出铁厂除尘成套设备技术规格书
1、高炉有关参数：
高炉有效容积： 450m3
利用系数： 3.5t/ m3.d
产量: 1575t/d
平均每次冶炼时间：90分钟
出铁时间： 40min左右；间隙性出铁
2、高炉出铁场的烟尘特性如下：
1）烟尘浓度： 0.35---8g/标m
2）烟尘化学成分
3）烟气成分
3、除尘器性能指标
在生产满负荷情况下，设计性能指标:
4、出铁场除尘系统捕集罩形式
出铁口捕集罩形式为上侧吸+上部接受罩
铁水罐口捕集罩----半密闭罩
铁水罐口捕集罩----半密闭罩
5、出铁口烟气温度 135-- 200 ℃
出铁沟烟气温度 120-- 200 ℃铁水罐烟气温度 80-- 120 ℃
6 系统工艺参数
7、其它：
1）、风机调速
高炉出铁场为间歇工作机制，除尘系统应采用调速装置，一般有变频器或液力偶合器两种方法。
2）、野风阀
本系统管路中捕集罩与除尘器之间设置一只野风阀，使突发性高温烟气超越报警极限时，自动打开混风，防止突发性高温烟气烧毁滤袋。
3）、切换阀
三个铁水罐和出铁口的管路上各设置一个切换阀，
4）、离线清灰
矿槽除尘成套设备技术规格书
1 高炉矿槽概况
供料系统以矿槽为主体，矿槽布置在高炉的前部，以高炉上料斜桥为中心左右对称布置，两侧各设有1个焦炭槽、4个烧结矿槽、1个球团矿槽、1个块矿槽。右边增设1个杂矿槽，左边增设1个小块焦槽。
2 高炉矿槽粉尘组成及化学成分
①粉尘颗粒分散度(%)
颗粒粒径(μm) <5 10-5 20-10 30-20 40-30 50-40 >50 % 1.73 5.87 15.2 13.2 10.7 9.2 44.1
②粉尘成分（%）
粉尘成分： Fe Fe
2O
3
FeO P MnO S MgO CaO SiO
2
% 39.33 54.9 1.2 0.07 1.97 2.25 2.49 10.49 9.5
③粉尘比电阻
温度(℃) 50 100 150 200 250 比电阻(欧.厘米) 3.4×107 5.6×107 2.0×107 8.0×107 1.6×107
④粉尘其他性质
粉尘静止安息角 40-50°
粉尘密度 3.46g/cm3
粉尘的堆密度 1.28g/cm3
3除尘器性能指标
在生产满负荷情况下，设计性能指标:
4、槽上槽下捕集形式的确定
槽上除尘系统采用移动式通风槽装置，它与产尘工艺设备的吸尘罩与其连接的钢性除尘管道和除尘器组成一套除尘系统，以克服上述除尘装置的不足，本通风槽系统特点是不需要设阀门就可以控制一个矿槽的扬尘，维护量小，故障率低，并且抽风点设在小车的顶部和卸料裤衩两侧，离扬尘点很近，捕集率高。
槽下捕集形式的特点
⑴贮矿槽槽下有振动筛、振动给料器、称量漏斗、皮带机受料点及皮带机转运等除尘点组成，各除尘点均设密闭罩并进行抽风除尘。
⑵贮矿槽槽下除尘由于吸尘点多，且又不同时工作，对不同时工作的各吸尘点采用气动阀门进行切换，并与工艺设备联锁，即工艺设备动作时，切换阀门同步开启，反之同步关闭，以减少系统风量，降低动力消耗，确保除尘效果。
⑶料坑处灰尘很大，为保证料坑除尘效果，对料坑设置气幕密封。
5. 系统工艺参数
6、其它：
1）、风机调速
高炉出铁场为间歇工作机制，除尘系统应采用调速装置，一般有变频器和液力偶合器两种方法。
2）、离线清灰
354管湿式静电除尘除雾器 技术方案 日期：二0一七年五月 1.总则 1.1 本技术方案适用于项目湿式静电除尘除雾器工程。 1.2本技术方案对湿式静电除尘工程设备及工艺系统的功能、设计、结构、性能、安装和试验、验收等方面提出技术要求。 1.3承包方提供全套的烟气湿式静电除尘装置工艺系统，其范围包括：湿式静电除尘装置的设计、内外部组件设备、配套电控设备的供货、安装、调试、168h满负荷试运行等。 1.4承包方配合发包方接受环保、安全、消防等主管部门进行的审核、竣工验收等工作。 1.5 承包方必须应熟悉湿式静电除尘与湿法脱硫工艺。 1.6本技术方案提出的是最低限度的要求，并没有对一切技术细节作出规定，也未充分引述有关标准及规范的条文。承包方应保证提供符合本技术协议、规范和有关最新工业标准的产品，并满足国家有关安全、消防、环保、劳动卫生等强制性标准的要求，安全设施配置符合《中华人民共和国电力行业标准DL / T 1123—2009》的要求。 2工程概况及设计条件 2.1工程概况 2.1.1：
2.1.2本工程范围：湿式静电除尘除雾系统正常运行所必需具备的工艺系统设计、设备选择、采购、运输及储存、制造及安装（含设计、施工）、调试、试验及检查、试运行、考核与环保验收、消缺、培训和最终交付投产等。 2.2湿法脱硫后烟气指标 承包方提供设备及工艺的设计、制造、施工，符合国家有关标准，这些标准和规范至少包括： 燃煤电厂电除尘器 DL/T514-2004 火电施工质量验收及评定标准 电气装置安装工程施工及验收规范 GB50150 高压静电除尘用整流设备 JB/T9688-1999
目录 第一章项目概况 (1) 1.1 项目介绍 (1) 1.2 供货范围 (1) 1.3 废气排放标准 (1) 第二章废气净化系统工艺设计 (2) 2.1 常用工艺介绍 (2) 2.2 所选用工艺特点 (2) 第三章废气处理工艺说明及特点 (3) 3.1 工艺流程图 (3) 3.2 工艺说明 (3) 第四章设备介绍 (4) 4.1 设备介绍 (4) 4.2 系统装置操作 (7) 第五章设备安装及验收 (7) 5.1 分工与合作 (7) 第六章主要配套设备及报价一览表 (8) 七、施工工期计划 (10) 八、售后服务与优惠条件 (10)
第一章项目概况 1.1 项目介绍 我公司根据环保局意见、业主要求及实际情况设计的一套安全有效的除尘工艺。根据我公司对现场锅炉冶炼时排除的气体分析，以及业主的沟通交流中发现废气中包含油气，而原有的除尘器为普通的布袋除尘器，无法处理这种废气，所以我司拟采用喷淋塔除尘工艺。 废气量及废气成分如下 1、设计废气总排放量为：22000m3/h； 2、废气成份：含油气，烟尘； 3、废气温度：高温。 1.2 供货范围 本项目供货范围为： （1）喷淋吸收塔一套（含安装调试） （2）压滤机一台（含安装调试） （3）电气控制柜一套 （4）两个废气收集罩改造 1.3 废气排放标准 废气设计排放需达到《大气污染物综合排放标准》（GB16297-1996）二级标准。
第二章废气净化系统工艺设计 2.1 常用工艺介绍 目前，工业有机废气的净化方法主要包括催化燃烧法、物理吸附法、吸收法、生物法及光氧技术等。本工艺根据现场废气选用物理吸附法。 2.2 所选用工艺特点 喷淋吸收塔体为圆形结构,底部为平底,以地脚螺栓固定在基础上;吸收塔壳体为碳钢结构。由填料、喷淋装置、除雾装置、喷淋液循环泵、吸收塔，污水区组成。喷淋吸收塔是整个除尘系统中最重要的设备，其作用是：作为烟道的一部分提供烟气通道；作为吸收容器，所有的吸收反应均在吸收塔内完成。烟气从吸收塔下部进入，在塔内进行吸收反应，从上部排出。污水经过沉淀浓缩后经过板框压滤机压成泥饼，晒干后可重新投入炉中回炼。
前言 XXXX炼铁厂对1#、5#高炉出铁场及矿槽除尘系统改造，使出铁场及矿槽系统生产过程中产生的粉尘得到有效控制，做到达标排放，我所受XXXX炼铁厂委托进行方案设计，结合1#、5#高炉炉前工况、作业制度、现场布置情况特编制两套方案供公司领导参考。方案一、1#、5#高炉出铁场共用一套除尘系统，1#、5#高炉矿槽共用一套除尘系统；方案二、1#高炉出铁场及1#高炉矿槽共用一套除尘系统，5#高炉出铁场及5#高炉矿槽共用一套除尘系统。 本方案在编制过程中受到XXXX各部门的大力支持，在此表示衷心的感谢！ 编制人员： xxxxx xxxxx xxxxx xxxxx xxxxx xxxxx xxxxx xxxxx xxxxx
原始资料 1.电源：电源频率：50Hz； 2.风象资料 环境温度：最低 -12℃， 最高40.1℃； 相对湿度：≤70%； 大气压：冬季764 mmHg，夏季747 mmHg； 风：冬季主导风向西南，平均风速 2m/s； 夏季主导风向西北，平均风速 3m/s； 3.高炉资料 1)出铁场烟尘（气）气特性（参考6#高炉数据） 0.3% 0.2% 0.18% 5~10μ10~20μ20~50μ 19% 33% 22% 真比重 2)1#、5#高炉主要工艺参数 1#、5#高炉主要工艺参数
2 高炉利用系数 3 出铁时间 3)矿槽系统粉尘特性（参考6#高炉数据） 4) 1#、5#高炉槽下矿仓分配情况：1#高炉共11个仓，其中4个烧 结矿仓，4个球团矿仓，2个焦丁仓，1个块矿仓；5#高炉共11个仓，其中4个烧结矿仓，4个球团矿仓，2个焦丁仓。正常生产时，1#、5#高炉均有4个仓同时下料。 5) 1#高炉槽下成品皮带宽为1000mm，5#高炉槽下成品皮带宽为 800mm，速度均为1.6m/s；振动筛：均为1200×1200；1#、5#高炉槽下返矿皮带宽为500mm，速度为1.2 m/s。 6) 5#高炉槽上共有2条皮带（带卸料小车）。 设计依据 1. XXXX提供的原始资料。 2.《冶金工业环境保护设计规定》（YB9066—95）；
XX工程 湿电除尘器技术规范书 发包方: 承包方: 2017年8月
1、总则.................................................................. 2.. 2、工程概况........................................... 错误!未定义书签。 2、工程概况.............................................................. 3.. 3、设备运行方式、设计数据............................................... 7. 4、技术要求.............................................................. 8.. 5、质量保证 (39) 6、设计及供货范围 (44) 7、技术资料及交付进度................................................... 4.8 8、交货进度 (54) 9、设备监造（检验）和性能验收试验 (55) 10、技术服务和设计联络 (58)
1、总则 1.1本技术规范书适用丁循环流化床锅炉烟气超净排放改造工程的湿式 静电除尘器设备，本技术规范书提出了湿式静电除尘器及其辅助设备的功能、设计、结构、性能、安装和试验等方面的技术要求。 1.2本技术规范书中提出了最低限度的技术要求，并未规定所有的技术细节，也未充分引述有关标准和规范的条文，承包方应保证提供满足本技术规范书和现行工业标准要求的优质产品及相应服务。对中国有关安全、环保等强制性标准，必须满足其要求。 1.3凡在承包方设计范围之内的外购件或外购设备，承包方推荐2至3家业 绩良好的生产厂家供发包方确认。 1.4设备、系统采用的专利涉及到的全部费用均被认为已包含在设备报价中，承包方应保证发包方不承担有关设备专利的一切责任。 1.5在签订合同之后，到承包方开始制造之日的这段时间内，发包方有权提出因规范、标准和规程发生变化而产生的一些补充修改要求，承包方应遵守这个 要求，具体款项内容由供需双方共同商定。 1.6本规范所使用的标准，如遇到与承包方所执行的标准不一致时，按较高的标准执行，但不应低丁最新中国国家标准。如果本规范与现行使用的有关中国标准以及中国部颁标准有明显抵触的条文，承包方及时书面通知发包方进行解决。 1.7本规范为订货合同的附件，与合同正文具有同等效力。 1.8采用国际单位制。 1.9本工程采用KK渝码系统，承包方应根据发包方提供的原则对设备及其辅助系统的零部件进行KKS编码。 1.10本技术规范书包括湿式静电除尘器系统以内所必需具备的工艺系统设计、设备选择、制造、运输及储存、土建结构的设计、建设全过程的技术指导服务、调试、试验及检查、试运行、考核验收、消缺和培训等；并能满足系统正常运行的需要。现场的设备安装及施工届丁承包方范围。 1.11设备的现场调试、性能验收试验届承包方范围。 1.12除尘器系统中由招标方负责供货安装的部分，投标方应提供足够的现场服务，并且不免除投标方保证设备性能的责任

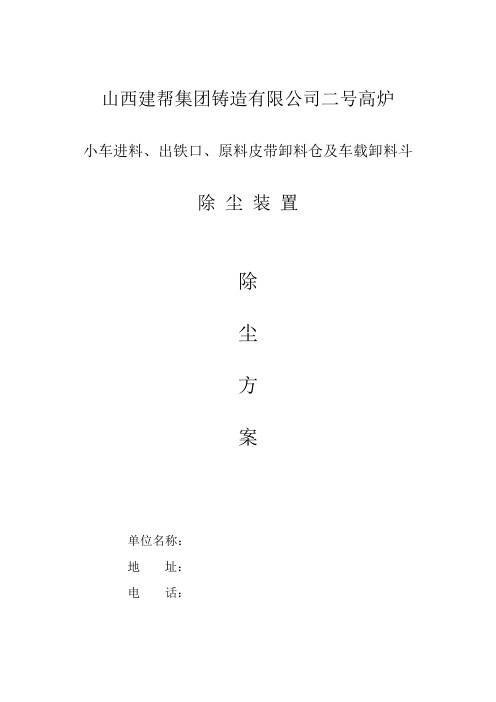

山西建帮集团铸造有限公司二号高炉 小车进料、出铁口、原料皮带卸料仓及车载卸料斗 除尘装置 除 尘 方 案 单位名称： 地址： 电话：
