（工厂管理）混凝土单层工业厂房设计

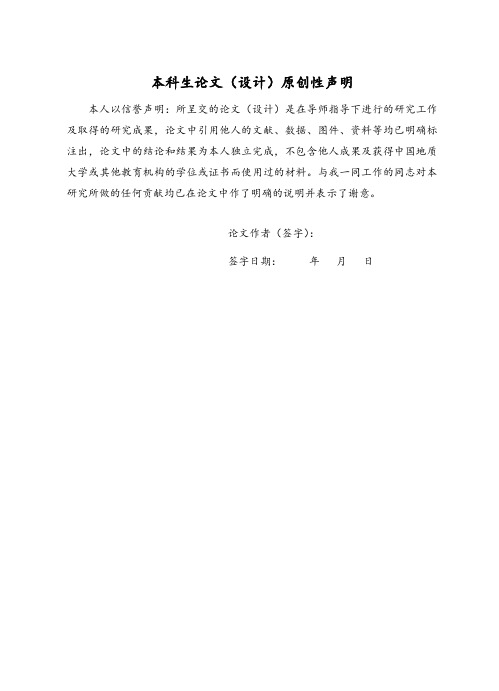

本科生毕业论文（设计）原创性声明本人以信誉声明：所呈交的毕业论文（设计）是在导师指导下进行的研究工作及取得的研究成果，论文中引用他人的文献、数据、图件、资料等均已明确标注出，论文中的结论和结果为本人独立完成，不包含他人成果及获得中国地质大学或其他教育机构的学位或证书而使用过的材料。与我一同工作的同志对本研究所做的任何贡献均已在论文中作了明确的说明并表示了谢意。
毕业论文作者（签字）：
签字日期：年月日
摘要
房屋建筑工程毕业设计一般包括建筑设计、结构设计和施工组织设计三个部分。本工程为黄山市金泰机械制造厂金工装配车间，该车间为三跨不等高单层工业厂房。按功能要求，该厂房两边跨为机械加工工段，跨度18m，轨顶标高9m，柱距6m，各有15/3t中级工作制吊车两台；中跨为机械装配工段，跨度24m，轨顶标高12m，有30/5t中级工作制吊车两台，车间总长为96m。本工程总建筑面积为5918㎡，防火等级为二级，抗震设防烈度为5度。本工程结构设计采用单层装配式排架结构，结构计算按横向排架承重分析。排架柱内力计算考虑以下四种荷载作用：竖向恒载作用下的内力，竖向屋面活荷载作用下的内力，吊车荷载作用下的内力及风荷载作用下的内力。排架柱内力组合考虑以下四种情况：及相应的、，及相应的、，及相应的、及及相应的、。对于该单层工业厂房可不进行抗震设计，但须采用构造抗震措施。对于装配式厂房，多数构件需预制，对施工场地平面布置要求严格。本工程将三跨厂房分为三个施工段进行流水施工，对各工种之间的配合要求较高。构件吊装方法中：柱的吊装采用旋转法；屋架吊装采用正向扶直，并用悬吊法吊装。
关键词：单层工业厂房荷载计算内力分析计算配筋施工组织
ABSTRACT
GraduationProjecthousingprojectsgenerallyincludearchitecturaldesign,struct uraldesignandconstructionorganizationdesigninthreeparts.Huangshan,theprojectgr ouptoworkDajianmetalworkingassemblyshop,theshopisnothighforthethree-spansingle -storeyindustrialbuild
-ings.Accordingtofunctionalrequirements,theplantformachiningonbothsidesofcross -section,spanof18m,thetoprailheight9m,columnspacing6m,each15/3ttwomid-levelw orkcranesystem;mechanicalassemblyincross-section,spanof24m,thetoprailelevation 12m,thereareintermediate30/5ttwoworkingcranes,workshoptotallengthof96m.Thetota lconstructionareaof5918
㎡,fireratingof2,fightforthe6degreeofintensitymaximumsecurity.Thedesignofengin eeringstructuresfabricatedusingsingle-framestructure,thestructureofthecalculat ionaccordingtoanalysisofthehorizontalload-bearingframe.Calculationofcolumninte rnalforcesbenttoconsiderthefollowingfourtypesofloads:theroleoftheverticaldeadl oadoftheinternalforce,verticalroofliveloadoftheinternalforce,cranesloadandwind loadoftheinternalforcesoftheinternalforceunder.binationofcolumninternalforcesb enttoconsiderthefollowingfourcases:andthecorresponding,,andthecorresponding,,a ndthecorresponding,andthecorresponding,.Forthesingle-storeyindustrialbuildings forseismicdesignfromtimetotime,subjecttotheuseofstructuralseismicmeasures.Thea ssemblyplant,themajorityofponentstobeprefabricatedontheconstructionsitedemandi nglayout.Theprojectplantwillbethreecross-sectionisdividedintothreewaterworksco nstruction,theco-ordinationamongthevarioustypesofjobsrequireahigher.ponentlift ingmethods:theuseofrotatingliftingcolumnmethod;holdstraight beingusedhoisting rooftrusses,andhoistingsuspension.
Keywords：Single-storeyindustrialbuildingLoadcalculation
InternalforceanalysisCalculationofreinforcedConstructionOrganization
目录第一章建筑设计1
第一节工程概况1
第二节建筑设计说明1
第三节建筑细部具体构造做法4
第二章结构设计6
第一节计算简图及柱的计算参数6
第二节荷载计算7
第三节内力分析11
第四节内力组合41
第五节柱的设计46
第六节基础设计63
第三章施工组织设计70
第一节编制说明70
第二节工程概况及特点70
第三节施工准备71
第四节主要施工方法72
第五节施工总平面布置79
第六节施工进度计划80
结束语81
致谢82
参考文献83
本科生毕业论文（设计）原创性声明本人以信誉声明：所呈交的毕业论文（设计）是在导师指导下进行的研究工作及取得的研究成果，论文中引用他人的文献、数据、图件、资料等均已明确标注出，论文中的结论和结果为本人独立完成，不包含他人成果及获得中国地质大学或其他教育机构的学位或证书而使用过的材料。与我一同工作的同志对本研究所做的任何贡献均已在论文中作了明确的说明并表示了谢意。 毕业论文作者（签字）： 签字日期：年月日
摘 要 房屋建筑工程毕业设计一般包括建筑设计、结构设计和施工组织设计三个部分。本工程为黄山市金泰机械制造厂金工装配车间，该车间为三跨不等高单层工业厂房。按功能要求，该厂房两边跨为机械加工工段，跨度18m ，轨顶标高9m ，柱距6m ，各有15/3t 中级工作制吊车两台；中跨为机械装配工段，跨度24m ，轨顶标高12m ，有30/5t 中级工作制吊车两台，车间总长为96m 。本工程总建筑面积为5918㎡，防火等级为二级，抗震设防烈度为5度。本工程结构设计采用单层装配式排架结构，结构计算按横向排架承重分析。排架柱内力计算考虑以下四种荷载作用：竖向恒载作用下的内力，竖向屋面活荷载作用下的内力，吊车荷载作用下的内力及风荷载作用下的内力。排架柱内力组合考虑以下四种情况：max M +及相应的N 、V ，max M -及相应的N 、V ，max N 及相应的M 、V 及min N 及相应的M 、V 。对于该单层工业厂房可不进行抗震设计，但须采用构造抗震措施。对于装配式厂房，多数构件需预制，对施工场地平面布置要求严格。本工程将三跨厂房分为三个施工段进行流水施工，对各工种之间的配合要求较高。构件吊装方法中：柱的吊装采用旋转法；屋架吊装采用正向扶直，并用悬吊法吊装。 关键词：单层工业厂房 荷载计算 内力分析 计算配筋 施工组织
《单层工业厂房》课程设计 姓名： 班级： 学号：
一．结构选型 该厂房是广州市的一个高双跨（18m+18m）的机械加工车间。车间长90m,柱矩6米，在车间中部，有温度伸缩逢一道，厂房两头设有山墙。柱高大于8米，故采用钢筋混凝土排架结构。为了使屋架有较大的刚度，选用预应力混凝土折线形屋架及预应力混凝土屋面板。选用钢筋混凝土吊车梁及基础梁。厂房的各构选型见表1.1 表1.1主要构件选型 由图1可知柱顶标高是10.20米，牛腿的顶面标高是6.60米，室内地面至基础顶面的距离0.5米，则计算简图中柱的总高度H,下柱高度H l和上柱的高度Hu分别为： H=10.2m+0.6m=10.8m H l=6.60m+0.6m=7.2m Hu=10.8m-7.2m=3.6m 根据柱的高度，吊车起重量及工作级别等条件，确定柱截面尺寸，见表1.2。 1．恒载
图1 求反力： F1=116.92 F2=111.90 屋架重力荷载为59.84，则作用于柱顶的屋盖结构的重力荷载设计值： G A1=1.2×(116.92+59.84/2)=176.81KN G B1=1.2×(111.90×6+59.84/2)=170.18 KN (2)吊车梁及轨道重力荷载设计值 G A3=1.2×（27.5+0.8×6）=38.76KN G B3=1.2×（27.5+0.8×6）=38.76KN (3)柱重力荷载的设计值 A,C柱 B柱 2．屋面活荷载 屋面活荷载的标准值是0.5KN/m2，作用于柱顶的屋面活荷载设计值： Q1=1.4×0.5×6×18/2=37.8 KN 3，风荷载 风荷载标准值按ωk=βzμsμzω0计算其中ω0=0.5KN/m2, βz=1, μz根据厂房各部分及B类地面粗糙度表2.5.1确定。 柱顶（标高10.20m）μz=1.01 橼口（标高12.20m）μz=1.06 屋顶（标高13..20m）μz=1.09 μs如图3所示，由式ωk=βzμsμzω0可得排架的风荷载的标准值： ωk1=βzμs1μzω0=1.0×0.8×1.01×0.5=0.404 KN/m2 ωk2=βzμs2μzω0=1.0×0.4×1.01×0.5=0.202 KN/m2
第一章 设计资料 1设计资料 1．1 本工程为一般机械加工车间,在生产过程中不排放侵蚀性气体和液体，生产环境的温度低于60 摄氏度，屋面无积灰荷载，修建在寒冷地区。 1.2 当地的基本雪压为2/4.0m kN ,雪荷载准永久值系数分区为Ⅱ区。 １．３ 当地的基本风压为2/5.0m kN ，地面粗糙度类别为B 类。 1.4 当地的抗震设防烈度为8度,设计基本地震加速度为0.2ｇ,设计地震分组为第一组。 1.5 该车间为两跨21ｍ等高钢筋混凝土柱厂房,安装有4台（每跨两台)大连重工·起重集团有限公司生产的DQQ Ｄ 型,吊车跨度为1９.５ｍ 的电动桥式吊车,工作级别、起重量见各分组数据。吊车轨顶标志标高为9.５m ，吊车技术数据见所提供的技术资料。 1.６ 根据岩土工程勘察报告,该车间所处地段为对建筑有利地段，场地类别为Ⅰ类,在基础底面以下无软弱下卧层,室外地面以下15m 范围内无液化土层,地基的标准冻结深度位于室外地面下１ｍ，车间室内外高差０.1５m,基础埋深为室外地面以下 1.４m 。基础底面地基持力层为中砂,承载力特征值kPa f ak 200 。 １．７ 主体结构设计年限为５0 年,结构安全等级为二级,结构重要性系数为γo=1．０。该车间抗震设防分类为丙级建筑,地基基础设计等级为丙级。(不要求进行抗震设计) 1.8 屋面建筑做法永久荷载(包括屋面防水层、保温层、找平层等)标准值为 2/24.1m kN ,其做法总
厚度为0.1m。屋面排水为内天沟,天沟建筑做法永久荷载标准值:防水层2 kN,沟内积水2 / kN（平均积水 3.2m 3.1m / 15 / kN,找坡层（按平均厚度计算）2 .0m 深度为0．２3m)。 １.9 该车间的围护墙采用贴砌页岩实心烧结砖砌体墙，墙厚24０m。外贴5０mｍ厚挤塑板保温层，双面抹灰各厚20ｍm。砖强度等级MU10，砂浆强度等级M５。 1.1０根据当地预制混凝土构件供应及车间生产工艺情况等因素,经技术经济比较后确定,主要结构构件采用预制厂的预制构件（屋面板、屋架、钢天窗架、吊车梁、钢柱间支撑、排架柱、基础梁等）选用下列国家标准图集：04Ｇ４10-1、2 《m 5.1 预应力混凝土面板》 m6 05Ｇ512 《钢天窗架》 04Ｇ415-１《预应力混凝土折线形屋架》（预应力钢筋为钢绞线跨度１8m~30m) 04G323-2 《钢筋混凝土吊车梁(工作级别A5／Ａ6)》 04G３2５《吊车轨道联结及车档（适用于混凝土结构)》 05G335 《单层工业厂房钢筋混凝土柱》 05G336 《柱间支撑》 ０4G320 《钢筋混凝土基础梁》 1.１１山墙钢筋混凝土抗风柱及排架柱为工地预制混凝土构件，其混凝土强度等级为C３０，钢筋采用HRＢ４00 级（主筋)、HPB2３5 级（箍筋）。１.1２圈梁及柱下台阶形独立基础为工地现浇混凝土构件，其混凝土强度等级为Ｃ３0,钢筋采用HＲB400 级(主筋)、HＰB235 级。
单层工业厂房设计 1 设计资料 1.金加工车间跨度27m ，总长60 m ，柱距6 m 。 2.车间内设有2台200/50kN 中级工作制吊车，其轨顶设计标高10 m 。 3.建筑地点：株洲市郊区。 4.车间所在场地：低坪下1 m 内为填土，填土下4 m 内为均匀亚黏土，地基承载力设计值2200/a f kN m =，地下水位- 5.0 m ，无腐蚀。基本风压 20.35/W kN m =，基本雪压20.45/W kN m =。 5.厂房中标准构件选用情况： （1）.屋面板采用G410（一）标准图集中的预应力混凝土大型屋面板，板重（包括灌浆在内）标准值21.4/kN m ，屋面板上做二毡三油，标准值为 20.35/kN m 。 （2）.天沟板采用G410（三）标准图集中的TGB77—1，板重标准值为2.02/kN m 。 （3）.屋架采用G410（三）标准图集中的预应力混凝土折线型屋架YWJA —21，屋架辎重标准值124.7/kN 每榀。 （4）.吊车梁采用G425标准图集中的先张发预应力混凝土吊车梁YXDL6—8，吊车梁高1200 m m ，翼缘宽500 m m ，梁腹板宽200 m m ，自重标准值44.2/kN 根，轨道及零件重1/kN m ，轨道及垫层构造要求200 m m 。 （5）材料： A.柱：混凝土C30 B.基础.混凝土C15 C.钢筋.Ⅱ级。 2结构构件选型及柱截面尺寸确定 因该厂房跨度在1536m 之间，且柱顶标高大于8m ，所以采用钢筋混凝土排架结构。为了是屋盖具有较大刚度，选用预应力混凝土折线形屋架及预应力混凝土屋面板。选用钢筋混凝土吊车梁及基础梁。厂房各主要构件选型见下表：
第一章设计资料 1设计资料 1.1 本工程为一般机械加工车间，在生产过程中不排放侵蚀性气体和液体，生产环境的温度低于60 摄氏度，屋面无积灰荷载，修建在寒冷地区。 1.2 当地的基本雪压为，雪荷载准永久值系数分区为Ⅱ区。 1.3 当地的基本风压为，地面粗糙度类别为B类。 1.4 当地的抗震设防烈度为8度，设计基本地震加速度为0.2g，设计地震分组为第一组。 1.5 该车间为两跨21m等高钢筋混凝土柱厂房，安装有4台（每跨两台）大连重工·起重集团有限公司生产的DQQD 型，吊车跨度为19.5m 的电动桥式吊车，工作级别、起重量见各分组数据。吊车轨顶标志标高为9.5m，吊车技术数据见所提供的技术资料。 1.6 根据岩土工程勘察报告，该车间所处地段为对建筑有利地段，场地类别为Ⅰ类，在基础底面以下无软弱下卧层，室外地面以下15m 范围内无液化土层，地基的标准冻结深度位于室外地面下1m，车间室内外高差0.15m，基础埋深为室外地面以下1.4m。基础底面地基持力层为中砂，承载力特征值。1.7 主体结构设计年限为50 年，结构安全等级为二级，结构重要性系数为γo=1.0。该车间抗震设防分类为丙级建筑，地基基础设计等级为丙级。（不要求进行抗震设计） 1.8 屋面建筑做法永久荷载（包括屋面防水层、保温层、找平层等）标准值为，其做法总 厚度为0.1m。屋面排水为内天沟，天沟建筑做法永久荷载标准值：防水层
2/15.0m kN ，找坡层（按平均厚度计算）2/3.1m kN ，沟内积水2/3.2m kN （平均积水深度为0.23m ）。 1.9 该车间的围护墙采用贴砌页岩实心烧结砖砌体墙，墙厚240m 。外贴50mm 厚挤塑板保温层，双面抹灰各厚20mm 。砖强度等级MU10，砂浆强度等级M5。 1.10 根据当地预制混凝土构件供应及车间生产工艺情况等因素，经技术经济比较后确定，主要结构构件采用预制厂的预制构件（屋面板、屋架、钢天窗架、吊车梁、钢柱间支撑、排架柱、基础梁等）选用下列国家标准图集： 04G410-1、2 《m m 65.1?预应力混凝土面板》 05G512 《钢天窗架》 04G415-1 《预应力混凝土折线形屋架》（预应力钢筋为钢绞线跨度18m~30m ） 04G323-2 《钢筋混凝土吊车梁（工作级别A5/A6）》 04G325 《吊车轨道联结及车档（适用于混凝土结构）》 05G335 《单层工业厂房钢筋混凝土柱》 05G336 《柱间支撑》 04G320 《钢筋混凝土基础梁》 1.11 山墙钢筋混凝土抗风柱及排架柱为工地预制混凝土构件，其混凝土强度等级为C30，钢筋采用HRB400 级（主筋）、HPB235 级（箍筋）。 1.12 圈梁及柱下台阶形独立基础为工地现浇混凝土构件，其混凝土强度等级为C30，钢筋采用HRB400 级（主筋）、HPB235 级。 第二章 按选用的国家标准图集确定主要结构型 2.1 图集04G410-1《m m 65.1?预应力混凝土屋面板（预应力混凝土部分）》 2.1.1一般预应力混凝土屋面板（m m 65.1?屋面板）
单层工业厂房设备基础设计 机械行业金属切削机床设备，特别是数控金属切削机床设备，在哈电集团公司企业的应用已经非常广泛，在公司实施“十二五”规划期间，分厂的工艺路线改造工作量之大是历年少有的，因此，做好设备基础设计工作非常重要。 设备基础设计包括以下几个方面： a.设备基础应满足的基本要求； b.设备基础设计的一般步骤； c.设备基础设计中应注意事项； d.数控设备对设备基础的设计要求。 1 设备基础应满足下列基本要求 （1）刚度要求：地基和基础应具有足够的刚度，避免在载荷作用下产生过大的变形或倾斜。（砼强度和基础厚度是决定基础刚度主要指标）（2）强度要求：设备基础应具有足够的强度，避免在载荷作用下产生破坏和开裂。（3）振动要求：设备基础在扰力作用下不应产生过大的振动，以免影响机械本身的正常工作及邻近设备等的正常使用（自身减振及隔振即对邻近设备的影响）。（4）经济性要求：设备基础在满足上述要求的情况下，还应有良好的经济性。 2 设备基础设计的一般步骤 （1）计划部门下达设计任务通知单。主要包括：工作号、工程项目名称、工作内容、使用单位及厂家提出的设备基础技术条件及水、电、气等要求（基本技术条件）。（2）收集完善有关设计资料：a、使用单位提供的设计技术条件图：主要是确认和补充使用单位提供的设备基础平面位置图，设备安装在哪个分厂（车间）、哪栋（跨）？哪个柱号？具体X、Y坐标及相关尺寸，也包括：电、水、气等技术条件要求，另外，要有使用单位领导的签字及装备部主管领导签署意见（计划组提供基本的技术条件）；b、厂家提供的设备基础设计技术条件图：主要是确认和补充设备厂家提供的关于设备基础的土建、水、电、气等设计技术条件图，包括设备的一些技术参数等（一般由采购组采购
理工大学 科技学院 课程设计说明书 课程名 称: 设计题 目: 系 部: 专 业: 学生: 学号: 指导老 师:
2008 年 7 月
一设计资料 (1) 二构件选型 (3) 2.1 屋面板 (3) 2.2 屋架 (3) 2.3 天沟板 (3) 2.4 吊车梁 (4) 2.5 吊车轨道联结 (4) 2.6 基础梁 (5) 2.7 过梁(GL）、圈梁（QL）、连系梁(LL) (5) 2.8 门窗 (6) 三柱设计 (7) 3.1 尺寸的确定 (7) 3.2 材料的选用 (7) 四荷载计算 (9) 4.1 荷载作用位置 (9) 4.2 屋盖荷载 (9) 4.3 上柱自重 (9) 4.4 下柱自重 ................................................ 错误!未定义书签。 4.5 吊车梁等自重 (9) 4.6 吊车荷载标准值 (10) 4.7 围护墙等永久荷载 (10) 4.8 风荷载 (11) 五横向排架力分析 (13) 5.1 恒载作用下的力计算 (13) 5.2 活载作用下的力计算 (16) 六荷载组合及最不利力组合 (23) 6.1 Ⅰ—Ⅰ截面 .............................................. 错误!未定义书签。 6.2 Ⅱ—Ⅱ截面 .............................................. 错误!未定义书签。 6.3 Ⅲ—Ⅲ截面 .............................................. 错误!未定义书签。七柱配筋计算 (25) 八柱在排架平面外承载力验算 (31) 九斜截面抗剪和裂缝宽度验算 (32)
河南工程学院《钢筋混凝土结构》 课程设计Ⅱ 某单层工业厂房设计 学生姓名： 学院： 专业班级： 专业课程： 指导教师： 2016年1月8日
某单层工业厂房设计 一、设计题目 某单层工业厂房设计。 二、设计资料 (一)车间条件 某机械加工车间为单层单跨等高厂房，车间总长为60m，跨度24m,柱距6m；车间内设有两台相同的软钩吊车,吊车重量15/3t，吊车工作级别为A5级，轨顶标高10.8m。采用钢屋盖、预制钢筋混凝土柱、预制钢筋混凝土吊车梁和柱下独立基础。屋面不上人,室内外高差为0.15m。纵向围护墙为支承在基础梁上的自承重空心砖砌体墙，厚240mm，双面采用20mm厚水泥砂浆粉刷，墙上有上、下钢框玻璃窗，窗宽为3.6m，上、下窗高为1.8m和4.8m，钢窗自重0.45KN/m2，排架柱外侧伸出拉结筋与其相连。 （二）自然条件 基本风压0.35kN/㎡、基本雪压0.30kN/㎡；地面粗糙类别为B类；地基承载力特征值165kN/㎡。不考虑抗震设防。 （三）材料 箍筋采用HRB335，纵向钢筋采用HRB400，混凝土采用C30。 三、设计内容和要求 （一）构件选型 1.钢屋盖 采用如图1所示的24m钢桁架，桁架端部高度为1.2m，中央高度为2.4m，屋面坡度为1/12，钢檩条长6m，屋面板采用彩色钢板，厚4mm。 2.预制钢筋混凝土吊车梁和轨道连接 h=1.2m。轨道采用标准图G323（二），中间跨DL-9Z，边跨DL-9B。梁高 b 连接采用标准图集G325（二）。
3.预制钢筋混凝土柱 取轨道顶面至吊车梁顶面的距离a h =0.2m ，故： 牛腿顶面标高=轨顶标高-b h -a h =m 4.92.02.18.10=--； 由附录12查得，吊车轨顶至吊车顶部的高度为2.15m ，考虑屋架下弦至吊车顶部所需空隙高度为220mm ，故： 柱顶标高22.1322.03.28.10=++ 基础顶面至室外地坪的距离为 1.0m ，则基础顶面至室内地坪的高度为 1.00.151.15m +=，故： 从基础顶面算起的柱高H 13.321.1514.47m =+=； 上部柱高Hu 13.329.4 3.92m =-=； 下部柱高l H 14.47 3.9210.55m =-=。 参考表12-3，选择柱截面形式和尺寸： 上部柱采用矩形截面h b ?400mm 400mm =?； 下部柱采用I 形截面f f h b h b ???450mm 900mm 100mm 150mm =???。 图1 24m 钢桁架 4.柱下独立基础 采用锥形杯口基础 （二）计算单元及计算简图 1.定位轴线 1B ：由附表12可查的轨道中心线至吊车端部的距离1B =260mm ； 2B ：吊车桥架至上柱内边缘的距离，一般取2B ≥80mm ； 3B ：封闭的纵向定位轴线至上柱内边缘的距离，3B =400mm 。
单层工业厂房设计要求 学习目标和要求： 1、了解单层厂房平面设计的基本内容掌握生产工艺、运输设备与平面设计的关系。 2、着重掌握厂房高度确定的原则和方法，了解各种采光天窗的主要特点。 3、了解厂房使用功能对厂房立面的影响以及单层厂房立面处理常采用的手法。 第一节单层厂房平面设计 一、总平面对平面设计的影响： 1、厂区人流、货流组织对平面设计的影响： 厂区人流、货流组织具体表现为原材料，成品和半成品的运输及人流进出厂路线的组织。合理的设计布局不仅方便使用，而且可以大大提高劳动生产率，减少工人的劳动强度，降低工伤事故的发生率。厂区人流、货流组织会直接影响厂房平面设计中门的位置、数量、尺寸等。 2、地形的影响： 厂区地形对厂房平面形式有着直接的影响，特别是在山区建厂，为了减少土石方工程量，节约投资，加快施工进度，只要工艺条件允许，厂房平面形式应根 据地形条件做适当调整。 3、气象条件的影响： 厂区所在地区的气象条件对厂房的平面形式和朝向有很大的影响。 在炎热地区，为使厂房有良好的自然通风，并且避免室内受阳光照射，厂房宽度不宜过大，最好采用长条形平面，朝向接近南北向，厂房长轴与夏季主导风向垂直或大于45°。П形、Щ形平面的开口应朝向迎风面。并在侧墙上开设窗子和大门，大门在组织穿堂风中有良好作用。若朝向与主导风向有矛盾时，应根据主要要求进行选择。 寒冷地区，为避免风对室内气温的影响，厂房的长边应平行冬季主导风向，并在迎风面的墙面上尽量少开门窗。 二、平面设计与生产工艺的关系： 1、生产工艺流程的影响： (1)、直线布置： 这种布置方式适用于规模不大，吊车负荷较轻的车间。采用这种布置的厂房平面可全部为平行跨，具有建筑结构简单，扩建方便的优点。但当跨数较少时，会形成窄条状平面，厂房外墙面大，土建投资不够经济。 (2)、平行布置： 这种布置方式常用于汽车、拖拉机等装配车间，平面也全为平行跨，同样具有建筑结构简单，便于扩建等优点。 (3)、垂直布置： 这种厂房平面虽因跨间互相垂直，建筑结构较为复杂，但在大、中型车间中由于工艺布置和生产运输有其优越性，故应用也颇广泛。 2、生产特征的影响： 不同性质的厂房，在生产操作时会出现不同的生产特征，而生产特征也会影响厂房的平面设计。有些车间（如机械工业的铸钢、铸铁、锻工等车间）在生产过程中会散发出大量的热量、烟、粉尘等，此时平面设计应使厂房具有良好的自然通风。有些车间（如机械加工装配车间），生产是在正常的温湿度条件下进行的，室内无大量余热及有害气体散发，但是该车间对采光有一定的要求（根据《工业企业采光标准》，要求Ⅲ级采光），在平面布置时，应综合考虑它所在地区的气象条件、地形特征等，满足采光和通风的要求。还有些车间（如纺织车间），
钢筋混凝土单层厂房课程设计计算书和说明书 一.构件选型 L=24 m（Lk=24-1.5=22.5 m），轨顶标志标高为8.4m，A4级工作级别，软钩 桥式吊车Q 1=150KN、Q 2 =200KN两台的工业厂房。 1.屋面板{04G410-1} 一冷二毡三油一砂 0.35 = 0.35 kN/m2 20厚水泥砂浆找平 0.40 = 0.40 kN/m2 屋面恒荷载 = 0.75 kN/m2 屋面活荷载 0.5 kN/m2 荷载组合： 组合一：1.2×0.75+1.4×0.5=1.6 kN/m2 组合一：1.35×0.75+1.4×0.5×0.7=1.5025 kN/m2 选Y-WB-2 Ⅲ（中间跨）；YWB-2 ⅢS （端跨）。 允许荷载2.05 kN/m2 >1.6 kN/m2，满足要求。2.屋架{04G415（一）} 屋面板的一冷二毡三油一砂 0.35 kN/m2屋面板的20厚水泥砂浆找平0.40 kN/m2 屋面板自重 1.4 kN/m2灌缝重 0.1 kN/m2屋架钢支撑自重 0.05 kN/m2恒荷载 2.3 kN/m2屋面活荷载 0.5 kN/m2 荷载组合： 组合一：1.2×2.3+1.4×0.5=3.46 kN/m2
三毡四油防水层 20厚水泥砂浆找平65厚焦渣混凝土找坡20厚水泥砂浆抹面 70400 20770 结构层 50240 6M 6M 20 MM 平均6580 防水层 0.40 kN/m 2 20厚水泥砂浆找平 0.40 kN/m 2 65厚焦渣混凝土找坡 0.065×14= 0.91 kN/m 2 20厚水泥砂浆抹面 0.40 kN/m 2 积水按230mm 高计 2.3 kN/m 2 卷材防水层考虑高、低肋覆盖部分，按天沟平均内 宽b 的2.5倍计算。（b=770-190=580mm ）
《单层工业厂房混凝土排架课程设计》1.1 柱截面尺寸确定 由图2可知柱顶标高为12.4 m，牛腿顶面标高为8.6m ，设室内地面至基础顶面的距离为0.5m ，则计算简图中柱的总高度H、下柱高度 l H、上柱高度Hu分别为： H=12.4m+0.5m=12.9m， l H=8.6m+0.5m=9.1m Hu=12.9m－9.1m=3.8m 根据柱的高度、吊车起重量及工作级别等条件，可由表2.4.2并参考表2.4.4确定柱截面尺寸，见表1。 表1 柱截面尺寸及相应的计算参数 计算参数柱号截面尺寸 /mm 面积 /mm2 惯性矩 /mm4 自重 /(KN/ m) A , B 上柱矩400×400 1.6×10521.3×108 4.0 下柱I400×900×100×150 1.875×105195.38×108 4.69 本例仅取一榀排架进行计算，计算单元和计算简图如图1所示。
1.2 荷载计算 1.2.1 恒载 (1).屋盖恒载： 两毡三油防水层0.35KN/m2 20mm厚水泥砂浆找平层20×0.02=0.4 KN/m2 100mm厚水泥膨胀珍珠岩保温层4×0.1=0.4 KN/m2 一毡二油隔气层0.05 KN/m2 15mm厚水泥砂浆找平层；20×0.015=0.3 KN/m2 预应力混凝土屋面板（包括灌缝） 1.4 KN/m2 2.900 KN/m2 天窗架重力荷载为2×36 KN /榀，天沟板2.02 KN/m，天沟防水层、找平层、找坡层1.5 KN/m，屋架重力荷载为106 KN /榀，则作用于柱顶的屋盖结构重力荷载设计值为： G1=1.2×(2.90 KN/m2×6m×24m/2＋2×36 KN/2＋2.02 KN/m×6m ＋1.5 KN/m×6m＋106 KN/2) =382.70 KN (2) 吊车梁及轨道重力荷载设计值： G3=1.2×（44.2kN＋1.0KN/m×6m）=50.20 KN
《单层工业厂房混凝土排架课程设计》任 务 书 专业土木工程
班级土木三班 学号 姓名王书英 指导老师肖四喜 目录 一、设计资料2 二、计算内容3柱截面尺寸确定3 荷载计算4 恒载4 屋面活荷载5 风荷载5 吊车荷载6 排架内力分析6 恒载作用下排架内力分析7 屋面活荷载作用下排架内力分析8 风荷载作用下排架内力分析9 吊车荷载作用下排架内力分析10 内力组合12柱截面设计13上柱配筋计算13 下柱配筋计算14 柱的裂缝宽度验算15 柱箍筋配置16 牛腿设计16
柱的吊装验算17 基础设计18 作用于基础顶面上的荷载计算18 基础尺寸及埋置深度19 基础高度验算20 基础底板配筋计算21 柱截面尺寸确定 由图2可知柱顶标高为m，牛腿顶面标高为，设室内地面至基础顶面的距离 H、上柱高度Hu分别为： 为，则计算简图中柱的总高度H、下柱高度 l H=+=， H=+= l Hu=－= 根据柱的高度、吊车起重量及工作级别等条件，可由表并参考表确定柱截面尺寸，见表1。 表1 柱截面尺寸及相应的计算参数 本例仅取一榀排架进行计算，计算单元和计算简图如图1所示。
荷载计算 恒载 (1).屋盖恒载： 两毡三油防水层m2 20mm厚水泥砂浆找平层20×= KN/m2 100mm厚水泥膨胀珍珠岩保温层4×= KN/m2 一毡二油隔气层KN/m2 15mm厚水泥砂浆找平层；20×= KN/m2 预应力混凝土屋面板（包括灌缝）KN/m2 KN/m2 天窗架重力荷载为2×36 KN /榀，天沟板KN/m，天沟防水层、找平层、找坡层KN/m，屋架重力荷载为106 KN /榀，则作用于柱顶的屋盖结构重力荷载设计值为：
单层工业厂房设计任务书 一、题目 单层工业厂房排架结构设计（设计号：W Z D H ）。 二、设计资料 某单层工业厂房××车间，根据工艺要求采用单跨布置（附属用房另建，本设计不考虑）。车间总长66m、柱跨6m、跨度24m。吊车设置见设计号。外围墙体为240mm砖墙，采用MU10烧结多孔砖、M5混合砂浆砌筑。纵向墙上每柱间设置上、下两层窗户：上层窗口尺寸（宽×高）＝4000mm×4800mm，窗洞顶标高取为柱顶以下250mm处；下层窗口尺寸（宽×高）=4000mm×4800mm，窗台标高为1.000m处。两山墙处设置6m柱距的钢筋混凝土抗风柱，每山墙处有两处钢木大门，洞口尺寸（宽×高）=3600mm×4200mm（集中设在中间抗风柱两侧对称设置）。 该车间所在场地由地质勘察报告提供的资料为：厂区地势平坦，地面（标高为-0.300m）以下0.8～1.2m为填土层，再往下约为0.4m厚的耕植土层，再往下为粉质粘土层，厚度超过6m，其地基承载力特征值f ak=200kN/m2，可作为持力层；再往下为碎石层。地下水位约为-7.0m，无侵蚀性；该地区为非地震区。 场区气象资料有关参数（如基本风压、地面粗糙度等）按附表设计号中数据取用；基本雪压S O＝0.3 kN/m2。 屋面防水做法：二毡三油防水层上铺绿豆沙（0.35kN/m2），水泥砂浆找平层15厚（0.3 kN/m2），加气混凝土保温层100厚（0.60 kN/m2），冷底子油一道、热沥青二道（0.05 kN/m2），水泥砂浆找平层15厚（0.3 kN/m2）。 材料：柱，混凝土C30，纵向钢筋HRB335，箍筋HPB235；基础，混凝土C25，钢筋HPB235。 三、设计内容 1．按指导教师给定的设计号（附表）进行设计；吊车参数由附表取用（附表另附）； 2．进行1榀横向平面排架结构的设计计算及抗风柱计算，编制设计计算书； 3．按标准图集选择屋面结构构件、吊车梁、基础梁、柱间支撑等； 4．用2号图纸2张，第一张图纸绘制屋面结构布置图、基础平面布置图、屋架上下弦支撑布置图、柱间支撑及垂直支撑图（参考比例：1:300）；第二张图绘制排架及基础的配筋图和模板图（参考比例：1:40）。
单层工业厂房独立基础 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
目录
第1章、混凝土结构课程设计单层工业厂房设计计算书 1.1、设计条件 1.1.1、平面与剖面 某双跨等高机修车间，厂房长度72m，柱距为6m，不设天窗。厂房跨度为18m，车间面积为2644.07 ,其中AB跨设有两台10t桥式吊车；BC跨设有两台32/5t桥式吊车。吊车采用大连起重机厂的桥式吊车,吊车工作级别A4-A5，轨顶标高AB跨为8.7m，BC跨为9m，柱顶标高为11.8m。 1.1.2、建筑构造 屋盖 防水层：APP防水卷材 找平层：25mm水泥砂浆 保温层：100mm水泥蛭石砂浆
屋面板：大型预应力屋面板 围护结构 240mm 普通砖墙，采用 和M5混合砂浆 门窗 低窗：4.2m ×4.8m 高窗：4.2m ×2.4m 门洞：5.6m ×6.0m 1.1.3、自然条件 建设地点：衡阳市郊，无抗震设防要求 基本风压：0.402/m kN 基本雪压：0.352/m kN 建筑场地：粉质粘土 地下水位：低于自然地面3m
修正后地基承载力特征值：2502 kN m / 1.1.4、材料 混凝土：基础采用C25，柱采用C30 钢筋：HPB235级、HRB335级、HRB400级各种直径钢筋 1.2、设计要求 1.2.1、分析厂房排架，设计柱、基础，整理计算书一份1.2.2、绘制结构施工图一套 1.3、设计期限 1.3.1、两周 1.4、参考资料 1.4.1、混凝土结构设计规范GB50010-2002 1.4.2、建筑结构荷载规范GB50009-2001 1.4.3、建筑地基基础设计规范GB50007-2002
单层混凝土工业厂房设计示例 (以下内容中划横线处需要设计中注意) 一、设计条件及要求 1．设计条件 某双跨等高金工车间，厂房长度60m ，柱距为6m ，不设天窗。跨度分别为18m 和15m ，其中18m 跨设有两台32t 中级载荷状态桥式吊车；15m 跨设有两台10t 中级载荷状态桥式吊车。吊车采用大连起重机厂“85系列95确认”的桥式吊车，轨顶标志高度均为7.8m 。 厂房围护墙厚240，下部窗台标高为1.2m ，窗洞4.8m ×3.6m ；中部窗台标高为6.3m ，窗洞4.8m ×1.5m ；上部窗台标高为9.6m ，窗洞4.8m ×1.2m 。采用钢窗。室内外高差为0.30m 。屋面采用大型屋面板，卷材防水（两毡三油防水屋面），为非上人屋面。 厂房所在地的地面粗糙度为B 类，基本风压w 0=0.35kN/m 2，组合值系数ψc =0.6；基本雪压S 0=0.4kN/m 2，组合值系数ψc =0.6。 基础持力层为粉土，埋深为-2.0m ，粘粒含量ρc =0.8，地基承载力特征值f ak =140kN/m 2，基底以上土的加权平均重度γm =17kN/m 3、基底以下土的重度γ=18kN/m 3。 排架柱拟采用C30砼，基础采用C20砼；柱中受力钢筋采用HRB335钢，箍筋、构造筋、基础配筋采用HPB235钢。 2．设计要求 除排架柱、抗风柱和基础外，其余构件均选用标准图集。设计内容包括： （1）选择厂房结构方案, 进行平面、剖面设计和结构构件的选型； （2）设计中柱及柱下单独基础； （3）绘制施工图，包括结构平面布置图、排架（中）柱的模板图和配筋图等。 二、 结构方案设计 1．厂房平面设计 厂房的平面设计包括确定柱网尺寸、排架柱与定位轴线的关系和设置变形缝。 柱距为6m ，横向定位轴线用①、②…表示，间距取为6m ；纵向定位轴线用（A ）、（B ）（C ）表示，间距取等于跨度，即（A ）~（B ）轴线的间距为18m ，（B ）~（C ）轴线的间距为15m 。 为了布置抗风柱，端柱离开（向内）横向定位轴线600mm ，其余排架柱的形心与横向定位轴线重合。 （B ）~（C ）跨的吊车起重量小于30t 时，（C ）列柱初步采用封闭结合，纵向定位轴线与边柱外缘重合；（A ）~（B ）跨吊车起重量大于30t 时，（A ）列采用非封闭结合，初步取联系尺寸D=150mm 。 是否采用非封闭结合以及联系尺寸取多大，需要根据吊车 架外缘与上柱内缘的净空尺寸B 2确定（参见图2-1）。 )(312B B B +-=λ应满足： 其中 λ——吊车轨道中心线至柱纵向定位轴线的距离，一般取 750mm ； 1B ——吊车轮中心线至桥身外缘的距离，对于10t 、16t 、20t 和32t 吊车（大连起重机厂“85系列”）分别为230mm 、260mm 、 260mm 、300mm ； 3B ——是上柱内边缘至纵向定位轴线的距离，对于封闭结合等于上柱截面高度，对于非封 闭结合等于上柱截面高度减去联系尺寸D 。 假定上柱截面高度为400mm ，则 对（A ）列柱 B 2=750-[300+（400-150）]=200mm>80mm ，满足要求(非封闭结合) ? ? ?? ? > ≤ ≥ t 50 100 t 50 80 2 Q mm Q mm B
单层工业厂房设计 1.设计资料 1.金加工车间跨度21m ，总长60 m ，柱距6 m 。 2.车间内设有2台200/50kN 中级工作制吊车，其轨顶设计标高9 m 。 3.建筑地点：信阳市郊区。屋面活荷载标准值为0.5KN/ m 2 基本风压W=0.45KN/ m 2，基本雪压S=0.40KN/m 2。 4.车间所在场地：低坪下0.8 m 内为填土，填土下4 m 内为均匀亚黏土，地基承载力设计值2200/a f kN m =，地下水位-4.05 m ，无腐蚀。 5.厂房中标准构件选用情况： （1）.屋面板采用G410（一）标准图集中的预应力混凝土大型屋面板，板重（包括灌浆在内）标准值1.4KN/m 2，屋面板上做二毡三油，标准值为20.35/kN m 。 （2）.天沟板采用G410（三）标准图集中的TGB77—1，板重标准值为2.02/kN m 。 （3）.屋架采用G410（三）标准图集中的预应力混凝土折线型屋架YWJA —21，屋架辎重标准值91KN 每榀。 （4）.吊车梁采用G425标准图集中的先张发预应力混凝土吊车梁YXDL6—8，吊车梁高1200 m m ，翼缘宽500 m m ，梁腹板宽200 m m ，自重标准值45KN/根，轨道及零件重1/kN m ，轨道及垫层构造要求200 m m 。 （5）材料： A.柱：混凝土C30 B.基础.混凝土C30 C.钢筋.Ⅱ级。 2.结构构件选型及柱截面尺寸确定 选用钢筋混凝土吊车梁及基础梁。厂房各主要构件选型见下表： 主要承重构件选型表
因该厂房跨度在15-36m之间，且柱顶标高大于8m，所以采用钢筋混凝土排架结构。为了是屋盖具有较大刚度，选用预应力混凝土折线形屋架及预应力混凝土屋面板。 低坪下0.8 m内回填土，假设基础顶部到室内地坪的距离为600m. 由于工艺要求，轨顶标高为9m，又吊车梁高度1.2m。吊车轨道及垫层高度0.2。由设计资料取柱牛腿顶面高度为7.6m，查表，吊车轨顶至桥架顶面的高度为2300m,假设安全距离为0.6m，满足模数要求，则柱顶的标高为11.4m,H=11.4+0.6=12m.则计算简图、柱子总高度H、下柱高度Hl和上柱高 Hu=11.4-7.6=3.8m Hl=7.6+0.6=8.2m 采用实腹式矩形柱子,由表12-3得:h≧h k/14=657mm>600mm,则下柱采用工字型截面,根据柱的高度、吊车起重量及工作级别等条件，可查表确定柱截面尺寸： 表4.2柱截面尺寸及相应的计算参数 3.荷载计算 3.1恒载
---------------------考试---------------------------学资学习网---------------------押题------------------------------WORD整理版 重庆广播电视大学开放教育专科 施工技术方案设计综合实训作业 姓名：何思宇 学号： 1451201456921 专业：建筑施工与管理 指导教师：蒋俊南 入学时间： 2014年9月7日 完成作业时间： 2016年6月3 日 总分： 试点单位：重庆电大经贸学院 专业学习参考资料 WORD整理版 单层工业厂房施工方案设计
目录 第一章工程概 况 (2) 一、工程简介 .............................................. 2 二、施工准备 .............................................. 2 三、金工车间主要预制构件一览表 ............................ 3 第二章结构构件吊装工艺及机械的选 择 (3) 一、柱 .................................................... 3 二、梁 .................................................... 7 三、屋架吊装 .............................................. 9 四、屋面板 ............................................... 11 五、吊装构件起重机的工作参数 ............................. 12 第三章结构吊装方法的选
目录 第1章、混凝土结构课程设计?单层工业厂房设计计算书 、设计条件 1.1.1、平面与剖面 某双跨等高机修车间，厂房长度72m ，柱距为6m ，不设天窗。厂房跨度为18m ，车间面积为 ,其中AB 跨设有两台10t 桥式吊车；BC 跨设有两台32/5t 桥式吊车。吊车采用大连起重机厂的桥式吊车,吊车工作级别A4-A5，轨顶标高AB 跨为8.7m ，BC 跨为9m ，柱顶标高为11.8m 。 1.1.2、建筑构造 屋盖 防水层：APP 防水卷材 找平层：25mm 水泥砂浆 保温层：100mm 水泥蛭石砂浆 屋面板：大型预应力屋面板 围护结构 240mm 普通砖墙，采用 和M5混合砂浆 门窗 低窗：4.2m ×4.8m 高窗：4.2m ×2.4m 门洞：5.6m ×6.0m 1.1.3、自然条件 建设地点：衡阳市郊，无抗震设防要求 基本风压：2/m kN 基本雪压：2/m kN 建筑场地：粉质粘土 地下水位：低于自然地面3m 修正后地基承载力特征值：2502/kN m 1.1.4、材料 混凝土：基础采用C25，柱采用C30
钢筋：HPB235级、HRB335级、HRB400级各种直径钢筋 、设计要求 1.2.1、分析厂房排架，设计柱、基础，整理计算书一份 1.2.2、绘制结构施工图一套 、设计期限 1.3.1、两周 、参考资料 1.4.1、混凝土结构设计规范GB50010-2002 1.4.2、建筑结构荷载规范GB50009-2001 1.4.3、建筑地基基础设计规范GB50007-2002 1.4.4、混凝土结构构造手册 1.4.5、国家建筑标准设计图集08G118 第2章、混凝土结构课程设计?单层工业厂房设计计算书 、设计条件 2.1.1、平面与剖面 某双跨等高机修车间，厂房长度72m，柱距为6m，不设天窗。厂房跨度为18m，车间面积为 ,其中AB跨设有两台10t桥式吊车；BC跨设有两台32/5t桥式吊车。吊车采用大连起重机厂的桥式吊车,吊车工作级别A4-A5，轨顶标高AB跨为8.7m，BC 跨为9m，柱顶标高为11.8m。 厂房剖面图如下
钢筋混凝土单层工业厂房习题 一、填空题： 1、厂房屋盖结构有、两种类型。 2、厂房横向排架是由、、组成。 3、厂房纵向排架是由、、、、组 成。 4、屋架之间的支撑包括、、、。 5、钢筋混凝土排架结构单层厂房当室内最大间距为，室外露天最大间距 为时，需设伸缩缝。 6、柱间支撑按其位置可分为和。 7、单厂排架内力组合的目的是。 8、钢筋混凝土单层厂房排架的类型有、两种。 9、等高排架在任意荷载作用下的内力计算方法是。 10、厂房柱牛腿的类型有、两种。 二、判断题： 1、单层厂房有檩体系屋盖整体性和刚度好。（） 2、单层厂房无檩体系屋盖整体性和刚度好。（） 3、钢筋混凝土排架结构单层厂房，除基础之外，所有构件都是预制的。（） 4、单层工业厂房结构计算时，横向排架和纵向排架都必须计算。（） 5、单层工业厂房的牛腿柱的牛腿主要发生斜压破坏。（） 6、等高排架在任意何载作用下都可采用剪力分配法进行计算。（） 7、不等高排架在任意何载作用下都可采用剪力分配法进行计算。（） 8、排架结构内力组合时，恒载在任何情况下都参与组合。（） 9、风荷载分左来风和右来风，二者同时参与组合。（） 10、单层单跨的厂房参与组合的吊车台数最多考虑两台。（） 三、选择题： 1、有吊车厂房结构温度区段的纵向排架柱间支撑布置原则以下列（）项为正确做法。A下柱支撑布置在中部，上柱支撑布置在中部及两端B下柱支撑布置在两端，上柱支撑布置在中部C下柱支撑布置在中部，上柱支撑布置在两端D下柱支撑布置在中部及两端，上柱支撑布置在中部 2、单层厂房排架柱内力组合中可变荷载的下列特点，（）有误。 DDDD在右两种情况；在左、A吊车竖向荷载，每跨都有在左、在右及maxmaxminmin T同时作用在该跨左、右两柱，且有正、反两个方吊车横向水平荷载B每次只选一种axm150 / 9 TTDDDD D或或必有，但有风荷载有左来风和右不一定有向C axmmaxmaxmaxminmin来风，每次选一种 3、当单层工业厂房纵向排架柱列数（）时，纵向排架也需计算。 ?8?9?6?7CA B D4、排架计算时，对一单层单跨厂房一个排架，应考虑（）台吊车。
