复合地基静载试验计算
复合地基中，一根桩和它所承担的桩间土体为一复合土体单元。在这一复合土体单元中，桩的断面面积和复合土体单元面积之比，称为面积置换率
《建筑地基处理技术规范》JGJ 79-2002
de一根桩分担的处理地基面积的等效圆直径
等边三角形布桩de=1.05s
正方形布桩de=1.13s
矩形布桩de=1.13根号下s1*s2
s、s1、s2分别为桩间距、纵向桩间距、横向桩间距
注：s为桩间距
1·复合地基承降板面积（梅花形）：
三角形布置的=0.866×桩间距的平方=两个正三角形的面积
三角形的高公式=h2=a2-b2=斜边平方-1/2斜边平方开根方
正方形布置的=桩间距的平方
2·荷载=承降板的面积×设计值的2倍
堆载=承降板的面积×设计值的2倍×1.2
3·置换率=桩的面积÷承降板的面积
（πr2=0.19625）
4·沉降量s/d=0.06/0.08 s为沉降量d为承降板的直径
5·圆的直径=面积×4÷3.14=2√（面积÷圆周率）
6·三角形布置的直径de=1.05s 正方形布置的直径de=1.13s
7·千斤顶型号所对应荷载压力表的简易计算（在不知道千斤顶标定系数时可参考以下公式）
50T=荷载÷0.8
100T=荷载÷1.65
200T=荷载÷200×69.2（千斤顶的标定系数）=总加压值
一般算压力千斤顶标定证书上有公式
水泥土搅拌桩复合地基静载荷试验 检测报告 检测内容：单桩静载荷试验 目录 一、前言 (4) 二、项目概况 (4) 三、地质概况 (4) 四、检测依据 (5) 五、现场检测 (5) 六、检测结果 (6) 七、检测结论 (7) 八、附图表 (7)
一、前言 受湖南金沙路桥建设有限公司梧贵高速公路第二施工合同段项目经理部委托，我公司对其在建的梧州至贵港高速公路K76+940～K77+025段的复合地基进行抗压静载荷试验，用来检验复合地基承载力。该工程采用水泥土搅拌桩复合地基。按合同约定此次共试验了三个试验点，试验采用单桩复合压板试验，承压板尺寸为1.0×1.0m。所试点位由甲方、监理选取，试点编号由甲方提供。外业试验于2010年12月02日至2010年12月20日进行。 二、项目概况 表1
三、地质概况 根据甲方提供的《不良地质地段表》，K76+940～K77+025属水田地段，为冲积灰色淤泥质粘土和褐黄色软塑状饱和粉质粘土，软土平均厚度6.0m，其下为可～硬塑状粉质粘土。 四、检测依据 1、《建筑地基处理技术规范》(JGJ 79-2002) 2、广西梧州至贵港高速公路有关设计及变更文件。 五、现场检测 1、加载方式 现场试验最大加载量按复合地基承载力标准值的2倍即300kPa进行，分为10级，每级加载量为30kPa，总堆载量360kN。 单桩复合地基静载荷试验承压板1.00m×1.00m，板底铺设50mm中粗砂找平层，试坑底开挖至基底标高，坑底面积为 6.00m×6.00m。采用电动油压千斤顶加载、工字钢搭设堆载平台、沙袋堆积提供反力，最大压重量360kN。 2、荷载及沉降测量 荷载值通过压力传感器测量，试桩沉降则通过承压板四边对称架设的位移传感器，测试仪自动记录测量，所有位移传感器均用磁性表座固定于由脚手架钢管构成的基准梁上，基准梁在独立的基准桩上安装，基准桩中心与承压板中心
地基基础检测人员考试题 姓名：总分： 一、填空题（每空1分，共20分） 1.水平受荷桩的工程性能主要体现在桩与的相互作用上，最后是体系的破坏。 2.单桩竖向抗压极限承载力的定义是：在竖向荷载作用下达到前，或出现不适合继续承载的变形所对应的。 3.当桩的直径或边长大于时，应设置4个位移计进行沉降测量。 4.据我国现行规范规定，基桩静载荷试验的方法按受力方式可分为、 和三种静载荷试验的方法。 5.按我国现行规范规定，对工程桩应进行单桩和抽样检测。 6.地基土的载荷试验可分为载荷板试验和载荷板试验，两者之间的区别是_____________。 7.低应变可以用于桩身的检测，不能对桩的进行评价。 8.低应变法中一般分析的物理量是，其分析方法一般常用、。 9.当一根灌注桩埋设3根声测管时，需要测量_个剖面；埋设4根声测管时，需要测量个剖面。 10、采用高应变法进行单桩竖向抗压承载力验收检测时，抽检数量不宜少于总桩数的，且不得少于根。 二、选择题（单选、多选） （以下10题为单选题，每题1分） 1.静载试验法属于。A.半直接法B.间接法C.直接法 2.引孔打入桩属于。A.挤土桩B.非挤土桩C.部分挤土桩 3.按照郑州市专家论证会意见，竖向增强体复合地基载荷试验的检测数量是：竖向增强体单桩静载试验不少于总桩数的；单桩复合地基试点的数量不少于总桩数的0.5%，且均不少于3个试点。 A.5％， B.0.5%， C.1％ 4.设某回填土地基处理深度为1.8m，按照相关规范的要求，静载试验采用正方形压板的面积至少应为m2。 A. 0.5， B.0.25， C.1
5、单桩竖向抗压极限承载力的定义是：在竖向荷载作用下A.达到破坏荷载前B.出现不适合继续承载的变形所对应的。 A.最大荷载 B.最大加载量 C.陡降起始点 6、在桩侧阻力和桩端阻力充分发挥的条件下，桩顶荷载主要由桩端阻力承受的桩称为桩。 A.摩擦型， B.端承型， C.端承摩擦型 7、在SI基本单位中，长度的计量单位是。 A.m； B.cm； C.mm 8、复合地基载荷试验可用于测定复合地基。 A、承载力特征值， B、承载力设计值， C、增强体的强度 9、褥垫层在复合地基中所起的作用有。 A、提高地基的承载力， B、减少应力集中， C、调整桩、土应力比 10、换填垫层的作用主要是。 A.节省工程造价， B.提高浅基础下地基的承载力， C.施工方便 （以下5题为多选题，每题2分） 1.复合地基与桩基的差别是。 A、地基与基础的差别， B、不同基础形式的差别， C、不同地基形式的差别， D、都承受上部结构传来的荷载， E、都是传递上部结构荷载的结构构件 2.单桩静载试验中，基准桩与试桩的距离应。 A、≥3D1(试桩直径D1，较锚桩直径D2大)且≥2m； B、≥3D2(试桩直径，较锚桩直径小)且≥2m； C、≥4D1(试桩直径，较锚桩直径大)且≥2m； (锚桩直径，较试桩直径小)且≥2m； D、≥4D 2 E、工程桩检测中排桩的中心距离小于4D时，只需≥3D(试桩、锚桩中的较大直径)且≥2m。 3.复合地基载荷试验时的沉降稳定标准为1小时内沉降量。 A、≤0.09mm；
××工程复合地基静荷载试验报告编号：07地基（J）02 检 测 报 告 ××检测中心 ×年×月×日
注意事项 1、报告无检测单位“报告专用章”无效； 2、报告无报告编写、报告校对、报告审核人签字无效； 3、报告涂改无效； 4、非经同意，不得部分复制本报告； 5、对本检测报告若有异议，应于收到报告之日起十五日内向检测单位提出，逾期不予受理； 6、对于委托检验，样品代表性由委托单位负责。
建设单位：×××高速公路建设项目办公室设计单位：×××设计院 监理单位：×××工程监理公司 施工单位：×××公司 检测单位：××检测中心 项目参与人员： 报告编写： 报告校对： 报告审核：
××工程复合地基静荷载试验检测报告 一、工程概况 ××工程地上2层。地基基础采用深层搅拌桩。桩径为ф700，基础混凝土强度等级为C25。单桩设计承载力为200kN，经深层搅拌处理后地基承载力特征值不得小于180KPa，建筑结构安全等级为二级。 我中心于历时3日完成对该工程地基的静载荷试验检测工作，试验点（桩）总数为6个。（具体情况见下表1，平面布置示意图见下图1）。现依据试验原始数据提交本次试验检测报告。 表1 各试验点具体情况一览表 二、检测依据 1、《建筑地基处理技术规范》（JGJ79—2002） 2、《岩土工程勘察规范》(GB50021-2001)
3、《建筑桩基技术规范》（JGJ 94-94） 4、《建筑基桩检测技术规范》（JGJ 106-2003） 5、《江西省桩基质量检测管理规定》（试行） 6、《江西省建筑基桩及复合地基检测方法及取样数量》 ---赣力基础【2005】第001号 7 、设计图纸及相关说明文件 三、载荷试验 ㈠、复合地基土载荷试验检测 1、试验设备 试验采用砂袋压重平台反力装置，千斤顶施压，主梁由4根18号工字钢组成，副梁由5根18号工字钢组成。采用1只QYL50型千斤顶加载，承压板顶面沉降变形分别采用对角的2个百分表(精度为0.01mm)测读。加载量由千斤顶上的精密压力表控制（承载板试验装置见图3-1-1）。 图3-1-1 承压板载荷试验装置 2、试验方法 采用分级对试点进行加载。试验标准参照《建筑地基处理技术规范》（JGJ79－2002）进行。 ①加载与卸载分级：分8级进行加载。 ②沉降观测时间：每级加载前后测读一次，以后每隔30min测读一次沉降。当1小时内沉降量小于0.1mm时，施加下一级荷载。 3、终止加载条件 当出现下列情况之一时，即可终止加载： ①沉降量急剧增大，土被挤出或承压板周围出现明显的隆起； ②承压板的累计沉降量已大于其宽度或直径的6%； ③当达不到极限荷载，而最大加载压力已大于设计要求压力值的2倍； 4、复合地基承载力特征值的确定： ①当压力－沉降曲线上极限荷载能确定，而其值不小于对应比例界限的2倍时，可取比例界限；当其值小于对应比例界限的2倍时，可取极限荷载的一半； ②当压力－沉降曲线是平缓的光滑曲线时，可按相对变形值确定：水泥土搅拌桩
地基静载试验 Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT
地基静载试验 工程名称：玖玖大型商业综合体项目 委托单位：南昌工业控股集团有限公司 报告编号： 江铃汽车集团江西工程建设有限公司 二0一八年二月八日 一、概况 （一）工程概况 南昌工业控股集团有限公司拟在朝阳洲原玖玖电子总厂内，朝阳洲中路南侧，朝阳洲南路北侧，开发新建玖玖大型商业综合体工程。该项目由江西省建工集团有限公司设计，江西赣南地质工程院进行勘察。该项目基础设计为桩基础，桩基由江铃汽车集团江西工程建设有限公司施工。设计采用钢筋砼机械钻孔灌注桩，设计钻孔直径1500mm、设计钻孔深度50m、最大扭矩为，有效桩长不小于18m,且入中风化泥质粉砂岩不小于3D。该场地分为两个区块，TB09地块为商业综合体，主楼18层，裙楼5层，结构形式为框剪结构，设一层地下室，地下室建筑面积约为，基础为桩基础，桩端持力层为中风化泥质砂砂岩。TB04地块为幼儿园及文化活动站，幼儿园3层，文化活动站6层，结构形式为框架结构，设一层地下室，地下室建筑面积约，基础为桩基础，桩持力层为中风化泥质粉砂岩，场地基坑面积约，周长约609m，基坑开挖深度约为—。 （二）检测目的与任务 根据《建筑地基处理技术规范》（JGJ79-2002）及时设计要求，检测目的为：
通过地基静载试验，确定地基土承载力特征值。 检测中严格执行国家有关规范、规程，随时与业主和设计院进行沟通，保证检 测工作的顺利进行。 （三）检测工作执行规程、规范 1、《建筑地基处理技术规范》（JGJ79-2002） 2、《建筑基桩检测技术规范》（JGJ106-2003） 3、《建筑地基基础设计规范》（GB5007-2002） 二、工程地质概况 原地貌单元属赣江I级阶地，原始地貌为赣江冲积阶地，场地地势整体平坦。 根据江西赣南地质工程院勘察报告，地质土层摘录如下： 1. 杂填土 场地内各钻孔均有分布。杂色，稍湿，松散，欠固结，不均匀，高压缩性，主要由粘性土、碎石，混凝土块等建筑垃圾组成,近期回填。层顶面埋深，层顶面标高～，层厚～，平均厚度。 2．粉质粘土 场地内各钻孔均有分布。灰褐色，软塑-可塑，中等压缩性，局部含铁锰质结核，无振摇反应，稍有光泽，干强度、韧性中等，局部夹薄层细砂。标贯实测击数区间值为4～7击、修正后击数3～6击，平均击数击。层顶面埋深～，层顶面标高～，层厚～，平均厚度。 3. 细砂 场地内各钻孔均有分布。黄白色，稍密，饱和，主要矿物成分为石英，碎云母片，级配差，局部夹薄层粘性土。层顶面埋深～，层顶面标高～，层厚～。 4．粗砂 场地内除少部份钻孔缺失外均见及。浅黄、黄白色，稍密-中密，饱和，颗粒呈棱角型，主要矿物成分为石英，级配差。空间分布较稳定，厚度变化较大。标贯实测击数区间值
(1)复合地基载荷试验的一般要求 1）一般情况下应加载至复合地基或桩体(竖向增强体)出现破坏或达到终止加载条件，也可按设计要求的最大加载量加载。最大加载量不应小于复合地基或单桩(竖向增强体)承载力设计值的2倍。 2)承压板边缘(或试桩)与基准桩之间的距离,以及承压板(或试桩)与基准桩、压重平台支墩之间的距离均不得小于2m,基准梁应有足够的刚度,基准桩打入地面的深度不应小于1m。 3)加荷装置宜采用压重平台装置,量测仪器应有遮挡设备,严禁日光直射基准梁。每个单体建筑在同一设计参数和施工条件下的测试数量不宜少于3组,并不小于总桩数的0.5%～1%;试验间歇时间不应少于28d;所有荷载传感器和位移传感器、加荷计量装置均应每年送国家法定计量单位进行率定,并出具合格证。 (2)复合地基载荷试验要点。复合地基载荷试验要点如下: 1)本试验要点适用于单桩复合地基载荷试验和多桩复合地基载荷试验。 2)复合地基载荷试验用于测定承压板下应力主要影响范围内复合地基的承载力和变形参数。复合地基载荷试验应采用方形(矩形)或圆形的刚性承压板,其压板面积应按实际桩数所承担的处理面积确定,通常取一根桩或多根桩所承担的处理面积,其计算方法见复合地基参数计算。承压板的中心位置应与一根桩或多根桩所承担的处理面积的中心位置(形心)保持一致,并与荷载作用点重合。当同一工程的面积置换率为多种时,对于重要工程,应分别对几种置换率取有代表性的位置进行检测,对于一般工程可选择面积置换率相对较低,作用荷载相对较大的位置进行测试。 3)承压板底面高程应与基础底面设计高程相同。试验标高处的试坑长度和宽度,应不小于载荷板相应尺寸的3倍。基准梁支点应设在试坑之外。载荷板底面下宜铺设中、粗砂或砂石、碎石垫层,垫层厚度取50～150mm,桩身强度高时宜取大值。承压板安装前后都应保持试验土层的原状结构和天然湿度,应防止试验基
2011年江苏省地基基础工程检测技术培训班 静载检测技术基础理论考试（检测工程师）B （满分120分，时间100分钟） 姓名考试号得分 身份证号单位 第一部分客观题部分 一、单选题（每题2分） 1.《江苏省建设工程质量检测行业职业道德准则》第十条：制度公开、。 A．数据公开 B．接受监督 C．人员公开 D．收费公开 2.弦式钢筋计的可测频率范围应大于桩在最大加载时的频率的倍。A．1 B．1.2 C．1.5 D．2 3.试桩与基准桩之间的中心距离应符合。 A．≥2d且＞2.0m B．≥4d且＞2.0m C．≥2d且＞1.0m D．≥1d且＞2.0m 4.快速维持荷载法每级荷载的持载时间最少为 h。 A．1 B．1.5 C．2 D．3 5.《建筑基桩检测技术规范》JGJ106-2003规定：为设计提供单桩竖向抗拔承载数据的灌注桩施工时应进行。 A．低应变检测 B．抗压试验 C．超声波检测 D．成孔质量检测 6.单桩竖向抗拔静载试验，在桩身埋设应变式传感器，目的是确定桩身开裂荷载。如出现下列情形，则证明开始开裂。 A. 某一测试断面应变不变，相邻测试断面应变突然增大 B．某一测试断面应变不变，相邻测试断面应变突然减小 C．某一测试断面应变突然增大，相邻测试断面应变也随之增大 D．某一测试断面应变突然增大，相邻测试断面应变可能变小 7.在单桩水平静载试验测量桩身应力或应变中，埋设传感器的纵剖面与受力方向之间的夹角不得大于10°。这是因为。 A．为了保证各测试断面的应力最大值及相应弯矩的测量精度
B．为了便于传感器安装和仪器接收 C．为了保证各检测数据能参加平均，不会出现无效数据 D．以上均不正确 8.地基浅层平板载荷试验采用的是0.5 m2园形承压板，它的有效影响深度约为 m。 A．0.5～0.8 B．1.1～1.5 C．1.5～2.0 D．2.0～2.5 9.岩基载荷试验采用圆形刚性承压板，面积为 m2。 A．1.0 B．0.5 C．0.1 D．0.07 10．压力恒定时，液压千斤顶的出力只与有关。 A．压力 B．压强 C．活塞面积 D．活塞行程 11．检测工程师应是中级以上职称，且持有检测技术培训合格证书。下列不属于其职责范畴的是。 A、负责检测方案的实施； B、检测过程的质量控制； C、检测报告的签发； D、检测数据的分析并编写、审核报告。12．竖向承载水泥土的强度为天的无侧限抗压强度。 A．28； B．30； C．60； D．90 13．进行桩身内力测试，测定土层摩擦力，传感器埋设断面距桩顶和桩底的距离。 A．不宜小于1 倍桩径； B．不宜小于2 倍桩径； C．不宜小于1 m； D．不宜小于0.5m。 14．地基土浅层平板试验时，当压板面积为0.25～0.50m2，承载力特征值可取所对应的荷载，但其值不应大于最大加载量的一半。 A．s/b=0.01～0.015； B．s/b=0.08； C．s/b=0.08～0.012； D．s/b=0.015。 15．静载荷试验，每级荷载在维持过程中的变化幅度不得超过的±10%。A．本级荷载 B．分级荷载 C．分析荷载 D．特征值16．当单桩水平承载力按桩身强度控制时，取水平临界荷载统计值的倍为单桩水承载力特征值。 A．0.5； B．0.8； C．0.9； D．1.0。 17．如果有5根试桩承载力的极差超过平均值的30%，且低值承载力并非偶然的施工质量造成，则按规范要求极限承载力统计值取值。 A．舍去最高值，取4根桩极限承载力的平均值； B．舍去最低值，取4根桩极限承载力的平均值； C．依次舍去最高值后取平均值，直至满足极差不超过平均值的30%； D．以上均不正确。
1、单桩竖向承载力特征值： 设置桩长为空桩1.8m ，实桩6.5m ，桩底穿透淤泥质土夹粉砂5.2m ，进入粉质粘土0.5m ；桩距为1.5*1.5m 。 由桩周土和桩端土的抗力所提供的单桩承载力： kN 102.72455.014.31504.05.0152.5555.014.321=÷???+?+???=+=∑=）（p p n i i si p a A q l q u R α——① 由桩身材料强度确定的单桩承载力 kN 275.71455.014.3120025.02=÷???==p cu a A f R η——② 取①、②两者中较小值，R a =71.275kN ； 式中 cu f —与搅拌桩桩身水泥土配比相同的室内加固土试块（边长为70.7mm 的立方体，也可采用边长为50mm 的立方体）在标准养护条件下90d 龄期的立方体抗压强度平均值（kPa ）； η—桩身强度折减系数，干法可取0.20~0.30；湿法可取0.25~0.33； p u —桩的周长（m ）； n —桩长范围内所划分的土层数； si q —桩周第i 层土的侧阻力特征值； i l —桩长范围内第i 层土的厚度（m ）； p q —桩端地基土未经修正的承载力特征值（kPa ），可按现行国家标准《建
筑地基基础设计规范》GB 50007的有关规定确定； α—桩端天然地基土的承载力折减系数，可取0.4~0.6，承载力高时取低值。 2、复合地基承载力特征值 kPa f m A R m sk p a 508.6750)1055.01(8.0237.0275.711055.0)1(f spk =?-?+?=-+=β 1055.05.1455.014.3m 2 2=÷?= 式中 spk f —复合地基承载力特征值（kPa ）； m —面积置换率； a R —单桩竖向承载力特征值（kN ）； p A —桩的截面积（m 2）； β—桩间土承载力折减系数，宜按地区经验取值，如无经验时可取0.75~0.95，天然地基承载力较高时取大值。 要复合地基承载力达到90KPa ，需调整搅拌桩间距，最疏为1.1m*1.1m ，计算得： kPa kPa f m A R m sk p a 9017.9150)196.01(8.0237 .0275.71196.0)1(f spk >=?-?+?=-+=β 196.01 .1455.014.3m 22=÷?= 2010-11-10
××工程复合地基静荷载试验 检 测 报 告 ××检测中心 ×年×月×日
注意事项 1、报告无检测单位“报告专用章”无效； 2、报告无报告编写、报告校对、报告审核人签字无效； 3、报告涂改无效； 4、非经同意，不得部分复制本报告； 5、对本检测报告若有异议，应于收到报告之日起十五日内向检测单位提出，逾期不予受理； 6、对于委托检验，样品代表性由委托单位负责。
建设单位：×××高速公路建设项目办公室设计单位：×××设计院 监理单位：×××工程监理公司 施工单位：×××公司 检测单位：××检测中心 报告编写： 报告校对： 报告审核：
××工程复合地基静荷载试验检测报告 一、工程概况 ××工程地上2层。地基基础采用深层搅拌桩。桩径为ф700，基础混凝土强度等级为C25。单桩设计承载力为200kN，经深层搅拌处理后地基承载力特征值不得小于180KPa，建筑结构安全等级为二级。 我中心于历时3日完成对该工程地基的静载荷试验检测工作，试验点（桩）总数为6个。（具体情况见下表1，平面布置示意图见下图1）。现依据试验原始数据提交本次试验检测报告。 表1 各试验点具体情况一览表
图1 各试验点平面布置示意图 二、检测依据 1、《建筑地基处理技术规范》（JGJ79—2002） 2、《岩土工程勘察规范》(GB50021-2001) 3、《建筑桩基技术规范》（JGJ 94-94） 4、《建筑基桩检测技术规范》（JGJ 106-2003） 5、《江西省桩基质量检测管理规定》（试行） 6、《江西省建筑基桩及复合地基检测方法及取样数量》 ---赣力基础【2005】第001号 7 、设计图纸及相关说明文件 三、载荷试验 ㈠、复合地基土载荷试验检测 1、试验设备 试验采用砂袋压重平台反力装置，千斤顶施压，主梁由4根18号工字钢组成，副梁由5根18号工字钢组成。采用1只QYL50型千斤顶加载，承压板顶面沉降变形分别采用对角的2个百分表(精度为0.01mm)测读。加载量由千斤顶上的精密压力表控制（承载板试验装置见图3-1-1）。 图3-1-1 承压板载荷试验装置
XXXXXXXXXXXXXXXXXXXXXX工程桩基检验项目(复合地基静载试验） 检测技术方案
XXXXXXXXXXXX检测有限公司 二○一三年八月二十七日 1．工程概况 XXXXXXXXXXXXXXXXX1#、2#、3#、5#、6#、7#、8#、9#号楼工程桩基检 验项目位XXX。该工程基础采用CFG桩,桩径400mm, 混凝土标号为C20。1#、 2#、3#、5#、6#、7#楼桩间距为1450m m×1350mm，8#楼桩间距为1400m m ×1300mm，9#楼桩间距为1500m m×1300mm，呈矩形布桩。桩数及桩参数 见表1。 大唐名村名人居1#、2#、3#、5#、6#、7#、8#、9#号楼工程桩基检验项目参数表1 2．检测依据
依据标准：《建筑基桩检测技术规范》（JGJ 106-2003） 《建筑地基处理技术规范》（JGJ 79-2012）。3．检测项目及目的 3．1验收性检测阶段 （1）复合地基静载试验 确定复合地基承载力特征值是否满足设计要求。 （2）单桩静载试验 确定单桩承载力特征值是否满足设计要求。 （3）低应变法 检测桩身缺陷及位置，判定桩身完整性类别。 4．检测工作量 4．1验收性检测阶段 （1）复合地基静载试验： 检测数量24根，试验最大加载至极限值。 （2）单桩静载试验 检测数量24根，试验最大加载至极限值。 （3）桩身完整性（低应变法）试验 检测数量30%。 5．现场试验（检测） 5．1复合地基抗压静载试验 5．1．1仪器设备 （1）试验加载装置
反力系统：采用堆载反力装置组成，油压千斤顶加载，具体布置详见下图1。 1台超高压电动油泵站。 （2）荷载与沉降的量测仪表 荷载用液压传感器测定，试桩沉降采用位移传感器测定。使用仪表包括： 1套RS－JYB型静载荷测试分析系统 1只压阻式压力传感器； 4只调频式位移传感器。 该系统控制超高压油泵进行自动加载、自动补载，自动判稳；调频式位移传感器量程0～50mm，以量测桩身在荷载作用下的垂直沉降，沉降量由调频式位移传感器测读并被系统自动记录。 5．1．2复合地基静载试验实施细则
v1.0 可编辑可修改*******************项目 桩基静载试验 检 测 方 案
一、工程概况 *********工程使用人工挖孔扩底灌注桩基础，持力层为中风化砂岩或泥岩层，桩径1250mm，扩底至1800mm，工程桩单桩竖向承载力特征值为10620kN，加载按照业主及设计方最终意见，单桩最大加载值为倍，是16992kN。根据设计和规范该工程桩基检测需做静载试验检测。采用单桩竖向抗压静载试验检测桩数为3根。 二、人员及设备配置 （一）人员配置 我公司拟派有丰富经验的检测工程师1名，检测员及技工若干名进驻现场。 （二）仪器配置 三．单桩竖向抗压静载试验 1、.试验依据 (1)、中华人民共和国行业标准：《建筑基桩检测技术规范》JGJ 106—2014； (2)、中华人民共和国国家标准：《建筑地基基础设计规范》GB50007—2011；
(3)、中华人民共和国行业标准：《建筑桩基技术规范》JGJ 94-2008。抽检数量为单体工程同一类型同一持力层按总桩数的1%且不少于3根。 2、试验目的 采用接近于通过竖向抗压桩的实际工作的试验方法，比较准确的反映单桩的受力状况和变形特征，确定单桩竖向抗压承载力，作为设计依据，或对工程桩的承载力进行抽样检验和评价。 3、单桩竖向抗压静载试验的基本原理 单桩竖向抗压静载试验，是一种原位测试方法，其基本原理是将竖向荷载均匀的传至建筑物基桩上，通过实测单桩在不同荷载作用下的桩顶沉降，得到静载试验的Q—s 曲线及s—lg t等辅助曲线，然后根据曲线推求单桩竖向抗压承载力特征值等参数。 4、仪器设备 (1)、加载设备：4台油压千斤顶（500T），高压油泵站。 (2)、荷载与沉降量测仪表：荷载量测使用100Mpa压力表，试验点的沉降量由安装在离桩顶平面的4个百分表量测。荷载与沉降量测仪表均经过国家指定的计量标定单位进行计量标定 5、试验准备工作 (1)、收集原始资料，了解试桩场地工程地质情况，试桩的基本情况（如桩长、桩径、混凝土强度等级、施工日期、施工工艺等），以及桩的设计极限承载力值。 (2)、制定出比较详细的试验方案（包括桩头处理、加载装置等）。 ******工程单桩竖向抗压静载试验采用锚桩压重联合反力装置，采用4根锚桩，并监测锚桩上拔量，根据设计方提供信息，并结合现场实际情
CFG桩复合地基承载力及施工检测 闫明礼1, 申计春2,刘伟3，闫雪峰4 (1.中国建筑科学研究院地基所,北京,100013；2.邢台钢铁公司，邢台，054027；3.北京科技 大学基建处，北京，100083；4. 冶金部建筑研究总院地基所,北京,100088) 提要 本文讨论了CFG桩复合地基承载力确定，以及复合地基检测应注意的几个问题。 关键词：CFG桩复合地基，承载力，施工检测，褥垫厚度 Abstract : In this paper, bearing capacity of CFG pile composite foundation and its testing after construction are discussed. Key words:composite foundation of CFG pile; bearing capacity; construction testing; thickness of flexible cusion 中图分类号：TU4 文献标识码：A 作者简介：闫明礼（1942－），男，汉族，河北乐亭人，研究员，博士生导师，硕士学位。 一、引言 CFG桩复合地基技术已在全国广泛推广应用，国家行业标准《建筑地基处理技术规范》(JGJ79-2002)的颁布，为工程技术人员进行 CFG桩复合地基设计、施工及检测提供了技术依据。但在复合地基承载力的确定及复合地基检测方面，在不同地区基于某些地区性经验，存在一些差异。本文将根据自己一些粗浅体会就上述问题做一些讨论。 二、复合地基承载力的确定 根据《建筑地基基础设计规范》(GBJ79-2002)(简称地基规范)和《建筑地基处理技术规范》(JGJ79-2002)(简称地基处理规范)，复合地基承载力确定可分为设计阶段和竣工验收阶段进行讨论。 1、设计阶段 在复合地基设计阶段，地基规范规定：复合地基承载力特征值应通过现场复合地基载荷试验确定，或采用增强体的载荷试验结果和其周边土的承载力特征值结合经验确定；地基处理规范规定：复合地基承载力特征值，应通过现场复合地基载荷试验确定。初步设计时，也可按下式估算： fspk=mRa/Ap+β(1-m)fsk (1) 式中：fspk—复合地基承载力特征值(kpa)； m —面积置换率； Ra —单桩竖向承载力特征值(kN)； Ap —桩的截面积(m2)； β—桩间土承载力折减系数，宜按地区经验取值，如无经验时可取0.75～ 0.95，天然地基承载力较高时取大值； fsk —桩间土承载力特征值(kPa)，宜按当地经验取值，如无经验时，可取天然地基承载力特征值。
最新版 桩基检测 试 验 方 案
桩基检测试验方案 一、工程概况： 本工程的桩基测试内容包括单桩竖向抗压静载测试、单桩竖向抗拔静载测试、低应变动测、高应变动测、声波透射法及桩身桩底位移检测、桩身轴力、桩侧侧摩阻力检测等： 二、检测方案编制说明： 1、检测数量、方法： 《中国2010上海世博会公共活动中心工程》及本工程的桩基施工说明、桩位平面图及抗压桩抗拔桩详图。 《建筑基桩检测技术规范》（JGJ106-2003） 《地基基础设计规范》（ DGJ08-11-1999 ）
三、现场要求： （1）一般要求：现场场地平整，道路通畅，便于吊、卡车进出场及起吊设备；提供220V和380V交流电用以照明和设备用电。临时用房一间 （2）试桩期间，试桩静载设备2倍桩长范围内不得有重型机械或将产生振动设备的作业，确保检测数据的正确和检测工作的正常进行。 （3）低应变检测前须将每工程桩全部开挖且将桩顶处理后进行。（4）工程桩高应变检测应将需检测的试桩按本方案的要求进行加固处理。 四、检测时间： 抗压静载检测速度为4天/ 组（包括设备安装及检测）； 抗拔检测检测速度为2天 /组（包括设备安装及检测） 低应变动测、高应变动测、成孔检测、声波透射检测待测试条件具备。检测时间由委托单位提前一天通知。一般在一天即可完成现场检测工作。桩身、桩底位移检测及桩身轴力、测摩阻力检测在静载试验进行时同时检测。 五、测试成果及期限 1、静载确定实测单桩竖向抗压（拔）极限承载力。提供单桩竖 向抗压（拔）静载荷试验的Q—s曲线和s—lgt曲线以及成 果汇总表。 2、低应变所测桩桩身完整性曲线和判断及缺陷描述。 3、试成孔检测提供连续12小时的孔径、、孔深、垂直度、及沉 渣厚度的检测数据以判定孔壁稳定性能，评价施工机械和工 艺是否满足灌注桩成桩的质量要求。 4、成孔检测提供孔径、、孔深、垂直度、及沉渣厚度的检测数 据。 5、高应变检测提供抗压桩的实测承载力及桩身完整性。
花都雅居乐房地产开发有限公司 “花都雅居乐107国道地块D 地块” CM 三维高强复合地基检测方案 1座: 采用CM 复合地基载荷试验，设计要求复合地基承载力特征值为f sp =460kPa 。 1、荷载板尺寸及试验荷载如下： A 区： C 桩单桩复合地基静载试验压板尺寸取0.80m ×0.80m ，试验终极荷载为794KN ； M 桩单桩复合地基静载试验压板尺寸取0.80m ×0.80m ，试验终极荷载为328KN ； CM 复合地基静载试验压板尺寸取1.60m ×1.60m ，试验终极荷载为2355KN ； M 桩单桩承载力试验终极荷载为240KN 。 B 区： C 桩单桩复合地基静载试验压板尺寸取0.85m ×0.85m ，试验终极荷载为934KN ； M 桩单桩复合地基静载试验压板尺寸取0.85m ×0.85m ，试验终极荷载为333KN ； CM 复合地基静载试验压板尺寸取1.75m ×1.75m ，试验终极荷载为2818KN ； M 桩单桩承载力试验终极荷载为240KN 。 2、CM 单桩复合承载力计算： A 区： C 桩及M 桩的总置换率分别为：0.0979c m =；0.1317m m = 假定C 桩及M 桩各承担1/2，则单桩复合地基试验板的置换率分别为 '20.09790.1958c m =?=，'20.13170.2634m m =?= 则：A m A c c ?=' ，2 ' 0.12560.640.1958 c c A A m m = ==， C 桩荷载板尺寸为0.8m ?0.8m A m A m m ?=' ，2 '0.196250.750.2634 m m A A m m = ==， M 桩荷载板尺寸为0.8m ?0.8m （以C 桩为主，参照C 桩的荷载板）

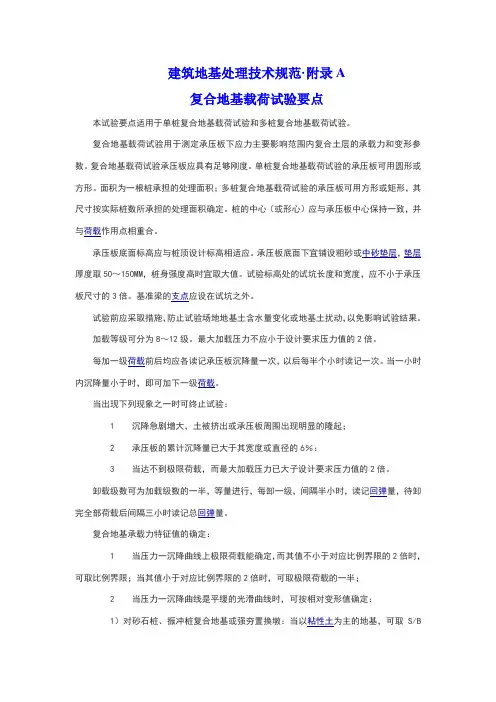

建筑地基处理技术规范·附录A 复合地基载荷试验要点 本试验要点适用于单桩复合地基载荷试验和多桩复合地基载荷试验。 复合地基载荷试验用于测定承压板下应力主要影响范围内复合土层的承载力和变形参数。复合地基载荷试验承压板应具有足够刚度。单桩复合地基载荷试验的承压板可用圆形或方形。面积为一根桩承担的处理面积；多桩复合地基载荷试验的承压板可用方形或矩形，其尺寸按实际桩数所承担的处理面积确定。桩的中心（或形心）应与承压板中心保持一致，并与荷载作用点相重合。 承压板底面标高应与桩顶设计标高相适应。承压板底面下宜铺设粗砂或中砂垫层，垫层厚度取50～150MM，桩身强度高时宜取大值。试验标高处的试坑长度和宽度，应不小于承压板尺寸的3倍。基准梁的支点应设在试坑之外。 试验前应采取措施，防止试验场地地基土含水量变化或地基土扰动，以免影响试验结果。 加载等级可分为8～12级。最大加载压力不应小于设计要求压力值的2倍。 每加一级荷载前后均应各读记承压板沉降量一次，以后每半个小时读记一次。当一小时内沉降量小于时，即可加下一级荷载。 当出现下列现象之一时可终止试验： 1 沉降急剧增大，土被挤出或承压板周围出现明显的隆起； 2 承压板的累计沉降量已大于其宽度或直径的6％： 3 当达不到极限荷载，而最大加载压力已大子设计要求压力值的2倍。 卸载级数可为加载级数的一半，等量进行，每卸一级，间隔半小时，读记回弹量，待卸完全部荷载后间隔三小时读记总回弹量。 复合地基承载力特征值的确定： 1 当压力一沉降曲线上极限荷载能确定，而其值不小于对应比例界限的2倍时，可取比例界限；当其值小于对应比例界限的2倍时，可取极限荷载的一半； 2 当压力一沉降曲线是平缓的光滑曲线时，可按相对变形值确定： 1）对砂石桩、振冲桩复合地基或强夯置换墩：当以粘性土为主的地基，可取S/B
桩基检测试验(静载)方案 桩基检测 试 验 方 案 桩基检测试验方案
一、工程概况： 本工程桩基测试内容包括单桩竖向抗压静载测试、单桩竖向抗拔静载测试、低应变动测、高应变动测、声波透射法及桩身桩底位移检测、桩身轴力、桩侧侧摩阻力检测等： 二、检测方案编制说明： 1、检测数量、方法： 《中国2010上海世博会公共活动中心工程》及本工程桩基施工说明、桩位平面图及抗压桩抗拔桩详图。 《建筑基桩检测技术规范》（JGJ106-2003） 《地基基础设计规范》（ DGJ08-11-1999 ） 三、现场要求： （1）一般要求：现场场地平整，道路通畅，便于吊、卡车进出场及起吊设备；提供220V和380V交流电用以照明和设备用电。临时用房一间
（2）试桩期间，试桩静载设备2倍桩长范围内不得有重型机械或将产生振动设备的作业，确保检测数据的正确和检测工作的正常进行。 （3）低应变检测前须将每工程桩全部开挖且将桩顶处理后进行。（4）工程桩高应变检测应将需检测的试桩按本方案的要求进行加固处理。 四、检测时间： 抗压静载检测速度为4天/ 组（包括设备安装及检测）； 抗拔检测检测速度为2天 /组（包括设备安装及检测） 低应变动测、高应变动测、成孔检测、声波透射检测待测试条件具备。检测时间由委托单位提前一天通知。一般在一天即可完成现场检测工作。桩身、桩底位移检测及桩身轴力、测摩阻力检测在静载试验进行时同时检测。 五、测试成果及期限 1、静载确定实测单桩竖向抗压（拔）极限承载力。提供单桩竖 向抗压（拔）静载荷试验的Q—s曲线和s—lgt曲线以及成 果汇总表。 2、低应变所测桩桩身完整性曲线和判断及缺陷描述。 3、试成孔检测提供连续12小时的孔径、、孔深、垂直度、及沉 渣厚度的检测数据以判定孔壁稳定性能，评价施工机械和工 艺是否满足灌注桩成桩的质量要求。 4、成孔检测提供孔径、、孔深、垂直度、及沉渣厚度的检测数 据。 5、高应变检测提供抗压桩的实测承载力及桩身完整性。 6、声波透射法检测提供桩身完整性并判定桩身缺陷程度并确 定其位置。 7、沉降杆法可提供在不同荷载作用下桩身各个需检测断面及
复合地基承载力试验 复合地基承载力试验 1复合地基载荷试验用于测定承压板下应力主要影响范围内复合土层的承载力和变形参数。复合地基载荷试验承压板可用圆形和方形。面积为一根桩承担的处理面积，多桩复合地基载荷试验的承压板可用方形或矩形，其尺寸按实际桩数所承担的处理面积确定，桩的中心应与承压板中心保持一致，并与载荷试验点重合。2承压板底面标高应与桩顶设计标高相适应。承压板底面下宜铺设粗砂或中砂垫层，垫层厚度取50-150mm，桩身强度高时宜取大值。试验标高处的试坑长度和宽度，应不小于承压板尺寸的3倍。基准梁的支点应设在坑外。 3试验前应采取措施，防止试验场地地基土的含水量变化或地基土的扰动，以免影响试验结果。 4 加载等级为8-12级。最大加载压力不应小于设计值的2倍。 5 每加一级荷载前后均应各记录承压板沉降量一次，以后每半小时记录一次，当1小时沉降量小于0.1mm时， 即可加下一级荷载。 6当出现下列现象之一时可终止试验： 6.1 沉降急剧增大，土被挤出或承压板周围有明显的隆起； 6.2承压板的累计沉降量已大于其宽度或直径的6％； 6.3当达不到极限荷载，而最大荷载已大于设计要求的2倍。 7卸载级数可为加载级数的一半，等量进行，每卸一级，间隔半小时，读记回弹量，待卸完全部荷载后间隔三小 时读记总回弹量。 8复合地基承载力特征值的确定 8.1当压力－沉降曲线上极限荷载能确定，而其值不小于对应比例界限的2倍时，可取比例界限，当其值小于对 应比例界限的2倍时，可取进行荷载的一半； 8.2当压力－沉降曲线是平缓的光滑曲线时，可按相对变形值确定； 8.2.1对砂石桩、振冲桩复合地基或强夯置换墩，当以粘性土为主的地基，可取s/b或s/d等于0.015所对应的压 力；当以粉土或砂土为主的地基，可取s/b或s/d等于0.01所对应的压力。 8.2.2 对土挤密桩、石灰桩或柱锤冲扩桩复合地基，可取s/b或s/d等于0.012所对应的压力；对灰土挤密桩复合 地基，可取s/b或s/d等于0.08所对应的压力； 8.2.3 对水泥粉煤灰碎石桩或夯实水泥土桩复合地基，当以卵石、圆砾、密实粗中砂为主的地基，可取s/b或s/d 等于0.08所对应的压力；当以粘性土、粉土为主的地基，可取s/b或s/d等于0.01所对应的压力； 8.2.4 对于水泥土搅拌桩或旋喷桩复合地基，可取s/b或s/d等于0.006所对应的压力； 8.2.5 对有经验的地区，也可按当地经验确定相对变形值。按相对变形值确定的承载力特征值不应大于最大加载 压力的一半。 9试验点的数量不应少于3点，当满足极差不超过平均值的30％时，可取其平均值为复合地基承载力特征值。
静载试验技术和要求 1、工程桩应进行单桩承载力和桩身完整性检测。 2、量测仪表应每年经国家法定计量单位检定并出具合格证，使用时在有效检定期内，以保证基桩检测数据的准确可靠性和可追溯性。检测前应对仪器设备检测调试。 3、预制桩休止期持力层为粘性土，应为28天以上；砂质粉土、砂性土宜为14天，灌注桩28天以试桩为中心1.0至1.5倍桩长为半径范围内没有强烈振动干扰的条件下，休止28天以上。 4、为设计提供依据的静载试验，应加载至地基土破坏(抗拔：桩侧土体破坏、水平试验：桩侧土体破坏或桩身结构破坏)；为工程验收而进行抽样检测的静载试验，最大加载量不应小于单桩竖向抗压、抗拔、水平承载力设计值的2.0倍。 5、抽检数量：单位工程内同一条件下(同地质条件；同桩型、规格；同施工工艺；同队伍、人员素质、机械；同设计要求)试桩数量不应小于总桩数的1％，且不应小于3根；工程桩总桩数在50根内，不应小于2根(包括抗拔、水平)。 6、单桩承载力检测应明确给出每根桩的承载力检测值，据此并结合整个工程桩身完整性检测的结果，给出该单位工程同一条件下的单桩极限承载力是否满足设计要求的结论。 7、静载试验前应进行低应变法测试。 8、对接桩质量有明显缺陷的多节预制桩、充盈系数偏大或偏小、扩缩径明显且没有代表性的灌注桩不宜作为试桩。 9、千斤顶使用： A、试验用压力表、油泵、油管应在最大加载时的压力不应超过规定工作压力的80%。 B、当采用两台以上千斤顶加载时，其型号、规格应一致。 C、所有千斤顶应并联同步工作，其合力中心应与桩的中心重合。 10、抗压加载反力装置： A、锚桩横梁反力装置、压重平台反力装置、锚桩压重联合反力装置、地锚反力装置。 B、加载反力装置提供的反力不应小于预估最大荷载的1.2倍（水平：1.25～1.5倍）。 C、应对加载反力装置的全部构件进行强度和变形验算。 D、不能利用静压机作反力装置。 11、锚桩横梁反力装置
单桩复合地基载荷试验 1、检测原理 通过对单桩复合地基逐级加荷，桩身产生变形沉降，通过放置在桩头对称分布的百分表反映各级荷载作用下桩顶的沉降量，确定单桩复合地基承载力特征值。 2、检测设备仪器： 单桩竖向抗压静载试验设备包括刚性承压板、加卸荷装置、测量荷载及沉降的仪器等。由大梁、堆重物、千斤顶和油泵等组成反力系统，施加荷载至桩顶，对桩顶施加竖向压力。现场检测装置见示意图。 静载荷试验(堆载法)检测装置示意图 3、检测方法： （1）、荷载分级加载阶段： 加载可分8－12级进行，最大加载压力不应小于设计要求压力值的2倍。 （2）、变形观测 每加一级荷载前后均应各读记承压板沉降一次，以后每半个小时读记一次。 （3）、沉降相对稳定标准 当一小时内沉降量小于0.1mm时，即可加下一级荷载。 （4）、终止加载条件 当出现下列情况之一时，即可终止加载： ①在某级荷载作用下，桩顶（复合地基）的沉降量为前一级荷载
作用下沉降量的5倍。 ②某级荷载作用下，桩顶（复合地基）的沉降量大于前一级荷载作用下沉降量的2倍，且经过24小时尚未达到相对稳定标准。 ③已达到设计要求的最大加载量。 （5）、卸载与卸载沉降观测 每级卸载值为每级加载值的二倍，每级卸载后隔30分钟读一次，即可卸下一级荷载，全部卸载后，隔3小时再读一次。 （6）、复合地基承载力特征值的确定： 复合地基可取s/b或s/d等于0.06所对应的压力 4、现场检测： （1）、由委托方根据施工现场具体情况确定检测数量及位置，具体桩号 （2）、加载形式及方法 本试验采用慢（快）速维持荷载法进行，根据场地条件，采用钢梁上配置重物的形式（堆重法）提供试验所需反力，通过油压千斤顶分级施加荷载 (3)、荷载板尺寸 本次试验根据桩间设计参数，采用正方形或圆形荷载板。 (4)、加荷量的确定和荷载的分级 单桩复合地基承载力检测依据《建筑地基处理技术规范》（JGJ79-2002）的有关规定，试验加荷可分为8-12个等级，总加荷量不应少于设计要求值的2倍。
