1柴油喷射系统的发展历程 一直以来，博世都是柴油机燃油喷射技术的先驱和领导者，早在1927年就设计和生产了第一台直列泵及油嘴，为柴油喷射技术的发展奠定了坚实基础。此后，经历了轴向分配泵、电控分配泵和电控直列泵等发展过程，尤其是直列泵技术在几十年后的今天仍在各个领域广泛应用。1994年，生产了第一台商用车电控泵喷嘴系统（UIS），自此柴油喷射系统从位置控制系统发展为时间控制系统，用高速电磁阀直接控制高压柴油喷射，使原来 复杂的机械结构大大简化。随后，第一台单体泵系统（UPS）和第一台电控径向分配泵相继问世。代表着当今最先进的柴油喷射系统—— —电控高压共轨系统于1997年和1999年分别在乘用车和商用车领域实现批量生产，它使喷射压力的产生完全独立于发动机的转速和喷射过程，并由高速电磁阀直接控制高压柴油喷射，实现了从时间控制系统到时间—压力控制系统的飞跃（见图1）。 图1Bosch柴油喷射系统的发展历程 2Bosch电控高压共轨系统的工作原理 2．1高压共轨系统简介 高压共轨燃油喷射技术是通过高压油泵压缩燃油至共轨管内形成高压，再由高压油管分配到每个喷油器，并通过控制喷油器上的高速电磁阀的开启与关闭定时定量地将高压燃油喷射至柴油机燃烧室内，以保证最佳的雾化和燃烧效果，从而使发动机获 Bosch电控高压共轨系统的工作原理和特点 唐永华，张恬 （博世汽车柴油系统股份有限公司技术中心，无锡214028） 摘要：阐述了Bosch柴油喷射系统的发展历程，并介绍了Bosch电控高压共轨系统的组成和工作原理，分析了Bosch 电控高压共轨系统的主要特点。同时指出以Bosch为代表的电控高压共轨技术是当前实现国3及更高排放标准，同时提高柴油机动力输出、降低油耗和噪音的最佳技术方案，是今后国内柴油机应用和发展的必然趋势。 关键词：Bosch；柴油机；电控；共轨系统 中图分类号：U467．48文献标志码：A文章编号：1005－2550（2009）05－0009－05 Working Principle and Key Characteristics of Bosch Diesel Common Rail System TANG Yong－hua，ZHANG Tian （Bosch Automotive Diesel System Co．Ltd．，Wuxi214028，China） Abstract：This article introduces the evolution of Bosch diesel fuel injection system，working principle and key charac-teristics of Bosch common rail system．Based on the analysis of its main characteristics，it points out that Bosch common rail system is the state－of－the－art diesel injection technology to meet China3and future emission standards，and mean-while helps to raise power output，lower fuel consumption and reduce noise emission for diesel engine，therefore，it is an inevitable tendency of Chinese diesel engine application and development． Key words：Bosch；diesel；electronic controlled；common rail system 收稿日期：2009-06-12
柴油机共轨系统 [来源：本网讯 2006/12/26] （日）伊藤泶次古田克则 【摘要】虽然柴油机热效率高，但排放法规的强度也在逐年增加。为此，近年来，具有高度柔性控制的、能进行超高压喷射的共轨系统已逐渐成为主流。介绍了共轨系统的结构、运行、特性及其主要部件??供油泵和喷油器的技术和未来发展趋势。 1 前言 与汽油机相比，柴油机热效率高，也就是说在燃油耗方面占有优势，因此在热衷环保的欧洲，柴油车占据汽车总产量的40%。另一方面，从防止大气污染的观点出发，颗粒（PM）和NOx的排放法规日趋严格，为了应对严格的排放法规，就必须实现燃油的高压喷射化和高度的喷油控制。 本文介绍在近年来可实现超高压喷射且控制自由度高的共轨喷油系统中供油泵和喷油器的 相关技术及其今后的发展动向。 2 共轨系统的构成、运行及特征 图1以日本DENSO公司第二代共轨系统为例示出了系统构成图，图2为系统构成部件的照片。其主要部件为：供油泵（生成高压燃油）、共轨（蓄积高压燃料）、喷油器（喷射燃油）以及控制这些部件的ECU和检测发动机运行状态的各种传感器。共轨系统是把在供油泵中生成的高压燃油蓄积在共轨中，然后通过喷油器中的执行器决定喷油开始和结束的电控燃油喷射系统。 图1 共轨系统构成 图2 系统构成部件 共轨系统的第一个特征是可以实现高压喷射而与发动机的转速无关，燃油喷雾可实现微粒化，从而促进燃油和空气的混合。因此可以实现更完全的燃烧，降低排气中的PM。为了实现这样的超高压喷射，产生高压的供油泵和蓄压的共轨必不可少。 第二个特征是实现了以往喷油系统不能实现的一个燃烧循环中的多次喷油，也提高了燃烧控制自由度。 第三个特征是由于可以修正喷油量，所以喷油精度高。因为考虑到燃油耗和降低排放，所以提高喷油器的喷油控制精度很重要。最近的研究表明，预喷射的喷油量越小，PM和NOx之间的折衷就越弱，为了实现高精度的多次喷射，装有高速执行器的喷油器不可或缺。 3 共轨系统构成部件 以下详细介绍构成上述共轨系统的基本部件：供油泵和喷油器。 3.1 供油泵 如图3的产品发展历史所示，第一代供油泵为卡车用的、以直列式喷油泵为基础的HP0泵，以及乘用车用的、以分配型喷油泵为基础的HP2泵。乘用车用的HP2泵利用电磁阀实现进油量调整，并采用了在分配型喷油泵上卓有成效的内凸轮。HP2泵最大压力为145 MPa，而比这更高的压力对传统的内凸轮方式而言已达到极限。为此，如图4所示，第二代供油泵把柱塞的驱动结构由滚子机构改为平面滑动机构，降低了驱动部分的面压，以实现180 MPa的超高压喷射。进而，作为对应180 MPa 超高压喷射的另一项技术，在采用上述压力供给机构的同时，在柱塞的滑动面上涂覆陶瓷涂层，进行
共轨系统概述BOSCH高压共轨技术 柴油共轨系统特性 传统柴油喷射系统其压力的产生与喷油量跟凸轮与柱塞联系在一起，喷油的压力随着发动机转速与喷油量的增加而增加。这种柴油系统已经无法满足日益严格的排放法规和降低油耗的愿望。 共轨系统（Common Rail Systems，简称CRS）将燃油在高压下贮存在蓄压器（高压油轨）中，从本质上克服了传统柴油机喷射系统的缺陷，其特性有： 喷油压力的产生不依赖于发动机转速与系统喷油量，可根据发动机不同的工况灵活控制喷射压力和油量，从而实现低转速高喷射压力，达到低速高扭矩，低排放及优化燃油经济性的目的。 通过电子控制单元算出理想的喷油量和喷油时间，再由喷油器精确地喷射，甚至多次喷射。更高的系统压力，更好的排放能力，更低的燃油消耗 柴油共轨系统组成 柴油共轨喷射系统由液力系统和电子控制系统构成。其中液力系统又分低压液力系统和高压液力系统。 液力系统 低压液力系统 —油箱 —输油泵 —燃油滤清器 —低压油管 高压液力系统 —高压泵 —高压油轨 —喷油器 —高压油管 电子控制系统（Electronic Diesel Control，简称EDC）
—传感器 —电控单元（Electronic Control Unit，简称ECU） —执行器，包括带电磁阀的喷油器、压力控制阀、预热塞控制单元、 增压压力调节器、废气循环调节器、节流阀等 —线束 其中，喷油器、高压泵、高压油轨、电控单元为柴油共轨系统四大核心的部件。 轨系统示意图 喷油器 喷油器是将燃油雾化并分布在发动机燃烧室的部件。共轨喷油器的喷油时刻和持续时间均经电控单元精确计算后给出信号，再由电磁阀控制。 高压泵 高压泵的作用是将燃油由低压状态通过柱塞将其压缩成高压状态，以满足系统和发动机对燃油喷射压力和喷油量的要求。 高压油轨 高压油轨的作用是存贮燃油，同时抑制由于高压泵供油和喷油器喷油产生的压力波动，确保系统压力稳定。高压油轨为各缸共同所有，其为共轨系统的标志。 电控单元 电控单元就像发动机的大脑，它收集发动机的运行工况参数，结合已存储的特性图谱进行计算处理，并把信号传递给执行器，实现发动机的运行控制、故障诊断等功能。
博世第三代压电控制共轨喷油系统 一、概论 从上世纪80年代起．特别是第一代共轨喷油系统引入汽车柴油机喷油系统领域以来。直喷式柴油机燃烧过程开发的理念就发生了划时代的变化：为了较大幅度地降低废气排放和燃油消耗，应尽可能采用越来越高的喷油压力。这就涉及到如何充分利用高喷油压力的潜力，其中包括提高柴油机的功率、有害物排放量和燃油经济性。而不损害其运转的稳定性和柔和性。 随着柴油机平均有效压力的提高，活塞侧压力的急剧升高使得柴油机的运转噪声明显增大，此时采用位于主喷射之前的预喷射不愧为最合适的应对措施，它可以平缓汽缸压力升高率，从而降低躁声排放。特别是随着轿车舒适性的不断提高，为了进步降低柴油机的燃烧噪声，需要不止一次的预喷射，而且预喷射的油量越来越小，当然对喷油系统的计量精度和重复性的要求就更高了。 在喷油压力继续提高和更严格的排放法规（欧洲2005年实施欧Ⅳ排放标准，北京2006年实施国Ⅲ排放标准）形势下，在主喷射前后补充附加喷射是进一步优化直喷式柴油机燃烧过程的有效途径。一方面，喷油压力进一步升高时，必须采用多次喷射使得燃烧过程始终具有柔和的压力升高率，以便进一步降低燃烧噪声另一方面，机内净化炭烟颗粒始终是直喷式柴油机燃烧过程开发的重要目标，为使缸内燃烧过程中形成的碳烟颗粒能更好地燃烧，还应附加台适的后喷射。这特别适合于发动机中低转速范围，在这些运转工况范围内喷油控制的灵活性显得尤为重要。 随着废气排放法规进一 步严格，为满足欧Ⅳ及以上的 排放法规的要求，轿车柴油机 越来越多地装用吸附式N0X和 颗粒捕集器，这又对喷油系统 提出了另一个要求：为在柴油 机运转期间实现这两种装置 的再生，以持续地保持它们的 净化功能，须在主喷射主后再 补充一部分燃油，以便为吸附 式NO X催化器还原净化NO X， 提供所需的还原剂（CO、HC）图1 发动机不同转速和扭矩工况所学的喷射次数示意图为颗粒捕集器再生提供定期烧掉累积起来的碳烟颗粒所需热量，并提高催化器和颗粒捕集器中的温度，这在中低转速区域更显得特别重要，否则就不能确保它们在该区域中每个运转工况下都能达到进行循环再生所必需的温度。 综合上述要求，喷油系统统必须具备每循环尽量多次的喷射能力，最理想的状况是：在转速低于2500/min的运转工况区最多达5次喷射，在中等转速区2次或3次喷射．而在标定转速区只需单次喷射（图1），这就要求喷油器中的控制阀必须具有很高的工作频响和控制柔性，而且对喷油计量精度和重复性提出了更高的要求。但是，电磁阀控制的喷油器因受电磁线圈的电感和磁滞回线的影响而具有较长的滞后时间，限制了其达到更高的工作频响和控制柔性。
摘要 摘要 本设计基于博世CR柴油机高压共轨电控系统，在深入分析柴油机高压共轨电控系统控制原理的前提下，主要针对电控燃油喷射系统进行了总体控制设计，即高压共轨电控燃油喷射系统的空气供给系统、燃油供给系统设计；高压共轨电控燃油喷射系统的传感器和执行器控制设计；高压共轨电控燃油喷射系统的电子控制单元设计。另外对整个电控系统的控制逻辑进行了划分，总结出五个基本的控制任务，包括状态识别、油量控制、共轨压力控制、喷射控制和驱动，形成了完整的控制方法和实现方法。 关键词：柴油机，高压共轨，电控单元，控制方法
发动机控制技术课程设计任务书 发动机控制技术课程设计任务书 一、设计题目 发动机电控系统设计 以某一具体类型的发动机（如：凌志LS400轿车1UZ-FE型发动机）为对象，结合发动机电控系统设计的要求，选择合适的传感器和执行器等硬件设备，对发动机的主要控制系统或某一控制系统进行硬件设计和软件设计。 控制内容：发动机控制系统包括电子控制汽油喷射（EFI）、电子控制点火提前（ESA）、怠速控制（ISC）、废气再循环控制（EGR）、蒸发污染控制（ECS）、谐波进气增压系统控制（ACIS）、故障诊断（DIAGN）、失效保护与后备功能和怠速混合气浓度调节（CO排放控制）等内容。 二、设计内容 1．原理简介 主要内容：对发动机的构成与工作原理进行简要介绍 2．对象特性描述 主要内容：对所选择的控制对象的特性进行分析和描述 3．控制系统设计 发动机的电子控制系统设计。1）电子控制单元的设计；2）传感器和控制开关；3）各类执行器；4）控制系统的工作过程。主要内容：控制方案的选择与论证；被控参数与控制参数的选择；输入输出系统的设计；画出原理图、方框图和仪表流程图、系统接线图、梯形图；进行程序设计。 三、设计要求 1．课程设计说明书的格式应严格按照学校课程设计格式要求。 2．论理正确、逻辑性强、文理通顾、层次分明、表达确切，并提出自己的见解和观点。 3．课程设计说明书。 前置部分：封面、摘要、设计任务书、目录；主体部分：引言（设计目的、任务与要求等）、正文、结论、参考文献；附录部分：系统方框图和电路原理图、程序清单等。 4．课程设计说明书应包括按上述设计步骤进行设计的分析和思考内容和引用的相关知识。 5．如有程序，必须提供清单。
浅谈柴油机高压共轨技术 浅谈柴油机高压共轨技术 一、高压共轨技术简介我们先来了解下传统柴油发动机燃油喷射 系统的局限性：传统柴油发动机燃油喷射系统的工作过程再按照一定是：柴油通过高压油泵提高油压后，喷入气缸燃的供油定时
和供油量通过喷油器， 烧室。在燃油喷射过程中，由于压力波动，存在二次喷油现象。由于二次喷油不可能完全燃烧，油耗于是增加了烟度和碳氢化合物的排放量， 每次喷射循环后高压油管内的残此外，也增高。尤其随之引起不稳定的喷射，压都会发生变化，严重时不仅喷在低转速区域容易产生上述现象，油不均匀，而且会发生间歇性不喷射现象。为随着发动机自动控制技术的发展和进步，了解决柴油机燃油压力变化所造成的燃油喷射现代柴油机采用了一种 高压共轨电控燃烧缺陷，燃油喷射技术，使柴油机的性能得到了全面提升。,柴油机在机械喷射、增压喷射和普通电喷后轨共。射高压喷高共现来几近年出了轨压电喷技术 是指在高压油泵、压力Rail)Common （- 1 - 传感器和电子控制单元（ECU)组成的闭环系统中,相比于一般的喷油系统,它的压力建立、喷射压力控制和喷油过程相互独立,并
可以灵活地控制。它是由高压油泵将高压燃油输送到公共供油管（Rail),通过公共供油管内的油压实现精确控制,使高压油管压力（Pressure)大小与发动机的转速无关,可 以大幅度减小柴油机供油压力随发动机转 速变化的程度。 另外，共轨喷油系统的高精度零部件的表面加工质量要求高，几何精度高，特殊要求多，其加工都是微米、亚纳米级的精度，代表了目前机械制造行业的最高加工水平。 二、高压共轨系统的组成和工作原理 2.1、高压共轨喷射系统组成 高压共轨喷射系统主要由高压油泵、共轨ECU管、电控喷油器、各种传感器和电控单元- 2 -
柴油机高压共轨电控燃油喷射技术介绍 摘要:传统机械发动机的喷油系统凭借其可靠性、易维护性一直在不断地发展和使用。进入２1世纪以来，随着人们对能源、环保的意识和要求日益提高,传统发动机的脉动喷油系统已经不能够满足现代发动机的要求。因此，现代发动机的共轨燃油喷射技术在避免了传统发动机缺点的基础上,得到了快速的发展,已经成为燃油喷射的主要发展趋势。为了更好的对高压共轨电控发动机燃油喷射系统的理解,现对高压共轨电控燃油喷射系统进行系统的介绍。 1 引言 随着世界各国工程机械、运输车辆等数量增加,柴油机排放的尾气已经成为对地球环境的主要污染原因之一,如何采取措施保护人类赖以生存的地球环境已是当务之急。我国从八十年代起相应制订了有关的标准,将环境保护作为大事来抓。与此同时，世界各国也已开始寻找和探究其他方法和采取其他有效的技术措施主动地减少和控制污染物的排放。共轨式电控燃油喷射技术正是从众多方法和措施中脱颖而出的一项较为成功的控制柴油机污染排放的新技术。 2 高压共轨电控燃油喷射技术发展过程 ２0世纪40年代电控共轨燃油喷射技术首先在航空发动机上应用，20世纪５0年代在赛车发动机上广泛应用。２0世纪90年代，柴油机的电控供油系统开始在实际应用中大量使用。主要有日本电装公司和丰田汽车公司ＥCD-U2系统、博世公司和D－Ｃ公司电控共轨式燃油喷射系统。 国外在柴油机电控高压共轨燃油喷射系统方面的研究开展得较早而且比较深入，有多种共轨系统已经投产，并与整车进行了匹配应用。日本电装公司的EＣD－U2系统是电控高压共轨燃油喷射系统的典型代表，该系统还能实现预喷射和靴型喷射。 共轨喷射的发展大体经历了3个阶段,如表1所示。 从表1中可以看出：共轨喷射的最高喷射压力在不断提高,这样对于喷射品质的提高有着重要的意义。压力越高，燃料雾化越好,颗粒越小越均匀，燃烧越充分，经济性、动力性和排放性均好,但这对喷射系统的要求也越高;喷射的次数不断增加，可以实现满足发动机燃烧和排放的多次喷射,可以控制燃烧的不同阶段喷油量和喷油速率,使燃烧更充分,热效率提高；在最小稳定喷射量上,3个阶段的每次的喷射量在下降,这说明每次喷射时候可以使喷射更均匀、更细密,喷油和断油更干脆，反应灵敏，响应特性好，这样有利于燃烧，减少积炭的产生。

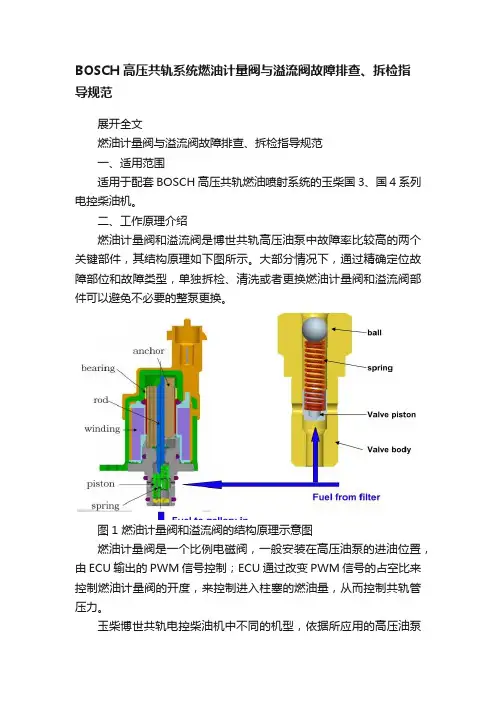

BOSCH共轨系统常见故障排查方法
* 上图为示意图，不代表实际电路,不能直接测量传感器电阻 3. P0699排查思路 ? 排查传感器供电线是否有和高于5.1V 的电压短路 ? 排查ECU 供电模块3给其他传感器供电的线束是否有和高于5.1V 的电压 ? 短路（如油门踏板传感器） ? 排查传感器本身（RDS/APP ）是否失效，或作交叉试验验证ECU 好坏 4. P0698排查思路 ? 排查传感器供电线是否有和低于4.9V 的电压短路 ? 排查ECU 供电模块3给其他传感器供电的线束是否有和低于4.9V 的电压 ? 短路（如油门踏板传感器） ? 排查传感器本身（RDS/APP ）是否失效，或作交叉试验验证ECU 好坏 四、油门踏板传感器相关典型故障码 故障现象 出现油门踏板传感器相关故障码，故障灯点亮，一般导致油门踏板失效，车辆维持一高 于低怠速稳定转速运行 常见故障码 ? P2135 油门踏板2与油门踏板1信号比较不可信（闪码为2-2-1） ? P0123/P0223 油门踏板1和2信号电压值超出上限门槛值（闪码为2-2-1） ? P0122/P0222 油门踏板1和2信号电压值低于上限门槛值（闪码为2-2-1） 排查思路 1. P2135排查思路： ? 排查踏板线束是否开路或短路；踏板本身是否失效 2. P0123/P0223排查思路： ? 排查踏板1/2信号线束是否与电源短路 ? 排查踏板地线是否开路（内部电路示意） ? 排查踏板本身是否损坏 3. P0122/P0222 排查思路：
出现冷却液温度传感器相关故障码，故障灯点亮，一般会产生车辆限速传感器信号电压超过上限门槛值（一般为4.9V）闪码为
柴油机高压共轨喷油系统的现状及发展 然 摘要：随着排放法规的日益严格和柴油机电控技术的不断进步，高压共轨喷油系统作为一种高度柔性控制的燃油喷射系统，以其显著的优越性，已经成为现代柴油机技术的主要发展方向之一。本文介绍了电控高压共轨喷油系统的组成、工作原理和特点，概括了国外的研究状况，最后提出了未来的研究目标和发展趋势。 关键词：柴油机；喷射系统；高压共轨；发展趋势 能源危机和环境污染问题以及世界各国日益严格的排放法规促使人们进一步改善柴油机的燃烧过程，而影响燃烧过程的关键是燃油喷射系统的性能。电控高压共轨喷油系统通过各种传感器检测出发动机的实际运行状况，由计算机计算和处理，可以精确、柔性地控制柴油机喷油量、喷油定时和喷射压力，与传统的喷射技术相比，进一步降低了燃油消耗和排放，增强了动力性能，实现了柴油机综合性能的又一次飞跃。柴油机高压共轨系统在整个燃机行业被公认为20世纪三大突破之一[1]，是21世纪柴油喷射系统的主流。 1电控高压喷油系统的原理和结构 与前两代喷油系统相比,电控共轨燃油喷射系统克服了燃油压力受柴油机转速的影响,不再采用传统的柱塞泵脉动供油原理,而采用了公共控制油道——共轨管,高压油泵只是向公共油道供油以保持所需的共轨压力,通过连续调节共轨压力来控制喷射压力,使其达到与工况相适应的最优数值,而且还使得喷油压力和喷油速率的控制成为
可能,且系统的控制自由度及精度得到了大幅度提高。 高压共轨喷油系统的结构见图1,为典型的电控高压共轨喷射系统,主要由高压泵、带调压阀的共轨管、带电磁阀的喷油器、各种传感器和电控单元(ECU)组成。 图1 高压共轨喷射系统结构 2 国外主要的高压共轨喷射系统 目前,国外在柴油机电控共轨喷射系统方面的研究进展很快,并有多种共轨喷射系统设计并投产。德国Bosch公司、意大利菲亚特集团、英国LUCAS、日本电装公司、美国德尔福公司等世界著名油泵油嘴制造商相继开发了高压共轨系统。 2.1 德国Bosch公司的高压共轨系统 目前为止,Bosch公司总共规划和设计了3代高压共轨系统。如图2所示为Bosch公司的高压共轨喷射系统。第一代已经上世纪批量投放市场,主要应用于轿车,喷射压力达135MPa。第二代于2000年开始批量生产,开始使用具有油量调节功能的高压泵和经改进的电磁阀喷油器,喷射循环由预喷射、主喷射和多级喷射等多次喷射组成,最大
高压共轨(Common Rail)电喷技术是指在高压油泵、压力传感器和电子控制单元(ECU)组成的闭环系统中，将喷射压力的产生和喷射过程彼此完全分开的一种供油方式。它是由高压油泵将高压燃油输送到公共供油管(Rail)，通过公共供油管内的油压实现精确控制，使高压油管压力(Pressure)大小与发动机的转速无关，可以大幅度减小柴油机供油压力随发动机转速变化的程度. 结构及原理 高压共轨系统利用较大容积的共轨腔将油泵输出的高压燃油蓄积 起来，并消除燃油中的压力波动，然后再输送给每个喷油器，通过控 制喷油器上的电磁阀实现喷射的开始和终止。 其主要特点可以概括如下： 共轨腔内的高压直接用于喷射，可以省去喷油器内的增压机构； 而且共轨腔内是持续高压，高压油泵所需的驱动力矩比传统油泵小得 多。 通过高压油泵上的压力调节电磁阀，可以根据发动机负荷状况 以及经济性和排放性的要求对共轨腔内的油压进行灵活调节，尤其优 化了发动机的低速性能。 通过喷油器上的电磁阀控制喷射定时，喷射油量以及喷射速率，还可以灵活调节不同工况下预喷射和后喷射的喷射油量以及与主喷射的间隔。 高压共轨系统由五个部分组成，即高压油泵、共轨腔及高压油管、喷油器、电控单元、各类传感器和执行器。供油泵从油箱将燃油泵入高压油泵的进油口，由发动机驱动的高压油泵将燃油增压后送入共轨腔内，再由电磁阀控制各缸喷油器在相应时刻喷油。 预喷射在主喷射之前，将小部分燃油喷入气缸，在缸内发生预混合或者部分燃烧，缩短主喷射的着火延迟期。这样缸内压力升高率和峰值压力都会下降，发动机工作比较缓和，同时缸内温度降低使得NOx排放减小。预喷射还可以降低失火的可能性，改善高压共轨系统的冷起动性能。 主喷射初期降低喷射速率，也可以减少着火延迟期内喷入气缸内的油量。提高主喷射中期的喷射速率，可以缩短喷射时间从而缩短缓燃期。 主要生产商 目前世界上主要有三大公司在研发和生产柴油机高压共轨系统，日本电装、德国博世和美国德尔福。共轨系统将燃油压力产生和燃油喷射分离开来，如果把单体泵柴油喷射技术比做柴油技术的革命的话，那共轨就可以称作反叛了，因为它背离了传统的柴油系统而近似于顺序汽油喷射系统。共轨系统开辟了降低柴油发动机排放和噪音的新途径。 由于其强大的技术潜力，今天各制造商已经把目光定在了共轨系统第3代——压电式(piezo)共轨系统，压电执行器代替了电磁阀，于是得到了更加精确的喷射控制。没有了回油管，在结构上更简单。压力从200～2000帕弹性调节。最小喷射量可控制在0.5mm3，减小了烟度和NOX的排放。 应用背景 日趋严重的能源危机，成为全世界内燃机行业关注的焦点，也使柴油机越来越受到用户青睐。与汽油机相比柴油机有很多优势：能减少20%~25%的CO2废气排放，车速较低时的加速性能更有优势，平均燃油消耗低25%~30%，能提供更多的驾驶乐趣。因此，有人大胆对全球汽车产量中柴油机的发展趋势进行了预测，并按区域划分世界汽车产量中的柴油机比例。但是，与汽油机相比，柴油机的排放控制又是一个难点。为满足排放标准，柴油机先进的燃油喷射系统———高压共轨技术成为业内人士关注的焦点。前些年，高压共轨技术是外资一统天下，现在这种局面被打破了。 排放标准的提升必然推动发动机技术的发展 发展前景
船用电控共轨柴油机的最新技术特点和管理 [摘要]阐述了电控共轨柴油机的工作过程和特点，着重分析比较两大主流机型（SulzerRT-flex和MAN-B＆WME／ME-C）。通过与传统型柴油机在性能和结构上的比较，介绍了电控柴油机的优点，探讨船用柴油机电子喷射燃油系统的运行管理措施，指出电控共轨燃油喷射系统NOx排放可完全符合MARPOL73／78国际防污公约的最新要求，从而进一步改善船舶柴油机的经济性、可靠性。这是船用柴油机的发展方向。 1.前言 随着科学电子技术迅猛发展，微型计算机已越来越广泛地应用在船舶动力控制和监测中。为了提高燃油经济性、降低排放要求、提高可靠性和操作的灵活性，实现适时调节，电控共轨柴油机已成为发展的必然趋势。经过各大厂商的不懈努力，全电控型的柴油机终于在2003年研制成功并得到实船验证，这标志着柴油机的发展经历了又一次质的飞跃。 2.传统柴油机和电控型柴油机的区别。 传统的柴油机是由调速器控制其喷油量，由凸轮控制其喷油定时、进排气等过程，能使柴油机在额定工况下实现性能的优化。但是当柴油机的工况、海况、外界环境、燃油品质发生变化，凸轮轴磨损或者机械间隙改变导致喷油正时、喷油速率、配气正时、气阀时面值等参数偏离其设计的最佳值时，均会影响柴油机经济性能。 船用柴油机工作过程的燃烧效率，燃油消耗以及废气排放污染，一直是人们关注的问题。根据国际海事组织《MARPOL73／78公约》的规定对船舶柴油机NOx 的排放进行了严格的限制。而控制其最有效的手段是降低最高燃烧温度及控制燃气在高温下停留的时间。 电控型柴油机也称为智能型柴油机，即将电子设备及软件应用于船用柴油机并成为其重要部分的新型柴油机。根据柴油机燃烧理论，主要是应用了电控技术，通过控制燃油喷射正时、喷油量、喷射速率、压力以及进、排气阀正时，能够有效地实现柴油机在各种负荷下的性能最优化，从而达到在满足最新排放要求下，提高其经济性、可靠性、操纵灵活性和延长使用寿命。 3.电控共轨型柴油机 3.1目前两种主流智能型船用柴油机的比较 W?rtsil?公司SulzerRT-flex系列柴油机采用的共轨系统和MAN-B&W公司的ME／ME-C系列柴油机采用的电控燃油喷射系统，具有一定的差别：（1）油轨方面。SulzerRT-flex机型的公共油轨有两个，一是20MPa的滑油，它的作用是因为电子控制系统中所输出的能量有限而作为驱动排气阀、气缸起动阀和喷射控制装置；二是100MPa的重油，它作为柴油机的燃料油，在油轨中等待喷射。而MAN-B&WME机型的公共油轨仅一个20MPa滑油，它作为动力油使用。轨压上的差别很大程度上取决于油轨的密封技术，因此对油轨的管理就要区
博世共轨系统简介 为满足国三排放标准，国内多数卡车及柴油机企业将技术路线定为高压共轨，目前高压共轨技术主要被博世、德尔福、电装等公司掌握，其中博世的高压共轨系统占有绝大部分市场份额。 技术升级随之而来的是车辆使用等方面的变化，为了更好地普及国三电控共轨系统的知识，让大家更好的用好车，我们在博世共轨系统的官网上找到了一些共轨系统的基础知识，现在整理出来，与大家一起分享。 ●柴油共轨系统组成 柴油共轨喷射系统由液力系统和电子控制系统构成。其中液力系统又分低压液力系统和高压液力系统。 共轨系统示意图 液力系统
低压液力系统： —油箱 —输油泵 —燃油滤清器 —低压油管 高压液力系统： —高压泵 —高压油轨 —喷油器 —高压油管 电子控制系统（Electronic Diesel Control，简称EDC） —传感器 —电控单元（Electronic Control Unit，简称ECU） —执行器，包括带电磁阀的喷油器、压力控制阀、预热塞控制单元、增压压力调节器、废气循环调节器、节流阀等 —线束 ●共轨系统的四大核心部件 其中，喷油器、高压泵、高压油轨、电控单元为柴油共轨系统四大核心的部件。
喷油器是将燃油雾化并分布在发动机燃烧室的部件。共轨喷油器的喷油时刻和持续时间均经电控单元精确计算后给出信号，再由电磁阀控制。 2.高压泵 高压泵的作用是将燃油由低压状态通过柱塞将其压缩成高压状态，以满足系统和发动机对燃油喷射压力和喷油量的要求。
高压油轨的作用是存贮燃油，同时抑制由于高压泵供油和喷油器喷油产生的压力波动，确保系统压力稳定。高压油轨为各缸共同所有，其为共轨系统的标志。 4.电控单元 电控单元就像发动机的大脑，它收集发动机的运行工况参数，结合已存储的特性图谱进行计算处理，并把信号传递给执行器，实现发动机的运行控制、故障诊断等功能。
柴油机高压共轨喷油系统的现状及发展 陈然 摘要：随着排放法规的日益严格和柴油机电控技术的不断进步，高压共轨喷油系统作为一种高度柔性控制的燃油喷射系统，以其显著的优越性，已经成为现代柴油机技术的主要发展方向之一。本文介绍了电控高压共轨喷油系统的组成、工作原理和特点，概括了国内外的研究状况，最后提出了未来的研究目标和发展趋势。 关键词：柴油机；喷射系统；高压共轨；发展趋势 能源危机和环境污染问题以及世界各国日益严格的排放法规促使人们进一步改善柴油机的燃烧过程，而影响燃烧过程的关键是燃油喷射系统的性能。电控高压共轨喷油系统通过各种传感器检测出发动机的实际运行状况，由计算机计算和处理，可以精确、柔性地控制柴油机喷油量、喷油定时和喷射压力，与传统的喷射技术相比，进一步降低了燃油消耗和排放，增强了动力性能，实现了柴油机综合性能的又一次飞跃。柴油机高压共轨系统在整个内燃机行业被公认为20世纪三大突破之一[1]，是21世纪柴油喷射系统的主流。 1电控高压喷油系统的原理和结构 与前两代喷油系统相比,电控共轨燃油喷射系统克服了燃油压力受柴油机转速的影响,不再采用传统的柱塞泵脉动供油原理,而采用了公共控制油道——共轨管,高压油泵只是向公共油道供油以保持所需的共轨压力,通过连续调节共轨压力来控制喷射压力,使其达到与工况相适应的最优数值,而且还使得喷油压力和喷油速率的控制成为
可能,且系统的控制自由度及精度得到了大幅度提高。 高压共轨喷油系统的结构见图1,为典型的电控高压共轨喷射系统,主要由高压泵、带调压阀的共轨管、带电磁阀的喷油器、各种传感器和电控单元(ECU)组成。 图1 高压共轨喷射系统结构 2 国外主要的高压共轨喷射系统 目前,国外在柴油机电控共轨喷射系统方面的研究进展很快,并有多种共轨喷射系统设计并投产。德国Bosch公司、意大利菲亚特集团、英国LUCAS、日本电装公司、美国德尔福公司等世界著名油泵油嘴制造商相继开发了高压共轨系统。 2.1 德国Bosch公司的高压共轨系统 目前为止,Bosch公司总共规划和设计了3代高压共轨系统。如图2所示为Bosch公司的高压共轨喷射系统。第一代已经上世纪批量投放市场,主要应用于轿车,喷射压力达135MPa。第二代于2000年开始批量生产,开始使用具有油量调节功能的高压泵和经改进的电磁阀喷油器,喷射循环由预喷射、主喷射和多级喷射等多次喷射组成,最大
博世共轨整车功能使用手册 广西玉柴机器股份有限公司 工程研究院电控系统研发部 2014-04
目录 1巡航控制功能 (3) 2PTO功能 (5) 3怠速微调 (7) 4最高车速限制 (8) 5辅助起动功能 (9) 6辅助停机和强制怠速功能 (9) 7电子智能省油功能 (10) 8远程油门功能 (12) 9排气制动和缸内制动功能 (13) 10起动机控制 (15) 11格栅预热控制 (16) 12空调继电器控制 (18) 13电子风扇控制 (19) 14水报警功能 (21) 15机油压力温度CAN显示 (21) 161档限扭矩功能 (22) 17发动机最高转速限制 (23) 18发动机转速输出特性 (23) 19电子油门特性 (23) 20诊断请求功能 (24) 21一些报文的使用说明 (26) 21.1FlEco（燃油经济性）报文 (26) 21.2FrmMng_FlConsum（累计燃油消耗量）报文 (27) 21.3EBC1（电子刹车控制）报文 (28) 21.4TSC1-AE/DE/PE/VE（扭矩/转速控制）报文 (28)
1巡航控制功能 1.1功能定义 巡航控制的基本功能是使车辆实现按照需求的车速自动稳定行驶。ECU接收来自车速传感器和各种开关的信号，根据需求车速与实际车速的背离情况，按照既定的控制策略实时计算出驱动车辆稳定行驶所需的驱动扭矩，以达到车辆自动稳定行驶的目的。 1.2系统组成 系统硬件组成包括 巡航控制开关组（巡航恢复开关、巡航停止开关、巡航调整开关+、巡航调整开关-） 车速传感器 刹车开关（主刹车开关、冗余刹车开关） 离合器开关 1.3巡航控制流程示意Array 1.4巡航控制使能与退出条件 1.4.1巡航控制功能的使能条件 车速在标定合适范围内；

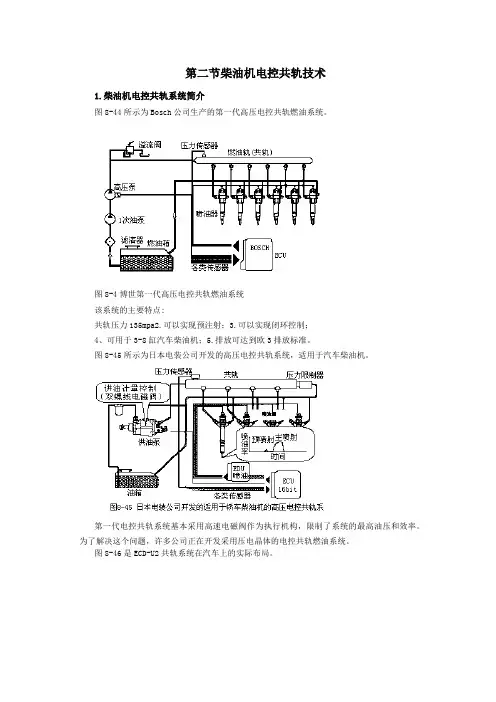

第二节柴油机电控共轨技术 一、柴油机电控共轨系统简介 图8-44是博世公司生产的第一代高压电控共轨燃油系统。 图8-4 BOSCH 第一代高压电控共轨燃油系统 该系统的主要特点： 共轨压力为135 MPa；2、可实现预喷射；3、可实现闭环控制； 4、可用于3-8缸轿车柴油机； 5、排放可达欧3排放标准。 图8-45是日本电装公司开发的适用于轿车柴油机的高压电控共轨系统。 第一代电控共轨系统基本上是采用高速电磁阀作为执行器，承受的最高油压及系统的效率受到了限制，为了解决这一难题，许多公司正在开发采用压电晶体的电控共轨燃油系统。 图8-46是ECD-U2共轨系统在汽车上的实际布置图
电控共轨系统的特点可以概括如下： (1)自由调节喷油压力（共轨压力）：利用共轨压力传感器测量共轨内的燃油压力，从而调整供油泵的供油量。 (2)自由调节喷油量：以发动机的转速及油门开度信息等为基础，由计算机计算出最佳喷油量，通过控制喷油器电磁阀的通电、断电时刻及通电时间长短，直接控制喷油参数。 (3)自由调节喷油率形状：根据发动机用途的需要，设置并控制喷油率形状：预喷射、后喷射、多段喷射等。 (4)自由调节喷油时间：根据发动机的转速和负荷等参数，计算出最佳喷油时间，并控制电控喷油器在适当的时刻开启，在适当的时刻关闭等，从而准确控制喷油时间。 在电控共轨系统中，由各种传感器——发动机转速传感器、油门开度传感器、温度传感器等，实时检测出发动机的实际运行状态，由ECU根据预先设计的计算程序进行计算后，定出适合于该运行状态的喷油量、喷油时间、喷油率等参数，使发动机始终都能在最佳状态下工作。 德国博世公司和日本电装公司的研究结果均表明：在直喷式柴油机中，采用电控共轨式燃油系统与采用普通凸轮驱动的泵管嘴系统相比，电控共轨系统与发动机匹配时更加方便灵活。其突出优点可以归纳如下： （1）广阔的应用领域（用于轿车和轻型载货车，每缸功率可达30kW，用于重型载货车以及机车和船舶用柴油机，每缸功率约可达200kW左右）。 (2)更高的喷油压力，目前可达140 MPa，不久的将来计划达到180Mpa。 (3)喷油始点、喷油终点可以方便地改变。 (4)可以实现预喷射、主喷射和后喷射，可以根据排放等要求实现多段喷射。

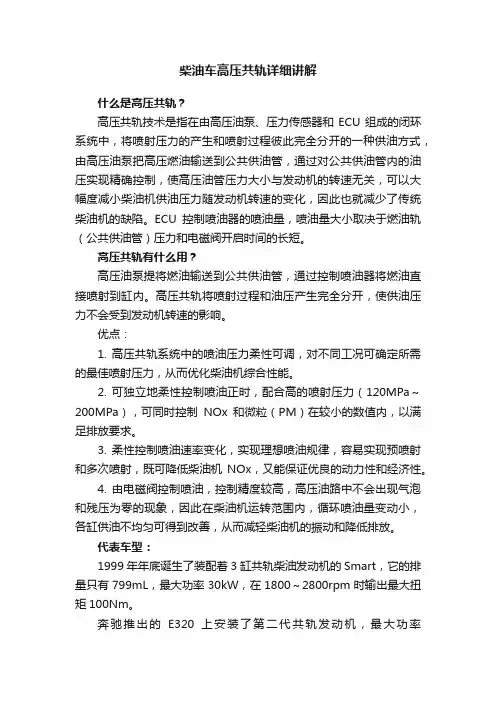

详谈柴油机高压共轨电喷技术高压共轨(Common Rail)电喷技术是指在高压油泵、压力传感器和电子控制单元(ECU)组成的闭环系统中，将喷射压力的产生和喷射过程彼此完全分开的一种供油方式。它是由高压油泵将高压燃油输送到公共供油管(Rail)，通过公共供油管内的油压实现精确控制，使高压油管压力(Pressure)大小与发动机的转速无关，可以大幅度减小柴油机供油压力随发动机转速变化的程度. 共轨技术是指高压油泵、压力传感器和ECU组成的闭环系统中，将喷射压力的产生和喷射过程彼此完全分开的一种供油方式，由高压油泵把高压燃油输送到公共供油管，通过对公共供油管内的油压实现精确控制，使高压油管压力大小与发动机的转速无关，可以大幅度减小柴油机供油压力随发动机转速的变化，因此也就减少了传统柴油机的缺陷。ECU控制喷油器的喷油量，喷油量大小取决于燃油轨(公共供油管)压力和电磁阀开启时间的长短。 共轨系统将燃油压力产生和燃油喷射分离开来，如果把单体泵柴油喷射技术比做柴油技术的革命的话，那共轨就可以称作反叛了，因为它背离了传统的柴油系统而近似于顺序汽油喷射系统。共轨系统开辟了降低柴油发动机排放和噪音的新途径。 欧洲可以说是柴油车的天堂，在德国柴油轿车占了39%。柴油轿车已有了近70年的历史，而最近10年可以说柴油发动机有了突飞猛进的发展。在1997年，博世与奔驰公司联合开发了共轨柴油喷射系统(Common Rail System)。今天在欧洲，众多品牌的轿车都配有共轨柴油发动机，如标致公司就有HDI共轨
柴油发动机，菲亚特公司的JTD发动机，而德尔福则开发了Multec DCR柴油共轨系统。 共轨系统与柴油喷射系统的区别 共轨系统与之前以凸轮轴驱动的柴油喷射系统不同，共轨式柴油喷射系统将喷射压力的产生和喷射过程彼此完全分开。电磁阀控制的喷油器替代了传统的机械式喷油器，燃油轨中的燃油压力由一个径向柱塞式高压泵产生，压力大小与发动机的转速无关，可在一定范围内自由设定。共轨中的燃油压力由一个电磁压力调节阀控制，根据发动机的工作需要进行连续压力调节。电控单元作用于喷油器电磁阀上的脉冲信号控制燃油的喷射过程。喷油量的大小取决于燃油轨中的油压和电磁阀开启时间的长短，及喷油嘴液体流动特性。 燃油喷射压力是柴油发动机的重要指标，因为它联系着发动机的动力、油耗、排放等。共轨柴油喷射系统已将燃油喷射压力提高到1800巴 近年发展 最近2年，匹配直喷柴油发动机的轿车在欧洲得到了显著发展，有着高效和出色的燃油经济性，并降低了发动机噪音。直喷柴油发动机使用的是泵喷嘴系统，国内生产的1.9TDI宝来就应用这一系统，最高喷射压力可达到1800巴。泵喷嘴直喷系统好虽好，但燃油压力不能保持恒定，随着排放控制的更加苛刻，就需要更高及恒定的柴油喷射压力和更完善的电子控制，于是众多制造商们就把优点更多的柴油共轨系统作为柴油发动机的发展方向。这一系统有很高的燃油压力，并能提供弹性燃油分配控制，通过ECU灵活地控制燃油分配、燃油喷射时间、
柴油机高压共轨电控喷射系统介绍 一、共轨技术 在汽车柴油机中，高速运转使柴油喷射过程的时间只有千分之几秒，实验证明，在喷射过程中高压油管各处的压力是随时间和位置的不同而变化的。由于柴油的可压缩性和高压油管中柴油的压力波动，使实际的喷油状态与喷油泵所规定的柱塞供油规律有较大的差异。油管内的压力波动有时还会在主喷射之后，使高压油管内的压力再次上升，达到令喷油器的针阀开启的压力，将已经关闭的针阀又重新打开产生二次喷油现象，由于二次喷油不可能完全燃烧，于是增加了烟度和碳氢化合物（HC）的排放量，油耗增加。此外，每次喷射循环后高压油管内的残压都会发生变化，随之引起不稳定的喷射，尤其在低转速区域容易产生上述现象，严重时不仅喷油不均匀，而且会发生间歇性不喷射现象。为了解决柴油机这个燃油压力变化的缺陷，现代柴油机采用了一种称"共轨"的技术。 共轨技术是指高压油泵、压力传感器和ECU组成的闭环系统中，将喷射压力的产生和喷射过程彼此完全分开的一种供油方式，由高压油泵把高压燃油输送到公共供油管，通过对公共供油管内的油压实现精确控制，使高压油管压力大小与发动机的转速无关，可以大幅度减小柴油机供油压力随发动机转速的变化，因此也就减少了传统柴油机的缺陷。ECU控制喷油器的喷油量，喷油量大小取决于燃油轨（公共供油管）压力和电磁阀开启时间的长短。共轨式喷油系统于二十世纪90 年代中后期才正式进入实用化阶段。高压共轨系统可实现在传统喷油系统中无法实现的功能，其优点有： a、共轨系统中的喷油压力柔性可调，对不同工况可确定所需的最佳喷射压力，从而优化柴油机综合性能。 b、可独立地柔性控制喷油正时，配合高的喷射压力（120Mpa～200MPa），可同时控制NOx和微粒（PM）在较小的数值内，以满足排放要求。 c、柔性控制喷油速率变化，实现理想喷油规律，容易实现预喷射和多次喷射，既可降低柴油机NO x，又能保证优良的动力性和经济性。 d、由电磁阀控制喷油，其控制精度较高，高压油路中不会出现气泡和残压为零的现象，因此在柴油机运转范围内，循环喷油量变动小，各缸供油不均匀可得到改善，从而减轻柴油机的振动和降低排放。 由于高压共轨系统具有以上的优点，现在国内外柴油机的研究机构均投入了很大的精力对其进行研究。比较成熟的系统有：德国BOSCH公司的CR系统、日本电装公司的ECD-U2系统、意大利的FIAT集团的unijet系统、英国的DELPHI DIESEL SYSTEMS公司的LDCR 系统等。 二、高压共轨电控燃油喷射系统及基本单元 高压共轨电控燃油喷射系统主要由电控单元、高压油泵、蓄压器(共轨管)、电控喷油器以及各种传感器等组成。低压燃油泵将燃油输入高压油泵，高压油泵将燃油加压送入高压油轨(蓄压器)，高压油轨中的压力由电控单元根据油轨压力传感器测量的油轨压力以及需要进行调节，高压油轨内的燃油经过高压油管，根据机器的运行状态，由电控单元从预设的map图中确定合适的喷油定时、喷油持续期由电液控制的电子喷油器将燃油喷入气缸。 1、高压油泵 高压油泵的供油量的设计准则是必须保证在任何情况下的柴油机的喷油量与控制油量之和的需求以及起动和加速时的油量变化的需求。由于共轨系统中喷油压力的产生于燃油喷射过程无关，且喷油正时也不由高压油泵的凸轮来保证，因此高压油泵的压油凸轮可以按照峰值扭矩最低、接触应力最小和最耐磨的设计原则来设计凸轮。
