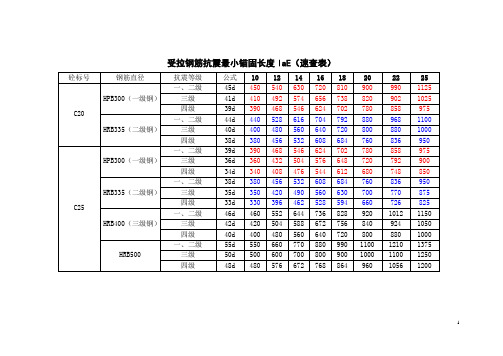

受拉钢筋的最小锚固长度l aE，l a表
创作编号：BG7531400019813488897SX 创作者：别如克*
For personal use only in study and research; not for commercial use 注：1、本表数据采用Excel中的ceiling函数计算，偏于安全。本表系普通保护层厚度的受拉钢筋锚固长度，一般不再需要乘以任何调整系数；当锚固钢筋的保护层厚度为3d时，表中数值可乘以0.8，保护层厚度为5d时，表中数值可乘以0.7；保护层厚度在3d~5d之间时，可在0.7~0.8范围内线性内插。 2、钢筋直径d≤25施工过程中有可能被扰动钢筋的锚固长度，可在≥28或受扰动栏直接查表，既≥28，又受扰动，该栏数值乘以1.1。 3、受压钢筋锚固长度，表中数值乘以0.7，基础钢筋和框架柱钢筋、剪力墙竖向分布钢筋都不得按受压钢筋锚固。 4、钢筋采用机械锚固时，表中数值乘以0.6。 5、弯锚时，水平段最小长度取表中数值乘以0.4+15d 90°直钩。 6、HPB300光面受拉钢筋的锚固和连接，除三四级抗震的剪力墙竖向钢筋可做5d长的90°直钩外，应做180°回头钩，表中数值尚未包括，预算和下料时，锚固 须另外增加6.25d，搭接须另外增加12.5d。 7、人防工程的锚固长度不区分人防等级，都是laF=1.05la，与三级抗震锚固长度相同；所以一、二级抗震设防的人防工程，锚固长度由抗震锚固长度laE控制，
三、四级抗震设防的人防工程和非抗震设防的人防工程，钢筋锚固长度由laF控制。 8、除具体设计和国家建筑标准设计图集有专门要求的外，任何情况下，受拉钢筋锚固长度不应小于200mm，搭接长度不应小于300mm。 唐才均（一丁）2013年4月28日(星期日)友情奉献
根据《钢筋混凝土设计规范》11.1.7规定: 受拉钢筋抗震锚固长度LaE，计算公式：LaE＝ζaE La。 式中：LaE——受拉钢筋抗震锚固长度； ζaE——为抗震锚固长度修正系数，对一、二级抗震等级取1.15，对三级抗震等级取1.05，对四级抗震等级取1.00。 La——受拉钢筋锚固长度（非抗震）。 一、受拉钢筋最小锚固长度（la、laE） 非抗震受拉钢筋最小锚固长度la 注： 1. HPB235级钢筋（光面钢筋）的末端应做180度弯钩，弯后平直段长度应≥3d。 2.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。 3. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1.25。 4. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且配有箍筋时，其锚固长度可将表值乘以修正系数0.8。 5.任何情况下锚固长度应≥250mm。 6.当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数0.7。 7.当计算中充分利用纵向钢筋的抗压强度时，受压钢筋的锚固长度不应小于受拉锚固长度la 的0.7倍。机械锚固措施不得用于受压钢筋的锚固。
二、受拉钢筋最小抗震锚固长度laE 1.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。 2. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1.25。 3. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且配有箍筋时，其锚固长度可将表值乘以修正系数0.8。 4. 当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数0.7。 5. 四级抗震的锚固长度laE按非抗震的锚固长度la采用，即laE=la。 Lab和LaE 的区别： Lab=a*ft/fy，Lab为基本锚固长度，a为钢筋的外型系数，光圆钢筋取0.16，带肋钢筋取0.14，ft、fy分别为混凝土、钢筋抗拉强度设计值。 LaE=ζaE*Lab，ζaE抗震锚固长度修正系数，一二级抗震取1.15，三级抗震取1.05，四级1.0. 另外补充LabE，这个是基本抗震锚固长度，比如框架梁柱中钢筋锚到混凝土中的投影长度分别要求不小于0.4LabE、0.5LabE，
受拉钢筋最小锚固长度 l a 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
受拉钢筋最小锚固长度（l a、l aE）【资料来源】《简明高层钢筋混凝土结构设计手册》（第二版） 非抗震受拉钢筋最小锚固长度l a 混凝土强度 等级HPB235级钢筋 d≤25 HRB335级钢筋HRB400和RRB400级钢筋 d≤25 d＞25 d≤25 d＞25 C20 31d 38d 42d 46d 51d C25 27d 33d 36d 40d 44d C30 24d 29d 32d 35d 39d C35 22d 27d 30d 32d 35d ≥C40 20d 25d 27d 30d 33d 注：1. HPB235级钢筋（光面钢筋）的末端应做1800弯钩，弯后平直段长度应≥3d。 2.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值 乘以修正系数。 3. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝 土构件中），其锚固长度应将表值乘以修正系数。 4. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且 配有箍筋时，其锚固长度可将表值乘以修正系数。 5.任何情况下锚固长度应≥250mm。 6.当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数。 7.当计算中充分利用纵向钢筋的抗压强度时，受压钢筋的锚固长度不应小于受拉 锚固长度l a 的倍。机械锚固措施不得用于受压钢筋的锚固。
受拉钢筋最小抗震锚固长度l aE 注：1.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数。 2. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝 土构件中），其锚固长度应将表值乘以修正系数。 3. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且 配有箍筋时，其锚固长度可将表值乘以修正系数。 4.当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数。 5.四级抗震的锚固长度l aE 按非抗震的锚固长度l a 采用，即l aE =l a 。
纵向受拉钢筋的最小锚固长度l a和一、二级、三级抗震等级的抗震锚固长度l aE (一) 注：1、所有锚固长度均应l a≥250 。 2、Ⅰ级钢筋两端必须加弯钩。HPB235钢筋为受拉时，其末端应做成180°弯钩。弯钩平直段长度 不应小于3 d 。当受压时，可不做弯钩。 3、当弯锚时，有些部位的锚固长度为≥0.4l a + 15 d ，见各类构件的标准构造详图。 4、当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应乘以修正系数 1.1 。
纵向受拉钢筋的最小锚固长度l a和一、二级、三级抗震等级的抗震锚固长度l aE (二) 注：1、所有锚固长度均应l a≥250 。 2、Ⅰ级钢筋两端必须加弯钩。HPB235钢筋为受拉时，其末端应做成180°弯钩。弯钩平直段长度 不应小于3 d 。当受压时，可不做弯钩。 3、当弯锚时，有些部位的锚固长度为≥0.4l a + 15 d ，见各类构件的标准构造详图。
注：1、所有锚固长度均应l a≥250 。 2、Ⅰ级钢筋两端必须加弯钩。HPB235钢筋为受拉时，其末端应做成180°弯钩。弯钩平直段长度 不应小于3 d 。当受压时，可不做弯钩。 3、当弯锚时，有些部位的锚固长度为≥0.4l a + 15 d ，见各类构件的标准构造详图。 4、当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应乘以修正系数 1.1 。
注：1、所有锚固长度均应l a≥250 。 2、Ⅰ级钢筋两端必须加弯钩。HPB235钢筋为受拉时，其末端应做成180°弯钩。弯钩平直段长度 不应小于3 d 。当受压时，可不做弯钩。 3、当弯锚时，有些部位的锚固长度为≥0.4l a + 15 d ，见各类构件的标准构造详图。 4、当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应乘以修正系数 1.1 。
受拉钢筋最小锚固长度（l a、l aE） 【资料来源】《简明高层钢筋混凝土结构设计手册》（第二版） 非抗震受拉钢筋最小锚固长度l a 注：1. HPB235级钢筋（光面钢筋）的末端应做1800弯钩，弯后平直段长度应≥3d。 2.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘 以修正系数1.1。 3. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土 构件中），其锚固长度应将表值乘以修正系数1.25。 4. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且配 有箍筋时，其锚固长度可将表值乘以修正系数0.8。 5.任何情况下锚固长度应≥250mm。 6.当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数0.7。 7.当计算中充分利用纵向钢筋的抗压强度时，受压钢筋的锚固长度不应小于受拉锚 固长度l a的0.7倍。机械锚固措施不得用于受压钢筋的锚固。
受拉钢筋最小抗震锚固长度l aE 注：1.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。 2. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土 构件中），其锚固长度应将表值乘以修正系数1.25。 3. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且配 有箍筋时，其锚固长度可将表值乘以修正系数0.8。 4.当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数0.7。 5.四级抗震的锚固长度l aE按非抗震的锚固长度l a采用，即l aE=l a。
钢筋最小锚固和搭接长度 受拉钢筋最小锚固长度（la、laE） 非抗震受拉钢筋最小锚固长度la 混凝土强度等级HPB235级钢筋d≤25 HRB335级钢筋 HRB400和RRB400级钢筋 d≤25 d＞25 d≤25 d＞25 C20 31d 38d 42d 46d 51d C25 27d 33d 36d 40d 44d C30 24d 29d 32d 35d 39d C35 22d 27d 30d 32d 35d ≥C40 20d 25d 27d 30d 33d标号越大la越小，钢筋型号越大la 越大 注：1. HPB235级钢筋（光面钢筋）的末端应做1800弯钩，弯 后平直段长度应≥3d。 2.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚 固长度应将表值乘以修正系数1.1。 3. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数 1.25。
4. 当HRB335、HRB400和RRB400级钢筋，在锚固区的混凝土保护层厚度＞3d且配有箍筋时，其锚固长度可将表值乘以修正系 数0.8。 5.任何情况下锚固长度应≥250mm。 6.当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系 数0.7。 7.当计算中充分利用纵向钢筋的抗压强度时，受压钢筋的锚固长度不应小于受拉锚固长度la的0.7倍。机械锚固措施不得用于受压 钢筋的锚固。 受拉钢筋最小抗震锚固长度laE 混凝土强度等级一、二级抗震三级抗震HRB335级钢筋HRB400和RRB400级钢筋HRB335级钢筋 HRB400和RRB400级钢筋 d≤25 d＞25 d≤25 d＞25 d≤25 d＞25 d≤25 d＞25 C20 44d 48d 53d 58d 40d 44d 48d 53d C25 38d 42d 46d 50d 35d 38d 42d 46d C30 34d 37d 41d 45d 31d 34d 37d 41d C35 31d 34d 37d 41d 28d 31d 34d 37d
钢筋锚固长度表(总6页) --本页仅作为文档封面，使用时请直接删除即可-- --内页可以根据需求调整合适字体及大小--
下图为03G101-1图集第34页的受拉钢筋抗震锚固长度查询表 常规情况下可以通过查表直接得到锚固长度Lae，较为方便。
下图为11G101-1图集第53页基本锚固长度（Lab）、基本抗震锚固长度（LabE）查询表 新版图集中如需求得锚固长度La及抗震锚固长度Lae需要根据表中的基本锚固长度乘以几个系数才能求得，相比03G图集查询相对麻烦，应部分网友建议，现将直径25划分以及环氧树脂涂层带肋钢筋划分条件调整至查询表范围内，以方便有需要的朋友直接查询。
表中数值均是根据GB50010-2010《混凝土结构设计规范》第条之公式推导计算的，黄色部分为图集数值与计算数值不同之处，不知是图集计算错误还是图集有意如此所致，图集中此处数值为31d，环氧树脂涂层为39d，直径大于25为34d，直径大于25的环氧树脂涂层钢筋为43d（均比表中数值大1），如无需显示环氧树脂涂层钢筋，可见下表 以上内容仅是个人整理，以方便查询，原作者不能保证被转载后之数据无误，如有转载请注明原帖出处。 钢筋的表示方法有很多种，在不同的施工中用到的钢筋会不一样，一般在标识钢筋符号的时候要注意钢筋的根数、直径和等级，还有中心距等等，钢筋主要分为有Ⅰ级钢筋、Ⅱ级钢筋、Ⅲ级钢筋、Ⅳ级钢筋、Ⅴ级钢筋等等，这些钢筋的表示方法不一样，下面我们就简单的来看看： 热扎钢筋等级和直径符号：
这种钢筋符号的表示方法主要是根据钢筋的外形，性能和等级来分得，可以看出，钢筋的性能分为很多种，等级也分很多种，我们在购买钢筋的时候就要注意这些问题。 钢筋的标注：
下图为03G101-1图集第34页的受拉钢筋抗震锚固长度查询表 常规情况下可以通过查表直接得到锚固长度Lae，较为方便。
下图为11G101-1图集第53页基本锚固长度（Lab）、基本抗震锚固长度（LabE）查询表
新版图集中如需求得锚固长度La及抗震锚固长度Lae需要根据表中的基本锚固长度乘以几个系数才能求得，相比03G图集查询相对麻烦，应部分网友建议，现将直径25划分以及环氧树脂涂层带肋钢筋划分条件调整至查询表范围内，以方便有需要的朋友直接查询。 表中数值均是根据GB50010-2010《混凝土结构设计规范》第8.3.1条之公式推导计算的，黄色部分为图集数值与计算数值不同之处，不知是图集计算错误还是图集有意如此所致，图集中此处数值为31d，环氧树脂涂层为39d，直径大于25为34d，直径大于25的环氧树脂涂层钢筋为43d（均比表中数值大1），如无需显示环氧树脂涂层钢筋，可见下表 以上内容仅是个人整理，以方便查询，原作者不能保证被转载后之数据无误，如有转载请注明原帖出处。
钢筋的表示方法有很多种，在不同的施工中用到的钢筋会不一样，一般在标识钢筋符号的时候要注意钢筋的根数、直径和等级，还有中心距等等，钢筋主要分为有Ⅰ级钢筋、Ⅱ级钢筋、Ⅲ级钢筋、Ⅳ级钢筋、Ⅴ级钢筋等等，这些钢筋的表示方法不一样，下面我们就简单的来看看： 热扎钢筋等级和直径符号： 这种钢筋符号的表示方法主要是根据钢筋的外形，性能和等级来分得，可以看出，钢筋的性能分为很多种，等级也分很多种，我们在购买钢筋的时候就要注意这些问题。
钢筋的标注： 一般在施工过程中，我们还是会对所需钢筋的数量和大小，以及钢筋间的直径做一个表示，表示方法就是以上的这种表示方法了，在施工过程中才能做得比较完善。 一般钢筋的表示方法： 以上是一般的钢筋的表示符号，这些符号在建筑施工图中是比较常见的，通过这些我们就能了解到具体的钢筋的某一个部位的衔接了。
人防工程纵向受拉钢筋最小锚固长度laF和绑扎接头的搭接长度lFL 一、人防设计规范GB50038-2005钢筋锚固长度afl, 搭接长度lfl规定： 二、混凝土结构设计规范 GB 50010-2002钢筋锚固长度Lae规定 第11.1.7条有抗震设防要求的混凝土结构构件，其纵向受力钢筋的锚固和连接接头除应符合本规范第9.3节和第9.4节的有关规定外，尚应符合下列要求： 1、纵向受拉钢筋的抗震锚固长度Lae应按下列公式计算： 一、二级抗震等级：Lae =1.15 La ，三级抗震等级：Lae=1.05 La 四级抗震等级：Lae = La 式中 La--纵向受拉钢筋的锚固长度，按本规范第9.3.1条确定。 2、当采用搭接接头时，纵向受拉钢筋的抗震搭接长度L le应按下列公式计算： L le =ζLae ，式中ζ--纵向受拉钢筋搭接长度修正系数，按本规范第9.4.3条确定。 纵向受拉钢筋搭接长度修正系数表9.4.3 纵向钢筋搭接接头面积百分率(%) ≤25 50 100 ζ 1.2 1.4 1.6 3、钢筋混凝土结构构件的纵向受力钢筋的连接可分为两类：绑扎搭接；机械连接或焊接。宜接不同情况选用合适的连接方式； 4、纵向受力钢筋连接接头的位置宜避开梁端、柱端箍筋加密区；当无法避开时，应采用满足等强度要求的高质量机械连接接头，且钢筋接头面积百分率不应超过50%； 2 三、综合以上规范，人防系数和抗震系数不同时考虑，人防工程纵向受拉钢筋最小锚固长度laF，和绑扎接头的搭接长度L lFE 如下 1．不抗震、三级、四级抗震人防工程纵向受拉钢筋最小锚固长度laF是普通钢筋砼结构纵向受拉钢筋最小锚固长度的1.05倍，laF=1.05 la 如下表 不抗震、三级、四级抗震人防工程纵向受拉钢筋最小锚固长度LaF 表1 钢筋种类混凝土强度等级 C20 C25 C30 C35 ≥C40 d≤25 d>25 d≤25 d>25 d≤25 d>25 d≤25 d>25 d≤25 d>25 HPB255 33d 33d 28d 28d 25d 25d 23d 23d 21d 21d HRB335 41d 45d 35d 39d 31d 34d 29d 31d 26d 29d HRB400 49d 53d 42d 46d 37d 41d 34d 38d 31d 34d 2．不抗震、三级、四级抗震人防工程绑扎接头的搭接长度L lf，当搭接接头面积不大于25％时, L lf=1.2 LaF；当搭接接头面积不大于50％时，L lf=1.4 LaF；LaF按表1数值。
依据《钢筋混凝土设计规范》11.1.7要求: 受拉钢筋抗震锚固长度LaE，计算公式：LaE＝ζaE La。 式中：LaE——受拉钢筋抗震锚固长度； ζaE——为抗震锚固长度修正系数，对一、二级抗震等级取1.15，对三级抗震等级取1.05，对四级抗震等级取1.00。 La——受拉钢筋锚固长度（非抗震）。 一、受拉钢筋最小锚固长度（la、laE） 非抗震受拉钢筋最小锚固长度la 注： 1. HPB235级钢筋（光面钢筋）末端应做180度弯钩，弯后平直段长度应≥3d。 2.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。 3. HRB335、HRB400和RRB400级环氧树脂涂层钢筋（用于三类环境钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1.25。
4. 当HRB335、HRB400和RRB400级钢筋，在锚固区混凝土保护层厚度＞3d且配有箍筋时，其锚固长度可将表值乘以修正系数0.8。 5.任何情况下锚固长度应≥250mm。 6.当钢筋末端采取机械锚固时，其锚固长度可将表值乘以修正系数0.7。 7.当计算中充足利用纵向钢筋抗压强度时，受压钢筋锚固长度不应小于受拉锚固长度la0.7倍。机械锚固方法不得用于受压钢筋锚固。 二、受拉钢筋最小抗震锚固长度laE 1.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。 2. HRB335、HRB400和RRB400级环氧树脂涂层钢筋（用于三类环境钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1.25。 3. 当HRB335、HRB400和RRB400级钢筋，在锚固区混凝土保护层厚度＞3d且配有箍筋时，其锚固长度可将表值乘以修正系数0.8。
受拉钢筋最小锚固长度（l a、l aE） 【资料来源】《简明高层钢筋混凝土结构设计手册》（第二版） 非抗震受拉钢筋最小锚固长度l a 受拉钢筋最小抗震锚固长度l aE
注:1.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数1.1。 2。 HRB335、HRB400和RRB400级的环氧树脂涂层钢筋(用于三类环境的钢筋混凝土构件中）,其锚固长度应将表值乘以修正系数1。25. 3. 当HRB335、HRB400和RRB400级钢筋,在锚固区的混凝土保护层厚度＞3d且配有箍 筋时，其锚固长度可将表值乘以修正系数0.8. 4。当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数0.7. 5.四级抗震的锚固长度l aE 按非抗震的锚固长度l a 采用，即l aE =l a . 纵向受拉钢筋最小搭接长度（l l、l lE） 【资料来源】《简明高层钢筋混凝土结构设计手册》(第二版）
非抗震纵向受拉钢筋最小搭接长度l l 注：1. HPB235级钢筋（光面钢筋）的末端应做1800弯钩,弯后平直段长度应≥3d。 2.当钢筋在混凝土施工过程中易受扰动（如滑模施工)时，其锚固长度应将表值乘以修 正系数1.1。 3。 HRB335、HRB400和RRB400级的环氧树脂涂层钢筋(用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数1。25。 4. 表中最小搭接长度适用于纵向钢筋搭接接头面积百分率≤25%的情况。当接头面积 百分率为50%时，应将表值搭接长度乘以增大系数1.17;当接头面积百分率为100％时,应将表值搭接长度乘以增大系数1。34；接头面积百分率为中间值时，搭接长度增大系数可用插入法确定. 5。任何情况下，纵向受拉钢筋绑扎搭接接头的搭接长度均应≥300mm。 6。受压钢筋，当搭接连接时,其受压搭接长度不应小于纵向受拉搭接长度l 的0。7 l
