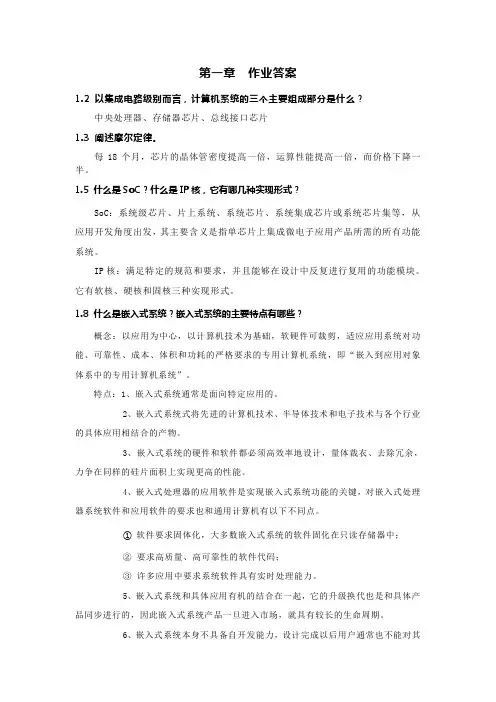

微处理器系统结构与嵌入式系统设计(第二版)答案全
一
1.2 以集成电路级别而言，计算机系统的三个主要组成部分是什么？
中央处理器、存储器芯片、总线接口芯片
1.3 阐述摩尔定律。
每18个月，芯片的晶体管密度提高一倍，运算性能提高一倍，而价格下降一半。
1.5 什么是SoC？什么是IP核，它有哪几种实现形式？
SoC：系统级芯片、片上系统、系统芯片、系统集成芯片或系统芯片集等，从应用开发角度出发，其主要含义是指单芯片上集成微电子应用产品所需的所有功能系统。
IP核：满足特定的规范和要求，并且能够在设计中反复进行复用的功能模块。它有软核、硬核和固核三种实现形式。
1.8 什么是嵌入式系统？嵌入式系统的主要特点有哪些？
概念：以应用为中心，以计算机技术为基础，软硬件可裁剪，适应应用系统对功能、可靠性、成本、体积和功耗的严格要求的专用计算机系统，即“嵌入到应用对象体系中的专用计算机系统”。
特点：1、嵌入式系统通常是面向特定应用的。
2、嵌入式系统式将先进的计算机技术、半导体技术和电子技术与各个行业的具体应用相结合的产物。
3、嵌入式系统的硬件和软件都必须高效率地设计，量体裁衣、去除冗余，力争在同样的硅片面积上实现更高的性能。
4、嵌入式处理器的应用软件是实现嵌入式系统功能的关键，对嵌入式处理器系统软件和应用软件的要求也和通用计算机有以下不同点。
①软件要求固体化，大多数嵌入式系统的软件固化在只读存储器中；
②要求高质量、高可靠性的软件代码；
③许多应用中要求系统软件具有实时处理能力。
5、嵌入式系统和具体应用有机的结合在一起，它的升级换代也是和具体产品同步进行的，因此嵌入式系统产品一旦进入市场，就具有较长的生命周期。
6、嵌入式系统本身不具备自开发能力，设计完成以后用户通常也不能对其中的程序功能进行修改，必须有一套开发工具和环境才能进行开发。
二
2.2 完成下列逻辑运算
（1）101+1.01 = 110.01
（2）1010.001-10.1 = 111.101
（3）-1011.0110 1-1.1001 = -1100.1111 1
（4）10.1101-1.1001 = 1.01
（5）110011/11 = 10001
（6）(-101.01)/(-0.1) = 1010.1
2.3 完成下列逻辑运算
（1）1011 0101∨1111 0000 = 1111 0101
（2）1101 0001∧1010 1011 = 1000 0001
（3）1010 1011⊕0001 1100 = 1011 0111
2.4 选择题
（1） 下列无符号数中最小的数是( A )。
A ．H (01A5)
B ．B
(1,1011,0101) C ．D (2590) D ．O
(3764) （2） 下列无符号数中最大的数是( B )。
A ．
B (10010101) B ．O
(227) C ．H (96) D ．D
(143) （3） 在机器数( A )中，零的表示形式是唯一的。
A ．补码
B ．原码
C ．补码和反码
D ．原码和反码
（4） 单纯从理论出发，计算机的所有功能都可以交给硬件实现。而事实上，硬件只实现比较简单的功能，复杂的功能则交给软件完成。这样做的理由是( BCD )。
A ．提高解题速度
B ．降低成本
C ．增强计算机的适应性，扩大应用面
D ．易于制造
（5） 编译程序和解释程序相比，编译程序的优点是( D )，解释程序的优点是( C )。
A ．编译过程(解释并执行过程)花费时间短
B ．占用内存少
C ．比较容易发现和排除源程序错误
D ．编译结果(目标程序)执行速度快
2.5通常使用逻辑运算代替数值运算是非常方便的。例如，逻辑运算AND将两个位组合的方法同
乘法运算一样。哪一种逻辑运算和两个位的加法
几乎相同？这样情况下会导致什么错误发生？
逻辑运算OR和两个位的加法几乎相同。
问题在于多个bit的乘或加运算无法用AND或OR运算替代，因为逻辑运算没有相应的进位机制。
2.6 假设一台数码相机的存储容量是256MB，如
果每个像素需要3个字节的存储空间，而且一张
照片包括每行1024个像素和每列1024个像素，那么这台数码相机可以存放多少张照片？
每张照片所需空间为：1024*1024*3=3MB
则256M可存照片数为：256MB/3MB≈85张。
2.14某测试程序在一个40 MHz处理器上运行，其目标代码有100 000条指令，由如下各类指令
及其时钟周期计数混合组成，试确定这个程序的
有效CPI、MIPS的值和执行时间。
指令类指令计时钟周期
3.1 简述流水线技术的特点。（1） 流水线把一个处理过程分解为若干个子过程，每个子过程由一个专门的功能部件来实现。因此，流水线实际上是把一个大的处理功能部件分解为多个独立的功能部件，并依靠它们的并行工作来提高吞吐率。（2） 流水线中各段的时间应尽可能相等，否则将引起流水线堵塞和断流。（3） 流水线每一个功能部件的前面都要有一个缓冲寄存器，称为流水寄存器。（4） 流水技术适合于大量重复的时序过程，只有在输入端不断地提供任务，才能充分发挥流水线的效率。（5） 流水线需要有通过时间和排空时间。在这两个时间段中，流水线都不是满负荷工作。 3.2 解决流水线瓶颈问题有哪两种常用方法？答：细分瓶颈段与重复设置瓶颈段 3.3 有一条指令流水线如下所示： （1 用两给出条指 （1） （24? 变八级流水线（细分） ? 重复设置部件 )(ns 85 1 T n TP 1pipeline -== 3.4 有一个流水线由4段组成，其中每当流过第三段时，总要在该段循环一次，然后才能流到第4段。如果每段经过一次所需的时间都是△t ，问： （1）当在流水线的输入端连续地每△t 时间输入一个任务时，该流水线会发生什么情况？ （2）此流水线的最大吞吐率为多少？如果每2△t 输入一个任务，连续处理10个任务时，其实际吞吐率和效率是多少？ （3）当每段时间不变时，如何提高流水线的吞吐率？人连续处理10个任务时，其吞吐率提高多少？ 解：（1）会发生流水线阻塞情况。

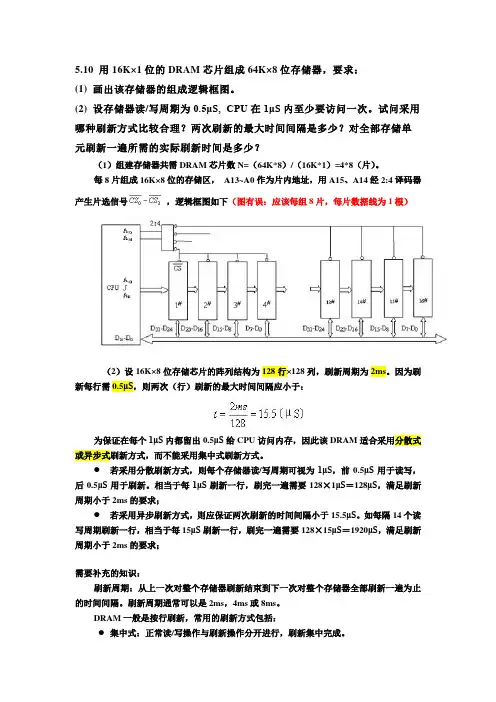

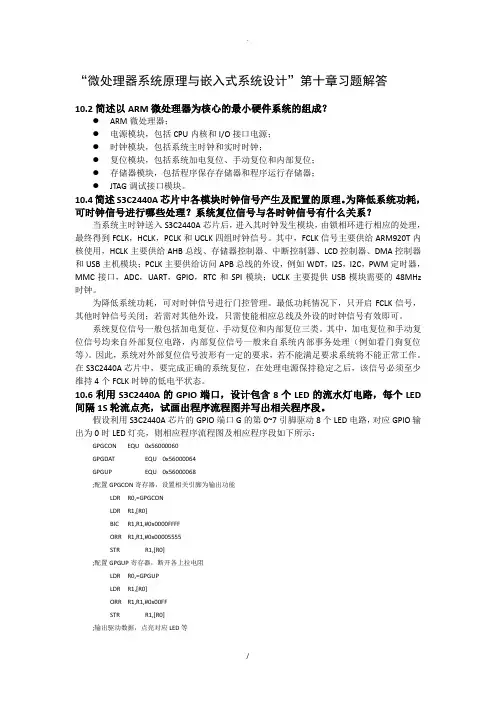

（2） （3）重复设置部件 吞吐率提高倍数＝ t t ??2310 75 ＝1.64 3.5 有一条动态多功能流水线由5段组成，加法用1、3、4、5段，乘法用1、2、5段，第2段的时间为2△t ，其余各段的时间均为△t ，而且流水线的输出可以直接返回输入端或暂存于相应的流水线寄存器中。现在该流水线上计算 ∏=+4 1 )(i i i B A ，画出时空图，并计算其吞吐率、加速比和效率。 ＋B 4；再计算由图可见，它在18个△t 时间中，给出了7个结果。所以吞吐率为： 如果不用流水线，由于一次求积需3△t ，一次求和需5△t ，则产生上述7个结果共需（4×5+3×3）△t =29△t 。所以加速比为： 该流水线的效率可由阴影区的面积和5个段总时空区的面积的比值求得： 3.6 在一个5段流水线处理机上,各段执行时间均为△t,需经9△t 才能完成一个任务,其预约表如下所示。 段23 时间 入 A 1 B 1 A 2 B 2 A 3 B 3 A 4 B 4 A B C D A × B C ×D
