回火问题基础知识
奥氏体回火处理
奥氏体回火处理是一种较?特殊的热处理方法，主要程序是将钢材淬入温度介於S曲线鼻部与Ar’’（Ms点）温度之间的热浴，直到过冷奥氏体完全变态成变韧体才取出空冷的一种热处理方法，亦称?变韧淬火，它不需要再行回火处理。奥氏回火的最大特色是可得高硬度、高韧性兼具的材质，一般而言，转变温度愈高，强硬度愈低，但可增进低温韧性；转变温度愈接近Ms温度，所得之强度、硬度皆大增，且伸长率及断面收缩率亦大增，颇适合小型工件之大量生?。
马氏体回火处理
马氏体回火处理是将钢材淬入Ms与Mf温度范围之间的热浴，经过长时间持温后，使过冷合金奥氏体体一部分变态成马氏体，一部分变态成下贝氏体。此种热处理后，可不必再行回火处理，且可降低一般淬火回火之急剧程度；其最终组织为回火马氏体及贝氏体之混合，因此拥有高硬度和高韧性的组合。主要的缺点是需要保持?温的时间甚久，在工业应用上较不经济。
回火的种类及应用
根据工件性能要求的不同，按其回火温度的不同，可将回火分为以下几种：
（一）低温回火（150－250度）
低温回火所得组织为回火马氏体。其目的是在保持淬火钢的高硬度和高耐磨性的前提下，降低其淬火内应力和脆性，以免使用时崩裂或过早损坏。它主要用于各种高碳的切削刃具，量具，冷冲模具，滚动轴承以及渗碳件等，回火后硬度一般为HRC58－64。
（二）中温回火（350－500度）
中温回火所得组织为回火屈氏体。其目的是获得高的屈服强度，弹性极限和较高的韧性。因此，它主要用于各种弹簧和热作模具的处理，回火后硬度一般为HRC35－50。
（三）高温回火（500－650度）
高温回火所得组织为回火索氏体。习惯上将淬火加高温回火相结合的热处理称为调质处理，其目的是获得强度，硬度和塑性，韧性都较好的综合机械性能。因此，广泛用于汽车，拖拉机，机床等的重要结构零件，如连杆，螺栓，齿轮及轴类。回火后硬度一般为HB200－330。
回火脆性处理
回火处理要避开几个会?生回火脆性的温度范围，这些脆化温度范围视钢材种类而有所不同，包括：（1）270℃至350℃脆化（又称低温回火脆性或A脆性），大多数的碳钢及低合金钢，都在此温度范围内发生脆化现象；
（2）400℃至550℃脆化，通常构造用合金钢在此温度范围内会?生脆化现象；
（3）475℃脆化（特别指Cr含量超过13%的肥粒体系不湫钢）；
（4）500℃至570℃脆化，针对工具钢或高速钢在此温度范围加热，会析出分?均匀的碳化物，?生二次硬化效果，但也易导致脆性。
钢回火的目的

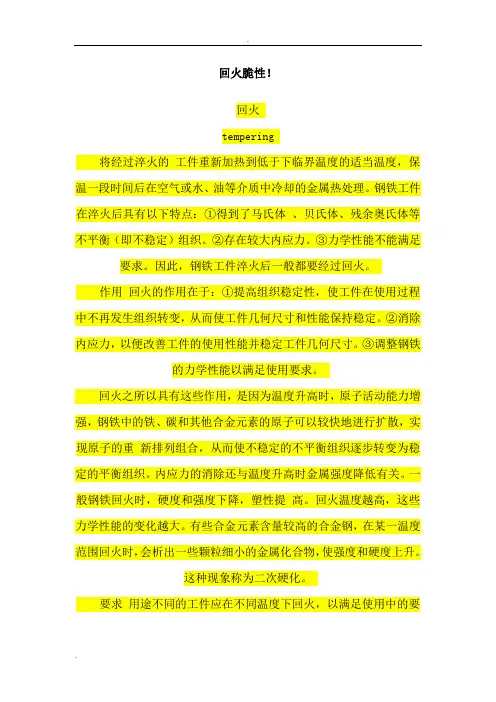

淬火钢回火时,随着回火温度的升高,通常其强度,硬度降低，而塑性，韧性提高。但在某些温度范围内回火时，钢的冲击韧性不仅没有提高，反而显著降低，这种脆化现象称为回火脆性。因此，一般不在 250－350度进行回火，这就是因为淬火钢在这个温度范围内回火时要发生回火脆性。这种回火脆性称为低温回火脆性或第一类回火脆性。产生低温回火脆
性的原因，目前还不十分清楚。一般认为是由于碳化物以断续的薄片状沿马氏体片或马氏体条的界面析出所造成的。这种硬而脆的薄片碳化物与马氏体间的结合较弱，降低了马氏体晶界处的强度，因而使冲击韧性反而下降。
1．降低脆性，消除或减少内应力，钢件淬火后存在很大内应力和脆性，如不及时回火往往会使钢件发生变形甚至开裂。
2．获得工件所要求的机械性能，工件经淬火后硬度高而脆性大，为了满足各种工件的不同性能的要求，可以通过适当回火的配合来调整硬度，减小脆性，得到所需要的韧性，塑性。3．稳定工件尺寸
4．对于退火难以软化的某些合金钢，在淬火（或正火）后常采用高温回火，使钢中碳化物适当聚集，将硬度降低，以利切削加工。
钢的回火

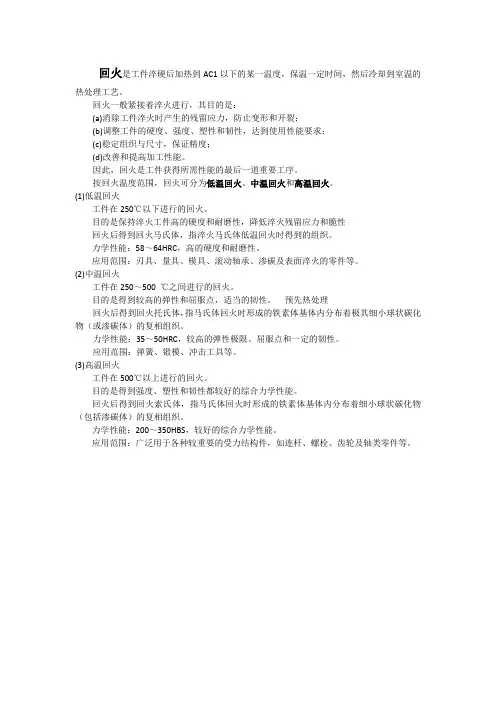

将已经淬火的钢重新加热到一定温度，再用一定方法冷却称为回火。其目的是消除淬火产生的内应力，降低硬度和脆性，以取得预期的力学性能。回火分高温回火、中温回火和低温回火三类。回火多与淬火、正火配合使用。
⑴调质处理：淬火后高温回火的热处理方法称为调质处理。高温回火是指在500-650℃之间进行回火。调质可以使钢的性能，材质得到很大程度的调整，其强度、塑性和韧性都较好，具有良好的综合机械性能。
⑵时效处理：为了消除精密量具或模具、零件在长期使用中尺寸、形状发生变化，常在低温回火后（低温回火温度150-250℃）精加工前，把工件重新加热到 100-150℃，保持5-20小时，这种为稳定精密制件质量的处理，称为时效。对在低温或动载荷条件下的钢材构件进行时效处理，以消除残余应力，稳定钢材组织和尺寸，尤为重要。
回火热处理优缺点及常见问题解决方法 100℃热水回火之优点 低温回火常使用180℃至200℃左右来回火，使用油煮回火。其实若使用100℃的热水来进行回火，会有许多优点，包括：（1）100℃的回火可以减少磨裂的发生；（2）100℃回火可使工件硬度稍增，改善耐磨性；（3）100℃的热水回火可降低急速加热所產生裂痕的机会；（4）进行深冷处理时，降低工件发生深冷裂痕的机率，对残留沃斯田体有缓衝作用，增加材料强韧性；（5）工件表面不会產生油焦，表面硬度稍低，适合磨床研磨加工，亦不会產生油煮过热乾烧之现象。二次硬化之高温回火处理 对於工具钢而言，残留应力与残留沃斯田体均对钢材有著不良的影响，浴消除之就要进行高温回火处理或低温回火。高温回火处理会有二次硬化现象，以SKD11而言，530℃回火所得钢材硬度较200℃低温回火稍低，但耐热性佳，不会產生时效变形，且能改善钢材耐热性，更可防止放电加工之加工变形，益处甚多。 在300℃左右进行回火处理，為何会產生脆化现象？ 部分钢材在约270℃至300℃左右进行回火处理时，会因残留沃斯田体的分解，而在结晶粒边界上析出碳化物，导致回火脆性。二次硬化工具钢当加热至500℃~600℃之间时才会引起分解，在300℃并不会引起残留沃斯田体的分解，故无300℃脆化的现象產生。 回火產生之回火裂痕 以淬火之钢铁材料经回火处理时，因急冷、急热或组织变化之故而產生之裂痕，称之為回火裂痕。常见之高速钢、SKD11模具钢等回火硬化钢在高温回火后急冷也会產生。此类钢材在第一次淬火时產生第一次麻田散体变态，回火时因淬火產生第二次麻田散体变态（残留沃斯田体变态成麻田散体），而產生裂痕。因此要防止回火裂痕，最好是自回火温度作徐徐冷却，同时淬火再回火的作业中，亦应避免提
热处理培训资料 常见热处理问题与解答 （1）淬火常见问题与解决技巧 ※Ms点随C%的增加而降低 淬火时，过冷沃斯田体开始变态为麻田散体的温度称之为Ms点，变态完成之温度称之为Mf点。%C含量愈高，Ms点温度愈降低。0.4%C碳钢的Ms温度约为350℃左右，而0.8%C碳钢就降低至约200℃左右。 ※淬火液可添加适当的添加剂 （1）水中加入食盐可使冷却速率加倍：盐水淬火之冷却速率快，且不会有淬裂及淬火不均匀之现象，可称是最理想之淬硬用冷却剂。食盐的添加比例以重量百分比10%为宜。 （2）水中有杂质比纯水更适合当淬火液：水中加入固体微粒，有助于工件表面之洗净作用，破坏蒸气膜作用，使得冷却速度增加，可防止淬火斑点的发生。因此淬火处理，不用纯水而用混合水之淬火技术是很重要的观念。 （3）聚合物可与水调配成水溶性淬火液：聚合物淬火液可依加水程度调配出由水到油之冷却速率之淬火液，甚为方便，且又无火灾、污染及其它公害之虞，颇具前瞻性。 （4）干冰加乙醇可用于深冷处理容液：将干冰加入乙醇中可产生-76℃之均匀温度，是很实用的低温冷却液。 ※硬度与淬火速度之关联性 只要改变钢材淬火冷却速率，就会获得不同的硬度值，主要原因是钢材内部生成的组织不同。当冷却速度较慢时而经过钢材的Ps曲线，此时沃斯田体变态温度较高，沃斯田体会生成波来体，变态开始点为Ps点，变态终结点为Pf点，波来体的硬度较小。若冷却速度加快，冷却曲线不会切过Ps曲线时，则沃斯田体会变态成硬度较高的麻田散体。麻田散体的硬度与固溶的碳含量有关，因此麻田散体的硬度会随着%C含量之增加而变大，但超过0.77%C后，麻田散体内的碳固溶量已无明显增加，其硬度变化亦趋于缓和。 ※淬火与回火冷却方法之区别 淬火常见的冷却方式有三种，分别是：（1）连续冷却；（2）恒温冷却及（3）阶段冷却。为求淬火过程降低淬裂的发生，临界区域温度以上，可使用高于临界冷却速率的急速冷却为宜；进入危险区域时，使用缓慢冷却是极为重要的关键技术。因此，此类冷却方式施行时，使用阶段冷却或恒温冷却（麻回火）是最适宜的。
1.回火的定义与目的 回火是将淬火后的金属成材或零件加热到某一温度，保温一定时间后，以一定方式冷却的热处理工艺，回火是淬火后紧接着进行的一种操作，通常也是工件进行热处理的最后一道工序，因而把淬火和回火的联合工艺称为最终热处理。 钢件在淬火状态下有以下三个主要特征。 （1）组织特征 根据钢件尺寸、加热温度、时间、转变特征及利用的冷却方式，钢件淬火后的组织主要由马氏体或马氏体＋残余奧氏体组成，此外，还可能存在一些未溶碳化物。马氏体和残余奥氏体在室温下都处于亚稳定状态，它们都有向铁衆体加渗碳体的稳定状态转化的趋势。 （2）硬度特征 由碳原子引起的点阵畸变通过硬度表示出来，它随过饱和度（即含碳量)的增加而增加。淬火组织硬度、强度高，塑性、韧性低。 （3）应力特征 包括微观应力和宏现应力，前者与碳原子引起的点阵畸变有关，尤其是与髙碳马氏体达到最大值有关，说明淬火时马氏体处于紧张受力状态之中；后者是由于淬火时横截面上形成的温差而产生的，工件表面或心部所处的应力状态是不同的，有拉应力或压应力，在工件内部保持平衡。如不及时消除淬火钢件的内应力，会引起零件的进一步变形乃至开裂。
综上所述，淬火工件虽有髙硬度与髙强度，但跪性大，组织不稳定，且存在较大的淬火内应力，因此必须经过回火处理才能使用。一般来说，回火工艺是钢件淬火后必不可少的后续工艺，它也是热处理过程的最后一道工序，它賦予工件最后所需要的性能。 回火是将淬火钢加热到Ac1以下的某一温度，保温一定时间，然后冷却到室温的热处理工艺。它的主要目的为： （1）合理地调整钢的硬度和强度，提高钢的韧性，使工件满足使用要求； （2）稳定组织，使工件在长期使用过程中不发生组织转变，从而稳定工件的形状与尺寸； （3） 降低或消除工件的淬火内应力，以减少工件的变形，并防止开裂。 2.淬火钢回火时的组织转变 淬火钢件回火时，按回火温度的髙低和组织转变的特征，可将钢的回火过程分为以下5个阶段。 （1）马氏体中碳原子的偏聚 马氏体是C在α-Fe中的过饱和间隙固溶体，C原子分布在体心立方的扁八面体间隙之中，造成了很大的弹性畸变，因此升高了马氏体的能量，使之处于不稳定的状态。在100℃以下回火时，C、N等间隙原子只能短距离扩散迁移，在晶体内部重新分布形成偏聚状态，以降低弹性应变能。对于板条马氏体，因有大量位错，C原子便偏聚于位错线附近，所以淬火钢在室温附近放置时，碳原子向位错线附近偏聚。对于片状马氏体，C原子则偏聚在一定晶面上，形成薄片状偏聚区。这些偏聚区的含碳量高于马氏体的平均含碳量，为碳化物的析出创造了条件。
常见的芯片故障现象 常见的芯片故障现象 1994-06-24 ■逻辑功能错 我们可以把各种芯片看成是一个具有一定功能的“黑盒子”，对这个黑盒子的内部结构和工作原理可以不作过多的了解，只要知道它的输入信号与输出信号之间对应的逻辑关系就行了。如果黑盒子对于正确的输入信号得不到正确的输出结果，那么就称这种故障为逻辑功能错或逻辑错。产生这种故障的原因可能是芯片内部的组件错、组件间的连线短路或开路、内部逻辑电路与芯片的输入输出引脚脱焊等。芯片的逻辑错是最常见的一种芯片故障，现象比较明显，也比较容易检查。■芯片的速度不好 芯片的执行速度是指一组正确的输入经过芯片之后得到一组正确并且是稳定的输出所需要的时间。如果某个芯片的门延时过长，产生的信号逻辑上虽然正确，但很长时间电平还不稳定或不满足时序要求，有所偏移，便会产生不稳定故障或随机故障。由于286和386兼容机的速度比PC/XT等微机严格得多，所以在速度较高的微机系统中，因为芯片的速度不好而产生时序故障的现象时有发生。在诊断和测试时不容易检查到芯片的速度特性，因此排除这种故障比较困难。■芯片击穿 芯片击穿是指芯片的某一对或某一组输入输出引脚之间呈现完全导通状态，有时表现为个别引脚和多个引脚与电源引脚或地线引脚直接导通。芯片击穿以后，不但自身的逻辑功能不正常，而且还常常将自己的输入或输出端固定为恒定电平，使得它的上一级芯片的输出出现逻辑错。这种现象多出现在具有三态输入输出的处理器芯片或总线驱动芯片上，这类故障的最大特点是短路，可用万用表进行检查。 ■芯片的驱动能力差 在电路的设计当中需要根据不同的接口要求先用不同的接口芯片，并且要求芯片的输出信号去驱动的芯片数小于允许的扇出值。芯片的扇出值满足不了额定指标，就会造成系统或某个局部电路在连接设备较少时工作正常，随着设备的增加，系统工作便不正常，甚至根本无法工作。这类故障多发生在I/O接口，很难使用软件或测试仪器检查，所以检查维修都比较困难。 ■其它随机性故障 其它随机性故障有抗干扰能力差、热稳定性不好和芯片之间的匹配性差等几种情况，主要是由于微机使用时间太长或在设计生产过程中存在严重缺陷。 在维修前对故障设备作一个正确的故障性质判断，对维修工作会起到非常重要的作用。如果遇到的是一个“死机”的系统板，能很快确定它属于“固定性”故障，便不用检查芯片之间有无干扰，不用检查电路设计时 布线是否有错。如果出现随机性死机则不宜使用固定逻辑错误时的检查方法。正确地分析故障性质会使你“事半功倍”，反之会使你花费很多无效劳动并增加许多不必
正火，回火，退火，淬火的区别 1.退火 把钢加热到一定温度并在此温度下保温，然后缓慢冷却到室温． 退火有完全退火、球化退火、去应力退火等几种。 a将钢加热到预定温度，保温一段时间，然后随炉缓慢冷却称为完全退火．目的是降低钢的硬度，消除钢中不均匀组织和内应力． b，把钢加热到７５０度，保温一段时间，缓慢冷却至５００度下，最后在空气中冷却叫球化退火．目的是降低钢的硬度，改善切削性能，主要用于高碳钢． c，去应力退火又叫低温退火，把钢加热到５００～６００度，保温一段时间，随炉缓冷到３００度以下，再室温冷却．退火过程中组织不发生变化，主要消除金属的内应力． 2.正火 将钢件加热到临界温度以上30-50℃,保温适当时间后，在静止的空气中冷却的热处理工艺称为正火。 正火的主要目的是细化组织，改善钢的性能，获得接近平衡状态的组织。 正火与退火工艺相比，其主要区别是正火的冷却速度稍快，所以正火热处理的生产周期短。故退火与正火同样能达到零件性能要求时，尽可能选用正火。 3.淬火
将钢件加热到临界点以上某一温度（45号钢淬火温度为840-860℃,碳素工具钢的淬火温度为760～780℃）,保持一定的时间，然后以适当速度在水（油）中冷却以获得马氏体或贝氏体组织的热处理工艺称为淬火。 淬火与退火、正火处理在工艺上的主要区别是冷却速度快，目的是为了获得马氏体组织。马氏体组织是钢经淬火后获得的不平衡组织，它的硬度高，但塑性、韧性差。马氏体的硬度随钢的含碳量提高而增高。 4.回火 钢件淬硬后，再加热到临界温度以下的某一温度，保温一定时间，然后冷却到室温的热处理工艺称为回火。 淬火后的钢件一般不能直接使用，必须进行回火后才能使用。因为淬火钢的硬度高、脆性大，直接使用常发生脆断。通过回火可以消除或减少内应力、降低脆性，提高韧性；另一方面可以调整淬火钢的力学性能，达到钢的使用性能。根据回火温度的不同，回火可分为低温回火、中温回火和高温回火三种。 A 低温回火１５０～２５０．降低内应力，脆性，保持淬火后的高硬度和耐磨性． B 中温回火３５０～５００；提高弹性，强度． C 高温回火５００～６５０；淬火钢件在高于500℃的回火称为高温回火。淬火钢件经高温淬火后，具有良好综合力学性能（既有一定的强度、硬度，又有一定的塑性、韧性）。所以一般中碳钢和中碳合金钢常采用淬火后的高温回火处理。轴类零件应用最多。
故障应急处理方案 1.电源不正确引发的设备故障。电源不正确大致有如下几种可能：供电线路或供电电压不正确、功率不够(或某一路供电线路的线径不够，降压过大等)、供电系统的传输线路出现短路、断路、瞬间过压等。特别是因供电错误或瞬间过压导致设备损坏的情况时有发生。因此，在系统调试中，供电之前，一定要认真严格地进行核对与检查，绝不应掉以轻心。 2.由于某些设备的连结有很多条，若处理不好，特别是与设备相接的线路处理不好，就会出现断路、短路、线间绝缘不良、误接线等导致设备的损坏、性能下降的问题。在这种情况下，应根据故障现象冷静地进行分析，判断在若干条线路上是由于哪些线路的连接有问题才产生那种故障现象。因此，要特别注意这种情况的设备与各种线路的连接应符合长时间运转的要求。 3.设备或部件本身的质量问题。各种设备和部件都有可能发生质量问题，纯属产品本身的质量问题，多发生在解码器、电动云台、传输部件等设备上。值得指出的是，某些设备从整体上讲质量上可能没有出现不能使用的问题，但从某些技术指标上却达不到产品说明书上给出的指标。因此必须对所选的产品进行必要的抽样检测。如确属产品质量问题，最好的办法是更换该产品，而不应自行拆卸修理。 4.设备(或部件)与设备(或部件)之间的连接不正确产生的问题大致会发生在以下几 个方面： ⑴阻抗不匹配。 ⑵通信接口或通信方式不对应。这种情况多半发生在控制主机与解码器或控制键盘等有通信控制关系的设备之间，也就是说，选用的控制主机与解码器或控制键盘等不是一个厂家的产品所造成的。所以，对于主机、解码器、控制键盘等应选用同一厂家的产品。 ⑶驱动能力不够或超出规定的设备连接数量。比如，某些画面分割器带有报警输入接口在其产品说明书上给出了与报警探头、长延时录像机等连接的系统主机连成系统，如果再将报警探头并联接至画面分割器的报警输入端，就会出现探头的报警信号既要驱动报警主机，又要驱动画面分割器的情况。 解决类似上述问题的方法之一是通过专用的报警接口箱将报警探头的信号与画面分 割器或视频切换主机相对应连接，二是在没有报警接口箱的情况时，可自行设计加工信号扩展设备或驱动设备。 5.视频传输中，最常见的故障现象表现在监视器的画面上出现一条黑杠或白杠，并且或向上或向下慢慢 滚动。因此，在分析这类故障现象时，要分清产生故障的两种不同原因。 要分清是电源的问题还是地环路的问题，一种简易的方法是，在控制主机上，就近只接入一台电源没有问题的摄像机输出信号，如果在监视器上没有出现上述的干扰现象，则说明控制主机无问题。接下来可用一台便携式监视器就近接在前端摄像机的视频输出端，并逐个检查每台摄像机。如有，则进行处理。如无，则干扰是由地环路等其它原因造成的。 6.监视器上出现木纹状的干扰。这种干扰的出现，轻微时不会淹没正常图像，而严重时图像就无法观看了(甚至破坏同步)。这种故障现象产生的原因较多也较复杂。大致有如下几种原因： ⑴视频传输线的质量不好，特别是屏蔽性能差（屏蔽网不是质量很好的铜线网，或屏蔽网过稀而起不到屏蔽作用）。与此同时，这类视频线的线电阻过大，因而造成信号产生较大衰减也是加重故障的原因。此外，这类视频线的特性阻抗不是75Ω以及参数超出规定也是产生故障的原因之一。由于产生上述的干扰现象不一定就是视频线不良而产生的故障，因此这种故障原因在判断时要准确和慎重。只有当排除了其它可能后，才能从视频线不良的角度去考虑。若真是电缆质量问题，最好的办法当然是把所有的这种电缆全部换掉，换成符合要求的电缆，这是彻底解决问题的最好办法。
割枪回火形成原因 Prepared on 24 November 2020
割枪回火形成原因 导致乙炔割枪回火的原因主要有以下5种： 1. 割嘴过分接近加热点 如用割嘴清除熔渣等做法，会造成割嘴附近的压力增大，使混合气体难以流出，喷射速度变慢。 2. 割嘴过热，混合气体受热膨胀 如割嘴温度超过400℃，一部分混合气体来不及流出喷嘴，就在割嘴内部燃烧，并发出“啪啪”的爆炸声。 3. 割嘴被金属飞溅熔化物堵塞 枪内气体通道被固体炭质颗粒堵塞，使混合气难心外流，在割枪内燃烧爆炸。 4. 乙炔气压过小 供气压力减小，软管受压、弯折或破损漏气，氧气压过大，氧气容易进入乙炔系统，在熄火的瞬间，往往因氧气或空气进入割枪的乙炔管，引起爆炸。 5. 割枪阀门不严密或其内部结构破坏
造成氧气倒回乙炔管道，形成可燃的混合气体，点火时即发生回火爆炸，这种情况危险性最大。 阳百锐气体设备厂专业生产各类乙炔气体回火防止器，乙炔气体回火防止器是装在可燃性气体减压表后接管线处，气体主管道中，气体使用终端处。对气焊气割过程中发生的回火起到防止的作用.避免火焰进入管道，气瓶,发生爆炸.（丹阳百锐，气体回火防止器，） 对回火防止器的基本要求： ①能可靠地阻止气体回火和爆炸波的传播，并且能迅速地使爆炸气体排除到大气中去。 ②应具有泄压，释放。装置。 ③能满足焊接工艺的要求，例如不影响火焰温度，气体流量，压力等。 ④容易控制、检查、清洗和维修。 ⑤在发生回火时最好能自动切断气源。堵塞管路。回火防止器的分类： ①按工作压力分为低压式(0. OIMPa以下），中压式（。．01～0. 15MPa)回火防止器 ②按作用原理可分为水封式和干式回火防止器。
液晶显示器驱动板几种常见故障的检修 2011-06-16 10:34:56 来源：致远维修评论：0点击：63 自己总结的驱动板几种常见故障的检修，如下： 现象：电源板输出电压正常，但是按开关没反应： 从先易后难的顺序着手检查 1、目测板子有无元件异常，通电用手触摸板子各处，看有无温度异常，有时处理芯片坏了温度很高，一摸就发现了 2、然后我习惯先检查驱动板上的各个供电。 由于电源板输出通常只有12v和5v，所以驱动板上都有几个DC/DC稳压器来转换驱动板所需的电压。 （少量机型的电源板也会输出3.3v,2.5v等电压给驱动板） 稳压器的样子看图 一目了然 一般有5v,3.3v,2.5v,1.8v等，测量一下几个稳压芯片的输入和输出电压，此机如果是供电问题引起的故障那么很快就找到故障点了。 3、如果各稳压器电压都正常，那么继续查，还是先简单的来， 供电都正常，那么按键板上的各个按键应该已经有电压了，然后用万用表测量，当按开关件时，按键上的电压有没有被拉低0v，如果没有，那么开关键坏了,换个按键就能修复故障了。 4、如果有开关电压跳变，那么开关按键也排除了，继续检查，供电有了，那么再查芯片工作所需要的时钟。（不同的处理芯片所需要的晶振频率是不同的）
用万用表测晶振两端电压有无压差，当然这样只能大概判断下，有示波器看波形当然最好。 5、mcu芯片工作所需的时钟也有了，再检查芯片工作所需条件复位，因为芯片pdf不好找，而且即使找到了，不同厂商定义的引脚可能也不同，费时间。 一般复位都是由一个电容一个电阻二个二极管产生的，如图， 看下板子上元件的排列,大概的判断下，如下图
什么是“脱火”和“回火” 脱火：火焰短，火焰根部离开了灶具火孔一段距离燃烧，有时燃烧一会就熄灭，这种现象称为脱火。产生脱火的主要原因是一次空气量过多，产生气流速度大于燃烧速度所造成的。处理方法是：将进风量调小再点火，然后再根据火焰情况调节调风板，使火焰达到最佳状态。有时脱火是由于灶具火孔由异物或燃烧器内有水，也会产生脱火。这就是需要排除异物或水，再进行点火。 脱火中文名称：脱火英文名称：blow-off 定义：由于燃烧器出口处可燃混合物的法向速度大于火焰的燃烧速度，使火焰远离燃烧器被吹灭的现象。 回火是指火焰在引射管内燃烧，并发出响声，此时火焰内外锥不再分明，有时点火是由于气量过小会发生回火并发出“喷”的一声，回火是由于燃烧速度大于气流速度所造成的。处理方法是：先关闭灶具开关，调节风板，将进风量调小，再进行点火，点着后再调节风板，使火焰达到最佳状态。 §2 有焰燃烧（扩散式燃烧） 一、层流扩散火焰分4 区： 1. 纯煤气区 2. 煤气+燃烧产物区 3. 空气+燃烧产物区 4. 纯空气区 Hottel半经验方程： f）+ B θ火焰长度L = Alg（V V —体积流量 f —时间因子θ A、B —常数 氢气扩散火焰 r 气体燃料的燃烧 二、紊流扩散火焰 管内流动时：Re = udρ/μ 一般气体Re > 2 103? 103 ?城市煤气3-4 103 ? LPG 9-10 ?天然气 3 103
燃烧时温度很高，使得密度ρ提高，粘度μ降低，因而与冷态差不多的速度达到紊流时，Re变大了。 气体燃料的燃烧 （1）层流区火焰外形轮廓规整，w — L （2）过度区火焰顶部颤动，上部紊流火焰，L 略减短 （3）紊流区紊流火焰，L 基本不变（流量增加，使火焰变长； 混合速度加快，使火焰变短） 紊六火焰没有明显的 燃烧前沿面。 气体燃料的燃烧 影响紊流火焰长度的因素 （1）燃料种类：热值高，火焰长 （2）烧嘴直径：直径大，火焰长 （3）有旋流时，混合加强，火焰变短 气体燃料的燃烧 三、有焰烧嘴（扩散燃烧） 主要由加强混合来加强燃烧。改善烧嘴混合条件，使燃烧速度加快，火焰变短。 气体燃料的燃烧 燃烧烧嘴结构对火焰长度的影响 1两股分流3射流导向叶片 5. 空气旋流- 2.同心射流4缩小出口交角混合出口部分混合 混合好混合差 火焰短火焰长 阻力大阻力小 结构复杂结构简单 气体燃料的燃烧 有焰烧嘴的分类 （1）按煤气发热量：高发热量煤气烧嘴（NG，LPG，焦炉煤气） 中发热量煤气烧嘴（城市混合煤气） 低发热量煤气烧嘴（发生炉煤气，高炉煤气）（2）按燃烧能力：大型烧嘴（500-1000 m3/h） 中型烧嘴（100-500 m3/h） 小型烧嘴（<100 m3/h ）
浅议变压器常见故障及处理 令狐采学 摘要：变压器在电力系统的安全、平稳运行中起着至关重要的作用。本文从变压器的结构和原理入手，结合我场变压器的实际情况，针对实际变电运行中变压器的主要异常现象和原因进行分析，提出一些自己的观点。 关键词：变压器原理结构参数异常处理 引言：电力是现在工业的主要能源，并且电能的输送能量之大、距离之远也决定了必须采用超高压输送电能，以减少此过程中的损耗。而实际中由于发电机结构上的限制，通常只能发出10kv 的电压，因此，必须经过变压器的升压才可以完成电能的输送。变压器也理所应当成为电力系统中核心设备之一。如果变压器出现了故障，就会在很大程度上影响电能的输送以及正常的变电运行，所以能够掌握和分析变压器常见的故障和异常现象，及主要原因，提出防范解决措施，就显得尤为重要。 电力变压器是利用电磁感应原理制成的一种静止的电力设备。它可以将某一电压等级的交流电能转换成频率相同的另一种或几种电压等级的交流电能，是电力系统中重要电气设备。下面将从变压器的分类、结构、异常现象和原因分析等几个方面进行介绍： 一、变压器的分类、结构及主要参数
（一）、变压器的分类 根据用途的不同，变压器可以分为电力变压器（220kv以上的是超高压变压器、35-110kv的是中压变压器、10kv为配电变压器）、特种变压器（电炉变压器、电焊变压器）、仪用互感器（电压、电流互感器）。 根据相数分为，单相变压器和三相变压器。 根据冷却方式分为，油浸自冷式、强迫风冷式、强迫油冷式和水冷式变压器。 根据分接开关的种类分为有载调压变压器和无载调压变压器。 根据绕组数分为，单绕组变压器、双绕组变压器和三绕组变压器。 （二）、变压器的结构 虽然变压器的种类依据不同方式进行分类，有很多种，但是一般常用的变压器的结构都很相似： 1、绕组：变压器的电路部分。 2、铁芯：变压器的磁路部分。 3、油箱：变压器的外壳，内装满变压器油（绝缘、散热）。 4、油枕：对油箱里的油起到缓冲作用，同时减小油箱里的油与空气的接触面积，不易受潮和氧化。 5、呼吸器：利用硅胶吸收空气中的水分。 6、绝缘套管：变压器的出线从油箱内穿过油箱盖时必须经过绝缘套管以使带电的引线与接地的油箱绝缘。
主板常见故障大集合 现象：经常无故重启。上网掉线。有时开机还没进入桌面就重启。且经常提示“你的系统已经从致命错误中恢复过来”。P4M266主板，128内存。 处理：打开，见主板三项供电电容中的两个6V/3300P漏夜，换之正常。 现象：自检第一屏后死机。P4MFMU主板256M内存。 检查：发现主板上的21只电容起包。由于是大面积电容，决定换主板，用P4M266（金鹰），做XP，复制完文件后，重启黑屏，安装无法进行。在别的机器上做好，安上还是不起。想必是主板问题。更换全部起包电容，修复原主板，安装正常。 一845GL主板用最小系统法测试一切正常，装入机箱，点不亮，拔出复位插针，机器ok。 故障:安装xp老提示错误,安装不上,开始怀疑是硬盘问题,换了一块也是安装不上,无意中发现机子插了两条内存,于是就把下一条,结果一切顺利, 总结:内存不兼容,质量差都会引起系统安装不上。 故障:音箱没声音,换了个音箱还是没音,在别的机子上有音,声卡驱动也正常,就是没音 解决方法:一开始怀疑声卡芯片坏了,后来经高手修理,发现音频跳线错误,将跳线跳回原处问题解决。 1. 故障现象：一联想QDI主板，Inter845芯片组，故障为数码卡显FF。 检修过程：加测试卡测试，发现主供电没有。接着查电压调整管和电源IC周围电路，发现电源IC的Vdd（12V）为0V。沿着Vdd往外找发现电路中1RO保险电阻断路，更换后故障排除。 2. 故障现象：一杂牌845黄色方型板不工作 检修过程：加电测试发现主供电异常，检查发现电源IC（HIP6301CB）有裂痕，更换后故障排除。 3．故障现象：技嘉6BXC主板不亮，而且有时不能软开机，并被人维修过 检修过程：首先检查电源开关管没有击穿，将机箱电源的绿线（PS-ON）端与地短接以强制开机，电源仍是加不上电，测5V端及电源开关（PWR-SW）端电压正常，从而怀疑电源的某一路负载短路，造成电源保护，在与其它主板对比后，发现+12V组的阻值异常偏低，估计问题就产生于此，一翻检查后发现电源IC（HIP6004）的18脚（VCC），17脚（LGATE）对地在线电阻很小，更换HIP6004后故障排除。 4. 故障现象：－块P4 Titan533型号主板，主板能正常点亮，且工作正常，故障为自动关机。 检修过程：自动关机一般是由于监控电路保护或电压不稳保护所致，经仔细测量发现监控电路正常，当查到CPU主供电部分的Q63、Q65开关管时，发现其中Q63的控制级接触不良，将其接上后故障排除。 5．故障现象：一块AOPEN AX6BC PRO（建基）主板不亮 检修过程：当短接PWR-SW开关时，只看到测试卡指示灯闪一下，然后无法开机。估计可能是主板有局部短路，造成电源保护。进一步询问用户，用户反映带电安装风扇时曾无意中碰了某处，有火花出现，在对这块主板的电源部份检查中发现给CPU供电的场效应管FDB7030L，肖特基二极管1N5817击穿损坏，更换后故障排除。 6．故障现象：一杂牌810主板，故障为工作不稳定（时亮时不亮）。 检修过程：经查发现外核电压偏低（2.2V），正常为2.5V。沿着2.5V线路查找发现与之相连的一个三极管损坏，更换后故障排除。 7．故障现象：一块SF694XVA主板不亮 检修过程：测CPU的各组供电，发现VCC-Core仅0.5V，明显异常。查电源开关管Q13、Q14正常，然后检查Q13、Q14的G极控制电压也正常，说明电源控制IC（HIP6021）正常。在进一步检查时，发现主供电滤波电容CE35（16V、1000UF）局部爆裂，更换后故障排除。 8．故障现象：K7TPRO主板开机测试“FF”
回火常见问题与解决方法 回火产生之回火裂痕以淬火之钢铁材料经回火处理时，因急冷、急热或组织变化之故而产生之裂痕，称之为回火裂痕。常见之高速钢、SKD11模具钢等回火硬化钢在高温回火后急冷也会产生。 100℃热水回火之优点低温回火常使用180℃至200℃左右来回火，使用油煮回火。其实若使用100℃的热水来进行回火，会有许多优点，包括：（1）100℃的回火可以减少磨裂的发生；（2）100℃回火可使工件硬度稍增，改善耐磨性；（3）100℃的热水回火可降低急速加热所产生裂痕的机会；（4）进行深冷处理时，降低工件发生深冷裂痕的机率，对残留沃斯田体有缓衝作用，增加材料强韧性；（5）工件表面不会产生油焦，表面硬度稍低，适合磨床研磨加工，亦不会产生油煮过热乾烧之现象。 二次硬化之高温回火处理对于工具钢而言，残留应力与残留沃斯田体均对钢材有著不良的影响，浴消除之就要进行高温回火处理或低温回火。高温回火处理会有二次硬化现象，以SKD11而言，530℃回火所得钢材硬度较200℃低温回火稍低，但耐热性佳，不会产生时效变形，且能改善钢材耐热性，更可防止放电加工之加工变形，益处甚多。 在300℃左右进行回火处理，为何会产生脆化现象？ 部分钢材在约270℃至300℃左右进行回火处理时，会因残留沃斯田体的分解，而在结晶粒边界上析出碳化物，导致回火脆性。二次硬化工具钢当加热至500℃~600℃之间时才会引起分解，在300℃并不会引起残留沃斯田体的分解，故无300℃脆化的现象产生。 回火产生之回火裂痕以淬火之钢铁材料经回火处理时，因急冷、急热或组织变化之故而产生之裂痕，称之为回火裂痕。常见之高速钢、SKD11模具钢等回火硬化钢在高温回火后急冷也会产生。此类钢材在第一次淬火时产生第一次麻田散体变态，回火时因淬火产生第二次麻田散体变态（残留沃斯田体变态成麻田散体），而产生裂痕。因此要防止回火裂痕，最好是自回火温度作徐徐冷却，同时淬火再回火的作业中，亦应避免提早提出回火再急冷的热处理方式。 回火产生之回火脆性 可分为300℃脆性及回火徐冷脆性两种。所谓300℃脆性係指部分钢材在约270℃至300℃左右进行回火处理时，会因残留沃斯田体的分解，而在结晶粒边界上析出碳化物，导致回火脆性。所谓回火徐冷脆性係指自回火温度（500℃~600℃）徐冷时出现之脆性，Ni-Cr钢颇为显著。回火徐冷脆性，可自回火温度急冷加以防止，根据多种实验结果显示，机械构造用合金钢材，自回火温度施行空冷，以10℃/min以上的冷却速率，就不会产生回火徐冷脆性。 高周波淬火常见之问题 高周波淬火处理常见的缺陷有淬火裂痕、软点及剥离三项。高周波淬火最忌讳加热不均匀而产生局部区域的过热现象，诸如工件锐角部位、键槽部位、孔之周围等均十分容易引起过热，而导致淬火裂痕的发生，上述情形可藉由填充铜片加以降低淬火裂痕发生的可能性。另外高周波淬火工件在淬火过程不均匀，会引起工件表面硬度低的缺点，称之为软点，此现象是由于高周波淬火温度不均匀、喷水孔阻塞或孔的大小与数目不当所致。第三种会产生的缺失是表面剥离现象，主要原因为截面的硬度
切割机常见故障现象及处理方法 一机器不通电：1，检查电源是否接好及电源线是否通电2,检查保险管是否熔断,如有熔断，请更换同规格保险管3,检查机箱里面的电子元件有没有明显的烧毁痕迹，如果有，请立即关机，联系供应商协助解决4,故障表现:6A保险管熔断,打开切割机电源开关，驱动器电源指示灯不亮,可看到切割机一直显示等待状态, 2,如果2A保险管熔断，切割机不通电. 处理方法:检查保险管,若保险管完好，电笔测量保险管接线是否有电.若有电但开机没响应，可能是保险座松动间隔太大，更换测试. 以上都检查没有异常，故障没能排除，请立即关机，联系供应商协助解决。 二开机显示等待状态（Intializing please wait…）：①打开机箱,打开电源开关,查看X Y Z驱动器电源指示灯是否亮: 如果各指示灯都正常： 第一:关机状态下拔出打印线，再开机,如果正常，可能是由于静电引起，接地线或者先开切割机再开电脑可解决此现象. 如果全不亮: 第一:检查切割机2A保险管是否熔断，如有熔断，更换同规格的保险管。 第二:检查驱动器连接线是否断开或松动,可在接线头部位轻压. 如果某一驱动器不亮: 第一:可能是此驱动器保险管已烧或驱动器主板故障, 请立即关机，联系供应商协助解决第二②关机状态下拔出打印线，如果正常，可能是由于静电引起，接地线或者先开切割机再开电脑可解决此现象 经以上检查测试问题不能排除，请立即关机，联系供应商协助解决. 三切割机校准 1,现象:校正数据引起的样版不准: 在切割机上割一个长宽均为200mm正方形，用尺量一下长与宽是否接近200mm，更改X和Y 的校正值把长宽尽量加到相等的长度。切割机校准应以钢尺校准。 2, 现象:大对角引起样版不准（横梁与水平（即X轴）不垂直了）: 在切割机上割一个长宽均为200mm正方形,然后拿起来转90度方向放下，视偏差情况,通过调整切割机X同步带与齿轮位置来使横梁与水平（X轴）保持垂直，如果相差2mm以下可以通过X横轴上的微调来调整.注意调整好两边同步带的松紧度一致。如果相差在2mm以上，可以在X轴同步齿轮与同部带间垫一片纸片，然后移动同步带，同步带与齿轮跳一个齿位个调节. 3, 现象:软件引起的样版不准: 重装软件，重装注意设置好切割参数。 4，现象:扫描仪数据不准引起样版不准： 校正扫描仪与它的阀值参数。 5，现象:切割出来的样版不好看： 第二：检查刀片是否坏了，换一把刀试切割；第二:刀座里面的刀是否不能自如转动，如果不能，请刀套加润滑油；第三：露出的刀尖比要切割的材料厚度长0.5MM为宜；第四:刀的压力是否太大，调整刀降到刚好切断材料；第五:切割的速度是否过快,调整切割或移动速度到合适状态6,清洁塑料轮与导轨，如果塑料轮与导轨有间隔，调整塑料轮位置使塑料轮与
电子显示屏维修方法常见故障及维修方法 走在大街小巷上，随处可见led显示屏的身影，全彩的、单双色的比比皆是。led显示屏不但提升了城市的形象还丰富了人们的文化生活，在这方面可以体现出led产业的发展速度是如此之快，在我们享受led显示屏带来的视觉盛宴及经济效益的同时，我们还应多了解下led显示屏的注意事项，这样才能使led显示屏安全、正常的运行。LED电子显示屏的维修方法 判断问题必须先主后次方式的处理，将明显的、严重的先处理，小问题后处理。短路应为最高优先级。 1.电阻检测法将万用表调到电阻档，检测一块正常的电路板的某点的到地电阻值，再检测另一块相同的电路板的同一个点测试与正常的电阻值是否有不同，若不同则就确定了问题的范围。 2.电压检测法将万用表调到电压档，检测怀疑有问题的电路的某个点的到地电压，比较是否与正常值相似，否则确定了问题的范围。 3.短路检测法将万用表调到短路检测挡(有的是二极管压降档或是电阻档，一般具有报警功能)，检测是否有短路的现象出现，发现短路后应优先解决，使之不烧坏其它器件。该法必须在电路断电的情况下操作，避免损坏表。 4.压降检测法将万用表调到二极管压降检测档，因为所有的IC都是由基本的众多单元件组成，只是小型化了，所以在当它的某引脚上有电流通过时，就会在引脚上存在电压降。一般同一型号的IC相同引脚上的压降相似，根据引脚上的压降值比较好坏，必须电路断电的情况下操作。该方法
有一定的局限性，比如被检测器件是高阻的，就检测不到了。 四、单元板常见问题的处理步骤单元板故障： A.整板不亮1、检查供电电源与信号线是否连接。2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。(智能测试卡) 3、检测74HC245有无虚焊短路，245上对应的使能(EN)信号输入输出脚是否虚焊或短路到其它线路。注：主要检查电源与使能(EN)信号。 B.在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。 3、检测A、B、C、D各信号之间是否短路或某信号与地短路。注：主要检测ABCD行信号。 C.全亮时有一行或几行不亮1、检测138到4953之间的线路是否断路或虚焊、短路。 D.在行扫描时，两行或几行(一般是2的倍数,有规律性的)同时点亮1、检测A、B、C、D各信号之间是否短路。2、检测4953输出端是否与其它输出端短路。 E.全亮时有单点或多点(无规律的)不亮1、找到该模块对应的控制脚测量是否与本行短路。2、更换模块或单灯。 F.全亮时有一列或几列不亮1、在模块上找到控制该列的引脚，测是否与驱动IC(74HC595/TB62726)输出端连接。
仪表常见故障检查及分析处理 一、磁翻板液位计： 1、故障现象：a、中控远传液位和现场液位对不上或者进液排液时液位无变化；b、现场液位计和中控远传均没有问题的情况下，中控和现场液位对不上； 2、故障分析：a、在确定远传液位准确的情况下，一般怀疑为液位计液相堵塞造成磁浮子卡住，b、现场液位变送器不是线性； 3、处理办法：a、关闭气相和液相一次阀，打开排液阀把内部液体和气体全部排干净，然后再慢慢打开液相一次阀和气相一次阀，如果液位还是对不上，就进行多次重复的冲洗，直到液位恢复正常为止；b、对液位计变送器进行线性校验。 二、3051压力变送器：压力变送器的常见故障及排除 1)3051压力变送器输出信号不稳 出现这种情况应考虑A.压力源本身是一个不稳定的压力B.仪表或压力传感器抗干扰能力不强C.传感器接线不牢D.传感器本身振动很厉害E.传感器故障 2)加压变送器输出不变化，再加压变送器输出突然变化，泄压变送器零位回不去,检查传感器器密封圈，一般是因为密封圈规格原因(太软或太厚)，传感器拧紧时，密封圈被压缩到传感器引压口里面堵塞传感器，加压时压力介质进不去，但是压力很大时突然冲开密封圈，压力传感器受到压力而变化，而压力再次降低时，密封圈又回位堵住引压口，残存的压力释放不出，因此传感器零位又下不来。排除此原
因方法是将传感器卸下看零位是否正常，如果正常更换密封圈再试。 3)3051压力变送器接电无输出 a)接错线(仪表和传感器都要检查) b)导线本身的断路或短路 c)电源无输出或电源不匹配 d)仪表损坏或仪表不匹配 e)传感器损坏 总体来说对3051压力变送器在使用过程中出现的一些故障分析和处理主要由以下几种方法。 a)替换法：准备一块正常使用的3051压力变送器直接替换怀疑有故障的这样可以简单快捷的判定是3051压力变送器本身的故障还是管路或其他设备的故障。 b)断路法：将怀疑有故障的部分与其它部分分开来，查看故障是否消失，如果消失，则确定故障所在，否则可进行下一步查找，如：智能差压变送器不能正常Hart远程通讯，可将电源从仪表本体上断开，用现场另加电源的方法为变送器通电进行通讯，以查看是否电缆是否叠加约2kHz的电磁信号而干扰通讯。 c)短路检测：在保证安全的情况下，将相关部分回路直接短接，如：差变送器输出值偏小，可将导压管断开，从一次取压阀外直接将差压信号直接引到差压变送器双侧，观察变送器输出，以判断导压管路的堵、漏的连通性 三、雷达液位计：
回火常见问题与解决技巧 1.100℃热水回火之优点 低温回火常使用180℃至200℃左右来回火，使用油煮回火。其实若使用100℃的热水来进行回火，会有许多优点，包括：（1）100℃的回火可以减少磨裂的发生；（2）100℃回火可使工件硬度稍增，改善耐磨性；（3）100℃的热水回火可降低急速加热所產生裂痕的机会；（4）进行深冷处理时，降低工件发生深冷裂痕的机率，对残留沃斯田体有缓衝作用，增加材料强韧性；（5）工件表面不会產生油焦，表面硬度稍低，适合磨床研磨加工，亦不会產生油煮过热乾烧之现象。 2..二次硬化之高温回火处理 对於工具钢而言，残留应力与残留沃斯田体均对钢材有著不良的影响，浴消除之就要进行高温回火处理或低温回火。高温回火处理会有二次硬化现象，以SKD11而言，530℃回火所得钢材硬度较200℃低温回火稍低，但耐热性佳，不会產生时效变形，且能改善钢材耐热性，更可防止放电加工之加工变形，益处甚多。 3.在300℃左右进行回火处理，為何会產生脆化现象？ 部分钢材在约270℃至300℃左右进行回火处理时，会因残留沃斯田体的分解，而在结晶粒边界上析出碳化物，导致回火脆性。二次硬化工具钢当加热至500℃~600℃之间时才会引起分解，在300℃并不会引起残留沃斯田体的分解，故无300℃脆化的现象產生。 4.回火產生之回火裂痕 以淬火之钢铁材料经回火处理时，因急冷、急热或组织变化之故而產生之裂痕，称之為回火裂痕。常见之高速钢、SKD11模具钢等回火硬化钢在高温回火后急冷也会產生。此类钢材在第一次淬火时產生第一次麻田散体变态，回火时因淬火產生第二次麻田散体变态（残留沃斯田体变态成麻田散体），而產生裂痕。因此要防止回火裂痕，最好是自回火温度作徐徐冷却，同时淬火再回火的作业中，亦应避免提早提出回火再急冷的热处理方式。 5.回火產生之回火脆性 可分為300℃脆性及回火徐冷脆性两种。所谓300℃脆性係指部分钢材在约270℃至300℃左右进行回火处理时，会因残留沃斯田体的分解，而在结晶粒边界上析出碳化物，导致回火脆性。所谓回火徐冷脆性係指自回火温度（500℃～600℃）徐冷时出现之脆性，Ni-Cr钢颇為显著。回火徐冷脆性，可自回火温度急冷加以防止，根据多种实验结果显示，机械构造用合金钢材，自回火温度施行空冷，以10℃/min以上的冷却速率，就不会產生回火徐冷脆性。 6.高週波淬火常见之问题 高週波淬火处理常见的缺陷有淬火裂痕、软点及剥离三项。高週波淬火最忌讳加热不均匀而產生局部区域的过热现象，诸如工件锐角部位、键槽部位、孔之周围等均十分容易引起过热，而导致淬火裂痕的发生，上述情形可藉由填充铜片加以降低淬火裂痕发生的可能性。另外高週波淬火工件在淬火过程不均匀，会引起工件表面硬度低的缺点，称之為软点，此现象係由於高週波淬火温度不均匀、喷水孔阻塞或孔的大小与数目不当所致。第三种会產生的缺失是表面剥离现象，主要原因為截面的硬度变化量大或硬化层太浅，因此常用预热的方式来加深硬化层，可有效防止剥离现象。 7.不銹钢為何不能在500℃至650℃间进行回火处理？ 大部分的不銹钢在固溶化处理后，若在475℃至500℃之间长时间持温时，会產生硬度加大、脆性亦大增的现象，此称之為475℃脆化，主要原因有多种说法，包括相分解、晶界上有含铬碳化物的析出及Fe-Cr化合物形成等，使得常温韧性大减，且耐蚀性亦甚差，一般不銹钢的热处理应避免常时间持温在这个温度范围。另外在600℃至700℃之间长时间持温，会產生s相的析出，此s相是Fe-Cr金属间化合物，不但质地硬且脆，还会将钢材内部的铬元素大量耗尽，使不銹钢的耐蚀性与韧性均降低。
电动机的故障现象及处理方法电动机基本概述 电动机是一种用来将电能与机械能相互转换的电磁装置，其运行原理基于电磁感应定律，电动机的种类与规格很多，按其电流类型很分为直流电机和交流电机两大类。交流电机的基本结构由两个主要部分组成，固定不动的部分叫做定子，旋转部分叫转子，转子装在定子腔内，彼此之间有一个很小的均匀的气隙，此外还有盖端、轴承盖、风扇和风罩等。直流电机的特点是可以无机变速，调速范围广，启动转距大，直流电机的构造好似一台装有换向器的交流电机，依靠换向器作用，把交流变直流。它主要有两大部分组成。定子和转子。 电动机故障表现 在工作中电动机常见故障表现有：电动机起动时不转，电动机有异常响声，电动机过热或冒烟等。 电动机起动后转速很低 原因分析： 1，相绕组首端末端接错； 2，电源过低。 对应的处理方法是： 1，找出每相首端末端后正确连接； 2，检查电源电压。 电动机转动时有响声 原因分析： 1，轴承有响声； 2，电动机震动大。 其中，轴承有响声的原因有： （1）轴承磨损； （2）轴承脏污。 其对应的处理方法为： （1）换轴承； （2）换新润滑油脂。
其中，电动机震动大的原因有： （1）基础刚度不够； （2）电动机轴与传动机械同轴度超差。 其对应的处理方法为： （1）重新建基础，然后重新安装电动机； （2）检查同轴度。 电动机过热或冒烟 原因分析为： 1，绕组温升偏高； 2，轴承过热。 其中，绕组温升偏高的原因有： （1）电动机过载； （2）风路不通。 其对应的处理方法为： （1）减轻负载； （2）检查电动机内外通风情况。 其中，轴承过热的原因有： （1）电动机与传动机械连接偏心皮带张力过大；（2）轴承润滑脂过多或过少； （3）轴承损坏。 其对应的处理方法为： （1）检查同轴度； （2）检查润滑脂数量； （3）换轴承。
