精心整理 第一章编制说明 1.1编制依据 （1）相关规范 《给水排水管道工程施工及验收规范》（GB50268-2008）； （2）现场实际考察 根据施工现场实际情况，决定施工方案。 1.2 2.1 2.2 3.1 完毕 3.2 术。又能保证安全、高效、环保的完成新旧管线的连接工作。 管道开孔目的在于管道在不停产带压的情况下焊接法兰短节后，按要求安装闸板阀、开孔机等设备，在管道上进行开孔，开孔为管道的等径孔，也就是开孔直径与管道内径一致。 第四章现场施工方案 4.1施工前的准备 （1）根据施工工艺参数，编写详细的施工方案。 （2）施工设备进入现场前，对每一个设备的性能进行检查。确保进入现场施工的设备完好齐全。
（3）对进入现场施工的人员进行安全教育培训。 （4）一些易损和消耗材料准备充分，防止发生施工怠工现象；对此可以将消耗材料先预计使用量，在备有库存；施工机具方面可以准备备用件。 4.2法兰短节焊接前准备 法兰短节焊接前首先确认法兰短节材质应与老管线相符。 开孔位置要选择腐蚀点少的地方作为焊接点。 3 以 如果开孔机再开孔过程中出现刀具卡住现象，一般有两种可能性，第一就是液压站设定压力太小或者排量太小，这时停机重新调整液压站设定数据就行；第二就是刀具切削正常卡住，这时不能慌乱，首先要把液压站停机，把钻机挡位换到空位，用摇把手动逆时针盘动钻机减速箱大轮，然后挂入进给挡继续切削。 按照钻机转数及开孔大小计算开孔时间（钻机额定进给量M=0.1mm/转），如下：开孔时间T=H ÷（转数/minХM）
开孔完毕后，将开孔刀及马鞍块提入钻机连箱内，关闭闸板阀后将连箱内的介质放干净，拆下开孔机开孔完毕。 第五章施工应急预案 管道带压开孔施工，本身就是一种高危险的作业，特别是给水管道，更是慎之又慎，本次所要施工的管道介质是水，所以每一步的操作作业都存在一定的风险，主要步骤有：1、管道带压焊接； 2、管道带压开孔。 第五章应急预案启动模式
如何正确选用压力表 如何正确选用压力表 压力表是常见的计量器具，广泛应用于各个生产领域。压力表的选用应根据使用要求，在满足工艺技术要求的前提下，应本着节约实用的原则全面地综合考虑，做到合理地选择精度等级、量程、种类和型号。 一、压力表精度等级的确定 精密型压力表的精度等级分别为0.1、0.16、0.25、0.4级；一般型压力表的精度等级分别为1.0、1.6、2.5、4.0级。 选择压力表精度等级的方法：应根据生产工艺、经济实用、检测方法等提出的要求，按被测压力最小值所要求的允许误差来确定精度等级。 二、仪表外壳公称直径(mm)系列：Φ40、Φ60、Φ100、Φ150、Φ200、Φ250． 三、压力表量程的选择 1. 测量稳定压力时，最大工作压力不应超过量程的2/3。 2. 测量脉动压力时，最大工作压力不应超过量程的1/2 3. 测量高压时，最大工作压力不应超过量程的3/5 4．为保证测量准确度，最小工作压力应不低于量程的1/3。按以上原则，根据被测最大压力算出一个数值后，从压力表量程系列中选取稍大于该值的数值即为所选量程。 四．压力表种类的选择 测量不同介质和使用环境要选用不同种类压力表 1．一般介质，如空气、水、蒸汽、油等，可用普通压力表。 2．对于特殊介质需用专用压力表，如氨类用氨用压力表；氧气类用氧用压力表；氢气类用压力表；乙炔类用乙炔压力表等等。 3．对于一般性腐蚀介质，及有腐蚀性气体环境，可选用不锈钢型压力表。 4．对于测量粘度大，易结晶、腐蚀性大、温度较高的液体、气体或有固体浮游物的介质压力测量，选用隔膜式压力表。 5．对于脉冲性介质及机械振动场合的压力测量。选用耐震型压力表。 6．有远传要求时可选用远传型压力表，远传信号有电流型和电阻型及电压型。 7．有控制保护要求时可选用电接点压力表。
压力表检测规程及方法 一、压力表的准确度等级和最大允许基本误差应符合精度等级。 1，压力表的回程差不应超过最大允许基本误差的绝对值。 2，压力表在轻敲表壳后，其指针值变动量不得超过最大允许基本误差绝对值的1/2。 3，有零值限制钉的压力表，其指针应紧靠在限制钉上“缩格”不得超过最大允许基本误差的绝对值。 4，无零值限制钉的压力表与压力真空表，其指针需在零值分度线宽度范围内，零值分度线宽度范围内，零值分度线宽度不得超过最大允许基本误 差绝对值的2倍。 5，标准压力表有那些精度等级 目前共分为四个精度等级：0，16级，0，25级，0，4级，0，6级。6，怎样选用标准压力表 1，对量程的选择：标准压力表的使用一般不得超过测量上限的75%（即全量程的3/4刻度处）标准压力表的测量上限应比被检表的测量上限高1/3。2，· “标准器基本误差绝对值，不应超过3，对精度等级的选择：按检定规程中规定： 被检压力表的基本误差绝对值，不应超过被检压力表基本误差绝对值的1/3。也就是说，标准表的精度应高于被检表的3倍，标准表的级数应小于被检表的1/3。 7，被检表误差成比例地增加或减少应如何调整 主要是传动比有了变化而产生的，只要移动一下示值调节螺钉就能解决。
被检表误差逐渐增大时，将示值调节螺钉往右（下）移，扩大扇形齿轮短臂的臂长，将传动比调底。被检表误差逐渐减小时应将示值调节螺钉往左（上）移，缩小扇形齿轮短臂臂长，将传动比调高。（即：螺钉往右（下）移指针走得慢，示值调节钉往（上）移，指针走得快。） 9、指针不动或很少移动是什么原因 （1）、校验器阀门未打开，或油杯控制阀未施紧，以及某接头处有漏油等情况存在。 （2）、校验器丝杆顶端的橡胶皮碗损坏或弹簧管严重漏油。 （3）、校验器接头密封垫圈的中心孔闷死介质无法传入压力表内。 （4）、校验器油杯内介质太脏，通道内淤塞或弹簧管内有积物堵住。 （5）机件卡住或口齿合齿滑牙，以及某紧固螺钉松动等。 （6）、指针松动，指针尖端或尾部与度盘相碰。 @ 10、校验压力表应注意那些事项 （1）、应在5~30℃室温下进行； （2）、被检表的指针轴应位于刻度盘控中心，当轻敲表壳指针位置不变动的情况下，再往校验器上安装被检表。 （3）、标准表与被检表安装后，两个表的指针轴应高度相等，以免由于液位不同，造成指示误差，否则那一表指针轴的位置低，哪个表的指示值就会偏大。 1、示值调整应掌握那些要领 ⑴、先调连杆与扇形齿轮间夹角，后调扇形齿轮臂比的距离，即先调中间 刻度前后的示值快慢不同，待示值基本调至全快或全慢时，在以移动 示值调节螺钉改变各刻度点误差。
压力表使用规范 为加强在用压力表的管理，确保压力表完好，规范压力表的使用，制定如下规定，望认真执行; 1. 压力表的选用 1.1 选用的压力表，应当与压力容器、管道内的介质相适应。 1.2 设计压力小于1.6MPa压力容器、管道使用的压力表精度（注1）不得低于 2.5级；设计压力大于或者等于1.6MPa压力容器、管道使用的压力表精度不得低于1.6级。 1.3 工艺用压力表（注2）表盘刻度极限值应为最大允许工作压力（注3）的1.5-3.0倍，最好取2倍左右。在满足工艺要求的条件下优先选用外壳公称直径100mm的压力表(很重要)。---压力表选型依据 1.4 压力表在测量稳定负荷时不得超过量程的2/3，测量波动压力时，不应超过量程的1/2，至于最低压力，在以上两种情况下，均不应低于量程的1/3。---压力表选型依据 2. 压力表的校验 2.1 压力表安装前应进行校验，然后每隔半年校验一次。 2.2 需要强检的压力表由设备科负责外出校验，校验后的压力表应将检验标志贴在表盘上，并注明下次校验日期或有效期。 2.3 非强检的压力表可根据检定的压力表进行自校，并做好自校记录。 3. 压力表的安装要求
3.1 装设位置应便于操作人员观察和清洗，且应避免受到辐射热，冻结或振动的不利影响。 3.2 压力表与压力容器、管道之间，应装设三通旋塞或针型阀；三通旋塞或针型阀应有开启标记；压力表与压力容器、管道之间，不得连接其他用途的任何配件或接管。 3.3 用于蒸汽介质的压力表，在压力表与压力容器、管道之间应装有存水弯管。使蒸汽在这一段弯管内冷凝，以避免高温蒸汽直接进入压力表的弹簧管内，致使表内元件过热而产生变形，影响压力表的精度。存水弯管用钢管时，其内径应不小于10mm。 3.4 用于高温、具有腐蚀性或高粘度介质的压力表，在压力表与压力容器、管道之间应装设能隔离介质的缓冲装置。 3.5专用的特殊压力表，严禁他用，也严禁在没有特殊可靠的装置上进行测量，更严禁用一般的压力表作特殊介质的压力测量。 3.6 对于新购置的压力检测仪表，在安装使用之前，一定要进行计量检定，以防压力仪表运输途中震动、损坏或其它因素破坏准确度。 4.压力表的使用和更换 4.1在用压力表的切断阀必须呈打开状态（为了将压力表损坏造成的后果降到最低，切断阀可根据实际需要调整开度大小，但必须能使压力表显示正确压力）。 4.2压力表有下列情况之一时，应停止使用并更换。 4.2.1有限止钉的压力表, 在无压力时，指针不能回到限止钉处；无限止钉的压力表,在无压力时,指针距零位的数值超过压力表的允许误差.
关于东立1500吨多晶硅仪表设备接口安装尺寸的统一规定湖北省化学工业研究设计院： 为了便于设备管道仪表的统一对接，便于工厂运行后的维修管理，现特制定东立1500吨多晶硅仪表设备接口安装尺寸的统一规定，请遵照执行。 一、直接安装在设备上的仪表接口尺寸： 1.压力开关、压力表和压力变送器采用DN40法兰进行连接； 2.雷达液位计采用DN150法兰进行连接或特殊的另行开口； 3.磁翻板液位计和双法兰差压变送器采用DN50法兰进行连接； 4.温度检测元件或双金属温度计安装在设备上的采用DN40法兰进行 连接。 二、直接安装在管道上的仪表设备接口尺寸： 1. 在管道（Φ≥DN40）上安装的温度检测元件，统一采用DN32法 兰接口，法兰压力等级与管道压力同级。双金属温度计安装在管道上的采用M27*2 NPT螺纹进行连接，它们与管道的引导管采用现场制作焊接。 2. 在管道上安装压力表、压力开关均采用DN15法兰，其压力等级 与管道压力同级。 3.在管道上安装法兰式压力变送器（或直接安装），当管道Φ≥DN20 上时，法兰统一为DN20。其法兰压力等级与管道压力同级。 4.在管道上采用导压管，安装压力变送器时，引用的导压管应尽可能
的短。测量中低压介质时，采用Φ14x2无缝钢管；在超过10MPa时，采用Φ14x4无缝钢管；被测介质是微腐蚀或不腐蚀介质时选用20#钢；弱腐蚀介质采用1Cr18Ni9Ti耐酸不锈钢；对于强腐蚀介质采用316L不锈钢。 所采用的法兰标准由设计院确定。仪表所对应的一次开闭器（阀）由设计院设计并统计。 武汉东立光伏电子有限公司 2009-12-3 主送：设计院工艺专业、仪表专业；
GB/T1226-2001《一般压力表》国家标准中规定，Y-40压力表的连接螺纹为M10×1，Y-60压力表的连接螺纹为M14×1.5，Y-100,150,200,250压力表的连接螺纹为M20×1.5。在用户无特殊要求的情况下,制造商将按标准规定提供相应螺纹规格的压力表。 BS EN837-1 Pressure Gauges 压力表欧标中规定，螺纹接头有G1/8B，G1/4B，G3/8B，G1/2B四种管螺纹和1/8-27NPT EXT，1/4-18NPT EXT，1/2-14NPT EXT三种锥管螺纹，其中G3/8B为不推荐规格。实际上，R1/8（ZG1/8），R1/4（ZG1/4），R1/2（ZG1/2）也是压力表常用的连接螺纹规格
老国标的安装方式只有：径向直接式(I)、径向凸装式（Ⅱ)、轴向嵌装式(Ⅲ)、轴向直接式(Ⅳ)。见下表和图 型式安装方式接头位置外壳公称直径 I径向直接式径向40；60；100；150；200；250Ⅱ径向凸装式径向60；100；150；200；250 Ⅲ轴向嵌装式轴向60；100；150；200；250 Ⅳ轴向直接式轴向40；60
3．仪表精度等级的变化 压力表国家标准《一般压力表》GB/T1226-2001中第4.2 仪表的精确度等级: 仪表的精确度等级分为:1.0级;1.6级;2.5级;4.0级。各等级仪表的外壳公称直径应符合表2的规定。 表2 外壳公称直径(mm)精确度等级(%) 40;60 2.5;4.0 100 1.6;2.5 150;200;250 1. 0;1. 6 老国标的精度等级规定见下表 外壳公称直径(mm)精确度等级(%) 40;60 2.5;4.0 100 1.5;2.5 150;200;250 1. 0;1. 5 精度等级新旧国标的不同点是把原有的1.5级改为1.6级。 4．一般压力表按基本参数的分类。 1）.仪表外壳公称直径(mm)系列：Φ40、Φ60、Φ100、Φ150、Φ200、Φ250. 2）.仪表测量范围的上限(MPa)应符合规定的系列：1×10n、1.6×10n、2.5×10n、4×10
压力表使用规范(总7页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
压力表使用规范 为加强在用压力表的管理，确保压力表完好，规范压力表的使用，制定如下规定，望认真执行; 1. 压力表的选用 1.1 选用的压力表，应当与压力容器、管道内的介质相适应。 1.2 设计压力小于1.6MPa压力容器、管道使用的压力表精度（注1）不得低于 2.5级；设计压力大于或者等于1.6MPa压力容器、管道使用的压力表精度不得低于1.6级。 1.3 工艺用压力表（注2）表盘刻度极限值应为最大允许工作压力（注3）的1.5-3.0倍，最好取2倍左右。在满足工艺要求的条件下优先选用外壳公称直径100mm的压力表(很重要)。---压力表选型依据 1.4 压力表在测量稳定负荷时不得超过量程的2/3，测量波动压力时，不应超过量程的1/2，至于最低压力，在以上两种情况下，均不应低于量程的1/3。---压力表选型依据 2. 压力表的校验 2.1 压力表安装前应进行校验，然后每隔半年校验一次。 2.2 需要强检的压力表由设备科负责外出校验，校验后的压力表应将检验标志贴在表盘上，并注明下次校验日期或有效期。 2.3 非强检的压力表可根据检定的压力表进行自校，并做好自校记录。 3. 压力表的安装要求 3.1 装设位置应便于操作人员观察和清洗，且应避免受到辐射热，冻结或振动的不利影响。
3.2 压力表与压力容器、管道之间，应装设三通旋塞或针型阀；三通旋塞或针型阀应有开启标记；压力表与压力容器、管道之间，不得连接其他用途的任何配件或接管。 3.3 用于蒸汽介质的压力表，在压力表与压力容器、管道之间应装有存水弯管。使蒸汽在这一段弯管内冷凝，以避免高温蒸汽直接进入压力表的弹簧管内，致使表内元件过热而产生变形，影响压力表的精度。存水弯管用钢管时，其内径应不小于10mm。 3.4 用于高温、具有腐蚀性或高粘度介质的压力表，在压力表与压力容器、管道之间应装设能隔离介质的缓冲装置。 3.5专用的特殊压力表，严禁他用，也严禁在没有特殊可靠的装置上进行测量，更严禁用一般的压力表作特殊介质的压力测量。 3.6 对于新购置的压力检测仪表，在安装使用之前，一定要进行计量检定，以防压力仪表运输途中震动、损坏或其它因素破坏准确度。 4.压力表的使用和更换 4.1在用压力表的切断阀必须呈打开状态（为了将压力表损坏造成的后果降到最低，切断阀可根据实际需要调整开度大小，但必须能使压力表显示正确压力）。 4.2压力表有下列情况之一时，应停止使用并更换。 4.2.1有限止钉的压力表, 在无压力时，指针不能回到限止钉处；无限止钉的压力表,在无压力时,指针距零位的数值超过压力表的允许误差. 4.2.2 表针指示超过最高量程的。 4.2.3 表盘封面玻璃破裂或表盘刻度模糊不清。 4.2.4 封印损坏或超过校验有效期限。
压力表国家标准 中华人民共和国国家标准GB/T 1227-2002 标准压力表,精密压力表于2002-1-25发布 2003-05-01实施。该标准由中华人民共和国国家质量监督检验检疫总局发布，共有七个部分，另附一个规范性附录和两个资料性 目录。国标 GB/T 1227-2002 精密压力表代替原精密压力表国家标准 GB/T 1227-1986 标准精密压力表。国标GB/T 1227-2002 精密压力表涉及的相关标准有：GB/T 4439-1984 工业自动化仪表工作条件振动；GB/T 4451-1984 工业自动化仪表振动（正弦）试验方法；GB/T 15464 仪器仪表包装通用技术条件；JB/T 5528 压力表标度及划分；JB/T 9252 工业自动化仪表指针指示部分的基本型式、尺寸及指针的一般技术要求；JB/T 9253 工业自动化仪表标度的一般规定；JB/T 9329-1999 仪器仪表运输、运输储存基本环境条件及试验方法。 中华人民共和国国家标准 GB/T 1227-2002《精密压力表》规定了精密压力表的产品分类、技术要求、试验方法、检验规则和标志、包装与贮存。GB/T 1227-2002《精密压力表》国家标准适用于以C型管式弹簧管、盘簧管式弹簧管、螺旋管式弹簧管等弹性敏感元件为测量部件的机械指针式精密压力表。 GB/T 1227-2002《精密压力表》解读[1]产品分类与技术要求 中华人民共和国国家标准 GB/T 1227-2002《精密压力表》中规定了精密压力表型式的产品分类: 精密压力表按其测量类别分为压力表和真空表，所谓测量类别是指精密压力表测量范围所属的量域是正压或是负压。另 外还有一种跨量域的精密压力真空表已在工业流程中广为应用，GB/T 1227-2002《精密压力表》暂未将其列入测量分类之中。精密压力表按其安装方式分为直接安装式和嵌装式。所谓安装方式是指精密压力表自身所具有的 安装结构型式。直接安装式是应用较多的一种典型安装结构型式，其接口螺纹既要起到管路的连接作用又要起 到对仪表的支撑作用。嵌装式也称盘装式，是一种带有安装环的精密压力表。也就是我们常说的轴向前带边精 密压力表和径向前带边精密压力表。此类仪表的安装环是仪表的支撑部件，其接口螺纹只起着管路连接作用。 还有一种安装结构型式─凸装式，也就是我们常说的后带边精密压力表，也有称其为墙装式，这种凸装式精密 压力表的应用也较普遍，GB/T 1227-2002《精密压力表》也暂未将其列入安装方式之中。 中华人民共和国国家标准 GB/T 1227-2002《精密压力表》中明确规定了精密压力表的精确度等级产品分类。所谓精密压力表的精确度等级，也就是常说的精度等级。精密压力表的精确度等级分为：0.1级；0.16级；0.25级；0.4级。精确度等级是精密压力表的主要技术指标之一，它表示了精密压力表的测量精度。 中华人民共和国国家标准 GB/T 1227-2002《精密压力表》中规定了精密压力表基本参数的产品分类。 基本参数 1.精密压力表外壳公称直径（mm）系列：Φ150、Φ200、Φ250、Φ300、Φ400。 基本参数2.精密压力表测量范围的上限（MPa）应符合规定的系列：1×10n、1.6×10n、2.5×10n、 4×10n、6×10n。
压力表使用规 为加强在用压力表的管理，确保压力表完好，规压力表的使用，制定如下规定，望认真执行; 1. 压力表的选用 1.1 选用的压力表，应当与压力容器、管道的介质相适应。 1.2 设计压力小于1.6MPa压力容器、管道使用的压力表精度（注1）不得低于 2.5级；设计压力大于或者等于1.6MPa压力容器、管道使用的压力表精度不得低于1.6级。 1.3 工艺用压力表（注2）表盘刻度极限值应为最大允许工作压力（注3）的1.5-3.0倍，最好取2倍左右。在满足工艺要求的条件下优先选用外壳公称直径100mm的压力表(很重要)。---压力表选型依据1.4 压力表在测量稳定负荷时不得超过量程的2/3，测量波动压力时，不应超过量程的1/2，至于最低压力，在以上两种情况下，均不应低于量程的1/3。---压力表选型依据 2. 压力表的校验 2.1 压力表安装前应进行校验，然后每隔半年校验一次。 2.2 需要强检的压力表由设备科负责外出校验，校验后的压力表应将检验标志贴在表盘上，并注明下次校验日期或有效期。 2.3 非强检的压力表可根据检定的压力表进行自校，并做好自校记
录。 3. 压力表的安装要求 3.1 装设位置应便于操作人员观察和清洗，且应避免受到辐射热，冻结或振动的不利影响。 3.2 压力表与压力容器、管道之间，应装设三通旋塞或针型阀；三通旋塞或针型阀应有开启标记；压力表与压力容器、管道之间，不得连接其他用途的任何配件或接管。 3.3 用于蒸汽介质的压力表，在压力表与压力容器、管道之间应装有存水弯管。使蒸汽在这一段弯管冷凝，以避免高温蒸汽直接进入压力表的弹簧管，致使表元件过热而产生变形，影响压力表的精度。存水弯管用钢管时，其径应不小于10mm。 3.4 用于高温、具有腐蚀性或高粘度介质的压力表，在压力表与压力容器、管道之间应装设能隔离介质的缓冲装置。 3.5 专用的特殊压力表，严禁他用，也严禁在没有特殊可靠的装置上进行测量，更严禁用一般的压力表作特殊介质的压力测量。 3.6 对于新购置的压力检测仪表，在安装使用之前，一定要进行计量检定，以防压力仪表运输途中震动、损坏或其它因素破坏准确度。 4.压力表的使用和更换 4.1在用压力表的切断阀必须呈打开状态（为了将压力表损坏造成的
怎样确定压力表是否需要检验 1988年10月10日，化学工业部、国家技术监督局联合发布《化学工业计量器具分级管理办法》（试行），对计量器具按A、B、C三级分级进行管理。目前很多企业对压力表也是实行分级管理。一般企业的风险性低于化工企业，因此可以参照上述方法，来判定一般企业的压力表检定是否符合规定。 第一部分 A类压力表 一、A类计量器具等同于强检计量器具 （一）A级计量器具的定义 根据《化学工业计量器具分级管理办法》（试行）第四条的规定，A级计量器具所包含的器具如下： １．企业事业单位的最高标准器。 ２．经政府计量行政部门认证授权的社会公用计量标准器。 ３．《计量法》规定的用于贸易结算、安全防护、环境监测、医疗卫生方面属于强制检定的计量器具。 ４．统一量值的标准物质。 （二）强检计量器具的定义 1985年9月6日公布的《中华人民共和国计量法》第九条第一款规定：县级以上人民政府计量行政部门对社会公用计量标准器具，部门和企业、事业单位使用的最高计量标准器具，以及用于贸易结算、安全防护、医疗卫生、环境监测方面的列入强制检定目录的工作计量器具，实行强制检定。未按照规定申请检定或者检定不合格的，不得使用。实行强制检定的工作计量器具的目录和管理办法，由国务院制定。 （三）小结 从定义上看，A级计量器具和强检计量器具的的定义是近似，而从计量器具的内容上看，包含了院承压设备所涉及的强制性检验计量器具。 二、A类压力表所包含的内容 压力表属于计量器具的一种，A类压力表即强检压力表。根据国务院1987年4月15日发布的《中华人民共和国强制检定的工作计量器具检定管理办法》和国家计量局1987 年5 月28 日发布的《中华人民共和国强制检定的工作计量器具明细目录》，都规定将用于贸易
压力表选用与安装工作标准 压力表选用及使用中的注意事项： （1）量程装在锅炉、压力容器上的压力表，其最大量程（表盘上刻度极限值）应与设备的工作压力相适应。压力表的量程一般为设备工作压力的1．5～3倍，最好取2倍。若选用的压力表量程过大，由于同样精度的压力表，量程越大，允许误差的绝对值和肉眼观察的偏差就越大，则会影响压力读数的准确性；反之，若选用的压力表量程过小，设备的工作压力等于或接近压力表的刻度极限，则会使压力表中的弹性元件长期处于最大的变形状态，易产生永久变形，引起压力表的误差增大和使用寿命降低。另外，压力表的量程过小，万一超压运行，指针越过最大量程接近零位，而使操作人员产生错觉，造成更大的事故。因此，压力表的使用压力范围，应不超过刻度极限的60～70％。 （2）工作用压力表的精度是以允许误差占表盘刻度极限值的百分数来表示的。精度等级一般都标在表盘上，选用压力表时，应根据设备的压力等级和实际工作需要来确定精度。 （3）表盘直径为了使操作人员能准确地看清压力值，压力表的表盘直径不应过小，如果压力表装得较高或离岗位较远，表盘直径应增大。 （4）压力表用于测量的介质如果有腐蚀性，那么一定要根据腐蚀性介质的具体温度、浓度等参数来选用不同的弹性元件材料，否则达不到预期的目的。 （5）日常重视使用维护，定期进行检查、清洗并做好使用情况记录。 （6）压力表一般检定周期为半年。强制检定是保障压力表技术性能可靠、量值传递

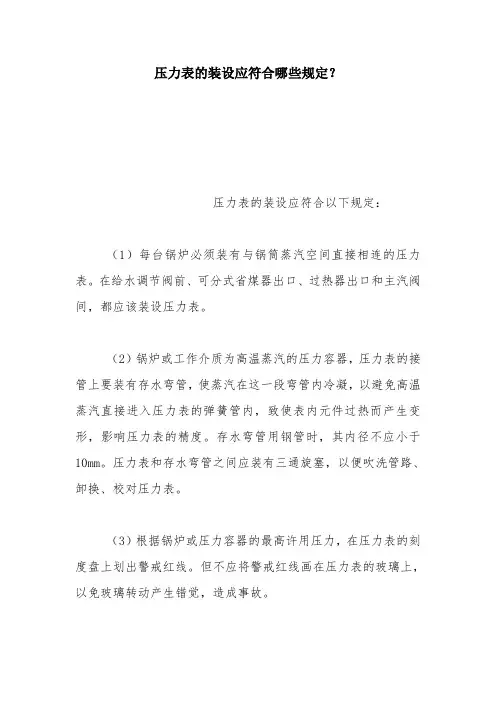

准确、有效保证安全生产的法律措施。 压力表安装要求 1)压力表应装在便于观察，易于冲洗的地方，同时要避免受到振动和高温的影响，并且要有足够光线的照明。 2)压力表要独立安装，不应和其它管相连接。 3)压力表与锅筒之间应有存水弯管，存水弯管与压力表之间应装三通旋塞。 存水弯管用钢管制成时，其内径不应小于10mm;用铜管制成时，其内径不应小于6mm。 三通旋塞安装应便于经常冲洗存水弯管，校验、检修、拆卸安装的地方。 4)每台锅炉必须装有与锅筒蒸汽空间直接相连接的压力表。在给水管的调节阀前，可分式省煤器出口，过热器出口和主汽阀之间，再热器过热器应装设压力表。 5)压力表装置校验和维护应符合国家计量部门的规定。压力表在装用前应做校验，并在刻度盘上划红线指示工作压力。装用后每半年至少校验一次。压力表校验后应铅封。
压力表的选用、安装及使用注意事项 一、压力（差压）检测仪表的正确选用 压力检测仪表的正确选用主要包括确定仪表的压力型式（如量测的是表压还是差压还是负压或是绝压）、量程范围、量测压力单位、分辨、准确度和灵敏度、外形尺寸以及是否需要远传和具有其它功能，如指示、记录、调节、报警等。 选用的主要依据： 1．工艺生产过程对测量的要求，包括量程和准确度。在静态测试（或变化缓慢）的情况下，规定被测压力的最大值选用压力表满刻度值的三分之二；在脉动（波动）压力的情况下，被测压力的最大值选用压力表满刻度值的二分之一。 常用压力检测仪表的准确度等级有0.25级,0．4级、1．0级、1．5级和2．5级5个级等，应从生产工艺准确度要求和最经济角度选用。仪表的最大允许误差是仪表的量程与准确度等级百分比的乘积，如果误差值超过工艺要求准确度，则需更换准确度高一级的压力仪表。 2．被测介质的性质，如状态（气体、液体）、温度、粘度、腐蚀性、法污程度、易燃和易爆程度等。如氧气表、乙炔表，带有“禁油”标志，专用于特殊介质的耐腐蚀压力表、耐高温压力表、隔膜压力表等。 3．现场的环境条件，如环境温度、腐蚀情况、振动、潮湿程度等。如用于振动环境条件的防震压力表，须耐腐蚀的可用全不锈钢压力表。 4．适于工作人员的观测。根据检测仪表所处位置和照明情况选用表径（外形尺寸）不等的仪表。如锅炉及一些反应釜等一些特殊工作场所一般会选用200mm表径或更大。 5．适于工作人员的安装。根据检测仪表安装位置和接口规格选用安装方式及接口不同的仪表。如在管路上一般选用径向安装式，方便安装及读数，在设备的控制板上一般就选用轴向前边或轴向支架安装式，至于镙纹则需按预留接口制做，一般都可以在购买压力表的时候请厂家按要求制做，若是无法定做的则可以用变径或转换接头实现，一般情况下并不影响仪表的使用和量测准确度。 二、压力（差压）检测仪表的检定和校准 仪表在使用之前，必须检定和校准。长期使用的仪表也应定期检定，其周期应视使用频繁程度和重点程度而定。当仪表带有远距离传送系统及二次仪表时，应连同二次仪表一起检定、校准。 三、压力（差压）检测仪表的正确安装及有关事项 进行压力检测，实际上需要一个测量系统来实现。要做到准确测量，除对仪表进行正确选择和检定（校准）外，还必须注意整个系统的正确安装。如果只是仪表本身准确，其示值并不能完全代表被测介质的实际参数，因为测量系统的误差并不等于仪表的误差。
Q/SY 中国石油天然气股份有限公司企业标准 Q/SY TZ 0248—2010 弹簧管压力表安装规范 2011-05-10发布2011-06-01实施中国石油天然气股份有限公司塔里木油田分公司发布
Q/SY TZ 0248—2010 目次 前言................................................................................ II 1 范围 (1) 2 规范性引用文件 (1) 3 术语和定义 (1) 4 压力表取源部件的安装 (1) 5 压力表的安装 (2) I
Q/SY TZ 0248—2010 II 前言 本标准依据GB/T 1.1-2009编制。 本标准由塔里木油田公司标准化技术委员会提出。 本标准由质量安全环保处归口。 本标准起草单位：油气工程研究院。 本标准主要起草人：高洁玉、程美林、冯学谦、冯鹏洲、李勇、陈继旺、吴坚。
Q/SY TZ 0248—2010 弹簧管压力表安装规范 1 范围 本规范规定了塔里木油田弹簧管压力表安装的相关要求。 本规范适用于塔里木油田油气田新改扩建工程项目中设备、管道的弹簧管压力表安装。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 50131-2007 自动化仪表工程施工质量验收规范 SH 3104-2000 石油化工仪表安装设计规范 SY 4205-2007 石油天然气建设工程施工质量验收规范自动化仪表工程 3 术语和定义 下列术语适用于本标准。 3.1 取源部件 在被测对象上为安装连接检测元件所设置的专用管件、引出口、仪表法兰、连接阀门等元件。 3.2 取压点 压力检测点。 3.3 管道 用于输送、分配、混合、分离、排放、计量、控制或截止流体的管子、管件、法兰、紧固件、垫片、阀门和其他组成件及支承件的总成。 4 压力表取源部件的安装 4.1 一般规定 4.1.1 设备上的取源部件应在设备制造的同时安装；管道上的取源部件的管嘴与工艺管道预制时，同时开口安装。 4.1.2 在设备或管道上安装取源部件的开孔和焊接工作，应在设备或管道的防腐、衬里和压力试验前进行。 4.1.3 取源部件所用的材料，应不低于所在工艺设备或管道的等级，管道和管件应有良好的焊接性能。 4.1.4 取源部件的焊接及热处理工作，应与工艺设备或管道的焊接及热处理同步进行。 4.1.5 在合金钢、有色金属设备和高压管道上开孔时，应采用机械加工的方法。 4.1.6 在砌体和混凝土浇注体上安装的取源部件，应在砌筑或浇注的同时埋入，当无法做到时，应预留安装孔。 4.1.7 安装取源部件时，不宜在焊缝及其边缘上开孔及焊接。 1
关于压力表国家标准 来源：上海自动化仪表三厂2015/11/16 18:24:31已浏览：662次 中华人民共和国国家标准GB/T 1227-2002《精密压力表》规定了精密压力表的产品分类、技术要求、试验方法、检验规则和标志、包装与贮存。GB/T 1227-2002《精密压力表》国家标准适用于以C型管式弹簧管、盘簧管式弹簧管、螺旋管式弹簧管等弹性敏感元件为测量部件的机械指针式精密压力表。 GB/T 1227-2002《精密压力表》解读[1]产品分类与技术要求 中华人民共和国国家标准GB/T 1227-2002《精密压力表》中规定了精密压力表型式的产品分类: 精密压力表按其测量类别分为压力表和真空表，所谓测量类别是指精密压力表测量范围所属的量域是正压或是负压。另外还有一种跨量域的精密压力真空表已在工业流程中广为应用，GB/T 1227-2002《精密压力表》暂未将其列入测量分类之中。精密压力表按其安装方式分为直接安装式和嵌装式。所谓安装方式是指精密压力表自身所具有的安装结构型式。直接安装式是应用较多的一种典型安装结构型式，其接口螺纹既要起到管路的连接作用又要起到对仪表的支撑作用。嵌装式也称盘装式，是一种带有安装环的精密压力表。也就是我们常说的轴向前带边精密压力表和径向前带边精密压力表。此类仪表的安装环是仪表的支撑部件，其接口螺纹只起着管路连接作用。还有一种安装结构型式─凸装式，也就是我们常说的后带边精密压力表，也有称其为墙装式，这种凸装式精密压力表的应用也较普遍，GB/T 1227-2002《精密压力表》也暂未将其列入安装方式之中。 中华人民共和国国家标准GB/T 1227-2002《精密压力表》中明确规定了精密压力表的精确度等级产品分类。所谓精密压力表的精确度等级，也就是常说的精度等级。精密压力表的精确度等级分为：0.1级； 0.16级；0.25级；0.4级。精确度等级是精密压力表的主要技术指标之一，它表示了精密压力表的测量精度。 中华人民共和国国家标准GB/T 1227-2002《精密压力表》中规定了精密压力表基本参数的产品分类。 基本参数 1.精密压力表外壳公称直径(mm)系列：Φ150、Φ200、Φ250、Φ300、Φ400。 基本参数2.精密压力表测量范围的上限(MPa)应符合规定的系列：1×10n、1.6×10n、2.5×10n、4×10n、6×10n。 ※其中n 的取值可以是正整数、负整数或零。 基本参数 3.精密压力表度盘标尺的标度、标度的划分及标尺的最小分格值应符合JB/T 5528 中的相关规定。 ※ GB/T 1227-2002《精密压力表》从应用实际出发，放宽了外壳公称直径较小的0.25级、4×10n 系列精密压力表的标尺分格数要求，注明了：允许0.25级、外壳公称直径较小的4×10n 系列精密压力表，使用200分格的标度。 基本参数 4.规定了精密压力表标度盘上的标示数的标度方式为直读式。 基本参数 5.规定了直接安装式精密压力表的主要安装尺寸。
压力表检定有关问题探讨 压力表作为计量器具，主要用于安全防护、工业过程控制、监测和监视压力等方面。压力表显示是否准确，对设备、设施的运行至关重要，因此有必要对压力表进行定期检验。 目前，企业一般做法是对所有的压力表执行一年一检，部分经济实力较强的企业执行半年一检。部分安监执法人员也持有“所有压力表每一年或每半年都必须检验一次”的观点，对未定期检验的压力表责令企业限期整改。 那么，所有的压力表都必须强制定期检定吗？检定的周期是多少？发现“压力表未定期检定”问题该怎样处理？本文从安全生产执法监察角度出发，依据法律、法规、规章和规范性文件，探讨压力表检定有关问题，为安监执法寻找强有力的执法依据，从而避免不必要的行政复议和诉讼。 一、压力表强制检定范围 压力表属于计量器具，对计量器具的强制检定源于1985 年9 月6 日公布的《中华人民共和国计量法》。该法第九条第一款规定：县级以上人民政府计量行政部门对社会公用计量标准器具，部门和企业、事业单位使用的最高计量标准器具，以及用于贸易结算、安全防护、医疗卫生、环境监测方面的列入强制检定目录的工作计量器具，实行强制检定。未按照规定申请检定或者检定不合格的，不得使用。实行强制检定的工作计量器具的目录和管理办法，由国务院制定。 国务院1987 年4 月15 日发布的《中华人民共和国强制检定的工作计量器具检定管理办法》和国家计量局1987 年5 月28 日发布的《中华人民共和国强制检定的工作计量器具明细目录》，都规定将用于贸易结算、安全防护、医疗卫生、环境监测的压力表实施强制检定，包括压力表、风压表和氧气表。 1991 年8 月6 日，国家技术监督局发布《强制检定的工作计量器具实施检定的有关规定（试行）》，对压力表（含压力表、风压表和氧气表）强制检定范围做了明确的规定。 1、用于安全防护的压力表需强制检定。包括以下7 类： a、锅炉主气缸和给水压力部位的测量； b、固定式空压机风仓及总管压力的测量； c、发电机、气轮机油压及机车压力的测量； d、医用高压灭菌器、高压锅压力的测量； e 、带报警装置压力的测量； f 、密封增压容器压力的测量； g、有害、有毒、腐蚀性严重介质压力的测量。（如：弹簧管压力表、电远传和电接点压力表）。 2、用于安全防护的风压表需强制检定。即：矿井中巷道风压、风速的测量。（如：矿用风压表、矿用 风速表） 3、用于安全防护的氧气表需强制检定。包括以下2 类：
压力表，一般选用表面直径100mm的即可，如安装位置较高，照明条件差时;可选用150mm或200~50mm的。 在安装前应对压力表进行校验，合格后才能安装使用。安装时压力表应固定在专门加工的接头上，并应加垫片;而不要采取缠麻丝或直接上到阀门上。压力表应安装在便于操作维修的地点。 一、取压点的选择 为保证测量准确，取压点须有代表性，压力表与取压点的距离应尽量短些：1.应选择在流速平稳的直线管段上，避免处于管路弯曲、分叉及流束形成涡流的区域。 2.取压管一般不得伸入设备和管道内，当管路中有突出物体（如测温组件）时，取压口应取在其前面。 3.当必须在调节阀门附近取压时，若取压口在其前，则与阀门距离应不小于2倍管径；若取压口在其后，则与阀门距离应不小于3倍管径。 4.取压点安装位置还有一定的要求，以水平或倾斜管道为例： a.介质为气体时.在管道的上半部。 b.介质为蒸汽时，在管道上半部与水平中心线成0~45度的夹角范围内，最好在管道水平中心在线。 c.介质为液体时，在管道下半部与水平中心线成0~45度夹角范围内。如由于条件限制时，可根据实际情况选择比较合理的位置。 5.对于宽广容器，取压口应处于流体流动平稳和无涡流的区域。总之，在工艺流程上确定的取压口位置应能保证测得所要选取的工艺参数。 二、连接导管的铺设 连接导管的水平段应有一定的斜度，以利于排除冷凝液体或气体。当被测介质为气体时，导管应向取压口方向低倾；当被测介质为液体时，导管则应向测压
仪表方向倾斜；当被测参数为较小的差压值时，倾斜度可再稍大一点。此外，如导管在上下拐弯处，则应根据导管中的介质情况，在最低点安置排泄冷凝液体装置或在最高处安置排气装置，以保证在相当长的时间内不致因在导管中积存冷凝液体或气体而影响测量的准确度。冷凝液体或气体要定期排放。 三、安装附件 仪表在下列情况使用时应加附加装置，但不应产生附加误差，否则应考虑修正。 1.为了保证仪表不受被测介质侵蚀或粘度太大、结晶的影响，应加装隔离装置； 2.为了保证仪表不受被测介质的急剧变化或脉动压力的影响，加装缓冲器。尤其在压力剧增和压力陡降，最容易使压力仪表损坏报废，甚至弹簧管崩裂，发生泄漏现象； 3.为了保证仪表不受振动的影响，压力仪表应加装减振装置及固定装置； 4.为了保证仪表不受被测介质高温的影响，应加装充满液体的弯管装置； 5.专用的特殊仪表，严禁他用，也严禁在没有特殊可靠的装置上进行测量，更严禁用一般的压力表作特殊介质的压力测量； 6.对于新购置的压力检测仪表，在安装使用之前，一定要进行计量检定，以防压力仪表运输途中震动、损坏或其它因素破坏准确度 四、测压仪表的安装及使用注意事项 1.仪表应垂直于水平面安装； 2.仪表测定点与仪表安装处在同一水平位置，否考虑附加高度误差的修正； 3.仪表安装处与测定点之间的距离应尽量短，以免指示迟缓； 4.保证密封性，不应有泄漏现象出现，尤其是易燃易爆气体介质和有毒有害介质。
压力表国家标准 中华人民国国家标准GB/T 1227-2002 标准压力表,精密压力表于2002-1-25发布2003-05-01实施。该标准由中华人民国国家质量监督检验检疫总局发布，共有七个部分，另附一个规性附录和两个资料性目录。国标 GB/T 1227-2002 精密压力表代替原精密压力表国家标准 GB/T 1227-1986 标准精密压力表。国标 GB/T 1227-2002 精密压力表涉及的相关标准有：GB/T 4439-1984 工业自动化仪表工作条件振动；GB/T 4451-1984 工业自动化仪表振动（正弦）试验方法；GB/T 15464 仪器仪表包装通用技术条件；/T 5528 压力表标度及划分；/T 9252 工业自动化仪表指针指示部分的基本型式、尺寸及指针的一般技术要求；/T 9253 工业自动化仪表标度的一般规定；/T 9329-1999 仪器仪表运输、运输储存基本环境条件及试验方法。 中华人民国国家标准 GB/T 1227-2002《精密压力表》规定了精密压力表的产品分类、技术要求、试验方法、检验规则和标志、包装与贮存。GB/T 1227-2002《精密压力表》国家标准适用于以C型管式弹簧管、盘簧管式弹簧管、螺旋管式弹簧管等弹性敏感元件为测量部件的机械指针式精密压力表。 GB/T 1227-2002《精密压力表》解读[1]产品分类与技术要求 中华人民国国家标准 GB/T 1227-2002《精密压力表》中规定了精密压力表型式的产品分类: 精密压力表按其测量类别分为压力表和真空表，所谓测量类别是指精密压力表测量围所属的量域是正压或是负压。另外还有一种跨量域的精密压力真空表已在工业流程中广为应用，GB/T 1227-2002《精密压力表》暂未将其列入测量分类之中。精密压力表按其安装方式分为直接安装式和嵌装式。所谓安装方式是指精密压力表自身所具有的安装结构型式。直接安装式是应用较多的一种典型安装结构型式，其接口螺纹既要起到管路的连接作用又要起到对仪表的支撑作用。嵌装式也称盘装式，是一种带有安装环的精密压力表。也就是我们常说的轴向前带边精密压力表和径向前带边精密压力表。此类仪表的安装环是仪表的支撑部件，其接口螺纹只起着管路连接作用。还有一种安装结构型式─凸装式，也就是我们常说的后带边精密压力表，也有称其为墙装式，这种凸装式精密压力表的应用也较普遍，GB/T 1227-2002《精密压力表》也暂未将其列入安装方式之中。 中华人民国国家标准 GB/T 1227-2002《精密压力表》中明确规定了精密压力表的精确度等级产品分类。所谓精密压力表的精确度等级，也就是常说的精度等级。精密压力表的精

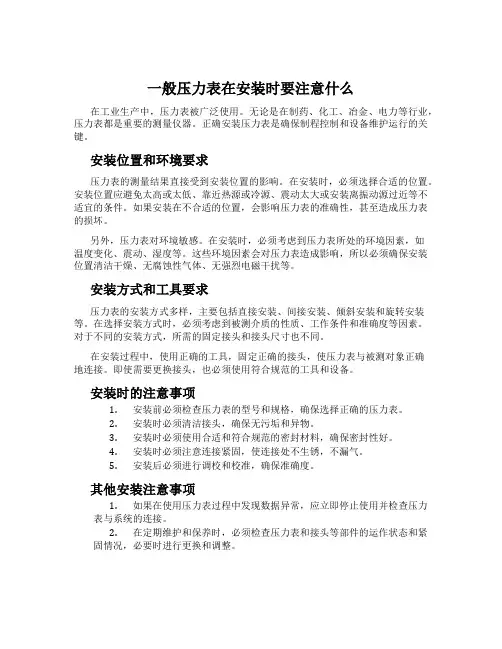

压力表安装详解 压力表，一般选用表面直径100mm的即可，如安装位置较高，照明条件差时;可选用150mm或200~50mm的。 在安装前应对压力表进行校验，合格后才能安装使用。安装时压力表应固定在专门加工的接头上，并应加垫片;而不要采取缠麻丝或直接上到阀门上。压力表应安装在便于操作维修的地点。 一、取压点的选择 为保证测量准确，取压点须有代表性，压力表与取压点的距离应尽量短些： 1.取压管一般不得伸入设备和管道内，当管路中有突出物体（如测温组件）时，取压口应取在其前面。 2.应选择在流速平稳的直线管段上，避免处于管路弯曲、分叉及流束形成涡流的区域。 3.当必须在调节阀门附近取压时，若取压口在其前，则与阀门距离应不小于2倍管径；若取压口在其后，则与阀门距离应不小于3倍管径。 4.取压点安装位置还有一定的要求，以水平或倾斜管道为例： a.介质为气体时.在管道的上半部。 b.介质为蒸汽时，在管道上半部与水平中心线成0~45度的夹角范围内，最好在管道水平中心在线。 c.介质为液体时，在管道下半部与水平中心线成0~45度夹角范围内。如由
于条件限制时，可根据实际情况选择比较合理的位置。 5.对于宽广容器，取压口应处于流体流动平稳和无涡流的区域。总之，在工艺流程上确定的取压口位置应能保证测得所要选取的工艺参数。 二、连接导管的铺设 连接导管的水平段应有一定的斜度，以利于排除冷凝液体或气体。当被测介质为气体时，导管应向取压口方向低倾；当被测介质为液体时，导管则应向测压仪表方向倾斜；当被测参数为较小的差压值时，倾斜度可再稍大一点。此外，如导管在上下拐弯处，则应根据导管中的介质情况，在最低点安置排泄冷凝液体装置或在最高处安置排气装置，以保证在相当长的时间内不致因在导管中积存冷凝液体或气体而影响测量的准确度。冷凝液体或气体要定期排放。 三、安装附件 仪表在下列情况使用时应加附加装置，但不应产生附加误差，否则应考虑修正。 1.为了保证仪表不受被测介质侵蚀或粘度太大、结晶的影响，应加装隔离装置；
