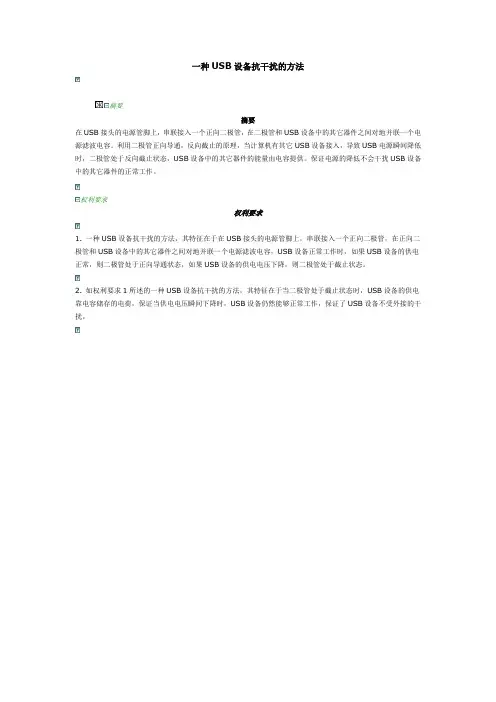

一种USB设备抗干扰的方法
摘要
摘要
在USB接头的电源管脚上，串联接入一个正向二极管，在二极管和USB设备中的其它器件之间对地并联一个电源滤波电容。利用二极管正向导通，反向截止的原理，当计算机有其它USB设备接入，导致USB电源瞬间降低时，二极管处于反向截止状态，USB设备中的其它器件的能量由电容提供。保证电源的降低不会干扰USB设备中的其它器件的正常工作。
权利要求
权利要求
1. 一种USB设备抗干扰的方法，其特征在于在USB接头的电源管脚上，串联接入一个正向二极管，在正向二极管和USB设备中的其它器件之间对地并联一个电源滤波电容，USB设备正常工作时，如果USB设备的供电正常，则二极管处于正向导通状态，如果USB设备的供电电压下降，则二极管处于截止状态。
2. 如权利要求1所述的一种USB设备抗干扰的方法，其特征在于当二极管处于截止状态时，USB设备的供电靠电容储存的电荷，保证当供电电压瞬间下降时，USB设备仍然能够正常工作，保证了USB设备不受外接的干扰。
