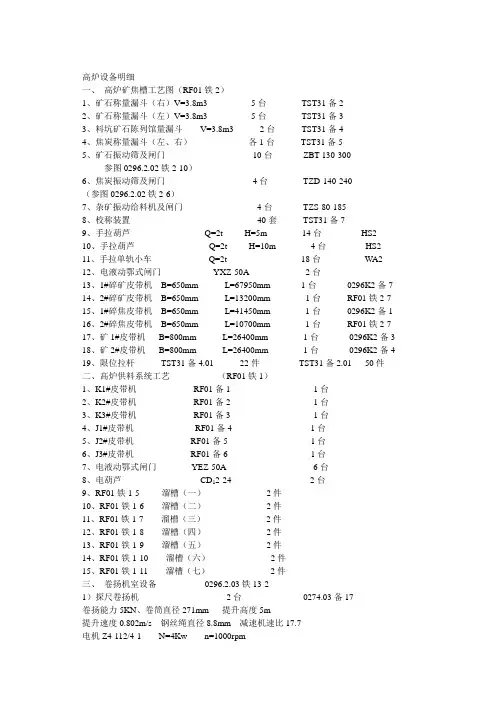

高炉设备明细
一、高炉矿焦槽工艺图(RF01铁2)
1、矿石称量漏斗(右)V=3.8m3 5台TST31备2
2、矿石称量漏斗(左)V=3.8m3 5台TST31备3
3、料坑矿石陈列馆量漏斗V=3.8m3 2台TST31备4
4、焦炭称量漏斗(左、右)各1台TST31备5
5、矿石振动筛及闸门10台ZBT-130-300
参图0296.2.02铁2-10)
6、焦炭振动筛及闸门4台TZD-140-240
(参图0296.2.02铁2-6)
7、杂矿振动给料机及闸门4台TZS-80-185
8、校称装置40套TST31备7
9、手拉葫芦Q=2t H=5m 14台HS2
10、手拉葫芦Q=2t H=10m 4台HS2
11、手拉单轨小车Q=2t 18台WA2
12、电液动鄂式闸门YXZ-50A 2台
13、1#碎矿皮带机B=650mm L=67950mm 1台0296K2备7
14、2#碎矿皮带机B=650mm L=13200mm 1台RF01铁2-7
15、1#碎焦皮带机B=650mm L=41450mm 1台0296K2备1
16、2#碎焦皮带机B=650mm L=10700mm 1台RF01铁2-7
17、矿1#皮带机B=800mm L=26400mm 1台0296K2备3
18、矿2#皮带机B=800mm L=26400mm 1台0296K2备4
19、限位拉杆TST31备4.01 22件TST31备2.01 50件
二、高炉供料系统工艺(RF01铁1)
1、K1#皮带机RF01备1 1台
2、K2#皮带机RF01备2 1台
3、K3#皮带机RF01备3 1台
4、J1#皮带机RF01备4 1台
5、J2#皮带机RF01备5 1台
6、J3#皮带机RF01备6 1台
7、电液动鄂式闸门YEZ-50A 6台
8、电葫芦CD12-24 2台
9、RF01铁1-5 溜槽(一)2件
10、RF01铁1-6 溜槽(二)2件
11、RF01铁1-7 溜槽(三)2件
12、RF01铁1-8 溜槽(四)2件
13、RF01铁1-9 溜槽(五)2件
14、RF01铁1-10 溜槽(六)2件
15、RF01铁1-11 溜槽(七)2件
三、卷扬机室设备0296.2.03铁13-2
1)探尺卷扬机2台0274.03备17
卷扬能力5KN、卷筒直径271mm 提升高度5m
提升速度0.802m/s 钢丝绳直径8.8mm 减速机速比17.7
电机Z4-112/4-1 N=4Kw n=1000rpm
2) 料车卷扬机1台0274.03备14
卷扬能力90KN、卷筒直径1850mm、卷扬速度2.44m/s
工作行程80m、总传动比29.7、钢丝绳直径32.5mm
3)5吨电葫芦1台MD15-31D
起升高度6m、轨道型号20a-45a工字钢
6)HS3型手拉葫芦1台
起升高度6m 起重量3吨
7)HS5型手拉葫芦1台
起重量5吨起升高度6m
8)松绳开闭器2台TST30备15
四、探尺及料车卷扬钢丝绳传动(0296.2.03铁12)
1)3.8m3料车2台0296.2.03铁12
有效容积3.8m3 前后轮的轨距1454mm
2)Φ1800双槽绳轮2台TST30备12
3)YB829-79 钢丝绳6△(30)-32.5-1850-Ⅰ甲镀-左同 2根 160m/根
4)YB829-79 钢丝绳6△(30)-32.5-1850-Ⅰ甲镀-右同 2根 160m/根
5)钢丝绳卡 32右KTH 12件 GB5974.2-86
6)钢丝绳卡 32左KTH 12件 GB5974.2-86
7)钢丝绳用普通套环32 4件 GB5974.1-86
8)Φ200绳轮 14件 TST30备22
9)Φ200绳轮支架 8件 TST30备23
10)Φ200绳轮支架(带轮) 6件 TST30备24
11)GB1102-74钢丝绳 6*37-8.7-1850-Ⅰ-光-右同 65米/根
12)GB1102-74钢丝绳 6*37-8.7-1850-Ⅰ-光-右同 72米/根
五、高炉炉顶设备安装图(RF01铁4)
1)无料钟炉顶设备 1套钟鼎泰克
2)无料钟设备支架 1套 TST30备19
3)探尺 2件 TST30备17
4)10吨手拉葫芦 HS-10 H=6m 4台
5)10吨手动单轨小车 WA-Ⅱ H=6m 4台
6)3吨手拉葫芦 HS-3 H=10m 1台
7)3吨手动单轨小车 WA-Ⅱ H=10m 1台
8)5吨手拉葫芦 HS-5 H=6m 2台
9)5吨手动单轨小车 WA-Ⅱ H=6m 2台
10)2吨手拉葫芦 HS-2 H=8m 2台
11)2吨手动单轨小车 WA-Ⅱ H=8m 2台
12)金属密封圈Φ2620/Φ2740 S=6 1件不锈钢
六、炉前设备 0296.2.03铁19
1)KD100液压泥炮(左) 1台
泥缸容积0.162m3、泥缸直径450mm、炮口直径120mm
吐泥速度0.30m/s、油缸直径300mm、工作油压16MPa泥塞工作推力1130KN、压炮角度12o、工作转角160o回转时间15s、炮身水平方向可调角度±3度、工作油压油缸21MPa、压炮力108KN、炮身水平方向可调角度±3.5度
2)K DⅡA型同侧式全液压开铁口机 1台
钻头直径 60-65mm、钻头转速300r/min、钻孔角度10度
钻孔深度2100mm、冲打能量250J、冲打频率40-50Hz、旋转角度150度
旋转时间12-15s、送进速度0.025-0.05m/s、反退速度1m/s
3)堵渣机 1台
堵渣机塞头上升高度1550mm、堵渣机水平行程2030mm
堵渣机油路压力8MPa、液压缸直径80mm
液压缸工作行程500mm、堵渣机压缩空气压力0.4MPa、空气耗量2Nm3/min
冷却水压力≥0.5MPa
4) 吊钩桥式起重机 1台 Q=10t Lk=22米 H=16米
七、炉体冷却水设备表(0274.03铁4)
手动三通球阀Q41F-10P DN32 495个带配套法兰、紧固件对夹蝶阀D371J-10 DN250 8个带配套法兰、紧固件对夹蝶阀D71J-10 DN100 2个带配套法兰、紧固件不锈钢二通球阀Q11F-16 DN32 18个
三通旋塞阀X46W-10T DN32 16个带配套法兰、紧固件对夹蝶阀D371J-16 DN250 2个带配套法兰、紧固件对夹蝶阀D371J-10 DN200 20个带配套法兰、紧固件对夹蝶阀D371J-16 DN200 4个带配套法兰、紧固件不锈钢二通球阀Q11F-16P DN50 14个
对夹蝶阀D71J-10 DN125 14个带配套法兰、紧固件对夹蝶阀D71J-10 DN50 10个带配套法兰、紧固件对夹蝶阀D71J-10 DN80 1个带配套法兰、紧固件快速接头金属软管QBJR-16/32*1200-KL 30件DN32
快速接头金属软管QBJR-16/15*2000-KL 28件DN15
金属软管QBJR-16/15*2000-F3 2件DN25 法兰连接自清洗式过滤器DN500 2台配套法兰、连接件暗杆楔式闸阀Z45T-10 DN450 4台配套法兰、紧固件八、炉体冷却设备0274.03铁5
1)炉体冷却设备1套TST30备4
2)冷却板封板52件0274.03铁5-6
3)方头螺栓M42*180 416件8.8级GB8-88
4)螺母M42 1596件8级GB6170-86
5)螺栓垫板1596件0274.03铁5-7
6)方头螺栓M42*300 208件8.8级GB8-88
7)螺栓密封套1596件0274.03铁5-8
8)方头螺栓M42*220 972件8.8级GB8-88
9)水管密封套(一)104件0247.3铁5-9
10)水管密封套(二)104件0247.3铁5-10
11)水管密封套(三)208件0247.3铁5-11
12)水管密封套(四)576件0247.3铁5-12
九、450m3高炉热风用管吊挂及拉紧装置1套TST30备9
十、450m3炉喉钢砖安装1套TST30备8
十一、450m3高炉铁口框1套TST30备7
十二、450m3渣口设备1套TST30备6
十三、450m3高炉风口设备及进风弯管设备14套TST30备5
十四、炉顶法兰、溜槽检修孔、人孔、探瘤孔0296.2.03铁6
1)溜槽检修孔0274.03铁12 1套(包括金属垫)
2)炉顶法兰0274.03铁9 1件
3)炉顶人孔TST30备11 1件
4)探瘤孔TST30备10 8件
5)炉顶煤气温度探测器1套
十五、粗煤气系统设备029.2.03铁15
1)3t电葫芦CD1330D 1台
2)Φ550炉顶放散阀2台(带电动卷扬机)0296. 2.03铁15-7 3)钢丝绳18NA T6*19S+FC1670 L=240m
4)Φ200绳轮 16件 TST30备24
5)Φ200绳轮支架 16件 TST30备22
6)绳卡18KTH 9件
7)拨灰孔1件TST30备26
8)套环18 3件
9)防闭塞装置TZF-10 2台
10)DN1400波纹补偿器4台
11)Φ400放散阀1台(配法兰、螺栓、垫片)
12)Φ200放散阀1台(配法兰、螺栓、垫片)
` 13)钢丝绳12NAT6*19S+FC1470 50米(GB/T8918-1996)
14)绳卡12KTH 3件GB/T5976-1986
15)套环12 1件
16)DN1790遮断阀1套带连接件
17)Φ400绳轮 4件 TST30备18
18)Φ400绳轮支架 4件 TST30备21
19)绳卡20KTH 4件GB/T5976-1986
20)套环20 1件GB/T5974-1986
21)销轴45*200 GB/T882-1986
22)DN400电动卸灰球阀1台Q947F-1 带法兰连接件密封垫23)加湿卸灰机HSW-30 1台生产能力1003/h
主电机5.5Kw
24)700Kg手摇卷扬机1台
25)200Kg手摇卷扬机1台
26)遮断阀电动卷扬机能力(3.5-5.0t)1台带主令控制器
27)2t手动单轨小车1台WA2-1
28)2t手拉葫芦1台HS2 H=8m
29) Φ600人孔9台DT1006
十六、热风炉系统设备(RFS450铁2)
1)热风阀3台DN1000 R743R 接管尺寸Φ1624*12 L=250mm
2)倒流休风阀1台DN700 R743R 接管尺寸Φ1220*10 L=550mm
3)空气切断阀3台DN900 D747H-3 接管尺寸Φ920*10 L=330mm
4)煤气切断阀3台DN900 D747H-3 接管尺寸Φ920*10 L=330mm
5)煤气燃烧阀3台DN900 Z741Y-3 接管尺寸Φ920*10 L=700mm
6) 烟道阀3台DN1300 B741W-Ⅱ-3 接管尺寸Φ1424*12 L=750mm
7)混风切断阀3台DN600 Z741Y-3 接管尺寸Φ620*8 L=500mm
8)冷风阀3台DN900 B741W-Ⅱ-3 接管尺寸Φ920*10 L=700mm
9)充风阀3台DN150 Z741Y-3 接管尺寸Φ159*5 L=300mm
10)废气阀3台DN300 Z741Y-3 接管尺寸Φ312*6 L=340mm
11)煤气放散阀(液压球阀) 3台 DN150 Q747F-3 接管尺寸Φ159*5 L=395mm 12)煤气吹扫阀(液压球阀) 3台 DN150 Q747F-3 接管尺寸Φ159*5 L=395mm 13)煤气放散阀(手动球阀) 2台 DN150 Q347F-3 接管尺寸Φ159*5 L=395mm 14)电动冷风放风阀(带消音器)1套DN1000 D949W-Ⅰ-3
接管尺寸Φ1020*10 L=750mm
15)热风支管波纹补偿器3台SGZ3-1600-Ⅱ-J-3 接管尺寸Φ1624*12 L=660mm 16)热风主管波纹补偿器3台SGZ3-1700-Ⅱ-J-3 接管尺寸Φ1724*12 L=650mm 17)热风主管波纹补偿器1台SGZ3-1700-III-J-3 接管尺寸Φ1724*12 L=900mm 18)煤气排水器 1台 MPQ-II 允许煤气最高压力21KPa
19)导流管 12件 RFS450铁3-5
20)炉顶人孔 3件 DT1007
21)Φ600人孔 9件 DT1006
22)热风主管人孔 350*500 5件 DT2563
23)卸球孔 6件 DT4195
24)Φ600烟道人孔 3件 DT1475
25)带点火孔人孔 3件 DT1008
26)热风主管拉紧装置 1套 DT5247
27)热风炉炉箅子及支柱 1套 DT4373
所有阀门配连接螺栓及法兰、密封垫片
十七、热风炉助燃风机、换热器系统设备 RFS450铁6
1)助燃风机(带调节阀、进口消音器) 2台 9.19No.16D
2)风机出口波纹补偿器 2台 SDZ1-8001 DN800
3)风机出口切断阀 DN800 2台 QD947H
4)助燃空气放风阀 DN400 1台 D947dH
5)烟气换热器 1台地脚尺寸 2688*1260 烟气进出口Φ2300
空气进口Φ8102*6
空气出口Φ1020*10
十八、高炉循环水泵站给排水 0296.3.03水1
1)离心水泵 500s-59型 3台 Q=1620-2340m3/h
H=68-47m 配电机3台 Y450-6型 N=450Kw 电压10Kv n=970r/min
2)水泵 250s-65A 配电机Y315S-4 N=110Kw 2台
3)水泵 500s-35A 配电机Y335L-6 N=220Kw 3台
4)柴油机应急泵组 1套柴油机驱动500s-59A
离心水泵配带自控燃油箱
5)方形逆流式玻璃钢冷却塔 GFNGP-700型 4台
Q=700m3/h、风机直径Φ4.7m、N=30Kw
6) 自清洗过滤器 220LW-500型 1台 Q=500m3/h
7) 电动单梁悬挂起重机 DX型Q=5t LK=8m L=9m 1台
配电葫芦CD15-9型起重量Q==5t H=9m
8) 潜水排污泵 50WQ25-10-1.5型 1台电机N=1.5Kw Q=17.5-30m3/h
9) 加药装置 JYB-1000型 1台配电动搅拌机 N=0.75Kw
配计量泵1台 LQ=5-125l/h p=1.0wPa 电机N= 0.6Kw
十九、冲渣水循环水泵站给排水 RF01水2
1)单级双吸离心水泵 3台 300S-58A Q=720m3/h H=49
配电机Y315M2-4 N=160Kw 3台
2)手动单梁悬挂起重机 1台 SDXQ-2型起重量2t LK=3.5m H=6m
二十、铸铁机循环水泵站给排水 RF01水3
1)离心水泵 2台 IS200-150-400A Q=224-430m3/h H=477-39m 配电机 2台 Y280S-4型 N=75Kw 380v n=1450r/min
2)手动单轨小车 SG型起重量Q=1t H=6m 1台
3)潜水泵 50QW15-15-2.2 Q=15m3/h N =2.2Kw H=15m 1台
4)潜水泵 80QW60-13-4 Q=60m3/h N=4Kw H=13m 1台
二十一、鼓风机房设备RF450热1
1)轴流鼓风机A V45-12 1台
配套电动机1台止回阀DN1000 1台
变速器1台防喘振阀DN400 1台
润滑油站1台放散消音器1台
动力油站1台自洁式空气过滤器1台
高位油箱1台整流栅1台
2)天车Q=32/5t L=16.5米1台
3)金属硬密封电动蝶阀DN1000 PN1.0 1台
4)金属硬密封电动蝶阀DN500 PN1.0 1台
5)橡胶接头DN1400 1台
6)出口消音器外径Φ1660 L=2800 1台
7)曲管压力平衡补偿器DN1000 PN0.6MPa 1台
8)整流栅随机图86602 2台
二十二、炉体冷却水系统0296.2.03铁4
1)自清洗滤水器DN450 2台
2)快速接头金属软管30根DN32 QBJR-16/32*1200KL
3)金属软管(法兰连接)QBJR-16/15*2000-F3 2件L=2000m
4)阀门
闸阀 DN450 Z45T-10 4个
手动三通球阀DN32 Q41F-10T 495个
对夹蝶阀DN250 D371J-10 10个
对夹蝶阀DN100 D371J-10 2个
三通旋塞阀DN32 X46W-10T 16个
对夹蝶阀DN250 D371J-16 2个
对夹蝶阀DN200 D371J-10 20个
对夹蝶阀DN200 D371J-16 4个
对夹蝶阀DN80 D71J-10 1个
对夹蝶阀DN125 D71J-10 7个
对夹蝶阀DN50 D71J-10 10个
三通球阀DN50 Q11F-16T 14个
三通球阀DN32 Q11F-16T 18个
二十三、炉顶均排压 RF01铁5
均压阀 DN200 1台
电动阀门 DN100 1台 VED941X-10P
放散阀 DN300 1台
氮气罐 10m3 1台
电动阀门 DN40 2台 VED941X-10P
放散消音器 1台
二十四、热风炉液压站 1套
工作压力 7MPa 油箱容积2000L
工作流量Qmax=120L/min 电机2*18.5Kw/1470r/min
二十五、高炉工业管道 0296.2.03铁20
蒸汽包 0274.03热1 1套
压缩空气气包 0274.03热2 1套
二十六、水冲渣系统 RF01铁8
1)上渣粒化器 0296.2.03铁27 1件
2)冲渣沟衬板 RF01铁9 1套
3)下渣粒化器 0296.2.03铁27 1件
4)10吨抓斗门式起重机 1台轨距15米
5)手动蝶阀 SPD371HF-10C DN300 2台
二十七、热风炉水系统阀门
闸阀Z45-10 DN50 5个带法兰及紧固件
闸阀Z45-10 DN15 4个带法兰及紧固件
闸阀Z45-10 DN32 4个带法兰及紧固件
闸阀Z45-10 DN40 12个带法兰及紧固件
闸阀Z45-10 DN250 4个带法兰及紧固件
闸阀Z45-10 DN80 2个带法兰及紧固件
闸阀Z45-10 DN150 4个带法兰及紧固
二十八、矿槽部分(RF01风2)
电动蝶阀D941W-1 DN600 10个L=210mm
密封装置B=650 4套
密封移动小车B=500 2套
特轻型通风专用手动蝶阀TQD341W-0.1C DN700 2个L=100mm 特轻型通风专用手动蝶阀TQD341W-0.1C DN300 17个L=100mm 特轻型通风专用手动蝶阀TQD341W-0.1C DN450 14个L=100mm 特轻型通风专用手动蝶阀TQD341W-0.1C DN250 1个L=100mm
特轻型通风专用手动蝶阀TQD341W-0.1C DN200 1个L=100mm 特轻型通风专用手动蝶阀TQD341W-0.1C DN400 2个L=100mm 风机入口挠性接头FQJΦ1800--80F 1个L=400mm 风机出口挠性接头FQJ1620*1170—80F 1个L=400mm 消音器TJX—16A 风量:22*10000m3/h 阻力<200Pa 消声量:>25dB(A) 1台电葫芦5吨起升高度10米1台
二十九、高炉出铁场除尘内部系统 RF01风4、风3
