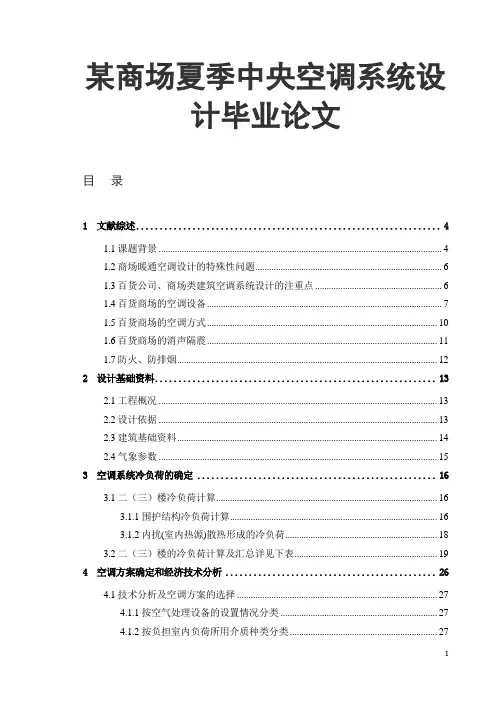

某商场夏季中央空调系统设
计毕业论文
目录
1 文献综述 (1)
1.1 课题背景 (1)
1.2 商场暖通空调设计的特殊性问题 (2)
1.3 百货公司、商场类建筑空调系统设计的注重点 (2)
1.4 百货商场的空调设备 (2)
1.5 百货商场的空调方式 (6)
1.6 百货商场的消声隔震 (6)
1.7 防火、防排烟 (7)
2 设计基础资料 (8)
2.1 工程概况 (8)
2.2 设计依据 (8)
2.3 建筑基础资料 (8)
2.4 气象参数 (9)
3 空调系统冷负荷的确定 (11)
3.1 二（三）楼冷负荷计算 (11)
3.1.1 围护结构冷负荷计算 (11)
3.1.2 扰(室热源)散热形成的冷负荷 (12)
3.2 二（三）楼的冷负荷计算及汇总详见下表 (13)
4 空调方案确定和经济技术分析 (19)
4.1 技术分析及空调方案的选择 (19)
4.1.1 按空气处理设备的设置情况分类 (19)
4.1.2 按负担室负荷所用介质种类分类 (20)
4.1.3 按集中式空调系统处理的空气来原来比较： (20)
4.1.4 按送风管风速来比较 (20)
4.1.5 集中系统按送风量是否变化有： (20)
4.1.6 按送风管数目： (21)
4.1.7 空调方案的确定 (21)
4.2 经济技术分析及制冷机选择 (21)
4.2.1 经济技术分析 (21)
5 冷冻站设计 (22)
5.1 制冷机组的选择计算 (22)
5.2 冷却塔的选择 (25)
5.2.1 冷却塔的冷却原理 (25)
5.2.2 冷却塔的分类 (25)
5.3.3 冷却塔选型设计时应考虑的问题 (26)
5.3.4 冷却塔的设计工况和选型 (26)
5.3 水处理装置的选择 (26)
5.4 集水器和分水器的选择 (27)
5.5 膨胀水箱的选择计算 (27)
6 四楼办公区空调风机盘管系统的设计 (29)
6.1 送风量确定 (29)
6.2 新风量的确定 (31)
6.3 四楼办公区风机盘管的选型 (31)
6.4 风机盘管的水力计算 (33)
7 四楼购物区空调水系统设计 (35)
7.1 冷凝水系统设计 (35)
7.2 冷冻水系统设计 (36)
7.2.1 形式:闭式系统 (36)
7.2.2 竖管冷冻水管径确定 (36)
7.2.3 机房冷冻水管径计算 (38)
7.3 冷却水系统的设计 (40)
7.4 水泵的选型 (40)
7.4.1 冷冻水泵 (40)
7.4.2冷却水泵 (41)
7.4.3 补水系统 (42)
8 四楼购物区空调风系统设计 (43)
8.1 送风量确定 (43)
8.2 新风量的确定 (44)
8.2.1 确定依据: (44)
8.2.2 确定过程: (45)
8.3 空调机组的选型 (45)
8.3.1 空调机组冷量的确定 (45)
8.3.2 空调机组的选型 (46)
8.4 气流组织计算 (47)
8.5 风管水力计算 (48)
9 空调系统管道保温处理及设备减震设计 (55)
9.1 管道保温措施 (55)
9.2 空调系统噪声控制与减震控制 (55)
9.3 系统的防火 (55)
9.4 系统的防、排烟 (56)
总结 (57)
致谢 (58)
参考文献 (59)
1文献综述
1.1 课题背景
百货商场是由若干专业商店或专业柜台组成，其经营围比百货商店更广。有的亦称百货公司、百货大楼或购物中心等。大型百货商场经营成千上万种商品，规模大、顾客多，一般多设计为多层营业大厅，建筑面积可达上万平方米；中型百货商场，主要经营日用百货和热门商品，规模为几千平方米；小型百货商店经营日用百货，一般仅有一个营业厅，规模为几百平方米。百货商场除营业大厅外，还配备有仓库、管理、加工等用房。这类建筑的特点是：
1)空间较大、柜和列摆设多样、人流众多，要合理安排顾客人流路线和货物进出路线，避免交错混杂。
2)根据商品特性安排营业部位，贵重商品一般设在楼上，日用商品设在最方便的地方，笨重商品多安排在底层或地下层。
3)有些商场、商店和其他用途的建筑组合在一起，或附设在某些建筑中。如大型购物中心，不仅有百货商场，而且还有自助食堂、电影院、游乐场、美容院、游泳池和展览厅等活动容的建筑；目前很多旅馆、车站、航空港等处，均开辟了很多商店、商场，有的还附带饮食店、食品商场等。
4)营业大厅要求宽敞，且有良好的通风、采光设施，对大中型商场还应设置通风空调。柜台平面布置应有较大的灵活性，以适应经营商品变换的需要。
5)因人流集中，应特别注意消防安全措施等。
随着人们生活水平的提高购买力增强近年来增加了不少商业建筑，繁华地区的商场顾客比较拥挤。为了保护广大顾客和商场职工的健康，我国卫生防疫部门对面业建筑提出了卫生要求，对较大的重点商场还进行过监测对已建的大中商场要求进行改造提出增设通风设施或加建空气调节装置。新建的大中商业建筑和有条件的一船商场，也相继用没了空气调节设施，大大改善了现有商业建筑的环境和卫生标准。商业建筑是一个人员众多的公共场所，温度、湿度、清洁度和新鲜空气量等，对顾客和商场职工等影响很大。售货员长时间在卫生标推不高的环境中工
作，会影响健康和工作效率；客虽然在商场中只是短暂地停留，但污浊含尘的空气容易传播某些疾病。因此，商业建筑的空气环境越来越被商业部门重视。近年来，在同一城市相同地段的一些商场，凡设置有良好通风空调系统的，其年经营额要比不设通风空调系统的间类规模商场大得多，而且商场职工的工作环境得到了较好的改善工作效率提高、病休人员减少、出勤率增高。
商场和一般的建筑有相同之处，但也有很多特殊性的地方，如商场由于人流众多，照射商品的灯光较强，因此在冷、热负荷计算方面，人体发热和灯光负荷成为主要虑的因素。并且很多商场的柜台、货架和店铺的开间组合，有时要重新划分和作重
新布置，经营商品也会有新的变换，这就要求空调系统和风口布置要适应这些变化等等。因此，设计百货商场暖通空调系统、选择冷、热源和布置送、回风口时，必须充分考虑到商场的这些特点，进行合理的设计。
1.2 商场暖通空调设计的特殊性问题
1)在售货场列的商品是多种多样的，商品的种类变化和商场的形式变化也是较多的，而商场的人员密度和照明负荷也有很大的差别，所以空调方式和设备也应具有各种灵活性以适应各种要求。
2)综合性的商场，有时有饮食店、各种商店、文化娱乐中心等，应根据一般售货情况和特点，不同的营业时间划分空调通风系统和设置通风换气装置。
3)对于特殊售货场，举办展销物品的会场等，在冬季有的地方也要降温。也就是在南方地区，冬季有可能要进行制冷运转；在北方地区，可以进入大量室外冷风以达到降温目的。
4)商场办公室一般设置在商场外面较多，由于其空调时间和一般售货场不同，必须考虑另外的系统，通常采用风机盘管系统。
5)为防止从主要进出口侵入的室外空气，商业建筑物在冬季应设置热风幕，以防止冷风从大门侵入室；夏季多采用普通空气幕（又称气帘）。
6)由于商业建筑人员频繁进出，而且易燃物品也较多，故必须遵守《建筑设计防火规》和《高层民用建筑防火规》等，对高层商业建筑和封闭性的地下商场等，应配置排烟等防灾设备。
1.3 百货公司、商场类建筑空调系统设计的注重点
1)百货公司、商场的冷负荷主要来自照明和人员发热。其数值大小视建筑的档次而定。档次高的人数少，反之人多。通常按0.5~1.0人/m2计算。照明按30~40W/m2。
2)过渡季节的通风换气十分重要。几乎需80%的排气才能满足卫生要求。因此这类建筑宜采用双风机系统，或单风机加排风机系统。
3)商场出入口处人流不息，一年四季大门敞开。冬季流入大量冷空气，夏季室外热气入侵，增加空调负荷。多年的经验告诉我们，大门口设置冷热风幕时解决这一问题的好办法。风幕的吹出口风速不能太大，也不能过小，大了会吹掉顾客的帽子，小了挡不住室外气流的入侵。工程实践证明风幕的吹出口风速以4~5m/s为好。
4)商场中循环空气污染严重，空气过滤器以自动清洗式为佳。
1.4 百货商场的空调设备
目前，百货商场采用的冷源有以下几种：往复式（活塞式）制冷机、离心式制冷机、螺杆式制冷机、吸收式制冷机等。应根据不同百货商场的冷负荷大小和各地区能量的供给条件，允许接受电力的能力情况进行选择。对于较小的商店，有的则可以采用分体式空气调节器、窗式空调器或柜式空调器。
“制冷”中有“台数不宜过多”、“应与空气调节负荷变化情况及运行调节要求相适应”、“台数不宜少于两台”等规定。我们在考虑冷水机组配置时，应注意避免下列四种情况。
一、要避免机组台数过少，台数过少存在的问题有：
1)负荷可靠性下降，一旦负荷高峰时机组出现故障，影响的比例就大；
2)负荷适应性差。因为综合性建筑中往往配置有娱乐场所等，其面积不大、冷负荷也不大，而娱乐场所又往往有提前和延长制冷要求，机组台数少，意味着单台制冷负荷大，一旦开启，负荷就不适应，对离心式机组，往往易发生喘振现象，所以选择离心机组，要满足20%～40%负荷时能适应最小冷负荷的需要。
3)机组台数过少，机组低负荷运行的概率高，由于机组在低负荷下运行的COP 低，因而能耗会增高。
二、要避免机组台数过多。机组台数过多有如下缺点：
1)单机容量下降，机组COP下降，能耗高；
2)机组台数多，配置的循环水泵也多，水泵并联多，并联损失高；
3)机组台数多，配置的循环水泵多，占用机房面积就大。还有一种情况就是设计者有时会将高区低区的冷水机组截然分开，其实这是没有必要的，因为高区可采用通过换热的办法，使高低区的冷水机组合为一个系统，这样就可减少机组台数。
4)机组台数过多，也意味着绝对故障点增多。
三、要避免不恰当的使用多机头机组(包括多机头风冷热泵或模块化风冷热泵、模块化冷水机组)。如3台30HT—280有24个机头，3台LSRF829M有36个机头，8台CXAH250，总冷量仅1224kW，却有32个机头，绝对故障点太多。
四、要避免一味地采用等容量机组。采用等容量机组，机房布置也许会划一整齐，备品备件会少，但工程中往往有小负荷的不同使用功能的场所，如采用等容量机组，就容易造成负荷适应性差的缺点。其实《采暖通风与空气调节设计规》中有“大型制冷机房，当选用制冷量大于或等于1160kW的一台或多台离心式制冷机时，宜同时设置一台或两台制冷量较小的离心式、活塞式或螺杆式等压缩式制冷机”大小容量搭配的规定。
中央空调系统节能措施：当人们意识到能源危机时，减少能源的消耗在社会生活中愈来愈重要。在公民用建筑中，中央空调系统的耗能约占建筑物耗能的 65 ％以上。目前，大多数楼字中央空调系统中存在很多能源浪费的情况，如因空调负荷计算不当，致使冷热源机组容量选择过大，形成“大马拉小车”的状况；系统的自控节能控制设计较为粗糙，甚至未作考虑，通常水泵运行的定流量系统对于电能的浪费是严重的；系统的管理不当也会造成运行成本的浪费等等。
1.空调负荷估算 a)空调冷负荷估算（1）冷负荷估算面军 A．空调冷负荷法估算冷指标。 2
B：按建筑面积冷指标进行估算 建筑面积冷指标 时，取上限；大于l0000平米，取下限值。 2、按上述指标确定的冷负荷，即是制冷机的容量，不必再加系数。 3、由于地区差异较大，上述指标以北京地区为准。南方地区可按上限采取。 热负荷估算 （l）按建筑面积热指标进行估算 注：总建筑面积、大外围结构热工性能好、窗户面积小，采用较小的指标；反之采用较大的指标。 (2）窗墙比公式法： q=(7a+1.7)W/F(tn-tw)W/m2; 说明：q—建筑物的供热指标，W/m22。
a —外窗面积与外墙面积（包括窗之比）； W一外墙总面积（包括窗），m22 F一总建筑面积，m2 tn一室内供暖设计温度，℃ tw一室外供暖设计温度，℃ （3）冷热负荷说明 A．以上估算的冷热负荷指标，是按2000年10月1日以前执行的《民用建筑节能设计标准》进行估算的。 B．新的《民用建筑节能设计标准》，自2000年10月1实施执行，其冷热负荷指标，应参照有关的标准。 2.机组选型 机组选型步骤： A．估算或计算冷负荷 通过3.2.2节的估算法进行估算总冷负荷，或通过有关的负荷计算法进行计算。 B．估算或计算热负荷 通过3.2.2节的估算法进行估算总热负荷，或通过有关的负荷计算法进行计算。 C．初定机组型号 根据总冷负荷，初次选定机组型号及台数 D、确定机组型号 根据总热负荷，校核初定的机组型号及台数。并确定机组型号。 3.机组选型案例 例：建筑情况：北京市某办公楼建筑面积为11000 m22，空调面积为10000 m2
