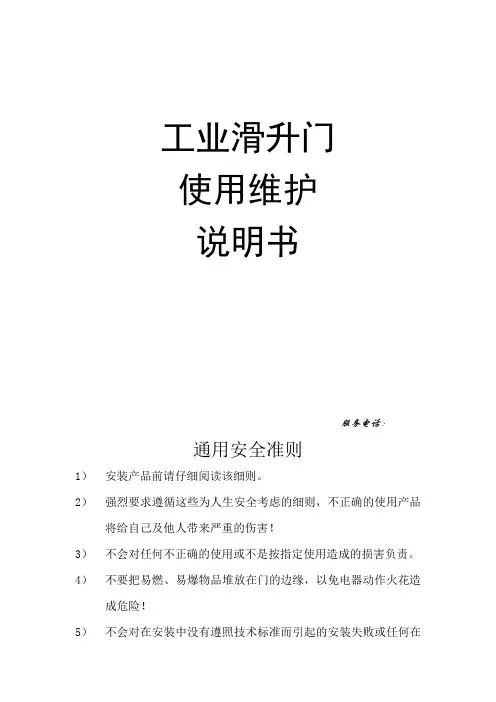

工业滑升门
使用维护
说明书
服务电话:
通用安全准则
1）安装产品前请仔细阅读该细则。
2）强烈要求遵循这些为人生安全考虑的细则, 不正确的使用产
品将给自己及她人带来严重的伤害!
3）不会对任何不正确的使用或不是按指定使用造成的损害负责。
4）不要把易燃、易爆物品堆放在门的边缘, 以免电器动作火花造成危险!
5）不会对在安装中没有遵照技术标准而引起的安装失败或任何在使用中的变形负责。
6）在执行任何操作前, 必须关掉系统的总开关。
7）用户需提供一个电源漏电保护开关, 跳闸电流为0.03A( 漏电流) 或电力系统已经有相应的漏电保护系统。
8）在门体运动过程中, 不要让小孩或动物站在产品附近。
9）不要让小孩拿到遥控器和任何控制装置。自动系统可能会被意外启动。
10）最终用户必须避免个人去维修和调整自动化装置。这些操作只能有授权的有资格的安装工程师来进行。
11）最终用户在使用前应由安装工程师讲解正常使用方法和常见注意事项。
使用注意事项!
工业滑升门是一种大型、重型机械, 在弹簧扭力的作用下运动, 如不正确操作可能会造成严重的伤害事故, 为了人员和物料的安全, 请根据下述内容正确操作此门
1、安装
工业滑升门的安装具有很强的专业性, 必须由生产厂商按严格的程序进行安装才能使门运行安全、顺畅。门体和提升装置的安装不当会导致部件坠落和严重的伤亡事故。
2、电动开门
在使用电动操作前, 必须由专业人员将工业滑升门调试至正常状态。
整扇门必须在操作人员的观察范围内才能使用电动开门。正确的使用控制器, 并注意在门体的运行范围内不得有任何障碍物。
门体在运行( 上升和下降) 时, 严禁站在门下或穿越门洞。确定门完全关闭后方可离开。
不要猛力敲打控制器, 以免控制器产生故障。
根据门洞尺寸和门楣高度的不同, 可提供多达6种不同的提升方式, 使工业门的设计、安装更贴合门洞的要求。
H=门洞宽； h＝门楣高； Hn＝净可通过高度

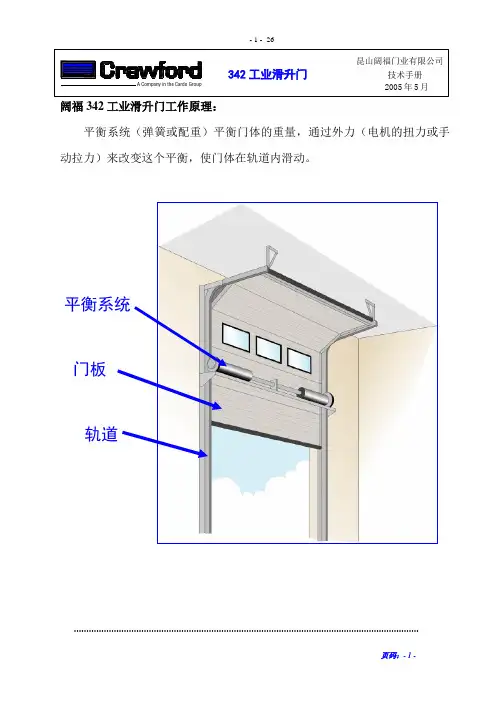

工业滑升门的主要结构及配如下图:
1、立轨10、弹簧19、顶部门板28、钢丝绳
2、立轨固定角板11、弹簧防断裂装置20、采光窗( 选29、钢丝绳防断裂装置
3、横轨12、紧簧座SBR 21、中部门板30、底部封边
4、横轨固定角板13、紧簧座WS 22、合页31、通风窗( 选配) 5侧部密封条14、工业门开门机23、底部门板32、中部封边
6、门轴15、开门机控制盒24、大把手33、顶部封边
7、连轴器16、缓冲器25、底部封门槽34、顶部密封条
8轴固定座17、滑轮26、底部密封条35、顶部封门槽
