DINI03 电子水准仪说明书
入门 欢迎 关于TRIMBLE DINI 数字水准仪 相关信息 技术支持 您的要求 注册 检查集装箱 检查货运包装，如果集装箱是在不好的条件下运输过来，那么检查外观是否有可见损坏，如发现损坏情况立即联系运输者和TRIMBLE经销商，保存好集装箱和包装材料以便运送者检查。 仪器箱 拆封之后，请立即检查所要求的附属品是否都有收到，下面是所有附属品都在仪器箱里的样本
1.TRIMBLE DINI 数字水准仪 2.电池（标配为一个电池） 3.电缆（DINI与电脑） 4.电池充电器 5.防雨布 6.指南、使用手册、合格证 7.电池充电器十字丝调节扳手 维修与保养 Trimble DINI 能够支持野外作业环境，但是像所有精密仪器一样需要维护与保养，采用以下步骤以使仪器达到做好的使用效果。 清洁 清洁仪器时一定要非常小心，尤其是在清洁仪器镜头和反射器的时候，千万不要用粗糙不干净的布和较硬的纸去清洁，TRIMBLE建议您使用抗静电镜头纸、棉花块或者镜头刷来清洁仪器。 防潮 如仪器在潮湿的天气中使用过，将仪器放入室内，从仪器箱中取出仪器，自然晾干，如果在仪器镜头上有水滴，让仪器自然蒸发即可。
仪器的运输 在运输仪器时一定要锁好仪器箱，如果长途运输仪器，将仪器放在仪器箱中，并且使用运输集装箱。 维修 TRIMBLE建议您到授权的维修站点维修，并且每年进行一次校准。以保证仪器的精度。 当您将仪器送往维修中心，请您在仪器箱上注明发货人和收货人，如果仪器必须维修，请您在仪器箱中装入说明，说明应当明确指出仪器的故障和经常发生的错误现象，并且指出仪器必须维修。 电池 在充电和使用电池之前，一定要先阅读电池安全和环境信息。 电池安全和环境信息 不要损坏锂电池，被损坏的电池可能引起爆炸和火灾，可以造成人身伤害和财产损失。 ?为避免不必要的伤害和损坏，请不要使用损坏的电池，损坏的迹象包括：变色、扭曲变形、漏液 ?不要让电池接触火焰、高温以及阳光直射 ?不要将电池浸入水中 ?当天气炎热时请不要将电池在车辆内储存 ?不要重击或者刺破电池 ?不要将电池短路 不要接触漏液的锂电池，以免造成人身伤害和财产损失。为避免以上后果请注意以下几点： ?如果电池漏液请不要接触该液体 ?如果液体不慎进入眼睛，请及时用清水冲洗，并且迅速就医，不要用手擦眼睛 ?如果液体溅到衣服或者皮肤上，请及时用清水冲洗 请严格按照说明书对电池进行充电，使用未授权的充电器充电可能引起爆炸和火灾，并且会造成人身伤害和财产损失，为避免不必要的损害请注意： ?请不要对损坏的或者漏液的电池进行充电 ?请用指定的充电器进行充电，一定要仔细按照说明书进行充电 ?如果电池过热或出现燃烧气味，请立刻断电 ?使用TRIMBLE指定的电池 ?按照说明书使用电池 处理 ?在处理之前请将电池放电 ?严格按照当地和国家的标准处理电池，相关信息参考第三页环境信息充电 该蓄电池充电器仅适用于TRIMBLE普通电源18V/3A，额定功率
水准仪测量高程的方法和步骤 内容：理解水准测量的基本原理；掌握DS3 型微倾式水准仪、自动安平水准仪的构造特点、水准尺和尺垫；掌握水准仪的使用及检校方法；掌握水准测量的外业实施（观测、记录和检核）及内业数据处理（高差闭合差的调整）方法；了解水准测量的注意事项、精密水准仪和电子水准仪的构造及操作方法。 重点：水准测量原理；水准测量的外业实施及内业数据处理。 难点：水准仪的检验与校正。 §2.1 高程测量（Height Measurement ）的概念 测量地面上各点高程的工作, 称为高程测量。高程测量根据所使用的仪器和施测方法的不同，分为： （1）水准测量(leveling) （2）三角高程测量(trigonometric leveling) （3）气压高程测量(air pressure leveling) （4）GPS 测量(GPS leveling) §2.2 水准测量原理 一、基本原理 水准测量的原理是利用水准仪提供的“水平视线”，测量两点间高差，从而由已知点高程推算出未知点高程。
a ——后视读数A ——后视点 b ——前视读数B ——前视点 1、A、B两点间高差： 2、测得两点间高差后，若已知A 点高程，则可得B点的高程：。 3、视线高程： 4、转点TP(turning point) 的概念：当地面上两点的距离较远，或两点的高差太大，放置一次仪器不能测定其高差时，就需增设若干个临时传递高程的立尺点，称为转点。 二、连续水准测量
如图所示，在实际水准测量中，A 、B 两点间高差较大或相距较远，安置一次水准仪不能测定两点之间的高差。此时有必要沿A 、B 的水准路线增设若干个必要的临时立尺点，即转点（用作传递高程）。根据水准测量的原理依次连续地在两个立尺中间安置水准仪来测定相邻各点间高差，求和得到A 、B 两点间的高差值，有： h 1 = a 1 －b 1 h 2 = a 2 －b 2 …… 则：h AB = h 1 + h 2 +…… + h n = Σ h = Σ a －Σ b 结论：A 、B 两点间的高差等于后视读数之和减去前视读数之和。 § 2.3 水准仪和水准尺 一、水准仪(level) 如图所示，由望远镜、水准器和基座三部分组成。
天宝电子水准仪说 明书
DINI03 电子水准仪说明书 入门 欢迎 关于TRIMBLE DINI 数字水准仪
相关信息 技术支持 您的要求 注册 检查集装箱 检查货运包装，如果集装箱是在不好的条件下运输过来，那么检查外观是否有可见损坏，如发现损坏情况立即联系运输者和TRIMBLE经销商，保存好集装箱和包装材料以便运送者检查。 仪器箱 拆封之后，请立即检查所要求的附属品是否都有收到，下面是所有附属品都在仪器箱里的样本
1.TRIMBLE DINI 数字水准仪 2.电池（标配为一个电池） 3.电缆（DINI与电脑） 4.电池充电器 5.防雨布 6.指南、使用手册、合格证 7.电池充电器十字丝调节扳手 维修与保养 Trimble DINI 能够支持野外作业环境，可是像所有精密仪器一样需要维护与保养，采用以下步骤以使仪器达到做好的使用效
果。 清洁 清洁仪器时一定要非常小心，特别是在清洁仪器镜头和反射器的时候，千万不要用粗糙不干净的布和较硬的纸去清洁，TRIMBLE 建议您使用抗静电镜头纸、棉花块或者镜头刷来清洁仪器。 防潮 如仪器在潮湿的天气中使用过，将仪器放入室内，从仪器箱中取出仪器，自然晾干，如果在仪器镜头上有水滴，让仪器自然蒸发即可。 仪器的运输 在运输仪器时一定要锁好仪器箱，如果长途运输仪器，将仪器放在仪器箱中，而且使用运输集装箱。 维修 TRIMBLE建议您到授权的维修站点维修，而且每年进行一次校准。以保证仪器的精度。 当您将仪器送往维修中心，请您在仪器箱上注明发货人和收货人，如果仪器必须维修，请您在仪器箱中装入说明，说明应当明确指出仪器的故障和经常发生的错误现象，而且指出仪器必须维修。 电池 在充电和使用电池之前，一定要先阅读电池安全和环境信息。
目录 一、适用范围 (1) 二、技术依据 (1) 三、沉降变形观测内容 (1) 四、人员及仪器配置 (1) 五、沉降观测技术要求 (2) 六、沉降观测测点布置 (6) 七、沉降观测方法及质量保证措施 (7) 八、沉降观测结果分析、评估 (10) 九、评估报告的内容 (13)
新建铁路蒙西至华中地区铁路煤运通道工程MHTJ-12标段 有砟轨道路基沉降观测作业指导书 一、适用范围 新建蒙西至华中地区铁路煤运通道工程MHTJ-12标段内有砟轨道路基段，起讫里程DK563+515~DK614+862.04。 二、技术依据 1、《高速铁路工程测量规范》（TB10601-2009）； 2、《国家一、二等水准测量规范》（GB12897—2006）； 3、《铁路工程测量规范》（TB10101-2009）； 4、《客运专线铁路变形观测评估技术手册》（工管技[2009]77号）； 5、新建铁路蒙西至华中地区铁路煤运通道工程施工图文件。 三、沉降变形观测内容 1、路基：根据不同的路基高度及不同的地基条件，主要内容有： 1.1路基面的沉降变形观测； 1.2路基基底沉降观测； 1.3路堤本体的沉降观测； 1.4软土和松软土地基路堤段边桩移位观测； 2、过渡段：路桥、路涵、堤堑等过渡段不均匀沉降观测。 四、人员及仪器配置 项目部成立沉降观测小组，设组长1人，负责全标段沉降观测工作管理及协调。设副组长3人，具体负责各工区沉降观测点的埋设、保护、观测及资料整理工作。每个工区各配置一台电子水准仪和全站
仪进行沉降观测工作。 1、人员配置见下表： 4.1 人员配置表 序号姓名性别年龄职务职称专业 年限 备注 1 孙宝杰男36 组长工程师14 全标段 2 王钜罡男26 副组长助工 6 一工区 3 闫晋峰男27 测量员助工 6 一工区 4 李浩男23 测量员-- 3 一工区 5 雷波男42 副组长工程师20 二工区 6 廖健康男24 测量员-- 2 二工区 7 李双鹏男23 测量员-- 2 二工区 8 林成名男30 副组长工程师7 三工区 9 于洪军男30 测量员工程师7 三工区 10 李相秀男26 测量员助工 2 三工区2、仪器配备见下表： 4.2 设备配置表 名称型号精度等级制造厂名出厂编号鉴定日期备注电子水准仪DiNi03 0.3mm 天宝738050 2015.05.20 合格电子水准仪DiNi03 0.3mm 天宝706980 2015.06.17 合格电子水准仪DNA03 0.3mm 徕卡341285 2015.08.05 合格全站仪TS06 2＂徕卡136**** ****.05.16 合格全站仪SET250RX2＂索佳113829 2015.08.05 合格全站仪R-202NE 2＂宾得894899 2014.12.01 合格 五、沉降观测技术要求 1、根据新建铁路蒙西至华中地区铁路煤运通道工程施工图文件说
电子水准仪--天宝DINI 0.3mm 数字水准仪说明书 新DINI操作指南 新DINI开机后的界面主菜单中有四大项（如下图），外业测量也主要围绕主菜单进行，下面分别说明： 一、文件 文件主要是用来管理项目，内业数据传输根据项目名称进行，打开文件选项，依次进行下列操作，如图： 新建好的项目名会在主菜单中显示，新项目的参数会默认最后一次打 开项目的配置参数，如需要修改，则在“配置”中进行。 二、配置 配置主要用来配置大气折光、时间日期、水准测量参数、仪器补偿值的检测、仪器自身参数及记录参数。 1、输入 输入中的大气折光和加常数使用默认值，日期和时间可按正确值逗号分隔手工输入。 2、限差/测试 水准线路的限差根据国家水准测量规范输入，如二等水准的最大视距为50米，最小最大视线高分别为0.3米和2.8米。 一个测站限差对数字水准仪而言为前后尺分别读两次读数所测的高差较差，也即我们常规水准测量的基辅尺所测的高差较差，对二等为0.6mm，30c m检测为DINI读数时只使用30c m尺面，这样有利于提高每次读数的速度。 单站前后视距差和水准线路的前后视距累计差也可按国标输入，二等为1m和3 m。进行了上述参数设置后我们即完成了高等级水准测量的外业所需要控制的各项误差值，一旦在测量过程中有超限值出现仪器会自动报警，并且不会记录超限数据，此时重新调整后重测即可，所有的参数设置完后按回车键确认并储存。 3、校正 校正用来查看仪器进行自动补偿的数值大小，同时也可测出仪器新的补偿值，我们DINI有15’的自动补偿功能，补偿精度可以达到0.2’’。 4、仪器设置 仪器设置用来设置一些基本参数，在此不多述。 5、记录设置 记录一定要打勾，否则数据无法存储。RMC数据格式为外业观测值和计算值的综合数据格式，一般不用RM数据格式。记录时可以选择附加时间还是温度，一般选时间。点号自动增加为测量时的点号步距，起始点为一起仪器第一次照准读数的点名（基点除外），此外在测量过程中我们可以随时自定义点名。 三、测量 1、单点测量 单点测量用来测一些散点，一般少用。 2、线路测量 线路测量一般先要新建一条线路，名字自定义，测量模式根据测量规范及往反测选择，
水准仪线路测量操作步骤 Prepared on 22 November 2020
水准仪“线路测量”操作步骤 1.开机 2.选择“程序”点击“ENT” 3.选择“线路测量”点击“ENT”
4.选择“作业”点击“ENT” 5.输入作业名，选择“保存”点击“ENT”（数字和字母之间的转换键是SHIFT键） 6.选择“线路”点击“ENT”
7.在“测量方式”中左右翻选择“aBFFB”（意思是“奇数站后前前后”“偶数站前后后前”）；再输入“起始高程”就可以；其他的不用做更改（需要往返测的选择“返测”就行）选择“确定”点击“ENT”
8.选择“开始”点击“ENT”就可以开始测量 9.（奇数站）第一次瞄准后尺点击“MEAS”;测过之后点击“ENT”保存。 10.第二次瞄准前尺点击“MEAS”;测过之后点击“ENT”保存；第三次瞄准前尺点击“MEAS”;测过之后点击“ENT”保存； 11.第四次瞄准后尺点击“MEAS”;测过之后点击“ENT”保存；再点击“ENT”保存本测段。 12.（偶数站）第一次瞄准前尺点击“MEAS”;测过之后点击“ENT”保存。 13.第二次瞄准后尺点击“MEAS”;测过之后点击“ENT”保存；第三次瞄准后尺点击“MEAS”;测过之后点击“ENT”保存；
14.第四次瞄准后尺点击“MEAS”;测过之后点击“ENT”保存；再点击“ENT”保存本测段。 15.最后全部测完保存好之后按“ESC”退出即可；一定记住只有退出测量界面方可关机。 以上为水准仪二等水准测量“线路测量”简略操作步骤，如有不对请自己修改。
DINI03 电子水准仪说明书 入门 欢迎 关于TRIMBLE DINI 数字水准仪
相关信息 技术支持 您的要求 注册 检查集装箱 检查货运包装, 如果集装箱是在不好的条件下运输过来, 那么检查外观是否有可见损坏, 如发现损坏情况立即联系运输者和TRIMBLE经销商, 保存好集装箱和包装材料以便运送者检查。 仪器箱 拆封之后, 请立即检查所要求的附属品是否都有收到, 下面是所有附属品都在仪器箱里的样本
1.TRIMBLE DINI 数字水准仪 2.电池( 标配为一个电池) 3.电缆( DINI与电脑) 4.电池充电器 5.防雨布 6.指南、使用手册、合格证 7.电池充电器十字丝调节扳手 维修与保养 Trimble DINI 能够支持野外作业环境, 可是像所有精密仪器一样需要维护与保养, 采用以下步骤以使仪器达到做好的使用效
果。 清洁 清洁仪器时一定要非常小心, 特别是在清洁仪器镜头和反射器的时候, 千万不要用粗糙不干净的布和较硬的纸去清洁, TRIMBLE 建议您使用抗静电镜头纸、棉花块或者镜头刷来清洁仪器。 防潮 如仪器在潮湿的天气中使用过, 将仪器放入室内, 从仪器箱中取出仪器, 自然晾干, 如果在仪器镜头上有水滴, 让仪器自然蒸发即可。 仪器的运输 在运输仪器时一定要锁好仪器箱, 如果长途运输仪器, 将仪器放在仪器箱中, 而且使用运输集装箱。 维修 TRIMBLE建议您到授权的维修站点维修, 而且每年进行一次校准。以保证仪器的精度。 当您将仪器送往维修中心, 请您在仪器箱上注明发货人和收货人, 如果仪器必须维修, 请您在仪器箱中装入说明, 说明应当明确指出仪器的故障和经常发生的错误现象, 而且指出仪器必须维修。 电池 在充电和使用电池之前, 一定要先阅读电池安全和环境信息。 电池安全和环境信息
蔡司电子水准仪使用说明书 一、仪器键面按钮功能 1、显示屏下面按钮 ON/OFF 开机/关机 ★打开/关掉照明显示 ◎显示屏对比度调整 DISP 单独距离测量 MEAS 测量、记录键 2、显示屏右面按钮 MENU 进入主菜单 INFO 显示主要仪器参数（电池量、时间、左右路线长）DISP 进行所有内容，显示预选显示资料 PNr 输入单独/连续点号 REM 输入点的代码与附加信息 EDIT 打开数据管理编辑 RPT 重复测量 INV 正尺和倒尺测量的转换 3、按钮上面的标识 0…9 用于输入数字值 +/- 符号输入 ．十进制位号 ▼▲屏幕翻滚查询
4、软按钮 屏幕下面的一排按钮为软按钮，对应屏幕最下一行相应的功能。 二、预设置（MENU） 1、INPUT（软按钮MOD的功能用于修改设置） 1 Reff.coeff. 0.130 (折射系数：-1 —+1) 2 Vt.offset 0.00000 (标尺偏距：0 —5M) 3 Data 4 Time 2、LIMITS/TESTS 1 Max.dist. 100（最大测量距离：10 —100M） 2 Min.sight. 0.20000 3 Max.sight 2.80000 4 Max.diff. 0.00400 5 Test 30cm ON 3、ADJUSTMENT 4、DATA TRANSFER 1 INTERFACE 1 1 DINI →PERIPHERY （DINI到外部设备） 2 PERIPHERY →DINI 3 SET PARAMETERS （参数设置） （1 FORMAT REC E
2 PROTOC. XON-XOFF 3 BAUD RATE 9600 4 P ARITY NONE 5 STOP BITS 1 6 TIME OUT 90 S 7 LINE FEET YES 8 NAME COMP1) 2 INTERFACE 2 (参照INTERFACE 1) 3 PC-DEMO OFF (电脑演示) 4 UPDATE/SERVICE (升级/服务) 1 FORMAT PC Card (PC卡格式化) 2 UPDATE DINI （升级） 5、SET REC.PARAM（记录设置） 1 RECORDING OF DATA(记录数据) 1 REMOTE CONTRL OFF(远程控制) 2 RECORD PC Card(PC卡记录) 3 ROD READINGS RMC(记录数据格式RMC) 4 PNO INCREMENT 1(点号自动增加的步长) 5 TIME OFF 2 PARAMETER SETTING(参数设置) 1 FORMAT REC E (格式) 2 PROTOC REC500(协议)
1．关于天宝DINI 12 电子水准仪道路路线测量的操作流程 首先架站整平，按 在主测量界面按 在线路测量模式界面按下 在input line number 提示下的空格内输入线路测量点号，按 在sequence of measurem 模式提示下，按 Bf :后视—前视BFFB：后视—前视—前视—后视BFBF：后视—前视—后视—前视BBFF：后视—后视—前视—前视点ok下面对应的键进入下一模式。 在inp benchmark height 提示下，输入基站点高程，点击ok对应得键进入测量状态。 照准后视点back 开始测量。 搬站换站时可不关机，假如关机，换站后开机即可照准测量，不需重新设置。 假如一个测段测量结束，点击end of line end with closing benchmark 是否闭合到基点，点击 Sh:起始点和终点的高程之差. 如果您的起始点高程是635 并且您的终点的高程是634 那Sh 就是–1.00. Dz: 如果您测量的是闭合环,那这个值就是最后一点的高程(您输入的)和有仪器测量所得的高程之差. Db:后视点距离的总和Df:前视点的距离的总和 2．关于路线测量过程中，重新测量的问题以及若干操作问题。 Repeat measurement 重新观测和repeat station 重新架站观测假如不移动测站按重新观测Repeat measurement 下面对应得按键，假如需要移动测站，点击repeat station 下面对应的按键重新架站观测，重新架站观测需要重新照准后视点，重新定向，以方便数据文件格式的保存和符合测量模式需要。 在线路测量时，注意屏幕右上方提示是照准后视点back还是照准前视fore根据仪器提示进行严密操作。
一.编制依据 <<铁路工程测量规范>>（TB 10101-2009） <<全球定位系统（GPS）铁路测量规程》（TB10054） <<国家一、二等水准测量规范》（GB/T 12897-2006） 二.工程概况 鸾凤山隧道进口17.47m直线段后接半径R=1200m的曲线，曲线长度为1119.47m,中部为直线，至DK146+825.91接一半径R=2000m 的曲线,曲线长899.44m。 鸾凤山隧道洞身纵坡为单面坡，自进口至出口依次为4‰／1205m、5‰／13250m和3‰／1400m的下坡。 本隧道围岩有Ⅱ、Ⅲ、Ⅳ、Ⅴ级四种，进口段为Ⅴ级围岩。 本标段位于晋西黄土高原和吕梁山山地，经过地段由于历次的地质构造及河流的切割，剥蚀、侵蚀作用，地形起伏较大，地势高差悬殊。测区最高点位于吕梁山黑茶山，地面高程2203m，最低点位于鸾凤山隧道出口附近，地面高程为1300m。区内海拨标高一般为1400-1900m，最大相对高差660余米。测区内总体地势为北高南低，受地质构造、地层岩性等因素的控制，境内形成了中低山、丘陵、河谷等不同类型的地貌景观，构成了东北宽而西南窄的蘑菇形状的复杂地貌。隧址区地震烈度属V度区，抗震设防烈度值6度。
三.测量总体组织 3.1 测量人员组织机构 项目部组建以副总工为总负责人，专业测量工程师为负责人，施工队成立现场测量小组的测量管理模式，用来保证控制测量和施工现场的测量放样，其中测量工程师1人，测量员3人。 3.2 测量工艺流程图
3.3 测量仪器的配备 本标段隧道测量要求精度高，测量误差应严格控制在规范允许的范围之内。配备的主要测量仪器如下： 4.平面控制、高程控制网的布设 洞外点位布设 施工时通过洞外加密精测点，采用GPS卫星定位形式，每个洞口设四个GPS控制点。 采用全站仪、精密水准仪等测量仪器，精确控制隧道中线。洞口导线点位埋于洞口附近坚固稳定的地面上，并用混凝土固定桩位，点与点之间通视良好。点位布置完毕后，利用设计院交接的导线网点作基准点，进行测量及平差计算。 洞内导线测量 隧道洞内导线控制测量是在洞外GPS控制测量的基础上，结合洞内施工特点布设导线，以洞口布设点为起始点，沿隧道两侧分别设置支导线连接后形成闭合导线闭合于洞外高级点。导线边长根据实际施
DINI 0.3 电子水准仪 说明书
入门 欢迎 关于TRIMBLE DINI数字水准仪 相关信息 技术支持 您的要求 注册 检查集装箱 检查货运包装，如果集装箱是在不好的条件下运输过来，那么检查外观是否有可见损坏，如发现损坏情况立即联系运输者和TRIMBLE经销商，保存好集装箱和包装材料以便运送者检查。 仪器箱 拆封之后，请立即检查所要求的附属品是否都有收到，下面是所有附属品都在仪器箱里的样本
1.TRIMBLE DINI 数字水准仪 2.电池（标配为一个电池） 3.电缆（DINI与电脑） 4.电池充电器 5.防雨布 6.指南、使用手册、合格证 7.电池充电器 十字丝调节扳手 维护与保养 Trimble DINI 能够支持野外作业环境，但是像所有精密仪器一样需要维护与保养，采用以下步骤以使仪器达到最好的使用效果。 清洁 清洁仪器时一定要非常小心，尤其是在清洁仪器镜头和反射器的时候，千万不要用粗糙不干净的布和较硬的纸去清洁，TRIMBLE建议您使用抗静电镜头纸、棉花块或者镜头刷来清洁仪器。 防潮 如仪器在潮湿的天气中使用过，将仪器放入室内，从仪器箱中取出仪器，自然晾干，如果在仪器镜头上有水滴，让仪器自然蒸发即可。 仪器的运输 在运输仪器时一定要锁好仪器箱，如果长途运输仪器，将仪器放在仪器箱中，
并且使用运输集装箱。 维修 TRIMBLE建议您到授权的维修站点维修，并且每年进行一次校准。以保证仪器的精度。 当您将仪器送往维修中心，请您在仪器箱上注明发货人和收货人，如果仪器必须维修，请您在仪器箱中装入说明，说明应当明确指出仪器的故障和经常发生的错误现象，并且指出仪器必须维修。 电池 在充电和使用电池之前，一定要先阅读电池安全和环境信息 电池安全和环境信息 不要损坏锂电池，被损坏的电池可能引起爆炸和火灾，可以造成人身伤害和财产损失， ?为避免不必要的伤害和损坏，请不要使用损坏的电池，损坏的迹象包括，变色、扭曲变形、漏液 ?不要让电池接触火焰、高温、以及阳光直射 ?不要将电池浸入水中 ?当天气炎热时请不要将电池在车辆内储存 ?不要重击或者刺破电池 ?不要将电池短路 不要接触漏液的锂电池，以免造成人身伤害和财产损失。为避免以上后果请注意以下几点： ?如果电池漏液请不要接触该液体 ?如果液体不慎进入眼睛，请及时用清水冲洗，并且迅速就医，不要用手擦眼睛 ?如果液体溅到衣服或皮肤上，请及时用清水冲洗 请严格按照说明书对电池进行充电，使用未授权的充电器充电可能引起爆炸和火灾，并且会造成人身伤害和财产损失，为避免不必要的损害请注意： ?请不要对损坏的或者漏液的电池进行充电 ?请用指定的充电器进行充电，一定要仔细按照说明书进行充电 ?如果电池过热或出现燃烧气味，请立刻断电 ?使用TRIMBLE指定的电池 ?按照说明书使用电池 处理 ?在处理之前请将电池放电 ?严格按照当地和国家的标准处理电池，相关信息参考第四页环境信息 充电 该蓄电池充电器仅适用于TRIMBLE普通电源18V3A，额定功率（P/N48800-00）。如未使用TRIMBLE指定的电源可能导致充电器外壳损坏，或由于电压不足减少电池寿命。 指示灯 充电器指示灯显示充电过程

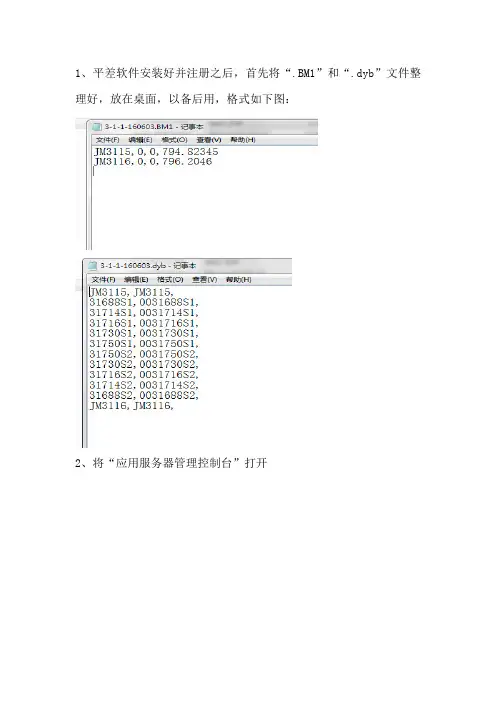

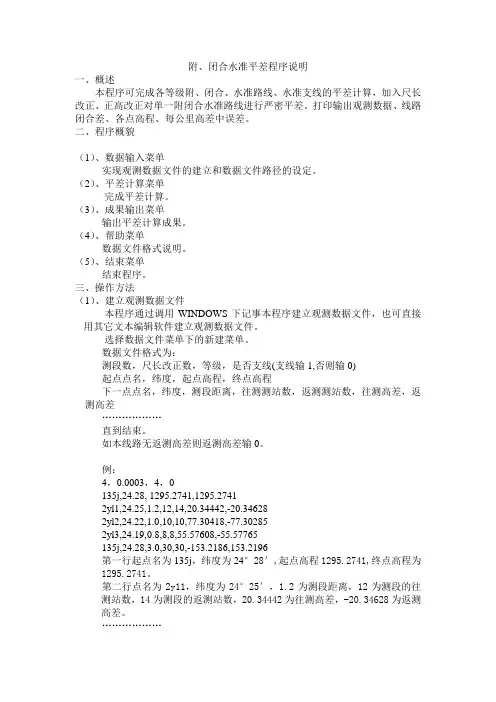

天宝DiNi高精度电子水准仪在二等水准测量中的应用 摘要：随着测绘技术的不断发展，精密水准仪在工程测量中的应用越来越广泛，极大的提高了测量精度和工作效率。本文重点对天宝DINI03电子水准仪在二等水准测量中的应用进行研究与分析。 关键词：DiNi电子水准仪；二等水准测量；一体化 1电子水准仪的原理和特点 电子水准仪测量系统主要是由编码标尺、光学望远镜、补偿器、CCD传感器以及微处理控制器和相关的图象处理软件等组成。工作基本原理是标尺上的条码图案经过光反射，一部分光束直接成像在望远镜分划板上，供目视观测，另一部分光束通过分光镜被转折到线阵CCD传感器的像平面上，经光电转换、整形后再经过模数转换，输出的数字信号被送到微处理器进行处理和存储，并将其与仪器内存的标准码(参考信号)按一定方式进行比较，即可获得高度读数和水平距离。 2工程实例 本次工程为辽宁省锦州机场二等水准线路测量。测区主要测量四个GPS 控制点G01、G03、G04、G05，在实测过程中考虑到以后测量的需要在测区内沿线布设七个水准点B5、Q1、17A、M5、D20、D43、Z75，构成14个闭合环，12个结点，31个侧段，线路总长约64.272km，水准线路如图4-1所示。都按照国家二等水准测量规范进行施测。经过踏勘，2个水准点标石保存完好，埋设位置及点位清晰，可以利用并作为高程起算数据。 使用仪器为天宝Dini03型号电子水准仪，精度指标为每公里往返中误差±0.3mm，铟瓦条码尺2m。作业前对水准仪及水准尺进行了检验，检验结果附合《国家一、二等水准测量规范》及《国家三、四等水准测量规范》要求。 水准测量前根据国家一、二等水准测量限差规定对测站主要限差进行了设置：最大视距长度为50m，最小视距为3m；一站前后视距差≤1m，前后视距累计差≤3m；最高视线高度≤2.2m，最低视线高度0.5m；两次读数差≤0.3mm；两次所测高差之差≤0.5mm；检测间歇点高差之差≤1.0mm。 观测时，按后—前—前—后的顺序进行，每一测段为偶数个测站，水准尺侧前贴上标签，标记前尺、后尺，测的过程中后尺落在固定点上。 3 数据平差计算
7.4.2 数字水准仪观测 7.4.2.1 往、返测奇数站照准标尺顺序为： a)后视标尺； b)前视标尺； c)前视标尺； d)后视标尺。 7.4.2.2 往、返测偶数站照准标尺顺序为： a)前视标尺； b)后视标尺； c)后视标尺； d)前视标尺。 7.4.2.3 一测站操作程序如下(以奇数站为例)： a)首先将仪器整平(望远镜绕垂直轴旋转，圆气泡始终位于指标环中央)； b)将望远镜对准后视标尺（此时，标尺应按圆水准器整置于垂直位置），用垂直丝照准条码中央，精确调焦至条码影像清晰，按测量键； c)显示读数后，旋转望远镜照准前视标尺条码中央，精确调焦至条码影像清晰，按测量键； d)显示读数后，重新照准前视标尺，按测量键； e)显示读数后，旋转望远镜照准后视标尺条码中央，精确调焦至条码影像清晰，按测量键。显示测站成果。测站检核合格迁站。 7.5间歇与检测 7.5.1观测间歇时，最好在水准点上结束。否则，应在最后一站选择两个坚稳可靠、光滑突出、便于放置标尺的固定点，作为间歇点。如无固定点可选择，则间歇前应对最后两测站的转点尺桩（用尺台作转点尺承时，可用三个带帽钉的木桩）做妥善安置，作为间歇点。 7.5.2间歇后应对间歇进行检测，比较任意两尺承点间歇前后所测高差，若符合限差（见表8）要求，即可由此起测；若超过限差，可变动仪器高度再检测一次，如仍超限，则应从前一水准点起测。 7.5.3检测成果应在手簿中保留，但计算高差时不采用。 7.5.4数安水准仪测量间歇可用建立新测段等方法检测，检测有因难时最好收测在固定点上。GB/T12879-2006 7.6测站观测限差与设置 7.6.1测站观限差 测站观测限差应不超过表8的规定。 表8 使用双摆位自动安平水准仪观测时，不计算基辅分划读数差。 对于数字水准仪，同一标尺两次读数差不设限差，两次读数所测高差的差执行基辅分划所测高差之差的限差。 测站观测误差超限，在本站发现后可立即重测，若迁站后才检查发现，则应从水准点或间歇点(应经检测符合限差)起始，重新观测。 7.6.2数字水准仪测段往返起始测站设置

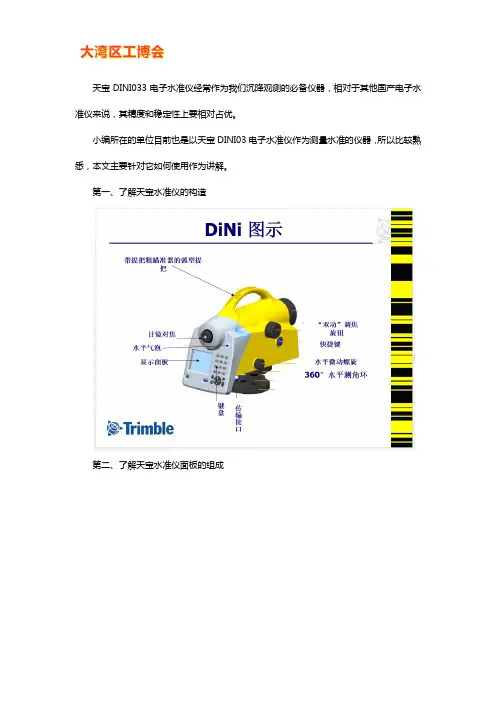

天宝Trimble DiNi 数字水准仪（新） 可直接从正图观察水泡 弧型手柄，方便携带 快捷键操作，迅速测量 DINI 电子水准仪是目前世界上高精度的电子水准仪之一，其各项指标都明显优于其他电子水准仪。其性能卓越、操作方便，使水准测量进入了数字时代，大大提高了生产效率。已广泛应用于地震、测绘、电力、水利等系统，在各项重大工程中发挥着强大的作用。 ◎每公里往返水准观测精度达0.3mm，最小显示0.01mm ； ◎先进的感光读数系统，可见白光即可测量； ◎集成手持提把，外业携带方便； ◎自动进行地球曲率及气象改正； ◎15′内自动补尝，安平精度±0.2″； ◎附合水准导线自动平差； ◎完善的数据管理系统，开放的操作系统； ◎可设置视距差、观测偏差； ◎快速高程放样，单点高程测量；
◎水准导线自动平差功能； ◎镍氢电池充电只需1小时可连续使用3天； ◎宽大的图形化液晶显示屏，操作方便容易； ◎可方便输入点号、点名、线名、线号以及代号信息； ◎可直接设定正/倒尺模式； ◎测量快捷键设置在微动螺旋旁边，在瞄准测尺后，轻触即可测量； 重要特点 ◎可快速获取高精确的高程信息； ◎数字式的读数系统可以减少误差和重复作业； ◎在仪器和办公室电脑之间方便的数据传输； ◎最小量测单位只要30cm条码尺； ◎自动安平过程比一般的自动水准仪要快60%； 世界上精度最高的数字水准仪 Trimble的DiNi电子水准仪家族是一种方便、易用、精确高效的水准测量工具，所以无论您是做工程测量、结构、沉降观测、还是做高精度的水准网观测，Trimble的DiNi电子水准仪都能为您提供精确的观测结果和可靠的数据。高效Trimble的革新设计和友好的菜单界面使您很快就可以掌握这种仪器，并用它来完成工作，高速的3秒测量设计可以大大提高劳动生产率。DiNi电子水准仪使您节省50%的时间和花费，并且绝无任何人为误差（读数误并、记录误差、计算误差等），所有的测量和记录，计算都非常迅速。由于测量工作中会有不好的地形条件或建筑物的阻挡，使DiNi不能读取整尺。所以DiNi被设计成只需读取30厘米的条码尺就可以计算出正确结果。 DiNi电子水准仪学习使用非常简单，它有着结构清楚界面友好的操作菜单，数字输入键及22个功能键。大而清晰的图形显示面板，确保您
往、返测奇数站照准标尺顺序为： a)后视标尺； b)前视标尺； c)前视标尺； d)后视标尺。 往、返测偶数站照准标尺顺序为： a)前视标尺； b)后视标尺； c)后视标尺； d)前视标尺。 一测站操作程序如下(以奇数站为例)： a)首先将仪器整平(望远镜绕垂直轴旋转，圆气泡始终位于指标环中央)； b)将望远镜对准后视标尺（此时，标尺应按圆水准器整置于垂直位置），用垂直丝照准条码中央，精确调焦至条码影像清晰，按测量键； c)显示读数后，旋转望远镜照准前视标尺条码中央，精确调焦至条码影像清晰，按测量键； d)显示读数后，重新照准前视标尺，按测量键； e)显示读数后，旋转望远镜照准后视标尺条码中央，精确调焦至条码影像清晰，按测量键。显示测站成果。测站检核合格迁站。 间歇与检测 观测间歇时，最好在水准点上结束。否则，应在最后一站选择两个坚稳可靠、光滑突出、便于放置标尺的固定点，作为间歇点。如无固定点可选择，则间歇前应对最后两测站的转点尺桩（用尺台作转点尺承时，可用三个带帽钉的木桩）做妥善安置，作为间歇点。 间歇后应对间歇进行检测，比较任意两尺承点间歇前后所测高差，若符合限差（见表8）要求，即可由此起测；若超过限差，可变动仪器高度再检测一次，如仍超限，则应从前一水准点起测。 检测成果应在手簿中保留，但计算高差时不采用。 数安水准仪测量间歇可用建立新测段等方法检测，检测有因难时最好收测在固定点上。
GB/T12879-2006 测站观测限差与设置 测站观限差 测站观测限差应不超过表8的规定。 表8 使用双摆位自动安平水准仪观测时，不计算基辅分划读数差。 对于数字水准仪，同一标尺两次读数差不设限差，两次读数所测高差的差执行基辅分划所测高差之差的限差。 测站观测误差超限，在本站发现后可立即重测，若迁站后才检查发现，则应从水准点或间歇点(应经检测符合限差)起始，重新观测。 数字水准仪测段往返起始测站设置 a)仪器设置主要有： 一—测量的高程单位和记录到内存的单位为米(m)； ——最小显示位为 01 m； ——设置日期格式为实时年、月、日； ——设置时间格式为实时24小时制。 b)测站限差参数设置： ——视距限差的高端和低端； ——视线高限差的高端和低端； ——前后视距差限差； ——前后视距差累积限差；
天宝电子水准仪说明 书 Revised on November 25, 2020
DINI03 电子水准仪说明书入门 欢迎 关于TRIMBLE DINI 数字水准仪 相关信息 技术支持 您的要求 注册 检查集装箱 检查货运包装，如果集装箱是在不好的条件下运输过来，那么检查外观是否有可见损坏，如发现损坏情况立即联系运输者和TRIMBLE经销商，保存好集装箱和包装材料以便运送者检查。 仪器箱 拆封之后，请立即检查所要求的附属品是否都有收到，下面是所有附属品都在仪器箱里的样本 1.TRIMBLE DINI 数字水准仪 2.电池（标配为一个电池） 3.电缆（DINI与电脑）
4.电池充电器 5.防雨布 6.指南、使用手册、合格证 7.电池充电器十字丝调节扳手 维修与保养 Trimble DINI 能够支持野外作业环境，但是像所有精密仪器一样需要维护与保养，采用以下步骤以使仪器达到做好的使用效果。 清洁 清洁仪器时一定要非常小心，尤其是在清洁仪器镜头和反射器的时候，千万不要用粗糙不干净的布和较硬的纸去清洁，TRIMBLE建议您使用抗静电镜头纸、棉花块或者镜头刷来清洁仪器。 防潮 如仪器在潮湿的天气中使用过，将仪器放入室内，从仪器箱中取出仪器，自然晾干，如果在仪器镜头上有水滴，让仪器自然蒸发即可。 仪器的运输 在运输仪器时一定要锁好仪器箱，如果长途运输仪器，将仪器放在仪器箱中，并且使用运输集装箱。 维修 TRIMBLE建议您到授权的维修站点维修，并且每年进行一次校准。以保证仪器的精度。
当您将仪器送往维修中心，请您在仪器箱上注明发货人和收货人，如果仪器必须维修，请您在仪器箱中装入说明，说明应当明确指出仪器的故障和经常发生的错误现象，并且指出仪器必须维修。 电池 在充电和使用电池之前，一定要先阅读电池安全和环境信息。 电池安全和环境信息 不要损坏锂电池，被损坏的电池可能引起爆炸和火灾，可以造成人身伤害和财产损失。 ?为避免不必要的伤害和损坏，请不要使用损坏的电池，损坏的迹象包括：变色、扭曲变形、漏液 ?不要让电池接触火焰、高温以及阳光直射 ?不要将电池浸入水中 ?当天气炎热时请不要将电池在车辆内储存 ?不要重击或者刺破电池 ?不要将电池短路 不要接触漏液的锂电池，以免造成人身伤害和财产损失。为避免以上后果请注意以下几点： ?如果电池漏液请不要接触该液体 ?如果液体不慎进入眼睛，请及时用清水冲洗，并且迅速就医，不要用手擦眼睛 ?如果液体溅到衣服或者皮肤上，请及时用清水冲洗 请严格按照说明书对电池进行充电，使用未授权的充电器充电可能引起爆炸和火灾，并且会造成人身伤害和财产损失，为避免不必要的损害请注意： ?请不要对损坏的或者漏液的电池进行充电 ?请用指定的充电器进行充电，一定要仔细按照说明书进行充电 ?如果电池过热或出现燃烧气味，请立刻断电 ?使用TRIMBLE指定的电池 ?按照说明书使用电池 处理 ?在处理之前请将电池放电 ?严格按照当地和国家的标准处理电池，相关信息参考第三页环境信息
目录 1.1现场观测程序 (1) 1.1.1建立变形监测网 (1) 1.1.2建立观测路线 (1) 1.1.3沉降观测 (1) 1.1.4资料汇总 (1) 1.1.5观测成果提交 (1) 1.2 沉降变形观测方法 (2) 1.2.1观测桩 (2) 1.2.2沉降板 (2) 1.2.3剖面沉降法 (3) 1.3 观测仪器 (3) 1.3.1水准仪参数指标 (3) 1.4 沉降变形观测质量保护措施 (4) 1.4.1制度保证 (4) 1.4.2观测元器件的保护 (4) 1.4.3数据采集与整理保证 (4) 1.4.4组织管理保证 (4) 1.5 观测资料管理 (5) 1.5.1一般要求 (5) 1.5.2资料整理 (5) 1.5.3资料提交 (6) 1.5.4问题及处理方法 (7) 1.6注意事项 (9) 1.6.1外业数据采集 (9) 1.6.2内页数据整理 (9)

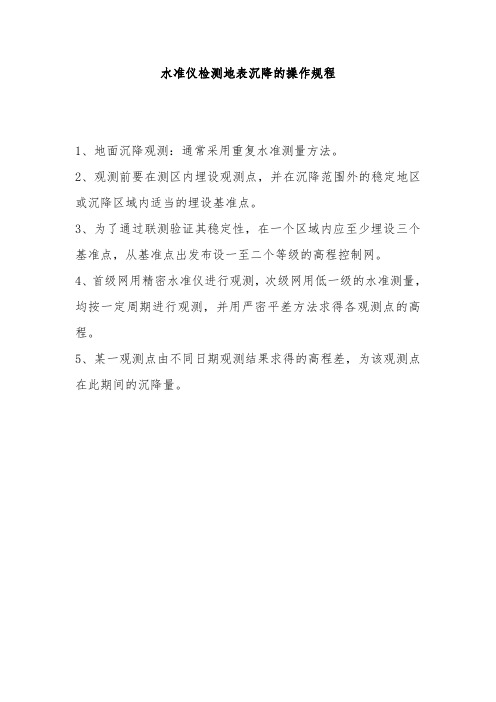

沉降变形观测操作流程 1.1现场观测程序 1.1.1建立变形监测网 根据高速铁路线下工程特点、现场环境条件制定测量施测方案，按照建设单位提供的水准控制点，根据工程的测量施测方案和布网原则要求建立稳固变形监测网。 沉降观测的测量点分为水准基点、工作基点和沉降观测点，水准基点和工作基点构成沉降观测控制网，用于对沉降观测点的长期观测。从实用角度考虑，施工期沉降观测首选固定基准。工作基点需要做定期复测和稳定性分析，当工作基点的变化对沉降观测的影响甚微时，可认为是稳定的。 1.1.2建立观测路线 由变形监测网，依据沉降观测点的埋设要求或设计的沉降布置图，确定沉降观测点的位置。在控制点与沉降观测点之间建立固定的观测路线，并在架设仪器站点与转点处做好标记桩，保证各次观测线路均沿同一线路。 1.1.3 沉降观测 根据编制的施工方案及确定的观测周期，首次观测应在观测点设置稳固后及时进行，首次观测的沉降观测点高程值是以后各次观测用以比较的基础，其精度要求非常高，施测时应采用符合相关技术要求的精密水准仪，并且按二等水准精度要求往返观测，高程取中值。 1.1.4资料汇总 （1）根据各观测周期平差计算的沉降量，编制沉降观测成果表，进行汇总。 （2）根据沉降观测成果表，提供荷载-时间-沉降曲线与荷载-时间-沉降速率图，对于观测数据有异常的需要做分析并附有说明资料，说明资料需要监理的签字认可。 （3）待沉降观测的数据满足《沉降变形观测评估实施细则》要求时上报评估单位进行评估。 1.1.5 观测成果提交 每一设计单元的工程变形测量任务完成以后，要及时进行测量成果整理，提交沉降观测成果资料：
水准仪测量高程的方法和步骤 2010-11-28 01:58:11| 分类：工程测量|举报|字号订阅 [教程]第二章水准测量 未知2009-12-13 16:21:06 网络 内容：理解水准测量的基本原理；掌握 DS3 型微倾式水准仪、自动安平水准仪的构造特点、水准尺和尺垫；掌握水准仪的使用及检校方法；掌握水准测量的外业实施（观测、记录和检核）及内业数据处理（高差闭合差的调整）方法；了解水准测量的注意事项、精密水准仪和电子水准仪的构造及操作方法。 重点：水准测量原理；水准测量的外业实施及内业数据处理。 难点：水准仪的检验与校正。 §2.1 高程测量（ Height Measurement ）的概念 测量地面上各点高程的工作 , 称为高程测量。高程测量根据所使用的仪器和施测方法的不同，分为： （1）水准测量 (leveling) （2）三角高程测量 (trigonometric leveling) （3）气压高程测量 (air pressure leveling) （4）GPS 测量 (GPS leveling) §2.2 水准测量原理 一、基本原理 水准测量的原理是利用水准仪提供的“水平视线”，测量两点间高差，从而由已知点高程推算出未知点高程。
a ——后视读数 A ——后视点 b ——前视读数 B ——前视点 1、A 、 B 两点间高差： 2、测得两点间高差后，若已知 A 点高程，则可得B点的高程： 。 3、视线高程： 4、转点 TP(turning point) 的概念：当地面上两点的距离较远，或两点的高差太大，放置一次仪器不能测定其高差时，就需增设若干个临时传递高程的立尺点，称为转点。 二、连续水准测量
