铝基板导热系数顾名思义,它是一种铝基板散热性能参数,它是衡量铝基板好坏的三大标准之一(热阻值和耐压值是另两个性能)。铝基板导热系数可以在板材压合之后经过测试仪器测试得出数据,目前导热值高的一般是陶瓷类、铜等,但是由于考虑到成本的问题,目前市场上大多数为铝基板,相对应的铝基板导热系数是大家所关心的参数,导热系数越高就是代表性能越好的标志之一。铝基板是一种独特的金属基覆铜板铝基板,它具有良好的导热性、电气绝缘性能和机械加工性能。
二、铝基板性能:
(1)散热性
目前,很多双面板、多层板密度高、功率大,热量散发难。常规的印制板基材如FR4、CEM3都是热的不良导体,层间绝缘,热量散发不出去。电子设备局部发热不排除,导致电子元器件高温失效,而铝基板可解决这一散热难题。
(2)热膨胀性
热胀冷缩是物质的共同本性,不同物质的热膨胀系数是不同的。铝基印制板可有效地解决散热问题,从而使印制板上的元器件不同物质的热胀冷缩问题缓解,提高了整机和电子设备的耐用性和可靠性。特别是解决SMT(表面贴装技术)热胀冷缩问题。
(3)尺寸稳定性
铝基印制板,显然尺寸要比绝缘材料的印制板稳定得多。铝基印制板、铝夹芯板,从30℃加热至140~150℃,尺寸变化为2.5~3.0%.
(4)其它原因
铝基印制板,具有屏蔽作用;替代脆性陶瓷基材;放心使用表面安装技术;减少印制板真正有效的面积;取代了散热器等元器件,改善产品耐热和物理性能;减少生产成本和劳力。三、.结构
(1)金属基材
a.铝基基材,使用LF、L4M、Ly12铝材,要求扩张强度30kgf/mm2,延伸率5%。美国贝格斯铝基层分为1.0、1.6、2.0、3.2mm 4种,铝型号为6061T6或5052H34。日本松下电工、住友R-0710、R-0771、AL C-1401、AL C-1370等型号为铝基覆铜板,铝基厚度
1.0~3.2mm。
(2)绝缘层
起绝缘作用,通常是50~200um。若太厚,能起绝缘作用,防止与金属基短路的效果好,但会影响热量的散发;若太薄,能较好散热,但易引起金属芯与元件引线短路。
绝缘层(或半固化片),放在经过阳极氧化,绝缘处理过的铝板上,经层压用表面的铜层牢固结合在一起。
四、制造难点:
铝基板生产:
(1)铝板的氧化处理:强烈去油污清洗(氢氧化钠)-----稀硝酸中和-----粗化(铝板表面形成蜂窝状)-----氧化(3UM)-----酸碱中和------封孔------烘烤。每一道工序必须保证质量否则影响铝基板粘合力。
(2)整个生产流程不许擦花铝基面、不能手触摸铝基、受潮及其他任何污染,否则影响铝基板粘合力。
(3)铝基板绝缘层必须保持干净、干燥,细小的杂质影响其耐压性能,潮湿易造成分层。(4)保护膜需贴帄整,不能有空隙、气泡,不然在线路板加工中造成铝板被药水腐蚀变色、发黑。
铝基板线路制作:
(1)机械加工:铝基板钻孔可以,但钻后孔内孔边不允许有任何毛刺,这会影响耐压测试。铣外形是十分困难的。而冲外形,需要使用高级模具,模具制作很有技巧,作为铝基板的难点之一。外形冲后,边缘要求非常整齐,无任何毛刺,不碰伤板边的阻焊层。通常使用操兵模,孔从线路冲,外形从铝面冲,线路板冲制时受力是上剪下拉,等等都是技巧。冲外形后,板子翘曲度应小于0.5%。
(2)整个生产流程不许擦花铝基面:铝基面经手触摸,或经某种化学药品都会产生表面变色、发黑,这都是绝对不可接收的,重新打磨铝基面客户有的也不接收,所以全流程不碰伤、不触及铝基面是生产铝基板的难点之一。有的企业采用钝化工艺,有的在热风整帄(喷锡)前后各贴上保护膜……小技巧很多,八仙过海,各显神通。
(3)过高压测试:通信电源铝基板要求100%高压测试,有的客户要求直流电,有的要求交流电,电压要求1500V、1600V,时间为5秒、10秒,100%印制板作测试。板面上脏物、孔和铝基边缘毛刺、线路锯齿、碰伤任何一丁点绝缘层都会导致耐高压测试起火、漏电、击穿。耐压测试板子分层、起泡,均拒收。
五、铝基板的分类
铝基覆铜板分为三类:
一是通用型铝基覆铜板,绝缘层由环氧玻璃布粘结片构成;
二是高散热铝基覆铜板,绝缘层由高导热的环氧树脂或其它树脂构成;
三是高频电路用铝基覆铜板,绝缘层由聚烯烃树脂或聚酰亚胺树脂玻璃布粘结片构成。
铝基覆铜板与常规FR-4覆铜板最大差异在于散热性,以1.5mm厚度的FR-4覆铜板与铝基覆铜板相比,前者热阻20~22 ℃、后者热阻1.0~2.0℃,后者小得多。
六、铝基板的技术要求
到目前为止,尚未见国际上有铝基覆铜板标准。我国由704厂负责起草了电子行业军用标准《阻燃型铝基覆铜层压板规范》。
主要技术要求有:
尺寸要求,包括板面尺寸和偏差、厚度及偏差、垂直度和翘曲度;外观,包括裂纹、划痕、毛刺和分层、铝氧化膜等要求;
性能方面,包括剥离强度、表面电阻率、最小击穿电压、介电常数、燃烧性和热阻等要求。铝基覆铜板的专用检测方法
一是介电常数及介质损耗因数测量方法,为变Q值串联谐振法,将试样与调谐电容串联接入高频电路,测量串联回路的Q值的原理;
二是热阻测量方法,以不同测温点之间温差与导热量之比来计算。
铝基板装配方式
使用铝基板装配方式,可以省去传统装配所使用的散热器、装配夹具、降温风扇和其他硬件,该结构可实现自动装配,显著降低装配成本。
线路板制作工艺流程(一) 作者:pcbinf 发表时间:2009-10-15 前言 在印制电路板制造过程中,涉及到诸多方面的工艺工作,从工艺审查到生产到最终检验,都必须考虑到工艺质量和生产质量的监测和控制。为此,将曾通过生产实践所获得的点滴经验提供给同行,仅供参考。 第一章工艺审查和准备 工艺审查是针对设计所提供的原始资料,根据有关的"设计规范"及有关标准,结合生产实际,对设计部位所提供的制造印制电路板有关设计资料进行工艺性审查。工艺审查的要点有以下几个方面: 1,设计资料是否完整(包括:软盘、执行的技术标准等); 2,调出软盘资料,进行工艺性检查,其中应包括电路图形、阻焊图形、钻孔图形、数字图形、电测图形及有关的设计资料等; 3,对工艺要求是否可行、可制造、可电测、可维护等。 第二节工艺准备 工艺准备是在根据设计的有关技术资料的基础上,进行生产前的工艺准备。工艺应按照工艺程序进行科学的编制,其主要内容应括以下几个方面:
1,在制定工艺程序,要合理、要准确、易懂可行; 2,在首道工序中,应注明底片的正反面、焊接面及元件面、并且进行编号或标志; 3,在钻孔工序中,应注明孔径类型、孔径大小、孔径数量; 4,在进行孔化时,要注明对沉铜层的技术要求及背光检测或测定; 5,孔后进行电镀时,要注明初始电流大小及回原正常电流大小的工艺方法; 6,在图形转移时,要注明底片的药膜面与光致抗蚀膜的正确接触及曝光条件的测试条件确定后,再进行曝光; 7,曝光后的半成品要放置一定的时间再去进行显影; 8,图形电镀加厚时,要严格的对表面露铜部位进行清洁和检查;镀铜厚度及其它工艺参数如电流密度、槽液温度等; 9,进行电镀抗蚀金属-锡铅合金时,要注明镀层厚度; 10,蚀刻时要进行首件试验,条件确定后再进行蚀刻,蚀刻后必须中和处理; 11,在进行多层板生产过程中,要注意内层图形的检查或AOI检查,合格后再转入下道工序; 12,在进行层压时,应注明工艺条件; 13,有插头镀金要求的应注明镀层厚度和镀覆部位; 14,如进行热风整平时,要注明工艺参数及镀层退除应注意的事项;
电路板工艺流程 一.目的: 将大片板料切割成各种要求规格的小块板料。 二.工艺流程: 三、设备及作用: 1.自动开料机:将大料切割开成各种细料。 2.磨圆角机:将板角尘端都磨圆。 3.洗板机:将板机上的粉尘杂质洗干净并风干。 4.焗炉:炉板,提高板料稳定性。 5.字唛机;在板边打字唛作标记。 四、操作规范: 1.自动开料机开机前检查设定尺寸,防止开错料。 2.内层板开料后要注意加标记分别横直料,切勿混乱。 3.搬运板需戴手套,小心轻放,防止擦花板面。 4.洗板后须留意板面有无水渍,禁止带水渍焗板,防止氧化。 5.焗炉开机前检查温度设定值。 五、安全与环保注意事项: 1.1.开料机开机时,手勿伸进机内。 2.2.纸皮等易燃品勿放在焗炉旁,防止火灾。 3.3.焗炉温度设定严禁超规定值。 4.4.从焗炉内取板须戴石棉手套,并须等板冷却后才可取板。5.5.用废的物料严格按MEI001规定的方法处理,防止污染环境。
七、切板 1. 设备:手动切板机、铣靶机、CCD打孔机、锣机、磨边机、字唛机、测厚仪; 2. 作用:层压板外形加工,初步成形; 3. 流程: 拆板→点点画线→切大板→铣铜皮→打孔→锣边成形→磨 边→打字唛→测板厚 4. 注意事项: a. 切大板切斜边; b.铣铜皮进单元; c. CCD打歪孔; d. 板面刮花。 八、环保注意事项: 1、生产中产生的各种废边料如P片、铜箔由生产部收集回仓; 2、内层成形的锣板粉、PL机的钻屑、废边框等由生产部收回仓变卖; 3、其它各种废弃物如皱纹胶纸、废粘尘纸、废布碎等放入垃圾桶内由清洁工收走。废手套、废口罩等由生产部回仓。 4、磨钢板拉所产生的废水不能直接排放,要通过废水排放管道排至废水部经其无害处理后方可排出。 钻孔 一、目的: 在线路板上钻通孔或盲孔,以建立层与层之间的通道。 二、工艺流程: 1.双面板:
日本电气化学工业有限公司 DENKA
The field suitable for Hybrid IC Audio 音频Power AMP. 功率放Pre-AMP. 前置Regulator 调节 EPS 应急电源 Power module 电源模 LED发光二极 Oscillator 振Micro-strip circuit HITTPLATE高导 (IMS) CPU board 中央处理器 Power supply 电源供 Inverter 换 Transistor 晶体 Motor driver 马达DC/DC Converter 直流/ SW regulator 开关调VTR, TV 磁带录像机, Tuner 调谐器Regulator 调节 适用与混合集成 电路领域 . Suitable field for IMS The
适用于工业管理学会
Classification of printed circuit board 印刷线路板的分类 Flexiuble Ceramic substrate 陶瓷基片 Insulated Metal Substrate 绝缘金属基材 厚膜陶瓷线路板 Substrate with thin circuit.薄膜陶瓷线路板 Substrate Multi-layer 多层陶瓷线路板 (铝,铜,铁) Metal Core Substrate (Al, Cu, Fe)金属芯基材(铝, Paper based material (phenol) 纸基板(酚基材) Glass cloth based material (epoxy, polyimide)玻璃基材(环氧树脂,聚酰亚胺) Rigid substrate 刚性基板 Organic substrate 有机基板
PCB线路板铜箔、基材板料及其规范 1、Aramid Fiber聚醯胺纤维 此聚醯胺纤维系杜邦公司所开发,商品名称为Kevelar.其强度与轫性都非常好,可用做防弹衣、降落伞或鱼网之纤维材料,并能代替玻纤而用于电路板之基材.日本业者曾用以制成高功能树脂之胶片(TA-01)与基板(TL-01),其等热胀系数(TCE)仅6ppm/℃,Tg 194℃,在尺寸安定性上非常良好,有利于密距多脚SMD的焊接可靠度. 2、Base Material 基材 指板材的树脂及补强材料部份,可当做为铜线路与导体的载体及绝缘材料. 3、Bulge 鼓起,凸出 多指表面的薄层,受到内在局部性压力而向外鼓出,一般对铜皮的展性(Ductility)进行试验时,即使用加色的高压液体,对其施压而令铜皮凸起到破裂为止,称Bulge Test. 4、Butter Coat 外表树脂层 指基板去掉铜皮之后,玻纤布外表的树脂层而言. 5、Catalyzed Board,Catalyzed Substrate(or Material) 催化板材 是一种CC-4(Copper Complexer #4)加成法制程所用的无铜箔板材,系由美国PCK 公司在1964 年所推出的.其原理是将具有活性的化学品,均匀的混在板材树脂中,使“化学铜 镀层”能直接在板材上生长.目前这种全加成法的电路板,以日本日立化成的产量最多,国内日立化成公司亦有生产. 6、Clad/Cladding 披覆 是以薄层金属披覆在其他材料的外表,做为护面或其他功用,电路板上游的基板(Laminates)即采用铜箔在基材板上披覆,故正式学名应称为“铜箔披覆积层板 CCL”(Copper Claded Laminates),而大陆业者即称其为“覆铜板”. 7、Ceramics 陶瓷 主要是由黏土(Clay)、长石(Feldspar)及砂(Sand)三者混合烧制而成的绝缘材料,其种类及用途都非常广泛,如插座、高压绝缘碍子,或新式的电路板材(如日本富士通的62层板)等,其耐热性良好、膨胀系数低、耐用性也不错.常用者有Alumina(三氧化二铝),Beryllia(铍土、氧化铍Be0)及氧化镁等多种单用或混合的材料. 8、Columnar Structure 柱状组织 指电镀铜皮(E.D.Foil)在高速镀铜(1000 ASF以上)中所出现的结晶组织而言,此种铜层组织之物性甚差,各种机械性能也远不如正常速度镀铜(25 ASF)之无特定结晶组织的铜层, 在热应力中亦容易发生断裂. 9、Coefficient of Thermal Expansion 热膨胀系数 指各种物料在受热后,其每单位温度上升之间所发生的尺寸变化,一般缩写简称CTE ,但也可称TCE . 10、Copper Foil 铜箔,铜皮
深圳市容卓电路科技有限公司 铝基板知识 一、铝基板简介: 1.性能: 铝基板是一种散热性能良好的绝缘金属基敷铜板, 其特点在于: 1良好的导热性能有助于元器件的冷却; 2.较高的绝缘强度能够经受高达6KV AC电压 3.结构: 1一般的金属基板分为三层:线路层、绝缘层和金属基层。
导电层(线路层): 线路层一般采用电解铜箔,常用厚度有1OZ、2OZ、3OZ、4OZ等4种;绝缘层一般为填充了陶瓷的聚合物,其常用厚度为75um、150u m;金属基层一般有铝基、铜基、铁基、CIC(合金)、CMC(羧甲基纤维素钠一种重要的纤维素醚)等,常用厚度为0.8.、1.0mm、1.6mm、2.0mm、3.2mm; 与FR-4相比,相同的线宽、相同的厚度,铝基板能承载更高的电流。 导热绝缘层: 绝缘层是铝基板核心技术部份、绝缘层不光要起绝缘作用,还要粘接和导热作用,要把导电的产生的热量通过绝缘层传输给金属基层而得到更好散热效果。绝缘层热传导性越好,散热就越好、从而达到
提高模块的功率负荷、减小体积、延长寿命,提高输出等目的。(图5就是对比效果图)为了让大家更明确绝缘层导热作用效果,我们以LED灯具验证为例:见下图6 现国产的普通铝基板材一般绝缘层都是用商品化的半固化片(1080)(导热系数仅为0.3W/m-k)。该绝 缘层没有添加任何导热填料。 绝缘层厚度常规是75um—100um、125um、150um(公差+/-2 um)。 金属基层 金属基料可以选择任何金属,需要取决于金属的势膨胀系数、热传导能力、强度、硬度、重量,表面姿态和成本缝合考虑。所以从成本和技术性能条件考虑铝为比较理想的材料。 层次区分:单面、双面、多层(两面、多层一般是由先用FR-4做好线路后与铝板压合而成。 铝材料种类: 再生铝(回收的废品再生成,导热几乎为0)。 1000系纯铝1000系列代表1050 1060 1070 1000系列铝板又被称为纯铝板,在所有系列中1000系列属于含铝量最多的一个系列。纯度可以达到99.00%以上。由于不含有其他技术元素,所以生产过程比较单一,价格相对比较便宜,是目前常规工业中最常用的一个系列。目前市场上流通的大部分为1050以及1060系列。1000系列铝板根据最后两位阿拉伯数字来确定这个系列的最低含铝量,比如1050系列最后两位阿拉伯数字为50,根据国际牌号命名原则,含铝量必须达到99.5%以上方为合格产品。我国的铝合金技术标准(gB/T3880-2006)中也明确规定1050含铝量达到99.5%.同样的道理1060系列铝板的含铝量必须达到99.6%以上 2000系铝铜合金(如2036 以铜为主的合金成份铜含量2%-5%、又叫航空铝,主要用于航空,硬度好、价格高民用很少)目前进口的铝板主要是由韩国和德国生产企业提供,国内厂家比较少、因质量还无法与国外相比。 3000系是铝锰合金代表3003 3003 3A21为主。又可以称为防锈铝板我国3000系列铝板生产工艺较为优秀。3000系列铝板是由锰元素为主要成分。含量在1.0-1.5之间。是一款防锈功能较好的系列。常规应用在空调,冰箱,车底等潮湿环境中,价格高于1000系列,是一款较为常用的合金系列。
铝基板工艺 一、铝基板制作规范 1.前言:随着电子技术的发展和进步,电子产品向轻、薄、小、个性化、高可靠性、多功能化已成为必然趋势。铝基板顺应此趋势而诞生,该产品以优异的散热性,机械加工性,尺寸稳定性及电气性能在混合集成电路、汽车、办公自动化、大功率电气设备、电源设备等领域近年得到了广泛应用。铝基覆铜板1969年由日本三洋公司首先发明,我国于1988年开始研制和生产,福斯莱特电子从2000年开始研发并批量生产,为了适应量产化稳质生产,特拟制此份制作规范,市场上主流铝基板有福斯莱特铝基板和小强铝基板比较有名,铝基板主要就是看导热系数、耐压值和热阻值,它关乎铝基板的生命和寿命。 铝基板 2.范围:本制作规范针对铝基覆铜板的制作全过程进行介绍和说明,以保证此板在我司顺利生产。 3.工艺流程:开料→钻孔→干膜光成像→检板→蚀刻→蚀检→绿油→字符→绿检→喷锡→铝基面处理→ 冲板→终检→包装→出货 4.注意事项: 4.1铝基板料昂贵,生产过程中应特别注意操作的规范性,杜绝因不规范操作而导致报废现象的产生。 4.2各工序操作人员操作时必须轻拿轻放,以免板面及铝基面擦花。 4.3各工序操作人员,应尽量避免用手接触铝基板的有效面积内,喷锡及以后工序持板时只准持板边,严禁以手指直接触及板内。 4.4铝基板属特种板,其生产应引起各区各工序高度重视,课长、领班亲自把质量关,保证板在各工序的顺利生产。 5.具体工艺流程及特殊制作参数: 5.1开料 5.1.1加强来料检查(必须使用铝面有保护膜的板料)。 5.1.2开料后无需烤板。 5.1.3轻拿轻放,注意铝基面(保护膜)的保护。 5.2钻孔 5.2.1钻孔参数与FR-4板材钻孔参数相同。 5.2.2孔径公差特严,4OZ基Cu注意控制披锋的产生。 5.2.3铜皮朝上进行钻孔。 5.3干膜 5.3.1来料检查:磨板前须对铝基面保护膜进行检查,若有破损,必须用兰胶贴牢后再给予
线路板生产流程(一) 多种不同工艺的PCB 流程简介 *单面板工艺流程 下料磨边T钻孔T外层图形T(全板镀金)7蚀刻T检验T丝印阻焊T (热风整平)7丝印 字符T外形加工T测试T检验 *双面板喷锡板工艺流程 下料磨边7钻孔7沉铜加厚7外层图形7镀锡、蚀刻退锡7二次钻孔7检验7丝印阻焊7镀金插头7热风整平7丝印字符7外形加工7测试7检验 *双面板镀镍金工艺流程 下料磨边7钻孔7沉铜加厚7外层图形7镀镍、金去膜蚀刻7二次钻孔7检验7丝印阻焊7 丝印字符7外形加工7测试7检验 *多层板喷锡板工艺流程下料磨边7钻定位孔7内层图形7内层蚀刻7检验7黑化7层压7钻孔7沉铜加厚7外层图形7镀锡、蚀刻退锡7二次钻孔7检验7丝印阻焊7镀金插头7热风整平7丝印字符7外形加工7测试7检验 *多层板镀镍金工艺流程下料磨边7钻定位孔7内层图形7内层蚀刻7检验7黑化7层压7钻孔7沉铜加厚7外层图形7镀金、去膜蚀刻7二次钻孔7检验7丝印阻焊7丝印字符7外形加工7测试7检验 *多层板沉镍金板工艺流程下料磨边7钻定位孔7内层图形7内层蚀刻7检验7黑化7层压7钻孔7沉铜加厚7外层图形7镀锡、蚀刻退锡7二次钻孔7检验7丝印阻焊7化学沉镍金7丝印字符7外形加工7 测试7检验 一步一步教你手工制作PCB 制作PCB 设备与器材准备 (1) DM-2100B 型快速制板机1 台 (2) 快速腐蚀机1 台 (3) 热转印纸若干 (4) 覆铜板1 张 (5) 三氯化铁若干 (6) 激光打印机1 台 (7) PC机1台
(8) 微型电钻1个 (1) DM-2100B型快速制板机 DM 一2100B型快速制板机是用来将打印在热转印纸上的印制电路图转印到覆铜板上的设备, 1) 【电源】启动键一按下并保持两秒钟左右,电源将自动启动。 2) 【加热】控制键一当胶辊温度在100C以上时,按下该键可以停止加热,工作状态显示 为闪动的“ C”。再次按下该键,将继续进行加热,工作状态显示为当前温度;按下此键后, 待胶辊温度降至100C以下,机器将自动关闭电源;胶辊温度在100C以内时,按下此键, 电源将立即关闭。 3) 【转速】设定键一按下该键将显示电机转速比,其值为30(0.8转/分)?80(2.5转份)。按 下该键的同时再按下”上"或"下"键,可设定转印速度。 4) 【温度】设定键一显示器在正常状态下显示转印温度,按下此键将显示所设定温度值。 最高设定温度为180~C,最低设定温度为100C ;按下此键的同时再按下”上"或"下"键,可设定温度。 5) "上"和"下"换向键一开机时系统默认为退出状态,制板过程中,若需改变转向,可直接按此键。 (2) 快速腐蚀机 快速腐蚀机是用来快速腐蚀印制板的。 其基本原理是,利用抗腐蚀小型潜水泵使三氯化铁溶液进行循环,被腐蚀的印制版就处 在流动的腐蚀溶液中。为了提高腐蚀速度,可加热腐蚀溶液的温度。 (3) 热转印纸 热转印纸是经过特殊处理的、通过高分子技术在它的表面覆盖了数层特殊材料的专用纸,具有耐高温不粘连的特性? (4) 微型电钻 微型电钻是用来对腐蚀好的印制电路板进行钻孔的。 4 ?实训步骤与报告 (1). PCB图的打印方法 启动Protel 98 一打开设计的PCB图-单击菜单栏中的File-Setup Printer 一获得Printer Setup 对话框.
铝基板制作流程报告 铝基板是具有良好散热功能的金属基底覆铜板,一般单面板由三层结构所组成,分别是电路层(铜箔)、绝缘层和金属铝层。少数设计为双面板,结构为电路层、绝缘层、铝基层、绝缘层、电路层。极少数应用为多层板,可以由普通的多层板与绝缘层、铝基贴合而成。 单层铝基板流程
双面铝基板流程
层压:将金属铝层+pp半固化片+铜箔层压合在一起。 PP半固化片铜箔层 金属铝层 镜面铝基板基板 镜面铝基板是将BT料线路层和掺有银颗粒的铝基板压合在一起的基板,它是最适合COB 封装的原材料。镜面铝基板的优势是: 1.散热好:镜面铝基板在采用热电分离技术,普通有绝缘层的铝基板导热系数是1W、 1.5W 2W。镜面铝的导热系数是137W大大的提高了芯片的散热。 2.光效高:普通沉金铝基板的反射率是80%,杯孔铝基板的反射率是85%,镀银铝基板的反射率是95%,镜面银铝基板的反射率是在98%。镜面银铝基板可以让芯片的光更好的激发出来。 3:操作方便:镜面银铝基板结构跟我们市场上用的集成支架类似,线路是靠金线连金线,串并联和封装几W是客户自己决定,不像普通的一个焊盘放一颗芯片,镜面银铝基板一块板可以封几个W数的灯,这样解决了库存板型号多的问题。 4:节约成本:由于可以直接将芯片安装在基材表面,芯片集成密度高,于是为客户后续生产减少了工序,节约了生产成本。
镜面银铝基板基板流程
清洗:清理表面垃圾以及氧化现象。 靶冲1:靶冲4个B3定位孔。 靶冲2:靶冲4个二钻定位孔。 空爆:对前一次的曝光作补充,达到更好的效果。 装配:线路板背面整板贴AD胶。为后续压合工序做中介。 层压:BT层+镜面铝层压合在一起。 镜面银铝基板外形:在BT层上锣出需要露镜面银铝基板的地方。 其他主要步骤与硬板一致,在此不做重复介绍。
铝基板工艺及材料选择 铝基板PCB由点亮层(铜箔层),导热绝缘层和金属基层组成。电路层要求具有很大的载流能力,从而应使用较厚的铜箔,厚度一般35μM-280μM;导热绝缘层是PCB铝基板核心技术之所在,它一般是由特种陶瓷填充的特殊的聚合物构成,热阻小,粘贴性能优良,具有抗热老化的能力,能够承受机械及热应力。CHT高性能PCB铝基板的导热绝缘层正是使用了此种技术,使其具有极为优良的导热性能和高强度的电器绝缘性能;金属基层是铝基板的支撑构件,要求具有高导热性,一般是铝板,也可使用铜板(其中铜板能够提供更好的导热性),适合于钻孔,冲剪及切割等常规机械加工。PCB材料相比有着其他材料不可比拟的有点。适合功率原件表面贴装SMT工艺。无需散热器,体积大大缩小,散热效果极好,良好的绝缘性能和机械性能。工艺要求有:镀金、喷锡、OSP抗氧化、沉金、无铅ROHS制城等。 产品详细说明:基材:铝基板、产品特点:绝缘层薄,热阻小;无磁性;散热好;机械强度高产品标准厚度:1.0 1.2 1.5 1.6 2.0 3.0mm 铜箔厚度:35μM 75μM 105μM 140μM 280μM 特点:具有高散热性、电池屏蔽性,机械强度高,加工性能优良。用途:LED专用 功率混合IC(HIC). 铝基板是承载LED及器件热传导,散热主要还是靠面积,集中导热可以选择搞到热系数的板材,比如美国贝格斯板材。LED一
般使用电压不是很高,选择1MIL厚度绝缘层耐压大于2000V即可。 铝基板在LED及PCB行业中,并不陌生,人人都在强调要求板材的导热要大,要好,热阻药效。但很多人对铝基板什么是导热,什么是热阻的具体定义还不是很清楚。 铝基板所谓的导热系数:导热系数又称为热传导系数,热传导率,热导率。它表示物质热传导性的物理量,是当等温面垂直距离为1M,其温度差为1度,由于热传导而在1h内穿过1平米面积的热量(千卡)。它的表示单位为:千瓦\米,小时.℃ 【KW\(m.h.℃】. 如果需要铝基板材料担负更大的散热功效,所采用的基板材料要求是具有高导热系数(热传导率),例如,路灯,洗墙灯,日光灯。铝基板的热阻:定量描述一种物体的导热性能,可以用导热系数,也可以用另外一种特性参数来表达,他就是“热阻”。有关专著提出:导热系数适于表征一种均匀材质的材料的导热性能,而作为多种材料复合的基板材料,他的导热性能更适合于用热阻来定量描述。 在热传导的方式下,物体两侧的表面温度之差(简称温差)是热量传递的推动力。热阻(Rr)等于这种温差(T1-Y2)除以热流量(P)。因此,基板材料的热阻越小说明它的导热性越高。纯铝的导热系数就是固定的!铝基板材料的导热系数和铝基板材料合金的其他材料的量有关!如果添加了铜 银等高导热材料,铝基板材料的导热系数肯定高! 导热系数是一个基本物理量,一种材料固定了组成,起导热额
LED散热铝基板基础知识 目前,LED应用的散热问题是LED厂家最头痛的问题。散热基板是一种提供热传导的媒介,LED→散热基板→散热模块,它可以增加LED 底部面积,增加散热面积,主要由铜箔电路/陶瓷粉末+高分子/铝基板组成。散热基板于LED产业应用中具有高导热率、安全性、环保性等功能。下面介绍采用铝材料的基板,因为铝的导热系数高,散热好,可以有效的将内部热量导出。铝基板是一种独特的金属基覆铜板,具有良好的导热性、电气绝缘性能和机械加工性能。设计时也要尽量将PCB靠近铝底座,从而减少灌封胶部分产生的热阻。 一、LED铝基板的特点 1.采用表面贴装技术(SMT); 2.在电路设计方案中对热扩散进行极为有效的处理; 3.降低产品运行温度,提高产品功率密度和可靠性,延长产品使用寿命; 4.缩小产品体积,降低硬体及装配成本; 5.取代易碎的陶瓷基板,获得更好的机械耐久力。 二、LED铝基板的结构 铝基覆铜板是一种金属线路板材料、由铜箔、导热绝缘层及金属基板组成,它的结构分三层: https://www.doczj.com/doc/8d12153033.html,yer线路层:相当于普通PCB的覆铜板,线路铜箔厚度loz至10oz。 DielcctricLayer绝缘层:绝缘层是一层低热阻导热绝缘材料。
BaseLayer基层:是金属基板,一般是铝或可所选择铜。铝基覆铜板和传统的环氧玻璃布层压板等。 电路层(即铜箔)通常经过蚀刻形成印刷电路,使元件的各个部件相互连接,一般情况下,电路层要求具有很大的载流能力,从而应使用较厚的铜箔,厚度一般35μm~280μm;导热绝缘层是铝基板核心技术之所在,它一般是由特种陶瓷填充的特殊的聚合物构成,热阻小,粘弹性能优良,具有抗热老化的能力,能够承受机械及热应力。 高性能铝基板的导热绝缘层正是使用了此种技术,使其具有极为优良的导热性能和高强度的电气绝缘性能;金属基层是铝基板的支撑构件,要求具有高导热性,一般是铝板,也可使用铜板(其中铜板能够提供更好的导热性),适合于钻孔、冲剪及切割等常规机械加工。PCB材料相比有着其他材料不可比拟的优点。适合功率元件表面贴装SMT公艺。无需散热器,体积大大缩小、散热效果极好,良好的绝缘性能和机械性能。
一、 PCB物料方面: 1. 覆铜板:COPPER CLAD LAMINATE,简称CCL,或基材 2. 铜箔:COPPER FOIL 3. 半固化片:PREPREG,简称PP 4. 油墨: 5. 干膜: 6. 网纱: 7. 钻头: 二、 PCB产品特性方面及过程通用知识: 1. 阻抗:IMPEDANCE 2. 翘曲度: 3. RoHS: 4. 背光: 5. 阳极磷铜球: 6. 电镀铜阳极表面积估算方法: 7. ICD问题 三、PCB流程方面常识: 1. 蚀刻因子:Etch Factor 2. 侧蚀: 3. 水池效应: 4. A阶树脂:A-stage resin 5. B阶树脂:B-stage resin 6. C阶树脂:C-stage resin 7. 基材字体颜色:
8. MSDS: 9. SGS: 10.UL: 11.IPC: 12.ISO: https://www.doczj.com/doc/8d12153033.html,: 14.JPC: 15.COV: 16.FR4: 17.pH值... 18.赫尔槽试验(Hull Cell Test) 19.电流密度A/dm2 20.TP: THROUGH POWER (溶液)分散能力即贯孔能力 21.置换反应: 22.EDS:energy dispersive x-ray spectroscopy X射线能量色散谱 23.SEM:scanning electron microscope 扫瞄式电子显微镜 24.邦定:BONDING 25.贾凡尼效应: 26. 真空度:vacuumdegree;degree of vacuum
一、PCB物料方面: 覆铜板:COPPER CLAD LAMINATE,简称CCL,或板材 ?Tg:Glass Transition Temperature, 玻璃态转化温度, 是玻璃态物质在玻璃态和高弹态(通常说的软化)之间相互转化的温度,在PCB行业中,此玻璃态物质一般 是指由树脂或树脂与玻纤布组成的介质层。我司常用普通TG板材Tg要求大于135℃,中Tg要求大于150℃,高TG要求大于170℃。Tg值越高,通常其耐热能力及尺寸 稳定性越好。 ?CTI:Comparative Tracking lndex,相对漏电指数(或相比漏电指数、漏电起痕指数)。材料表面能经受住50滴电解液(0.1%氯化铵水溶液)而没有形成漏电痕迹的 最高电压值,单位为V。 ?CTE:Coefficient of thermal expansion热胀系数,通常衡量PCB板材性能的是线性膨胀系数,定义为:单位温度改变下长度的增加量与的原长度的比值,如Z-CTE。 CTE值越低,尺寸稳定性越好,反之越差。 ?TD:thermal decomposition temperature热分解温度,是指基材树脂受热失重5%时的温度,为印制板的基材受热引起分层和性能下降的标志。 ?CAF:耐离子迁移性能, 印制板的离子迁移是绝缘基材上的电化学绝缘破坏现象,是指在印制板上相互靠近而平行的电路上施加电压后,在电场作用下,导线之间析出 树枝状金属的状态,或者是沿着基材的玻璃纤维表面发生金属离子的迁移(CAF), 从而降低了导线间的绝缘, ?T288: 是反映印制板基材耐焊接条件的一项技术指标,指印制板的基材在288℃条件下经受焊接高温而不产生起泡、分层等分解现象的最长时间,该时间越对焊接越 有利。 ?DK: dielectric constant,介质常数,常称介电常数。 ?DF: dissipation factor,介质损耗因素,是指信号线中已漏失在绝缘板材中的能量,与尚存在线中能量的比值。 ?OZ:oz是符号ounce的缩写,中文称为“盎司”(香港译为安士)是英制计量单位,作为重量单位时也称为英两;1OZ意思是重量1OZ的铜均匀平铺在1平方英尺(FT2) 的面积上所达到的厚度,它是用单位面积的重量来表示铜箔的平均厚度。用公式来 表示即,1OZ=28.35g/ FT2。 铜箔:COPPER FOIL ?ED铜箔:电解铜箔,PCB常用铜箔,价格便宜, ?RA铜箔:压延铜箔,FPC常用铜箔, ?Drum Side:光面,电解铜箔的光滑面 ?Matt side:毛面,电解铜箔的粗糙面 ?铜:元素符号Cu,原子量63.5,密度8.89克/立方厘米,Cu2+的电化当量1.186克/安时。

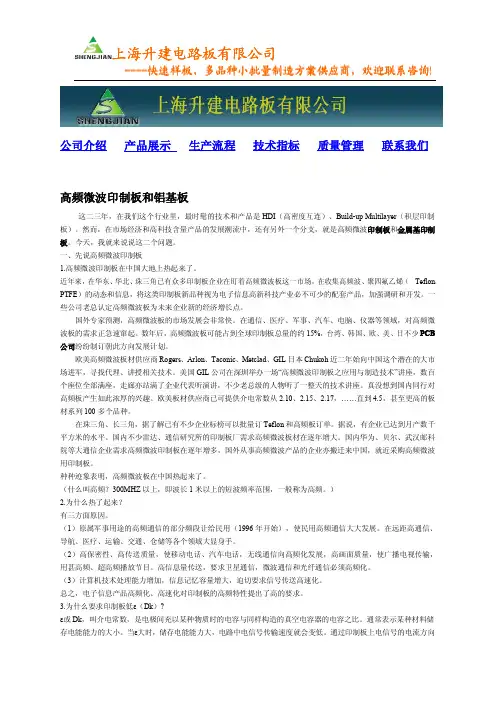

产品展示生产流程技术指标质量管理联系我们 高频微波印制板和铝基板 这二三年,在我们这个行业里,最时髦的技术和产品是HDI(高密度互连)、Build-up Multilayer(积层印制板)。然而,在市场经济和高科技含量产品的发展潮流中,还有另外一个分支,就是高频微波印制板和金属基印制板。今天,我就来说说这二个问题。 一、先说高频微波印制板 1.高频微波印制板在中国大地上热起来了。 近年来,在华东、华北、珠三角已有众多印制板企业在盯着高频微波板这一市场,在收集高频波、聚四氟乙烯(Teflon,PTFE)的动态和信息,将这类印制板新品种视为电子信息高新科技产业必不可少的配套产品,加强调研和开发。一些公司老总认定高频微波板为未来企业新的经济增长点。 国外专家预测,高频微波板的市场发展会非常快。在通信、医疗、军事、汽车、电脑、仪器等领域,对高频微波板的需求正急速窜起。数年后,高频微波板可能占到全球印制板总量的约15%,台湾、韩国、欧、美、日不少P CB 公司纷纷制订朝此方向发展计划。 欧美高频微波板材供应商Rogers、Arlon、Taconic、Metclad、GIL日本Chukoh近二年始向中国这个潜在的大市场进军,寻找代理、讲授相关技术。美国GIL公司在深圳举办一场“高频微波印制板之应用与制造技术”讲座,数百个座位全部满座,走廊亦站满了企业代表听演讲,不少老总级的人物听了一整天的技术讲座。真没想到国内同行对高频板产生如此浓厚的兴趣。欧美板材供应商已可提供介电常数从2.10、2.15、2.17,……直到4.5,甚至更高的板材系列100多个品种。 在珠三角、长三角,据了解已有不少企业标榜可以批量订Teflon和高频板订单。据说,有企业已达到月产数千平方米的水平。国内不少雷达、通信研究所的印制板厂需求高频微波板材在逐年增大。国内华为、贝尔、武汉邮科院等大通信企业需求高频微波印制板在逐年增多,国外从事高频微波产品的企业亦搬迁来中国,就近采购高频微波用印制板。 种种迹象表明,高频微波板在中国热起来了。 (什么叫高频?300MHZ以上,即波长1米以上的短波频率范围,一般称为高频。) 2.为什么热了起来? 有三方面原因。 (1)原属军事用途的高频通信的部分频段让给民用(1996年开始),使民用高频通信大大发展。在远距高通信、导航、医疗、运输、交通、仓储等各个领域大显身手。 (2)高保密性、高传送质量,使移动电话、汽车电话,无线通信向高频化发展,高画面质量,使广播电视传输,用甚高频、超高频播放节目。高信息量传送,要求卫星通信,微波通信和光纤通信必须高频化。 (3)计算机技术处理能力增加,信息记忆容量增大,迫切要求信号传送高速化。 总之,电子信息产品高频化、高速化对印制板的高频特性提出了高的要求。 3.为什么要求印制板低ε(Dk)? ε或Dk,叫介电常数,是电极间充以某种物质时的电容与同样构造的真空电容器的电容之比。通常表示某种材料储存电能能力的大小。当ε大时,储存电能能力大,电路中电信号传输速度就会变低。通过印制板上电信号的电流方向
