临沂市老年养护院幕墙工程 玻璃幕墙节能计算书 设计： 校对： 审核： 批准：
目录 1 计算引用的规范、标准及资料 (1) 2 计算中采用的部分条件参数及规定 (1) 2.1 计算所采纳的部分参数 (1) 2.2 规范GB50189-2005《公共建筑节能设计标准》的部分规定 (1) 3 幕墙系统结构基本参数 (3) 3.1 地区参数： (3) 3.2 建筑参数： (3) 3.3 环境参数 (3) 3.4 单元参数 (3) 3.5 框传热系数相关参数 (3) 4 玻璃的传热系数U值的计算 (3) 4.1 计算基础及依据 (3) 4.2 室外表面换热系数 (4) 4.3 室内表面换热系数 (4) 4.4 多层玻璃系统材料的固体热阻 (4) 4.5 多层玻璃系统内部气体间层的热阻 (4) 5 幕墙系统框的传热系数U值的计算 (5) 5.1 框的传热系数U f (5) 5.2 幕墙框与玻璃结合处的线传热系数ψ (7) 6 幕墙系统整体的传热系数U值 (7) 7 太阳光透射比及遮阳系数计算 (7) 7.1 太阳光总透射比g t (7) 7.2 幕墙系统计算单元的遮阳系数 (8) 7.3 幕墙系统计算单元可见光透射比计算 (8) 8 结露计算 (8) 8.1 水表面的饱和水蒸气压计算 (8) 8.2 在空气相对湿度f下，空气的水蒸气压计算 (9) 8.3 空气的结露点温度计算 (9) 8.4 幕墙系统玻璃内表面的计算温度 (9) 8.5 结露性能评价 (9)
建筑幕墙系统节能设计计算书 1计算引用的规范、标准及资料 《建筑幕墙》 GB/T21086-2007 《民用建筑热工设计规范》 GB50176-93 《公共建筑节能设计标准》 GB50189-2005 《严寒和寒冷地区居住建筑节能设计标准》 JGJ26-2010 《夏热冬冷地区居住建筑节能设计标准》 JGJ134-2010 《夏热冬暖地区居住建筑节能设计标准》 JGJ75-2003 《居住建筑节能设计标准意见稿》 [建标2006-46号] 《建筑门窗玻璃幕墙热工计算规程》 JGJ/T151-2008 《建筑玻璃应用技术规程》 JGJ113-2009 《玻璃幕墙光学性能》 GB/T18091-2000 《建筑玻璃可见光、透射比等以及有关窗玻璃参数的测定》GB/T2680-94 《建筑节能工程施工质量验收规范》 GB50411-2007 《居住建筑节能检测标准》 JGJ/T132-2009 《公共建筑节能改造技术规范》 JGJ176-2009 《公共建筑节能检测标准》 JGJ/T177-2009 《既有居住建筑节能改造技术规程》 JGJ129-2000 《节能建筑评价标准》 GB/T50668-2011 《建筑幕墙工程技术规范》 DGJ08-56-2012 2计算中采用的部分条件参数及规定 2.1计算所采纳的部分参数 按《建筑门窗玻璃幕墙热工计算规程》JGJ/T151-2008采用 (1)冬季标准计算条件应为： 室内空气温度：T in =20℃； 室外空气温度：T out =-20℃； 室内对流换热系数：h c,in =3.6W/(m2·K)； 室外对流换热系数：h c,out =16W/(m2·K)； 室内平均辐射温度：T rm,in =T in 室外平均辐射温度：T rm,out =T out 太阳辐射照度：I s =300W/m2； (2)夏季标准计算条件应为： 室内空气温度：T in =25℃； 室外空气温度：T out =30℃； 室内对流换热系数：h c,in =2.5W/(m2·K)； 室外对流换热系数：h c,out =16W/(m2·K)； 室内平均辐射温度：T rm,in =T in 室外平均辐射温度：T rm,out =T out 太阳辐射照度：I s =500W/m2； (3)计算传热系数应采用冬季标准计算条件，并取I s =0W/m2； (4)计算遮阳系数、太阳光总透射比应采用夏季标准计算条件； (5)结露性能计算的标准边界条件应为： 室内环境温度：20℃； 室内环境湿度：30%，60%； 室外环境温度：0℃，-10℃，-20℃ (6)框的太阳光总透射比g f 应采用下列边界条件： q in =α·I s α：框表面太阳辐射吸收系数； I s ：太阳辐射照度(W/m2)； q in ：框吸收的太阳辐射热(W/m2)； 2.2规范GB50189-2005《公共建筑节能设计标准》的部分规定 (1)结构所在的建筑气候分区应该按下面表格取用。 表4.2.1 主要城市所处气候分区 气候分区代表性城市 严寒地区A 区 海伦、博克图、伊春、呼玛、海拉尔、满洲里、齐齐 哈尔、富锦、哈尔滨、牡丹江、克拉玛依、佳木斯、 安达 严寒地区B 区 长春、乌鲁木齐、延吉、通辽、通化、四平、呼和浩 特、抚顺、大柴旦、沈阳、大同、本溪、阜新、哈 密、鞍山、张家口、 酒泉、伊宁、吐鲁番、西宁、银川、丹东 寒冷地区 兰州、太原、唐山、阿坝、喀什、北京、天津、大 连、阳泉、 平凉、石家庄、德州、晋城、天水、西安、拉萨、康 定、济南、青岛、安阳、郑州、洛阳、宝鸡、徐州 夏热冬冷地 区 南京、蚌埠、盐城、南通、合肥、安庆、九江、武 汉、黄石、岳阳、汉中、安康、上海、杭州、宁波、 宜昌、长沙、南昌、株洲、零陵、赣州、韶关、桂 林、重庆、达县、万州、涪陵、南充、宜宾、成都、 贵阳、遵义、凯里、绵阳 夏热冬暖地 区 福州、莆田、龙岩、梅州、兴宁、英德、河池、柳 州、贺州、泉州、厦门、广州、深圳、湛江、汕头、 海口、南宁、北海、梧州 (2)根据建筑所处城市的建筑气候分区，围护结构的热工性能应分别符合下面各表的相关规定。 表4.2.2-1 严寒地区A区围护结构传热系数限值
双层玻璃幕墙中的三种通风类型 责任编辑：牧水 发表于2007-6-8 来源：中国遮阳网 摘要： 90 年代在欧洲出现了大量的采用双层玻璃幕墙的高层建筑。一些人认为这将是本世纪生态高层建筑中的一个重要组成构件,因为它从采光、通风、隔声等方面有较好的表现 双层玻璃幕墙在上个世纪80 年代就已经在欧美一些国家开始用于办公建筑, 90 年代在欧洲出现了大量的采用双层玻璃幕墙的高层建筑。然而在我国这项技术才刚刚起步, 只在极少的几个大城市中的高层办公楼采用了双层玻璃幕墙。一些人认为这将是本世纪生态高层建筑中的一个重要组成构件,因为它从采光、通风、隔声等方面有较好的表现, 给室内带来舒适的环境, 同时节约能源, 从整个建筑周期来看节约总成本。也有一些人持怀疑态度。但是双层玻璃幕墙可以解决高层建筑室内的自然通风,这一点在很多国外建筑中已经得到了证实。 双层玻璃幕墙是一种外墙构造, 虽然它的表现形式很多, 但是它的本质上通常包括外层玻璃、通风的空气间层和内层玻璃。遮阳装置设置在通风的空气间层之中。空气间层的宽度范围为100～ 2 000mm 。除了玻璃的分层和遮阳设施的布置之外, 双层玻璃幕墙主要以空气间层中气流状况为特征, 换句话说, 就是气流的驱动力和空气间层中通风的方向。空气间层中气流的通风驱动力可分为: 机械通风、自然通风、混合通风。而每个双层玻璃幕墙只有一种通风驱动力。因此按照空气间层中通风驱动力的不同, 双层玻璃幕墙也可以分为3 种类型: (1) 气候式外墙——机械通风; (2) 自然通风外墙——自然通风; (3) 交互式外墙——混合通风(机械通风+ 自然通风)。 1 气候式外墙 气候式外墙又称为“主动式外墙(A ct ive w all) ”是典型的机械通风双层玻璃幕墙。通常在空气间层的外侧采用夹层保温玻璃, 内侧采用单层平板玻璃。自动的遮阳设施可以安装在空气间层中。空气间层的通风完全是以机械通风的方式实现的。 室内废气常常经过内层玻璃底部的缝隙进入空气间层, 在内置式风扇的驱动下, 回流至通风系统。在有阳光的时候, 遮阳设施(百叶) 吸收来自太阳辐射的能量, 通过在空气间层中的通风将热量带走。当气候式外墙与建筑暖通系统整合时, 冬季遮阳设施(百叶) 吸收的热量可以通过间层中的通风送至暖通系统。热量被暖通系统回收后又可以用于预热室内供风, 给室内提供温暖舒适的环境。 在采暖期间或太阳光较少的时候, 由于室内空气进入空气间层中的缘故, 内层玻璃的表面温度总是保持在接近室温的状况下, 致使在双层玻璃幕墙的室内一侧、建筑周边区域内使用者仍然有舒适的感觉。这种系统由于328L O V E R
建筑幕墙热工性能估算报告 I、设计依据： 《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-95 《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001 《夏热冬暖地区居住建筑节能设计标准》JGJ75-2003 《民用建筑热功设计规范》GB50176-93 《公共建筑节能设计标准》GB50189-2005 《建筑玻璃应用技术规程》JGJ113-2003 《建筑门窗玻璃幕墙热工计算规程》JGJ/T151-2008 相关计算和定义均按照ISO10077-1和ISO10077-2的方法进行计算和定义 II、计算基本条件： 1、设计或评价建筑门窗、玻璃幕墙定型产品的热工性能时，应统一采用本规程规定的标准计算条件进行计算。 2、在进行实际工程设计时，门窗、玻璃幕墙热工性能计算所采用的边界条件应符合相应建筑设计或节能设计标准的规定。 3、冬季计算标准条件应为： 室内空气温度：T in=20℃ 室外空气温度：T out=-20℃ 室内对流换热系数：h c,in=3.6 W/m2.K 室外对流换热系数：h c,out=16 W/m2.K 室内平均辐射温度：T rm,in =Tin 室外平均辐射温度：T rm,out =Tout 太阳辐射照度：I s=300 W/m2 4、夏季计算标准条件应为： 室内空气温度：T in=25℃ 室外空气温度：T out=30℃ 室内对流换热系数：h c,in=2.5 W/m2.K 室外对流换热系数：h c,out=16 W/m2.K 室内平均辐射温度：T rm,in =Tin 室外平均辐射温度：T rm,out =Tout 太阳辐射照度：I s=500 W/m2 5、传热系数计算应采用冬季计算标准条件，并取I s= 0 W/m2。计算门窗的传热系数时，门窗周边框的室外对流换热系数h c,out应取8W/(m2.k)，周边框附近的边缘(65mm内)的室外对流换热系数h c,out应取12W/(m2.k) 6、遮阳系数、太阳能总透射比计算应采用夏季计算标准条件。 7、结露性能评价与计算的标准计算条件应为： 室内环境温度：T in=20℃ 室内环境湿度：RH=30%、60% 室外环境温度：T out=0℃，-10℃，-20℃ 室外对流换热系数：20 W/m2.K 8、计算框的太阳能总透射比g f应使用下列边界条件
类双层幕墙结构的设计优化与施工探讨 发表时间：2019-08-23T11:30:36.547Z 来源：《工程管理前沿》2019年12期作者：文帅 [导读] 对此类幕墙结构的设计优化、施工工艺进行分析。 湖南省沙坪建设有限公司湖南长沙 410000 摘要：本文通过实例分析的方式，对类双层幕墙结构设计的优化原则和方法进行阐述，在设计优化时要严格遵循安全性、功能性、经济性原则，并根据工程实际情况采取有效的优化方法，最后对幕墙结构施工流程、关键工艺与维护方法进行分析，力求提高幕墙设计效果，保障建筑安全稳定。 关键词：双层幕墙结构；优化设计；施工方法 引言：在建筑飞速发展背景下，人们对建筑实用性和美观度提出更高要求，幕墙对建筑整体效果具有较大影响，做好内部结构设计工作十分必要。与单层幕墙使用效果相比，类双层幕墙结构在通风、节能、隔音方面的优势更加明显。对此，本文对此类幕墙结构的设计优化、施工工艺进行分析。 1.类双层幕墙结构的设计优化 某市政建筑工程位于新区东侧，总建筑面积8万m2，高度约56.5m2，外观近似鸟巢形状，幕墙总面积为23655m2，由于原有设计中幕墙系统在结构支撑方面存在不足，应通过优化设计的方式使其形成更为合理的类双层幕墙系统，使幕墙质量得到显著提升。 1.1优化原则 在幕墙结构优化中，为了提高结构支撑效果，使其充分满足设计要求，应严格遵循以下原则，保证类双层幕墙的建设质量，具体如下。 （1）安全性原则。幕墙结构安全设计不断确保自身结构承载负荷符合要求，还要立足整体建筑安全，对采光顶进行消防设计，部分建筑采用牡蛎采光顶，在耐火性能方面应超过0.25h，等级至少为三级。除此以外，还应与建筑所处位置、周围环境等因素结合，采用具有防雷、防坠物、防冰雹等性能的幕墙，并对构件相交处进行重点优化，充分提高安全性能； （2）功能性原则。双层幕墙优化不但要外表美观，还要具备实用性，在采光、保温、隔热等方面发挥重要作用。对于同种类型的幕墙来说，保温和隔热属于矛盾体，这将要求采用双层幕墙，使保温和隔热性能得以兼顾，提高双层幕墙的功能性和节能性； （3）经济性原则。在优化设计中应在满足各项性能的基础上，最大限度的降低成本，在对结构尺寸、荷载进行计算时，应积极探索最佳方案，以免在设计时造成资源浪费等情况。在结构优化时，应尽量采用较为简单实用的结构，在确保结构满足设计标准的同时，提高经济性。 （4）载荷优化。在幕墙设计中载荷优化十分关键，在设计时采用的结构类型、材料等均要进行权衡，选出最佳荷载极限的结构和材料。通常情况下，采用新型轻便材料作为主材，再对局部面板的载荷承载力进行计算，根据实际情况增加筋肋，在加筋时要与折边联接[1]。 1.2优化方法 以张拉膜钢结构为例，对设计优化的方式进行阐述。该建筑主要包括采光顶、玻璃栏杆、铝合金窗、玻璃幕墙等多个部分，虽然外立面的张拉膜不属于设计范畴，但该结构质量仍会对幕墙施工带来较大影响，因此对其进行优化设计显得十分必要。在膜系统中，结构梁属于主要受力点，还存在共用一块埋板的情况，首先要对埋板制作反力值进行计算。原设计的钢管尺度较大，钢管长度为7m，重量为132.72kg，在对钢结构进行设计时，必须采用大型设备对钢材进行运输，在一定程度上增加造价，应对该问题进行设计优化。在设计阶段中，采用简支单点结构系统的方式，使立柱构件受力程度受到不良影响，应增加立柱截面面积，满足相应的计算标准。经过计算可知，建筑物结构梁高度为1200mm，如若采用双支点式系统，则结构梁高度可安装两块埋板，其中埋板尺寸为300×400×10mm，间距为600mm，此种设计模式与双支点设计标准相符，采用双支点的设计模式，立柱高度随之提升，达到6.75+0.25m，受力结构更为合理，立柱截面面积得以缩减，形成新的立柱结构。在幕墙设计时，应注重细节设计，使设计更加科学规范。 1.3优化效果 在设计完成后，将立体尺寸调整为160×80×6m，原设计的总体重量为200t，设计后总重量为100t，与设计前相比整体重量降低50%，在设计优化后总成本可节约84万元，有效节省了大量人力资源和资本消耗，具有较强的经济性，优化设计效果如下表1所示。 2.类双层幕墙结构的施工工艺 2.1施工流程 在幕墙施工中应严格按照技术标准，根据规定的施工顺序进行施工，当玻璃幕墙施工完毕后，对成品进行保护，以免因膜结构施工对其产生不良影响，在实际施工中还存在两种交叉工序，其中玻璃幕墙施工流程为：首先，预埋埋板，然后，对转接件和立柱进行安装，在
建筑门窗热工性能计算书 I、设计依据： 《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-95 《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001 《夏热冬暖地区居住建筑节能设计标准》JGJ75-2003 《民用建筑热功设计规范》GB50176-93 《公共建筑节能设计标准》GB50189-2005 《建筑玻璃应用技术规程》JGJ113-2009 《建筑门窗玻璃幕墙热工计算规程》JGJ/T151-2008 相关计算和定义均按照ISO10077-1和ISO10077-2的方法进行计算和定义 II、计算基本条件： 1、设计或评价建筑门窗、玻璃幕墙定型产品的热工参数时，所采用的环境边界条件应统一采用本标准规定的计算条件。 2、计算实际工程所用的建筑门窗和玻璃幕墙热工性能所采用的边界条件应符合相应的建筑设计或节能设计标准。 3、各种情况下都应选用下列光谱： S(λ)：标准太阳辐射光谱函数（ISO 9845-1） D(λ)：标准光源光谱函数（CIE D65，ISO 10526） R(λ)：视见函数（ISO/CIE 10527）。 4、冬季计算标准条件应为： 室内环境温度：T in=20℃ 室外环境温度：T out=-20℃ 室内对流换热系数：h c,in=3.6 W/m2.K 室外对流换热系数：h c,out=16 W/m2.K 室外平均辐射温度：T rm=T out 太阳辐射照度：I s=300 W/m2 5、夏季计算标准条件应为： 室内环境温度：T in=25℃ 室外环境温度：T out=30℃ 室内对流换热系数：h c,in=2.5 W/m2.K 室外对流换热系数：h c,out=16 W/m2.K 室外平均辐射温度：T rm=T out 太阳辐射照度：I s=500 W/m2 6、计算传热系数应采用冬季计算标准条件，并取I s= 0 W/m2.计算门窗的传热系数时,门窗周边框的室外对流换热系数h c,out应取 8 W/m2.K,周边框附近玻璃边缘(65mm内)的室外对流换热系数h c,out应取 12 W/m2.K 7、计算遮阳系数、太阳能总透射比应采用夏季计算标准条件. 8、抗结露性能计算的标准边界条件应为： 室内环境温度：T in=20℃ 室外环境温度：T out=0℃ -10℃ -20℃ 室内相对湿度：RH=30%、60% 室外对流换热系数：h c,out=20 W/m2.K 9、计算框的太阳能总透射比g f应使用下列边界条件
玻璃幕墙安装规范 本规范适用于一般民用建筑柜式玻璃幕墙玻璃幕墙相关门窗信息)安装工程即主要承重骨架为垂直向的主龙骨和水平向的次龙骨，中间嵌入玻璃幕的构造形式) 1．材料要求 1空腹式铝合金竖向主龙骨及水平次龙骨：均按设计要求的规格、型号、尺寸加工成型后运至现场。必须有出厂合格证及必要的试验记录，加工精度及表面镀层均要符合设计规定，要求平直规方、无翘曲、无刮痕。 2玻璃一般均为带色(茶色、黑色、蓝色)采光中空玻璃中空玻璃相关门窗信息)及单层非采光玻璃进场时要进行检查验收。要有出厂合格证和必要的试验记录，表面镀膜(单层或双层玻璃一侧均镀有金属膜)不允许有划痕和脱落，进场后存放在铁制箱内或专用棚架上。 3橡胶条(胶条相关门窗信息)橡胶垫：须有老化试验的出厂证明，尺寸正确，符合设计规定，无断裂现象。 4铝合金装饰压条：必须颜色一致、无扭曲、损伤。 5连结主龙骨的紧固铁件，主龙骨与次龙骨之间的连接件(连接件相关门窗信息)主龙骨与主龙骨、主龙骨与次龙骨接头的内外套管(或连接件(连接件相关门窗信息)等等均要进行镀锌处理，材质及规格尺寸要符合设计要求。时场后分类存放。 6螺栓、螺帽、钢钉全部为不锈钢钢材，进场时要有出厂证明，并拆箱抽检。 7密封胶(密封胶相关门窗信息)有出厂合格证，粘结及防水性能应符合设计要求。 8防火、保温材(矿棉或岩棉)导热系数及厚度要符合设计要求。 以上所有材料进场后，均要分规格存放妥当，不得雨淋暴晒。 2．主要机具 塔式起重机、外用电梯、电动吊篮、电动真空吸盘(吸玻璃专用设备(设备相关门窗信息)三爪手动吸盘(抬运玻璃工具)焊钉枪、电动改锥、手枪钻、梅花扳手、活动扳手、经纬仪(或激光经纬仪)水准仪、钢卷尺、铁水平尺、钢板尺、钢角尺、电焊机。 3．作业条件 1混凝土主体结构已完工并办完质量验收手续。 2预先进行完测量放线。
建筑门窗玻璃幕墙热工计算规程（征求意见稿） ◇ 1 总则 ◇ 2 术语、符号 ◇3基本规定 ◇4玻璃光学热工性能 ◇5框的传热计算 ◇6空气层传热计算 ◇7整窗热工性能计算 ◇8建筑幕墙热工计算 ◇9遮阳系统计算 ◇10结露计算 ◇附录 1 总则 1.0.1为在建筑门窗、玻璃幕墙工程中贯彻执行国家的建筑节能政策，使门窗、玻璃幕墙工程的节能设计和产品设计做到技术先进、经济合理，方便进行门窗、玻璃幕墙产品的节能性能评价，制定本规程。 1.0.2本规程适用于建筑工程中作为外围护结构使用的建筑外门窗、玻璃幕墙的传热系数、遮阳系数、可见光透射比、结露性能的计算。 1.0.3本规程是参照国际标准ISO15099、ISO10077、ISO10211等系列标准，结合我国现行的相关标准制定的。 1.0.4本规程所计算的传热系数和遮阳系数是在建筑门窗、玻璃幕墙空气渗透量为零的情况下、采用稳态传热计算得到的，实际使用时应考虑空气渗透对热工性能和节能计算的影响。
1.0.5实际工程所用建筑门窗、玻璃幕墙的室内外热工计算条件应符合相应的建筑热工设计标准和建筑节能设计标准。 1.0.6建筑门窗、玻璃幕墙所用材料的热工计算参数除使用本规程给出的参数外，还应符合其它强制性的热工设计标准和建筑节能设计标准的相关规定。实际工程中所使用材料的热工参数应按照相应材料的实际参数选取。 2 术语、符号 2.1 术语 2.1.1夏季标准计算条件standard summer environmental condition 用于门窗或幕墙产品设计、性能评价热工性能参数计算的夏季标准热工计算环境条件。 2.1.2冬季标准计算条件standard winter environmental condition 用于门窗或幕墙产品设计、性能评价热工性能参数计算的冬季标准热工计算环境条件。 2.1.3传热系数（U）thermal transmittance 门窗或幕墙两侧环境温度差为1℃时，在单位时间内通过单位面积围护结构的传热量。 2.1.4太阳能总透射比（g）total solar energy transmittance 通过门窗或幕墙构件成为室内得热量的太阳辐射与投射到门窗或幕墙构件上的太阳辐射的比值。成为室内得热量的太阳辐射部分包括直接的太阳能透射得热和被构件吸收的太阳辐射再经传热进入室内的得热。 2.1.5遮阳系数（SC）shading coefficient

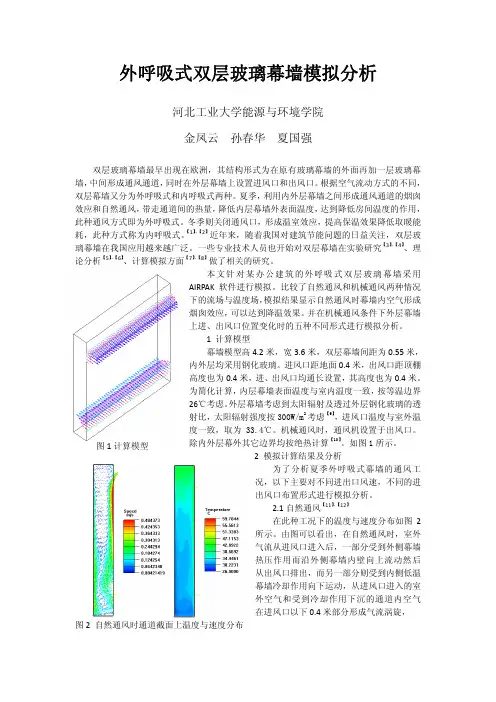

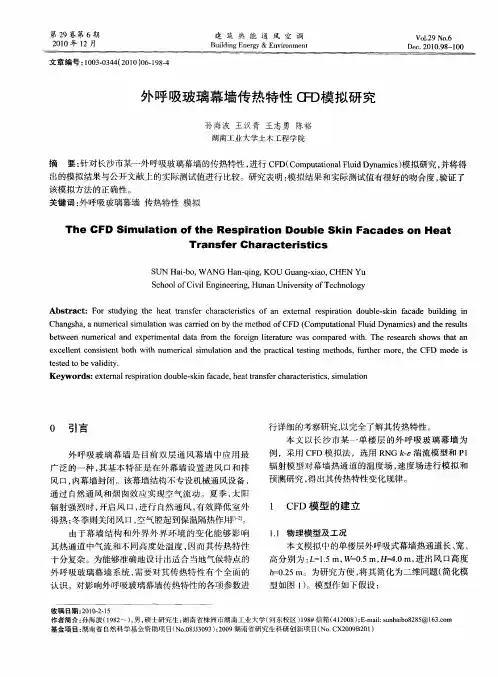

双层通风玻璃幕墙热工性能模拟分析 发表时间：2017-10-10T19:44:35.430Z 来源：《基层建设》2017年第14期作者：梁镒声 [导读] 摘要：本文通过建立标准分析模型，对双层通风玻璃幕墙的热工性能进行研究分析，重点阐述了不同工况及设计参数下对幕墙热能性能的影响变化，从而找出双层通风玻璃幕墙热工性能的影响规律，以期为有关方面提供参考借鉴。 广东省有色金属工业建筑工程质量检测站广东广州 510000 摘要：本文通过建立标准分析模型，对双层通风玻璃幕墙的热工性能进行研究分析，重点阐述了不同工况及设计参数下对幕墙热能性能的影响变化，从而找出双层通风玻璃幕墙热工性能的影响规律，以期为有关方面提供参考借鉴。 关键词：通风玻璃；幕墙；热工性能；模拟 双层通风玻璃幕墙作为一种新型环保节能玻璃幕墙，由内、外两层幕墙组成，中间形成热通道，通过控制空气的流动可进行热量交换，达到冬季保温、夏季隔热的效果。由于其热工性能影响因素较多，为获取影响其热工性能的规律因素，现采用不同设计参数的双层幕墙及在不同工况条件下进行模拟实验，以分析其变化对热工性能的影响，从而帮助实际工程的设计提供数据支持。 1 建立标准分析模型 本文建立了典型内循环双层幕墙模型，采用Gambit软件对模型进行网格划分，应用Fluent定义其边界条件并进行热工性能分析。内循环双层幕墙示意图及相关尺寸见图1，图中H、B和D分别表示热通道的高度、宽度、厚度，din表示进风口高度，dout表示方形出风口边长。H取固定值3000mm，D取固定值200mm。参考《建筑门窗玻璃幕墙热工计算规程》，采用冬季标准计算条件计算传热系数。外层玻璃为6+12+6mm厚的中空玻璃，内层玻璃为6mm厚单片玻璃。本文所研究的各影响参数及其取值见表1。 2.1 不同进风口高度时热工性能随出风口风速变化结果 空气间层高度为3000mm，宽度为1000mm，厚度为200mm，进风口高度分别为10mm、25mm、50mm、100mm时，外玻1（WB1）外表面、外玻2（WB2）内表面、内玻（NB）内表面、出风口（OUTLET）的平均温度以及U值随出风口风速变化结果见图2。此时各模型玻璃表面辐射率均为0.84。 由图2可知： （1）外玻1外表面、外玻2内表面、内玻内表面、出风口的加权平均温度均随出风口风速的增大而提高； （2）各模型U值随出风口风速的增大而降低； （3）关闭出风口无机械通风时，各热工性能数据结果基本相同； （4）当出风口风速由0变化到0.1m/s时，各模型外玻1外表面、外玻2内表面、内玻内表面平均温度均有显著提高，U值明显减小，特别是进风口高度为100mm对应模型的温度和U值变化幅度最大；进风口高度为10mm、25mm、50mm和100mm对应模型的外玻1外表面平均温度分别提高了0.14℃、0.36℃、0.64℃、1.1℃；进风口高度为10mm、25mm、50mm和100mm对应模型的外玻2内表面平均温度分别提高了0.55℃、1.39℃、2.45℃、4.19℃；进风口高度为10mm、25mm、50mm和100mm对应模型的内玻内表面平均温度分别提高了 0.39℃、0.94℃、1.6℃、2.61℃；进风口高度为10mm、25mm、50mm和100mm对应模型的U值分别减小了0.07W/（m2?K）、0.19W/（m2?K）、0.33W/（m2?K）、0.53W/（m2?K）； （5）外玻1外表面、外玻2内表面的加权平均温度随出风口风速的增大具有相近的变化规律：进风口高度为10mm时，其温度整体提高速度最快，之后依次是进风口高度为25mm、50mm、100mm对应模型温度；当进风口高度为10mm和25mm时，其温度变化速度较为均匀；当进风口高度为50mm和100mm时出风口风速从0到0.1m/s时，其温度变化幅度较大，之后温度提高速度较为均匀； （6）出风口风速为0-0.1m/s时，各对应模型的内玻内表面加权平均温度均显著提高；出风口风速大于2m/s时，进风口高度为25mm和50mm对应模型的温度基本相等； （7）进风口高度为10mm时，在相同出风口风速条件下其出风口加权平均温度均为最低；出风口风速为0-2m/s时，出风口温度随进风
玻璃幕墙热工计算 Hessen was revised in January 2021
常熟--局幕墙热工性能计算书 (一)本计算概况： 气候分区：夏热冬冷地区 工程所在城市：南京 传热系数限值：≤ (W/ 遮阳系数限值(东、南、西向)：≤ 遮阳系数限值(北向)：≤ (二)参考资料： 《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-95 《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001 《民用建筑热工设计规范》GB50176-93 《公共建筑节能设计标准》GB50189-2005 《公共建筑节能设计标准》DBJ 01-621-2005 《居住建筑节能设计标准》DBJ 01-602-2004 《建筑玻璃应用技术规程》JGJ 113-2003 《建筑门窗玻璃幕墙热工计算规程》(JGJ/T151-2008) 《建筑门窗幕墙热工计算及分析系统(W-Energy 2010)》 (三)计算基本条件： 1.计算实际工程所用的建筑门窗和玻璃幕墙热工性能所采用的边界条件应符合相应的建筑设计或节能设计标准。 2.设计或评价建筑门窗、玻璃幕墙定型产品的热工参数时，所采用的环境边界条件应统一采用规定的计算条件。 3.以下计算条件可供参考： (1)各种情况下都应选用下列光谱： S(λ)：标准太阳辐射光谱函数（ISO 9845-1）； D(λ)：标准光源（CIE D65，ISO 10526）光谱函数； R(λ)：视见函数（ISO/CIE 10527）。 (2)冬季计算标准条件应为： 室内环境温度 T in=20℃ 室外环境温度 T ou t=0℃ 内表面对流换热系数 h c,in= W/ 外表面对流换热系数 h c,out=20 W/ 太阳辐射照度 I s=300 W/m2 (3)夏季计算标准条件应为： 室内环境温度 T in=25℃ 室外环境温度 T ou t=30℃ 外表面对流换热系数 h c,in= W/ 外表面对流换热系数 h c,out=16 W/
第三章建筑门窗玻璃幕墙热工计算 一、整樘窗热工性能计算 窗由多个部分组成，窗框、玻璃（或其它面板）等部分的光学性能和传热特性各不一样，在计算整窗的传热系数、遮阳系数以及可见光透射比时，应采用各部分的相应数值按面积进行加权平均计算。 窗玻璃(或者其它镶嵌板)边缘与窗框的组合传热效应所产生的附加传热以附加线传热系数（ψ）表达，简称“线传热系数”，应按照本章“框的传热计算”进行计算。 窗框的传热系数、太阳能总透射比按照本章“框的传热计算”进行计算。 窗玻璃的传热系数、太阳能总透射比、可见光透射比按照本章“玻璃光学热工性能计算”进行计算。 （一）整樘窗几何描述 整樘窗应根据框截面的不同对窗框进行分类，每个不同类型窗框截面均应计算框传热系数、线传热系数。不同类型窗框相交部分的传热系数可采用邻近框中较高的传热系数代替。 1、窗面积划分 窗在进行热工计算时应按图3-1进行面积划分： （1）窗框的投影面积A f：从室内、外两侧分别投影，得到的可视框投影面积中的较大值，简称“窗框面积”； （2）玻璃的投影面积A g（或其它镶嵌板的投影面积A p）：指从室内、外侧可见玻璃（或其它镶嵌板）边缘围合面积的较小值，简称“玻璃面积”； （3）整樘窗的总投影面积A t：窗框面积A f与窗玻璃面积A g（或其它镶嵌板的面积A p）之和，简称“窗面积”。 A f= max( A t= A f+A g A d,i= A1+A2 A d,e= A5+A6 图3-1 窗各部件面积划分示图
2、窗玻璃区域周长划分 玻璃和框结合处的线传热系数对应的边缘长度l ψ应为框与玻璃室内、外接缝长度的较大值，见图3-2所示。 （二）整樘窗传热系数计算 整樘窗的传热系数U t 采用下式计算： t f f g g t A U A U A U ∑∑∑++= ψ ψ （3-1） 式中：U t ——整樘窗的传热系数［W/(m 2·K)］； A g ——窗玻璃（或者其它镶嵌板）面积（m 2）； A f ——窗框面积（m 2）； A t ——整樘窗面积（m 2）； l ψ——玻璃区域（或者其它镶嵌板区域）的边缘长度（m ）； U g ——窗玻璃（或者其它镶嵌板）的传热系数［W/(m 2·K)］，按本章“玻璃光学热工性能 计算”计算； U f ——窗框的传热系数［W/(m 2·K)］，按本章“框的传热计算”计算； ψ——窗框和窗玻璃（或者其它镶嵌板）之间的线传热系数［W/(m 2·K)］，按本章“框的传 热计算”计算。 （三）整樘窗遮阳系数计算 整樘窗的遮阳系数是指：在给定条件下，外窗的太阳能总透射比与相同条件下相同面积的标准玻璃（3mm 厚透明玻璃）的太阳能总透射比的比值。 整樘窗的遮阳系数SC 应采用下式计算： 87 .0t g SC = （3-2） 式中：SC ——整樘窗的遮阳系数； 玻璃 图3-2 窗玻璃区域周长示图
**************幕墙设计 热工计算书 (一)本计算概况： 气候分区：夏热冬冷地区 工程所在城市：无锡 传热系数限值：≤2.10 (W/(m2.K)) 遮阳系数限值(东、南、西向/北向)：≤0.40 (二)参考资料： 《严寒和寒冷地区居住建筑节能设计标准》 JGJ26 -2010 《夏热冬冷地区居住建筑节能设计标准》JGJ/T134-2010 《民用建筑热工设计规范》GB50176-93 《公共建筑节能设计标准》GB50189-2005 《公共建筑节能设计标准》DBJ 01-621-2005 《居住建筑节能设计标准》DBJ 01-602-2004 《建筑玻璃应用技术规程》JGJ 113-2009 《建筑门窗玻璃幕墙热工计算规程》JGJ/T 151-2008 《建筑门窗幕墙热工计算及分析系统(W-Energy3.0)》 (三)计算基本条件： 1.计算实际工程所用的建筑门窗和玻璃幕墙热工性能所采用的边界条件应符合相应的建筑设计或节能设计标准。 2.设计或评价建筑门窗、玻璃幕墙定型产品的热工参数时，所采用的环境边界条件应统一采用规定的计算条件。 3.以下计算条件可供参考： (1)各种情况下都应选用下列光谱： S(λ)：标准太阳辐射光谱函数（ISO 9845-1）； D(λ)：标准光源（CIE D65，ISO 10526）光谱函数； R(λ)：视见函数（ISO/CIE 10527）。 (2)冬季计算标准条件应为： 室内空气温度 T in =20 ℃ 室外空气温度 T out =-20 ℃ 室内对流换热系数 h c,in =3.6 W/(m2.K) 室外对流换热系数 h c,out =16 W/(m2.K) 室内平均辐射温度 T rm,in =T in 室外平均辐射温度 T rm,out =T out 太阳辐射照度 I s =300 W/m2 (3)夏季计算标准条件应为： 室内空气温度 T in =25 ℃ 室外空气温度 T out =30 ℃ 室内对流换热系数 h c,in =2.5 W/(m2.K) 室外对流换热系数 h c,out =16 W/(m2.K) 室内平均辐射温度 T rm,in =T in 室外平均辐射温度 T rm,out =T out 太阳辐射照度 I s =500 W/m2 (4)计算传热系数应采用冬季计算标准条件，并取I s = 0 W/m2。 (5)计算遮阳系数、太阳能总透射比应采用夏季计算标准条件，并取T out =25 ℃。 (6)抗结露性能计算的标准边界条件应为： 室内环境温度 T in =20 ℃ 室外环境温度 T out =0 ℃或 T out =-10 ℃或 T out =-20 ℃ 室内相对湿度 RH=30% 或 RH=60% 室外对流换热系数 h c,out =20 W/(m2.K) 室外风速 V=4 m/s (7)计算框的太阳能总透射比g f 应使用下列边界条件： q in =α·I s q in 通过框传向室内的净热流(W/m2)； α框表面太阳辐射吸收系数； I s 太阳辐射照度 =500 W/m2。 4.设计或评价建筑门窗、玻璃幕墙定型产品的热工参数时，门窗框或幕墙框与墙的连接界面应作为 绝热边界条件处理。 5.《公共建筑节能设计标准》GB50189-2005有关规定： (1)各城市的建筑气候分区应按表4.2.1确定。
梅沟营 建筑幕墙热工性能计算书 项目编号： 计算人： 审核人： 设计单位： 创建时间：2014年2月20日 计算软件：粤建科MQMC建筑幕墙门窗热工性能计算软件软件版本：2012正式版 软件开发单位：广东省建筑科学研究院
目录 1 概述 (4) 1.1 工程概况 (4) 1.2 本工程热工性能计算项目 (4) 2 计算依据 (4) 2.1 相关标准及参考文件 (4) 2.2 计算软件 (5) 3 计算边界条件 (5) 3.1 工程所在地气象参数 (5) 3.2 热工性能计算边界条件 (6) 4 门窗设计概况 (6) 4.1 门窗单元设计介绍 (7) 4.2 门窗标准节点设计 (7) 4.3 门窗材料物理性能 (8) 4.3.1 门窗玻璃 (8) 4.3.2 铝型材 (9) 4.3.3 遮阳措施................................................................................................ 错误!未定义书签。 5 玻璃光学热工性能计算 (9) 5.1 玻璃光学热工性能计算一般规定 (9) 5.2 玻璃光学热工性能计算原理 (9) 5.2.1 单片玻璃光学热工性能 (9) 5.2.2 多层玻璃光学热工性能 (11) 5.2.3 玻璃系统的热工参数 (14) 5.3 玻璃光学热工性能计算 (16) 6 门窗框传热计算 (17) 6.1 门窗框节点选取 (17) 6.2 框传热计算原理 (17) 7 门窗热工性能计算 (19) 7.1 整樘窗热工计算原理 (19) 7.2.1 东朝向幅面 (21) 7.2.1.1 开启扇热工性能计算 (22) 8 门窗结露性能计算 (29) 8.1 幕墙结露性能计算原理 (29) 8.1.1 一般规定 (29) 8.1.2 结露性能计算 (30) 8.2 幕墙结露性能计算 (30) 8.2.1 开启扇结露性能计算（1类计算条件） (31) 8.2.1.1 第1类环境条件 (31) 9 门窗热工性能汇总 (33) （1）面板计算结果汇总表 (33) （2）各朝向门窗热工计算结果汇总表 (33) （3）门窗结露计算结果汇总表 (34) 10 结论 (34)
双层幕墙的分类 双层玻璃幕墙主要分为内循环和外循环体系，有其共同点和不同点，共同特点都是在双层玻璃之间形成温室效应，并将其温室的夏季的过热空气排除室外，冬季把太阳热能有控制排入室内，使冬夏二季节约大量能源。在夏季为防紫外线和强热辐射要遮阳帘办法是必要的，内循环和外循环体系有如下特点： （一）内循环双层幕墙结构主要特点 1.其结构设计可采用框架断热或单元断热形式。 2.一般外层玻璃选用中空钢化，内层玻璃选择单片钢化。 3.采用强制措施，电控管道系统，把夏季的白天将双层封闭热通道大部分热空气排除室外。冬季将温室效应蓄热通过管道回路系统加热将传到室内，达到节能效果。其风外层之间的空腔厚度设计较窄。一般120-200mm之内（个别的有400mm左右）。 4.需要增设自然空气进入室内的窗扇通道。 5.便于清洗双层玻璃之间的灰尘。 6.使用材料较少，因此成本较低。 7.但需用电子驱动抽风，它比外循环结构节能率低一些。 （二）外循环双层玻璃幕墙结构主要特点 1.其结构设计可采用外层框架、单元或点式驳接形式，内层框架断热或单元中空玻璃断热形式。 2.一般外层玻璃选用单片或夹层钢化，内层玻璃选择中空（low-e）钢化。 3.采用自然的“烟筒”效应，夏季的白天将温室的热空气排除室外，注意不同楼层的“烟筒”效应不同。 4.其内外层之间的空腔厚度设计较厚，例于内外层之间的空腔人员进入清洗工作。 5.不需要增设专用设备自然空气进入窗内和屋内，外层幕墙设计有进出风口，内层幕墙设计
有开启门或窗，需要注意的是进出其不意口应防止沙尘土的进入，通道下部设置外空气进入腔体的进风口和上部热空交换后的排风口。 6.双层玻璃之间的灰尘应考虑方便清洗。 7.使用材料较多，因此成本较高。 （三）外循环双层通道设计中的几个问题 1.通道参数设计 双层幕墙之间“通道”高度、“通道”宽度等六个主要方面进行考虑，进出风口面积比应控制在一定比例之间，温度与温差变化、外界风矢、进出风口压力受外界自然环境的影响，“通道”高度与“通道”宽度应进行计算，并通过风洞试验后取得合理的数据，以便应用到设计，“通道”宽度也要考试一个政党人能够进入。构造形式可做单元式或主体箱体结构。 2.防尘与清洗设计 结构的防尘是相对防尘，外循环式结构在欧洲的地区应用较为广泛，由于我国北方大部分地区春秋季节风沙天气较多，尤其可吸入颗粒物和昆虫非常严重，欧洲和外循环体系结构从孩子尘瑟清洗待方向不能完全满足我国北方地区要求。可此用外循环体第结构设计时应充分考虑防尘与清洗形式适合我国实际情况，进出风口用电动调节百叶装置，并在通风装置中设置表面涂“纳米”涂料，减少积尘。双层幕墙之间的过渡网设计应便于室内人的更换，、清洗。 3.节能结构设计 外循环体系的内层玻璃幕墙玻璃，应采用6+12+6mm，外层幕墙尽可能的采用夹胶钢化，内层幕墙采用热断桥铝合金结构，外层可采用点式驳接结构钷铝合金结构，若内外层幕墙选用透明玻璃，就必须考虑冬季与夏季，白天与夜间的气候、温度不同，而对结构设计产生的影响。外层玻璃先用夹胶透明钢化，玻璃即使破损也不会附落，避免对楼底行人造成伤害，选取择透明玻璃可使阳光充分进入双层幕墙之间“通道”，形成温室效应。 夏季考虑方式：由于白天阳光照射，使双层幕墙之间通道空气温度升高，内层幕墙若采用中
透明度：透明的和可持续的 不要把这些新建筑上的高性能的玻璃幕墙当成早期现代主义教科书上的例子 作者Russell Fortmeyer 1929年，当Le Corbusier着手为巴黎City de Refuge 设计双层玻璃幕墙时，他找不到幕墙顾问书写玻璃规范。不过，这也不会有什么关系，因为可能规范只有一句话：透明。两层白玻璃形成了一个腔室，Le Corbusier 本来计划用机械通风系统往里充预热的空气，把它当成透明的隔热层。但是，业主取消了双层幕墙，将单层玻璃密封，并直接向建筑内输送空气。没有空气回流路径，根本起不到预期效果。完全暴露在阳光下的单层玻璃被证明是个非常失败的选择。几年之后，设计师为了减少日照得热量，防止用户过热，加了层百叶窗。 “Le Corbusier 没有EnergyPlus（一种软件），” 幕墙顾问George Loisos（AIA）开玩笑说。Loisos的评价使我们对建筑设计使用的各种专业分析工具有了部分了解。他和同事在加州的伯克利成立了Loisos + Ubbelohde (L+U)公司。EnergyPlus是美国能源部为高性能绿色建筑建模的免费软件，它仅是这许多工具中的一种。 Loisos的合作伙伴，Susan Ubbelohde把他们公司在阿布扎比克利夫兰的新医院（设计院HDR）做的能源建模和采光工作比拟成对Le Corbusier 的方案的技术更新。“建筑科学和能源界很担心玻璃建筑综合症”，她说，并补充说，设计师已经不满足于玻璃盒子，而是对复杂的和多层的幕墙系统越来越感兴趣。 历史证明，至少从Joseph Paxton开始，建筑设计师们已经对透明性着迷了。自从Paxton于1851年在伦敦建了水晶宫和20世纪初，现代主义出现之后，设计师和顾问就不断地用透明度来衡量成功。随着玻璃的演变，它的表达方式也变化着。克利夫兰医院证明了这个变化，它的360个床位的住院部完全体现了鲍豪斯建筑风格，拱肩强调了每层楼板的高度，连续的幕墙系统包裹拐角，鲜明地体现了斜肋构架的幕墙系统。本文只讨论该建筑的结构和幕墙系统，不解释这些系统复杂的性能。
浅谈双层玻璃幕墙的工作原理及设计要点 双层玻璃幕墙的工作原理： 寒冷季节，玻璃幕墙可以最大限度的吸收太阳辐射热，通过调节进出风口的大小，可以控制适当的新风换气量，而进入两层玻璃幕墙之间的缓冲空间的空气，已被阳光初步加热。再送入室内时可减少送暖量。 夏季炎热时期，位于两层玻璃空间的遮阳设施被放下来，绝大部分太阳辐射能量在这里被挡住，并通过精心组织的自然通风排到建筑之外。由于外层玻璃具有遮风避雨及防盗作用，夜间室外冷空气可以通过开启的内侧窗户冷却建筑。楼板等高蓄热体，次日上午气温上升时，楼板、墙体等将会有效地冷却室内温度。/ r# 在春秋季节双层幕墙的开启可以完全打开室内达到完全自然通风。 双层玻璃幕墙的通风模式： 双层玻璃幕墙的主要优点之一是全年大部分时间里可以实行自然通风包括高层建筑在刮风下雨的天气里。在组织通风系统时要考虑避免室内排出的浑浊空气，被再次吸如室内。在实际工程中有下列四种双层幕墙通风系统。 1）楼层水平进出风口对角通风系统 2）带窗下墙的通风系统 3）竖向窗框进风，横向排风系统: n 4）带竖向风道的箱式外窗排风系统- q 双层智能玻璃幕墙的优点：8 双层玻璃幕墙的最大优点在于它能够根据外界条件的变化而调节其机制，以达到最大限度地利用自然光照明、取暖、通风，同时减少过多的热辐射、眩光、风沙等不利条件以创造舒适健康的室内环境。具体优点：#
运用空气热压原理和烟囱效应，把新鲜空气吸入室内，同时把室内污浊空气排到室外，并能够有效防止灰尘进入室内。实现一年四季，无论刮风下雨，特别上在高层建筑上都能达到自然通风。 由于采用双层玻璃幕墙和中间缓冲空气层，使幕墙整体的冬季保温，夏季隔热性能非常优越。高层建筑遮阳可以设臵在双层玻璃幕墙中间，可以把太阳能隔在室外。这在一般高层建筑上是做不到的。 合理的采光功能，可根据使用者的需要调整光线的亮度和入深入射方向。 由于形成了中间空气缓冲层，使冬季主要进入室内的空气得到初步加温；夏季主要的热辐射被遮挡在中间缓冲层之后，被有组织地排出室外，因而能够有效地节约采暖制冷能源。 卓越的隔声降噪功能。在德国的实际工程中测量结果显示，双层玻璃的隔声效果非常优秀，这已经成为业主采用这一技术的决定性因素之一。双层幕墙的隔音效果在窗户向内开启和关闭的状态下分别比单层幕墙隔音效果提高10db以上。如前面提到，当噪声降低10dB时，人们感觉噪声强度减少了大约一倍！ 为建筑设计提供了一种新的表现形式，更能够体现现代科技的美感和玻璃建筑的纤细、轻盈通透和精美，为众多建筑师和业主喜爱。 相比于普通玻璃幕墙而言，“双层立面写字楼” 可以节约能耗达30%，这个结果源于建筑结构设计所形成的科学能量体系加之“双层立面”的幕墙设计手法：建筑的第一层立面采用LOW-E玻璃结合高级铝板的幕墙技术，使写字楼具备良好的保温，隔热，隔声等幕墙维护功能，和朴素雅致的外观效果。单单这一层立面已经使大厦达到了目前市场上中高档写字楼的标准要求。锦秋国际大厦的外墙帷幕还拥有第二层的建筑外衣：在建筑的不同立面又装配了具有国际水准
