建筑幕墙热工性能估算报告
I、设计依据：
《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-95
《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001
《夏热冬暖地区居住建筑节能设计标准》JGJ75-2003
《民用建筑热功设计规范》GB50176-93
《公共建筑节能设计标准》GB50189-2005
《建筑玻璃应用技术规程》JGJ113-2003
《建筑门窗玻璃幕墙热工计算规程》JGJ/T151-2008
相关计算和定义均按照ISO10077-1和ISO10077-2的方法进行计算和定义
II、计算基本条件：
1、设计或评价建筑门窗、玻璃幕墙定型产品的热工性能时，应统一采用本规程规定的标准计算条件进行计算。
2、在进行实际工程设计时，门窗、玻璃幕墙热工性能计算所采用的边界条件应符合相应建筑设计或节能设计标准的规定。
3、冬季计算标准条件应为：
室内空气温度：T in=20℃
室外空气温度：T out=-20℃
室内对流换热系数：h c,in=3.6 W/m2.K
室外对流换热系数：h c,out=16 W/m2.K
室内平均辐射温度：T rm,in =Tin
室外平均辐射温度：T rm,out =Tout
太阳辐射照度：I s=300 W/m2
4、夏季计算标准条件应为：
室内空气温度：T in=25℃
室外空气温度：T out=30℃
室内对流换热系数：h c,in=2.5 W/m2.K
室外对流换热系数：h c,out=16 W/m2.K
室内平均辐射温度：T rm,in =Tin
室外平均辐射温度：T rm,out =Tout
太阳辐射照度：I s=500 W/m2
5、传热系数计算应采用冬季计算标准条件，并取I s= 0 W/m2。计算门窗的传热系数时，门窗周边框的室外对流换热系数h c,out应取8W/(m2.k)，周边框附近的边缘(65mm内)的室外对流换热系数h c,out应取12W/(m2.k)
6、遮阳系数、太阳能总透射比计算应采用夏季计算标准条件。
7、结露性能评价与计算的标准计算条件应为：
室内环境温度：T in=20℃
室内环境湿度：RH=30%、60%
室外环境温度：T out=0℃，-10℃，-20℃
室外对流换热系数：20 W/m2.K
8、计算框的太阳能总透射比g f应使用下列边界条件
q in=α* Is
α：框表面太阳辐射吸收系数
I s：太阳辐射照度
q in：通过框传向室内的净热流（W/m2）
9、计算窗产品的热工性能时，框与墙的界面应作为绝热边界处理
10、幕墙截面的几何描述
应根据框截面、镶嵌板类型的不同将幕墙框节点进行分类，不同种类的框截面节点均应计算其传热系数及对应框和镶嵌面板接缝的线传热系数。
11、幕墙在进行热工计算时应进行如下面积划分：
框投影面积A f：指从室内、外两侧分别投影，得到的可视框投影面积中较大值，简称“框面积”；
玻璃投影面积A g(或其他镶嵌板的投影面积Ap)：指室内、外侧可见玻璃(或其他镶嵌板)边缘围合面积的较小值，简称“玻璃面积”(或“镶嵌板面积”)
幕墙总投影面积A t：指框面积A f与幕墙玻璃面积Ag(或其他镶嵌板的面积Ap)之和，简称“幕墙面积”。
12、幕墙玻璃(或其他镶嵌板)和框结合的线传热系数对应的边缘长度Lψ为框与面板的接缝长度，并应取室内、外接缝长度的较大值。
13、当所用的玻璃为单层玻璃，由于没有空气层的影响，不考虑线传热，线传热系数ψ=0。
14、本系统中给出的所有的数值全部是幕墙垂直安装的情况。传热系数的数值包括了外框面积的影响。
计算传热系数的数值时，按以下取值:
内表面换热系数：h in=8W/m2.k
外表面换热系数：h out=23W/m2.k
一、幕墙基本信息
地区类型:夏热冬冷地区
所在城市:南京
幕墙面积与墙面的面积比范围:窗墙面积比≤0.2
幕墙朝向:东、南、西向
幕墙型材厂家:伟业铝材
幕墙系列:120
幕墙类型:半隐框玻璃幕墙
幕墙分格尺寸:
分格宽度W(mm):950
分格高度H(mm):800
二、幕墙框传热系数U f计算
1、幕墙框料面积计算：
(1)幕墙框料面积计算示意图如下：
(2)该幕墙的窗料由以下截面组成：
(4)幕墙框料室内总投影面积A fi(m2)
ΣA fi=3
=3
(5)幕墙框料室外总投影面积A fe(m2)
ΣA fe=4
=4
(6)幕墙框料总面积A f(m2)
A f=max(ΣA fi,ΣA fe)
=max(3,4)
=4
2、幕墙框料的传热系数计算(U f)：
可以通过输入数据，用二维有限元法进行数字计算，得到幕墙框料的传热系数。在没有详细的计算结果可以应用时，可以按以下方法得到窗的传热系数：
幕墙框料类型：穿条式隔热铝合金
(1)穿条式隔热的铝合金框，相对应金属框之的最小距离d(mm)，示意图：
注意：1)采用导热系数<=0.3(w/m.k)的隔热条
2)隔热条总宽度b1+b2+b3+b4<=0.2*bf(幕墙框料宽)
(2)穿条式隔热的铝合金框的U f0数值，根据“相对应金属框之间的最小距离d(mm)”，从下图的粗线中选取：
(3)幕墙框料传热系数计算：
1)<幕墙框料1>传热系数计算：
1.1)<幕墙框料1>隔热条相对应的金属框之间的最小距离d=7.5(mm)
从上图中查出U f0=3.588(W/m2.K)
1.2)<幕墙框料1>幕墙框料热阻R f计算：
R f=1/U f0 - 0.17
=1/3.588 - 0.17
=0.109(m2K/W)
1.3)<幕墙框料1>幕墙框料传热系数计算：
幕墙框料的室内投影面积：A f,i=3(平方米)
幕墙框料的室内表面面积：A d,i=14(平方米)
幕墙框料的室外投影面积：A f,e=4(平方米)
幕墙框料的室外表面面积：A d,e=25(平方米)
幕墙框料热阻：R f=0.109m2.K
内表面换热系数：h i=8W/m2.k
外表面换热系数：h e=23W/m2.k
U f=1/(A f,i/(h i*A d,i)+R f+A f,e/(h e*A d,e))
=1/(3/(8*14)+0.109+4/(23*25))
=7.006(W/m2.K)
幕墙各框料传热系数列表：
三、幕墙框料与玻璃边缘结合处的线传热系数计算(ψ)：
幕墙框料与玻璃边缘结合处的线传热系数(ψ)，主要描述了在幕墙框、玻璃和间隔层之间交互作用下的附加热传递。线性热传递系数ψ，主要受间隔层材料传导率的影响。在没有精确计算的情况下，可采用下表数据，来估算幕墙框料与玻璃结合处的线传导系数ψ。
幕墙框料与单层玻璃边缘结合处的线传热系数很小，计算时默认为0。
注意：这些数据用来计算低辐射的中空玻璃，即：U g<=1.3W/(m.K)
(玻璃排列顺序由室外到室内，分别为第一层、第二层、第三层)
四、玻璃传热系数(U g)计算：
按照《建筑玻璃应用技术规程》JGJ113-2003 附录C
1、<玻璃板块1>的传热系数计算：
1)<玻璃板块1>基本信息：
玻璃板块面积：10(m2)：
玻璃板块类型：双层玻璃
第一层玻璃种类：普通玻璃
第一层玻璃厚度：5(mm)
第一层校正发射率：0.837
第一气体层气体类型：空气
第一气体层气体厚度：12
第二层玻璃种类：普通玻璃
第二层玻璃厚度：5(mm)
第二层校正发射率：0.837
2)<中空玻璃间隔层气体：空气>普朗特准数P r计算：
计算依据：P r=μ*С/λ
按照《建筑玻璃应用技术规程》JGJ113-2003 C.0.2-8
气体的动态粘度μ：0.00001711kg/(ms)
气体的比热С：1008J/(kg.K)
气体的热导率λ：0.02416W/(m.K)
按照《建筑玻璃应用技术规程》JGJ113-2003 表D.0.3
P r=μ*С/λ
=0.00001711*1008/0.02416
=0.714
3)<中空玻璃间隔层气体：空气>格尔晓夫数G r计算：
计算依据：G r=9.81*S3*ΔT*ρ2/(T m*μ2)
按照《建筑玻璃应用技术规程》JGJ113-2003 C.0.2-7
气体的动态粘度μ：0.00001711kg/(ms)
气体的密度ρ：1.277kg/m3
气体平均绝对温度T m：283K
气体的间隙前后玻璃表面的温度差ΔT：15K
气体的间隔层厚度s：0.012m
按照《建筑玻璃应用技术规程》JGJ113-2003 表D.0.3及C.0.5
G r=9.81*S3*ΔT*ρ2/(T m*μ2)
=9.81*0.0123*15*1.2772/(283*0.000017112)
=5004.945
4)<中空玻璃间隔层气体：空气>努塞尔准数N u计算：
计算依据：N u=A*(G r*P r)n
格尔晓夫准数G r：5004.945
普朗特准数P r：0.714
A和n是常数：垂直空间，A=0.035，n=0.38；水平空间，A=0.16，n=0.28；倾斜45度，A=0.1，n=0.31；
(幕墙按垂直空间计算)
按照《建筑玻璃应用技术规程》JGJ113-2003 C.0.2-6
N u=A*(G r*P r)n
=0.035*(5004.945*0.714)0.38
=0.784
由于：N u=1<1
所以，努塞尔准数取1。即：N u=1
按照《建筑玻璃应用技术规程》JGJ113-2003 C.0.2-6
5)<中空玻璃间隔层气体：空气>气体导热系数h g计算：
计算依据：h g=N u*(λ/s)
努塞尔准数N u：1
气体的热导率λ：0.02416W/(m.K)
气体的间隔层厚度s：0.012m
按照《建筑玻璃应用技术规程》JGJ113-2003 C.0.2-5
h g=N u*(λ/s)
=1*(0.02416/0.012)
=2.013
6)<中空玻璃间隔层气体：空气>气体辐射导热系数h r计算：
计算依据：h r=4*σ*(1/ε1+1/ε2-1)-1*T m3
斯蒂芬-波尔兹曼常数σ：5.67*10-8
间隔层中两表面在平均绝对温度T m下的校正发射率ε1、ε2：ε1：0.837
ε2：0.837
平均绝对温度T m：283K
按照《建筑玻璃应用技术规程》JGJ113-2003 C.0.2-4
h r=4*σ*(1/ε1+1/ε2-1)-1*T m3
=4*5.67*10-8*(1/0.837+1/0.837-1)-1*2833
=3.7
7)<中空玻璃间隔层气体：空气>气体间隔层的导热率h s计算：
计算依据：h s=h g+h r
气体辐射导热系数h r：3.7
气体导热系数h g：2.013
按照《建筑玻璃应用技术规程》JGJ113-2003 C.0.2-3
h s=h g+h r
=2.013+3.7
=5.713
8)<玻璃板块1>多层玻璃系统的内部传热系数计算：
计算依据：1/h t=Σ1/h s+Σd m*r m
气体间隔层的导热率h s：5.713
第一层玻璃的厚度d m：0.005m
第二层玻璃的厚度d m：0.005m
玻璃的热阻r m：1m.K/W
按照《建筑玻璃应用技术规程》JGJ113-2003 C.0.2-2
1/h t=Σ1/h s+Σd m*r m
=1/5.713+0.005*1.0+0.005*1.0
=0.185
多层玻璃系统的内部传热系数h t=5.405
9)<玻璃板块1>玻璃传热系数计算：
计算依据：1/U=1/h e+1/h t+1/h i
玻璃的室外表面换热系数h e：23.0
玻璃的室内表面换热系数h i：8.0
多层玻璃系统的内部传热系数h t：5.405
按照《建筑玻璃应用技术规程》JGJ113-2003 C.0.2-1
1/U=1/h e+1/h t+1/h i
=1/23.0+1/5.405+1/8.0
=0.353
<玻璃板块1>的传热系数U g=2.833W/(m2.K)
五、幕墙整体传热系数计算(U t)：
1、幕墙面积计算(A t)：
A t=ΣA g+ΣA f
幕墙框料面积A f=4m2
玻璃面积：A g=10m2
A t=ΣA f+ΣA g
=4+10
=14
2、幕墙整体传热系数计算(U t)：
U t=(ΣA g*U g+ΣA f*U f+Σlψ*ψ)/A t
各玻璃块板的面积：A g(m2)
各玻璃块板的传热系数：U g(W/m2.K)
各幕墙框料的面积：A f(m2)
各幕墙框料的传热系数：U f(W/m2.K)
各玻璃块板与幕墙框料相结合边缘的周长：lψ(m)
各玻璃块板与幕墙框料相结合边缘的传热系数：ψ(W/m2.K)
U t=(ΣA g*U g+ΣA f*U f+Σlψ*ψ)/A t
=(4*7.006
+10*2.833
+40*0.06)/14
=4.197
该幕墙整体传热系数4.197<=该幕墙的允许的整体传热系数=4.7。该幕墙的整体传热性能满足要求。
六、太阳能透射比(g t)、遮阳系数(S c)计算：
太阳能透射比是指：通过幕墙构件成为室内得热量的太阳辐射，与投射到幕墙构件上的太阳辐射的比值。成为室内得热量的太阳辐射部分包括：直接的太阳能透射得热和被构件吸收的太阳辐射再经传热进入室内的得热。
1、幕墙框的太阳能透射比(g f)计算：
1)<幕墙框料1>的太阳能透射比(g f)计算：
幕墙框料表面太阳辐射吸收系数αf：0.4
幕墙框料的传热系数U f：7.006W/m2.K
幕墙框料的外表面积A surf：25m2
幕墙框料的外投影面积A f：4m2
幕墙框料的外表面换热系数h out：19W/m2.K
g f=αf*U f/(A surf/A f*h out)
=0.4*7.006/(25/4*19)
=0.024
2、太阳能总透射比(g t)计算：
各玻璃板块的面积：a g m2
各玻璃板块的太阳能透射比：g g
各幕墙框料外表面投影面积：a f m2
各幕墙框料的太阳能透射比：g f
g t=(ΣA f*g f+ΣA g*g g)/A t
=(4*0.024
+10*0.75)/14
=0.543
3、幕墙整体遮阳系数(S c)计算：
幕墙整体遮阳系数：幕墙整体太阳能总透射比与标准3mm厚透明玻璃的太阳能总透射比的比值。
0.87是：标准3mm厚透明玻璃的太阳能总透射比理论值
S d=g t/0.87
=0.543/0.87
=0.624
七、可见光透射比(τt)计算：
标准光源透过幕墙构件成为室内的人眼可见光与投射到幕墙构件上的人眼可见光，采用人眼视见函数加权的比值。
各玻璃板块的面积：A g(m2)
幕墙总面积：A t(m2)
玻璃可见光透射比：τv
τt=(ΣA g*τv)/A t
=(10*0.71)/14
=0.507
八、结露计算：
标准计算条件：
室内环境温度T in=20℃
室外环境温度T out=0℃,-10℃,-20℃
室内环境湿度：RH=30%、60%
室外对流换热系数：20W/(m2.k)
1、室内空气的饱和水蒸汽压(E s)计算：
空气温度为0℃时的饱和水蒸汽压E0为：6.11HPa
室内环境温度t为：20℃
当t>0℃时，a、b参数分别取：a=7.5，b=237.3
E s=E0*10(a*t/(b+t))
=6.11*10(7.5*20/(237.3+20))
=23.389
2、在相对湿度f=0.3下，空气的水蒸汽压(e)的计算：
空气相对湿度f为：0.3
室内空气的饱和水蒸汽压(E s)：23.389
e=f*E s
=0.3*23.389
=7.017
3、空气结露点温度(T d)计算：
在相对湿度f=0.3下，空气的水蒸汽压e：7.017
室内空气的水蒸汽压(E)：7.017
当t>0℃时，a、b参数分别取：a=7.5，b=237.3
T d=b/(a/lg(e/6.11)-1)
注意：lg(e/6.11)为以10为底的自然对数
=237.3/(7.5/lg(7.017/6.11)-1)
=1.917
4、室内玻璃表面温度(T pj)计算：
1)玻璃板块：<玻璃板块1>的室内表面温度(T pj)计算：
室内环境温度T in：20
室外环境温度T out：-10
玻璃传热系数U g：2.833
玻璃室内表面换热系数h bi：8
T pj=T in-(T in-T out)*U g/h bi
=20-(20+10)*2.833/8
=9.376
空气结露点温度 1.917℃<=该玻璃板块的玻璃表面温度T pj==9.376℃。该玻璃板块不结露。
临沂市老年养护院幕墙工程 玻璃幕墙节能计算书 设计： 校对： 审核： 批准：
目录 1 计算引用的规范、标准及资料 (1) 2 计算中采用的部分条件参数及规定 (1) 2.1 计算所采纳的部分参数 (1) 2.2 规范GB50189-2005《公共建筑节能设计标准》的部分规定 (1) 3 幕墙系统结构基本参数 (3) 3.1 地区参数： (3) 3.2 建筑参数： (3) 3.3 环境参数 (3) 3.4 单元参数 (3) 3.5 框传热系数相关参数 (3) 4 玻璃的传热系数U值的计算 (3) 4.1 计算基础及依据 (3) 4.2 室外表面换热系数 (4) 4.3 室内表面换热系数 (4) 4.4 多层玻璃系统材料的固体热阻 (4) 4.5 多层玻璃系统内部气体间层的热阻 (4) 5 幕墙系统框的传热系数U值的计算 (5) 5.1 框的传热系数U f (5) 5.2 幕墙框与玻璃结合处的线传热系数ψ (7) 6 幕墙系统整体的传热系数U值 (7) 7 太阳光透射比及遮阳系数计算 (7) 7.1 太阳光总透射比g t (7) 7.2 幕墙系统计算单元的遮阳系数 (8) 7.3 幕墙系统计算单元可见光透射比计算 (8) 8 结露计算 (8) 8.1 水表面的饱和水蒸气压计算 (8) 8.2 在空气相对湿度f下，空气的水蒸气压计算 (9) 8.3 空气的结露点温度计算 (9) 8.4 幕墙系统玻璃内表面的计算温度 (9) 8.5 结露性能评价 (9)
建筑幕墙系统节能设计计算书 1计算引用的规范、标准及资料 《建筑幕墙》 GB/T21086-2007 《民用建筑热工设计规范》 GB50176-93 《公共建筑节能设计标准》 GB50189-2005 《严寒和寒冷地区居住建筑节能设计标准》 JGJ26-2010 《夏热冬冷地区居住建筑节能设计标准》 JGJ134-2010 《夏热冬暖地区居住建筑节能设计标准》 JGJ75-2003 《居住建筑节能设计标准意见稿》 [建标2006-46号] 《建筑门窗玻璃幕墙热工计算规程》 JGJ/T151-2008 《建筑玻璃应用技术规程》 JGJ113-2009 《玻璃幕墙光学性能》 GB/T18091-2000 《建筑玻璃可见光、透射比等以及有关窗玻璃参数的测定》GB/T2680-94 《建筑节能工程施工质量验收规范》 GB50411-2007 《居住建筑节能检测标准》 JGJ/T132-2009 《公共建筑节能改造技术规范》 JGJ176-2009 《公共建筑节能检测标准》 JGJ/T177-2009 《既有居住建筑节能改造技术规程》 JGJ129-2000 《节能建筑评价标准》 GB/T50668-2011 《建筑幕墙工程技术规范》 DGJ08-56-2012 2计算中采用的部分条件参数及规定 2.1计算所采纳的部分参数 按《建筑门窗玻璃幕墙热工计算规程》JGJ/T151-2008采用 (1)冬季标准计算条件应为： 室内空气温度：T in =20℃； 室外空气温度：T out =-20℃； 室内对流换热系数：h c,in =3.6W/(m2·K)； 室外对流换热系数：h c,out =16W/(m2·K)； 室内平均辐射温度：T rm,in =T in 室外平均辐射温度：T rm,out =T out 太阳辐射照度：I s =300W/m2； (2)夏季标准计算条件应为： 室内空气温度：T in =25℃； 室外空气温度：T out =30℃； 室内对流换热系数：h c,in =2.5W/(m2·K)； 室外对流换热系数：h c,out =16W/(m2·K)； 室内平均辐射温度：T rm,in =T in 室外平均辐射温度：T rm,out =T out 太阳辐射照度：I s =500W/m2； (3)计算传热系数应采用冬季标准计算条件，并取I s =0W/m2； (4)计算遮阳系数、太阳光总透射比应采用夏季标准计算条件； (5)结露性能计算的标准边界条件应为： 室内环境温度：20℃； 室内环境湿度：30%，60%； 室外环境温度：0℃，-10℃，-20℃ (6)框的太阳光总透射比g f 应采用下列边界条件： q in =α·I s α：框表面太阳辐射吸收系数； I s ：太阳辐射照度(W/m2)； q in ：框吸收的太阳辐射热(W/m2)； 2.2规范GB50189-2005《公共建筑节能设计标准》的部分规定 (1)结构所在的建筑气候分区应该按下面表格取用。 表4.2.1 主要城市所处气候分区 气候分区代表性城市 严寒地区A 区 海伦、博克图、伊春、呼玛、海拉尔、满洲里、齐齐 哈尔、富锦、哈尔滨、牡丹江、克拉玛依、佳木斯、 安达 严寒地区B 区 长春、乌鲁木齐、延吉、通辽、通化、四平、呼和浩 特、抚顺、大柴旦、沈阳、大同、本溪、阜新、哈 密、鞍山、张家口、 酒泉、伊宁、吐鲁番、西宁、银川、丹东 寒冷地区 兰州、太原、唐山、阿坝、喀什、北京、天津、大 连、阳泉、 平凉、石家庄、德州、晋城、天水、西安、拉萨、康 定、济南、青岛、安阳、郑州、洛阳、宝鸡、徐州 夏热冬冷地 区 南京、蚌埠、盐城、南通、合肥、安庆、九江、武 汉、黄石、岳阳、汉中、安康、上海、杭州、宁波、 宜昌、长沙、南昌、株洲、零陵、赣州、韶关、桂 林、重庆、达县、万州、涪陵、南充、宜宾、成都、 贵阳、遵义、凯里、绵阳 夏热冬暖地 区 福州、莆田、龙岩、梅州、兴宁、英德、河池、柳 州、贺州、泉州、厦门、广州、深圳、湛江、汕头、 海口、南宁、北海、梧州 (2)根据建筑所处城市的建筑气候分区，围护结构的热工性能应分别符合下面各表的相关规定。 表4.2.2-1 严寒地区A区围护结构传热系数限值
附录围护结构保温材料选用及热工性能指标 附录A 屋面保温材料选用及热工性能参数 A.0.1屋面保温材料主要性能指标应符合表A.0.1的要求 表A.0.1屋面保温材料的主要性能指标 A.0.2正置式屋面的保温材料、厚度及热工性能按表A.0.2-1、表A.0.2-2确定
A.0.3倒置式屋面的保温材料、厚度及热工性能按表A.0.3-1、表A.0.3-2确定 注：倒置式屋面保温层的设计厚度按计算厚度增加25%；
A.0.4倒置式屋面采用B1级保温材料时，应按住宅单元设置防火隔断墙，防火隔断墙为厚度不小于100 mm 的不燃烧体，应从屋面板砌至高出屋面完成面不小于250mm ；防火隔断墙可利用住宅单元分隔墙延伸至屋面以上，高度不小于250mm ；防火隔断墙之间的屋顶面积不应大于300㎡，当屋面面积大于300㎡时，应增设一道防火隔断墙；防火隔断墙的泛水构造应符合屋面防水技术规范要求。 图A.0.4 屋面防火隔断墙示意图
附录B 外墙保温材料选用及热工性能参数 B.0.1 保温材料主要性能指标应符合表B.0.1的要求 表B.0.1外墙内保温材料的主要性能指标 能参数取自上海市地方标准《保温装饰复合板墙体保温系统应用技术规程》DG/TJ08-2122-2013表B.0.5 B.0.2全装修房外墙内保温的装饰面层由装修设计确定，内保温的构造组成应符合表B.0.2的规定， 2、保温材料采用硬泡聚氨酯时，应采用板材或硬泡聚氨酯龙骨固定内保温系统 3、岩棉、硬泡聚氨酯龙骨固定内保温系统的基本构造详见《外墙内保温工程技术规程》JGJ/T261-2011表6.6.1，并应符合《外墙内保温工程技术规程》JGJ/T261-2011第6.6节的规定。
建筑幕墙热工性能估算报告 I、设计依据： 《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-95 《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001 《夏热冬暖地区居住建筑节能设计标准》JGJ75-2003 《民用建筑热功设计规范》GB50176-93 《公共建筑节能设计标准》GB50189-2005 《建筑玻璃应用技术规程》JGJ113-2003 《建筑门窗玻璃幕墙热工计算规程》JGJ/T151-2008 相关计算和定义均按照ISO10077-1和ISO10077-2的方法进行计算和定义 II、计算基本条件： 1、设计或评价建筑门窗、玻璃幕墙定型产品的热工性能时，应统一采用本规程规定的标准计算条件进行计算。 2、在进行实际工程设计时，门窗、玻璃幕墙热工性能计算所采用的边界条件应符合相应建筑设计或节能设计标准的规定。 3、冬季计算标准条件应为： 室内空气温度：T in=20℃ 室外空气温度：T out=-20℃ 室内对流换热系数：h c,in=3.6 W/m2.K 室外对流换热系数：h c,out=16 W/m2.K 室内平均辐射温度：T rm,in =Tin 室外平均辐射温度：T rm,out =Tout 太阳辐射照度：I s=300 W/m2 4、夏季计算标准条件应为： 室内空气温度：T in=25℃ 室外空气温度：T out=30℃ 室内对流换热系数：h c,in=2.5 W/m2.K 室外对流换热系数：h c,out=16 W/m2.K 室内平均辐射温度：T rm,in =Tin 室外平均辐射温度：T rm,out =Tout 太阳辐射照度：I s=500 W/m2 5、传热系数计算应采用冬季计算标准条件，并取I s= 0 W/m2。计算门窗的传热系数时，门窗周边框的室外对流换热系数h c,out应取8W/(m2.k)，周边框附近的边缘(65mm内)的室外对流换热系数h c,out应取12W/(m2.k) 6、遮阳系数、太阳能总透射比计算应采用夏季计算标准条件。 7、结露性能评价与计算的标准计算条件应为： 室内环境温度：T in=20℃ 室内环境湿度：RH=30%、60% 室外环境温度：T out=0℃，-10℃，-20℃ 室外对流换热系数：20 W/m2.K 8、计算框的太阳能总透射比g f应使用下列边界条件
建筑门窗热工性能计算书 I、设计依据： 《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-95 《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001 《夏热冬暖地区居住建筑节能设计标准》JGJ75-2003 《民用建筑热功设计规范》GB50176-93 《公共建筑节能设计标准》GB50189-2005 《建筑玻璃应用技术规程》JGJ113-2009 《建筑门窗玻璃幕墙热工计算规程》JGJ/T151-2008 相关计算和定义均按照ISO10077-1和ISO10077-2的方法进行计算和定义 II、计算基本条件： 1、设计或评价建筑门窗、玻璃幕墙定型产品的热工参数时，所采用的环境边界条件应统一采用本标准规定的计算条件。 2、计算实际工程所用的建筑门窗和玻璃幕墙热工性能所采用的边界条件应符合相应的建筑设计或节能设计标准。 3、各种情况下都应选用下列光谱： S(λ)：标准太阳辐射光谱函数（ISO 9845-1） D(λ)：标准光源光谱函数（CIE D65，ISO 10526） R(λ)：视见函数（ISO/CIE 10527）。 4、冬季计算标准条件应为： 室内环境温度：T in=20℃ 室外环境温度：T out=-20℃ 室内对流换热系数：h c,in=3.6 W/m2.K 室外对流换热系数：h c,out=16 W/m2.K 室外平均辐射温度：T rm=T out 太阳辐射照度：I s=300 W/m2 5、夏季计算标准条件应为： 室内环境温度：T in=25℃ 室外环境温度：T out=30℃ 室内对流换热系数：h c,in=2.5 W/m2.K 室外对流换热系数：h c,out=16 W/m2.K 室外平均辐射温度：T rm=T out 太阳辐射照度：I s=500 W/m2 6、计算传热系数应采用冬季计算标准条件，并取I s= 0 W/m2.计算门窗的传热系数时,门窗周边框的室外对流换热系数h c,out应取 8 W/m2.K,周边框附近玻璃边缘(65mm内)的室外对流换热系数h c,out应取 12 W/m2.K 7、计算遮阳系数、太阳能总透射比应采用夏季计算标准条件. 8、抗结露性能计算的标准边界条件应为： 室内环境温度：T in=20℃ 室外环境温度：T out=0℃ -10℃ -20℃ 室内相对湿度：RH=30%、60% 室外对流换热系数：h c,out=20 W/m2.K 9、计算框的太阳能总透射比g f应使用下列边界条件
附录D 常用外窗及幕墙热工性能参数D.0.1常用外窗的传热系数和遮阳系数见表D.0.1。 表D.0.1 常用外窗的传热系数和遮阳系数 窗框材质窗户类型 空气层厚 度（mm） 玻璃厚度 (mm) 窗框窗洞 面积比（%） 传热系数 K(W/m2.K) 遮阳系数 钢、铝 单框单层玻璃 单层玻璃 —5/6 15~20 6.4 0.93 双层窗100~140 5/6 3.5 0.70 单框 中空玻璃 6 5/6 4.2/4.1 0.84 9 5/6 4.0/3.9 0.78 12 5/6 3.7/3.6 0.75 单框 Low-E中空玻璃 6 5/6 3.4/3.3 0.48 9 5/6 3.0/3.1 0.45 12 5/6 2.8/2.7 0.43 隔热型材 单框中空玻璃 6 5/6 3.6/3.55 0.84 9 5/6 3.5/3.45 0.78 12 5/6 3.4/3.3 0.75 隔热型材单框 Low-E中空玻璃 6 5/6 3.0/2.8 0.48 9 5/6 2.7/2.5 0.45 12 5/6 2.4/2.3 0.43 塑料、木 单框单层玻璃 单层玻璃 —5/6 25~30 4.7 0.93 双层窗100~140 5/6 2.5 0.60 单框 中空玻璃 6 5/6 3.1/3.0 0.84 9 5/6 2.85/2.8 0.78 12 5/6 2.75/2.7 0.75 单框 Low-E中空玻璃 6 5/6 2.7/2.6 0.48 9 5/6 2.5/2.4 0.45 12 5/6 2.3/2.2 0.43 注：1 本表中的窗户包括一般窗户、天窗和门上部带玻璃部分； 2 阳台门下部门肚板部位的传热系数，当下部不作保温处理时，应按表中值采用，当作保温处理时，应按计算确定； 3 贴Low-E膜的玻璃等效Low-E玻璃； 5表中热工参数为各种窗型中较有代表性的数据，不同厂家、玻璃种类以及型材系列品种都有可能有较大浮动，具体数值应以法定检测机构的检测值或模拟计算报告为准。

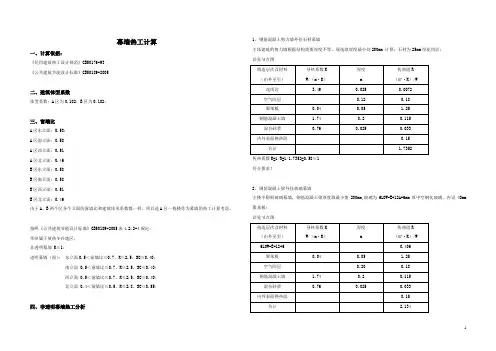

第八部分石材幕墙热工性能计算 一、幕墙结构基本参数 1 单元参数： 幕墙的结构组成如下： 第1层材料为：花岗石，厚度为：30mm，导热系数为：3.49W/m·K； 第2层材料为：保温岩棉，厚度为：65mm，导热系数为：0.04W/m·K； 第3层材料为：墙体，厚度为：200mm，导热系数为：0.76W/m·K； 二、幕墙保温计算 1 设计依据 采用冬季计算标准条件，依据《公共建筑节能设计标准》的表4.2.2-1、表4.2.2-2、表4.2.2-3、表4.2.2-4、表4.2.2-5及其它相关规定。 2 围护结构的传热阻计算 围护结构的传热阻应按下式计算 （根据《民用建筑热工设计规范》 GB 50176-93）： R 0＝R I ＋R＋R e 式中： R --围护结构的传热阻m2·k/W； R I --内表面换热阻m2·k /W； R e --外表面换热阻m2·k /W； R --围护结构热阻m2·k /W； R 空气 --空气间层热阻m2·k /W R＝R 面板＋R 墙 ＋R 保温 ＋R 空气 ＝δ 面板／λ 面板 ＋δ 墙 ／λ 墙 ＋δ 保温 ／λ 保温 ＋R 空气 ＝30／(1000×3.49)＋200／(1000×0.76)＋65／(1000×0.04)＋0.13 ＝2.027 m2·k /W；
其中：δ 面板、δ墙、δ保温--分别为幕墙面板、内装墙体和保温材料层的厚度（mm ） ； λ面板、λ墙、λ保温--分别为幕墙面板、墙体和保温材料层的导热系数，W ／m ·k ； 则R 0＝R I ＋R ＋R e ＝0.11＋2.027＋0.04 ＝2.178 m 2·k /W 3 U 值计算 U ：围护结构的传热系数(W/(m 2·K)) U=1/2.178=0.46 < 0.49W / m 2·k 所以石材幕墙保温性能满足要求。

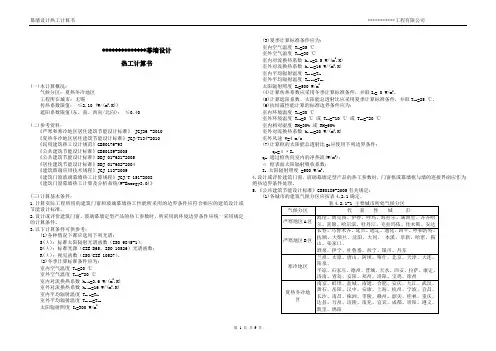

**************幕墙设计 热工计算书 (一)本计算概况： 气候分区：夏热冬冷地区 工程所在城市：无锡 传热系数限值：≤2.10 (W/(m2.K)) 遮阳系数限值(东、南、西向/北向)：≤0.40 (二)参考资料： 《严寒和寒冷地区居住建筑节能设计标准》 JGJ26 -2010 《夏热冬冷地区居住建筑节能设计标准》JGJ/T134-2010 《民用建筑热工设计规范》GB50176-93 《公共建筑节能设计标准》GB50189-2005 《公共建筑节能设计标准》DBJ 01-621-2005 《居住建筑节能设计标准》DBJ 01-602-2004 《建筑玻璃应用技术规程》JGJ 113-2009 《建筑门窗玻璃幕墙热工计算规程》JGJ/T 151-2008 《建筑门窗幕墙热工计算及分析系统(W-Energy3.0)》 (三)计算基本条件： 1.计算实际工程所用的建筑门窗和玻璃幕墙热工性能所采用的边界条件应符合相应的建筑设计或节能设计标准。 2.设计或评价建筑门窗、玻璃幕墙定型产品的热工参数时，所采用的环境边界条件应统一采用规定的计算条件。 3.以下计算条件可供参考： (1)各种情况下都应选用下列光谱： S(λ)：标准太阳辐射光谱函数（ISO 9845-1）； D(λ)：标准光源（CIE D65，ISO 10526）光谱函数； R(λ)：视见函数（ISO/CIE 10527）。 (2)冬季计算标准条件应为： 室内空气温度 T in =20 ℃ 室外空气温度 T out =-20 ℃ 室内对流换热系数 h c,in =3.6 W/(m2.K) 室外对流换热系数 h c,out =16 W/(m2.K) 室内平均辐射温度 T rm,in =T in 室外平均辐射温度 T rm,out =T out 太阳辐射照度 I s =300 W/m2 (3)夏季计算标准条件应为： 室内空气温度 T in =25 ℃ 室外空气温度 T out =30 ℃ 室内对流换热系数 h c,in =2.5 W/(m2.K) 室外对流换热系数 h c,out =16 W/(m2.K) 室内平均辐射温度 T rm,in =T in 室外平均辐射温度 T rm,out =T out 太阳辐射照度 I s =500 W/m2 (4)计算传热系数应采用冬季计算标准条件，并取I s = 0 W/m2。 (5)计算遮阳系数、太阳能总透射比应采用夏季计算标准条件，并取T out =25 ℃。 (6)抗结露性能计算的标准边界条件应为： 室内环境温度 T in =20 ℃ 室外环境温度 T out =0 ℃或 T out =-10 ℃或 T out =-20 ℃ 室内相对湿度 RH=30% 或 RH=60% 室外对流换热系数 h c,out =20 W/(m2.K) 室外风速 V=4 m/s (7)计算框的太阳能总透射比g f 应使用下列边界条件： q in =α·I s q in 通过框传向室内的净热流(W/m2)； α框表面太阳辐射吸收系数； I s 太阳辐射照度 =500 W/m2。 4.设计或评价建筑门窗、玻璃幕墙定型产品的热工参数时，门窗框或幕墙框与墙的连接界面应作为 绝热边界条件处理。 5.《公共建筑节能设计标准》GB50189-2005有关规定： (1)各城市的建筑气候分区应按表4.2.1确定。
建筑门窗玻璃幕墙热工计算规程（征求意见稿） ◇ 1 总则 ◇ 2 术语、符号 ◇3基本规定 ◇4玻璃光学热工性能 ◇5框的传热计算 ◇6空气层传热计算 ◇7整窗热工性能计算 ◇8建筑幕墙热工计算 ◇9遮阳系统计算 ◇10结露计算 ◇附录 1 总则 1.0.1为在建筑门窗、玻璃幕墙工程中贯彻执行国家的建筑节能政策，使门窗、玻璃幕墙工程的节能设计和产品设计做到技术先进、经济合理，方便进行门窗、玻璃幕墙产品的节能性能评价，制定本规程。 1.0.2本规程适用于建筑工程中作为外围护结构使用的建筑外门窗、玻璃幕墙的传热系数、遮阳系数、可见光透射比、结露性能的计算。 1.0.3本规程是参照国际标准ISO15099、ISO10077、ISO10211等系列标准，结合我国现行的相关标准制定的。 1.0.4本规程所计算的传热系数和遮阳系数是在建筑门窗、玻璃幕墙空气渗透量为零的情况下、采用稳态传热计算得到的，实际使用时应考虑空气渗透对热工性能和节能计算的影响。
1.0.5实际工程所用建筑门窗、玻璃幕墙的室内外热工计算条件应符合相应的建筑热工设计标准和建筑节能设计标准。 1.0.6建筑门窗、玻璃幕墙所用材料的热工计算参数除使用本规程给出的参数外，还应符合其它强制性的热工设计标准和建筑节能设计标准的相关规定。实际工程中所使用材料的热工参数应按照相应材料的实际参数选取。 2 术语、符号 2.1 术语 2.1.1夏季标准计算条件standard summer environmental condition 用于门窗或幕墙产品设计、性能评价热工性能参数计算的夏季标准热工计算环境条件。 2.1.2冬季标准计算条件standard winter environmental condition 用于门窗或幕墙产品设计、性能评价热工性能参数计算的冬季标准热工计算环境条件。 2.1.3传热系数（U）thermal transmittance 门窗或幕墙两侧环境温度差为1℃时，在单位时间内通过单位面积围护结构的传热量。 2.1.4太阳能总透射比（g）total solar energy transmittance 通过门窗或幕墙构件成为室内得热量的太阳辐射与投射到门窗或幕墙构件上的太阳辐射的比值。成为室内得热量的太阳辐射部分包括直接的太阳能透射得热和被构件吸收的太阳辐射再经传热进入室内的得热。
第三章建筑门窗玻璃幕墙热工计算 一、整樘窗热工性能计算 窗由多个部分组成，窗框、玻璃（或其它面板）等部分的光学性能和传热特性各不一样，在计算整窗的传热系数、遮阳系数以及可见光透射比时，应采用各部分的相应数值按面积进行加权平均计算。 窗玻璃(或者其它镶嵌板)边缘与窗框的组合传热效应所产生的附加传热以附加线传热系数（ψ）表达，简称“线传热系数”，应按照本章“框的传热计算”进行计算。 窗框的传热系数、太阳能总透射比按照本章“框的传热计算”进行计算。 窗玻璃的传热系数、太阳能总透射比、可见光透射比按照本章“玻璃光学热工性能计算”进行计算。 （一）整樘窗几何描述 整樘窗应根据框截面的不同对窗框进行分类，每个不同类型窗框截面均应计算框传热系数、线传热系数。不同类型窗框相交部分的传热系数可采用邻近框中较高的传热系数代替。 1、窗面积划分 窗在进行热工计算时应按图3-1进行面积划分： （1）窗框的投影面积A f：从室内、外两侧分别投影，得到的可视框投影面积中的较大值，简称“窗框面积”； （2）玻璃的投影面积A g（或其它镶嵌板的投影面积A p）：指从室内、外侧可见玻璃（或其它镶嵌板）边缘围合面积的较小值，简称“玻璃面积”； （3）整樘窗的总投影面积A t：窗框面积A f与窗玻璃面积A g（或其它镶嵌板的面积A p）之和，简称“窗面积”。 A f= max( A t= A f+A g A d,i= A1+A2 A d,e= A5+A6 图3-1 窗各部件面积划分示图
2、窗玻璃区域周长划分 玻璃和框结合处的线传热系数对应的边缘长度l ψ应为框与玻璃室内、外接缝长度的较大值，见图3-2所示。 （二）整樘窗传热系数计算 整樘窗的传热系数U t 采用下式计算： t f f g g t A U A U A U ∑∑∑++= ψ ψ （3-1） 式中：U t ——整樘窗的传热系数［W/(m 2·K)］； A g ——窗玻璃（或者其它镶嵌板）面积（m 2）； A f ——窗框面积（m 2）； A t ——整樘窗面积（m 2）； l ψ——玻璃区域（或者其它镶嵌板区域）的边缘长度（m ）； U g ——窗玻璃（或者其它镶嵌板）的传热系数［W/(m 2·K)］，按本章“玻璃光学热工性能 计算”计算； U f ——窗框的传热系数［W/(m 2·K)］，按本章“框的传热计算”计算； ψ——窗框和窗玻璃（或者其它镶嵌板）之间的线传热系数［W/(m 2·K)］，按本章“框的传 热计算”计算。 （三）整樘窗遮阳系数计算 整樘窗的遮阳系数是指：在给定条件下，外窗的太阳能总透射比与相同条件下相同面积的标准玻璃（3mm 厚透明玻璃）的太阳能总透射比的比值。 整樘窗的遮阳系数SC 应采用下式计算： 87 .0t g SC = （3-2） 式中：SC ——整樘窗的遮阳系数； 玻璃 图3-2 窗玻璃区域周长示图

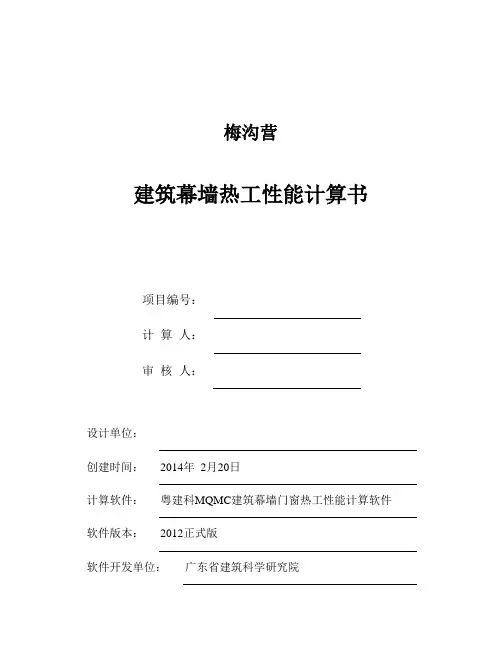

梅沟营 建筑幕墙热工性能计算书 项目编号： 计算人： 审核人： 设计单位： 创建时间：2014年2月20日 计算软件：粤建科MQMC建筑幕墙门窗热工性能计算软件软件版本：2012正式版 软件开发单位：广东省建筑科学研究院

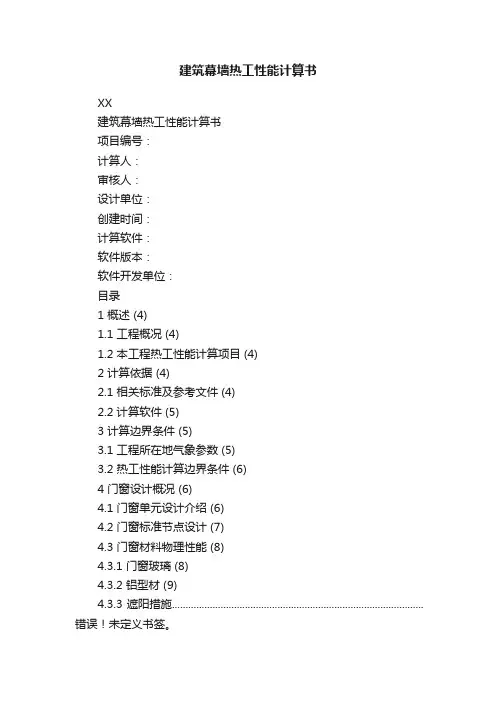

目录 1 概述 (4) 1.1 工程概况 (4) 1.2 本工程热工性能计算项目 (4) 2 计算依据 (4) 2.1 相关标准及参考文件 (4) 2.2 计算软件 (5) 3 计算边界条件 (5) 3.1 工程所在地气象参数 (5) 3.2 热工性能计算边界条件 (6) 4 门窗设计概况 (6) 4.1 门窗单元设计介绍 (7) 4.2 门窗标准节点设计 (7) 4.3 门窗材料物理性能 (8) 4.3.1 门窗玻璃 (8) 4.3.2 铝型材 (9) 4.3.3 遮阳措施................................................................................................ 错误!未定义书签。 5 玻璃光学热工性能计算 (9) 5.1 玻璃光学热工性能计算一般规定 (9) 5.2 玻璃光学热工性能计算原理 (9) 5.2.1 单片玻璃光学热工性能 (9) 5.2.2 多层玻璃光学热工性能 (11) 5.2.3 玻璃系统的热工参数 (14) 5.3 玻璃光学热工性能计算 (16) 6 门窗框传热计算 (17) 6.1 门窗框节点选取 (17) 6.2 框传热计算原理 (17) 7 门窗热工性能计算 (19) 7.1 整樘窗热工计算原理 (19) 7.2.1 东朝向幅面 (21) 7.2.1.1 开启扇热工性能计算 (22) 8 门窗结露性能计算 (29) 8.1 幕墙结露性能计算原理 (29) 8.1.1 一般规定 (29) 8.1.2 结露性能计算 (30) 8.2 幕墙结露性能计算 (30) 8.2.1 开启扇结露性能计算（1类计算条件） (31) 8.2.1.1 第1类环境条件 (31) 9 门窗热工性能汇总 (33) （1）面板计算结果汇总表 (33) （2）各朝向门窗热工计算结果汇总表 (33) （3）门窗结露计算结果汇总表 (34) 10 结论 (34)
