XXXXXXXX单位XX
陶瓷涂料属于功能涂料领域，是一种新型的水性无机涂料。它是以纳米无机化合物为主要成分，并且以水为分散质，涂装后通常经过低温加热方式固化，形成性能和陶瓷相似的涂膜。其原料蕴藏丰富，便于开采且价格低廉，进而使其成本也相对传统涂料较低。其中一些采用了硅烷偶联剂，氢氧化铝胶体制备的陶瓷涂料，具有耐高温、高硬度、不燃无烟、超耐候、环保无毒、色彩丰富、涂装简便等诸多优势。经过各种新型的改良和增进后，其各种优越的性能和廉价的成本也讲逐渐取代传统涂料。
而传统的有机涂料等，对环境的影响颇为巨大，不仅成品经常排放温室气体导致气候变暖，而且还释放有毒物质于空气中，导致人或动植物的疾病和死亡，其在生产的过程之中也耗能大，不满足我国低碳的理念，并产生各种工业污水或有毒气体。
1陶瓷涂料概述
1.1成膜机理
一般由多种纳米级氧化物，通过改进的溶胶-凝胶[2]等反应，并且在低温下，以水为分散介质，水解固化行成类似陶瓷和玻璃的漆膜。
1.2原料来源
陶瓷涂料的原材料来自于极普通的、储量极为丰富的天然矿石和金属氧化物（如：石灰石、粘石英砂），而且生产工艺也不复杂，能耗相对较低。因而原材料资源十分丰富，这与完全依赖石油化学工业、并以石油为主要原料的有机涂料相比较，不仅具有很大的资源优势，而且更加符合低碳要求。
1.3应用领域
炊具：金属不能直接作为炊具使用，附加的涂层非常重要，其中陶瓷涂料以其健康环保及卓越的性能深受越来越多的褒奖。尤其是制作不粘锅时相较于“特氟龙”粘性更加大，不易脱落，并且无毒无害，在高温下长时间不易分解。
建筑幕墙：陶瓷涂料是纯无机成分，耐侯性极佳，并且防火阻燃。此外由于其呼吸性，耐污染性，更可附加散热隔热功能是建筑幕墙的理想材料。
医疗器械：陶瓷涂料可赋予多种性能，如抗菌性，防静电，并且天生具有防火阻燃的作用。
天然气，石油储罐：利用陶瓷涂料耐侯性，耐污染性，这其中包括人工污染及自然污染。
金属加热设备：陶瓷涂料的多功能性中可以赋予涂层抗氧化功能，防水垢功能，是涂料在起到装饰作用的同时，具有丰富的功能性。
其它：电子领域中的电路板上需求的散热性好的金属基陶瓷涂层材料、军事设备中需要隔热性，散热性，摩擦性好的关键部件上进行涂层等。
2主要陶瓷涂料介绍
2.1普通耐高温陶瓷涂料
耐高温的特性是陶瓷涂料所具备的基本属性之一。在高温之下，陶瓷涂料不易分解、形变、产生有害气体的稳定性能使其较于一般有机涂料而言是无法比拟的。而在现代工业生产及日常生活之中，对于具有基本耐高温属性的陶瓷涂料的需求可以根据原料来源的不同可分为以下2种：
2.1.1 无机纳米耐高温陶瓷涂料
无机耐高温陶瓷涂料的原料来源主要是无机化合物，其在高温之下不易分解有害物质，并且通常可广泛应用于各种领域。
例如：李立锋主要通过水分散型纳米级氧化铝、颜料、填料、钛酸钾晶须、甲基三甲氧基硅烷等材料实现耐高温瓷膜涂料的制备。该制备出的陶瓷涂料具有搪瓷表面的品质，耐燃，耐高温，并且硬度、致密度等都很高，完全可以取代现代通常使用于不粘锅表面的“特氟龙”。
2.1.2 无机和有机纳米杂化复合耐高温陶瓷涂料
无机和有机纳米杂化复合耐高温陶瓷涂料的来源既有有机物(树脂等),又有无机化合物等填料。其所制的漆膜在高温下从有机型转变为无机型，从而使无机和有机物的性能互补，扬长避短，对基体实现保护。
例如：李迎等以有机硅树脂为基料，配以耐高温颜料、金属氧化物和硝酸盐类填料以及溶剂混合而成，且通过漆膜在高温条件下由有机型到无机型的转变从而实现对基体的高温保护。该涂层能够耐900-1200℃的高温，并且工艺简单，具有高温抗裂性和可循环使用等特点。
2.2 耐腐蚀陶瓷涂料
耐腐蚀陶瓷涂料是陶瓷涂料的一种，随着现代工业等方面对抗化学、生物腐蚀性的需求的增加，逐渐对传统的陶瓷涂料的抗腐蚀性进行进一步提升，虽然还具有抗高温，高硬度等特点，但其主要以抗腐蚀性为主要性能。以下为根据耐化学和耐生物2种腐蚀性的分类：
2.2.1 耐生物腐蚀陶瓷涂料
耐生物腐蚀陶瓷涂料主要是通过对附着于涂层表面的微生物的消灭或产生不利于其生存的表面来进行工作的。而其根本作用的原理是利用了陶瓷涂料中添加某些金属氧化物填料，以其独特抗生物性能进行作用的。
例如：李力锋通过纳米级铝溶胶、光触媒体(二氧化钛或二氧化锌其中的一种或两种混合体)、颜料、填料、钛酸钾晶须、甲基三甲氧基硅烷、甲基三乙氧基硅烷等制备出一种具有自清洁、杀菌、净化空气等功能的天然无毒性的环保型纳米瓷膜涂料
2.2.2 耐化学腐蚀陶瓷涂料
耐化学腐蚀陶瓷涂料主要是用于各种环境下，对于酸、碱、盐类等的抵抗。以获得对于器材等的保护。在工业特殊生产上，该种涂层为了获得综合性能的提高，进行大量的改进；而用于人们的日常生活中时，该种陶瓷涂料主要又以无机、水性等形式来获得绿色环保的性能，不但避免了传统有机涂料对人身安全和环境保护不利的缺点，又进一步对其自身进行改良，使其附着力、柔韧性、综合防腐性得以大大提高。
例如：殷跃军，韩长智制取的一种双组份(a：陶瓷粉、改性环氧树脂、稀释剂和分散剂；b;改性按类固化剂)的柔性陶瓷涂料。该陶瓷涂层的表面硬度高，在三件环境下均有较高的防腐能力，解决了常规重防腐涂料的耐磨、耐酸性腐蚀和耐碱性腐蚀性能三者不能兼得的问题。
2.3 耐磨陶瓷涂料
耐磨陶瓷涂料是陶瓷涂料的一种，它主要以相对较高的耐磨性能区别于其它类型的陶瓷涂料。在现代工业领域中，许多情况下都会出现机械磨损疲劳等状况，而该种涂料的发明正是为了改良对机体的保护性能而孕育而生的。它主要在陶瓷涂料的基础中，加入一些具有高耐磨性、高强度的无机物(诸如:耐磨骨料、纳米级金属微粉、棕刚玉等)有效提高了陶瓷涂料的耐磨性能。
例如:牟元全选用不同粒度的电熔棕刚玉、电熔亚白刚玉、电熔白刚玉碳化硅电容
碳化硅、氮化硅、碳化硼其中的至少一种作为辅料，并添加一些别的添加剂(减水剂、增强剂、结合剂等)，制备出一种低廉、使用成本低、致密度及强度高的耐磨陶瓷涂料。其在颗粒级配上具有足够的梯级层次，能够使颗粒互相间紧密填充，从而相对于普通耐磨陶瓷涂料有更好的整体耐磨性、刚度等特点。
2.4 不粘性陶瓷涂料
不粘性陶瓷涂料主要是将陶瓷涂料的不粘性能进行了进一步改良而制备而得的一种涂料。现今，通常应用于不粘锅金属烹饪等器具上，相对于传统的“特氟龙”(聚四氟乙烯)具有更加绿色环保、不易脱落、高温下不易分解以及较高的耐磨性能，并且越来越深受人们的热衷。
例如:胡金高制备的一种用于烹饪用具的不粘性紫砂陶瓷涂料，能够在金属或金属合金表面形成一层致密的陶瓷，大幅提高烹饪用具表面硬度，从而整个涂层更耐磨；另外涂层不粘附性能优异，能在400℃条件下，24小时无变化，不产生有害物质。对人体及环境安全无毒无害。
2.5 隔热陶瓷涂料
隔热陶瓷涂料主要作用于一些需要保温、隔热的器件上，从而使得受保护的器件与外界之间不发生热的传递。相较于传统的隔热涂层更为环保，各项性能更为优异。
例如：卓文东，余兴亮等人制备的纳米陶瓷隔热膜，该产品包括一汽隔热作用的隔热层，隔热层外侧并覆有一具有抗冲击性的安全层。相较于以往的隔热膜使用寿命更长。3陶瓷涂料涂装

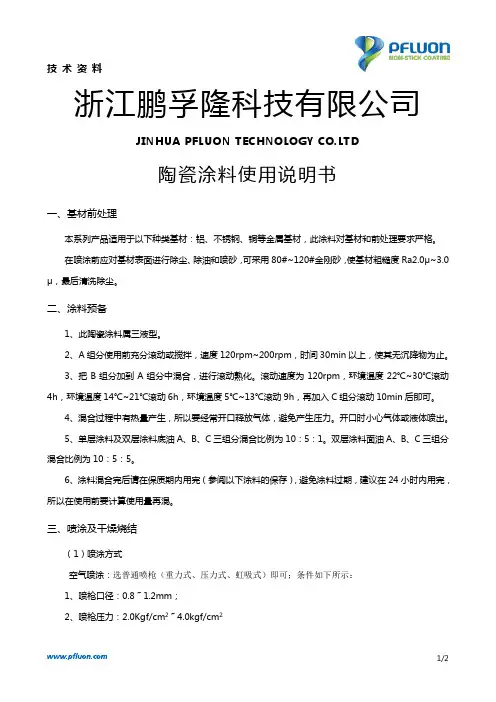

3.1 基材前处理
本系列产品适用于以下种类基材：铝、不锈钢、铜等金属基材，此涂料对基材和前处理要求严格。
在喷涂前应对基材表面进行除尘、除油和喷砂，可采用80#~120#金刚砂，使基材粗糙度Ra2.0μ~3.0μ，最后清洗除尘。
3.2 涂料预备
1、此陶瓷涂料属三液型。
2、A组分使用前充分滚动或搅拌，速度120rpm~200rpm，时间30min以上，使其无沉降物为止。
3、把B组分加到A组分中混合，进行滚动熟化。滚动速度为120rpm，环境温度22℃~30℃滚动4h，环境温度14℃~21℃滚动6h，环境温度5℃~13℃滚动9h，再加入C组分滚动10min 后即可。
4、混合过程中有热量产生，所以要经常开口释放气体，避免产生压力。开口时小心气体或液体喷出。
5、单层涂料及双层涂料底油A、B、C三组分混合比例为10：5：1。双层涂料面油A、B、C 三组分混合比例为10：5：5。
6、涂料混合完后请在保质期内用完（参阅以下涂料的保存），避免涂料过期，建议在24小时内用完，所以在使用前要计算使用量再混。
3.3喷涂及干燥烧结
（1）喷涂方式
空气喷涂：选普通喷枪（重力式、压力式、虹吸式）即可；条件如下所示：
1、喷枪口径：0.8～1.2mm；
2、喷枪压力：2.0Kgf/cm2～4.0kgf/cm2
3、喷涂距离：15～25cm。
2）喷涂工艺
1、喷涂环境应相对干燥，通风，无尘，降低因环境因素影响到喷涂的质量。
2、涂料使用前滚动30min~60min，确保涂料均匀。单层涂料或双层涂料底油用200~400目滤网过滤，双层涂料面油用100~200目滤网过滤。涂料直接喷涂，无需稀释。
3、单层涂喷涂：基材温度在50℃左右进行喷涂(根据实际情况调整预热温度)，喷涂后工件在80℃~150℃保温流平烘干10min，放入280℃~300℃中，保温10min，控制干膜膜厚40±5μm。
双层涂喷涂：基材温度在50℃左右进行喷涂底油(根据实际情况调整预热温度)，然后再直接喷涂面油（即湿碰湿的方式喷涂面油），喷涂后工件在80℃~150℃保温流平烘干10min，然后放入280℃~300℃中，保温10min，控制干膜膜厚45±6μm（其中底油35±3μm，面油10±3μm）。
4、喷涂时要注意涂膜均匀、平整、涂膜厚度，过薄遮盖不好，过厚易流挂，起泡。干燥箱（或隧道炉）开始炉温不能过高，升温不能太快。烧结时应根据基材的大小和材料的传热性，适当调整保温时间。
5、涂料可用指定溶剂(醇类)或水清洗，建议使用专用喷枪。
3.4 涂料的保存
1、涂料混合前应密封保存在阴凉、干燥、通风、远离火源的环境中，5℃~25℃可保存3个月，禁止高于30℃或低于0℃保存。
2、涂料混合后5℃~15℃可保存36h。保存温度在15℃~30℃时，保质期会缩短至24h，保存温度在5℃左右时，保质期会延长到72h（建议将混合后未使用完的涂料放置在5℃左右的环境中保存），禁止高于30℃或低于0℃保存。
3、A组分混合前长时间不用应每2天滚动一次(时间60min以上)，滚动速度为
120rpm~200rpm，避免色料沉淀、变质、结粒。
3.5 安全注意事项
1、使用本产品前，请参阅有关的MSDS资料。
2、使用本产品时要配戴好合适的防护用具。
3、使用本产品时应遵守GB 7691—1987中有关安全卫生规程。
4、处理废弃物时要遵守当地的法律法规。
3.6 应急措施
1、涂料溅入眼睛时，即用大量清水冲洗至少15min，然后接受医生治疗。
2、吸入分解的气体时，应立即到有新鲜空气的地方。
3、涂料粘在皮肤上时，请用肥皂和水彻底清洗。
3.7 包装
三组分包装，分别为0.5公斤塑料瓶，2.0公斤塑料瓶，5公斤圆形塑料桶，合计5公斤为一组。
室外仿木纹质感涂料施工工法 1.前言 随着经济水平的提高，人们对于建筑装饰的要求也越来越高。尤其是建筑室外装饰效果，是关系到整个建筑能否体现设计者建筑理念的关键所在，是建筑作品成败的重要因素之一，因此，室外装饰从材料到工艺，日新月异，种类繁多，其中，仿木纹质感涂料，作为一种新型的室外装饰材料，它不仅耐磨擦，不掉色，还能防水防尘，阻燃等功能，同时更加注重生态、环保。以其特有的装饰特点和优势，逐步被人们接受并广泛应用。 2.工法特点 2.1天然环保，毒无味，既防水又具有良好的透气性； 2.2装饰质感强烈，立体饰纹制作随意,而且有极强的耐老化性； 2.3抗碱防腐，耐水擦洗，不起皮，不开裂，不褪色，其优异品质确保使用十年以上。 2.4施工质量有保证，涂料与基层粘结效果好，不易剥落、起皮。 3.适用范围 3.1适用于别墅，酒店宾馆、办公室、乡村风格的楼盘，高尚住宅区。 3.2适用于室内的田园风格装修等。 4.工艺原理 仿木纹质感涂料无毒、不燃，具有良好的附着力和弹性，基层强度要求低，粘结牢固，不起皮、不脱落伤人。通过涂料的涂刷以及配套的木纹器营造出质感木纹的效果。 5.施工工艺流程及操作要点 5.1施工工艺流程 施工准备→基层验收→基层处理→外墙柔性腻子点补→外墙柔性腻子找平→打磨→刷涂封闭底漆→滚涂涂料一遍→滚涂涂料二遍→木纹器制造木纹造型→场地清理 5.2操作要点 5.2.1施工准备：1施工前，对已完成的基面进行联合验收，认真检查平整度，平整度不大于5mm。2基层应无脱皮、起砂、空鼓、掉角、等问题，基层表面揉搓平整、线脚顺直，含水率<10%。3阴阳角：光滑、顺直、没有缺棱掉角现
外墙质感涂料施工方案
目录 一、编制依据 (1) 二、工程概况 (1) 三、组织机构 (1) 四、项目管理制度 (4) 五、成品保护和冬雨季措施 (7) 六、施工协调 (8) （一）进场前施工条件 (8) （二）施工期间 (8) （三）主要施工工具进场计划 (8) （四）施工完毕 (8) 七、施工和材料管理 (8) （一）施工管理 (8) （二）材料供应控制保证措施 (9) （三）材料管理 (9) 八、质量保证措施 (10) 九、工程应急机制及措施 (12) 十、配合总承包工程进度计划保障措施 (12) 十一、安全保证措施 (12) 十二、现场文明施工措施 (14) 十三、对周围环境、设施的保护措施 (17)
十四、产品施工工艺 (17) 十五、原材料组成成分 (19) 十六、产品供货及样品调制周期 (23) 十七、承诺书 (24) 十八、产品自检报告 (25) 十九、产品检测报告 (26)
一、编制依据 1、《建筑装饰装修工程质量验收规范》（GB50210-2001） 2、《外墙涂料涂饰工程施工及验收规程》（DBJ50-046-2006） 3、《建筑涂饰工程施工及验收规范》（JGJ/T 29-2003） 4、《合成树脂乳液外墙涂料》（GB/T 9755-2001） 二、工程概况 （一）工程名称： （二）建设地点： （三）建设单位： （四）施工面积：约3万㎡ （五）工程内容：外墙质感涂料 三、组织机构 1、成立项目组 对本工程施工全面负责，项目组由工程总指挥、质量总监、项目经理、专职质检员、安全员、材料员、施工队长组成。 项目组负责编制施工组织方案，负责对施工队伍的技术培训、考核与监督，解决施工过程中的施工技术难题，抓工期、抓质量，完成各项施工任务。 施工队长：我公司将从所有施工队中抽调技术水平最高、组织纪律最好的工人组成本项目施工队，并从中选拔一名管理与技术能力顶尖者担任施工队长。 现场项目组织人员一览表：
涂料及涂装技术 昆山六丰机械工业公司研发工程中心 第一章绪论 第一节涂料的定义，作用及发展方向 一，涂料的定义 涂料，是一种有机高分子胶体的混合物。通常为液体或固体粉末体。涂覆于物体的表面之后，能形成一种坚韧的连续的涂膜。赋予物体以保护，装饰或特殊性能（如绝缘，防腐或标志）的化工材料。 早期大多以植物油为主要原料，固有“油漆”之称。现在合成树脂以大部或全部取代了植物油，故称为涂料。 由于“油漆”这一称呼沿用已久，人们仍将涂料习惯的称为“油漆”。 二，涂料的作用
在材料科学中，涂料占据着重要地位，在建筑，汽车，机械，电器等方面都发挥着不可缺少的保护装饰作用，下面就具体的几个方面加以说明。 1.保护作用。 涂料干结后能形成一层连续的膜，牢固的附着在被涂物的表面上，保护物体不直接受到周围环境的影响。例如在雪季，未了加快融雪，人们在雪中撒上一些盐，融化后的盐水会对汽 车车轮或其他零部件有腐蚀作用。如果在其表面上涂上一层油漆，使之与大气和其它介质隔离 起来，起到一种“屏蔽“作用，它们的使用寿命就会大大延长。 2.装饰作用。 就汽车行业而言，对暴露的汽车零部件涂以各种彩色的涂料，不仅可以起到保护作用，而且可以美化汽车本身，给人们以美的享受，达到装饰美的目的。厂商也可以借此提高产品的使 用与销售价格。 3.标志作用。 4.特殊作用。 例如在国防上，涂料常用来伪装军事设备，此外还有防锈，防污，防垢，防滑，防辐射，放火，防霉，防化学腐蚀。防红外线，导电，导磁，示温，隔音绝缘等作用。 三.涂料工业的发展方向 回顾涂料工业的发展史，从开始单独使用植物油到应用天然树脂来改性植物油，直到上世纪二十年代出现酚醛树脂，才改变了涂料完全依赖于天然材料的局面。三十年代出现的淳酸树脂，使涂料摆脱了油性涂料的局面，从而进入合成树脂涂料的时代。 1. 涂料的水性化 水性涂料主要分为水溶性树脂漆和水乳胶漆，是一种以水为溶剂和分散介质的涂料品种。 2. 涂料的高固体分化 高固分涂料即溶剂用量少，固体含量高的涂料品种。 3. 涂料的无溶剂化 所谓无溶剂型涂料，实际上是采用具有活性的乙烯系单体作溶剂在固化时参加成膜反应而不逸散 到大气中。 4. 涂料的粉末化 粉末涂料完全不使用有机溶剂，是一种理想的防污染涂料。在铝车轮工业中粉末涂料的工艺已发展 成熟，粉末涂料的主要品种有环氧，聚脂，丙烯酸和聚氨脂四大类，其中环氧树脂粉末涂料占70% 为了改善涂装性能，通常使用的粉末涂料是它们之中两种或两种以上的混合物。 第二节涂料的分类 涂料的分类方法很多，并且目前世界各国并无统一的分类方法。不过，通 常有以下几类分类方法： 1. 按组织形态分： 1）按成膜物质的分散形态又可分为： 有溶剂型涂料 无溶剂型涂料 水性涂料
第一章 1、涂料的主要作用是：装饰和保护。 2、有颜料的涂料称为色漆。加有大量颜料的稠厚浆状体涂料称为腻子。 3、涂装是由漆前表面处理、涂料涂布、涂料干燥三个基本工序组成。5、涂料由哪几部分组成？各起什么作用？ 答：涂料有四个组成部分：主要成膜物质、颜料、溶剂和助剂。 主要成膜物质既可以单独形成漆膜，又可以粘结颜料颗粒等成膜，是构成涂料的基础物质。颜料主要目的是赋予涂料颜色和遮盖力，也就是使漆膜有要求的色彩和不透明。溶剂控制形成无缺陷的漆膜。 助剂用于显著改善涂料生产加工、存储、涂布、成膜过程中的性能。6、请解释清漆、磁漆、色漆。 答：清漆：没有颜料的涂料是黏性透明流体，称为清漆。 磁漆：常将面漆称为磁漆，磁漆中选用耐光性和着色性良好的颜料，形成的漆膜平整光滑、坚韧耐磨，像瓷器一样。 色漆：有颜料的涂料称为色漆。 8、涂料中应用的化学反应主要是哪几大类？ 答：1酯化反应；2氨基树脂与羟基的反应；3自由基聚合反应；4异氰酸根与羟基的反应；5环氧-胺；6甲醛缩合反应10、室温固化热固性涂料的玻璃化转变温度是如何影响漆膜形成的？热固性漆膜的干燥和交联有什么区别？ 答：最初室温固化漆膜的Tg比室温低。当漆膜Tg达到室温时，官能团在漆膜中不能自由运动，反应速率急剧下降，直到漆膜Tg =(Tg+50℃)，反应完全停止。 干燥意味着用手接触时漆膜不发粘，即没有溶剂，而交联要发生化学反应，靠测定漆膜耐溶剂溶胀程度来评价。 第二章一、 1、在涂料中除植物油脂具有氧化聚合能力，还具有这种能力并得到应用的是烯丙基醚类化合物。 2、防结皮剂能与钴离子生成络合物，使钴失去催干活性。成膜时挥发掉，钴盐恢复活性。 3、制备涂料的氯化聚合物有氯醋共聚物、过氯乙烯、偏二氯乙烯共聚树脂、氯化聚丙烯、氯化橡胶。 4、醇酸树脂主要由多元酸、多元醇、脂肪酸合成。 5、氧化聚合型涂料大量使用可再生资源植物油，气干时间长，价格低。涂层不易产生橘皮、缩孔等弊病，颜料分散时不会造成絮凝，但烘烤保色性较差，户外耐久性有限。 6、环氧煤沥青漆价廉耐水性好，它的固化剂为有机胺。 7、在氨基漆中，氨基树脂含量高，漆膜的光泽、硬度、耐水、耐油及绝缘性能好，但成本高，附着力降低，漆膜变脆。双组分木器氨基漆在80℃烘烤固化，所用氨基树脂为脲醛树脂。氨基树脂中的甘脲-酚醛树脂，交联的涂层柔韧性好，附着力和耐腐蚀性优良。 8、端羟基聚酯的含义是合成使用过量羟基单体，树脂为羟基封端。 9、丙烯酸酯吸收主峰处在太阳光谱范围之外，耐光性及耐户外老化性能优良，α-位有甲基存在，树脂的硬度、Tg、强度高，有α-H原子，耐紫外线性和耐氧化性差。 10、不饱和聚酯涂料通常由不饱和聚酯树脂溶液、促进剂、引发剂、石蜡苯乙烯溶液四个组分构成。 11、树脂羟基的平均官能度是指每个树脂分子上所带的平均羟基数目。制备聚酯时，多元醇的β-位上无氢原子，这样树脂的耐候性好。 12、聚酯树脂是聚氨基甲酸酯树脂的简称，氨酯键的化学结构是-NHCOO-，聚氨酯树脂中的氨酯键通常是由多异氰酸酯化合物和多羟基聚合物反应生成。
水性涂料在汽车涂装中的应用研究 （中国表面工程协会涂装分会秘书处，上海200001） 摘要：概述了国内外水性涂料的发展、应用概况。介绍了水性涂料的施工设备、施工条件和施工实例。认为在水性涂料推广应用的同时，对涂料价格、施工工艺、设备投资等方面应有创新和突破。 关键词：水性涂料；汽车涂料；汽车涂装 0 引言 溶剂型涂料中含有溶剂，在生产和施工过程中排放大量的VOC（挥发性有机化合物），危害人类健康，造成环境污染。据统计，目前全球每年向大气排放的VOC为500~600万t。自20世纪60年代初，美国率先开发成功水性涂料，采用电泳涂装用于汽车车身以来，在工业发达国家逐渐推广。我国在60年代中期由上海市涂料研究所开发，随后由振华造漆厂研制成醇酸、环氧酯以及浅色丙烯酸阳极电泳涂料投入工业化生产；80年代初上海造漆厂又相继研制成功水性丙烯酸清漆，用于硅钢片的表面防腐防锈；90年代开发出双组分环氧类和无机富锌类防锈底漆，但水性面漆的应用因受限于当时的施工条件，进展缓慢。相比西欧、北美汽车制造发达国家，在90年代已在汽车车身成功采用水性底色漆和水性中涂漆而言，我国仍存在较大差距。 1 涂料水性化的驱动 随着人类环保意识的增强，工业发达国家相继制订保护环境的法规，限制VOC排入大气。我国在2002年6月公布了《中华人民共和国清洁生产促进法》，并于2003年1月1日起实施。国家环保局于2006年8月发布了《HJ/T293—2006清洁生产标准汽车制造业（涂装）》标准，规定了汽车涂装中有机废气产生量排放指标，并于2006年12月1日起实施。在该标准中按不同涂装层数规定了VOC排放量指标：1级，国际清洁生产先进水平30~60g/m2；2级，国内清洁生产先进水平50~80g/m2；3级，国内清洁生产基本水平70~100g/m2。当前，发达国家轿车车身制造新生产线VOC排放量的限值为：美国、欧盟经委会35g/m2；日本45g/m2；加拿大（2005年）55g/m2；英国60g/m2；世界先进水平15~20g/m2。在汽车涂装中的VOC排放量随配套涂料体系不同而各异，见表1。采用水性涂料配套体系的VOC排放量，能达到或低于欧盟经委会规定的35g/m2的排放限值。
艺术质感涂料施工方案 一、艺术质感涂料施工艺流程 1.基面处理 2.批刮找平腻子 3.打磨滚底漆 4.薄批艺术涂料用万能刷刷出斜纹 5.喷涂浮雕漆 6.喷涂金属漆罩面(喷涂） 7.材料干透后用240砂纸把压花处（凸部位）打磨好 8.薄喷喷涂金属漆罩面(喷涂） 施工 指南 第1 步： 基面 处理 程序 由 于 基 面 的 状 况 直 接 关系到艺术彩石漆的施工质量，因此在装修前，必须对基面认真检查验收。 现将具体要求介绍如下：
1)于刚建成的新墙，需要充分养护，干燥；对于已受潮剥离的旧墙，则需重新做底 层批荡，然后才能进行“美涂士”质感涂料施工的一系列施工。 2)基面应平整、洁净，不得有油污，浮灰或其它污染物。 3)对旧墙体或其它基面上原有的旧涂料，应经试验确认其附著性；若附著性差，则必须彻底铲除。 基底验收标准： 1.表面平整度：一般要求在3mm以下，若超过此范围则需进行打磨使之平整。 2.无脱层、空鼓、面层无裂缝、裂纹不大于0.2mm，无明显砂眼等缺陷。 3.面层达高级抹灰，即墙面线条垂直度不大于3mm，表面平整度小于2mm，阴阳角垂直度小于2mm， 方正2mm。 4.表面必须平整、洁净、颜色均匀，无裂纹、无明显接槎，无灰尘、油渍、无外露钢筋、铁丝、木 屑、红角和灰线平直方正，清晰美观。 5.护角等符合施工规范规定，分隔缝（条）宽度、深度均匀、平整光滑、楞角整齐、横平竖直。 6.基层的碱性：基层墙面PH值低于10。 7.基层的含水率：基层含水率小于8%，新粉刷的砂浆面层要经过3个星期左右才能施工。 8.表面污物：表面尘土、油污等要用钢丝刷、合成洗涤剂等加以去除，或用粗砂布打磨干净，清洁 打磨完毕后方可施工。 第2步：批刮找平腻子，打磨平整。 （1）批刮腻子应使用抹子、刮板或钢批进行施工，从上向下批刮。每遍腻子不能刮涂太厚，过厚易产生龟裂、脱落等弊病。通常外墙腻子一道在0.5~1.0mm左右。 （2）腻子通常批刮两遍，两遍腻子的间隔时间不能过短，一定要在第一道腻子干燥后，再披刮第二道腻子。（3）批刮腻子时不要过多往返刮涂，以免出现卷皮、脱落或将腻子中的胶料挤出，封住表面不易干燥。 （4）批刮腻子时，要注意手法，食指压紧刀片，用力将腻子压进缺陷内，要填满、填实，将四周的腻子收刮干净，使腻子痕迹尽量减少。 （5）待腻子完全干透后（晴天一般6个小时）用对应的砂纸打磨平整，清扫灰尘。 第3步：施工封闭底漆 辊涂封闭底漆必须待腻子实干后，方能上底漆。 1）检查被滚涂面，要求无刮痕、无浮灰，平整、光滑； 2）在滚筒上蘸少量已配好封闭底漆的在被涂墙面上轻缓平稳地来回滚动， 直下避免歪扭蛇行； 3）保持涂层厚度均匀一致、无漏滚涂； 最终效果：表面平滑，无滚涂痕迹、厚薄一致、无漏滚涂。 第4步：薄批艺术料用万能刷刷出造型斜形 根据样板效果用万能刷刷出斜形造型，有规则，美观的施工效果！ 第5步：喷涂浮雕漆
涂料涂裝相關名詞 一、顏料PIGMENT添加涂料中之體質或著色用的非透明著色劑 二、添加劑ADDITIVE涂料中作為改善涂膜的物理性能的物質,如:改善附著、韌性等 三、溶劑:SOLVENT能夠真正溶解涂料中的各種物質,成為液態的液體 四、香蕉水(天拿水)THINNER使用涂料時為調整粘度稀釋用液體,有各種的分類 五、一度底漆(封固底漆)WOODSEALER增加涂膜的附著力,封閉素材作為下涂涂料 六、二度底漆(底油)SANDSEALER中涂涂裝厚膜建立可多次噴涂且易於砂光 七、面漆(面油)CLEAR上涂涂裝最後修飾的噴涂料,付予光澤、觸感、硬度等 八、硬化劑HARDENER反應型涂料有固定的比例，添加於主劑乾燥硬化的涂料 九、木材填充劑FILLER作為填充木材有管孔的一種涂料,有油性、水性等 十、補土PUTTY 高粘度使用在凹孔的局部填補,一般用刮涂作業,有水性、油性兩種 十一、油性著色劑OILSTAIN 著色劑中使用,碳氫化物溶劑為使其增加浸透性 十二、吐納TONER,在著色之前的底色噴涂的一種著色劑 十三、修色面漆PADDING噴涂面漆使用的著色劑,一般於最後噴涂著色用十四、有色底漆SURFACER不透明涂裝的底漆可多次噴涂後砂光
十五、色漆ENAMEL有色不透明的面漆可依需要調配各種顏色 十六、封邊漆BASECOAT復合板(密度板)等,於封閉板面的邊所用的底漆 十七、消光面漆(啞光)PLATCLEAR噴涂面漆的光澤的高低有10-90%的光澤十八、橡木油OAKOIL.NC擦拭用的著色劑,一般使用在橡木木材較多 十九、格麗絲GLAZE擦拭用的著色劑主要使用要仿古家具涂裝上層顏料性質 二十、色精DYESTAIN染料性著色劑透明性良好,適合透明涂料的各種著色二十一、酒精性色精SAPSTAIN調整素材色差的噴涂修飾的著色劑快干好作業 二十二、PE硬化劑(白化)PECATALYST:PE涂料乾燥硬化的添加劑,加越多,干越快 二十三、PE促進劑(藍水)PECOBALT:PE涂料促進硬化的添加劑與硬化劑配合 二十四、慢干水,涂裝過快干燥時,涂膜會發生缺點,降低乾燥時間的溶劑如:BCS.CAC 二十五、粘度FINENESSROTIO涂料本身粘及涂裝需要粘度,因涂料與涂裝需要而不同 二十六、防白水RETARDER THINNER於NC涂料噴涂時白化發生添加慢干的溶劑稱之 噴霧槍的使用方法 A.空气壓力: 噴涂的空气壓力調整為3.0-4.5KG/M2 B.噴幅寬度: 噴涂於作業物表面的寬幅調整在約10公分 C. 噴涂距離: 噴涂時與被噴涂物的距離在15-20公分
弹性质感涂料施工工艺 一．性能特点： 1．弹性质感涂料具有一定的装饰性和艺术性，形成的漆膜具有一定的质感 效果，主要用于别墅外墙面的高档装修。 2．弹性质感涂料形成的漆膜具有一定的弹性，能弥补墙体细裂纹，并且自 身绝不会开裂。 3．弹性质感涂料可以进行调色，但一般都调成氧化铁红和氧化铁黄系的暗 淡色调，给人一种宁静舒适的感觉，并且耐候性优良。 二．配套产品体系： 1．柔性耐水腻子（双组分），2-3遍 参考配比：胶：粉料＝1: 2 2．专用抗碱底漆两遍 3．弹性质感涂料两遍 4．罩光清漆一遍 三．施工准备 1、主要的材料：除以上配套材料外，尚需基层局部修补用的水泥、沙子、建筑胶等。 2、主要机具： 简便水平器、线包、毛辊、刷子、开刀、角磨机、粗细沙纸、钢丝刷、铁抹子等、空压机、喷枪等。 四、作业条件： 1. 门窗按设计要求安装好，并堵抹洞口四周的缝隙。 2、墙面基层处理完毕，并符合设计工艺要求，按抹灰面标准验收，满足喷涂 条件，完成雨水管卡、设备洞口管道的安装，并将洞口四周用水泥砂浆抹平，所有的墙面需晾干。 3、双排架子或活动吊蓝，要符合国家安全规范要求，外架排木距墙面 20cm。 4、所有的成品门窗要提前保护 五、操作工艺： 1、工艺流程： 墙面基层处理→刮（抹）涂柔性耐水腻子2－3遍→滚涂专用抗碱底漆→弹线、分格、贴胶带→刮涂和抹涂弹性质感涂料→喷涂水性罩光漆。 2．基面处理：在基层处理之前，墙体需要一定时间的养护，一般新水泥墙 面冬天的养护时间为28天，夏天的养护时间为14天。养护到基层的pH值 小于10，含水率小于10%后再进行基面处理。 基层处理前应彻底清除疏松、起皮、空鼓、粉化的基层，然后，去除灰尘、 油污等污染物。 用柔性耐水腻子修补墙面，第一道局部找平，用腻子或填缝胶填补大的孔洞
涂装常用计算公式 一、引言防腐涂料涂装中，会涉及到一些基本的数学计算，内容并深奥，但是十分 重要。这些计算主要是基于涂料的一些基本概念，如体积固含量，膜厚，涂布量等。扎实地掌握一些基本的数学计算，是涂料技术员基本的技能要求。 二、单位换算 压力单位的换算 长度单位的换算 三、温度换算 经常会用到摄氏与华氏义之间的换算。作为一个技术员需要知道常见温度的换算，如涂料时底材的温度高于露点温度的数据，3℃/5℉,环氧树脂涂料施工时最低温度10℃/50℉，无机富锌底漆作为耐温底漆的可耐受温度400/752℉，两者之间的换算公式如下
F-32 从华氏度到摄氏度=------------- 1.8 从摄氏度到华氏度F=1.8C+32 四、膜厚的计算 1、涂料的体积固体含量 在中国涂料工业中，目前还习惯采用质量固体份来衡量一个涂料品质。但是欧美国家体积固体含量，实际上更为科学和实用。涂料的体积固体含量即为涂料中非挥发性成分与液态漆料的体积比。这是一个非常重要的概念，液态涂料中的溶剂挥发后，真正留在被涂物表面成为漆膜的就是涂料中的非挥发分，即体含量。 大多数涂料生产商采用的计算方法是在实验室条件下，按照《油漆及颜料化学师（occa）》单行本中所述，即《涂料固体成分的含量确定（按体积计算）》来进行的，这个方法是测量漆膜干燥前的湿膜厚度（WFT)和干燥后的干膜厚度（DFT ），按以下公式来计算： 干膜厚度 体积固体含量=------------------------------------ 湿膜厚度 例：某涂料产品，测得其湿膜厚度为200微米，干膜厚度为80微米，计算其体积固体含量： 干膜厚度80 体积固体含量=-------------------------------=----------------------= 40% 湿膜厚度200 即体积固体含量为40%. 2、干膜厚度和湿膜厚度 涂层厚度可在施工过程中进行测定，无论涂层是处于湿膜还是干膜状态。 干膜的厚度通常在涂装合同予以规定。湿膜厚度的测定可有助于确定，必须施工多少厚的涂料层才能达到的规定的干膜厚度。湿膜的测定有利于及时发现每一道施工涂层在厚度上的差别，以便纠正。 但是，钢材和大数金属构件上的湿膜测定仅作为指导之用，而干膜厚度才作为测定记录。而且，只有知道湿膜和干膜之间的关系，知道湿膜才有用。即配套规定范围内的干膜厚度，那么湿膜厚度数值在什么范围内，才能达到规定范围内的干膜厚度呢？ 干膜厚度与湿膜厚度之比基于所使用的涂料的体积固体含量百分，这些数据可以从生产商的数据手册中得到，在该计算中体积固体含量是必须使用的数据。 已知规定的干膜厚度，查阅相关产品的体积固体含量，计算相应的湿膜厚度，可以按以下公式计算： 干膜厚度 湿膜厚度= --------------------- 体积含量 例：环氧通用底漆体积固体含量为57%，干膜厚度达到50微米时，计算要施工湿膜厚度是多少是时才能达到要求。
施工方案 弹性质感涂料仿砖施工方案 1.1适用范围 本工艺适用于在水泥砂浆、混合砂浆、混凝土板、现浇混凝土、砌块、砖墙面以及聚合物水泥砂浆基底的外墙体，新、旧建筑大面积基层上进行大面积质感涂料造型涂料的施工及修复。 2.2施工准备 2.2.1.材料准备 外墙找补砂浆。 抗碱底漆，用于基层碱性封闭的底涂料。（产品性能见检测报告） 弹性质感涂料：作为仿砖涂层黑底砂与主体，形成装饰质感，质量符合JG/T24-2000《合成树脂乳液砂壁状建筑涂料》标准的外墙部分规定。 2.2.2.工具和用品准备 油灰刀，钢丝刷，腻子刮刀或刮板，砂纸，辊筒刷，排笔，毛刷，钢制抹子，及划线工具、清扫工具、安全工具等。 2.2. 3.技术准备 2.2. 3.1.基层检查验收 基层应平整、清洁、无起壳。基层的含水率应在10%以下，PH值小于10。门窗按设计要求安装完毕，并通过验收。完成雨水管卡、设备洞口、管道的安装，并将洞口四周用水泥砂浆抹平，所有的墙面需晾干。未经检验合格的基层不得进行施工。 按GB50201-2001抹灰质量的允许偏差（mm）及检验方法
2.2. 3.2.样板 施工面积较大时，应按设计要求做样板，经设计、建设单位认可后，作为验收依据。 2.2. 3.3.现场 脚手架与墙面的距离适宜，架板要有足够的长度，不少于三个支点。遮挡外窗，避免施工时被涂料沾污。 2.2. 3. 4.人员组织 施工班组应有技术负责人，对所有进场的施工人员进行施工管理教育，主要操作人员须是熟练技工，经工艺施工培训，合格者方可上岗，辅助工应有专人指导。 2.3 .作业条件 2.3.1.建筑物外墙基层全部完成，按标准验收合格方可进行涂饰作业。 2.3.2.阴阳角方正、顺直、光滑、无残缺现象。 2.3.3.涂料工程应选用有资质的专业队伍进行施工。操作人员应了解涂料的性能，熟悉操作 方法，确定施工方法。 2.3.4. 施工时墙体温度不低于5℃。风力在4级以下，雨天不宜施工。
第一节 7.1 钢结构防腐涂料涂装施工工艺标准 7.1.1 基本规定 7.1.1.1钢结构防腐涂料稀释剂和固化剂等材料的品种、规格、性能应符合现行国家产品和设计要求，应具备产品出厂合格证。 7.1.2 施工准备 7.1.2.1 技术准备 （1）图纸会审工作已经完成，具有图纸会审纪录。 （2）根据设计文件要求，编制施工方案、技术交底等技术文件。 （3）根据工程特点及施工进度，进行技术交底。 7.1.2.2 材料要求 （1）品种规格 建筑钢结构工程防腐材料的选用应符合设计要求。 建筑钢结构防腐蚀材料有底漆、中间漆、面漆、稀释剂和固化剂等。 建筑钢结构防腐材料有油性酚醛涂料、醇酸涂料、高氯化聚乙烯涂料、氯化橡胶涂料、氯黄花聚乙烯涂料、环氧树脂涂料、聚氨酯涂料、无机富锌涂料、机硅涂料、过氯乙烯涂料等。 （2）质量要求 各种防腐蚀材料应符合国家有关技术指标的规定，应具有产品出厂合格证明。当有特殊要求时应有相应的检验报告。
防腐蚀涂料的品种、规格及颜色选用应符合设计要求。 7.1.2.3 主要工具（见表7.1.2.3） 钢结构防腐涂装工程主要机具表表7.1.2.3 7.1.2.4 作业条件 （1）油漆工施工作业应持有特殊工种作业操作证。
（2）防腐涂装工程前，钢结构工程已检查验收，并符合设计要求。 （3）防腐涂装作业场地应有安全防护措施，有防火和通风措施，防止发生火灾和人员中毒事故. （4）露天防腐蚀工作也应选择适当的天气，大风、遇雨、严寒等均不应作业。 7.1.3 材料和质量要点 7.1.3.1 材料的关键要求 （1）钢结构防腐涂料、稀释剂和固化剂等材料的品种和性能应符合现行国家产品标准和设计要求。 （2）使用前，防腐材料检查及验收应按照国家现行相关标准进行。 7.1.3.2 技术关键要求 （1）施工技术方案及技术及交底内容完善。 （2）钢材表面除锈等级及除锈方法。 （3）防腐涂料涂装方法措施。 7.1.3.3 质量关键要求 （1）防腐涂料原材料质量控制。 （2）钢材表面除锈处理质量控制。 （3）防腐涂料涂装质量控制。 7.1.4 施工工艺 7.1.4.1 工艺流程
涂装检查计算 一、引言防腐涂料涂装中，会涉及到一些基本的数学计算，内容并深奥，但是十分重要。 这些计算主要是基于涂料的一些基本概念，如体积固含量，膜厚，涂布量等。扎实地掌握一些基本的数学计算，是涂料技术员基本的技能要求。 二、单位换算 压力单位的换算 长度单位的换算 三、温度换算 经常会用到摄氏与华氏义之间的换算。作为一个技术员需要知道常见温度的换算，如涂料时底材的温度高于露点温度的数据，3℃/5℉,环氧树脂涂料施工时最低温度10℃/50℉，无机富锌底漆作为耐温底漆的可耐受温度400/752℉，两者之间的换算公式如下 F-32 从华氏度到摄氏度=-------------
从摄氏度到华氏度F=+32 四、膜厚的计算 1、涂料的体积固体含量 在中国涂料工业中，目前还习惯采用质量固体份来衡量一个涂料品质。但是欧美国家体积固体含量，实际上更为科学和实用。涂料的体积固体含量即为涂料中非挥发性成分与液态漆料的体积比。这是一个非常重要的概念，液态涂料中的溶剂挥发后，真正留在被涂物表面成为漆膜的就是涂料中的非挥发分，即体含量。 大多数涂料生产商采用的计算方法是在实验室条件下，按照《油漆及颜料化学师（occa）》单行本中所述，即《涂料固体成分的含量确定（按体积计算）》来进行的，这个方法是测量漆膜干燥前的湿膜厚度（WFT)和干燥后的干膜厚度（DFT ），按以下公式来计算： 干膜厚度 体积固体含量=------------------------------------ 湿膜厚度 例：某涂料产品，测得其湿膜厚度为200微米，干膜厚度为80微米，计算其体积固体含量： 干膜厚度80 体积固体含量=-------------------------------=----------------------= 40% 湿膜厚度200 即体积固体含量为40%. 2、干膜厚度和湿膜厚度 涂层厚度可在施工过程中进行测定，无论涂层是处于湿膜还是干膜状态。 干膜的厚度通常在涂装合同予以规定。湿膜厚度的测定可有助于确定，必须施工多少厚的涂料层才能达到的规定的干膜厚度。湿膜的测定有利于及时发现每一道施工涂层在厚度上的差别，以便纠正。 但是，钢材和大数金属构件上的湿膜测定仅作为指导之用，而干膜厚度才作为测定记录。而且，只有知道湿膜和干膜之间的关系，知道湿膜才有用。即配套规定范围内的干膜厚度，那么湿膜厚度数值在什么范围内，才能达到规定范围内的干膜厚度呢 干膜厚度与湿膜厚度之比基于所使用的涂料的体积固体含量百分，这些数据可以从生产商的数据手册中得到，在该计算中体积固体含量是必须使用的数据。 已知规定的干膜厚度，查阅相关产品的体积固体含量，计算相应的湿膜厚度，可以按以下公式计算： 干膜厚度 湿膜厚度= --------------------- 体积含量 例：环氧通用底漆体积固体含量为57%，干膜厚度达到50微米时，计算要施工湿膜厚度是多少是时才能达到要求。 干膜厚度50 湿膜厚度=--------------------------= ---------------------------=微米。 体积含量57% 3、计算稀释后的涂料湿膜厚度 在实际施工中，经常要在涂料中加入稀释剂，稀释剂的使用增加了体积总数，但并不增加体积固体含量。比如，加入了25%稀释剂稀释涂料，所需要的只是在公式中加上25%这个数字，计算稀释后的涂料湿膜厚度，按以下公式计算： 干膜厚度(1+%稀释剂) 稀释后湿膜厚度= --------------------------------------
质感配套施工工艺 质感涂料施工流程： 水泥砂浆抹灰门框、窗框护栏安装砂浆封塞基层检查及处理、修补满刮第一遍腻子满刮第二遍腻子打磨、养护封闭底漆中层漆面漆门窗框封胶 一、基层要求： 1、外墙抹灰应分层进行，表面用铁抹揉实压光，水泥砂浆配比应符合建筑施工规范的要求。 2、基层应坚实平整，不能出现开裂、起砂、空鼓及漏网现象，要求墙体含水率w 10%。采用含水率测试仪 进行测试以确定是否达标（通常情况下，新浇筑的混凝土夏季干燥3周，冬季干燥4周以上）。 3、墙体干燥彻底，清除基层泛出碱沫，PH值w 10。采用PH试纸测试。 4、基层表面的清洁有利于涂料的附着，清除水泥砂浆流痕、灰尘，无污垢以及析出碱性物质，对混凝土模板脱模剂必须清理干 净。 5、基层应达到高级抹灰标准，表面平整w 2mm ,阴阳角垂直w 2mm。阴阳角方正w 2mm ,立面垂直w 3mm , 分隔缝深浅一致，保证横平竖直w 1mm。 6、根据建筑设计可适量增加伸缩缝的布局，以释放水泥水化热而产生的应力，减少大面积裂缝的产生，同时也有利于涂装施工 中腻子量控制，降低成本。 7、涂料施工的作业面必须是完整且合格的，对脚手架孔洞以及局部未抹灰墙面需提前采用砂浆修补，砂浆修补后应低于基面 2mm左右，避免涂装后的修补对涂饰效果的影响。 8、基层的完整、合格与否将直接的影响到涂料最终的质量，再好的涂料也无法在不合格（未进行表面处理、抹灰层 未干燥固化等）的基层表面上发挥其应有的性能，特别是建筑涂料，如基层不完整、不合格（在 墙体含水率高于15%^ PH值大于10,交付施工的基面不完整时施工涂料），将很有可能发生涂料的质量问题，大大的增加涂料起泡、泛碱脱落、补疤的可能性，所以施工开始前应严格的对基层进行各项指标的检测控制，待达到要求且完整后才进行涂料的施工。 二、环境气候的要求 1、外墙涂料施工时，施工温度控制在8C -35 C范围内，避开高温天气，要求空气相对湿度w 85%时进行。 2、涂装前24小时，涂装后12小时不应受雨淋浇，未成膜前不能遇水，如遇雨需采取遮挡措施。 3、雨天或湿度较高以及大风天气必须停止施工，以免涂膜冲花或泛白。 4、雨天、以及湿度大、墙体不干等施工条件达不到工艺要求，涂层干燥时间就会过长，严重影响其附着力，
防腐蚀涂料与防腐蚀涂装 一、为什么需要防腐蚀涂料 新买的自行车放在宿舍外面，经过风吹雨洒，没过半年，上面便锈迹斑斑，最后彻底坏掉了，就只能当废铁卖掉。宿舍楼外面有很多自行车因为锈的太厉害，而被自行车的主人无情的抛弃，成为了一堆没人要的废铁。 这仅仅是发生在我们身上的腐蚀，损害到了我们自己切身利益的腐蚀。据资料报道，全世界每年因腐蚀造成的经济损失大约在7000亿美元，约为地震、水灾、台风等自然灾害总和的6倍,占各国国民生产总值得2%～4%。材料腐蚀是全世界面临的一个严重问题，腐蚀不仅消耗了人们创造的宝贵财富，而且破坏了生产、生活等许多活动的正常进行。为了减缓防止材料腐蚀，防腐蚀的涂料逐渐兴起。联系到我们所学的电化学，更加让我明白了腐蚀涂料与涂装技术的重要性，以及实用性。 二、金属腐蚀的环境条件与原理 1、环境条件：①天然大气：大约80%以上的金属结构是在户外大气条件下使用的。天然大气中的主要介质是水和氧。其中氧和去极化作用是他破坏各种材料及加速腐蚀的主要方式。水分因季节和地区而异，而水是电化学腐蚀的主要介质。近年来，紫外线破坏导致辐射增强，对高分子材料的破坏也引起了人们的注意。 ②工业污染：被化学物质如：SO 2、CO 2 、Cl、H 2 S、NH 3 及许多氮氧化合物等，对 户外结构的腐蚀远比洁净的空气严重的多。③酸雨的侵蚀：酸雨的危害已成为全球性的严重问题，酸雨给户外结构物造成了难以防御的腐蚀危害。酸雨的漆膜的损害情况也很严重。④土壤腐蚀：土壤中水及可溶盐的状况，电解质浓度越高，电阻越低，腐蚀越快。 2、金属腐蚀原理：金属的腐蚀机理可以分为化学腐蚀和电化学腐蚀两大类： ①化学腐蚀是金属在干燥的气体和非电解质溶液中进行化学反应的结果。②电化学腐蚀：在多数情况下金属腐蚀是在含有电解质的水溶液或潮湿环境下发生的。这种腐蚀的特征是进行电极反应，形成腐蚀电池产生腐蚀电流。 三、腐蚀涂料的作用 由于腐蚀与防护科学的理论和新技术不断被引进到涂料研究开发中，对于涂料防腐蚀作用的认识也在不断加深和完善，同时借鉴这些原理有开发了许多防腐蚀涂料的新品种。使得腐蚀涂料品种繁多，性能各异，其保护原理包括物理和化学作用，并可以与其他的保护方法配合使用。应用范围可涉及到金属、木材、混凝土及塑料个各种材料。 目前结合金属电化学腐蚀理论，涂料的防腐蚀作用可以归纳为以下内容:①屏蔽作用优良的防腐蚀涂料可以组织或抑制水、氧和离子透过漆膜，是腐蚀介质与金属隔离。从而防止形成腐蚀电池或抑制其活动。②漆膜的电阻效应在腐蚀电回路中，人们无法阻止在金属内部电子从阳极向阴极流动，但电绝缘性良好的漆膜却可以抑制溶液中阳极金属离子的溶液的溶出和阴极的放电现象。③颜料的缓释作用和钝化作用颜料是涂层的重要组成部分。大多数碱性颜料能与漆膜含有的植物油酸及有机漆膜氧化降解产生的低分子羧酸生成的皂类化合物，如钙皂、钡皂等，他们可以降低漆膜的吸水性和透水性，并有缓蚀作用。在防锈底漆中经常采用活性较大的防锈颜料，如络酸盐类和丹红等，他们对底材金属有一
质感涂料施工工艺 一、施工条件 1、基底： 合格基底有五个基本特性：坚固、平整、干燥、中性、清洁 1）基底強度需达5㎏F/㎝２以上，不掉粉，不起砂，无空鼓、起层、开裂和剥离现象 2）基底含水率10﹪以下 3）基底干燥至少20天以上，PH值≤10 4）基底要求为抹灰面，平整度误差3mm以下 2、天气 1）气温10℃以上 2）空气湿度85﹪以下 3）风速5ｍ／秒以下 附：测量基面含水率的方法（现场简单测定法）： 1、晴天时利用透明胶布平贴基面，以胶布封合四周，经2～4
小时后，若胶布内部呈结露现象，则基面含水率高，不宜施工。 2、取干燥的报纸平鋪基面，再以透明胶布封合，约2小时后， 报纸若呈现潮湿状，则基面含水率高，不宜施工。 二、材料及工艺系统 1、主涂料系统：砂质感涂料 2、墙面涂装系统： 批底修补膩子2～3遍 白色水性抗碱底漆1遍 批砂质感涂料 水性防尘罩面清漆1～2遍 三、施工工艺流程 施工流程图如图所示
四、施工方法 1、基层处理 1）将水泥砂浆基底批刮至整体平整，基面要求无空鼓、无裂缝、阴阳角垂直方正； 2）新的墙体应留置一段适度的时间（冬季大于28天，夏季大于21天），用湿度仪测试墙体湿度，要求小于或等于10% ；用PH 试纸测试墙体酸碱度，要求小于或等于10，如PH值大于是10，必须进行弱酸处理； 3）清除污垢、松散物；将砂浆表面的污垢，包括油污及其它脏物清除干净，松散物及水泥浆必须铲除；要求目测无污垢，松散物和其他障碍物； 4）注意建筑物表面的颜色，如果颜色很深，表示其水份含量仍很高；在涂刷前最好用湿度仪检测一下。 5）用聚合物水泥砂浆修补较大的裂缝和凹陷，但需注意，若是其材质过分粗糙，因其吸水率的不同，可能会影响到最后的涂刷 效果和涂刷面积。 2、批刮外墙专用腻子 待墙体上修补的部位干燥两周（14天）即可进行外墙专用的腻子
钢结构防腐涂料施工记录 工程名称 天源道9号标准厂房及附属用房二期 工程E1-E2车间 分项工程 主体钢构件防腐涂装 施工图纸 结构设计总说明E01 执行标准 GB50205-2001 构件名称 钢柱/钢梁 数 量 17 基层表面 处理方法 人工除锈 检查结果 合格 层次遍数 1 2 涂刷方法 手工刷涂 手工刷涂 操作者 祝奇 吴文君 涂料名称 铁红防锈 底漆 铁红防锈 底漆 颜 色 铁红色 铁红色 厚 度 30μm 30μm 间隔时间 30min 干燥方式 自然风干 自然风干 备 注 1.钢构件除锈后，手工除锈达到ST2级，抛丸或者喷砂除锈达到Sa 2.5级。 2.除锈后的构件应及时涂刷二遍防锈底漆，干漆膜厚度=60uM 。在结构安装后涂 防锈面漆及防火涂料应与底漆相容，并且需在施工前漆及防火漆与底漆的相容性 试验。 审核： 记录： 年 月 日 工程名称 天源道9号标准厂房及附属用房二期 工程E1-E2车间 分项工程 主体钢构件防腐涂装
构件名称钢柱/钢梁数量15 基层表面处理方法人工除锈检查结果合格层次遍数 1 2 涂刷方法手工刷涂手工刷涂 操作者吕为贞王刚 涂料名称铁红防锈 底漆 铁红防锈 底漆 颜色铁红色铁红色厚度30μm 30μm 间隔时间30min 干燥方式自然风干自然风干 备注1.钢构件除锈后，手工除锈达到ST2级，抛丸或者喷砂除锈达到Sa2.5级。 2.除锈后的构件应及时涂刷二遍防锈底漆，干漆膜厚度=60uM。在结构安装后涂防锈面漆及防火涂料应与底漆相容，并且需在施工前漆及防火漆与底漆的相容性试验。 审核：记录：年月日 钢结构防腐涂料施工记录
现代涂料与涂装技术 【摘要】由于中国汽车产量的迅猛增加，相对应的汽车漆市场也飞速发展。为适应新一市场的需要，对应用户不同的质量、价格需求，各汽车涂料供应厂家也采用不同的新技术、新工艺、新材料来应对汽车主机厂的不同质量、性能、价格的要求。本文根据目前汽车漆市场的动态，结合实际，介绍一些最新实用的汽车用涂料产品及涂装技术。 【关键词】漆涂料涂装技术 【引言】在汽车产业高速发展的21世纪里.，汽车维修行业更是备受关注。近年来，我国汽车维修企业在轿车钣金修复和整形过程中运用的技术、工艺、材料和设备都较以前有了很大进步，但在基础涂装工艺方面却还显得有些滞后。特别是在防锈措施上方法不是很多,许多只依赖于刷涂防锈漆。这样往往导致在焊接处及修复结合面等部位过早锈蚀，从而降低汽车局部车身的使用寿命，甚至还会影响到整车的安全性。作为一名从事与汽车涂装相关的人来说，他对汽车涂装有着自己独特的见解。从以前的纯人工作业，到现在的半机械化操作以及行业今后的发展趋势，都应有一个全面的认识。不论是从涂装的材料方面还是技术、操作工艺、以及涂装的作用等来讲，其目的均是为了使汽车的车身外表更具有艺术性、提高它的商品价值和使用时间。下面就以我个人的观点来说说汽车涂装材料与涂装技术的发展状况。 一、新型涂装材料 1、第6代阴极电泳漆 现代化的汽车生产线，几乎都采用了高环保、高涂装效率的水性阴极电泳底漆来进行车体的防腐底漆涂装。而我国的阴极电泳底漆从1986年3月开始在一汽解放车身线上采用沈阳油漆厂引进日本关西涂料株式会社的“ED-8603阴极电泳底漆”产品以来，经过近18年的发展，从第1代产品陆续更新到第5代产品。目前，各大汽车厂使用的均为从第3代的产品到第5代的产品，其有代表性的产品为日本关西的HB-2000系列、美国PPG的ED-5系列产品，其主要特征为均采用重金属铅作为防腐剂和交联触媒，铅作为重要的固化交联触媒及防腐防锈颜料一直到现在均是阴极电泳漆体系的主要成分。但其排放后的重金属污染也是最令人头疼的环保问题，虽然有些厂家研制的用毒性稍小一些的锡、秘等金属来取代铅，获得了较好的经济、社会效益，但均不能从根本上解决重金属的环境污染问题。 随着时代的发展，有关环保法规陆续出台，第6代环保型阴极电泳漆应运而生，并随着日本丰田、美国通用、德国宝马等著名汽车公司在中国陆续建厂生产而迅速普及。其中较有代表性的产品为美国PPG公司的EC6350产品系列、日本关西的GT-10LF 产品系列等。其主要特征如下： a．环保无毒 无铅、无锡、无秘、无重金属，可满足欧盟、北美等最新环保法规的要求。 b.高泳透率，低使用量 降低外板膜厚在20~22μm，提高内板膜厚在13~16μm。可在降低单台涂料使用量的情况下，提高车体整体耐盐雾水平，保证在1000h以上。可采用四枚盒法测试泳透力，用锐角刀片腐蚀点法测试边角耐腐蚀性能。 c.低烘干温度
施工方案及技术交底 一、外保温基层标准要求 1．外保温质量对涂装影响 ⑴对于建筑外墙涂料涂装工程，基层质量的优劣将最终影响到涂料保护装饰性 能，由于项目采用外保温体系，涂料涂装前的表面抹灰质量至关重要。特别是基层抹灰胶浆平整度、粗糙程度对后续腻子工序影响较大。 ⑵质量不达标的基层将对涂装产生不利影响： ①需增加填补、修整的工作量，延长工期。 ②同时提升材料消耗，增加腻子材料成本费用。 ③对基层强度、抗裂性等质量标准有所降低，埋下质量隐患。 ⑶外保温体系常见的是表面的开裂、空鼓和渗水。这是不可回避的一个问题： ①主要是外墙体由于昼夜和季节变化，温度胀缩系数所引起。 ②开裂和渗水的外墙外保温比不做外保温影响还坏，而且很难修复。 ③防护层是决定整个外保温体系性能的关键。防护层做好了，外墙外保温的抗 裂性就有了基本保证。 ⑷经验表明，外保温的防护层没做好，饰面涂层很难担当抗裂作用： ①即使采用弹性配套作为饰面，外墙外保温照样开裂和渗水就是例证。 ②同时各种材料和组分之间的匹配性和整个体系的完整性也是十分重要的。 ③对基层抹灰及保养期等质量标准应有一个基本认识，进而避免基层缺陷的出 现，保证涂料装饰质量的耐久性。 2．参考国家标准条文
⑴目前对于基层的技术规范要求，目前国内参照的规范标准主要有： ①GB50210-2001：《建筑装饰装修工程质量验收规范》 ②JGJ/T29-2003；J250-2003：《建筑涂饰工程施工及验收规程》 ③JGJ144-2004；J408-2005：《外墙外保温工程技术规程》 二、基层处理标准要求 1．伸缩缝预留： ⑴基层抹灰层应按设计及规范要求设置伸缩缝至结构层，宽度在1.5cm左右。 ⑵伸缩缝的留置可采用预嵌木条或事后切割的方法。伸缩缝应由熟练的工人用 防水密封胶填充。 ⑶根据建筑设计可适量增加伸缩缝的布局，以释放水泥水化热而产生的应力， 减少大面积裂缝产生，同时也有利于涂装施工中腻子量控制，降低成本。2．养护： ⑴基层抹灰层应有足够的养护时间，一般情况下，新浇筑的混凝土夏季干燥3 周，冬季干燥4周以上。 ⑵基层抹灰施工完毕后一个月左右以及养护期结束后应检查空鼓情况，发现空 鼓现象应及时整改；养护阶段可对外墙的预留洞口进行修补，以确保基层抹灰面的完整。 3．清理： ⑴涂料施工前应对基层进行验收，未经验收或验收不合格的墙面不能进行涂料 施工。 ⑵如墙面有起砂、裂缝、疏松等现象应进行处理，要铲除疏松层，修补裂缝、
