HC-S2004配置指导手册
一、CLI命令使用说明
当设备正常启动后，便可以通过超级终端使用HC-S2004的CLI系统。设备启动时可以从超级终端查看设备的初始化信息。
CLI的所有命令可以用“h”查看。
CLI命令详细使用说明（常用命令）
1)h - List all commands
查看系统所有命令。
2) F - Flash utilities
设置设备Flash信息
在该命令下可以配置设备的IP、MAC地址等信息。
在串口中输入“F”，然后输入“i”，即可配置设备的IP地址。
在串口中输入“F”，然后输入“f”，即可配置设备的MAC地址。
3)x - Command to enter xcommand shell
进入超级命令模式，可以在该模式内配置高级参数；默认用户名是admin，密码是password。在超级命令模式内输入“?”即可查看所有命令
以上为常用命令，其余参数均可在网页中进行设置。
二、网页登录以及设置
在串口中设置好IP后，即可通过网页登录网管界面，该设备业务配置均需在网页上配置。该设备的任意一个以太网接口均可连接到内核，因此可以通过任意接口接入电脑，即可实现web网管界面的登录。
2.1登录
打开IE浏览器或其他浏览器，在地址栏输入设置的IP地址，例如IP地址为192.168.16.126（默认），登录界面如下：
密码为password，然后点击login，登录后即可实现业务配置。
如图：页面左边栏为业务配置项，VLAN，TRUNK等功能均在此处设置，右上角为端口连接状态指示，千兆接口为两个指示灯，万兆接口为一个指示灯。同时需要注意网页指示灯与实物是一一对应的：万兆接口为13~16，而不是最后的21~24。
2.2 web网管功能项说明：
2.2.1 system：该项主要是系统状态说明，IP地址和MAC地址必须串口配置，配置完成后可以在该页面正常显示。其中Bonjour选项为自动发现设备的技术，在目前网络环境中不适用，请不要随意更改。
如果想要实现固件升级请点击Firmware Version，按照提示依次操作即可。
2.2.2 Port：此功能是显示每个端口的连接状态，以及设置每个端口的PVID，此处需要配合
VLAN功能使用：在开启VLAN的情况下如果设置端口为untag，需要在此处更改PVID。
详细信息如下：
2.2.3 Statistics：收发包统计，此处可以查看每个端口的收发包的数量。
2.2.4 VLAN：VLAN配置，首先需要创建，Create New VLAN，然后按照提示依次操作。请注意，如果设置了端口为untag口，请去Port选项卡中设置PVID，其是通过下拉表的形式选择，而不是手工填写的。
2.2.5 Trunking：配置端口之间的trunk接口，实现端口保护或者业务分流。
2.2.6 Mirror：端口镜像，功能是将某个口的收发包镜像到另外一个口上，从而通过抓包提取出数据用于分析。
2.2.7 QoS: 用于设置队列优先级，默认情况下是基于802.1p的QoS。此处需要注意，如果设置成基于端口的QoS，则有可能会造成带宽达不到10G等级。
2.2.8 Rate：端口限速，请点击有下划线的端口号，会弹出对应的入口速率和出口速率限制。
2.2.9 Loopback：环回检测，当开启此功能时，有环时LNK和SPD指示灯都会以非常快的速率闪烁。注意：该功能是环回检测，而不是环回保护（端口防环死或者生成树），当出现环时设备依旧会DOWN。
2.2.10 IGMP：组播包
2.2.11 Acess Control：接入控制，用于控制可以接入内核的人员的IP地址。请注意需要配合子网掩码使用。
2.2.12 Password：更改登录密码。
2.2.13 Logout：退出登录。请注意，单击此处即退出，在正常登陆情况下不要点击此链接。
1：配置登录用户，口令等
1. 交换机支持的命令： 交换机基本状态： switch: ；ROM状态，路由器是rommon> hostname> ；用户模式 hostname# ；特权模式 hostname(config)# ；全局配置模式 hostname(config-if)# ；接口状态 交换机口令设置： switch>enable ；进入特权模式 switch#config terminal ；进入全局配置模式 switch(config)#hostname ；设置交换机的主机名 switch(config)#enable secret xxx ；设置特权加密口令 switch(config)#enable password xxa ；设置特权非密口令 switch(config)#line console 0 ；进入控制台口 switch(config-line)#line vty 0 4 ；进入虚拟终端 switch(config-line)#login ；允许登录 switch(config-line)#password xx ；设置登录口令xx switch#exit ；返回命令 交换机VLAN设置： switch#vlan database ；进入VLAN设置 switch(vlan)#vlan 2 ；建VLAN 2 switch(vlan)#no vlan 2 ；删vlan 2 switch(config)#int f0/1 ；进入端口1 switch(config-if)#switchport access vlan 2 ；当前端口加入vlan 2 switch(config-if)#switchport mode trunk ；设置为干线 switch(config-if)#switchport trunk allowed vlan 1，2 ；设置允许的vlan switch(config-if)#switchport trunk encap dot1q ；设置vlan 中继switch(config)#vtp domain ；设置发vtp域名 switch(config)#vtp password ；设置发vtp密码 switch(config)#vtp mode server ；设置发vtp模式 switch(config)#vtp mode client ；设置发vtp模式 交换机设置IP地址： switch(config)#interface vlan 1 ；进入vlan 1 switch(config-if)#ip address ；设置IP地址 switch(config)#ip default-gateway ；设置默认网关 switch#dir flash: ；查看闪存 交换机显示命令： switch#write ；保存配置信息 switch#show vtp ；查看vtp配置信息 switch#show run ；查看当前配置信息
HC-S2004配置指导手册 一、CLI命令使用说明 当设备正常启动后，便可以通过超级终端使用HC-S2004的CLI系统。设备启动时可以从超级终端查看设备的初始化信息。 CLI的所有命令可以用“h”查看。 CLI命令详细使用说明（常用命令） 1)h - List all commands 查看系统所有命令。 2) F - Flash utilities 设置设备Flash信息 在该命令下可以配置设备的IP、MAC地址等信息。 在串口中输入“F”，然后输入“i”，即可配置设备的IP地址。 在串口中输入“F”，然后输入“f”，即可配置设备的MAC地址。 3)x - Command to enter xcommand shell 进入超级命令模式，可以在该模式内配置高级参数；默认用户名是admin，密码是password。在超级命令模式内输入“?”即可查看所有命令 以上为常用命令，其余参数均可在网页中进行设置。
二、网页登录以及设置 在串口中设置好IP后，即可通过网页登录网管界面，该设备业务配置均需在网页上配置。该设备的任意一个以太网接口均可连接到内核，因此可以通过任意接口接入电脑，即可实现web网管界面的登录。 2.1登录 打开IE浏览器或其他浏览器，在地址栏输入设置的IP地址，例如IP地址为192.168.16.126（默认），登录界面如下： 密码为password，然后点击login，登录后即可实现业务配置。 如图：页面左边栏为业务配置项，VLAN，TRUNK等功能均在此处设置，右上角为端口连接状态指示，千兆接口为两个指示灯，万兆接口为一个指示灯。同时需要注意网页指示灯与实物是一一对应的：万兆接口为13~16，而不是最后的21~24。 2.2 web网管功能项说明： 2.2.1 system：该项主要是系统状态说明，IP地址和MAC地址必须串口配置，配置完成后可以在该页面正常显示。其中Bonjour选项为自动发现设备的技术，在目前网络环境中不适用，请不要随意更改。 如果想要实现固件升级请点击Firmware Version，按照提示依次操作即可。 2.2.2 Port：此功能是显示每个端口的连接状态，以及设置每个端口的PVID，此处需要配合
为QuidWay交换机配置命令手册： 1、开始 建立本地配置环境，将主机的串口通过配置电缆与以太网交换机的Console口连接。 在主机上运行终端仿真程序（如Windows的超级终端等），设置终端通信参数为：波特率为9600bit/s、8位数据位、1位停止位、无校验和无流控，并选择终端类型为VT100。 以太网交换机上电，终端上显示以太网交换机自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符（如
万兆交换机 Web配置手册 （适用于S4700-48G-4TF、S4700E-48G-4TF）
目录 1.1 通过Web访问交换机 (3) 1.2 Web界面介绍 (3) 第2章系统状态 (5) 2.1 系统信息 (5) 2.2 系统日志 (5) 2.3 端口统计 (5) 2.4 详细统计 (6) 2.5 二层转发表 (6) 2.6 环路保护状态 (7) 第3章系统设置 (8) 3.1 IP配置 (8) 3.2 日志配置 (8) 3.3 用户配置 (10) 第4章端口配置 (11) 4.1 端口配置 (11) 4.2 端口镜像 (13) 第5章高级配置 (15) 5.1 链路聚合 (15) 5.2 VLAN管理 (18) 第6章网络安全 (23) 6.1 MAC地址表 (23) 6.2 风暴抑制 (25) 6.3 环路保护 (26) 第7章系统维护 (27) 7.1 设备重启 (27) 7.2 恢复出厂 (27) 7.3 固件升级 (27) 7.4 配置导出 (27) 7.5 配置导入 (28) 7.6 PING诊断 (28)
配置准备 1.1通过Web访问交换机 通过Web浏览器访问交换机，请确保您所使用的浏览器能够符合以下几点要求： ●HTML版本7.0 ●HTTP版本1.1 ●JavaScript?版本1.5 此外，请确保交换机运行的主程序文件支持Web访问，且您的计算机已经连接到交换机所在的网络。如果是第一次使用交换机，无需额外配置，您已经可以使用Web访问： 1、修改您计算机网络适配器的IP地址为“192.168.255.2”，子网掩码为“255.255.255.0”。 2、打开Web浏览器，在地址栏中输入“192.168.255.1”。 注意“192.168.255.1”是交换机的缺省管理地址。 3、在登录验证对话框中输入用户名和密码，初始的用户名和密码均为“admin”，请 注意区分字母的大小写。 4、若认证成功，浏览器中会显示交换机的系统信息页。 1.2W eb界面介绍 整个页面又分为顶部显示区、导航栏和配置区等部分。 1.2.1 顶部显示区 可以查看每个端口的链接状态，1000/10000M端口显示绿灯；10/100M端口显示橘黄色等。
华为交换机配置命令 华为交换机配置命令大全 华为三层万兆交换机最大的好处是快速，由于交换机只须识别帧中MAC地址，直接根据MAC地址产生选择转发端口算法简单，便于ASIC实现，因此转发速度极高。下面跟yjbys店铺一起来看看华为交换机配置命令吧! 1、开始 建立本地配置环境，将主机的串口通过配置电缆与以太网交换机的Console口连接。 在主机上运行终端仿真程序(如Windows的超级终端等)，设置终端通信参数为：波特率为9600bit/s、8位数据位、1位停止位、无校验和无流控，并选择终端类型为VT100。 以太网交换机上电，终端上显示以太网交换机自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符(如)。 键入命令，配置以太网交换机或查看以太网交换机运行状态。需要帮助可以随时键入"?" 2、命令视图 (1)用户视图(查看交换机的简单运行状态和统计信息):与交换机建立连接即进入 (2)系统视图(配置系统参数)[Quidway]:在用户视图下键入system-view (3)以太网端口视图(配置以太网端口参数)[Quidway-Ethernet0/1]:在系统视图下键入interface ethernet 0/1 (4)VLAN视图(配置VLAN参数)[Quidway-Vlan1]:在系统视图下键入vlan 1 (5)VLAN接口视图(配置VLAN和VLAN汇聚对应的IP接口参数)[Quidway-Vlan-interface1]:在系统视图下键入interface
vlan-interface 1 (6)本地用户视图(配置本地用户参数)[Quidway-luser-user1]:在系统视图下键入local-user user1 (7)用户界面视图(配置用户界面参数)[Quidway-ui0]:在系统视图下键入user-interface 3、其他命令 设置系统时间和时区clock time Beijing add 8 clock datetime 12:00:00 2005/01/23 设置交换机的名称[Quidway]sysname TRAIN-3026-1[TRAIN-3026-1] 配置用户登录[Quidway]user-interface vty 0 4 [Quidway-ui-vty0]authentication-mode scheme 创建本地用户[Quidway]local-user huawei [Quidway-luser-huawei]password simple huawei [Quidway-luser-huawei] service-type telnet level 3 4、VLAN配置方法 『配置环境参数』 SwitchA端口E0/1属于VLAN2，E0/2属于VLAN3 『组网需求』 把交换机端口E0/1加入到VLAN2 ，E0/2加入到VLAN3 数据配置步骤 『VLAN配置流程』 (1)缺省情况下所有端口都属于VLAN 1，并且端口是access端口，一个access端口只能属于一个vlan; (2)如果端口是access端口，则把端口加入到另外一个vlan的同时，系统自动把该端口从原来的vlan中删除掉;
联想万兆交换机配置命令大全 H3C交换机配置命令大全2009-09-02 10:12H3C ;联想交换机配置基本命令 H3C交换机 ################################################ 1、system-view 进入系统视图模式 2、s 为设备命名 3、display current-configuration 当前配置情况 4、 language-mode Chinese|English 中英文切换 5、interface Ethernet 1/0/1 进入以太网端口视图 6、 port link-type Access|Trunk|Hybrid 设置端口访问模式 7、 undo shutdown 打开以太网端口 8、 shutdown 关闭以太网端口 9、 quit 退出当前视图模式 10、 v 10 创建VLAN 10并进入VLAN 10的视图模式 11、 port access v 10 在端口模式下将当前端口加入到v 10中 12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到当前v中
13、port trunk permit v all 允许所有的v通过 H3C路由器 ########################################################### ########################### 1、system-view 进入系统视图模式 2、s R1 为设备命名为R1 3、display i routing-table 显示当前路由表 4、 language-mode Chinese|English 中英文切换 5、interface Ethernet 0/0 进入以太网端口视图 6、 i address 192.168.1.1 255.255.255.0 配置IP地址和子网掩码 7、 undo shutdown 打开以太网端口 8、 shutdown 关闭以太网端口 9、 quit 退出当前视图模式 10、 i route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2 配置静态路由 11、 i route-static 0.0.0.0 0.0.0.0 192.168.12.2 description To.R2 配置默认的路由 H3C S3100 Switch
FC交换机配置手册 交换机登陆 登陆方式：WEB登陆，如下列图： Web初始地址：10.77.77.77，这是博科交换机的默认登陆地址。 用户名：admin 密码：password，登陆对话框如下列图： 点击OK按钮后，登陆到交换机后，显示如下页面：
在下面这个图中， 显示了交换机的一些设置参数。 在下面这个图中， 显示交换机硬件等的状态。例如图中中上半部分表示交换机的端口，绿色表示已经端口正常，并已经与客户端建立通信。 表示交换机电源状态，绿色指示灯表示电源正常。 下面这个图，
这个图中的按钮，均为交换机的一些功能键，可查看交换机状态，以及进行交换机功能设置等。 交换机zoing划分方法 点击左下角进入zoing划分页面： Zoing划分主要可按照两种方式进行： 1.按照端口划分：即把同一个链路上的设备在光纤交换机上的端口划分为一个Zoing。这 种划分方式更换交换机端口后，Zoing会改变，需要重新划分。 2.按照WWn划分，即把同一个链路上的设备的WWN号〔每一个光纤卡对应唯一一个 WWN号〕划分为一个Zoing，这种划分方式更换客户端的光纤卡后，Zoing会改变，需要重新划分。 我们采用的为第二种方式，即按照WWN划分。 点击红框中的按键”zone”:，即可进行zoing的划分。
上图为zoing的一些功能按键，其中： New Zong ：建立新的zoing Delete ：删除一个已经建立的zoing Rename ：重命名一个Zoing。 Copy ：拷贝一个zoing。 点击New Zoing ，即可创建一个zoing。点击后出现如下页面： ，输入Zoing名称后，将WWN号添加到右侧空白处：
光纤交换机配置 谈起交换机本地配置，首先我们来看一下交换机的物理连接。交换机的本地配置方式是通过计算机与交换机的“Console”端口直接连接的方式进行通信的。下面是店铺跟大家分享的是光纤交换机配置，欢迎大家来阅读学习。 光纤交换机配置 工具/原料 Windows电脑 交换机 第1步： 1第1步：单击“开始”按钮，在“程序”菜单的“附件”选项中单击“超级终端”，弹出如图所示界面。 2第2步：双击“Hypertrm”图标，弹出如图所示对话框。这个对话框是用来对立一个新的超级终端连接项。 3第3步：在“名称”文本框中键入需新建超的级终端连接项名称，这主要是为了便于识别，没有什么特殊要求，我们这里键入“Cisco”，如果您想为这个连接项选择一个自己喜欢的图标的话，您也可以在下图的图标栏中选择一个，然后单击“确定”按钮，弹出如图所示的对话框。 4第4步：在“连接时使用”下拉列表框中选择与交换机相连的计算机的串口。单击“确定”按钮，弹出如图所示的对话框。 5第5步：在“波特率”下拉列表框中选择“9600”，因为这是串口的最高通信速率，其他各选项统统采用默认值。单击“确定”按钮，如果通信正常的话就会出现类似于如下所示的主配置界面，并会在这个窗口中就会显示交换机的初始配置情况。 Catalyst 1900 Management Console Copyright (c) Cisco Systems，Inc。 1993-1999 All rights reserved。 Standard Edition Software
Ethernet address：00-E0-1E-7E-B4-40 PCA Number：73-2239-01 PCA Serial Number：SAD01200001 Model Number：WS-C1924-A System Serial Number：FAA01200001 User Interface Menu [M] Menus//主配置菜单 [I] IP Configuration//IP地址等配置 [P] Console Password //控制密码配置 Enter Selection：//在此输入要选择项的快捷字母，然后按回车键确认 至此就正式进入了交换机配置界面了，下面的工作就可以正式配置交换机了。 交换机的基本配置 1进入配置界面后，如果是第一次配置，则首先要进行的就是IP 地址配置，这主要是为后面进行远程配置而准备。IP地址配置方法如下： 在前面所出现的配置界面“Enter Selection：”后中输入“I”字母，然后单击回车键，则出现如下配置信息： The IP Configuration Menu appears。 Catalyst 1900 - IP Configuration Ethernet Address：00-E0-1E-7E-B4-40 [I] IP address [S] Subnet mask [G] Default gateway [B] Management Bridge Group [M] IP address of DNS server 1 [N] IP address of DNS server 2 [D] Domain name [R] Use Routing Information Protocol
SKS7300-8GPY4XGS管理型交换机 用户手册 （初稿）
目录 一、使用Web浏览器访问交换机并登录 二、系统信息 1.基本信息 2.运行信息 三、二层接口 1.端口管理 2.端口隔离 3.风暴抑制 4.端口镜像 四、VLAN配置 1.配置基本VLAN设置 2.端口VLAN 3.配置基于MAC的VLAN 4.配置基于子网IP的VLAN 5.GVRP配置 五、配置基本STP设置 六、三层接口管理 七、故障排除 1. Ping 2. Traceroute 3. 重新启动交换机 4.将交换机重置为出厂默认设置
一、使用Web浏览器访问交换机并登录 您可以使用web浏览器访问交换机并登录配置。您必须能够从管理系统成功地ping 到管理型交换机管理接口的IP地址，才能开始使用web访问。 要使用基于浏览器的访问权限登录交换机，请执行以下操作： 使用192.168.10.0子网中的静态IP地址准备您的计算机，例如192.168.10.101。将以太网电缆从计算机上的以太网端口连接到交换机上的以太网端口。启动web浏览器。在web浏览器地址字段中输入交换机的IP地址，交换机的默认IP地址为192.168.10.12 。此时将显示登录屏幕。输入用户名和密码。默认管理员用户名为admin，默认管理员密码为空，即不要输入密码。单击登录按钮。将显示web管理界面页面。 二、系统信息 在系统信息界面可以看到交换机的一些基本信息和运行信息。 1、基本信息 2、运行信息
三、二层接口 1、端口管理 端口管理界面可以更改勾选端口的端口速率、流量控制、巨型帧、出口限速、入口限制等限制端口的使用，在二层接口界面可以关闭启用端口。 选择要更改的端口号设置，即勾选端口号，更改设置完成之后点击修改，即可应用更改。 2、端口隔离 端口隔离可以实现隔离范围内的端口之间不能互访，只能和上联口相同。勾选需要设置隔离的端口，端口隔离开启状态选择开启，点击修改应用设置，那么端口范围内的端口之间则无法互访。
H3CS6520X-EI-G系列万兆交换机
H3C S6520X-54XG –EI-G：48个1/10G SFP Plus端口+2个QSFP端口（每个QSFP端口可拆分为4个万兆端口）+4个100G QSFP28端口（可兼容40G），两个电源插槽，四个风扇插槽 H3C S6520X-EI-G系列万兆交换机 H3C S6520X-EI-G系列交换机是新华三技术有限公司自主研发的园区网万兆以太网交换机产品。提供超大的交换容量，高密10GE/40GE线速转发端口，支持双可插拔电源，具有丰富的三层特性。H3C S6520X-EI-G系列定位于下一代园区核心高密万兆交换机。 H3C S6520X-EI-G系列交换机目前包含以下型号： H3C S6520X-54XG –EI-G：48个1/10G SFP Plus端口+2个QSFP端口（每个QSFP端口可拆分为4个万兆端口）+4个100G QSFP28端口（可兼容40G），两个电源插槽，四个风扇插槽 高密万兆，高速率接口 随着用户端带宽不断提高，交换机需要提供更高的转发性能和万兆端口扩展能力。
S6520X-54XG-EI-G支持48个SFP+万兆/千兆自适应光口及2个QSFP端口、4个QSFP28端口；每个QSFP端口均可通过转接线缆转换为4个线速转发的SFP+万兆光口，100G端口可兼容40G/10G。 丰富的园区网特性 S6520X-EI-G系列交换机采用模块化双电源及风扇框设计，模块化配件均支持热插拔；采用模块化软件平台，可根据需求灵活的增加及删减相关的软件功能模块。通过精细的物理结构及软件流程优化，大幅度降低了端到端的包处理时延。 软件定义网络（Software Defined Network，SDN）是一种创新的网络架构体系。其核心技术Openflow通过将网络的控制层和数据转发层进行分离，大幅简化了网络的管理及维护难度，更为重要的是实现了网络流量的灵活控制，为核心网络及应用的创新提供了良好的网络平台。 S6520X-EI-G系列交换机支持支持ISSU（不中断业务升级）、OAM（操作、管理和维护），充分满足了园区网对设备高性能、易管理及绿色节能的需要。 完善的安全控制策略 H3C S6520X-EI-G系列交换机支持AAA，RADIUS认证，支持用户帐号、IP、MAC、VLAN、端口等用户标识元素的动态或静态绑定；支持配合开源软件平台对在线用户进行实时的管理，及时的诊断和瓦解网络非法行为。 H3C S6520X-EI-G系列交换机提供增强的ACL控制逻辑，支持大容量的入端口和出端口ACL，并且支持基于VLAN的ACL下发，在简化用户配置过程的同时，避免了ACL资源的浪费。 多重可靠性保护 H3C S6520X-EI-G系列交换机还具备设备级和链路级的多重可靠性保护。采用过流保护、过压保护和过热保护技术。 可插拔电源以及风扇提高设备的硬件可靠性。此外整机还支持电源和风扇的故障检测及告警，可以根据温度的变化自动调节风扇的转速。
中兴ZXR T64G万兆路由交换机 安装手册 中国电信集团系统集成有限责任公司 2008年9月
目录 1.ZXR10 T64G 体系介绍 (3) 1.1.产品概述 (3) 1.2.硬件结构与板卡介绍 (4) 1.3.软件版本升级 (5) 2.ZXR10 T64G 的安装 (6) 2.1.安装在机柜 (6) 2.2.单板的安装 (6) 3.ZXR10 T64G 配置 (7) 3.1.命令行使用 (7) 3.1.1.在线帮助 (7) 3.1.2.命令缩写 (8) 3.1.3.命令历史 (8) 3.2.端口配置 (9) 3.2.1.物理端口配置 (9) 3.3.IS-IS配置 (11) 3.3.1.IS-IS基本配置 (11) 3.3.2.IS-IS配置实例 (11) 3.4.BGP 配置 (12) 3.4.1.配置BGP (12) 3.4.2.BGP 配置实例 (13) 4.常用系统维护命令 (13) 4.1.IS-IS (13) 4.2.BGP (13)
1.ZXR10 T64G 体系介绍 1.1. 产品概述 ZXR10 T64G是中兴通讯自主研发的以太网路由交换机，可用于城域网的骨干层或汇聚层，也可作为大型企业网、园区网的骨干/汇聚三层交换机。 ZXR10 T64G提供快速以太网、千兆以太网、万兆以太网等接口，并且支持所有端口L2/L3线速转发，能够满足日益增长的带宽要求。ZXR10 T64G还支持多种单播和组播路由协议。 随着网络的发展，数据网上承载的业务种类也越来越多，这对网络设备的服务质量保证、安全等方面都提出了更高的要求。ZXR10 T64G在QoS和ACL方面提供了丰富的策略和资源，保证了服务质量和系统安全。 作为骨干/汇聚层的重要交换节点，ZXR10 T64G具有电源模块、控制和交换模块的热备份功能，适合于建设高可靠、大容量的网络。 ZXR10 T64G具有以下特点： 电信级的可靠性 全线速的转发和过滤能力 丰富的网络协议支持 开放的体系架构，支持很好的升级能力 ZXR10 T64G为标准19英寸插箱式结构。ZXR10 T64G共有6个插槽，其中1个为控制交换板槽位，4个为线路接口板槽位，还有一个槽位可根据需要插控制交换板或线路接口板。 控制交换板实现交换、协议处理、系统配置管理、网管接口等功能，是系统的核心部分，可进行1+1冗余配置。 线路接口板主要进行报文处理，包括转发、丢弃、上报等操作，以实现业务流的线速转发。ZXR10 T64G支持多种类型和端口密度的线路接口板，包括：1．1端口万兆以太网光接口板 2．2端口万兆以太网光接口板 3．12端口千兆以太网光接口板 4．24端口千兆以太网光接口板 5．12端口千兆以太网电接口板 6．24端口千兆以太网电接口板 7．44+4快速以太网电接口板 ZXR10 T64G实现了全线速的二三层交换功能，广泛支持多种协议，提供各种功能。 1．物理端口 支持端口速率、双工模式、自适应等的配置 支持端口镜像 支持广播风暴抑制

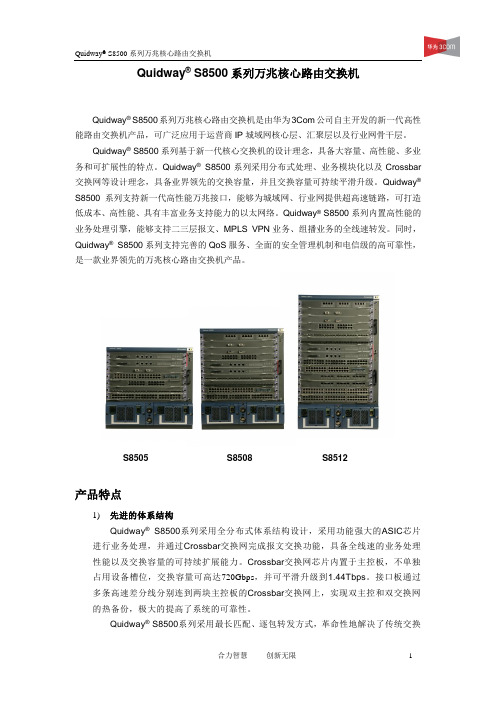

Quidway® S8500系列万兆核心路由交换机 Quidway® S8500系列万兆核心路由交换机是由华为3Com公司自主开发的新一代高性能路由交换机产品，可广泛应用于运营商IP城域网核心层、汇聚层以及行业网骨干层。 Quidway® S8500系列基于新一代核心交换机的设计理念，具备大容量、高性能、多业务和可扩展性的特点。Quidway®S8500系列采用分布式处理、业务模块化以及Crossbar 交换网等设计理念，具备业界领先的交换容量，并且交换容量可持续平滑升级。Quidway®S8500系列支持新一代高性能万兆接口，能够为城域网、行业网提供超高速链路，可打造低成本、高性能、具有丰富业务支持能力的以太网络。Quidway® S8500系列内置高性能的业务处理引擎，能够支持二三层报文、MPLS VPN业务、组播业务的全线速转发。同时，Quidway®S8500系列支持完善的QoS服务、全面的安全管理机制和电信级的高可靠性，是一款业界领先的万兆核心路由交换机产品。 S8505 S8508 S8512
