涡街流量计目录
第一部分：涡街流量计主要技术指标 (2)
第二部分：涡街流量计压力损失计算及流量范围参考 (3)
第三部分：涡街流量计的安装 (4)
第四部分：涡街流量计的接线示意图 (9)
第五部分：涡街流量计显示操作说明 (11)
一、四键显示板说明 (11)
二、三键显示板说明 (14)
第六部分：485通讯显示板操作说明 (16)
热式气体质量流量计目录
1. 概述 (19)
1.1 测量原理 (19)
1.2 产品外形 (19)
1.3 技术参数 (20)
2. 接线端子说明 (21)
3．安装 (21)
3.1 安装管道要求 (21)
4．操作 (23)
4.1 表头键盘与显示 (23)
4.2 菜单说明 (23)
4.2.1 显示菜单 (23)
4.2.2 菜单选择及密码输入菜单 (24)
4.2.3 参数菜单 (25)
4.2.4累积菜单 (28)
4.2.5报警菜单 (28)
4.2.6通讯菜单 (28)
附录一.故障查找和维护 (29)
附录二.流量范围表 (30)
附录三. Modbus地址表 (31)
一、涡街流量计主要技术指标
二.阻力损失计算
ΔΡ=Cd·ΡV2/2g=1.29ρV2（4.2式）
式中：ΔΡ：流量计阻力损失（Pa）（1Kpa=102.156mmH20）ρ：被测介质的工况密度（kg/m3）
Cd：阻力系数（≤2.6）
V：管内流体平均流速（m/s）
涡街流量计工况流量范围参考表
三．流量计的安装
流量计的正确安装是保障仪表正常运行的重要环节，若安装不当，轻则影响仪表的使用精度，重则会影响仪表的使用寿命，甚至会损坏流量计。（一）安装环境要求：
1. 尽可能避开强电设备、高频设备、强开关电源设备。流量计的供电电
源尽可能与这些设备分离。
2. 避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。
3. 避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。
4. 涡街流量计应尽量避免安装在振动较强的管道上。若必须安装，须在
其上下游2D处加设管道紧固装置，并加防振垫，加强抗振效果。
5. 流量计最好安装在室内，安装在室外应注意防水，特别注意在电气接
口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内。
6. 流量计安装点周围应该留有较充裕的空间以便安装接线和定期维护。（二）流量计安装条件要求：
1．涡街流量计对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响流量计的测量精度。流量计的上下游直管段长度要求见图(三)
图(三)
2．流量计应水平或垂直安装（液体的流向自下而上）在与其公称通经相应的管道上。 3．流量计上游侧不应设置流量调节阀。
4．如上游直管段长度不能满足上图要求，建议用户在上游侧管道中安装流体整流器。 5．若管道要缩径，其直管段与渐变管的长度应满足上图.
6．流量计不要安装在有强烈振动的管道上，以免影响精度，如流量计在有振动的管道上安装使用时，可采取下面措施来减小振动带来的干扰： (a)、在流量计上游2D 处加装管道 固定支撑点。 (b)、在满足直管段要求的前提下，加装软管过度。
7．流量计安装在高温管道上时流量计必须加保温层，防止热辐射对放大器的伤害. 8．流量计附近不得有强烈磁场干扰。
9．流量计必须可靠接地，接地电阻应≤10Ω.
10．测量高温、低温介质时，应注意保温措施。转换器内部（表头壳体内）高温一般不应
超过70℃；
低温易使转换器内部出现凝露，降低印制电路板的绝缘阻抗，影响仪表正常工作
（三） 流量计的安装外形尺寸：（参考）见图（五）、图（六）
图（五）
表（四）
卡装式法兰尺寸图
单位：mm
法兰连接式尺寸图
注：特殊尺寸可以定做
（四）插入式涡街流量计安装步骤：
1．在管道上用气焊开一个≥φ100mm的圆孔，并把圆孔周围毛刺清除干净，以保证测头旋转流利2．在管道圆孔处焊上厂家提供的法兰，要求法兰轴线与管道轴线垂直。
3．均匀拧紧压盖上的螺丝。(注：流体流向与方向标上的指示一致)
4．检查各环节是否完成好，慢慢打开阀门观察是否有泄漏（需特别注意人身安全）若有泄露请重复步骤4、5。
(五)压力变送器和Pt100安装示意图
四、涡街流量计接线示意图
(一)．输出频率信号的三线制涡街流量计配线设计
输出频率信号的三线制流量计采用DC24V或DC12V电源供电，通过三芯屏蔽电缆线与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，屏蔽电缆线要与其它强功率电力线分离，不能平行走线。流量计端子接线见图（八）
(二)．输出标准4~20mA电流信号的两线制涡街流量计配线设计
输出标准4~20mA电流信号的两线制变送器采用DC24V电源供电，通过两芯屏蔽电缆线与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。
图（九1）为三键4~20mA接线，图（九2）为四键4~20mA接线
(三)．带RS-485通讯接口功能的涡街流量计配线设计
带RS-485通讯功能的涡街流量仪表采用DC24V电源供电，与其它设备之间采用四线制传输方式。仪表端子接线见图（十）
（四）.涡街流量计防爆接线图
LUGB 三线制脉冲输出型涡街流量计与齐纳安全栅相连、LUGB两线制标准4~20mA电流输出型涡街流量计与齐纳安全栅相连可构成本质安全型防爆系统，产品防爆标志为Ex iaⅡCT4-Gb。本安防爆型涡街流量计与防爆安全栅和积算系统等关联设备的接线性请参看防
爆安全栅厂家提供的接线说明和以下所示图（十一），图（十二）。
三、涡街流量计显示操作说明
（一）四键线路板操作说明
1、仪表采用中文显示，各键功能如下：
1.“S”键，退出输入状态（返回）功能。
2.“E”键，保存设置。
3.“+”键，循环改变光标处的数值或符号。
4.“<”键，光标移位。
仪表最多可输入10位数据（包括符号、小数点）。
2、菜单操作：
菜单操作
按“+”键：屏幕下方显示输入密码；
按“E”键进入：屏幕显示输入密码“0000”；
按“+”键改变数值；
按“<”键移动修改密码位置；
通用密码是四位数字2010
密码输入如下
1.按“+”键，屏幕下方显示输入密码
2.按“E”键，显示0000
3.按“+”键2次密码首位变为2
4.按“<”键，移动到要修改的数值上
5.再用“+”键，将第三位0边为1，密码设为“2010”按“E”键确认进入（如操作失误按“S”
键返回重新进入再操作）
进入参数设置以后如果需要改变，按“E”键确认，按“+”键寻找所需参数，如要输入数字同密码输入方式相同。找到所需参数或输入所用数字按“E”确认保存设置。依此将所有参数设置完成。不需要改变按“+”键进入下一菜单。
注意事项：参数设置时，显示内容需按“E”键确认后才可存入，否则设置无效
正常情况，管道无流量时，仪表应不显示数据，如果有数据显示，请先调试SB，降低灵敏度，可再次使用GB。
对应数字的开关位置为ON，位号不出现处的开关为OFF。
以上表值仅供参考，实际使用中因液体粘度和气体密度不同应在此值附近调整，流量频率低时可向大口径方向调一至三档。流量频率高时可将向小口径方向调一至三档.
（二）.三键线路板操作说明：
2.1按键定义：
：1键-用于存储并翻到下一项。
：2键-用于数据左移位（参数设置用）。
：3键-用于数据末位增加1（参数设置用）。
2.2参数设置：
同时按住1和2键，再松开，仪表显示：
1项：0 0 0 0 0 Pass 按1键，显示下一项
2项：液体、气体、饱和、过热按3键，选择其中一项，按1键，显示下一项
3项：流量（可选其中一项m3/h、t/h、kg/h、km3/h）
累计（可选其中一项m3、t、kg、km3）
按3键，选择其中一项，按1键，显示下一项
4项：0.0 0 0 （仪表系数，标牌上有）quo
用2和3键组合输入（看按键定义）数据，按1键到下一项
5项：频率 0000.0Hz （小信号切除值）设置方法同4项，下同，按1键到下一项
6项：压力0.000Mpa（表压），温压一体化有此项。正常为0，设置参数后为固定值，按1键到下一项
7项：温度000.0℃，温压一体化有此项。正常为0，设置参数后为固定值，按1键到下一项
8项：密度0.000kg/m3温压一体设为0，按1键到下一项
9项：000.000 （Full 对应20mA满度流量值），电池供电无此项，按1键到下一项
10项：累计9999999.9 同时按2和3键可清0，最后按1键退出参数设置
1 电流输出接法：供电端+24v，接仪表+24v；供电端0，接仪表0（再接到外壳）；屏蔽层接仪表的外
壳（大地），同时，线路板左边有个P5短接端子，要插在上侧（电池供电或双供电板也插在上侧）。
2 脉冲标定接法：仪表端0和大地短接，屏蔽层接仪表的外壳（大地），P5短接端子，要插在下侧。
3 电池板脉冲输出接线，电池接3.6v和0v；供电端+24v，接仪表+24v；供电端脉冲接仪表端脉冲
F；供电端0，接仪表0。标定脉冲时，P5短接端子，要插在下侧；正常工作插在上侧。
注意：屏蔽层要接在表的外壳，另一侧悬空(另外，0是4-20mA用，0v是电池用，不能搞混)。
1.放大板使用：
使用注意事项
1．线路板供电为24V，最小不得低于20V，最大不要超过30V，要使用屏蔽线。
2．电源供电时，所有的电源0V线，都要要接到外壳（大地），否则会有50Hz干扰。
3．初次使用的线路板，在设置仪表软件时，不论累计有没有数据，都要清下0，不然可能会有累计数突然变大或变小的可能。
4．线路板请不要带电接线，若液晶屏不显示，请在断电1分钟之后，重新送电，有可能是短路，启动了保护电路。
5．按住中间键，屏幕右上角，显示信号质量，90%以上为正常，以下表示管道震动大或者漏波（加波）；
按住最右键，左下角显示小频率切除值。
六.涡街流量计通讯协议V1.1
（MODBUS-RTU）
本仪表的通信接口为RS485，通信协议符合MODBUS规约,传输模式为RTU模式，仪表地址默认为01，仪表地址设定范围为01～64；
波特率： 9600
校验位：无
数据位： 8
停止位： 1
寻址方式：（仪表地址）xxH + (读仪表数据命令) 03H + （寄存器地址高位）00H +（寄存器地址低位）01H + (寄存器个数高位)00H + (寄存器个数低位)07H + (CRCL校验码低8位) xxH + (CRCH校验码高8位) xxH
ModScan32软件RTU连接：
支持命令3： HOLDING REGISTER（读保持寄存器）
Device Id：仪表的内部地址, 0xxx
Address：仪表参数的起始地址，0x0001(注意：MODSCAN32软件显示ADDRESS0002) Length：数据长度, 0x0007
参数地址：
0x0001 仪表所用流量单位（参考注释表格）
0x0002 仪表所用流量算法（参考注释表格）
0x0003－0x0006 累计流量整数部分，四字节无符号长整形变量
0x0007－0x000A 累计流量小数部分*1000000000，四字节无符号长整形变量
0x000B－0x000E 瞬时流量，四字节IEEE标准格式浮点数
主机发送：
（仪表地址）01H + (读仪表数据命令) 03H + （寄存器地址高位）00H
+（寄存器地址低位）01H + (寄存器个数高位)00H + (寄存器个数低位)07H
+ (CRCL校验码低8位) xxH + (CRCH校验码高8位) xxH
仪表回应：
01H + 03H + 0EH + xxH +······+xxH(从0x0001到0x000E总计14字节数据) +
(CRCL校验码低8位) xxH + (CRCH校验码高8位) xxH
温度压力补偿涡街流量计通讯协议V1.1
（MODBUS-RTU）
本仪表的通信接口为RS485，通信协议符合MODBUS规约,传输模式为RTU模式，仪表地址默认为01，仪表地址设定范围为01～64；
波特率： 9600
校验位：无
数据位： 8
停止位： 1
寻址方式：（仪表地址）xxH + (读仪表数据命令) 03H + （寄存器地址高位）00H +（寄存器地址低位）01H + (寄存器个数高位)00H + (寄存器个数低位)0DH + (CRCL校验码低8位) xxH + (CRCH校验码高8位) xxH
参数地址：
0x0001 仪表所用流量单位（参考注释表格）
0x0002 仪表所用流量算法（参考注释表格）
0x0003－0x0006 累计流量整数部分，四字节无符号长整形变量
0x0007－0x000A 累计流量小数部分*1000000000，四字节无符号长整形变量
0x000B－0x000E 瞬时流量，四字节IEEE标准格式浮点数
0x000F－0x0012 温度数值，四字节IEEE标准格式浮点数
0x0013－0x0016 压力数值，四字节IEEE标准格式浮点数
应用举列：主机发送：
（仪表地址）01H + (读仪表数据命令) 03H + （寄存器地址高位）00H
+（寄存器地址低位）01H + (寄存器个数高位)00H + (寄存器个数低位)0DH + (CRCL校验码低8位) xxH + (CRCH校验码高8位) xxH
仪表回应：
01H + 03H +1AH + xxH +······+xxH(从0x0001到0x001A总计26字节数据) + (CRCL校验码低8位) xxH + (CRCH校验码高8位) xxH
1．热式气体质量流量计概述
1.1 测量原理
热式质量流量计由传感器和信号分析、处理与控制单元两部分构成。传感器一部分测量温度，而另一部分用于加热。前者监控实际过程温度值；后者维持一恒定温度值，使其总是高于实际过程温度且与该过程温度保持恒定的温度差。气体的质量流量越大，冷却效应就越大，维持差分温度所需的能量也就越大。因此，通过测量加热器的能量便可得出被测气体的质量流量。
1.2 产品外形
1.3 技术参数
孔板式蒸汽流量计应用概述及特点 孔板式蒸汽流量计是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。孔板流量计节流装置包括环室孔板，喷嘴等。孔板流量计节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。 孔板式蒸汽流量计是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代孔板流量计，该孔板流量计采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。 孔板蒸汽流量计特点 1、孔板流量计节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。 2、孔板计算采用国际标准与加工 3、应用范围广，全部单相流皆可测量，部分混相流亦可应用。 4、标准型节流装置无须实流校准，即可投用。 5、一体型孔板流量计安装更简单，无须引压管，可直接接差压变送器和压力变送器。 6、采用进口单晶硅智能差压传感器 7、高精度，完善的自诊断功能 8、智能孔板流量计智能孔板流量计其量程可自编程调整。 9、智能孔板流量计可同时显示累计流量、瞬时流量、压力、温度。 10、具有在线、动态全补偿功能外，智能孔板流量计还具有自诊断、自行设定量
环形孔板流量计的特点 1. 适合测量蒸汽、煤气及冷却水等脏污介质。 环形孔板“周边流通，中间阻挡”的特殊结构，使得杂质畅通无阻及停汽时蒸汽形成的冷凝水及时流走，从而提高了工作可靠性和测量精度。 2. 适合高温、高压流体的流量测量。 环形孔板测量高温流体时，测流板周边呈自由状态，温度膨胀仅改变外形尺寸，不改变边缘尖锐度和形状，因此不改变流出系数，不影响测量精度；测量高压流体时，因测流板在管道内部，与静压力的高低无关，降低加工成本。 3. 比圆缺孔板、偏心孔板工作可靠，测量准确。 使用环形孔板测量流体流量，不易堵塞取压孔，因几何形状简单，可以精密加工和装配，容易提高测量精度。 4. 采用均压环结构，减少测量误差来源。 5. 采用带远传膜盒的差压变送器，可以测量渣油、重油等脏污介质的流量。 环形孔板的技术参数 一、环形孔板概述： FYLG系列环形孔板流量计是我公司在标准孔板的基础上研发的节流式流量传感器，由于它采用环形通道式结构，使测量的各种脏污介质在通过孔板与管道之间的环缝时可以轻松通过。因此环形孔板流量计广泛应用于脏污介质的流量测量。 二、环形孔板特点： 1、测量含有固体微粒的液体或气体； 2、无需长直管段，可在恶劣的管道条件下工作； 3、环形孔板流量计适用于饱和蒸汽、压缩空气、煤气、燃炉废气、冷却水、冷凝液、和各种腐蚀性化工溶液以及各种流体介质的测量； 4、压力损失小，功耗低； 5、在恶劣条件下流出系数稳定，精度高，可靠性好； 三、环形孔板技术参数： 1、公称通径：DN50~DN3000

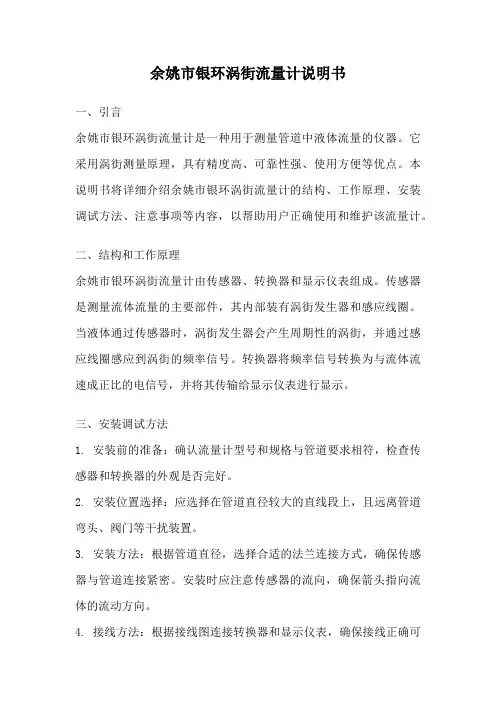

智能涡街流量计使用说明书
目录 一，产品概述 二，测量原理 三，结构与技术参数 四，流量计的选型 五，流量计的安装 六，流量计的电气连接 七，故障排除与日常维护
一、 产品概述 1． 概述 涡街流量仪表是根据卡门涡街理论，利用了流体的自然振动原理，以压电晶体或差动电容作为检测部件而制成的一种速度式流量仪表。 该仪表具有无可动部件、测量范围度大、介质适应性广、测量精度高、检定周期长、 传输信号距离远、压力损失小、结构简单、运行可靠、使用寿命长、安装维护方便等许多显著优点。可广泛应用于石油化工、治金机械、食品、造纸，以及城市管道供热、供水、煤气等行业的各种液体、气体、蒸气等单相流体的工艺计量和节能管理。 2． 产品特点 ● 采用抗机械震动，抗冲击和抗脏污的结构新设计。 ● 采用最先进的集成电路，信号处理精度高，高抗干扰性，可靠性高。 ● 可选用加宽量程型号，获得优越的小流量性能和扩宽的流量范围。 ● 可选用电容式流量计，抗震性能好，最高测量温度达到400 ℃。 二、 测量原理 涡街流量计是由设计在流场中的旋涡发生体、检测探头及相关的电子线路等组成。当液体流经三角柱形旋涡发生体时，它的两侧就成了交替变化的两排旋涡，这种旋涡被称为卡门涡街（图1）,在此基础上得出了频率与流体的流速的关系： F= St ×V/d 式中：f ————————————涡街发生频率（Hz ） V ————————旋涡发生体两测的平均流速（m/s ）St-----------------------斯特罗哈尔系数（常数） 这些交替变化的旋涡就形成了一系列替变化的负压力，该压力作用在检测深头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号） 旋涡发生体 探头 交变力 图1 三、 结构与技术参数 1． 流量计的结构形式 流量计是由表体与检测放大器及连接这两部分的连接杆组成，表体及其组成部件和连接杆均由1Cr18Ni9Ti 不锈钢材质制成，具有防腐耐用之优点；仪表根据安装方式不同分三种结构形式，分别是满管式、简易插入式、球阀插入式，结构形式如下图所示：
孔板流量计 一、用途及工作原理 孔板流量计用以测定瓦斯抽放管路中的瓦斯流量。当气体经管路通过孔板时，流速会增大，在孔板两侧产生压差，且流量与压差之间存在着一个恒定的关系，通过压差可以计算出管路中气体的流量。 二、构造 孔板流量计由孔板、取压嘴（压差计接头）和钢管组成。孔板选用304材质。 其结构简图如图所示。 1、4管路； 2、3法兰盘；5、9压差计接头；6密封圈；7连接螺栓；8孔板；10负压表 孔板流量计结构简图 孔板流量计测定装置主要组成：①孔板流量计；②U型压差计；③测压咀；⑤负压表。结构如下图所示。 1、孔板； 2、橡胶垫圈； 3、法兰盘； 4、测压咀； 5、压力表； 6、胶皮管； 7、U型管压差计；8、钢管 孔板流量计结构原理图
三、规格 通过估算抽放瓦斯量和水柱压差Δh值的测量范围，合理选择孔板直径的大小。一般 孔板压差Δh测量范围在100~1000Pa。详细见附录。 四、使用 孔板流量计先与管路连接固定好，然后将U型压差计灌半下水。排净玻璃管中的气泡后，将连接胶管插上。将两根胶管对折，一只手攥紧，将胶管的另两端插到流量计的测压 咀上。插牢后攥胶管的手松开（要使两根管同步通气），稳定后按说明书读取压差，计算。 五、注意事项 (1)在抽放瓦斯管路中安装孔板时，孔板的孔口必须与管道同心，其端面与管道轴线垂直， 偏心度﹤1－2%； (2)安装孔板的管道内壁，在孔板前后距离2D的范围内，不应有凹凸不平，焊缝和垫片 等； (3)孔板流量计的上游(前端)，管道直线长度≧20D，下游(后端)长度≧10 D； (4)要经常清理孔板前后的积水和污物，孔板锈蚀要更换； (5)抽放瓦斯量有较大变化时，应根据流量大小更换相应的孔板。 六、管道抽放瓦斯量的计算 可采用下列简易公式对移动泵站最大抽气量进行计算： q v = K h 式中：q v—气体体积流量，m3/min； K —孔板系数（出厂时已测定）； Δh —U型管水柱压差，mm。若为水银柱，应乘以13.6。
一、概述 涡街流量计是根据卡门涡街理论，利用了流体的自然振动原理，以压电晶体或差动电容作为检测部件而制成的一种速度式流量仪表。 该仪表采用独特的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的检测探头封装新技术和防护措施，保证了产品的可靠性。产品有管道式和插入式两种结构型式，每种型式都有高温、高压、防腐、防爆、温压补偿一体型等规格，又有整体和分体结构，以适应不同的测量介质和安装环境。 该仪表具有量程比宽，精度高，安装维护方便和介质适应性广等一系列优点。可广泛应用于石油化工、冶金机械、食品、造纸，以及城市管道供热、供水、煤气等行业的各种低黏度液体、气体、蒸汽等单相流体的工艺计量和节能管理。 二、工作原理 涡街流量计根据卡门涡街理论，在流体中设置旋涡发生体，当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式： f = St × V/d 式中: f 涡街发生频率 (Hz) St 斯特罗哈尔系数（常数） d 旋涡发生体迎流面宽度 V旋涡发生体两侧的平均流速(m/s ) 图1 这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过检测放大器转换、整形、放大处理后，输出脉冲频率信号，或进一步转换成与流量成正比的4 ~ 20mA.DC标准电流信号。 三、基本特点 ●安装简便，维护十分方便。 ●应用范围广，压力损失小，运行费用低。 ●结构简单牢固，无可动部件，使用寿命长。 ●采用抗机械振动，抗冲击和抗脏污的结构新设计。 ●从检测探头到运放电路实现了高度的互换性和通用性。 ●可现场显示，也可远距离传输，还可与计算机控制系统联网。 ●检测元件不直接接触测量介质，尤其适合恶劣环境下的流量测量。 ●操作简单，全部参数设定和调试在出厂前已完成，一般通电后即可正常工作。
涡街流量计安装及使用说明 涡街流量计安装环境要求： 1．尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。 2．避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。 3．避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。 4．涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装，须在其上下游2D处加设管道紧固装置，并加防振垫，加强抗振效果。 5．仪表最好安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内。 6．仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。、 （二）仪表管道安装要求： 1．涡街流量仪表对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。仪表的上下游直管段长度要求见图 注:调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游10D处。 2．上、下游配管内径应相同。如有差异，则配管内径Dp与涡街仪表表体内径Db,应满足以下关系0.98Db≤Dp≤1.05Db上、下游配管应与流量仪表表体内径同心，它们之间的不同轴度应小于0.05Db。3．仪表与法兰之间的密封垫，在安装时不能凸入管内，其内径应比表体内径大1-2mm。 （三）涡街流量计的安装步骤
1．按开口尽寸的要求在管道上进行开口，具使开口的位置满足直管段的要求。 2．将连接上法兰的整套流量计放入开好口的管道中。 3．对两片法兰两边实行点焊定位。将流量计拆下，将法兰按要求焊接好，并清理管道内所有凸出部分。 4．在法兰的内槽内装上与管道通径相同的密封垫圈，将流量计装入法兰中间，并使流量计的流向标与流体方向相同，然后用螺栓连接好。 (四）流量计在水平管道上的安装： 测量气体流量时，若被测气体含有少量的液体，流量计应安装在管线的较高处。 测量液体时，若被测液体中含有少量的气体，流量计应安装在管线的较低处。 （五）流量计在垂直管道的安装： 测量气体时，流量计可以安装在垂直管道上，流向不限。 若被测气体中含有少量的液体，气体流量应由下向上。 测量液体流向时，液体流向应由下向上。
智能型涡街流量计转换器操作使用说明书 一、性能简介 智能型涡街流量计转换器采用数字信号处理技术（DSP），设计有14级数字带通滤波器，通过快速傅立叶软件算法，提高了涡街的信号检测灵敏度，加强了涡街流量计的抗振性能，突破了传统模拟方法处理涡街信号的局限性。 智能型涡街流量计转换器在硬件上采用了可变增益放大器；以适应各种口径涡街传感器的信号强度、采用了可变频宽多级滤波器，对涡街信号进行有效的预处理。最后，在软件上采用DSP技术，实现14频段自适应带通滤波器算法。一般情况下，测量下限向下延伸至原来的1/2～1/4，从而也就扩展了涡街流量计的量程范围，采用无电位器化设计，全部调试采用按键设置完成，因此，方便了现场的调试工作，也提高了仪表的可靠性。本仪表采用中、英文操作菜单，易读易懂。 智能型涡街流量计转换器基本特点 抗振性能更好； 下限流速低，可达常规涡街流量计的1/2～1/4； 量程比宽，一般情况可达1：30～1：50； 调试操作简单，有HART通讯功能（选配）； 可配合各种涡街传感器进行各种介质测量； 基本功能 l瞬时流量显示、累积总量显示、百分比显示、频率显示； l4～20mA输出、0～5KHZ频率输出，涡街脉冲输出； 二、安装接线 智能型涡街转换器设计两个接线插座。 1、仪表接线 1.1 传感器信号输入三针插座： 涡街传感器信号线，遵循国内通用设计，用户将涡街信号线插头插入即可； 1.2. 电源、输出五针插座：
五针插座的第一针是24V电源+，第二、三针是24V电源－（COM端），第四针是电流输出端(I)，第五针是脉冲或频率输出端(P)。COM是电源、输出公共端，详见下 图： 2、仪表电源 仪表电源要求：DC24V，范围(18～30V) 3、仪表脉冲输出 仪表脉冲输出为对地（电源一端）开关输出，仪表内部有3K上拉电阻连接到电源＋端。 三、智能型涡街流量计转换器仪表参数 3.1测量显示 测量时显示：瞬时流量及单位，量程百分比值（对应电流输出和频率输出）。涡街测出频率、累积总量或涡街输出频率，上电后，最下一行显示累积总量，可用键切换至输出频率显示。（详见下图） 图键盘定义与液晶显示 说明：按一下“”键，仪表显示软件版本号后按“”键出现“参数设置”画面，然后再按“”键将光标移到“”键下面，按一下“”键进入输入密码“00000”状态，输入密码，再按“”键将光标移到“”下面，按一下“”进入选择操作菜单进行参数设置。如果想返回运行状态，将光标移到“”键下面，按一下“”键即可。 注意：LVTC智能型涡街转换器显示两个频率，一个称测出频率，一个称输出频率。 测出频率———转换器测到的信号频率，这个频率有可能是信号、噪声、工频或振动，未经智能信号处理，如实显示。 输出频率———根据涡街特征，对测出频率进行智能处理后，消除噪声或振动，输出真实的涡街频率信号。 3.2功能选择画面 按一下“”键，仪表显示软件版本号, 再按“”进入功能选择画面，然后再按“”键，进行选择，在此画面里共有2项功能可选择；
孔板流量计说明书 一、用途 标准环室孔板、法兰孔板节流装置是无刻度的流量测量装置，它与气动、电动差压变送器或双波纹管差压变送器配套使用。在冶金、化工、石油、电力工业系统连续测量介质温度≤400℃的液体、气体、蒸汽流经孔板所产生的压差，又变送器将该压差讯号转换成比例的输出信号，再有二次仪表或调节器，对被测量流量进行记录，指示或调节。 二作用原理和结构 1、基本原理 在管道内部装上孔板或喷咀等节流件，由于节流件的孔径小于管道内径，当流体流经节流件时，流束截面突然收缩，流速加快。节流件后 端流体的静压力降低，于是在节流件前后产生产生静压 力差（见图1），该静压力差与流体过的流体流量之间有 确定的数值关系、符合Q=K。△P 。用差压变送器 （或差压计）测量节流件前后的差压，实现对流量的测量。 2、节流装置的结构 节流装置的结构如图2、3所示： 图2、标准环室孔板节流装置结构示图（Pg≤25） 1、法兰 2、导管
3、前环室 4、节流件 5、后环室 6、垫 7、螺栓8、螺母 图3、标准法兰孔板节流装置示意图（Pg≥64）1、取压法兰2、孔板3、导压管4、密封垫5螺母6螺栓 三、安装要求 节流装置的安装和适用于下列管段和管件有关：节流件上游侧第一阻力件、第二阻力件，节流件下右侧第一阻力件，从节流件上游第二阻力件到下游第一阻力件之间的管段以及差压讯号管路等。
1、管道条件： （1）节流件前后的直管段必须是直的，不得有肉眼可见的弯曲。 （2）安装节流件用得直管段应该是光滑的，如不光滑，流量系数应乘以粗糙度修正稀疏。 （3）为保证流体的流动在节流件前1D出形成充分发展的紊流速度分布，而且使这种分布成均匀的轴对称形，所以 1）直管段必须是圆的，而且对节流件前2D范围，其圆度要求其甚为严格，并且有一定的圆度指标。具体衡量方法： （A）节流件前OD，D/2，D，2D4个垂直管截面上，以大至相等的角距离至少分别测量4个管道内径单测值，取平均值D。任意内径单测量值 与平均值之差不得超过±0。3% （B）在节流件后，在OD和2D位置用上述方法测得8个内径单测值，任意单测值与D比较，其最大偏差不得超过±2% 2）节流件前后要求一段足够长的直管段，这段足够长的直管段和节流件前的局部阻力件形式有关和直径比β有关，见表1（β=d/D, d为孔板开孔直径，D为管 道内径）。 （4）节流件上游侧第一阻力件和第二阻力件之间的直管段长度可按第二阻力件的形式和β=0。7（不论实际β值是多少）取表一所列数值的1/2 （5）节流件上游侧为敞开空间或直径≥2D大容器时，则敞开空间或大容器与节流件之间的直管长不得小于30D（15D）。若节流件和敞开空间或大容器之间尚有其 它局部阻力件时，则除在节流件与局部阻力件之间设有附合表1上规定的最小 直管段长1外，从敞开空间到节流件之间的直管段总长也不得小于30D（15D）。
