计算书
专业: 暖通
工程总称: 上海国际金融科技服务中心一期项目项目名称: 3、23、24、25、26#楼
设计编号: 2012-2020
设计人:
校对人:
审核人:
上海江南建筑有限公司
二O一二年十二月
当采用稀释浓度法计算排风量时，建议采用以下公式，送风量按照排风量的80%~90%选用。
L=G/（y1-y0）m3/h
式中：L为车库所需的排风量，m3/h；
G为车库内排放CO的量，mg/h；
y1 为车库内CO的允许浓度，为30mg/m3
y0为室外大气中CO的浓度，一般取2~3mg/m3
G=My mg/h；
式中：M为库内汽车排出气体的总量，m3/h；
y为典型汽车排放CO的平均浓度，m3/h，根据中国汽车尾气排放现状，通常情况下可取55000mg/m3 。
M=T1/T0 *m*t*k*n m3/h；
式中：n为车库中设计车位数；
k为1小时内出入车数与设计车位数之比，也称车位利用系数，一般取0.5~1.2；
t为车库内汽车的运行时间，一般取2~6min；
m为单台车单位时间的排气量，m3/min；
T1为库内车的排气温度，500+273=773K；
T0 为库内以20℃计的标准温度273+20=293K。
地下汽车库内排放CO的多少与所停车的类型、产地、型号、排气温度及停车启动时间等有关，一般地下停车库大多数按停放小轿车设计。按照车库排风量计算式，应当按每种类型的车分别计算其排出的气体量，但地下车库在实际使用时车辆类型出入台数都难以估计。为简化计算，m值可取1.2~1.5 m3/h台。
现在地下车库停车辆n为11。
M=（773/293）*1.5*（6/60）*1.2*11=5.22m3/h
G=My=5.22*55000=287302.7mg/h
L=G/（y1-y0）=287302.7/（30-2）=10260m3/h
所以此车库计算排风量为10260m3/h，选择风机风量为11410m3/h。
给排水设计计算书
万科红三期给排水设计计算书 一、生活给水 （一）用水量计算 1、保障房140户，2人/户，250L/人·日计，则最高日生活用水量=2X250X140/1000=70(m3/d)； 2、住宅720户，3.5人/户，250L/人·日计，则最高日生活用水量 =3.5X250X720/1000=630(m3/d)； 3、公寓324户，4人/户，300L/人·日计，则最高日生活用水量 =4X300X324/1000=388.8(m3/d)； 4、办公楼建筑面积为29938.4m2，有效面积按60%建筑面积计，人均有效面积为6m2，则实际使 用人数约为3000人，50L/人·班计，则最高日生活用水量=50X3000/1000=150(m3/d)； 5、商业建筑面积为19947.27m2，有效面积按80%建筑面积计，每m2营业厅面积6L/日，则最高 日生活用水量=19947.27X0.8X6/1000=95.7(m3/d)。 本工程分2个生活水池：生活水池和商业水池各一座，其中生活水池供保障房、住宅及幼儿园使用，公寓、办公楼和商业用水由商业水池供给。 生活水池容积：(70+630 )x20%=140m3 商业水池容积：(388.8+150+95.7)x20%=126.9m3，取130m3 （二）分区计算 地块周边市政管网水压极低，除地下车库冲洗水采用直供水外，所有楼层考虑加压供水。 住宅生活给水系统分高、低两个区：
低区： 4、5栋 3~14层， 6~8栋 2~14层，保障房3~14层 高区： 4~6栋 15~32层， 7、8栋 15~31层 商业给水系统分高、中、低两个区： 低区：-1~2层 中区：公寓：3~16层，办公楼3~11层（其中3层无卫生间） 高区：公寓：17~30层，办公楼12~22层 （Ⅰ）住宅低区： a)住宅： Ng4低= Ng5低=（4.75X4+4）X12=276 , Ng7低= Ng8低=（4.75X4+4）X13=299 Ng6低=（4.75+6）X2X13=279.5 b)保障房： Ng10低=4X10X12=480 查表得q4低≈4.4L/s ，q5低≈4.4L/s ，q6低≈4.4L/s ，q7低≈4.6L/s ，q8低≈4.6L/s ，管径为DN80 ；q10低≈6.52L/s ，管径为DN100 ； Ng总低=1909.5，查表得q总低=17.10L/s ，管径为DN150 ； 又∵H 低区=5+48.1+15+15=83.1m，实际值按计算值的1.05倍计，得H 低区 ≈87.3m ∴主泵DL65-16x6，工作时Q=9.0L/s，H=86m，N=15KW，3台，2用1备 辅泵DL50-15x6，工作时Q=3.8L/s，H=86m，N=5.5KW，1台 （Ⅱ）住宅高区： Ng4高= Ng5高=（4.75X4+4）X18=414 , Ng7高= Ng8高=（4.75X4+4）X17=391 Ng6低=（4.75+6）X2X17=365.5 查表得q4高≈5.6L/s ，q5高≈5.6L/s ，q6高≈5.2L/s ，q7高≈5.5L/s ，
楼板（0.25m厚）模板扣件钢管6m高支撑架计算书 高支撑架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。 支撑高度在4米以上的模板支架被称为扣件式钢管高支撑架，对于高支撑架的计算规范存在重要疏漏，使计算极容易出现不能完全确保安全的计算结果。本计算书还参照《施工技术》2002.3.《扣件式钢管模板高支撑架设计和使用安全》，供脚手架设计人员参考。 模板支架搭设高度为6.0米，搭设尺寸为：立杆的纵距 b=0.80米，立杆的横距 l=0.80米，立杆的步距 h=1.50米。 图1 楼板支撑架立面简图 图2 楼板支撑架荷载计算单元 （采用的钢管类型为48×3.5）
木方按照简支梁计算，木方的截面力学参数为 本算例中，面板的截面惯性矩I和截面抵抗矩W分别为: W = 5.00×10.00×10.00/6 = 83.33cm3； I = 5.00×10.00×10.00×10.00/12 = 416.67cm4； 木方楞计算简图 1.荷载的计算： (1)钢筋混凝土梁自重(kN/m)： q1 = 25.000×0.250×0.400=2.500kN/m (2)模板的自重线荷载(kN/m)： q2 = 0.350×0.400=0.140kN/m (3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN)： 经计算得到，活荷载标准值 P1 = (1.000+2.000)×0.800×0.400=0.960kN 2.强度计算 最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下: 均布荷载 q = 1.2×2.500+1.2×0.140=3.168kN/m 集中荷载 P = 1.4×0.960=1.344kN 最大弯矩 M = 1.344×0.80/4+3.17×0.80×0.80/8=0.522kN.m 最大支座力 N = 1.344/2+3.17×0.80/2=1.939kN 截面应力=0.522×106/83333.3=6.27N/mm2 木方的计算强度小于13.0N/mm2,满足要求! 3.挠度计算 最大弯矩考虑为静荷载与活荷载的计算值最不利分配的挠度和，计算公式如下: 均布荷载 q = 2.500+0.140=2.640kN/m 集中荷载 P = 0.960kN 最大变形 v =5×2.640×800.04/(384×9500.00×4166666.8)+960.0 ×800.03/(48×9500.00×4166666.8)=0.614mm 木方的最大挠度小于800.0/250,满足要求!

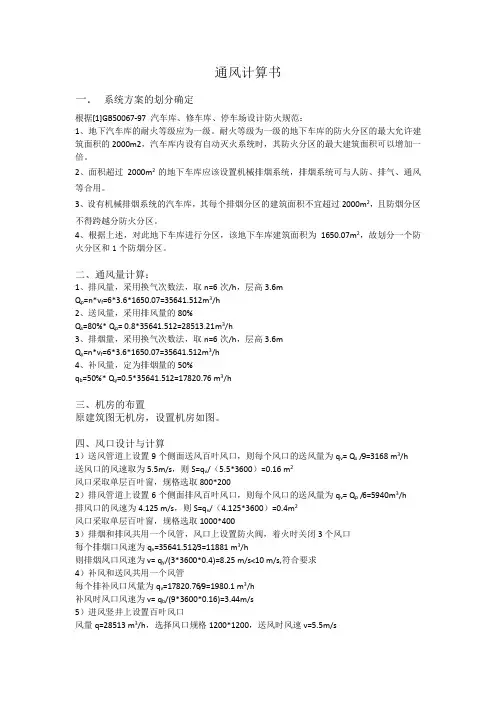

通风计算书 一．系统方案的划分确定 根据[1]GB50067-97 汽车库、修车库、停车场设计防火规范： 1、地下汽车库的耐火等级应为一级。耐火等级为一级的地下车库的防火分区的最大允许建筑面积的2000m2，汽车库内设有自动灭火系统时，其防火分区的最大建筑面积可以增加一倍。 2、面积超过2000m2的地下车库应该设置机械排烟系统，排烟系统可与人防、排气、通风等合用。 3、设有机械排烟系统的汽车库，其每个排烟分区的建筑面积不宜超过2000m2，且防烟分区不得跨越分防火分区。 4、根据上述，对此地下车库进行分区，该地下车库建筑面积为1650.07m2，故划分一个防火分区和1个防烟分区。 二、通风量计算： 1、排风量，采用换气次数法，取n=6次/h，层高3.6m Q p=n*v f=6*3.6*1650.07=35641.512m3/h 2、送风量，采用排风量的80% Q s=80%* Q p= 0.8*35641.512=28513.21m3/h 3、排烟量，采用换气次数法，取n=6次/h，层高3.6m Q y=n*v f=6*3.6*1650.07=35641.512m3/h 4、补风量，定为排烟量的50% q b=50%* Q y=0.5*35641.512=17820.76 m3/h 三、机房的布置 原建筑图无机房，设置机房如图。 四、风口设计与计算 1）送风管道上设置9个侧面送风百叶风口，则每个风口的送风量为q v= Q s /9=3168 m3/h 送风口的风速取为5.5m/s，则S=q v/（5.5*3600）=0.16 m2 风口采取单层百叶窗，规格选取800*200 2）排风管道上设置6个侧面排风百叶风口，则每个风口的送风量为q v= Q p /6=5940m3/h 排风口的风速为4.125 m/s，则S=q v/（4.125*3600）=0.4m2 风口采取单层百叶窗，规格选取1000*400 3）排烟和排风共用一个风管，风口上设置防火阀，着火时关闭3个风口 每个排烟口风速为q v=35641.512/3=11881 m3/h 则排烟风口风速为v= q y/(3*3600*0.4)=8.25 m/s<10 m/s,符合要求 4）补风和送风共用一个风管 每个排补风口风量为q v=17820.76/9=1980.1 m3/h 补风时风口风速为v= q b/(9*3600*0.16)=3.44m/s 5）进风竖井上设置百叶风口 风量q=28513 m3/h，选择风口规格1200*1200，送风时风速v=5.5m/s
