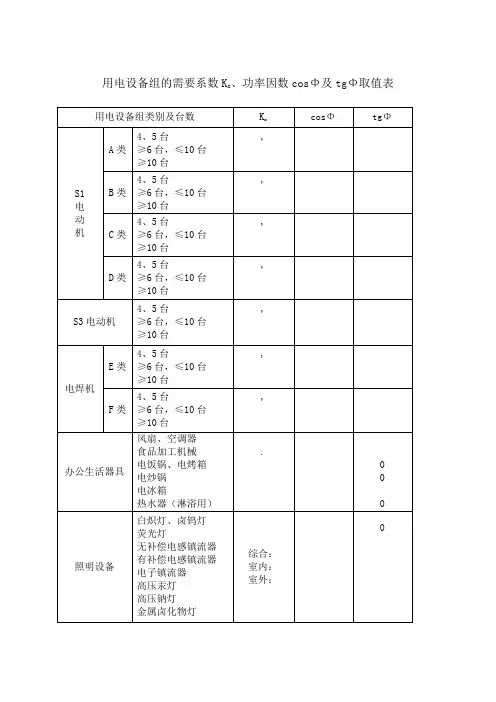

用电设备组的需要系数K x、功率因数cosΦ及tgΦ取值表
需要系数和同时系数的区别： 1、同时系数：多台设备运行时，各台设备用电的最大值不会用时出现，同时系数小于1.0的。 2、需用系数：也包含了同时系数，还有多台设备运行时，未必都是满载运行，多台用电设备的效率要小于1.0且供电线路有损耗，这几种情况构成需用系数。 需要系数，是计算实际运行时负载容量时用的，每种负荷需要系数不一样。 同时系数，是在计算各种设备的总负荷(或者小区总负荷)才用。 【安装容量】所连接的设备铭牌容量之和。国外叫TCL，total connected load。这里有争论了，备用设备算不算安装容量呢？国内有两种处理方式，其一是算上，按照运行方式取合适的需要系数，比如一用一备，就取需要系数0.5。第二种方案是不计入TCL，负荷表上单独列一栏“备用”。依照笔者海外经验，国外按照第二种方式处理。 【计算容量】依照设备实际使用率打折的容量，是30分钟用电设备的最大容量。所以，一般老同志画图不写Pjs,Qjs，Sjs，而是写P30，Q30,S30之类。国外叫MD，maximum demand，或者diversity load。 【需要系数】需要系数Kx=计算容量MD/安装容量TCL。国外的称呼也很直观DF,demand factor或者diversity factor。 【同时系数】同时系数用于干线或者变电所，Kt=系统各部分最大需量之和/整个系统最大需求量。国外没有同时系数的概念，只有需要系数的概念，实际也没必要那么折腾，在负荷表上可以看到它就是国内的需要系数。只不过，从终端配电箱，到二级配电箱，再到母线乃至主配电盘，各级的需要系数取不同值罢了。 各级需要系数的取值很有讲究，如果很粗糙，不加分析的乱用，会造成计算负荷很大，保护电器和导线越往上级越放大很多。所以，很多需要系数法计算结果都偏大。大家可以参考朱甫泉老先生在《建筑电气》上一篇文章，谈到需要系数法计算负荷的问题，还列举了很多工程实例。需要系数的取值，需要大量的进行工程调研，从而总结出一个合理的值。 配电箱系统图中pe,kx,pjs,ljs什么意思： Pe有功功率、Kx需要系数、Pjs计算功率、Ijs计算电流。还有CosΦ表示功率因数。 它们之间的关系如下： Pj=Kx*Pe. Ij=Pj/(1.732*Ue*cosφ) , ue=380V为额定电压。 配电箱规格 Pn=62kw代表这个配电箱的安装容量62kw， Kd=0.9 需要系数， Cos=0.85 功率因数，
用电设备名称数量（台） 型号及技术参数数据合计功率（kw) 型号单机功率额定电压 蛙式夯土机2台HW-32 1.5380V 2×1.5kw=3kw 施工电梯1台SCD200/200 4×11kva 380V 4×11KW=44kw 砼搅拌机1台JZC750 15KW 380V 2× 15KW=30KW 砂浆搅拌机2台250L 4kw 380V 2×4kw=8kw 插入式振捣器2台4-6m 60 0.8kw 380V 2×0.8kw=0.8kw 平板振动器1台PB3.0 2.2KW 380V 1×2.2K=2.2KW 钢筋弯曲机1台GW40L-1 3KW 380V 钢筋调直机1台GT4/14 4 380V 钢筋切断机1台QJ407 380V 闪光对焊机1台UN1-100 11 380V 圆盘锯2台YB2522 1.6 380V 电锯MB504 7 380V 交流电焊机2台BX3-120-19 380V 18 真空吸水泵2台HZX-60A380V 小型电动工具20KW 办公用电及照明100KW
用电项目的需要系数表（表二） 用电设备组名称Kx COSθtgθ混凝土搅拌机及灰浆搅拌机、地泵 10台以下0.7 0.68 1.08 10台以上0.6 0.65 1.17 破碎机、筛洗石机、泥浆机、压缩机、输送机、木工机械、夯土机械10台以下0.7 0.7 1.02 10台以上0.65 0.65 1.17 提升机、起重机、挖掘机 10台以下0.3 0.7 1.02 10台以上0.2 0.65 1.17 电焊机及焊接设备 10台以下0.45 0.45 1.98 10台以上0.35 0.4 2.29 4、负荷计算 4.1各用电设备组的负荷计算 4.1.1各用电设备组的负荷计算式 有功功率计算 P jS =k x∑Pe 无功功率计算 Q jS =P jS tgθ 视在功率计算 S jS =JS JS Q P2 2+ 式中P js —用电设备组的有功计算负荷kW； Q js —用电设备组的无功计算负荷kVar； S jS —用电设备组的视在计算负荷kVA； K x —用电设备组的需要系数。 4.1.2电焊机及焊接设备组 查表K X =0.45；COSθ=0.45；tgθ=1.98； 先将Jc=50%统一换算到Jc=100%的额定容量； P e3=100 / 50×P n =5.0×18=12.7 (kw) 计算荷载：P js2=K X ×P e2 =0.45×12.7=5.71 (kw) Q js2=P js2 ×tgθ=5.712×1.98=11.3 (kvar)
怎样计算用电负荷呢? 编辑：B2B99商业服务站文章来源：网络我们无意侵犯您的权益,如有侵犯 请[联系我们] 怎样计算用电负荷呢? 1、考虑三相负荷平衡原则，应该将空调、热水器分别接到A,B,C三相中，即A、B分别带17台空调，C只带16台空调； 2、同理，A只带16台热水器，B、C均带17台热水器； 3、按上面的接法，A相安装容量=17*2000+16*1500=58000W；B相安装容量=17*2000+17*1500=59500W；C相安装容量=16*2000+17*1500=57500W； 4、按照带较大负荷的B相进行线路计算； 5、考虑【需用系数】0.85，【同时系数】0.85（根据使用情况选择）； 6、考虑功率因数0.8； 7、计算电流Ijs=（59500*0.85*0.85）/（220*0.8）=244.3A； 8、选（4+1）电缆，相线截面120的，即YJV-4*120+1*70就可以。 9、电表要用带互感器的三相电表，电流互感器变比为300/5. 补充： 这说明实际的【需用系数】、【同时系数】比较低，大致在0.5~0.6左右。 前面的计算取0.85是假设，实际上民用建筑配电通常都在0.45~0.75之间。同类设备多的，相应系数比较小。 计算负荷的需要系数法 1．设备组设备容量 采用需要系数法时，首先应将用电设备按类型分组，同一类型的用电设备归为一组，并算出该组用电设备的设备容量。 对于长期工作制的用电负荷（如空调机组等），其设备容量就是设备铭牌上所标注的额定功率。对于断续周期制的用电设备，其设备容量是 对于照明设备：白炽灯的设备容量按灯泡上标注的额定功率取值；带自感式镇流器的荧光灯和高压汞灯等照明装置，由于自感式镇流器的影响，不仅功率因数很低，在计算设备容量时，还应考虑镇流器上的功率消耗。因此，对采用自感式镇流器的荧光灯装置，其设备容量取灯管额定功率的1．2倍，高压汞灯装置的设备容量取灯泡额定功率的1．1倍。 2．用电设备组的计算负荷 根据用电设备组的设备容量，即可算得设备的计算负荷： 有功计算负荷(12-1) 无功计算负荷 视在计算负荷 或 计算电流(12-2) 式中——设备组的需要系数； ——设备组设备容量（KW）； ——用电设备功率因数角； U——线电压（V）；
住宅用电负荷需要系数选择表 说明： 1．表中通用值系目前采用的住宅需用系数值，推荐值是为计算方便而提出，仅供参考。 2．住宅的公用照明及公用电力负荷需要系数，一般可按0.8选取。 3．本表摘自《全国民用建筑工程设计技术措施·电气》（2003）。 规划单位建设用地负荷指标 1．城市建设用地包括：居住用地、公共设施用地、工业用地、仓储用地、对外交通用地、道路广场用地、市政公用设施用地、绿化用地和特殊用地八大类。不包括水域和其它用地。 2．超出表中三大类建设用地以外的其它各类建设用地的规划单位建设用地负荷指标的选取，可根据所在城市的具体情况确定。 3．ha——公顷。
规划单位建筑面积负荷指标 注：超出表中三大类建筑以外的其它各类建筑的规划单位建筑面积负荷指标的选取，可结合当地实际情况和规划要求，因地制宜确定。 各类建筑物的用电指标 注：表中所列用电指标的上限值是按空调采用电动压缩机制冷时的数值。当空调冷水机组采用直燃机时，用电指标一般比采用电动压缩机制冷时的用电指标降低25—35V A/m2。 说明： 1．“规划单位建设用电、建筑面积负荷指标”仅可用于规划设计阶段，该表摘自于《城市电力规划规范》GB50293—1999。 2．单体建筑物方案设计时，可采用本图集“各类建筑物的用电指标”表进行负荷估算。该表摘自《全国民用建筑工程设计技术措施·电气》（2003）。
有线电视网的光节点，可以覆盖的用户数在800～2000，由于电视普及率大大高于电话普及率，光节点覆盖半径在1km范围，就可以拥有大量的用户。同轴电缆每500m设置一级放大器，最多可以达4级，由于同轴电缆的每公里造价比铜缆贵，同轴电缆的长度也不宜太长。 对于光节点的覆盖户数，目前业界的一种倾向认为500户一个光节点为标准。这实际上是国外的一种经验模式，而国内城市一般人口密度高、住宅密度大，如果按500户一个光节点规划设计，其费用投入将十分巨大。我们认为在现阶段根据住宅片区地理情况及用户经济情况的不同，光节点之下三级放大器级联，覆盖半径0.8km左右、覆盖户数1000～2500户左右较为适宜。对于用户经济条件好、知识层次高的住宅片区，片区规划时可将光节点所带的用户数设计得少一些；对于城郊地段可将光节点所带用户数设计得多一些。随着网络系统的发展，待时机成熟时，再按每个光节点平均500户的规模逐渐拆分。 对于用户数较多的小区，随着多功能业务的逐渐开展，可在光站内部选择安装一个甚至两至四个反向光发射模块。这样网络结构基本不变，表面上看光节点覆盖的户数不变，而实际上回传通道一分为二，不仅使反间汇聚噪声一分为二，而且反向带宽也扩展了一倍。
民用建筑照明负荷需要系数 表3-5 民用建筑照明负荷需要系数 建筑物名称需要系数(Kd) 备注 单身宿舍楼0.6~0.7 一开间内I一2盏灯，2一3个插座 一般办公楼0.7~0.8一开间内2盏灯，2一3个插座 高级办公楼0.6~0.7 科研楼0.8-0.9一开间内2盏灯，2一3个插座 发展与交流中心0.6~0.7 教学楼0.8-0.9三开间内6-11灯，1一2个插座 图书馆0.6~0.7 毛儿所、幼儿园0.8-0.9 小型商业·务业用房0.85-0.9 综合商业、服务楼0.75-0.85 食堂、餐厅0.8-0.9 高级餐厅0.7~0.8 一般旅馆、招待所0.7~0.8 一开间I盏灯，2一3个插座，集中卫生间高级旅馆、·招待所0.6-0.7带卫生间 旅游宾馆0.35-0.45单间客房4一5盏灯，4一6个插座 电影院、文化馆0.7~0.8 剧场0.6~0.7 礼堂0.5~0.7 体育练习馆0.7~0.8 体育馆0.65-0.75 展览厅0.5-0.7 门诊楼0.6~0.7 一般病房楼0.65-0.75 高级病房楼0.5-0.6 锅炉房0.9-1
民建用电设备需要系数（K d） 表3-6 民用建筑用电设备的需要系数 序 号 用电设备分类:需要系数（kd）cosφtanφ 1 通风和采暖用电 各种风机，空调器0.7~0.8 0.80.75恒温空调箱0.6一0.7 0.950.33冷冻机0.85-0.9 0.80.75集中式电热器 1.0 1.00分散式电热器(20kw以下) ().85 -0.95 1.00分散式电热器(100kw以上) 0.75-0-85 1.00小型电热设备0.3~0.5 0.950.33 2 给排水用电 各种水泵(15kW以下) 0.75-0.80.80.75各种水泵(17kw以上) 0.6-0.70.870.57 3 起重运输用电 客梯(1.5t及以下) 0.35·0.5 0.5 1.73客梯(2t及以上) 0.6 0.7 1.02货梯0.25~0.35 0.5 1.73输送带0.6-0.65 0.750.88起重机械0.1-0.2 0.5 1.73 4 锅炉房用电0.75-0.850.850.62 5 消防用电0.4-0.60.80.75 6 厨房及卫生用电 食品加工机械0.5-0.7 0.800.75电饭锅、电烤箱0.85 1.00电炒锅0.70 1.00电冰箱0.6-0.70.7 1.02热水器(淋浴用) 0.65 1.00除尘器0.30.850.62 7 机修用电: 修理间机械设备0.15-0.200.5 1.73
需要系数、同时系 几个定义：【安装容量】所连接的设备铭牌容量之和。国外叫TCL，total connected load。这里有争论了，备用设备算不算安装容量呢？国内有两种处理方式，其一是算上，按照运行方式取合适的需要系数，比如一用一备，就取需要系数0.5。第二种方案是不计入TCL，负荷表上单独列一栏“备用”。依照笔者海外经验，国外按照第二种方式处理。【计算容量】依照设备实际使用率打折的容量，是30 分钟用电设备的最大容量。所以，一般老同志画图不写Pjs,Qjs，Sjs，而是写P30，Q30,S30 之类。国外叫MD，maximum demand，或者diversity load。【需要系数】需要系数Kx=计算容量MD/ 安装容量TCL 。国外的称呼也很直观DF,demand factor 或者diversity factor。【同时系数】同时系数用于干线或者变电所，Kt=系统各部分最大需量之和/整个系统最大需求量。国外没有同时系数的概念，只有需要系数的概念，实际也没必要那么折腾，在负荷表上可以看到它就是国内的需要系数。只不过，从终端配电箱，到二级配电箱，再到母线乃至主配电盘，各级的需要系数取不同值罢了。各级需要系数的取值很有讲究，如果很粗糙，不加分析的乱用，会造成计算负荷很大，保护电器和导线越往上级越放大很多。所以，很多需要系数法计算结果都偏大。大家可以参考朱甫泉老先生在《建筑电气》上一篇文章，谈到需要系数法计算负荷的问题，还列举了很多工程实例。需要系数的取值，需要大量的进行工程调研，从而总结出一个合理的值。用电设备的额定功率Pe 是指这个设备的输出容量，它与输入容量之间有一个效率n1；用电设备不一定满载工作，存在一个负荷系数Ks；用电设备组的全部设备并不同时运行，存在同时运行系数Kt；向用电设备供电的线路有损耗，存在线路效率n2。所以用电设备的有功功率需要量为P30=Pe*Ks*Kt/(n1*n2) 我们令需要系数Kx＝Ks*Kt/(n1*n2 需要系数的值总小于1，它不仅与设备的负荷率、效率、台数、工作情况及线路损耗有关，而且与维护管理水平等因素也有关系。一般同类型建筑、同类型用电设备（组），需要系数很接近，可通过实测统计用一个典型值来表征实际上应该说同时系数隶属于需要系数，是为了考虑设备组之间的同时使用，用于计算干线负荷。二者的关系：需要系数=(k1xk2)/(q1xq2) q1：设备输出容量与输入容量之间的效率q2：用电设备不一定满载工作，之间存在的复合系数k1：同时运行系数k2：用电设备有线路损耗，线路效率这个值总小于1，不仅与设备的符合率、效率、台数、工作情况和线路损耗有关，还与维护管理水平等因素有关。单栋楼的话，只需考虑需要系数（5 楼给的就是需要系数）；而同时系数是在计算变压器容量等，建筑群的时候考虑的东西。可取0.9 左右。进行住宅电气设计时，对于负荷计算，尤其是其中的需要系数如何确定，每个电气设计人员都不可回避的，需要系数是一个至关重要的数据，直接影响到负荷计算结果。而恰恰就是这个关键系数，在现行电气设计手册中，表述得较为笼统、模糊。如一些手册中推荐，住宅需要系数Ｋ选取方法为:“20 户以下,取0.6 以上;20～50 户,取0.5～0.6;50～100 户,取0.4～0.5;100 户以上,取0.4 以下”。该方法有以下不足之处:(1)不确定性过强。如95 户、200 户时, Ｋ值分别应为多大?无从得知。(2)可能导致反常结果。例如,按上述方法,95 户、100 户时,Ｋ值分别可取0.43、0.4,每户安装功率取6ｋＷ,则95 户时的Ｐｊｓ=95×6×0.43=245.1ｋＷ, 而100 户时的Ｐｊｓ=100×6×0.4=240ｋＷ。即95 户计算功率反而大于100 户计算功率,这显然是不合常规的，而其根源就在于需要系数Ｋ的不确性。以下是推导数据，属“经验型”与“数学型”之结合的结果，能较客观地虚拟了实际工程情况，提供了较高的模拟精度，方便工程设计。例如，某住宅小区共有1000 户，拟由两台变压器供电，每台大致承担500 户的负荷，则在负荷计算时，宜选取表中Ｎ=500、Ｋ=0.24 这组数据，而不是Ｎ=1000、Ｋ=0.19。表1 需要系数参照表户数(Ｎ)≤6 9 12 15 18 21 24 27 需要系数(Ｋ)1 0.89 0.82 0.76 0.72 0.68 0.66 0.63 户数(Ｎ)30 34 38 42 46 50 54 58 需要系数(Ｋ)0.61 0.58 0.56 0.55 0.52 0.51 0.50 0.49 户数(Ｎ)62 66 70 74 78 82 90 95 需要系数(Ｋ)0.48 0.47 0.46 0.45 0.45 0.44 0.43 0.42 户数(Ｎ)100 110 120 130 140 150 160 180
附录： 各类建筑用电指标、照明负荷需要系数表 各类建筑用电指标、照明负荷需要系数表 建筑类别用电指标（W/㎡）负荷类别规模需要系数Kx 功率因数 cosφ 备注 公寓30～50 照明（含插 座）/0.6～0.7 0.85 用电指标 含建筑内 所有非工 业电力设 备照明负 荷含插座 容量，荧光 灯就地补 偿或采用 电子镇流 器，剧场照 明不含舞 台照明 旅馆 40～70 一般0.7～0.8 大中型0.8～0.9办公30～70/0.7～0.8 商业 40～80一般 0.85～0.95 60～120大中型 体育40～60/0.65～0.75 剧院60～100/0.6～0.7医院50～80/0.5～0.7 高等学 校 20～40/0.8～0.9中小学20～30/0.6～0.7展览馆50～80/0.6～0.7演播室250～500/0.6～0.7汽车库8～15/0.6～0.7 照明干线/面积＜500㎡1～0.9 /500～3000㎡0.9～0.7 / 3000～15000 ㎡ 0.75～0.55 /＞15000㎡0.6～0.4 舞台照明//＜200KW1～0.60.9～1设置就地 补偿装置//＞200KW0.6～0.40.9～1 注：1、表中所列用电指标的上限值是按空调采用电动压缩机制冷时的数值。当空调冷水机组采用直燃机时，用电指标一般比采用电动压缩机制冷时的用电指标降低25~35VA/㎡。 2、照明负荷需要系数的大小与灯的控制方式和开启率有关，大面积集中控制的灯比相同建筑面积的多个小房间分散控制的灯的需要系数大。插座容量的比例大时，需要系数的选择可以偏小些。
系统图样式：
