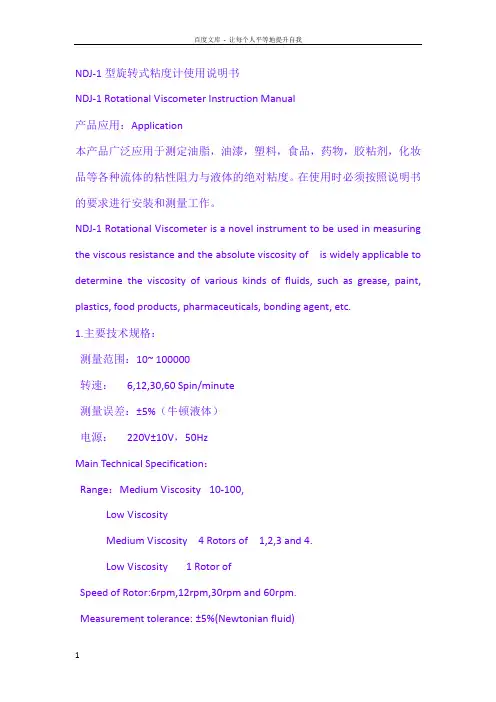

NDJ-1型旋转式粘度计使用说明书
NDJ-1 Rotational Viscometer Instruction Manual
产品应用：Application
本产品广泛应用于测定油脂，油漆，塑料，食品，药物，胶粘剂，化妆品等各种流体的粘性阻力与液体的绝对粘度。在使用时必须按照说明书的要求进行安装和测量工作。
NDJ-1 Rotational Viscometer is a novel instrument to be used in measuring the viscous resistance and the absolute viscosity of fluid.It is widely applicable to determine the viscosity of various kinds of fluids, such as grease, paint, plastics, food products, pharmaceuticals, bonding agent, etc.
1.主要技术规格：
测量范围：10~ 100000 map.s
转速：6,12,30,60 Spin/minute
测量误差：±5%（牛顿液体）
电源：220V±10V，50Hz
Main Technical Specification：
Range：Medium Viscosity 10-100,000mPa.s
Low Viscosity 0.1-100mPa.s
Medium Viscosity 4 Rotors of No.s 1,2,3 and 4.
Low Viscosity 1 Rotor of No.0
Speed of Rotor:6rpm,12rpm,30rpm and 60rpm.
Measurement tolerance: ±5%(Newtonian fluid)
Power Supply:220V±10%V.50Hz
2.安装：
1) 从包装箱中取出机箱底座与支柱。
2) 将三只水平调整脚旋入底座螺丝孔中（图一）
3) 主机安装：
a. 旋松机箱中螺钉取出主机。
b. 旋松手柄固定钮，将电源线嵌入手柄夹头槽内
c. 将手柄穿入夹头槽底圆孔中
d. 旋紧手柄固定钮夹紧手柄，并使主机基本保持水平
e. 拆除指针主杆上的橡皮圈和主机下端的黄色包装套圈。
警告！在未拆除上述两项前不可通电开机，否则将损坏机器。
f. 接上电源，调整水平调整脚，使水准器中水平泡居于中心圆圈中。Installation:
1) Take out the support stand, column from the packing box.
2) Screw the column into the hole at the rear of the support stand with the teethed side facing the front of the support stand. Tighten the 3 adjustments underneath the stand support.
3) Installation of Main Body:
a. Take out of the main body and loose the screw.
b. Loose the fixed button and embed the power cord into the groove of the clamp.
c. Let the handle get through the hole of groove of the clamp.
d. Tighten the fixing screw on lever and keep the main body horizontal.
e. Remove the rubber band on the indicator control lever, release the yellow screw at the lower end of the instrument and lastly remove the yellow packing ring.
Warning！
Do not power on before the 2 operations above, otherwise damage will be caused.
f. Power on, make adjustment of the support stand and make sure the leveling bubble is in the center.
3. 操作：
1) 首先将保护架右旋上仪器下端。
2) 准备被测液体，选择直径>or=70mm 的圆柱型容器。
3) 按测量要求的精度，准确控制被测液体的温度
4) 估计被测液体黏度值的大致范围参考量程表选好转子号，并将转子左旋入连接螺杆(图4).然后旋转升降钮（图5），使仪器慢慢地下降，逐渐浸入测量液体中，直至转子液面标志和液面平为止。（图4）按下指针锁定杆，开启电源开关，放开指针锁定杆，使转子在液体中旋转，一般20~30秒的运转，待指针趋于稳定。按下指针锁定杆，使读数固定下来，再关闭电机，使指针停在读数窗范围内，直接读出数据。当电机关停后，如指针不处于读书窗内，应继续按住指针锁定杆，反复开启和关闭电机，使指针处于读数窗内。如选用6和12转/分时，可直接读取读数，不需锁定指针。
5) 读数指针一般在30~90分度之间为佳，否则可变换转子号和转速达到这个要求。
6) 当不能预知被测液体粘度值时，应试用由小到大的转子和转动变速钮（图5），由慢到快的变化转速顺序来测定粘度值。
Operation：
1) Firstly，Spin the protector pole to right just right under the instrument.
2) Prepare the fluid to be measured ,put it in a beaker or cylindrical container with its diameter not less than 70mm.
3) According to the requested precision of measurement, the temperature of the fluid to be measured should be precisely under control.
4) First estimate the approximate range of viscosity of the fluid to be measured, then select the appropriate rotor and speed according to table of range. Screw the selected rotor into the connecting worm(Turn left to install and right to remove).Turn the elevation knob, slowly lower the instrument, the rotor will gradually dip into the fluid surface, then adjust the leveling speed changing knob making the required speed upward to align with the indication point for speed, release the indicator control rod causing the rotor to rotate in the fluid. After several rotation(Generally 20-30seconds) until the indicator tends to be stable(or make readings at specified time).Press indicator control rod(Caution: 1. Do not use excessive force. 2.When the speed is quite slow, it is not necessary to use control rod. The readings can be directly made), causing the reading to settle, switch off
the motor, the indicator will stay at the readout window and then reading can be taken. After the motor has switched off but the indicator does not stay at the readout window, press the indicator control rod continuously and repeatedly switch off the motor. After several practices the user will skillfully manage the technique of keeping the indicator too stay in the window for reading.
5) When the value indicated by the indicator is too high or too low, change the rotor or speed so the reading is preferable range of 30-90 graduation. 6) When the approximate viscosity of the fluid to be measured is difficult to estimate, suppose a higher viscosity first, then try the rotor of lower No. to higher No. and lower speed to higher speed. The principle is that for the fluid of high viscosity select small rotator and low speed. For the fluid of low viscosity select large rotor and high speed.
4. 注意事项：
1) 本仪器使用于常温环境下（10-30?C）.
2) 测定时必须装上保护架，否则测定粘度将因容器的直径变化而变化。
3) 转子在安装和拆除时应将转子连接螺杆向上抬起，避免转轴轴尖碰损，浸入液体时避免气泡粘附于转子上。
4) 仪器不得测放或倒放，特别是在装上转子时。
5) 装上转子后，不要在未浸入液体的情况下，开机旋转。
6) 每次使用完毕小心拆下转子，彻底清洗，用吹风机吹干，垂直安放在转子架上。
7) 搬运仪器时应装上黄色包装套圈和橡皮圈锁定指针锁定杆。
8) 直接测定被测液体的，不要以恒温槽的温度代替被测液体的温度。
9) 在测试中非牛顿液体的表现粘度往往因切变速率和测定时间长短等因素的不同而变化，属正常情况，非仪器故障。
10) 严格按照使用要求操作使用。
Points for Attention：
This instrument should be used in regular temperature(Normally 10-30 ?C). The protector should be applied in the course of measurement, otherwise the viscosity will vary with the diameter of the container.
Care should be taken in installing and removing the rotor. To install and remove the rotor the connecting worm should be slightly lifted to avoid he shaft tip damaged.
When the rotor is installed, the instrument should not be placed on its side or upside down.
After installation of rotor do not power on in the case that the rotor is not dipping into the fluid.
After each operation, clean the rotor immediately (don't clean the rotor when it is on the instrument). After cleaning, put the rotor on the rotor rack properly.
When moving or transporting the instrument, use a rubber band to wrap the indicator control rod and keep it tightening, sleeve it into the yellow packing ring and lift the connecting worm.
Precisely control the temperature of the fluid to be measured.
Most of the high viscosity fluid, such as suspension, emulsion, high polymer, etc., are usually "Non-Newtonian fluid", their variation of viscosity is according to the shear rate and change of time. Therefore measurement under different rotor, speed and time may give non-uniform results. This is normal, and it is no the fault of the instrument.
Strictly adhere to the operation instructions for measurement.
NDJ-1型旋转式粘度计用途： ＮＤＪ－１型旋转式粘度计是用于测量液体的粘性阻力与液体的绝对粘度的新型仪器。广泛适用于测定油脂、油漆、食品、药物、胶粘剂等各种流体的粘度。 NDJ-1型旋转式粘度计结构原理: 1．利用齿轮系统及离合器进行变速，由专用旋转旋钮操作，分四档转速，根据测定需要选择。 2．按仪器不同规格附有０至４号五种转子，可根据被测液体粘度的高低随同转速配合选用。 3．仪器装用指针固定控制机构，为精确读数用。当转速较快时（３０转／分，６０转／分）无法在旋转时进行读数，这时可按下指针控制杆，使指针固定下来，便于读数。 4．保护架是为了稳定测量和保护转子。使用保护架进行测定能取得较稳定的测量结果。黄色保护圈是为了保护仪器轴连接杆不受外力侵击而影响仪器精度稳定。 5．仪器可手提使用，配有固定支架及升降机构，一般在实验室中进行小量和定温测定时应固定使 用。 NDJ-1型旋转式粘度计安装: １．从包装箱中取出存放箱、支架和调节螺钉二只。 ２．将二只调节螺钉旋入支座的底脚。 ３．检查升降夹头的灵活性和自锁性，发现过松或过紧现象可用十字螺丝刀调整夹头紧松螺钉，使其能上下升降，一般略偏紧为宜，以防装上粘度计后产生自动坠落。 ４．打开存放箱，取出粘度计，将粘度计装入升降夹头上，用手柄固定螺钉拧紧（应尽可能水平），拿下指针控制杆上的橡皮筋，取下粘度计下端的黄色保护圈，然后取出存放箱中的保护架旋在粘度计上。 ５．用调节螺钉调节水平泡，保持粘度计水平。 NDJ-1型旋转式粘度计操作使用: １．准备被测液体，置于直径不小于７０ｍｍ高度不小于１３０ｍｍ的烧杯或直筒形容器中，准确地控制被测液体温度。 ２．将保护架装在仪器上（向右旋入装上，向左旋出卸下）。 ３．将选配好的转子旋入轴连接杆（向左旋入装上，向右旋出卸下）。旋转升降旋钮，使仪器缓慢地下降，转子逐渐浸入被测液体中，直至转子液面标志和液面平为止，再精调水平。接通电源，按下指针控制杆，开启电机，转动变速旋钮，使其在选配好的转速档上，放松指针控制杆，待指针稳定时可读数，一般需要约３０秒钟。当转速在“６”或“１２”档运转时，指针稳定后可直接读数；当转速在“３０”或“６０”档时，待指针稳定后按下指针控制杆，指针转至显示窗内，关闭电源进行读数。注意：按指针控制杆时，不能用力过猛。可在空转时练习掌握。 ４．当指针所指的数值过高或过低时，可变换转子和转速，务使读数约在３０～９０格之间为佳。 ５．使用０号转子和低粘度液测试附件可按下列步骤操作。 ５．１将０号转子装在连接螺杆上（向左旋转装上）。 ５．２将固定套筒套入仪器底部圆筒上，并用套筒固定螺钉拧紧。 ５．３配用有底外试筒时，应在外试筒内注入２０～２５ｍｌ的被测液体后再按下列步骤操作。配用无底外试筒时，可直接按下列步骤操作。 ５．４将外试筒套入固定套筒并用试筒固定螺钉予以拧紧，旋紧时必须注意试筒固定螺钉之锥端旋入外试筒上端之三角形槽内（可在侧面的圆孔中观察试筒三角槽是否位于圆孔中心）。控制好被测液体温度后即可进行测试。
品氏粘度计 一、毛细管法测定黏度原理 溶胶黏度的测试对用溶胶一凝胶法制备薄膜和杂化材料等具有十分显着的影响，例如制备薄膜时，需要溶胶黏度的在(2～5)×10_3Pa·S之间，否则不能获得均匀的薄膜。而制备纤维时，则需要溶胶的黏度在0．1～l00Pa·S之间才能拉丝，否则容易断裂或者不能拉丝。 毛细管黏度计实验室中测定液体、溶液或胶体溶液的黏度时，用毛细管黏度计最方便。从物理学知道，毛细管黏度计的基本公式是Poiseuille公式 式中，r、l分别为毛细管的半径和长度；v为在t秒内液体所流过的毛细管体积；p为毛细管两端的压力差。据此式可以测出液体的黏度。但液体黏度的绝对值不易测定，一般都用已知黏度的液体测出黏度计的毛细管常数，然后令待测液体在相同条件下流过同一支毛细管。因为同一毛细管的r、l、v一定，故液体在毛细管中的流动仅受压力差的影响，在此处压力差即为重力，即p=ghp，故可据下式求出待测液体的黏度 式中，、、分别为标准液体(如纯水、纯苯等，其黏度已知)的黏度、密度和流过一定体积毛细管所经过的时间。、、为待测液体的黏度、密度和流过同一体积毛细管所经过的时间。若溶液很稀，则，这时 所以，只要测出标准液体(已知)和待测液体的流经时间，便可据式(12—3)算出待测液体的黏度。常常用做标准液体的水在20℃时其黏度分别为 二、使用步骤/方法 1、将粘度计用洗液和蒸馏水洗干净，然后烘干备用。（使用前必需将粘度计洗净， 一般先用能溶解粘度计内残留物的溶剂（盐酸）反复洗涤，再用自来水冲洗，蒸馏水冲一下，放入烘箱，升温至150℃左右即可） 2、调节恒温槽至(25.0±0.1)℃。
3、用移液管取一定量(10ml)待测液放入粘度计中，然后把粘度计垂直固定 在恒温槽中，恒温5min～10min。 4、用打气球接于D管并堵塞2管，向管内打气。待液体上升至C球的2/3处，停止打气，打开管口2。利用秒表测定液体流经两刻度间所需的时间。 重复同样操作，测定5次，要求各次的时间相差不超过0.3s，取其平均值。 5、将粘度计中的待测液倾入回收瓶中，用热风吹干。再用移液管取10mL蒸馏水放入粘度计中，与前述步聚相同，测定蒸馏水流经m1至m2所需的时间，重复同样操作，要求同前。 二、装油：（除乌氏直接从精管子倒入外） 用带有小嘴的橡皮球（洗耳球）或注射器连结精管子上小玻璃管，左手拿着粘度计，并用食指堵 住粗管子口，将粘度计倒过来，把有毛细管的长玻璃管伸入样品内，拉动注射器，把样品吸到第二个 圈线（使液面与圈线相切），然后竖起来即可。逆流装好后，用夹子夹紧乳胶管，套在吸样品的管子上。 三、恒温及调垂直： 把装好样品的粘度计放到恒温槽架子上（夹子上），把毛细管左、右、前、后调垂直，在测定温 度下恒温10分钟，开始测定，记下第一到第二圈间流出时间，一般进行三次（去掉不正常数）取平 均数。
旋转粘度计NDJ-5S使用标准操作规程 1.目的 制定旋转粘度计NDJ-5S使用标准操作规程，使操作达到规范化、标准化，确保数据的准确性。 2.范围 本规程适用于上海地学仪器研究所NDJ-5S旋转粘度计的操作。本仪器具有测量灵敏度高。测定结果可靠，使用操作方便，是用来测量牛顿型液体的绝对粘度和非牛顿型液体的表观粘度的仪器。 3.内容 仪器的操作的使用 开机：开机前，将黄色保护盖帽取下，显示屏亮。但电机不工作，预热20min. 准备被测液体，将被测液体置于直径不小于60mm,高度不低于120mm的烧杯或直筒形容器中。 准确地控制被测液体的温度，恒度至25℃±1℃。 仔细调整仪器的水平，检查仪器的水准器气泡是否居中，保证仪器处于水平的工作状态。 参照量程表（表1），选择适配的转子连接头（向右旋装上，向左旋卸下）。估算样品的粘度范围，根据合适的粘度范围选择相应的转子和转速，当估计不出被测液体的大致粘度时，应视为较高粘度，试用由小到大的转子（转子号由高到低）和由慢到快的转速。原则上高粘度的液体选用小转子（转子号高），则转速，低粘度的液体选用大转子（转子号低），快转速。 （表1）NDJ-5S量程表
缓慢调节升降旋钮，调整转子在被被测液体中的高度，直至转子的液体标志（凹槽中部）与液面相平。 参数设定及测定 打开仪器背面的电源开关，进入等待状态，仪器采用中英文显示。 按“▲”或“▼”键选择所需语言模式，按“1#”处， 按“?”或“?”键选择所需转子号，转子号为５种，即“1#、2#、3#、4#及0#“转子。 按“▲”或“▼”键可切换到转速位置。例台光标停在“60转/分”处，按“?”或“?”键可旋转所需的转速。NDJ-5S转速分为9档，分别为转/分、转/分、转/分、3转/分、6转/分、12转/分、30转/分、60转/分及自动档。 当选择好转子和转转速档位后，按“ok/确定“键，转子开始旋转，仪器开始测量，当右边坚条方块显示光标由下向上升至落刻度时，屏幕显示的粘度值即为测量什。测量 时按”开始/停始“键，仪器将会停止测量；如按” 转子号和转速进行测量。 每个试样应测量两次，测量结果取两次测量的算术平均什。两次测量结果之差小于或等于两次测量结果平均什的10%，否则测量第三次。 仪器具有超称报警功能，若测量值大于100%，测量值显示over。为保证测量精度，测量时量程百分比读数应控制在20%-90%之间，能控制在35%-75%之间为较理想值。 在任何状态下，按“开始/停始”键，程序将从起状态开始运行，操作界面回到用户选择工作状态。 每次使用后应旋出转子，及时清洁转子和保护架，转子擦干净后放回到转子架中。即忌用硬物刮、擦转子，以免破坏转子结构。不可把转子留在仪器上进行清洁。 当测不同样品时，应首先清洁（擦干净）转子和转子保护框架，防止由于被测液体相混淆而引起的测量误差。 注意事项 做到下列各点才能测得较精确的粘度：

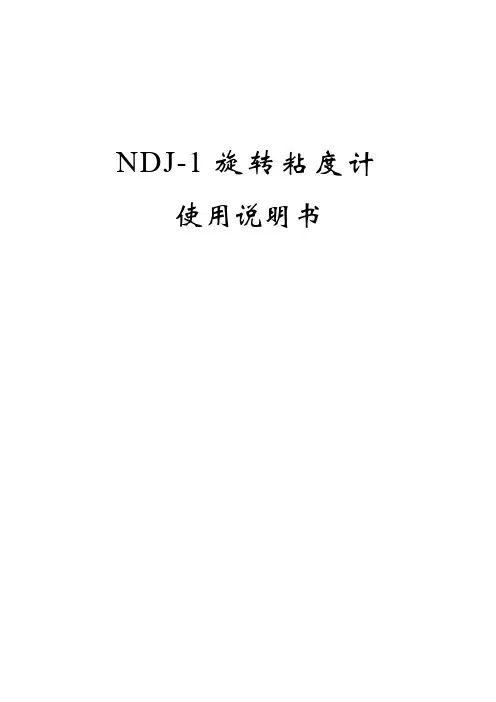

NDJ-1 旋转粘度计使用说明书 武汉格莱莫检测设备有限公司
目录 一、概述 (2) 二、主要技术指标及参数 (2) 三、仪器结构和安装 (2) 四、操作使用 (5) 五、注意事项 (7) 六、仪器成套和技术文件 (8) 本仪器为精密测试仪器，使用前请务必详阅本说明书。 - 1 -
一、概述 NDJ-1 旋转粘度计是根据上海市企业标准《NDJ-1型旋转式粘度计》规定的技术要求设计和制造的，它可广泛应用于对油脂、油漆、塑料、食品、药物、胶粘剂等各种流体粘度的测量。 二、主要技术指标及参数 1、测量范围（mPa.s）： 10～10×104； 2、转子转速（r/min）： 6、12、30、60； 3、转子规格： 1#、2#、3#、4#； 4、测量误差(F·S)：±5%； 5、工作电源： AC(220±10%)V、(50±10% )Hz； 6、环境温度： 5℃～35℃； 7、相对湿度：不大于80%。 三、仪器结构和安装 （一）仪器结构 1、结构原理 结构原理图见图1所示。 图1 ⑴步进电机以稳定的转速旋转，连接刻度圆盘，再通过游丝和转轴带动转 - 2 -
- 3 - 子旋转。如果转子未受到液体的阻力，则游丝、指针与刻度盘同速旋转，指针在刻度圆盘上指出的读数为“0”。而当转子受到液体的粘滞阻力，则游丝产生扭矩，与粘滞阻力抗衡，最后达到平衡，这时与游丝连接的指针在刻度圆盘上指示一定的读数（即游丝的扭转角）。 将读数乘上特定的系数即得到液体的粘度（mpa ·s ）。 ⑵ 利用电机系统及电子器件进行变速，由专用旋转旋钮操作，分四档转速，可以根据测定需要选择。 ⑶ 按仪器不同规格附有1至4号四种转子，可根据被测液体粘度的高低随同转速配合使用。 ⑷ 为使读数精确，仪器装有指针固定控制装置（指针控制杆）。当转速较快时（60 转/分），无法在旋转时读数，这时可以按下指针控制杆，使指针固定下来，便于读取准确的读数。 ⑸ 保护架是为了稳定测量和保护转子而专门设计的。使用保护架进行测量能取得较稳定的测量结果。 ⑹ 整套仪器配有固定支架和升降机构，一般在实验室中进行小量和定温测定时应固定使用。另外，仪器也可以脱离固定支架和升降机构手提使用。 2、整体结构 ⑴ 机头的结构示意图见图2所示。 图 2
NDJ-1旋转粘度计说明书 NDJ-1型旋转式粘度计用途： ＮＤＪ－１型旋转式粘度计是用于测量液体的粘性阻力与液体的绝对粘度的新型仪器。广泛适用于测定油脂、油漆、食品、药物、胶粘剂等各种流体的粘度。 NDJ-1型旋转式粘度计结构原理: 1．利用齿轮系统及离合器进行变速，由专用旋转旋钮操作，分四档转速，根据测定需要选择。 2．按仪器不同规格附有０至４号五种转子，可根据被测液体粘度的高低随同转速配合选用。 3．仪器装用指针固定控制机构，为精确读数用。当转速较快时（３０转／分，６０转／分）无法在旋转时进行读数，这时可按下指针控制杆，使指针固定下来，便于读数。 4．保护架是为了稳定测量和保护转子。使用保护架进行测定能取得较稳定的测量结果。黄色保护圈是为了保护仪器轴连接杆不受外力侵击而影响仪器精度稳定。 5．仪器可手提使用，配有固定支架及升降机构，一般在实验室中进行小量和定温测定时应固定使用。NDJ-1型旋转式粘度计安装: １．从包装箱中取出存放箱、支架和调节螺钉二只。 ２．将二只调节螺钉旋入支座的底脚。 ３．检查升降夹头的灵活性和自锁性，发现过松或过紧现象可用十字螺丝刀调整夹头紧松螺钉，使其能上下升降，一般略偏紧为宜，以防装上粘度计后产生自动坠落。 ４．打开存放箱，取出粘度计，将粘度计装入升降夹头上，用手柄固定螺钉拧紧（应尽可能水平），拿下指针控制杆上的橡皮筋，取下粘度计下端的黄色保护圈，然后取出存放箱中的保护架旋在粘度计上。 ５．用调节螺钉调节水平泡，保持粘度计水平。 NDJ-1型旋转式粘度计操作使用: １．准备被测液体，置于直径不小于７０ｍｍ高度不小于１３０ｍｍ的烧杯或直筒形容器中，准确地控制被测液体温度。 ２．将保护架装在仪器上（向右旋入装上，向左旋出卸下）。 ３．将选配好的转子旋入轴连接杆（向左旋入装上，向右旋出卸下）。旋转升降旋钮，使仪器缓慢地下降，转子逐渐浸入被测液体中，直至转子液面标志和液面平为止，再精调水平。接通电源，按下指针控制杆，开启电机，转动变速旋钮，使其在选配好的转速档上，放松指针控制杆，待指针稳定时可读数，一般需要约３０秒钟。当转速在“６”或“１２”档运转时，指针稳定后可直接读数；当转速在“３０”或“６０”档时，待指针稳定后按下指针控制杆，指针转至显示窗内，关闭电源进行读数。注意：按指针控制杆时，不能用力过猛。可在空转时练习掌握。 ４．当指针所指的数值过高或过低时，可变换转子和转速，务使读数约在３０～９０格之间为佳。 ５．使用０号转子和低粘度液测试附件可按下列步骤操作。 ５．１将０号转子装在连接螺杆上（向左旋转装上）。 ５．２将固定套筒套入仪器底部圆筒上，并用套筒固定螺钉拧紧。 ５．３配用有底外试筒时，应在外试筒内注入２０～２５ｍｌ的被测液体后再按下列步骤操作。配用无底外试筒时，可直接按下列步骤操作。 ５．４将外试筒套入固定套筒并用试筒固定螺钉予以拧紧，旋紧时必须注意试筒固定螺钉之锥端旋入外试筒上端之三角形槽内（可在侧面的圆孔中观察试筒三角槽是否位于圆孔中心）。控制好被测液体温度后即可进行测试。
N D J-79旋转式粘度计 使用说明书 -CAL-FENGHAI.-(YICAI)-Company One1
NDJ-79旋转式粘度计 使用说明书
一、用途及特点 NDJ-79旋转式粘度计是一种测量各种牛顿型液体的绝对粘度和非牛顿型液体的表现粘度的精密仪器，具有使用方便、性能稳定、维护简单等优点。适用于测量各种油脂、油漆、油墨、涂料、塑料、浆料、橡胶、乳胶、洗涤剂、树脂、乳炼奶油、药物以及化妆品各种流体的粘度。是纺织、化工、石油、机电、医药、食品、轻工、建筑等行业以及大专院校、科研单位、军工部门的实验室必备仪器。 NDJ-79旋转式粘度计考虑到I号测定组织结构不严密，无温度控制，其测定结果只能提供近似值，而不是精确值，这与计量仪器的要求不相符。据反映，在同行使用中容易产生纠纷，使用价值不大，因而本仪器取消了I号测定组及附件。 二、主要技术规格 测量范围： 测量误差：±5％ 测定转子：分成II Ⅲ二个测定转子组及容器 转速：750r/min、75r/min、min三档 电源：220V±10％，50Hz 外形尺寸：185mm×165mm×450mm 净重：12KG 三、准备 1、拆箱后，从仪器箱里取出粘度计主机，置于稳固的工作台上。 2、拆卸避震内包装，步骤（见图1）： （1）松开滚花螺栓，将黄色避震器托架取下。 （2）松开测定器螺母，将测定器II从托架取下。 （3）接通电源：工作电压为~220V±10％，50Hz （4）准备好恒温循环水浴，并控制到所需温度。 （5）联轴器安装：联轴器是一左旋滚花带勾的螺母，固定于电极同轴的端部。拆装时用
插杆插入项目圆盘上的小孔卡住电机轴。使用减速器时测定组侧配有短小勾用于转子悬挂。 （6）零点调整：开启电机，使其空转，反复调节调零螺钉，使指示零点。 图1 1 温度计支架 6 避震器托架 2 温度计 7 第II 组测量容器 3 第III 组测量容器 8 托架 4 调节螺钉 9 转子：II 组转子：1、10、100 III 组转子：01、02、04、0 5 5 主机 10变速器：1:10 1:100 四、操作使用 1、本仪器共有二组测定器，每组包括一个测定器和几个测定转子配合使用，其有关数据见表（1）。用户可根据被测液体的大致粘度范围选择适当的测定组及转子；为取得较高的测试精度，读数最好大于30分度而不得小于20分度，否则，应变换转子或测试组。 2、指针指示之读数乘以转子系数即为测得粘度，即 η=ka 式中：η-粘度（） K-系数 5 4 3 2 1 6 7 8 9 10

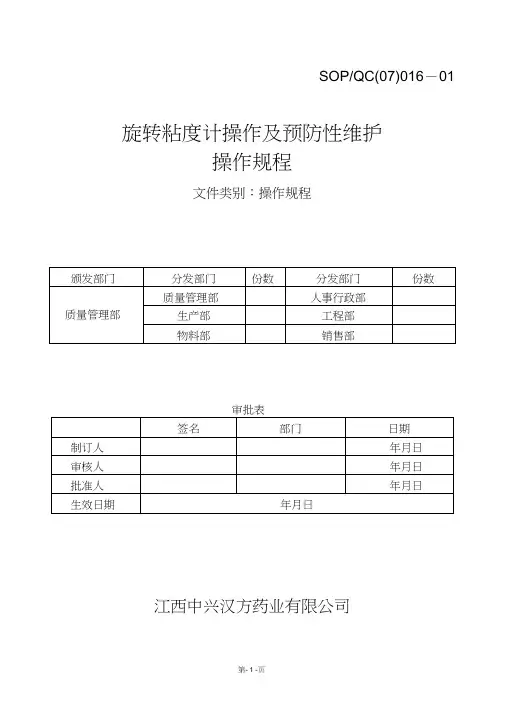

SOP/QC(07)016－01 旋转粘度计操作及预防性维护 操作规程 文件类别：操作规程 审批表 江西中兴汉方药业有限公司
目的：制定旋转粘度计操作规程，规范旋转粘度计操作，保证旋转粘度计正常运行。依据：厂家说明书 范围：适用于旋转粘度计操作。 责任：质量控制科QC主任及QC检验员 正文： 1 程序 1.1 仪器与用具 1.1.1 旋转式粘度计 1.1.2 恒温水浴 1.1.3 温度计，分度0.2 ℃ 1.2 操作方法 1.2.1 仪器安装及操作按仪器使用说明进行，并根据供试品的粘度范围和药典在该品种正文 项下的规定，选用是适宜转子和转速。 1.2.2 按各该药品项下的测定温度调整恒温水浴温度。 1.2.3 取供试品置仪器规定的容器中，恒温30 分钟后，依法测定偏转角（α）。关闭马达。 1.2.4 另取供试品同法操作，取二份供试品测定平均值 1.2.5 取2 次测定的平均值按公式计算，即得供试品的动力粘度。 1.2.6 测定时当指针稳定后即应读数，经一定时间旋转后粘度值会逐渐下降。 1.3 记录记录旋转式粘度剂型号，所用转子号数及转速，测定温度等。 1.4 NDJ-1 型旋转式粘度计的标准操作规程 1.4.1 准备被测液体，置于直径不小于70mm的烧杯或直筒形容器中，准确地控制被液体 的温度。 1.4.2 将保护框架装在仪器上（向右旋入装上，向左旋出卸下）。 1.4.3 将选配好的转子旋入连接螺杆（向左旋入装上，向右旋出卸下）。旋转升降钮，使仪 器缓慢地下降，转子逐渐浸入被测液体中，直至转子液面标志与液面平行为止。调整仪器水平，开启电机开关，转动变速旋钮，使所需转速数向上，对准速度指示点，转子在液体中旋转。经过多次旋转，一般为（20～30）s，或按规定时间，待指针趋于稳定可进行读数。按下指针控制杆，使读数回定下来，待指针转至读数窗口时关闭电机（注意：1、不得用力

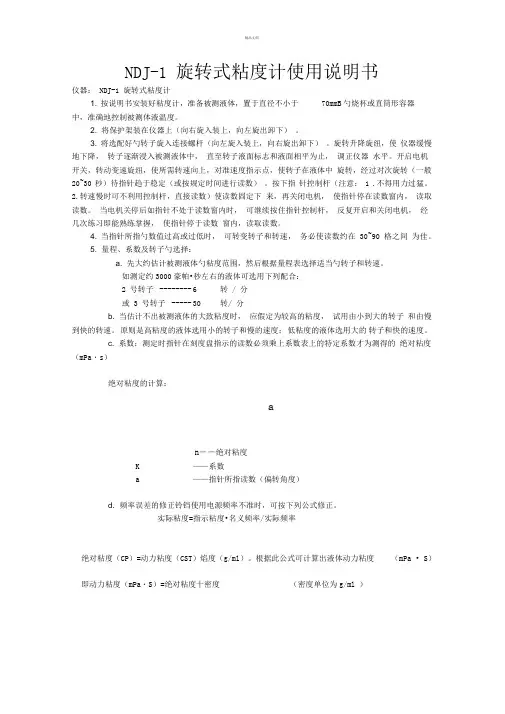

NDJ-1 旋转式粘度计使用说明书 仪器： NDJ-1 旋转式粘度计 1. 按说明书安装好粘度计，准备被测液体，置于直径不小于70mmB勺烧杯或直筒形容器 中，准确地控制被测体液温度。 2. 将保护架装在仪器上（向右旋入装上，向左旋出卸下）。 3. 将选配好勺转子旋入连接螺杆（向左旋入装上，向右旋出卸下）。旋转升降旋纽，使仪器缓慢地下降，转子逐渐浸入被测液体中，直至转子液面标志和液面相平为止，调正仪器水平。开启电机开关，转动变速旋纽，使所需转速向上，对准速度指示点，使转子在液体中旋转，经过对次旋转（一般20~30 秒）待指针趋于稳定（或按规定时间进行读数）。按下指针控制杆（注意： 1 .不得用力过猛。 2.转速慢时可不利用控制杆，直接读数）使读数固定下来，再关闭电机，使指针停在读数窗内，读取读数。当电机关停后如指针不处于读数窗内时，可继续按住指针控制杆，反复开启和关闭电机，经几次练习即能熟练掌握，使指针停于读数窗内，读取读数。 4. 当指针所指勺数值过高或过低时，可转变转子和转速，务必使读数约在 30~90 格之间为佳。 5. 量程、系数及转子勺选择： a. 先大约估计被测液体勺粘度范围，然后根据量程表选择适当勺转子和转速。 如测定约3000豪帕?秒左右的液体可选用下列配合： 2 号转子-------- 6 转 / 分 或 3 号转子----- 30 转/ 分 b. 当估计不出被测液体的大致粘度时，应假定为较高的粘度，试用由小到大的转子和由慢到快的转速。原则是高粘度的液体选用小的转子和慢的速度；低粘度的液体选用大的转子和快的速度。 c. 系数：测定时指针在刻度盘指示的读数必须乘上系数表上的特定系数才为测得的绝对粘度（mPa?s） 绝对粘度的计算： a n――绝对粘度 K ——系数 a ——指针所指读数（偏转角度） d. 频率误差的修正铃铛使用电源频率不准时，可按下列公式修正。 实际粘度=指示粘度?名义频率/实际频率 绝对粘度（CP）=动力粘度（CST）焰度（g/ml）。根据此公式可计算出液体动力粘度（mPa ? S）即动力粘度（mPa?S）=绝对粘度十密度（密度单位为g/ml ）
1.目的 为了规范仪器操作方法，确保仪器试验测定效果,保证对及仪器的正确使用和保养。 2.范围 适用于测试中心需测量液体粘度数值的测量. 3.职责 实验室技术员负责对仪器的操作和保养. 4.仪器的操作： 4.1将NDJ-1型旋转式粘度计平衡放于工作台面，接上AC 220V 50HZ 的电源 4.2调整水平调整脚，使水准器中水平泡居于中心圆圈中。 4.3使用前先拆除指针锁主杆上的橡皮圈和主机下端的黄色包装套。 4.4参照被测液体粘度值,依据量程表选取相应型号的转子,将转子左旋于连结杆上,将保护架右旋装在仪器下端,并套住转子. 4.5然后旋转升降钮，使仪器慢慢地下降，逐渐浸入测量液体中，直至转子液面标志和液面平为止，依据所测液体粘度值的大致范围选择转子每分钟的转数档位,按下指针锁定杆，开启电源开头，放开指针锁定杆，使转子在液体中旋转，一般旋转20~30秒，待指针趋于稳定，按下指针锁定杆，使读数固定下来，再关闭电机，使指针停在读数窗内，直接读出数据，当电机关停后如批针不处于读数窗内，应继续按住指针锁定杆，反复开启和关闭电机，使指针处于读数窗内. 4.6根据选取的转子型号和转子每分钟的转数档位相对应的系数乘以指针所指的数据,即为被测液体的粘度值. 4.7如先用6和12转/分的档位时，可直接读取数据，不需锁定指针。 5.仪器的保养与维护 5.1每次使用完毕后小心拆下转子和保护架，彻底清洗，凉干后垂直安放在转子架上。 5.2仪器不得侧放或倒放，特别是在装上转子时。 5.3转子在安装和拆除时应将转子连接螺杆向上抬起，避免转轴轴尖碰损，浸入液体时避免气泡粘附于转子上。 5.4装上转子后，不要在未浸入液休的情况下，开机旋转。 5.5搬运仪器时应装上黄色包装套和用橡皮圈。 6.记录表单 《实验报告》 《设备日常保养记录》（ME-R-004）
旋转粘度计 使用说明书 一、概述 NDJ-1型旋转粘度计是根据上海市企业标准Q/YXYY 20-2000《NDJ-1型
旋转式粘度计》规定的技术要求设计和制造的，它可广泛应用于对油脂、油漆、塑料、食品、药物、胶粘剂等各种流体粘度的测量。 二、主要技术指标及参数 1、测量范围：(10～100000)mPa·s； 2、测量误差：±5%(F·S)； 3、测量转子：1号、2号、3号、4号转子； 4、转子转速：6转/分、12转/分、30转/分、60转/分 5、供电电源：AC220V±10% 50Hz±10%； 6、外形尺寸：300㎜×300㎜×450mm； 7、净重： 1.5kg(不包括支架)。 三、仪器结构和安装 （一）仪器结构 1、结构原理 结构原理图见图1所示。 图1 ⑴同步电机以稳定的转速旋转，连接刻度圆盘，再通过游丝和转轴带动转
子旋转。如果转子未受到液体的阻力，则游丝、指针与刻度盘同速旋转，指针在刻度圆盘上指出的读数为“0”。而当转子受到液体的粘滞阻力，则游丝产生扭矩，与粘滞阻力抗衡，最后达到平衡，这时与游丝连接的指针在刻度圆盘上指示一定的读数（即游丝的扭转角）。 将读数乘上特定的系数即得到液体的粘度（mpa·s）。 ⑵利用齿轮系统及离合器进行变速，由专用旋转旋钮操作，分四档转速，可以根据测定需要选择。 ⑶按仪器不同规格附有1至4号四种转子，可根据被测液体粘度的高低随同转速配合使用。 ⑷为使读数精确，仪器装有指针固定控制装置（指针控制杆）。当转速较快时（30转/分，60 转/分），无法在旋转时读数，这时可以按下指针控制杆，使指针固定下来，便于读取准确的读数。 ⑸保护架是为了稳定测量和保护转子而专门设计的。使用保护架进行测量能取得较稳定的测量结果。 ⑹整套仪器配有固定支架和升降机构，一般在实验室中进行小量和定温测定时应固定使用。另外，仪器也可以脱离固定支架和升降机构手提使用。 2、整体结构 ⑴机头的结构示意图见图2所示。
NDJ系列粘度计是采用高细分驱动步进电机、16位微电脑处理器为核心的、数字式液晶带蓝色背光功能的数显粘度计。仪器转速平稳、精确，按键标示明确，操作简便，程序化设计。当扭矩低于20%（或10%）（以仪器报警界限为准）高于90%测量仪器会发出报警声。屏幕直接显示粘度、转速、百分计标度、转子号以及所选用转子在当前转速下可测的最大粘度值。主控板、细分驱动板全部采用贴片技术，电路设计采用目前最先进微电脑处理器，结构布局合理紧凑。提供RS232接口，打印间隔可由用户自行设置。该仪器满量程、各档线性度全部通过PC 接口进行计量校正，其性能、功能达到国外同类型先进水平。 SNB系列粘度计是基于NDJ系列粘度计的升级产品。除具备NDJ系列粘度计的性能、特点外，SNB系列粘度计的测量围更广；转速选择改为全程无级变速；配置RTD温度探头实时监测粘度温度，精度可达0.1℃，温度测量围为0℃-120℃；选配SNB数据采集和绘图软件通过PC接口进行全自动化数据采集，数据保存及历史数据对比等多项数理统计分析任务。 DV系列数字式粘度测量仪是世界上最通用粘度测量仪。该仪器价廉物美深受客户欢迎，其功能、性能达到国外同类型产品先进水平。除具备SNB系列粘度计的性能、特点外，还可进行精确剪切速率、剪切应力测量。双向RS232接口，可与电脑通讯，实现程控和数据采集。选购DV程控脱机下载软件将自定义的测量程序下载到仪器上实现自动化操作和个性化操作。选
购DV数据采集和程控分析软件实现电脑全自动化采集和分析流体流变特性曲线，另可实现数据保存，历史数据对比等功能。 NDJ系列、SNB系列、DV系列粘度计用于测量液体的粘性阻力即液体的动力粘度。广泛应用于测定油脂、油漆、油墨、食品、涂料、造纸、化妆品、化工、胶囊、胶粘剂、胶水、精密瓷、树脂、牙膏、锂电池浆料及药物等各种流体的粘度。 1. 各仪器主要技术指标 NDJ系列主要技术规格 SNB系列主要技术规格 M表示百万
旋转粘度计原理及操作 一、定义：液体在流动时，在其分子间产生内摩擦的性质，称为液体的黏性，粘性的大小用黏度表示，是用来表征液体性质相关的阻力因子。粘度又分为动力黏度.运动黏度和条件粘度。 二、分析煤浆粘度的目的：水煤浆粘度是气化炉运行中很重要的一项工艺指标，在正常生产中要求水煤浆的粘度在1200mp.s。煤浆粘度值低，煤浆不稳定，易分层生产沉淀，容易堵管道，影响生产的正常运行；煤浆粘度值高，煤浆管道阻力大，煤浆泵打量受限，易造成跳车，同样会影响生产的正常运行。 三、测定原理：通过一个经校验过的铍-铜合金的弹簧带动一个转子在流体中持续旋转，旋转扭矩传感器测得弹簧的扭变程度即扭矩，它与浸入样品中的转子被粘性拖拉形成的阻力成比例，扭矩因而与液体的粘度也成正比。 DV-I+型粘度计测定相当广范围的液体粘度，粘度范围与转子的大小和形状以及转速的有关。因为，对应于一个特定的转子，在流体中转动而产生的扭转力一定的情况下，流体的实际粘度与转子的转速成反比，而剪切应力与转子的形状和大小均有关系。对于一个粘度已知的液体，弹簧的扭转角会随着转子转动的速度和转子几何尺寸的增加而增加，所以在测定低粘度液体时，使用大体积的转子和高转速组合；相反，测定高粘度的液体时，则用细小转子和低转速组合。 DV-I+型粘度计采用液晶显示，显示信息包括粘度、扭矩、转子号/转速、温度（用可选件RTD 温度探针时有显示）等。0-10mV 和0-1V 的模拟信号输出端口可用于连接外部显示器件和图表绘制仪。 四、控制面板介绍 1. UP ARROW：上箭头，用于选择转速，转子，以及其他选项。 2. DOWN ARROW：下箭头，用于选择转速，转子，以及其他选项。 3. MOTOR ON/OFF：开关电机。 4. SET SPEED：转速设定。 5. AUTO RANGE ：显示当前转子/转速组合下，可测量的粘度最大值。 6. SELECT SPINDLE：按第一下进入转子设定模式，通过上下箭头选择合适的转子编号，再按第二下确定。 五、操作说明 1、自动校零。在读数之前，粘度计必须先进行自动校零。每当电源开关关掉以后，重新使用仪器时都要进行这一步骤。粘度计的显示屏会引导你用下面的步骤进行操作： 打开粘度计主机后面的电源开关。然后显示屏出现图 1 的信息。粘度测量的范围显示在 2、选择转子 将转子旋接到粘度计的连接头上，注意它是左手螺旋线方向的。在连接转子时要注意保 护粘度计的连接头，并用一只手轻轻提起它，这样可以避免枢轴针和宝石轴承的强烈碰撞和 摩擦。转子的螺帽和粘度计的螺纹连接头要保持光滑和清洁，以避免转子转动不正常。可以通过转子螺帽上的数字识别转子的型号。注意：当电源关掉时，DV-I+粘度计会将当前使用的转子号保存下来，成为下次开机时的默认转子号。 按“SELECT SPINDLE”键就会显示当前的转子号而不是温度，字母S 开始闪动，持续 三秒钟。如果在S 闪动时按上、下箭头键，S 右边的两位数的转子号码就会随之变化（按上箭头使转子号增大，按下箭头使转子号减小）。如果按住箭头键不放，一连串的转子号就会滚动直到放松按键或到达转子号滚动条的最顶端或最低端。 当所想设定的转子号出现时，放松箭头键暂停滚动。此时再按一次“SELECT SPINDLE”键，就可确认你所选择的转子号。注意：在闪烁停止之前要按“SELECT SPINDLE”键约三秒来进行确认。这样DV-I+就可以用新的转子号来进行计算了。
NDJ-1旋转式粘度计使用说明书 仪器：NDJ-1旋转式粘度计 1.按说明书安装好粘度计，准备被测液体，置于直径不小于70mm的烧杯或直筒形容器中，准确地控制被测体液温度。 2.将保护架装在仪器上（向右旋入装上，向左旋出卸下）。 3.将选配好的转子旋入连接螺杆（向左旋入装上，向右旋出卸下）。旋转升降旋纽，使仪器缓慢地下降，转子逐渐浸入被测液体中，直至转子液面标志和液面相平为止，调正仪器水平。开启电机开关，转动变速旋纽，使所需转速向上，对准速度指示点，使转子在液体中旋转，经过对次旋转（一般20~30秒）待指针趋于稳定（或按规定时间进行读数）。按下指针控制杆（注意：1.不得用力过猛。2.转速慢时可不利用控制杆，直接读数）使读数固定下来，再关闭电机，使指针停在读数窗内，读取读数。当电机关停后如指针不处于读数窗内时，可继续按住指针控制杆，反复开启和关闭电机，经几次练习即能熟练掌握，使指针停于读数窗内，读取读数。 4.当指针所指的数值过高或过低时，可转变转子和转速，务必使读数约在30~90格之间为佳。 5.量程、系数及转子的选择： a.先大约估计被测液体的粘度范围，然后根据量程表选择适当的转子和转速。 如测定约3000豪帕·秒左右的液体可选用下列配合： 2号转子--------------6转/分 或3号转子----------30转/分 b.当估计不出被测液体的大致粘度时，应假定为较高的粘度，试用由小到大的转子和由慢到快的转速。原则是高粘度的液体选用小的转子和慢的速度；低粘度的液体选用大的转子和快的速度。 c.系数：测定时指针在刻度盘指示的读数必须乘上系数表上的特定系数才为测得的绝对粘度（mPa·s） 绝对粘度的计算： η=K·a η——绝对粘度 K——系数 a——指针所指读数（偏转角度） d.频率误差的修正铃铛使用电源频率不准时，可按下列公式修正。 实际粘度=指示粘度·名义频率/实际频率 绝对粘度(CP)=动力粘度( CST) ×密度(g/ml)。根据此公式可计算出液体动力粘度(mPa·S) 即动力粘度（mPa·S）= 绝对粘度÷密度（密度单位为g/ml）
STANDARD OPERATING PROCEDURE 部门： 奥明项目部质检部题目： NDJ-1B旋转粘度计标准操作程序 编号： YF-AM/SOP/QC-001 编制人：审核人：批准人：生效日期： 1.目的： 为了规范粘度计的操作使用，从而确保产品粘度检验结果的正确性、真实性、可靠性，特制定本文件。 2.内容： 2.1简介 NDJ-1B旋转粘度计仪器采用先进的机械设计技术、制造工艺和微电脑控制技术，数据采集准确。本仪器具有测量灵敏度高，测试结果可靠，使用操作方便，造型美观大方等特点，是用来测量牛顿性液体的绝对粘度和非牛顿型液体的表现粘度的仪器，可广泛应用于对油脂、油漆、塑料、药物、涂料、胶黏剂、洗涤剂等各种流体粘度的测量。 2.2技术参数 测量范围：（10~2000000）mPa.S 转子规格：（1~4）号4种转子 转子转速：（0.3、0.6、1.5、3、6、12、30、60）转/分 测量误差：±1%（F.S) 供电电源：AC200V±10%、50Hz±10%(12V适配器）需接可靠的地线 2.3工作环境 环境温度：5℃～35℃ 空气相对湿度：<80% 仪器应安装在无腐蚀性的气体、无强电磁干扰、无振动的工作台上 2.4工作原理 本仪器为旋转式粘度计，由步进电机经电子变速带动转子作恒速旋转。当转子在某种液体中旋转时，液体会产生作用在转子上的粘性力矩。液体的粘度越大，该粘性力矩也越大；反之，液体的粘度越小，该粘性力矩也越小。该作用在转子上的粘性力矩由传感器检测出来，经计算机处理后可得出被测液体的粘度。
STANDARD OPERATING PROCEDURE 部门： 奥明项目部质检部题目： NDJ-1B旋转粘度计标准操作程序 编号： YF-AM/SOP/QC-001 编制人：审核人：批准人：生效日期： 2.5仪器的操作方法 2.5.1准备被测液体，将被测体置于直径不小于70mm,高度不低于125mm的烧杯或直筒型容器中。 2.5.2准确地控制被测液体的温度，我司要求控制在25℃。 2.5.3仔细调整仪器的水平，检查仪器的水准器气泡是否居中，保证仪器处于水平的工作状态。 2.5.4根据估算液体粘度选择适宜的转子和转速。 2.5.5缓慢调节升降旋钮，调整转子在被测液体中的高度，直至转子的液面标志（凹槽中部）和液面相平为此。按“测量”键，开始测量，待其稳定读数，再按“复位”键停止读数。 2.6操作说明 2.6.1在测量前，首先估计被测液体的粘度范围，然后根据附录所示的量程表选择合适的转子号和转速。 2.6.2当估计不出被测液体的大致粘度时，应视为较高粘度。选用由小到大的转子（转子号由高到低）和由慢到快的转速。原则上高粘度的液体选用小转子（转子号由高到低）和由慢到快的转速。原则上高粘度的液体选用小转子（转子号高），慢转速；低粘度的液体选用大转子（转子号低），快转速。 2.6.3为保证测量精度，测量时量程百分比读数应在10%～100%之间。如测量溢出或不足，应更换量程。仪器不能长时间处于溢出状态，否则会损坏仪器。 2.6.4在任何状态下，按复位键，程序将从起始状态开始运行，操作界面回到用户选择工作状态。 2.6.5在测量过程中要遵照以下要求进行测量，即能达到较正确的数值。 2.6.5.1精确地控制被测液体的温度； 2.6.5.2将转子以足够长的时间浸于被测液体中同时进行恒温，使其能于被测
旋转粘度计广泛应用于测定油脂、油漆、涂料、塑料、食品、药物、胶粘剂等各种流体的动力粘度。该仪器结构简单、价格便宜、方便实用，因而广受欢迎。在长期从事该类仪器的检定过程中我们发现许多用户，特别是中小企业的测试人员在使用过程中存在许多问题，往往我们检定的仪器性能优于国家计量检定规程的要求，但是用户在测试样品时数据偏差很大。现就如何正确使用该类仪器获得准确可靠的测量结果分析如下。 首先，简单介绍一下该类仪器的测量原理： 旋转粘度计开机后首先要检测零位，这一操作一般在不安装转子的情况下进行，然后在半径R1的外筒里同轴地安装半径R2的内筒,其间充满了粘性流体,同步电机以稳定的速度旋转,接连刻度圆盘,再通过游丝和转轴带动内筒(即转子)旋转, 内筒(即转子)即受到基于流体的粘性力矩的作用，作用越大, 则游丝与之相抗衡而产生的扭矩也越大,于是指针在刻度盘上指示的刻度也就越大。将读数乘以特定的系数即得到液体的动力粘度。 根据其测量原理,为了获得准确可靠的测量数据必须注意以下几点： 一、仪器的性能指标必须满足国家计量检定规程度要求。使用中的仪器要进行周期检定,必要时（仪器使用频繁或处于合格临界状态）要进行中间自查以确定其计量性能合格,系数误差在允许范围内,否则无法获得准确数据。 二、特别注意被测液体的温度。许多用户忽视这一点,认为温度差一点无所谓,我们的实验证明:当温度偏差0.5℃时,有些液体粘度值偏差超过5％,温度偏差对粘度影响很大,温度升高, 粘度下降。所以要特别注意将被测液体的温度恒定在规定的温度点附近,对精确测量最好不要超过0.1℃。 三、测量容器(外筒)的选择。对于双筒旋转粘度计要仔细阅读仪器说明书,不同的转子(内筒)匹配相应的外筒, 否则测量结果会偏差巨大。对于单一圆筒旋转粘度计,原理上要求外筒半径无限大,实际测量时要求外筒即测量容器的内径不低于某一尺寸。例如上海天平仪器厂生产的NDJ-1型旋转粘度计,要求测量用烧杯或直筒形容器直径不小于70mm。实验证明特别在使用一号转子时,若容器内径过小引起较大的测量误差。 四、正确选择转子或调整转速,使示值在20~90格之间。 该类仪器采用刻度盘加指针方式读数,其稳定性及读数偏差综合在一起有0.5格,如果读数偏小如5格附近,引起的相对误差在10％以上,如果选择合适的转子或转速使读数在50格,那么其相对误差可降低到1％。如果示值在90格以上，使游丝产生的扭矩过大，容易产生蠕变，损伤游丝，所以一定要正确选择转子和转速。 五、频率修正。对于国产仪器名义频率在50Hz,而我国目前的供电频率也是50 Hz,我们用频率计测试变动性小于0.5％,所以一般测量不需要频率修正。但对于日本和欧美的有些仪器, 名义频率在60Hz, 必须进行频率修正,否则会产生20％的误差,修正公式为: 实际粘度=指示粘度×名义频率÷实际频率 六、转子浸入液体的深度及气泡的影响。 旋转粘度计对转子浸入液体的深度有严格要求,必须按照说明书要求操作(有些双筒仪器对测试的液体用量有严格要求,必须用量筒量取)。在转子浸入液体的过程中往往带有气
布洛克菲尔德粘度计使用说明书 一、概述： SYD-0625布洛克菲尔德粘度计名称的由来在于美国Brookfield家族开创的旋转粘度测量法，利用独特的转子与流体之间产生的剪切和阻力之间的关系而得出的全新的粘度值，正式开创了动力粘度的测量先河。 好仪器，好资料，尽在沧州建仪（）。欢迎到网站查询可编辑版本。 打造中国建仪销售第一品牌，树立沧州产品全新形象 二、布洛克菲尔德粘度计使用说明 1. 按本规程要求准备沥青试样,分装在盛样容器中,在烘箱中加热至软化点以上100℃左右保温30min～60min备用,对改性沥青尤应注意去除气泡. 2.仪器在安装时必须调平,使用前应检查仪器的水准器气泡是否对中.开启粘度计温度控制器电源,设定温度控制系统至要求的试验温度.此系统的控温准确度应在使用前严格标定. 3.根据估计的沥青粘度,按仪器说明书规定的不同型号的转子所适用的速率和粘度范围,选择适宜的转子. 4.取出沥青盛样容器,适当搅拌,按转子型号所要求的体积向粘度计的盛样筒中添加沥青试样,根据试样的密度换算成质量.加入沥青试样后的液面应符合不同型号转子的规定要求,试样体积应与系统标定时的标准体积一致.布洛克菲尔德粘度计 5. 将转子与盛样筒一起置于已控温至试验温度的烘箱中保温,维持.若试验温度较低时,可将盛样筒试样适当放冷至稍低于试验温度后再放入烘箱中保温. 6. 取出转子和盛样筒安装在粘度计上,降低粘度计,使转子插进盛样筒的沥青液面中,至规定的高度. 7.使沥青试样在恒温容器中保温,达到试验所需的平衡温度（不少于15min）. 8.按仪器说明书的要求选择转子速率,例如在135℃测定时,对RV,HA,HB型粘度计可采用20r/min,对LV型粘度计可采用12r/min,在60℃测定可选用min等.开动布洛克菲尔德粘度计,观察读数,扭矩读数应在10%～98%范围内.在整个测量粘度过程中,不能改变设定的转速,改变剪变率.仪器在测定前是否需要归零,可按操作说明书规定进行. 9.待读数稍事稳定后,在每个试验温度下,每隔60s读数一次,连续读数3次. 10.对每个要求的试验温度,重复以上过程进行试验.试验温度宜从低到高进行,盛样筒和转子的恒温时间应不小于. 11. 如果在试验温度下的扭矩读数不在10%～98%的范围内,必须更换转子或降低转子转速后重新试验. 12. 利用布洛克菲尔德计测定的不同温度的表现粘度,通常以60℃,135℃及175℃测定的表现粘度为准,绘制粘温曲线. 1 目的和范围 本方法适用于布洛克菲尔德粘度计（Brookfield,简称布氏粘度计）旋转法测定道路沥青在45℃以上温度范围内的表现粘度,以帕斯卡秒（Pa·s）计.
旋转粘度计的使用方法 1.开机：开机前，将黄色保护盖帽取下，显示屏亮，但电机不工作，预热20min。 2.量程：估计被测样品的粘度范围，根据表1选择转子，将选用的转子旋入连接螺杆（向左旋入装上，向右旋出卸下）。估计不到的样品，试用从小体积（4、3）到大体—积（2、1）转子。 表1 NDJ-8S量程表注：M＝1000 3.使用升降台，使样品上升；或旋动粘度计升降架，使粘度计缓慢下降，转子逐渐浸入样品中，直至转子上的标记与液面相平为止，保护架、转子在容器中心。调整粘度计位置至水平。 4.转子在样品中浸泡3min，使转子温度与样品温度一致。
5.按“测量”键，开始测量。当转子在液体中旋转20圈以上（例如转速为1.5RPM，则需测量14min读数）读数。 6.每个试样应测量两次。第一次测量完毕后，按“复位”键，待转子停止转动后，按“测量”键，开始第二次测量。（注：在操作过程中严禁在转子旋转时，降转子逐渐浸入试样，以免损坏仪器。） 7.每次测量的百分计标度（扭矩）在20％～90％之间为正常值，否则粘度计会发出报警声，此时应更换转子或转速。 8.在测量过程中，如果需要更换转子，可直接按复位建，此时电机停止转动，而粘度计不断电。当更换转子完毕后，重新测量。 9.测试结果取两次测量的算术平均值。两次测量结果之差小于或等于两次测量结果平均值的10%，否则测量第三次。 10.每次使用后应及时清洁转子和保护架，转子擦干净后放回倒转子架中。切忌用硬物刮、擦转子，以免破坏转子结构。不可把转子留在仪器上进行清洁。11.当调换被测样品时，及时清洁（擦干净）转子和转子保护框架，避免由于被测液体相混淆而引起的测量误差。 12.不要把已装上转子的粘度计侧放或倒放。 13.连接螺杆与转子连接端面及螺纹处保持清洁，否则会影响转子晃动度。 14.装上转子后，不要在无液体的情况下长期旋转，以免损坏轴尖。
