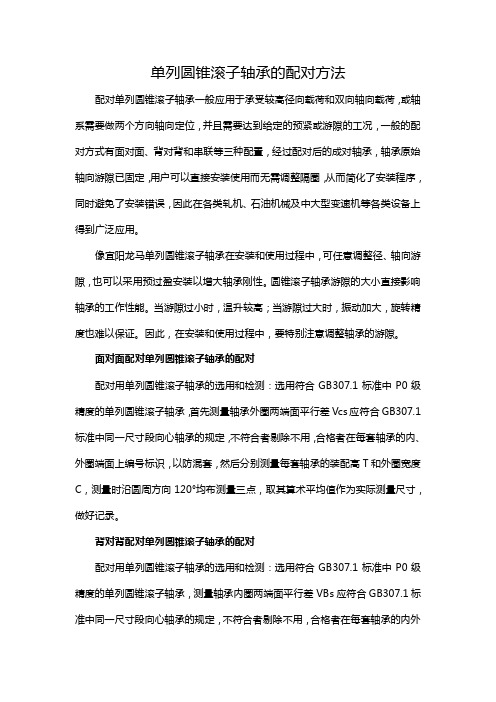

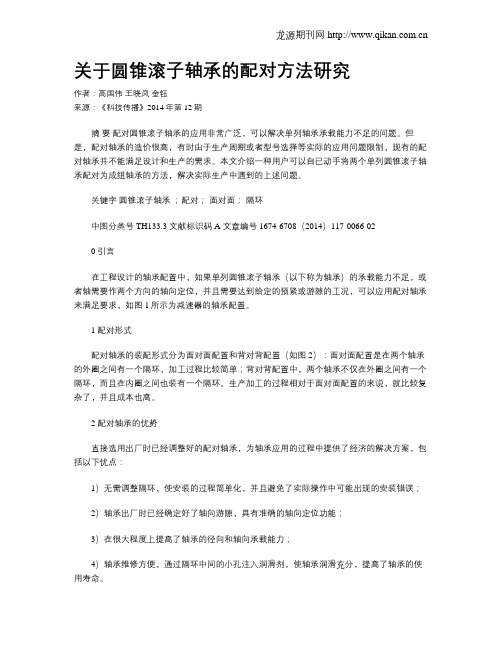

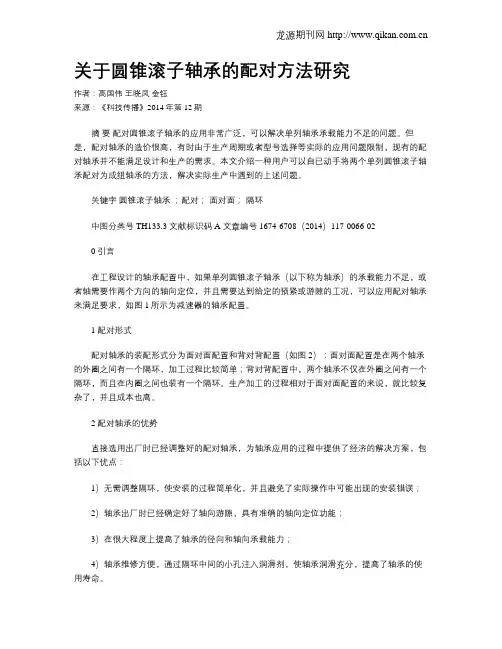

单列圆锥滚子轴承的配对方法
配对单列圆锥滚子轴承一般应用于承受较高径向载荷和双向轴向载荷，或轴系需要做两个方向轴向定位，并且需要达到给定的预紧或游隙的工况，一般的配对方式有面对面、背对背和串联等三种配置，经过配对后的成对轴承，轴承原始轴向游隙已固定，用户可以直接安装使用而无需调整隔圈，从而简化了安装程序，同时避免了安装错误，因此在各类轧机、石油机械及中大型变速机等各类设备上得到广泛应用。
像宜阳龙马单列圆锥滚子轴承在安装和使用过程中，可任意调整径、轴向游隙，也可以采用预过盈安装以增大轴承刚性。圆锥滚子轴承游隙的大小直接影响轴承的工作性能。当游隙过小时，温升较高；当游隙过大时，振动加大，旋转精度也难以保证。因此，在安装和使用过程中，要特别注意调整轴承的游隙。
面对面配对单列圆锥滚子轴承的配对
配对用单列圆锥滚子轴承的选用和检测：选用符合GB307.1标准中P0级精度的单列圆锥滚子轴承，首先测量轴承外圈两端面平行差Vcs应符合GB307.1标准中同一尺寸段向心轴承的规定，不符合者剔除不用，合格者在每套轴承的内、外圈端面上编号标识，以防混套，然后分别测量每套轴承的装配高T和外圈宽度C，测量时沿圆周方向120°均布测量三点，取其算术平均值作为实际测量尺寸，做好记录。
背对背配对单列圆锥滚子轴承的配对
配对用单列圆锥滚子轴承的选用和检测：选用符合GB307.1标准中P0级精度的单列圆锥滚子轴承，测量轴承内圈两端面平行差VBs应符合GB307.1标准中同一尺寸段向心轴承的规定，不符合者剔除不用，合格者在每套轴承的内外
圈端面上编号标识，以防混套，然后分别测量每套轴承的装配高T和内圈宽度B，测量时沿圆周方向120°均布测量三点，取其算术平均值作为实际测量尺寸，做好记录。
轴承配对时的测量要求
1、测量单套轴承装配高及成对轴承的轴向游隙时应旋转各套轴承，保证每套轴承滚动体与滚道均匀接触，轴承各零件都处于正常位置。如有必要，应在负荷状态下测量轴承装配高及轴向游隙，测量负荷取0.1~0.5KN。
2、测量平板应保持水平位置，测量仪表固定于平板上，测头垂直于平板。同一组垫片高度相互差小于0.01mm，应选用测力较小的仪表。
3、测量时沿圆周方向120度均布测量三点，取其算术平均值作为实际测量尺寸。
