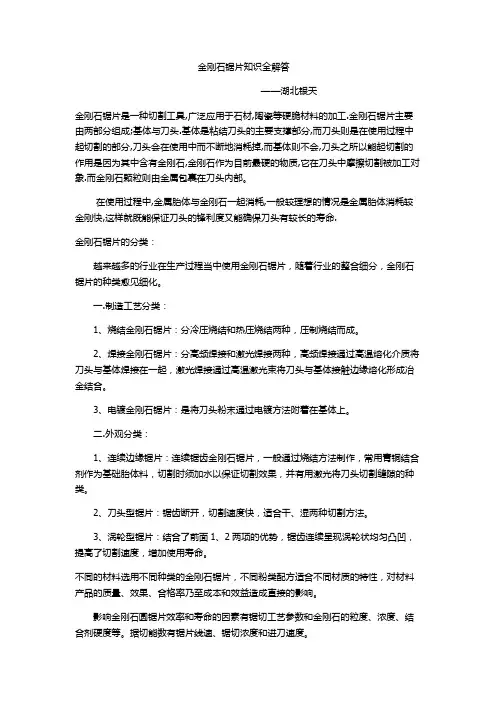

金刚石锯片知识全解答
——湖北银天
金刚石锯片是一种切割工具,广泛应用于石材,陶瓷等硬脆材料的加工.金刚石锯片主要由两部分组成;基体与刀头.基体是粘结刀头的主要支撑部分,而刀头则是在使用过程中起切割的部分,刀头会在使用中而不断地消耗掉,而基体则不会,刀头之所以能起切割的作用是因为其中含有金刚石,金刚石作为目前最硬的物质,它在刀头中摩擦切割被加工对象.而金刚石颗粒则由金属包裹在刀头内部。
在使用过程中,金属胎体与金刚石一起消耗,一般较理想的情况是金属胎体消耗较金刚快,这样就既能保证刀头的锋利度又能确保刀头有较长的寿命.
金刚石锯片的分类：
越来越多的行业在生产过程当中使用金刚石锯片，随着行业的整合细分，金刚石锯片的种类愈见细化。
一.制造工艺分类：
1、烧结金刚石锯片：分冷压烧结和热压烧结两种，压制烧结而成。
2、焊接金刚石锯片：分高频焊接和激光焊接两种，高频焊接通过高温熔化介质将刀头与基体焊接在一起，激光焊接通过高温激光束将刀头与基体接触边缘熔化形成冶金结合。
3、电镀金刚石锯片：是将刀头粉末通过电镀方法附着在基体上。
二.外观分类：
1、连续边缘锯片：连续锯齿金刚石锯片，一般通过烧结方法制作，常用青铜结合剂作为基础胎体料，切割时须加水以保证切割效果，并有用激光将刀头切割缝隙的种类。
2、刀头型锯片：锯齿断开，切割速度快，适合干、湿两种切割方法。
3、涡轮型锯片：结合了前面1、2两项的优势，锯齿连续呈现涡轮状均匀凸凹，提高了切割速度，增加使用寿命。
不同的材料选用不同种类的金刚石锯片，不同粉类配方适合不同材质的特性，对材料产品的质量、效果、合格率乃至成本和效益造成直接的影响。
影响金刚石圆锯片效率和寿命的因素有锯切工艺参数和金刚石的粒度、浓度、结合剂硬度等。据切能数有锯片线速、锯切浓度和进刀速度。
一、锯切参数
(1)锯片线速度：在实际工作中，金刚石圆锯片的线速度受到设备条件、锯片质量和被锯切石才性质的限制。从最佳锯片使用寿命与锯切效率来说，应根据不同石材的性质选择锯片的线速度。锯切花岗石时，锯片线速度可在25m～35m/s范围内选定。对于石英含量高而难于锯切的花岗石，锯片线速度取下限值为宜。在生产花岗石面砖时，使用的金刚石圆锯片直径较小，线速度可以达到35m/s。
(2)锯切深度：锯切深度是涉及金刚石磨耗、有效锯切、锯片受力情况和被锯切石材性质的重要参数。一般来讲，当金刚石圆锯片的线速度较高时，应选取小的切消深度，从目前技术来说，锯切金刚石的深度可在1mm～10mm之间选择。通常用大直径锯片锯切花岗石荒料时，锯切深度可控制在1mm～2mm之间，与此同时应降低进刀速度。当金刚石圆锯片的线速度较大时，应选取大的切削深度。但当在锯机性能和刀具强度许可范围内，应尽量取较大的切削浓度进行切削，以提高切削效率。当对加工表面有要求时，则应采用小深度切削。
(3)进刀速度：进刀速度即被锯切石材的进给速度。它的大小影响锯切率、锯片受力以及锯切区的散热情况。它的取值应根据被锯切石材的性质来选定。一般来讲，锯切较软的石材，如大理石，可适当提高进刀速度，若进刀速度过低，更有利于提高锯切率。锯切细粒结构的、比较均质的花岗石，可适当
提高进刀速度，若进刀速度过低，金刚石刃容易被磨平。但锯切粗粒结构而软硬不均的花岗石时，应降低进刀速度，否则会引起锯片振动导致金刚石碎裂而降低锯切率。锯切花岗石的进刀速度一般在9m～12m/min范围内选定。
二、其他影响因素
(1)金刚石粒度：常用的金刚石粒度在30/35～60/80范围内。岩石愈坚硬，宜选取用较细的粒度。因为在同等压力条件下，金刚石愈细愈锋利，有利于切入坚硬的岩石。另外，一般大直径的锯片要求锯切效率高，宜选取用较粗的粒度，如
30/40，40/50；小直径的锯片锯切的效率低，要求岩石锯切截面光滑，宜选用较细的粒度，如50/60，60/80。
(2)刀头浓度：所谓金刚石浓度，是指金刚石在工作层胎体中分布的密度(即单位面积内所含金刚石的重量)。“规范”规定，每立方厘米工作胎体中含4.4克拉的金刚石时，其浓度为100%，含3.3克拉的金刚石时，其浓度为75%。体积浓度表示结块中金刚石所占体积的多少，并规定，当金刚石的体积占总体积的1/4时的浓度为100%。增大金刚石浓度可望延长锯片的寿命，因为增加浓度即减小了每粒金刚石所受的平均切削力。但增加深度必然增加锯片的成本，因而存在一个最经济的浓度，且该浓度随铖切率增大而增大。
(3)刀头结合剂的硬度：一般来说，结合剂的硬度越高，其抗磨损能力越强。因而，当锯切研磨性大的岩石时，结合剂硬度宜高；当锯切材质软的岩石时，结合剂硬度宜低；当锯切研磨性大且硬的岩石时，结合剂硬度宜适中。
(4)力效应、温度效应及磨破损：金刚石圆锯片在切割石材的过程中，会受到离心力、锯切力、锯切热等交变载荷的作用。
由于力效应和温度效应而引起金刚石圆锯片的磨破捐损。
力效应：在锯切过程中，锯片要受到轴向力和切向力的作用。由于在圆周方向和径向存在力的作用，使得锯片在轴向呈波浪状，在径向呈碟状。这两种变形都会造成岩石切面不平直、石材浪费多、锯切时噪音大、振动加剧，造成金刚石结块早期破损、锯片寿命降低。
温度效应：传统理论认为：温度对锯片过程的影响主要表现在两个方面：一是导致结块中的金刚石石墨化；二是造成金刚石与胎体的热奕力而导致金刚石颗粒过早脱落。新研究表明：切割过程中产生的热量主要传入结块。弧区温度不高，一般在40～120℃之间。而磨粒磨削点温度却较高，一般在250～700℃之间。而冷却液只降低弧区的平均温度，对磨粒温度却影响较小。这样的温度不致使石墨炭化，却会使磨粒与工件之间摩擦性能发生变化，并使金刚石与添加剂之间发生热应力，而导致金刚石失效机理发生根本性弯化。研究表明，温度效应是使锯片破损的最大影响因素。
磨破损：由于力效应和温度较应，锯片经过一段时间的使用往往会产生磨破损。磨破损的形式主要有以下几种：磨料磨损、局部破碎、大面积破碎、脱落、结合剂沿锯切速度方向的机械擦伤。磨料磨损：金刚石颗粒与式件不断摩擦，棱边钝化成平面，失去切削性能，增大摩擦。锯切热会使金刚石颗粒表面出现石墨化薄层，硬度大大降低，加剧磨损：金刚石颗粒表面承受交变的热应力，同时还承受交变的切削应力，就会出现疲劳裂纹而局部破碎，显露出锐利的新棱边，是较为理想的磨损形态；大面积破碎：金刚石颗粒在切入切出时承受冲击载荷，比较突出的颗粒和晶粒过早消耗掉；脱落：交变的切削力使金刚石颗粒在结合剂中不断的被晃动而产生松动。同时，锯切过程中的结合剂本身的磨损和锯切热使结合剂软化。这就使结合剂的把持力下降，当颗粒上的切削力大于把持力时，金刚石颗粒就会脱落。无论哪一种磨损都与金刚石颗粒所承受的载荷和温度密切相关。而这两者都取决于铖切工艺和冷却润滑条件。
金刚石锯片制造方法
随着汽车、航空和航天技术的飞速发展，对材料性能及加工技术的要求日益提高。新型材料如碳纤维增强塑料、颗粒增强金属基复合材料（PRMMC）及陶瓷材料得到广泛应用。这些材料具有强度高、耐磨性好、热膨胀系数小等特性，这决定了对它们进行机加工时刀具的寿命非常短。开发新型耐磨且稳定的超硬切削刀具是许多高
校、科研院所和企业研究的课题。金刚石集力学、光学、热学、声学、光学等众多优异性能于一身，具有极高的硬度，摩擦系数小，导热性高，热膨胀系数和化学惰性低，是制造刀具的理想材料。本文对近年来金刚石刀具制造方法的发展作一概述。
1．应用范围
（1）难加工有色金属材料的加工
加工铜、锌、铝等有色金属及其合金时，材料易粘附刀具，加工困难。利用金刚石摩擦系数低、与有色金属亲和力小的特点，金刚石刀具可有效防止金属与刀具发生粘结。此外，由于金刚石弹性模量大，切削时刃部变形小，对所切削的有色金属挤压变形小，可使切削过程在小变形下完成，从而可以提高加工表面质量。
（2）难加工非金属材料的加工
加工含有大量高硬度质点的难加工非金属材料，如玻璃纤维增强塑料、填硅材料、硬质碳纤维/环氧树脂复合材料时，材料的硬质点使刀具磨损严重，用硬质合金刀具难以加工，而金刚石刀具硬度高、耐磨性好，因此加工效率高。
（3）超精密加工
随着现代集成技术的问世，机加工向高精度方向发展，对刀具性能提出了相当高的要求。由于金刚石摩擦系数小、热膨胀系数低、导热率高，能切下极薄的切屑，切屑容易流出，与其它物质的亲和力小，不易产生积屑瘤，发热量小，导热率高，可以避免热量对刀刃和工件的影响，因此刀刃不易钝化，切削变形小，可以获得较高质量的表面。
2．金刚石刀具的制造方法
目前金刚石的主要加工方法有以下四种：薄膜涂层刀具、厚膜金刚石焊接刀具、金刚石烧结体刀具和单晶金刚石刀具。
2.1 薄膜涂层刀具
薄膜涂层刀具是在刚性及高温特性好的集体材料上通过化学气相沉积法（CVD）沉积金刚石薄膜制成的刀具。
由于Si3N4系陶瓷、WC-Co系硬质合金以及金属W的热膨胀系与金刚石接近，制膜时产生的热应力小，因此可作为刀体的基体材料。WC-Co系硬质合金中，粘结相Co的存在易使金刚石薄膜与基体之间形成石墨而降低附着强度，在沉积前需进行预处理以消除Co的影响（一般通过酸腐蚀去Co）。
化学气相沉积法是采用一定的方法把含有C源的气体激活，在极低的气体压强下，使碳原子在一定区域沉积下来，碳原子在凝聚、沉积过程中形成金刚石相。目前用于沉积金刚石的CVD法主要包括：微波、热灯丝、直流电弧喷射法等。
金刚石薄膜的优点是可应用于各种几何形状复杂的刀具，如带有切屑的刀片、端铣刀、铰刀及钻头；可以用来切削许多非金属材料，切削时切削力小、变形小、工作平稳、磨损慢、工件不易变形，适用于工件材质好、公差小的精加工。主要缺点是金刚石薄膜与基体的粘接力较差，金刚石薄膜刀具不具有重磨性。
2.2 金刚石厚膜焊接刀具
金刚石厚膜焊接刀具的制作过程一般包括：大面积的金刚石膜的制备；将金刚石膜切成刀具需要的形状尺寸；金刚石厚膜与刀具基体材料的焊接；金刚石厚膜刀具切削刃的研磨与抛光。
（1）金刚石厚膜的制备与切割
常用的制备金刚石厚膜的工艺方法是直流等离子体射流CVD法。将金刚石沉积到WC-Co合金（表面进行镜面加工）上，在基体的冷却过程中，金刚石膜自动脱落。此方法沉积速度快（最高可达930μm/h），晶格之间结合比较紧密，但是生长表面比较粗糙。金刚石膜硬度高、耐磨、不导电决定了它的切割方法是激光切割（切割可在空气、氧气和氩气的环境中进行）。采用激光切割不仅能将金刚石厚膜切割成所需要的形状和尺寸，还可以切出刀具的后角，具有切缝窄、高效等优点。
（2）金刚石厚膜刀具的焊接
金刚石与一般的金属及其合金之间具有很高的界面能，致使金刚石不能被一般的低熔点合金所浸润，可焊性极差。目前主要通过在铜银合金焊料中添加强碳化物形成元素或通过对金刚石表面进行金属化处理来提高金刚石与金属之间的可焊性。
①活性钎料法
焊料一般用含Ti的铜银合金，不加助熔剂在惰性气体或真空中焊接。常用的钎料成分Ag=68.8wt%，Cu=26.7wt%，Ti=4.5wt%，常用的制备方法是电弧熔炼法和粉末冶金法。Ti作为活性元素在焊接过程中与C反映生成TiC，可提高金刚石与焊料的润湿性和粘结强度。加热温度一般为850℃，保温10分钟，缓冷以减小内应力。
②表面金属化后焊接
金刚石表面的金属化是通过表面处理技术在金刚石表面镀覆金属，使其表面具有金属或类金属的性能。一般是在金刚石的表面镀Ti，Ti与C反应生成TiC，TiC 与Ag-Cu合金钎料有较好的润湿性和结合强度。目前常用的镀钛方法
有：真空物理气相沉积（PVD，主要包括真空蒸发镀、真空溅射镀、真空离子镀等），化学气相镀和粉末覆盖烧结。PVD法单次镀覆量低，镀覆过程中金刚石的温度低于500℃，镀层与金刚石之间是物理附着、无化学冶金。CVD法Ti与金刚石发生化学反应形成强力冶金结合，反应温度高，损害金刚石。
（3）厚膜金刚石刀具的刃磨
金刚石厚膜刀具的加工方法有：机械磨削，热金属盘研磨，离子束、激光束和等离子体刻蚀等。
2.3 金刚石烧结体刀具
将金刚石厚膜用滚压研磨破坏的方法加工成平均粒度为32～37μm的金刚石晶粒或直接利用高温高压法制得金刚石晶粒，把晶粒粉末堆放到WC-16wt%Co合金上，然后用Ta箔将其隔离，在5.5GPa、1500℃条件下烧结60分钟，制成金刚石烧结体，用此烧结体制成的车刀具有很高的耐磨性。
2.4 单晶金刚石刀具
单晶金刚石刀具通常是将金刚石单晶固定在小刀头上，小刀头用螺钉或压板固定在车刀刀杆上。金刚石在小刀头上的固定方法主要有：机械加固法（将金刚石底面和加压面磨平，用压板加压固定在小刀头上）；粉末冶金法（将金刚石放在合金粉末中，经加压在真空中烧结，使金刚石固定在小刀头上）；粘结和钎焊法（使用无机粘结剂或其它粘结剂固定金刚石）。由于金刚石与基体的热膨胀系数相差悬殊，金刚石易松动，脱落。
3.结语
目前在金刚石的产业化中还存在一些关键问题函待解决，如高速大面积的金刚石厚膜沉积工艺、控制金刚石膜的晶界密度和缺陷密度、金刚石膜的低温生长，金刚石薄膜与基体结合力弱等。金刚石刀具优异的性能和广泛的发展前途吸引国内外无数的专家进行研究，有些已经取得了突破性进展，相信不久的将来金刚石刀具将广泛应用到现代加工中。
金刚石锯片规格 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、数控系统、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展 金刚石锯片规格 目前，国内石材加工锯片基体规格通常为105--3500mm（国外最大国锯片的规格为5000mm）.其中，250mm以下规格锯片主要用在手持式、半专业型切割机上进行装修、饰材加工；P350-500mm规格据片主要用于半成品板材的建材加工成工程切槽（断）；600-900mm规格据片主要用于类似墓碑、墓柱等较厚石板（柱）的成型锯切加工。1000mm 以上的规格锯片主要用于荒料的锯切成材（板）加工，目前尤以例1600mm锯片使用最为普遍。 一般称250mm以下规格的圆锯片为小直径锯片，适用于切割大理石、花岗岩、瓷砖、混凝土、装饰材料及建筑物飞破坏开槽等，具有切割快、割缝孝功耗低、缝里、耐磨等特点，可采用干切和湿切两种类型。 用于板材切割圆锯片主要是指半成品板的切割用锯片。直径一般在900mm以下。适用于花岗石、大理石、石灰石、砂岩及板岩等各种石材的切边加工，适用于桥式切机及各种手动锯机。 石材荒料切别是指将从矿山开采出来的立体石材切割成板材，石材荒料的圆锯片切割需要采用大直径锯片，据片直径一般在1600-4500mm之间。切割荒料的金刚石大据片采用基体和刀头焊接而成。一般采用高频焊接。刀头多采用三层、截面为梯形的结构，以消除侧面摩攘和横向偏差，改善刀头导向性能。提高锯切精度和质最。根据锯切石材硬度的不同，
钻石基础知识
钻石知识 钻石的矿物质名称为“金刚石”，是公认的宝石之王。钻石的化学成分有99.98%的碳。也就是说，钻石其实是一种密度相当高的碳结晶体。钻石的摩氏硬度是10，是天然矿物中的最高硬度。但千万别认为钻石硬度高，就永不破损。其实钻石的脆性也相当高，用力碰撞仍会碎裂。钻石是依据其原石的外形，来切割成各种不同形状的钻石。钻石属天然矿物，主要产地是南非、澳大利亚、印度；而美国、荷兰、比利时则是钻石加工切割的基地。尤其是比利时，是全球公认的雕琢钻石贸易中心。 钻石是人类目前所知最坚硬的天然物质，比地球上硬度仅次于她的矿物质还要硬58倍。而且钻石具有高度的抗酸碱腐蚀性、不怕刻划，永不磨损！“钻石”一词来源于希腊语“adamas”，意为不可征服的，一如人类的爱情：历经磨难依然痴心不改，两情相悦。 钻石能够代表爱情，还因为钻石的独一无二：钻石分布范围小，产量低。加之开采困难，自然钻石就更显弥足珍贵了。最年轻的钻石，都有九亿年的故事，它们形成于高温高压的地球深处，直到强大的力量把它们和火山熔岩一起送上地表，这地表之旅充满危险，它们可能被岩浆湮没，亦可能变成二氧化碳气体，或者受水流冲刷，被埋没于泥沙之中，等待被人类发现的那一天。一颗钻石，从孕育于地壳岩浆之中至佩戴于您的手上，经过划线，辟开，打磨和切割，天然的璀璨光芒才能破茧而出，辗转周游万里，途经数百人之手，个中开采、加工艰辛复杂，做成精致的饰品更是艺术的创造，最后又经您慧眼上识，佩戴，才能为你们见证永恒，所以每一颗钻石，都是跨越艰难才来到主人手中，那璀璨光芒中闪烁着缘分与天意。
1.切工 钻石的切磨工艺对钻石的明亮度有着最大的影响。即使这颗钻石拥有完美的色彩和净度，但是蹩脚的琢工也会使它失去美丽色彩。专业的厂家需要拥有一流的钻石切磨工艺，使钻石发出最亮的光彩。 钻石的切工－它的圆度、深度、宽度以及琢面的均匀度都决定着钻石的光度。许多宝石学家认为钻石的切磨工艺是最重要的钻石特性。因为即使一颗钻石拥有完美的颜色（color）和净度（clarity），但是拙劣的切磨也会使一颗钻石失去其耀眼的光彩。 理想切工：代表只有3%的一流高质量钻石才能达到的标准。这种切工使钻石几乎反射了所有进入钻石的光线。一种高雅且杰出的切工。理想抛光，理想对称性，仅有1%的好的切工钻石能达到此标准，最高级的抛光和对称使我们的钻石拥有最好的火彩，并展现出八箭八心。 一般切工：代表粗糙度为35%的钻石切工，仍然是优质钻石，但是一般切工加工的钻石反射的光线不及G级切工。 切磨太浅：光线由底部逸出导致钻石的亮度受损。
（ 二 〇 一 三 年 十 二 月 本科科研训练论文 题 目：铝合金的钎焊工艺 学生姓名：/// 学 院：材料科学与工程 系 别：材料成型及 控制工程 专 业：材料成型及控制工程 班 级：材///班 指导教师：///
内蒙古工业大学本科科研训练论文 摘要 焊接是制造业的重要组成部分，应用广泛，发展迅速，在制造行业占有重要的地位。我国是世界产钢、用钢大国，也是焊接大国。随着高新技术和新工艺的不断出现，机械制造、安装、维修业也逐步向精细方向发展，对焊接技术的要求也越来越高。近几年来，焊接的使用量迅速增加；焊接机械化自动化技术改造加快；焊接自动化率快速提高。钎焊是用比母材熔点低的金属材料作为钎料，用液态钎料润湿母材和填充工件接口间隙并使其与母材相互扩散的焊接过程，这篇论文对钎焊焊接前的准备和焊接方法的做了设计，介绍了焊接所需的钎料和钎剂，给出了钎接接头形式以及接头的质量检测方法，在钎焊操作中应该注意的安全问题。 关键词:焊料，焊剂，钎焊接头，钎焊装置，钎焊气体
Abstract Welding is an important part of the manufacturing industry, widely used, rapid development in the manufacturing industry occupies an important position. China is the world steel production, steel big country, but also the welding power. With the emergence of high-tech and new technology, machinery manufacturing, installation and maintenance industry is also gradually to the fine direction of welding technology requirements are also increasing. In recent years, the rapid increase in the amount of welding; welding mechanization and automation to accelerate technological innovation; welding automation rate rapidly increased. Brazing with a lower melting point than the base metal material is used as brazing filler metal, wetted with a liquid base material and the solder filling the gap and the interface to the work piece during welding and the base material inter diffusion, the paper prior to brazing welding preparation and welding methods to do the design, introduces the required solder and soldering flux, solder joints is given in the form of joint detection methods and the quality of the brazing operation should p ay attention to security issues. Key words: Solder, Flux, Solder joints, Soldering equipment, Soldering gas
【免责声明】该电子书由高速钢锯片网（https://www.doczj.com/doc/892400527.html,）整理制作，所有内容均来源于互联网，我们不保证其内容或资料的真实性和合法性，文章资料的知识产权归原作者所有，该电子书仅限于个人学习和交流之用，不得用于商业用途，由此产生的后果，本网站概不承担任何法律责任。锯片从业者交流群：118477369，欢迎大家来这里推广你的锯片品牌。【温馨提示】为了方便同行学习与交流，欢迎大家任意转发该电子书
金刚石锯片资料文章 目录 金刚石（CBN）有序排列及择优取向工具的研发与应用 (5) 有序排列与择优取向技术现状 (5) 金刚石均匀分布/有序排列的性能 (6) 有序排列/均匀分布方法 (7) 金刚石有序排列/均匀分布的应用 (9) 展望 (12) 金刚石刀具在高速切削领域的优势分析 (12) 金刚石粒度 (18) 制造金刚石工具如何选择金刚石粒度 (19) 金刚石刀具使用注意事项 (20) 金刚石刀头烧结技巧 (21) 烧结机理简述 (21) 烧结因素对刀头质量的影响 (25) 烧结因素的检测 (26) 烧结因素的确定 (27) 金刚石刀头在锯切中常见故障的探讨（一） (27) 金刚石刀头在锯切过程中常见故障探讨（二） (28) 什么叫金刚石锯片？ (29) 金刚石锯片反倾销之战 (30) 金刚石锯片能否反转 (31) 金刚石锯片相关专业知识 (32) 金刚石锯片对石材三大影响不可忽视 (35) 金刚石锯片寿命的主要因素 (36) 锯切参数 (36) 干切花岗岩的金刚石小锯片试验研究 (39) 透析金刚石锯片在销售过程中的“质量”现象 (39) 提高金刚石锯片质量的技术方案 (43) 优质金刚石锯片的研制方案 (45) 专家分析影响金刚石锯片寿命的因素 (46) 五金知识：金刚石锯片刀头的工艺选择摘要 (49) 影响金刚石锯切工具性能的主要因素分析 (50) 1、概述 (51) 1.1金刚石圆锯片定义及分类 (51) 1.2金刚石圆锯片的使用场所 (52)
树脂结合剂的磨具基体材料和结合剂材料是铸铝合金酚醛树脂（或聚酰亚胺）树脂CBN砂轮的硬化温度是多少220℃ PCBN的维氏硬度（HV）是多少8000-9000 金刚石工具原材料中液态石蜡的作用 当前绳锯长度最大达多少米60米 对于不同的结合剂具有不同的烧结温度，大多数金属粉末的烧结温度约为其熔点的多少2/3 国内外通用的金刚石浓度表示方法是，工作层内磨料所占体积比为多少时，金刚石含量0.88g/cm3，规定为100%浓度25% 金刚石砂轮的四种基本类型是树脂砂轮、陶瓷砂轮、金属砂轮、电镀砂轮 PCD刀具适合加工对象有色金属 PCD刀具合适的焊接温度低于700℃ 常用金刚石工具有 论述PCBN刀具的性能特点和应用范围？性能特点：1) 具有很高的硬度和耐磨性2) 具有很高的热稳定性和高温硬度3) 具有较高的化学稳定性4) 具有良好的导热性5) 具有较低的摩擦系数。 应用范围：1) 适用于高速及超高速切削加工技术2) 硬态切削加工技术的最佳刀具材料3) 进行干切削加工工艺的理想刀具材料4) 适应于自动化加工及难加工材料加工 绳锯串珠的结构包括基体孕镶胎体 锯片的结构形式圆锯片排锯线锯绳锯链锯 PCD的维氏硬度（HV）是多少，为硬质合金的多少倍8000 80-120 PCBN刀具的制造环节包括合成切割焊接刃磨 金刚石拉丝模适合拉制那种丝材硬金属丝 何为PCBN红硬性？PCBN在高温状态下表现出来的硬度性能，可达1400℃。拉丝模材质有合金钢硬质合金天然金刚石聚晶金刚石CVD涂层陶瓷 何谓金刚石工具？ 金刚石制品类型工具类器件类 新型开发的金刚石工具指哪几种？PCDPCBN刀具、金刚石绳锯、CBN砂轮、金刚石拉丝模 论述拉丝模结构形式和材质对使用寿命的影响？分为“入口区、润滑区、工作区、定径区、出口区”五个区间。 磨削钛合金最好的砂轮是CBN砂轮 绳锯的密封材料硫化橡胶或塑料 PCD刀具设计原则要点？合理选择PCD粒度；合理选择PCD刀片厚度；刀具几何参数与结构设计；PCD刀具的切削参数与失效机理 聚晶拉丝模的优缺点和应用范围？ 何谓金刚石绳锯？ 何谓拉丝模？ PCBN刀具使用哪些粘结剂及其各自用途？ CBN含量(%)－粘结剂种类－主要用途 ～60－TiN－淬火钢 ～70－TiC－铸铁 ～70－Al2O3－铸铁 ～90－AlN－高强度铸铁 ～80－Co－耐热合金钢铸铁
金刚石工具的分类及属性 Diamond Tools 金刚石工具是指用结合剂把金刚石（一般指人造金刚石）或者立方氮化硼制作成一定形状、结构、尺寸，并用于加工的工具产品。金刚石工具如果按照用途分，可以分为金刚石磨削工具、金刚石锯切工具、金刚石刀具、金刚石钻探工具、修整工具和拉丝模等。在上一篇《超硬磨具的分类及属性》中，这里把超硬磨具也就是金刚石磨削工具独立出来了，其余的归入本分类中。以下是详细的分类及属性。
如图1所示，金刚石工具目前在这里被分为9个二级分类和24个三级分类。针对产品数量众多的产品，比如金刚石锯片和，金刚石绳锯、线锯和金刚石刀具等添加了属性，对于数量少的目前只给出了商标和型号两个属性，具体如下： 一、Diamond Saw Blades 金刚石锯片 金刚石锯片一般是指金刚石圆锯片（Circular Saw Blades ），但金刚石带锯（Band Saw
Blades ）和金刚石排锯（Gang Saw Blades ）也应归属于金刚石锯片。金刚石锯片是一种切割工具，广泛应用于石材，陶瓷等硬脆材料的加工。金刚石锯片主要由两部分组成；基体与刀头。基体是粘结刀头的主要支撑部分，而刀头则是在使用过程中起切割的部分。金刚石锯片可以按照工艺分，也可按照外观或者应用分类。在本文，这些被作为属性来定义一款金刚石锯片。 Style 外观：Continuous Rim 连续式、Contour Blade 轮廓切割、Ring Saw 环锯片、Segmented 节块式、Turbo 涡轮形、Tuck Point 开槽片、Other； Weld Type 工艺：Sintered 烧结、Brazed 焊接、Laser Brazed 激光焊接、Electroplated 电镀、Other； Diameter 直径：收集了100mm-900mm的常见金刚石锯片直径供用户选择；Sawing Condition 应用环境：Dry 干切、Wet 湿切、Wet / Dry 干湿两用；Concentration 浓度：200%、150%、125%、100%、75%、50%、25% Materials Sawed 应用材料：Asphalt 沥青、Brick 砖块、Concrete 混凝土、Granite 花岗岩、Glass 玻璃、Marble 大理石、Porcelain 瓷器、Refractory 耐火材料、Stone 石头、Slate 石板、Tile 瓷砖、Universal 通用、Other 应用材料属性可以让供应商选择多个，但我们不建议每次都全选，可以根据实际情况选择，如果适用于多种材料，建议直接选择Universal 通用。 金刚石带锯和排锯目前没有太多的属性，我们会根据情况增加。 二、Diamond Wire 金刚石绳锯、线锯 金刚石绳锯和金刚石线锯的英语都是Diamond Wire，金刚石绳锯一般用于花岗岩、大理石等石材或是混凝土的切割；金刚石线锯也称为金刚线，是指利用电镀工艺或树脂结合的方法，将金刚石磨料固定在金属丝上。线锯一般用于晶体，比如单晶硅硅棒、蓝宝石晶棒开方
第四节钻石知识 1. 钻石知识漫谈 1.1 什么是钻石？ 众所周知，钻石以其晶莹剔透、璀璨夺目和坚硬无比的优秀品质被人们视作世界上最珍贵的宝石品种，被誉为“宝石之王”。 钻石是指经过琢磨的金刚石，金刚石是一种天然矿物，是钻石的原石，但有时人们对二者并不加细分。简单地讲，钻石是在地球深部高压、高温条件下形成的一种由碳(C)元素组成的单质晶体。它是大自然赐予人类最美丽的也是最昂贵的物质和财富。 人类文明虽有几千年的历史，但人们发现和初步认识钻石却只有几百年，而真正揭开钻石内部奥秘的时间则更短。在此之前，伴随它的只是神话般的传说，具有宗教色彩的崇拜和畏惧，同时又把它视为勇敢、权力、地位和尊贵的象征。 如今，钻石再也不是那么神秘莫测，更不是只有皇室贵族才能享用的珍品。它已成为百姓们都可拥有、佩戴的大众宝石。钻石的文化源远流长，今天人们更多地把它看成是爱情和忠贞的象征。 1.2 钻石为什么这样昂贵？ 钻石之所以被人类称之为“宝石之王”，并成为最昂贵的宝石品种，除与钻石本身具有魅力的品质有关外，还与钻石矿床的探测、加工等有着密切的关系。 （1）钻石固有的内在魅力品质 作为宝石，必须具备美丽、耐久和稀少这三大要素。钻石是唯一一种集最高硬度，强折射率和高色散于一体的宝石品种，任何其它宝石品种都是不可比拟的。这样的宝中之宝，稀中之罕，理所应当地成为贵中之最了。 （2）钻石文化源远流长 自古以来，钻石一直被人类视为权力、威严、地位和富贵的象征。其坚不可摧、攻无不克、坚贞永恒和坚毅阳刚的品质，是人类永远追求的目标。它具有潜在的、巨大的文化价值。 （3）钻石矿床探寻艰难，耗资巨大 钻石矿床的寻找，并不像传说中的那样，不小心摔一跤就能发现一个钻石矿床。钻石矿床的探寻往往要花上几十年，甚至上百年的努力和劳动，耗资巨大。如原苏联西伯利亚原生金刚石矿床的探寻，从1913年开始，历经了18年的艰辛，才得以发现；博茨瓦纳的“欧拉”原生矿床，耗资3200万美元，历经12年的奋斗才挖掘出来；近几年，在加拿大西北部发现的金刚石原生矿床，则是经历了几代地质学家的艰苦努力，耗资至少达几亿美元才找到的。 （4）金刚石矿床数量少，宝石级金刚石矿床品位低 世界金刚石矿床的数量，如果与铁、铜和金矿数量相比的话，可以说是少得可怜，屈指可数。在开采出的金刚石中，平均只有20％达到宝石级，而其余80％只能用于工业。但这 20％宝石级金刚石的价值却相当于80％工业金刚石的5倍之多。世界金刚石年产量约为10000万克拉，宝石级约为1500万克拉，而加工成钻石的约为400万克拉(相当于800千克)。 有人粗略统计发现，要得到1克拉(0.2克)已打磨好的钻石，需要挖掘约250吨矿石。 （5）开采的规模浩大、难度极高 钻石矿床的开采，可以说是一件规模巨大，却又细心备至的工作。开采过程中，既需充分开采含有钻石的矿石，又要谨小慎微，以确保矿石中钻石原石颗粒完好无损。开采不当会导致经济的巨大损失。不论是露天开采，还是地下挖掘，都是一项声势和场面浩大的工程，人力物力的投入是难以想象的。 （6）钻石加工程序复杂，工时量大 对开采出的矿石经精心破碎和分选后，并不像其它金属矿床一样，即可投入大批量的冶炼，而是要对每一粒钻石毛坯进行逐粒精心细致的分析，才能确定下切磨方案，以确保其重量、净度和款式。这往往需
中心建设方案内容 １、建设单位概况（企业规模、人数、科技人员总数，主要生产产品及其水平、市场占有率、在本行业地位，上年产值、税收、利润情况等）。 一、企业的基本情况 1．企业经营管理等基本情况，（包括所有制性质、职工人数、企业总资产、资产负债率、银行信用等级、销售收入、利润、主导产品及市场占有率、研发来源等）。 Xxx有限公司创建于1987年，是一家民营企业。1987-2007年间主要以生产螺丝批为主，产品研发附加值低，属于劳动密集型产业。2007年后涉足粉末冶金行业，实现从生产螺丝批的传统企业向集研发、生产、销售水雾化钢铁粉末为一体的高新研发企业的转型升级。企业与中南大学建立了产、学、研联合体，成立了Xxx 水雾化粉末高新研发研究开发中心，其占地面积800平方米，固定资产700万元，拥有中频试验熔炼炉、滤波补偿装置等仪器设备，可从事稀土功能材料等方面的研究，企业每年以不少于销售收入5%的经费用于研发，相继开发水雾化稀土钢铁粉、水雾化焊条用稀土钢铁粉、水雾化稀土低合金钢粉等一批新产品，形成了核心了研发，已申报“一种水雾化稀土钢铁粉末合金及生产方法”、“一种高效水雾化焊条用稀土铁粉末合金及生产方法”等2项发明专利,并显现出良好的经济效益和社会效益，2008年企业实现工业总产值12235万元，其中，高新研发产品产值7973万元，占总产值65%。 2007年成立Xxx公司,采用国内先进设备和吸收国际先进制粉研发,专业生产水雾化纯铁粉系列,主要产品有水雾化纯铁粉系列、预合金钢粉系列和扩散型合金钢粉系列等,产品质量稳定可靠,性能卓越,各项研发指标达到国际先进水平。公司占地面积80余亩，现有员工157人，其中中高级研发人员24多人；公司拥有先进的专业化设备和精良的检测设备，从而具备较强的研发开发和生产能力。公司于2000年通过ISO9001-2000质量管理体系认证，2003年通过德国GS产品质量认证。产品远销欧美、东南亚等四十个国家和地区，并深受用户的好评。 公司本着“以诚致信、追求卓越”的企业宗旨，“团结奋进、开拓创新、至全服务、求实发展”的经营理念，真诚期待与国内外客户的合作，共谋发展。 2008年销售额12235亿元，利润709万元，资产6410万元。公司在杭州设
PCD金刚石锯片 Pcd金刚石锯片广泛用于木工切削、石材切削、金刚石木工锯片采用碳素工具钢锯片基体，使基体具有持久不变形精度恒久保持；优质的金刚石锯齿材料，使产品具有超强稳定性和耐用度. 金刚石是目前世界上最硬的刀具材料，比硬质合金材料硬50-150倍，金刚石PCD圆锯片具有硬度高，耐磨性能超强，并具有高韧性，高耐热等特性，其使用寿命是硬质合金锯片的50倍，一张金刚石PCD圆锯片胜过50张进口合金锯片，PCD耐酸性强，刀口不易钝化，更锋利，切割质量好，减少每天换刀磨刀时间，减少生产成本，提高加工质量及效率。木业加工中，尤其刨花板，贴面板，高中密度板，中纤板，防火板，木地板等含杂质及高硬度材料， PCD锯片锯切实木、刨花板、中密板应选左右齿，能锐利地将木纤维组织切断，切口平滑；为了保持槽底平整的开槽，则用平齿齿形或者用左右平组合齿；锯切贴面板、防火板一般选择梯平齿，计算机开料锯由于锯切切率大，用的合金锯片直径和厚度都比较大，直径在350-450mm左右，厚度在4.0-4.8mm之间，多数采用梯平齿，以减少崩边、锯痕。平齿锯口较粗糙，切削速度较慢，修磨最为简单。主要用于普通木材的锯切，成本较低，多用于直径较小的铝用锯片，以保持切削时减少粘连，或用于开槽锯片以保持槽底平整。 株洲三鑫针对的木工板料进行加工生产的金刚石锯片，在材料上使用硬质合金与金刚石相结合的，基体采用硬质合金刀头采用金刚石，大大提高了产品本身的耐磨度和使用的寿命，由于金刚石制造成本高、硬度高、耐磨性强、加工难度大、制造门槛高、价格昂贵，一直以来难以普及木工机械加工切削作业。我公司针对“刨花板、密度板、硫酸钙板、水泥纤维板等一系列的木工板料进行切削作业，生产制造的金刚石木工锯片进行了多方面的研发和实验，表现出卓越的切削性能。
金刚石的老知识和新知识 吴国庆 (北京师范大学化学系100875) 早在1879年，SmithsonTennant已经发现，金刚石燃烧的产物是碳的氧化物，故金刚石是碳的单质。1913年，Bragg父子用X-衍射实验测定了金刚石的晶体结构。证实通常的天然金刚石属于立方晶系，其晶胞为面心立方，一个晶胞里有8个碳原子(一个点阵点为两个碳原子)。每个碳原子周围有四十呈四面体排列的碳原子，健长为154pm。然而应当指出，在殒石里发现的金刚石却是六方晶系的。两种晶体的差别不在于碳原子的杂化类型(sp3)，而在于排列方式不同引起晶体的对称性不同。 金刚石被人类当作宝石而珍藏，据说已有3000年的历史。经过琢磨的金刚石称为钻石，它密度大(3.51g·cm-3)，是已知物质中最坚硬的(莫氏硬度10)；它对光的透明度好，折射率高，琢磨适当的钻石能反射出更多的光而显得格外耀眼；高色散性还使钻石有‘光彩’，这是白光被钻石色散成单色光所致。金刚石的色散值是天然宝石里最高的。利用色散值的差别可以把金刚石跟很象它的锆石(ZrSiO4)区分开来。天然金刚石有的无色，有的则呈美而的蓝、黄、棕、绿等色，还有的呈黑色。理论研究证实，纯净的金刚石应当是无色的。它可以透过各种不同波长的光(包括红外和紫外)。这是因为把金刚石晶体里的电子从基态激发到最低能量的激发态需要5.4电子伏特的能量，远大于可见光的能量(1.7—3.10电子伏特)。当金刚石里掺杂氮，能量从原来的5.4降到2.2左右，随氮原子的含量的增高，由于热运动引起的氮能级的宽度的差别，吸收不同波长的可见光，呈现黄(C/N=105：1)、绿(C/N=103：1)色，氮原子继续增多，所有可见光都会被吸收掉，便得到黑色的金刚石。在好长一个时期里，人们认为蓝色的金刚石是由于其中掺杂铝引起的。后来经美国通用电气公司的实验室证实，金刚石的蓝色是由其中不到百万分之一的硼引起的。他们发现，蓝色的金刚石是有导电性的。这可以解释为：硼原子的存在可以使碳的价带电子进入硼(受主)能级而在价带里留下空穴，引起空穴导电。而铝的掺杂不可能有这种性质。金刚石的颜色还可因掺杂原子引起所谓的“色心”(又称F心)而引起。这类金刚石的颜色会因加热、辐照而改交，有的还有荧光。习惯上钻石的质量按克拉(1克拉等于200毫克)计算。一颗钻石，超过10克拉，就已很稀罕很珍贵了。至今最大的一颗金刚石是1906年开采出来的‘非洲之星’，3025克拉。世界上最大的一颗钻石则是称为‘蒙兀儿大帝’的，加工前重780克拉。 人们梦想合成金刚石已经有很长的历史了。这种梦想的推动力一开始就是为了人工造出珍贵的钻石。因为天然的金刚石太少了。地球化学研究证实，自然界里的碳只有当熔化的岩百在3万个大气压的高压下，才能以金刚石的方式结晶出来，有时生成金刚石的压力竟高到60000个大气压。这样大的压力只有在地面下60—100公里的深外才存在，从这样深的地方翻到地壳表层来
金刚石工具生产制造项目 规划设计方案 规划设计/投资分析/实施方案
金刚石工具生产制造项目规划设计方案说明 金刚石工具市场大体上分为专业市场和通用市场。专业市场对金刚石 工具的要求主要体现在对性能指标要求较高，即针对特定切割设备、特定 切割材料，要求金刚石工具必须满足一定切割效率、切割寿命和加工精度 等技术指标。专业金刚石工具就其产量来说仅为金刚石工具产品总量的10%左右，但其市场销售额却占金刚石工具市场总额的80%～90%。金刚石是在 地球深部高压、高温条件下形成的一种由碳元素组成的单质晶体。金刚石 是无色正八面体晶体，其成分为纯碳，由碳原子以四价键链接，为已知自 然存在最硬物质。由于金刚石中的C-C键很强，所有的价电子都参与了共 价键的形成，没有自由电子，所以金刚石硬度非常大，熔点在华氏6900度，金刚石在纯氧中燃点为720~800℃，在空气中为850~1000℃，而且不导电。 该金刚石工具项目计划总投资17168.83万元，其中：固定资产投资13523.53万元，占项目总投资的78.77%；流动资金3645.30万元，占项目 总投资的21.23%。 达产年营业收入34484.00万元，总成本费用26095.28万元，税金及 附加327.10万元，利润总额8388.72万元，利税总额9872.88万元，税后 净利润6291.54万元，达产年纳税总额3581.34万元；达产年投资利润率
48.86%，投资利税率57.50%，投资回报率36.65%，全部投资回收期4.23年，提供就业职位605个。 坚持“社会效益、环境效益、经济效益共同发展”的原则。注重发挥投资项目的经济效益、区域规模效益和环境保护效益协同发展，利用项目承办单位在项目产品方面的生产技术优势，使投资项目产品达到国际领先水平，实现产业结构优化，达到“高起点、高质量、节能降耗、增强竞争力”的目标，提高企业经济效益、社会效益和环境保护效益。 ...... 报告主要内容：项目概论、投资背景及必要性分析、产业调研分析、项目建设规模、选址分析、工程设计说明、项目工艺可行性、项目环境影响分析、生产安全保护、风险应对说明、节能情况分析、项目计划安排、投资估算与资金筹措、经济评价、评价及建议等。 随着世界经济的发展,人民生活水平的提高，天然石材(花岗石、大理石)、玉石、人造高级石材(微晶石)、陶瓷、玻璃、及水泥制品等,已广泛应用在房屋、建筑物的装修,应用在制作各种装饰品,应用在生活用品及道路、桥梁建设上。
珩磨油石基础知识 过去的几十年里，在机械制造行业中，磨削工艺得到了非常广泛的应用，随着零件精度地不断提高，外圆内孔研磨和珩磨等精加工工艺越来越多被各种零件的制造商采用，因此， 要比较好地完成珩磨加工，选择合适的磨料是非常重要的，磨料选择的一个基本准则就是磨料的硬度要高于被加工材料的硬度。 自然界中最坚硬的材料为金刚石，以下依次为氮化硼、碳化硼、碳化硅、氧化铝、天然刚玉、黄玉和石英，其中金刚石、立方氮化硼、碳化硅和氧化铝磨料是最为常用的，图为这四种磨料在硬度上的排列顺序。 淬火后硬钢的硬度值没有显示在本图中，一般为1600。 金刚石、立方氮化硼称为超级磨料；氧化铝、碳化硅称为普通磨料（或传统磨料）。 首先介绍的是氧化铝磨料，氧化铝磨料是从矾土中通过化学方法提炼出来的，大块的氧化铝用机械进行破碎，破碎后的颗粒按照粒度和形状标准严格分级。按照纯度和颗粒形状的不同主要分为四种： 白色氧化铝：氧化铝的含量99%，外形比较尖锐，晶体间结合力比较弱，脆性比较高。由于这些特点，白色氧化铝磨料比较适合磨削碳含量较高的硬钢和热敏感度较高的合金钢，硬度HRC62以上，能够得到比较好的切削性能和好的孔形，但是白色氧化铝磨损也是非常快速的。白色氧化铝还能够应用于不同铸铁缸体的精加工，应用机理是利用白色氧化铝锋利的切削刃，在较低的切削力下产生比较好的切削效果，获得良好的孔形精度，减少由于铸件内壁不均匀导致的珩磨中不规则的零件变形。 紫色氧化铝：含94-97%氧化铝和1.5%铬，晶体形状平整一点，同时由于铬的存在晶体间结合力有了增强，所以有一定耐磨性。紫色氧化铝磨料并不常用。非常适用于HRC60左右碳钢合金钢零件的珩磨。 红色氧化铝：92%-96%氧化铝加入3%的铬烧制而成，晶体形状较规则，脆性降低，耐磨性增强，比白色氧化铝更坚硬，切削能力有所下降。 棕色氧化铝：96%氧化铝，棕色是因为除氧化铝外其他成分如Na、K等，晶体形状规则，晶体组织坚硬脆性很低，适用于大多数钢材料重型零件的重负载条件下大余量珩磨，也适用
石墨对金刚石工具胎体性能的影响 刘英凯赵振艳林强姚俊青李顺卿 （河北省金刚石工具工程技术研究中心050035石家庄） 摘要：本文对石墨在金刚石工具中的应用进行了研究。探讨了石墨加入量、石墨粒度及石墨类型对金刚石工具胎体性能的影响。结果表明：随着石墨加入量的增加，胎体的孔隙率逐渐增高，致密度降低；加入鳞片石墨的胎体致密度要高于加入颗粒石墨的胎体。不加石墨的胎体抗弯强度为800MPa，随着石墨加入量的增加，胎体抗弯强度逐渐降低，当-325目颗粒石墨加入量达到2.5%时，胎体抗弯强度仅为470MPa，降低了40%。在加入量一定的情况下，200目以粗颗粒石墨对胎体抗弯强度的影响要高于相同粒度的鳞片石墨和-325目颗粒石墨。 关键词：石墨胎体性能孔隙率抗弯强度 1 前言 金刚石工具被广泛的应用于土木工程、石材加工、交通工业、地质勘探与国防工业等领域[1]。随着金刚石工具使用的普及，其价格一跌再跌，相关企业面临着巨大的成本压力。因此国内外本行业的研究人员进行了大量的试验研究，开发出了价格相对低廉的Fe基、Cu基胎体，替代传统的Co基、Ni基胎体。同时随着经济的飞速发展，社会的人工成本逐渐增加，终端使用者要求金刚石工具具有更高的使用效率。因此，目前金刚石工具行业的开发方向是应用Fe、Cu基胎体开发高性能金刚石工具。 在胎体中加入添加剂元素是改善胎体性能的有效方法，石墨作为一种胎体弱化元素被行业内的研究人员所关注[2-4]。本文将石墨作为添加剂元素加入Fe、Cu 基胎体中，重点考察了石墨粒度、石墨含量和石墨种类对金刚石工具胎体性能的影响。 2 试验方法及试验设备 2.1 试验原料 制备胎体的原材料金属粉末有：羰基铁粉、电解铜粉、钴粉、镍粉和锡粉，粒度均为-200目，纯度≥99.2%。 石墨粉末：颗粒石墨，含碳量99%以上，过筛后分为200目以粗和-325目两个粒度组成；鳞片石墨，产地山东青岛，纯度99%，呈扁平状，如图1所示，直径在80μm-200μm之间，厚度20μm左右。 图1 鳞片石墨
金刚石锯片知识全解答 ——湖北银天 金刚石锯片是一种切割工具,广泛应用于石材,陶瓷等硬脆材料的加工.金刚石锯片主要由两部分组成;基体与刀头.基体是粘结刀头的主要支撑部分,而刀头则是在使用过程中起切割的部分,刀头会在使用中而不断地消耗掉,而基体则不会,刀头之所以能起切割的作用是因为其中含有金刚石,金刚石作为目前最硬的物质,它在刀头中摩擦切割被加工对象.而金刚石颗粒则由金属包裹在刀头内部。 在使用过程中,金属胎体与金刚石一起消耗,一般较理想的情况是金属胎体消耗较金刚快,这样就既能保证刀头的锋利度又能确保刀头有较长的寿命. 金刚石锯片的分类： 越来越多的行业在生产过程当中使用金刚石锯片，随着行业的整合细分，金刚石锯片的种类愈见细化。 一.制造工艺分类： 1、烧结金刚石锯片：分冷压烧结和热压烧结两种，压制烧结而成。 2、焊接金刚石锯片：分高频焊接和激光焊接两种，高频焊接通过高温熔化介质将刀头与基体焊接在一起，激光焊接通过高温激光束将刀头与基体接触边缘熔化形成冶金结合。 3、电镀金刚石锯片：是将刀头粉末通过电镀方法附着在基体上。 二.外观分类： 1、连续边缘锯片：连续锯齿金刚石锯片，一般通过烧结方法制作，常用青铜结合剂作为基础胎体料，切割时须加水以保证切割效果，并有用激光将刀头切割缝隙的种类。 2、刀头型锯片：锯齿断开，切割速度快，适合干、湿两种切割方法。 3、涡轮型锯片：结合了前面1、2两项的优势，锯齿连续呈现涡轮状均匀凸凹，提高了切割速度，增加使用寿命。 不同的材料选用不同种类的金刚石锯片，不同粉类配方适合不同材质的特性，对材料产品的质量、效果、合格率乃至成本和效益造成直接的影响。 影响金刚石圆锯片效率和寿命的因素有锯切工艺参数和金刚石的粒度、浓度、结合剂硬度等。据切能数有锯片线速、锯切浓度和进刀速度。
金刚石工具胎体中铁（Fe）元素的作用 （1）优点铁是极廉价的元素，在金刚石工具中的用量日渐增多，铁用在金刚石工具中有如下优点： 1）价格低廉； 2）铁与济南市有较好的润湿性，接触角为50°，优于钴和镍； 3）液相时铁与金刚石的附着功为3.4×10-7J/cm2，也优于钴和镍； 4）可以形成多种碳化物，如渗碳体型（Fe3C）和ε型碳化物（Fe2C），有硼参与可形成Fe23（CB）6和Fe3（CB），有W、Mo参与时，形成M6C型碳化物（Fe3W3）C和（Fe3Mo3）C； 5）与骨架材料的相容性很好，液相时与WC的接触角接近于0，对TiC的接触角也很低； 6）Fe具有比Cu、Ni、Co低的线胀系数，其值为11.7×10-6/℃，更接近金刚石的线胀系数，对防止冷却裂纹的出现起一定的作用； 7）烧结时铁对金刚石的轻度刻蚀并不损失金刚石的强度，反而会提高金刚石在胎体中的把持力； 8）对于铁基合金的性能是否能接近或达到钴基合金的性能。 （2）铁在金刚石工具中有如下不足； 1）铁基胎体的变形性大于钴基胎体； 2）铁基胎体的耐磨性高于钴基胎体； 3）铁基胎体中的低熔点金属容易发生流失； 4）铁基胎体的工具不够锋利。
（3）为了正确认识铁在金刚石工具中的作用，作如下几点说明： 高温下铁对金刚石的蚀刻虑远比镍、钴都高，但是实验表明，1000℃以下烧结，金刚石只被轻度蚀刻，并不影响金刚石的强度；金刚石表面被蚀刻的碳并不以石墨形态分布在金刚石表面，而是扩散到金刚石表面的含铁金属膜中，按一定的规律分布。 使铁（钢）在高速状态下与金刚石对磨，金刚石会被眼中磨蚀加工。利用这一特性，可以加工天然钻石。 铁基金刚石工具不锋利的原因是铁比钴耐磨，比钴变形大。 铁基结合剂金属不锋利的原因是铁比钴耐磨，比钴变形大。 铁基结合剂工具烧结流失是由于铁与铜基合金中的低熔点金属的溶解度过低造成的，适量加一些互溶性好的元素即可减少流失
四川关于成立金刚石工具生产制造公司 可行性报告 规划设计/投资分析/实施方案
报告摘要说明 随着世界经济的发展,人民生活水平的提高，天然石材(花岗石、大理石)、玉石、人造高级石材(微晶石)、陶瓷、玻璃、及水泥制品等,已广泛 应用在房屋、建筑物的装修,应用在制作各种装饰品,应用在生活用品及道路、桥梁建设上。 xxx有限责任公司由xxx公司（以下简称“A公司”）与xxx集团（以下简称“B公司”）共同出资成立，其中：A公司出资1130.0万元，占公司股份75%；B公司出资380.0万元，占公司股份25%。 xxx有限责任公司以金刚石工具产业为核心，依托A公司的渠道资 源和B公司的行业经验，xxx有限责任公司将快速形成行业竞争力，通过3-5年的发展，成为区域内行业龙头，带动并促进全行业的发展。 xxx有限责任公司计划总投资3854.24万元，其中：固定资产投资3006.76万元，占总投资的78.01%；流动资金847.48万元，占总投资 的21.99%。 根据规划，xxx有限责任公司正常经营年份可实现营业收入 5751.00万元，总成本费用4474.35万元，税金及附加61.95万元，利润总额1276.65万元，利税总额1514.69万元，税后净利润957.49万元，纳税总额557.20万元，投资利润率33.12%，投资利税率39.30%，投资回报率24.84%，全部投资回收期5.53年，提供就业职位91个。
金刚石工具市场大体上分为专业市场和通用市场。专业市场对金刚石 工具的要求主要体现在对性能指标要求较高，即针对特定切割设备、特定 切割材料，要求金刚石工具必须满足一定切割效率、切割寿命和加工精度 等技术指标。专业金刚石工具就其产量来说仅为金刚石工具产品总量的10%左右，但其市场销售额却占金刚石工具市场总额的80%～90%。金刚石是在 地球深部高压、高温条件下形成的一种由碳元素组成的单质晶体。金刚石 是无色正八面体晶体，其成分为纯碳，由碳原子以四价键链接，为已知自 然存在最硬物质。由于金刚石中的C-C键很强，所有的价电子都参与了共 价键的形成，没有自由电子，所以金刚石硬度非常大，熔点在华氏6900度，金刚石在纯氧中燃点为720~800℃，在空气中为850~1000℃，而且不导电。
金刚石工具生产制造项目 实施方案 投资分析/实施方案
摘要 尽管我国生产的各种金刚石工具在各行业得到广泛应用，并取得显著的经济效益，但其技术水平与国外同类产品相比还有一定的差距，大力发展五金工具产业，狠抓新产品、新工艺的开发，加快我国五金工具产业的发展，提高经济效益和整体技术水平。 该金刚石工具项目计划总投资6491.16万元，其中：固定资产投资4803.21万元，占项目总投资的74.00%；流动资金1687.95万元，占项目总投资的26.00%。 达产年营业收入15842.00万元，总成本费用11979.08万元，税金及附加139.84万元，利润总额3862.92万元，利税总额4535.58万元，税后净利润2897.19万元，达产年纳税总额1638.39万元；达产年投资利润率59.51%，投资利税率69.87%，投资回报率44.63%，全部投资回收期3.74年，提供就业职位266个。 依据国家产业发展政策、相关行业“十三五”发展规划、地方经济发展状况和产业发展趋势，同时，根据项目承办单位已经具体的资源条件、建设条件并结合企业发展战略，阐述投资项目建设的背景及必要性。 金刚石工具市场大体上分为专业市场和通用市场。专业市场对金刚石工具的要求主要体现在对性能指标要求较高，即针对特定切割设备、特定切割材料，要求金刚石工具必须满足一定切割效率、切割寿命和加工精度等技术指标。专业金刚石工具就其产量来说仅为金刚石工具产品总量的10%
左右，但其市场销售额却占金刚石工具市场总额的80%～90%。金刚石是在 地球深部高压、高温条件下形成的一种由碳元素组成的单质晶体。金刚石 是无色正八面体晶体，其成分为纯碳，由碳原子以四价键链接，为已知自 然存在最硬物质。由于金刚石中的C-C键很强，所有的价电子都参与了共 价键的形成，没有自由电子，所以金刚石硬度非常大，熔点在华氏6900度，金刚石在纯氧中燃点为720~800℃，在空气中为850~1000℃，而且不导电。 报告主要内容：基本情况、投资背景和必要性分析、产业研究分析、 产品规划方案、选址方案、工程设计方案、工艺可行性、项目环境影响情 况说明、项目职业保护、项目风险评价分析、节能可行性分析、实施安排 方案、投资方案、项目经济效益可行性、综合评价结论等。
郑州市超硬材料产业发展报告 【大中小】作者：zznet 来源：时间：2009-12-17 15:04:55 浏览87 人次 郑州是我国超硬材料及制品产业的主要发源地和行业中心，是技术和人才的辐射源，是我国超硬材料的重要生产研发基地。超硬材料是郑州具有自主知识产权且在国内外占有一席之地的特色产业，在国际国内超硬材料发展史上都占据着十分突出的地位，具有科研、人才、技术成果、产业、信息、市场和行业管理服务等方面一系列的优势。加快郑州市超硬材料产业发展对于调整优化我市产业结构，意义重大。 一、郑州市超硬材料产业的基本概况 多年来，郑州市在产业结构调整中一直把超硬材料这一特色产业做为支持的重点并通过大批项目的实施，培育、壮大和聚集了一批在国际国内市场上有一定影响力的超硬材料龙头企业，形成了较为集中的超硬材料企业群体和由超硬材料、制品、原辅材料、生产设备及检测仪器等组成的较为完整的产品体系和产业链条。科技部已批准在郑州建立全国超硬材料行业唯一的国家级基地。 截至2006年底，郑州市现有超硬材料及相关企业800余家，其中规模以上企业约500家。从业人员2万余人，研发人员约1000人，占全部从业人员的5 %。郑州市超硬材料企业主要分布在郑州高新区、中原区、新郑、荥阳等地。2006年郑州超硬材料行业实现销售收入30多亿元，工业增加值11.65亿元，出口创汇1亿美元，利税9.5亿元。 目前，河南超硬材料产业已形成由原辅材料、金刚石、立方氮化硼、金刚石微粉、专用生产设备和检测仪器、各类超硬
材料制品等组成的较为完善的产业链条，上述产品在全国市场占有率分别达到30%、80%、100%、60%、90%、15%。其中郑州在全国市场的占有率分别为20%、10%、96%、30%、90%、10%。产品国内主要销往北京、上海、江苏、广东、福建、河北等全国各地，同时大量出口到美欧、中东各国、日本和东南亚以及香港、台湾地区。 郑州有数十家国内外知名的超硬材料小巨人企业，发展势头良好且各具产品特色，如以金刚石单晶为主的中南杰特金刚石有限公司、以金刚石微粉为主的河南亚龙超硬材料有限公司、以立方氮化硼磨料为主的河南富耐克超硬材料有限公司、以金刚石单晶和金刚石锯片为主的河南华晶超硬材料股份有限公司、以石油钻探用金刚石复合片为主的郑州新亚复合超硬材料有限公司、以进出口贸易为主的中国磨料磨具进出口联营公司，以超硬材料砂轮、专用设备仪器为主的郑州磨料磨具磨削研究所等。郑州磨料磨具磨削研究所是国内超硬材料行业唯一的国家级研究单位，该所在生产超硬材料制品及检测仪器设备方面均居国内领先水平，国家超硬材料工程中心、国家磨料磨具行业质检中心、信息中心、标准化委员会等均设在该所。 目前郑州市超硬材料产业己形成明显的产业链，专业化特点明显，技术优势和产业竞争力较强。尤其是近年来，超硬材料产业呈现出以持续高速增长、经济效益不断提高、出口能力明显上升、创新能力迅速提高为主要特征的良好发展趋势，企业开展技术创新和产业结构调整的力度明显加大。目前郑州市超硬材料产业经济效益明显高于全国工业平均增长水平，达到了20 %。技术的不断创新促进了该产业的快速发展，对我国超硬材料行业的经济结构产品结构战略性调整的推动作用日益显现。
