短波收音机收听手册
当下市面上的全波段（World Band）数调短波收音机调谐的频率跨度很大，典型的调谐范围从150KHz到30000KHz,几乎囊括长波、中波、短波的全部波段。根据国际无线电联盟的协定，无线电频率被划分并供应给不同用途的使用者。虽然偶有犯规者，但绝大多数台（站）都恪守许可使用的频率。
150KHz及以下。这个频率的无线电波不能通过电离层传播，却可以很好地穿透海洋的深处，因此，在这个频率下可以发现许多做潜艇通讯的军事电台。德国、英国、日本、瑞士和白俄罗斯等国的标准时间标准频率发播台的发射频率都在20-80khz之间，普通收音机是根本接收不到的。
150到540KHz。这是BCLer和Dxer通称的长波段。在收音机里能听到的大多数信号是一些信标台不断重复摩尔斯（Morse）电码呼号。长波广播从153KHz启用，大功率的长波广播以俄罗斯和东欧国家为甚，非洲及澳大利亚、蒙古和前苏联加盟共和国等部分亚太地区国家也有长波广播，但我国广播并未染指这一领地。法国标准时间标准频率发播台使用162khz。在长波的高端，可以接收到一些RTTY（无线电传）信号。海洋气象和安全广播，如无线电爱好者熟知的VTEX（航行警告自动通信系统）就是在512KHz发射。这个波段的最好接收时间是秋冬季的夜晚。我国的北方地区容易接收到独联体国家的长波广播。
540KHz到1710KHz。这是中波广播。亚洲和中南美洲地区的中波起始段被划为530KHz。传统收音机的中波到1600KHz结束，而实际意义上的中波广播波段却在1710KHz结束。从1610到1710KHz是新的中波扩展领域，从1997年开始，不断有电台在这一波段上播音，给无线电爱好者提供了精彩的DX（远程无线电接收活动）契机。但1700khz以上频率入驻的中波广播电台寥寥无几，据WRTH（《世界广播电视手册》）最新记录，全球仅有两家广播电台在1700khz ——1710khz发声，澳大利亚转播当地赛马和服务偏远地区土著民的广播电台就使用1701KHz，阿根廷Radio
Palacio-AM1710电台使用1710KHz，发射功率均在1KW以下,远程接收极具挑战性。
1711KHz到1800KHz。这是一个各种无线电通讯信号混杂的“万花筒”地带，主导这一地带的是一些灯塔和导航信号，可以在收音机听到唧唧嚓嚓的声音，主要用于给渔船和海上勘探提供定位信号。1711khz是中波和短波的分水岭。
1800KHz到2000KHz。这是160米的业余无线电波段，多数的语音通讯采用SSB（单边带）的LSB（下边带）模式，在秋冬季的夜晚有最佳的接收效果。
2000到2300KHz。该波段重点用于海事通讯，2182KHz为紧急救难频率，其他用途严禁使用。一些有规律的海洋气象广播也会出现在这个波段上，多采用USB（上边带）模式，最佳接收时段是晚上。以上三个频段目前尚无正规广播电台闯入的纪录。
2300KHz到2495KHz。120米的广播波段，绝大多数用于赤道地区的国内广播（亦称热带地区广播）。澳大利亚、墨西哥、巴布亚新几内亚、巴西、朝鲜和我国（福建人民广播电台新闻频道）在这一波段均有电台常年广播，最适宜的收听时间是晚上。
2495KHz到2850KHz。可以发现很多海事电台。2500KHz是标准时间标准频率发播台，如美国的WWV和WWVH及我国的BPM。只有朝鲜的中央广播电台出现在2850KHz上，这也是唯一在该波段上出现的公共语音广播。
2850KHz到3150KHz。这一波段主要被USB的航空电台和航空气象报告电台占据，可以听到机场导航台与飞机之间的对话。唯一的广播出现在2960KHz上，是印度尼西亚的RPDT2电台，发射功率只有300瓦，在我国绝大多数地区很难截获其信号。
3150KHz到3200KHz。RTTY固定业务台（以下简称固定台；依此类推，移动业务台简称移动台）分配在这个波段上。事实上却并非业务台的净土，在该波段上出现的广播有秘鲁的Radio Municipal和美国全球宗教广播网WWRB电台以及KTWR(环球电台)非洲分台。
3200KHz到3400KHz。这是90米广播波段，绝大多数是赤道地区的国内广播，但BBC、AWR、HCJB等国际知名电台也有涉足。我国上海的“浦江之声”电台出现在3280KHz，我国的华南、沿海大部和台湾均有良好的收听效果。加拿大标准时间标准频率发播台（CHU）在3330KHz可以听到。在亚洲最好的接收时间是晚上（夏季除外）。
3400KHz到3500KHz。原本被分配用于USB模式的航空通讯，但玻利维亚2个国内台和朝鲜一个地下电台的短波广播已侵入这一领域，不过发射功率不大，覆盖面非常有限。
3500KHz到4000KHz。80米业余无线电波段。
3500到3750KHz用于CW(等幅电报通信)和RTTY通讯，其余的波段用于LSB的语音广播。在欧洲和非洲3900到4000KHz是广播波段；3900到3950KHz主要是亚太地区的广播电台使用。我国的呼伦贝尔电台使用3900KHz、中央人民广播电台二套使用3985KHz，新疆人民广播电台维吾尔语广播和甘肃甘南电台使用
3990KHz，内蒙古人民广播电台汉语综合频道在4000KHz上，主要受众是中西部和华北的偏远地区。美国的广播不使用这一波段。夜晚有限的时间能收听到。
4000到4065KHz。次要业务波段，主要是SSB的军事通讯唱主角，但少量国际、国内和地下电台也使用这一波段。
4065到4438KHz。用于USB的海事通讯，而4125KHz被用于呼叫，我国在此频段分布的海事电台（俗称海岸电台）极少，只有厦门和烟台海岸电台经常出没在4314和4381khz上。一些国际、国内和地下广播电台也现身其中，我国的中央8套、新疆台和青海台也出现在4190-4330KHz 中，但南方地区接听困难。
4438KHz到4750KHz。用于固定台和移动台的USB通讯。广播以国内电台和地下电台为主。我国的中央一套、内蒙古电台蒙汉语两套节目、新疆台的维语节目和青海台新闻频道在这一波段密集分布，为中波和调频信号覆盖不到的中西部偏远地区和地势复杂的北方山区解决了听广播难的问题。
4750到4995KHz。这是60米的广播波段，主要由热带地区的一些国内电台使用，最佳的接收时间是秋冬季的傍晚和夜晚。在冬季，在你东边的电台在日落前的一两个小时信号开始衰落，而在你西边的电台在日落后一两个小时才开始衰落。我国多数的国内短波广播电台在这一波段都有分布。
4995KHz到5005KHz。国际性的标准时间标准频率发播台的密集区，中
国（含台湾地区）、俄罗斯、美国、韩国、阿根廷、委内瑞拉、厄瓜多尔、西班牙等8个国家的10个时间发播台充斥在4996-5000KHz的狭窄频宽上，发射功率以中国的BPM(20KW)为最大，美国的WWV和WWVH和西班牙的EBC(10KW)次之，其余均在5KW以下。
5005到5450KHz。这个频段非常混乱。低端（5005-5100KHz）多数是国内电台，还有SSB的固定台和移动台；5061-5100KHz
是次要业务波段。RTTY和CW在整个频段上都可能听到。最佳的接收时间是傍晚和晚上。我国的国内短波广播和对台广播在此也有分布。台湾“中央气象局”气象预报中心的海洋气象预报语音广播节目，使用USB模式在5170KHz 上全天广播，我国东南沿海地区全天候可以收听到，北部沿海地区傍晚以后收听为佳，这是覆盖面最广的中文单边带公共语音广播。
5450到5370KHz。另一个使用USB模式的航空波段。但也充斥许多国内和地下电台，多以针对中南美洲和非洲广播为主。
5730到5950KHz。另一个混杂的波段。美国政府使用USB和RTTY模式的固定台占据了其中的大量频率资源。5475-5950KHz均有电台密布，尤以秋冬季为甚。
5950到6200KHz。49米广播波段，午后到第二天的日出后的几个小时内均充满了信号。因49米广播波段夜晚收听效果优秀，一些地区白天也可收听，因此成为各大国际广播电台的必争之地。
6200到6525KHz。一个非常拥挤的海事通讯波段，使用USB模式和各种FSK（移频键控）模式，如AMTOR(纠错电传通信)和FEC(前向纠错)，湛江海岸电台经常使用6200和6501khz呼叫。广播电台布局比前个频段稀疏。
6525到6765KHz。另一个拥挤的波段，主要是USB的航空通讯，广播电台零星点缀其中。
6765到7000KHz。被使用SSB、CW、FAX（无线电传真）模式的固定台占据，也有各式各样的数字通讯模式，广播电台以美洲居多。
7000到7300KHz。7000到7100KHz是全世界的业余无线电波段，偶尔有个别广播电台会在其中出现，如朝鲜之声。在美洲，7100到7300KHz也是业余无线电专用频段，但在其他地区被用于广播。一些广播覆盖北美和南美地区，与当地的业余电台发生冲突，造成傍晚和夜间干扰异常严重。HAM（俗称火腿）在7000到7150KHz使用CW和RTTY，而在7150到7300KHz使用LSB。夜晚接收效果良好，一些地区白天也能收听，一些火腿则全天候在这个频段守候。
7300到8195KHz。主要是使用FSK和数字模式的固定台的阵地，广播信号主要集中在7300-7600KHz。唯一例外的情况发现在8117KHz，该频率是发射自台北的台湾“中央气象局”语音广播，USB发射，全天覆盖台湾岛东北部附近1000公里至东海海域，朝鲜海峡和北马里亚纳群岛大部分时间也能接收到，但台湾海峡因受岛内中央山脉阻隔而无法收听。
8195到8815KHz。繁忙的海事通讯波段，午后到第二天清晨信号拥挤，多采用USB和FSK信号发射。我国有许多海岸电台（如上海、广州、烟台、厦门等地）多在8400khz以上发射，USB语音通讯，其中8794khz是长江流域海事专用频率。无广播电台。
8815到9040KHz。另一个航空通信波段，充斥着USB信号，还可以听到一些航空气象预报电台。其中8828khz是东亚及太平洋航空气象台专属频率；8967khz是全军聊天频率，7：00-22：00信号拥挤。无国际、国内广播电台。
9040到9900KHz 。31米国际广播波段，塞满了世界各地的电台，最好的接收时间是午后到第二天上午，尤以冬季为佳，一些大功率或近程的小功率短波广播电台整日都可听到。由于良好的传输条件，该频段也是各大国际广播电台彰显实力和魅力的重要舞台。
9900到9995KHz。是31米国际广播波段的延伸区，以国际广播电台为主，但电台布局明显没有上个频段拥挤，兼容使用FSK模式通讯的固定台。
9995到10005KHz。又一个标准时间标准频率发播台密集区。中国的BPM、美国的WWV、WWVH，俄罗斯的RWM和阿根廷的LOL均在其列。
10005到10100KHz。航空通讯专用波段。为保证航空安全，其他用途的电波严禁介入。
10100到10150KHz。30米的业余无线电波段，仅限CW和RTTY模式的操作。
10150到11175KHz。固定台专享频段。除不同的FSK和数字模式，还可以听到一些SSB模式中继的国际广播电台信号。这些电台传递节目到卫星下行服务不到的地区的广播发射台。随着卫星广播的普及，SSB中继服务正日薄西山。
11175到11400KHz。为USB模式的航空通讯专用。但发射自夏威夷的美军电台（AFRTS）和全印度电台（AIR）的国内广播还在这个频段上运行。
11400到11650KHz。主要由一些FSK和数字模式的固定电台使用。也大量掺杂着国际广播电台的信号。
11650到11975KHz。25米的国际广播波段，整天有电台播音。夜晚收听效果良好（冬季中期除外），亚太地区的白天和冬季夜晚都可以有好的接收效果。
11975到12330KHz。主要的使用者是FSK和数字模式的固定电台。也有不少国际国内广播电台信号（12160-12330KHz是广播的空白区）。
12330-13200KHz。繁忙的全天候海事通讯波段，充斥着USB和FSK信号，广州、天津、烟台、厦门、舟山海岸台常光顾此地带。无广播信号。
13200到13360KHz。全天可听到USB模式的航空通讯。仅有美军电台（AFRTS）以USB的方式在这个波段的末端广播。
13360到13600KHz。FSK和数字模式的固定电台专属领地。但这一波段的前端也有AFRTS以USB的方式广播，算是个变数。
13600到13800khz。22米的国际广播波段，最佳的接收时间是白天和傍晚，夏季的夜晚也有不错的表现。但许多国家（如日本）制造的指针式多波段短波收音机却省略了这一频段。
13800到14000KHz。固定台专属，多为FSK模式。也有国际广播的信号出现。
14000到14350KHz。20米的业余无线电波段。低端的100KHz用于CW 和RTTY，其余的频率使用USB模式（在美国的火腿不能在14150KHz以下使用单边带），最佳接收时间是白天和傍晚。是国际电台和商业电台的禁区。
14350KHz到14990KHz。由FSK和数字模式的固定电台使用，也是国际电台和公共、商业广播的禁区。近几年，极个别大功率的地下广播电台私闯禁区，加之相关当局针锋相对地对其进行干扰，损伤一些固定台的正常功能，因此而引发不少争端。
14990到15010KHz。另一个标准时间标准频率发播台专属区，被俄罗斯、中国（含台湾的BSF）、美国、西班牙的6家时间发播台所瓜分。加拿大的CHU 却使用上个频段的14670KHz，显得很另类。
15010到15100KHz。以USB方式的航空通讯为主，也有国际广播电台出没其间，主要是全印度电台（即AIR，其对外广播的呼号在中文翻译上习惯称印度德里电台）对亚太地区的广播。属次要业务波段。
15100到15600KHz。19米的国际广播波段，全天候有电台播音。白天有良好的接收表现，夏季的夜晚也能呈现出良好的接收效果。
15600到16460KHz。由一些USB、FSK和数字模式的固定电台所使用。15600-15900KHz也有国际广播电台的信号。
16460到17360KHz。由海事电台和固定电台共享，使用USB、FSK和数字模式。东南亚地区的海岸电台在16590——16860khz之间活动频繁；我国的广州和烟台海岸台也使用这一频段。白天接收效果优于夜间。也是广播禁地。
17360到17550KHz。也由海事电台和固定电台共享，使用模式同上。17480KHz以上频率有广播发声。
17550到17900KHz。16米国际广播波段。最佳的接收时间是白天。许多国际电台对华广播使用这一频段，夏秋季的白天（有限时间，以午后为佳）和傍晚均有不俗的传播效果。
17900到18030KHz。用于USB方式的航空通讯。广播禁区。
18030到18068KHz。FSK和数字模式的固定台使用，无广播信号出现。
18068到18168KHz。17米的业余无线电波段，使用CW、RTTY和USB 模式。广播禁地。近来，也有大功率的地下电台擅自违禁在此打广播的“游击战”，让区区100khz的小小港湾掀起从未有过的波澜，许多火腿苦不堪言。
18168到19990KHz。这个大的区分波段用于固定台，也能找到一些海事电台。大多数通讯使用FSK和数字模式。在18910到19010KHz之间有个别国际广播电台播音。
19954KHz几十年来被用做前苏联载人飞船的标志信号。同时，地下秘密电台公然冒犯固定台频率进行违法广播的现象也时有发生。通常只有在白天才能有良好的接收效果，但明显的信号衰减现象时有发生。
19990到20010KHz。标准时间标准频率发播台频段。目前只有美国的WWV使用20000KHz，发射功率2.5KW，中、北美洲和太平洋岛国白天有好的接收效果。
20010到21000KHz。固定电台和航空电台占据其间，大多数通讯通过CW、RTTY和USB模式完成。白天是最佳的接收时间。无广播信号。
21000到21450KHz。15米的业余无线电波段。在开始的200KHz使用CW 和RTTY模式，其后的频率使用SSB模式。最佳接收时间是白天。无广播信号出没。
21450到21850KHz。13米的国际广播波段，电台的密度已明显呈式微之势，白天的接收效果好。
21850到22000KHz。航空电台和固定电台共享，使用USB、FSK和数字模式。无广播信号。
22000到22855KHz。FSK和数字模式的海事电台使用。最佳的接收时间是太阳黑子活动期间的昼间。
22855到23200KHz。FSK和数字模式的固定电台使用。
23200到23350KHz。有USB的航空台，一般被小型飞行场所使用。
23350到24890KHz。FSK和数字模式的固定电台使用。
24890到24990KHz。15米的业余无线电波段，使用CW、FSK和RTTY
模式。最佳的接收时间是太阳黑子活动期的白天。
24990到25010KHz。标准时间标准频率发播台专用，但至今还没有电台在其间实际操作。
25010到25550KHz。这个波段用于固定、移动、海事电台，大多数都是装在卡车、出租车、汽艇游艇上的小功率电台。通常使用USB和AM（调幅语音通信）方式，FM(调频语音通信)则采用5KHz的步进。最佳的接收时间是太阳黑子活动期的白天或突发性的E层电磁辐射开启时。
25550到25670 KHz。保留给天文广播，目前没有电台。期待着不久的将来能于无声处听惊雷——天外对话。
25670到26100
KHz。13米的国际广播波段。随着DRM数字广播的兴起，欧洲地区的一些广播机构开始在这一波段进行DRM试验发射，但输出功率只有100-500W，在我国截获到信号的概率几乎是零。最佳的接收时间是太阳黑子活动期的白天。
26100到28000 KHz。适用的电台及其发射模式及最佳接收时间与“25010到25550 KHz”的波段相同。不同的是从26965到27405
KHz属市民波段（CB）,面向社会和普通民众开放。
28000到29700 KHz。10米的业余无线电波段。从28300到28600 KHz 多为USB信号，在29600
KHz以上使用FM模式。最佳的接收时间是太阳黑子活动期的白天或突发性的E层电磁辐射开始时。29700到30000
KHz。小功率的固定和移动台使用，主要使用5 KHz步进的FM模式发射。
短波收音机常识问答
1.什么是短波收音机？
世界上许多国家利用短波频率来进行世界范围的广播传输，短波频率范围通常在 1.6MHz- 30MHz之间，能接收到上述某一段频率的收音机叫短波收音机。
2.何谓“短波米波段”？
要想知道什么是短波米波段，首先要知道什么是波长。所谓波长，就是电波的长度。形象的说，就是电波在一个周期内走了多长的距离。电波的长度可以这样计算：30万公里（千米或者1000米）除以电波的频率即等于波长。在现在的收音机中，通常有中波段、短波段和调频波段。中波段使用的频率是550KHz－－1605KHz,其波长在500米－－200米之间，而在短波段，一般为2MHz－－20MHz,其波长在150米－－15米之间。这就是在收音机的短波米波段。
它的计算公式为：300000Km/频率（KHz)=波长（m)。
一般我们还将短波频率划分为很多“米段波”，每一个米波段包含一段频率范围。例如:19M米波段包含的频率范围为从15.100到15.600MHz 。国际无线电委员会规定民用广播使用米波段范围内的频率，米波段之外的频率大多用于军事和其他民用通讯。所以，只有在米波段频率范围内，才能接收到民用广播电台节目。(请参考下列短波米波段划分表)每日不同时间所收听短波节目的效果：短波信号传播受到许多因素影响，诸如太阳黑子活动、大气层和地球电离层变化的影响，不是所有波段上的短波传播效果都好。有些在白天好，有些在夜间好。通常白天收听短波节目的效果不是很好，尤其从上午10点到下午3点之间。主要是因为在这段时间里短波电波受电离层的变化影响大，传播距离短。如果你想在白天收听短波节目, 请参考下表，或许在某些米波段接收效果会好些，但是不能达到晚上收听的效果。
短波米波段划分表
米波段兆赫兹千赫兹波段说明电台接收情况简述
11 25.67--26.10 25670--26100 国际波段没有广播电台。
13 21.45--21.85 21450--21850 国际波段电台极少，下午能收个别电台。
15 18.90--19.02 18900--19020 国际波段电台极少，只有美国使用
16 17.48--17.90 17480--17900 国际波段电台多，中午至晚上9：00前较好，早晨、上午效果一般，深夜至早晨电台较少。
19 15.10--15.80 15100--15800 国际波段电台多，中午至晚上9：00前较好，早晨、上午效果一般，深夜至早晨电台较少。
21 13.57--13.87 13570--13870 国际波段傍晚收听最好,但电台不多。
25 11.60--12.10 11600--12100 国际波段电台最多，整日都好，早晨、上午、傍晚至12点前最好。
31 9.40-- 9.90 9400--9900 国际波段电台最多，整日都好，早晨、上午、傍晚至12点前最好。
41 7.10-- 7.35 7100--7350 国际波段电台多，早晨、傍晚和深夜收到电台多，但容易受干扰，杂音大。
49 5.90-- 6.20 5900--6200 国际波段电台多，早晨、傍晚和深夜收到电台多，但容易受干扰，杂音大。
60 4.75-- 5.60 4750--5600 地区波段夜间效果好，但电台不多，白天效果差，杂音多。
75 3.90-- 4.00 3900--4000 国际波段夜间效果好，但电台不多，白天效果差，杂音极大。
90 3.20-- 3.40 3200--3400 地区波段夜间效果好，但电台不多，白天效果差，杂音多。
120 2.30-- 2.495 2300--2495 地区波段夜间效果好，但电台不多，白天效果差，杂音多。
注：1 MHz(兆赫兹)等于1000KHz(千赫兹)
●接收效果受季节的影响略有不同
3.短波收音机能接收到哪些地方的广播？
世界上大多数国家都有短波广播，但有些小国家的短波电台因为发射功率太小，只能覆盖该国范围，在我国收听效果并不好。即使是功率强大的电台，也要看你所处的地域位置是否在其覆盖范围内。例如：我国中央人民广播电台短波广播的某些频率，在我国东北地区收听很好，但在我国西南地区却收不到。
4.短波收音机能收听到哪些语言节目？
短波广播节目中常听到的语言有汉语普通话、英语、法语、德语、俄语、日语、印度语、西班牙语、葡萄牙语等等几十种语言，也有象我国的粤语、潮汕语、上海话、闽南话等方言，我国中央人民广播电台还以蒙古语、维吾尔语、藏语、哈萨克语、朝鲜语等少数民族语言进行短波广播。
5.短波节目有些什么内容？
由于不同国家的民族文化和政治背景等因素影响，各国的短波广播内容也相应有所不同。一般来说，国际短波广播节目都包含有世界新闻、本国新闻和本地区新闻、新闻评述、民族文化、
音乐欣赏、语言教学等等，有些国家还开设警察信息通告、天气预报、海洋
信息预报等节目。必须强调的是：各国政府的官方电台都代表着本国的政治立场和经济利益，因此，收听国际广播时，要有一定的分辨能力。
6.短波信号清楚吗？
收听短波广播的效果取决于电台发射功率的强弱、收音机性能的好坏以及接收地点等环境因素。随着收音机技术的改善，收听效果会越来越好。
7.需要室外外接天线来收听短波广播吗？
这要看您所处的收听环境，钢筋结构的房屋会屏蔽广播信号，一些边远地区、山区和矿区的短波信号会稍弱一点，需要安装室外天线。
8.怎样测试外接天线的效果？
在一般的收听环境下，将收音机调到一个比较弱的短波电台，一边收听一边走出室外，如果这个短波电台的信号增强了的话，就应该安装室外天线来改善接收效果。但是，如果在接收地点附近有强大的电视台、调频电台、BB机等无线电通讯发射天线的话，强大的干扰信号可能会使短波外接天线的接收效果变得更差。
9.外接天线一定要很高很长吗？
简单来说，短波外接天线高一点、长一点，效果会好一点，但并不是越高越长越好。有时候，太灵敏的天线，会引入强烈的无线电干扰杂波。所以，还是根据自己的实际需要来调整外接天线的高低和长短。特别警告：多雷电地区绝对不要安装室外外接天线！
10.短波电台的声音为什么有时忽大忽小？
短波电波主要是依靠电离层与地面间的来回反射和折射进行传播的，不管白天黑夜，短波都可以传播很远，故收音机的短波段可以收听到远距离的电台声音。但是，电离层是不稳定的，它的厚度、高度和电离层密度随时在发生变化，尤其白天更加明显，到达收音机的短波信号也时强时弱。因而在收听短波广播时，声音就忽大忽小。自动增益控制(AGC)性能比较好的收音机，可以减轻此现象。
11.为什么夜间收到的短波电台比白天多?
短波传播的途径主要是靠地波，只有一小部分以天线形式传播。无线电波碰到导体时，就会在导体中产生感应电流，从而损耗掉一部分能量。这种使电波能量变弱的现象，叫做对电波的吸收。大地是导体，对短波的吸收较强，故以地波形式传播的短波传播不远（约二三百公里）。白天，由于阳光照射，电离层密度增大，使电离层变成良导体，致使以天波形式传播的一小部分短波进入电离层就被强烈吸收，难于返回地面，加之以地波形式传播的短波又被大地吸收而传播不远，于是就造成白天难以收到远处的短波电台。到了夜间，大气不再受阳光照射，电离层中的电子和离子相互复合而显著增加，故电离层变薄，密度变小，导电性能变差，对电波的吸收作用也大大地减弱。这时，短波就可以通过天波途径，传送到较远的地方。于是夜间收到的短波电台就多了。
12.短波接收的注意事项有哪些？
短波段非常广阔，电台的讯号也星罗棋布，接受需要一定的技术。
1，需要比较良好的接受环境还有灵敏的收音机。良好的接受环境可以是开阔地，高楼顶等等没有遮拦的地方。房间里面，尤其是钢筋水泥楼房里面由于屏蔽作用接受效果极差，还有诸多干扰。另外收音机在接受短波的时候需要把天线全部拉出。如果有单独架设的室外天线那当然更好。
2，弄清短波电台的发射时间还有频率。这些可以从网络上获得，可以到广
播论坛，里面的BCL区有短波频率表。一般19米，41米等波段广播比较集中。或者在这几个波段随意收听一下，能够听到很强民乐声的位置就是BBC VOA 的频率。（赞下我么伟大的党。另外小声说一句，真要听这些电台的广播应该仔细搜寻整个波段，有的时候这些电台会变换频率，而这些频率并不在频率表上出现。如果收音机由18000千赫以上的接受频率可以在18000到23000千赫兹搜索一下。）
3，短波的调谐。一定要慢而耐心！中波波段从535到1605千赫兹，而短波段是2700到18000千赫兹，每9千赫兹一个电台（尽管实际不是这样，这个只是理论上的规定而已），从覆盖情况来看就很容易知道短波段每个电台在度盘上占据的位置都很小，尽管收音机把短波段分成了很多区域（1234567890）以方便调谐，还是要细心又细心，慢慢旋转调谐手轮，在电台频率附件的时候注意听，如果听到类似播音的声音的时候小心的左右旋转一下调谐手轮，仔细听广播声以获得正确的调谐。
4，要有心理准备。对于一般的收音机，短波段接受到的广播音质是不能和调频，甚至不能和中波相比。并且短波段的传播由于电离层变动的原因，远不如中波稳定，会出现是强时弱的衰落现象，虽然收音机有自动增益控制，还是不能完全免除。
一般人会对短波感到兴趣，就在于短波能收听远距离广播，可以直接听取得世界各地的广播讯息，可是也有不少人因为收听短波的方法不对，被弄得一头雾水，最后只好放弃。对于如何开始收听短波广播，下面几点建议可供你参考。◎收听短波和收听日常接触的MW、FM有何不同？
日常收听MW或FM广播很少会碰到找不到电台的问题，因为这些电台的广播频率是固定不变的，而且不少是24小时播出。对于短波而言可就不同了，除了因为电台很多之外，一年有2次季节性的广播频率和广播时间的变更、每天接收讯号好坏的差别很大等因素，使得收听短波比起MW、FM来，的确是复杂了许多，但是只要掌握要领，一样可自由自在地享受短波节目的。
◎收听短波－－－选电台、选频率也选时间
对于短波听众而言，最大的问题在于短波广播通常集中在某一段时间播放，造成有点类似于上下班时间的交通状况，显得异常拥挤。但是你可以使自己不会是拥挤中的人，因为通常电台会在不同时段使用不同频率播出相同的节目，例如短波15-18MHZ在每天中午至傍晚可以收听到很多电台节目，晚间10点以后只能收到极少电台节目，甚至连收音机的背景噪音都变小了；短波7MHZ以下在白天很难清楚地收听广播，但到了深夜，却能很好地收听节目，短波9-12MHZ全天都能收到广播，但早晨和晚上收听效果最好，电台多，声音又清楚。还有，如果您经常收听广播，就会发现，很多电台每小时都有规律地改变播出频率，因此为了方便收听短波节目，有必要制作一份属于自己的收听时间频率表（Schedule），当然，也可以从收集各电台的广播时间频率表开始着手进行。
事实上，一般短波广播电台会使用多个频率同时播出，但通常并不是每一个频率都可以收听得很好，监听的目的就是从几个广播频率中挑选出声音信号最好的频率并记录下来，制作成一张广播频率时间表，此后再收听该电台的节目就方便多了。
1. 传统指针调谐短波收音机
收音机的种类如果按所接收的波段来划分：
单波段中波收音机：MW 525 -- 1600 KHz
调频调幅收音机MW 525 -- 1600 KHz，FM 87.5 -- 108 MHz
调频/中/短波收音机** MW 525 -- 1600 KHz，FM 87.5 -- 108 MHz
只有一个短波段时SW： 3.9 --12.00 MHz(75 -- 25 米)
(或6.00 -- 18.00 MHz，49 -- 16 米)
(或9.00 -- 16.00 MHz，31 --19 米)
二个短波段时SW1： 2.2--7.50 MHz，SW2：7.50 -- 23.00 MHz
或SW1：5.9--9.50 MHz，SW2：9.50 -- 18.00 MHz
按米波段来划分SW1,SW2,SW3,SW4,SW5,SW6,SW7………
多波段短波收音机(每个短波段覆盖一个国际短波米波段)
传统收音机和收录机一般只有一个或二个短波段，但每个波段都覆盖了很宽的频率（好几个米波段）范围，优点是电路简单，但很难保证所覆盖频率范围内每点频率的灵敏度和选择性都很均匀，所以，往往是有些米波段收听很好，有些却很差，另外，由于覆盖很宽的频率，使各个电台之间显得很拥挤，收台不方便，所以有些收音机要附加上短波微调旋钮来加以改善。也有些短波电路设计得很好的传统收音机，收音机也有足够高的灵敏度和选择性，而且生产调试又很精确，使用起来也很方便，别有趣味，起码省去老换波段的麻烦。另外，传统收音机大多采用3-4节电池和比较大口径的扬声器，收听起来声音很好，难怪有很多老短波迷仍然喜欢传统收音机。
2.按米波段来划分的多波段短波收音机
现代的短波收音机，往往分为6-10个短波段，每个短波只覆盖一个米波段（请参考下文国际广播米波段表），对于设计良好的此类短波收音机，灵敏度和选择性比较容易得到保证，而且按米波段来划分短波，电台之间的间隔好象被展阔了，收短波象收听中波一样方便，尤其是对于电台最密集的16，19，25，31米波段，优点更突出。
按米波段来划分的短波收音机，如果说不足的话，就是由于短波段太多，对于喜欢不同电台和节目的人来说，经常要切换短波段，又显得麻烦了一点。
另外，按米波段划分来设计短波收音机，如果要覆盖全部短波频率范围，光短波段就需要13个波段，而且每个波段都要设计合理，所用的电子元件材料很多，使电路显得太复杂而且成本太高了。笔者所见过的进口名牌短波收音机，调频/中波/长波/短波所有波段加在一起，最多有15个波段，价格近1000元。
值得一提的是，在国内市场上，也有些短波收音机，号称18波段，24波段，而且价格还挺便宜，君不知道设计者是自欺还是欺人！此外，还有很多号称【消费者推荐产品】的8，9波段的短波收音机，因市场恶性竞争所致，短波电路，除了波段开关以外，就几乎没有其它元件了。与其买此类收音机，笔者建议：还不如买台传统的3，4波段的短波收音机。
3.短波收音机中的二次变频技术(SW DUAL CONVERSION)
短波收音机最初是使用直接放大线路的，50年代开始，应用了一次变频线路，也就是平时所说的超外差式收音机。为了进一步提高无线电接收机的灵敏度、选择性和抗干扰能力，科学家们又研制了多次变频技术，当然首先是应用在无线电通讯领域，后来被移植到高级收音机中，从而大大地改善了短波收音机的性能指标。
便携式高灵敏度短波收音机一般采用二次变频，而更高级的专业短波通讯接收机，甚至采用3次或4次变频技术。
4.采用锁相环数字调谐式技术的收音机(PLL)
锁相环数字调谐式技术的收音机，是采用当代微电子应用技术的高新科技产品，集先进性、实用性、新颖性的特点于一体。
1. 采用单片微处理机芯片作为数字调谐系统的核心，并含有锁相环路频率合成、频率预选、多功能数字时钟控制及液晶数字显示等多种先进功能。
2. 以高精度高稳定的石英晶体为频率基准，锁定接收电台的频率，绝无漂移现象。
3. 具有频率存储记忆功能。
一般说来，数字调谐式收音机的存储电台数目越多越好，高级数字调谐式收音机应具备直接输入频率数字和模拟调谐旋钮，电子线路上也常采用二次变频技术来提高性能指标。
数字调谐式技术的收音机的缺点是电路复杂，设计难度大，对元件的要求很严格，成本高，生产调试很复杂；由于采用的元件多，静态耗电比普通收音机要大，普及型的数字调谐收音机的灵敏度和选择性不见得比好的指针式模拟收音机高很多。
4.采用数字显示频率技术的收音机
这类收音机采用传统模拟接收电路，成本不高，也容易做到高性能指标。不同的是利用数码显示屏取代了传统收音机的指针来指示频率，并加入了电子钟控功能；比数字调谐式收音机要省电，体积上能设计的更小巧方便，是价格性能比比较高，很实用的收音机品种。
这种机型的缺点是没有记忆电台功能，由于采用的是传统模拟接收技术，频率的精确性和稳定性也没有数字调谐式收音机高。
--------------------------------------------------------------------------------
如何收听短波广播？
一般人会对短波感到兴趣，就在于短波能收听远距离广播，可以直接听取得世界各地的广播讯息，可是也有不少人因为收听短波的方法不对，被弄得一头雾水，最后只好放弃。对于如何开始收听短波广播，下面几点建议可供你参考。
◎收听短波和收听日常接触的MW、FM有何不同？
日常收听MW或FM广播很少会碰到找不到电台的问题，因为这些电台的广播频率是固定不变的，而且不少是24小时播出。对于短波而言可就不同了，除了因为电台很多之外，一年有2次季节性的广播频率和广播时间的变更、每天接收讯号好坏的差别很大等因素，使得收听短波比起MW、FM来，的确是复杂了许多，但是只要掌握要领，一样可自由自在地享受短波节目的。
◎收听短波－－－选电台、选频率也选时间
对于短波听众而言，最大的问题在于短波广播通常集中在某一段时间?播放，造成有点类似于上下班时间的交通状况，显得异常拥挤。但是你可以使自己不会是拥挤中的人，因为通常电台会在不同时段使用不同频率播出相同的节目，例如短波15-18MHZ在每天中午至傍晚可以收听到很多电台节目，晚间10点以后只能收到极少电台节目，甚至连收音机的背景噪音都变小了；短波7MHZ以下在白天很难清楚地收听广播，但到了深夜，却能很好地收听节目，短波9-12MHZ全天都能收到广播，但早晨和晚上收听效果最好，电台多，声音又清楚。还有，如果您经常收听广播，就会发现，很多电台每小时都有规律地改变播出频率，因此为了方便收听短波节目，有必要制作一份属于自己的收听时间频率表（Schedule），当然，也可以从收集各电台的广播时间频率表开始着手进行。
事实上，一般短波广播电台会使用多个频率同时播出，但通常并不是每一个频率都可以收听得很好，监听的目的就是从几个广播频率中挑选出声音信号最好的频率并记录下来，制作成一张广播频率时间表，此后再收听该电台的节目就方便多了。
如何改善收听效果?
有许多刚开始收听短波的人，都被收音机所传出的杂音弄得兴趣大减，甚至放弃了收听短波，实为一件憾事。的确，短波的音质不可能与FM高传真广播的音质相比，但与中波(MW)音质相比，基本上是很接近的。可是由于收听短波受到诸多的因素影响，所以往往显得比中波差。实际上，如果在一切因素都有利的条件下，短波的音质可以媲美中波广播的音质。下面分?来讨论收听短波时，有哪些重要因素必须考虑：
◎电离层的因素
中波广播(即俗称的AM)，从电台的发射天线到收音机的接收，其距离一般都在直径几百公里以内，而且中波波长比较长，不容易受到建筑物等障碍的影响。而短波就不一样了，电台的发射天线除了有一定的方向及仰角，一般情况下接收机的距离往往远达数千公里，甚至上万公里，电台发射的电波必须借着在地球表面上空近百公里高度的电离层折射，才能够在远处被接收到，而地球上空的电离层就像一面变化多端的镜子，它对短波的反射能力、它存在的高度、随时在变化，因此短波广播的传输就变得比较不那么可靠了。虽然如此，电离层还是有一些变化规律可以归纳出来的，因为电离层形成的主要因素是来自太阳的紫外线及带有能量的微小粒子；因此电离层的变化会受到下面几项因素的影响：
太阳活动的强弱：即所谓的大约每11年一个周期的变化。
太阳与地球的距离：即一年四季的变化。
太阳能量在传达到地球时所穿过的大气层厚度不同：白天到夜晚，即一天当中从早晨到黄昏到夜晚都在变化，因此，白天和夜晚，太阳能量对电离层的影响是不同的。
此外，由于电离层经常发生快速的变化，使得收听短波经常出现类似海浪般忽大忽小的声音，这是收听短波的一种普遍现象，即使在电子线路利用了自动增益（AGC）来消除这种现象，但是在严重的情况下，您仍会感觉出声音忽大忽小，若您能习惯，这也是收听短波的一种特殊感觉啊！
◎短波收听效果室内、室外不同
因短波波长比中波短了许多，因此建筑物对短波而言，是一种比较大的障碍，也就是在室内的讯号强度会比室外微弱很多，因此最理想的收听短波方式应该是：在室外以收音机的拉杆天线来收听，在室内时就得引用一条室外天线来收听。根据经验，除了不可抗拒的大自然环境因素之外，架好一条理想的室外天线是改善短波收听效果的首善之务。
干扰收听短波的各种原因：
夏天的雷电干扰；
室内的电子日光灯、可控硅调光台灯、电脑、电视机，微波炉，电话线等；
邻近工厂使用大马力电机并通过高压电力线传输的辐射干扰；
马路上有轨电车电力线和各种机动车辆的马达火花放电辐射干扰；
收听地点附近有大功率的高频无线电波辐射干扰：如寻呼机发射台（BB机）；出租车27MHZ无线电对讲机；专业短波通讯电台，无线手机电话，收听地点邻近有大发射功率的调频和广播电视发射台等……
◎架设短波室外天线
谈到外接天线，这是最让短波入门者感到困惑的问题，的确，若要架设一条真正标准的短波外接天线，是需要专业知识才能完成的。为了大家方便起见，在此，我们只介绍一种简单又很实用的外接天线，供您参考：准备一条5-15米长的普通电线，在室外找适当的地点，一端将它拉为水平状；另一端拉到室内缠绕在收音机的拉杆天线上（大约7-10圈），就大功告成了。
所谓适当的地点是指：高处比低处好、周围越空旷越好，如远离墙壁比紧贴墙壁要好。至于电线的长度，若空间允许时，原则上越长越好（5--15米长）。此条电线从头至尾不用剥去外皮，不论是粗的、细的都可以。若没有适当的空间供以拉成水平状，那么就把电线从窗口丢出，让它自然下垂也行，不过最好在尾端系一重物，以避免刮风时，将电线吹起碰到高压线或它物造成危险。
因为室外天线都是拉到室外，我们就必须注意到「闪电雷击」的问题，所以在雷雨天时，请一定将原来缠绕在收音机上的电线松开，置于一安全的位置（如室外），以避免危险。
◎改善收听短波的效果和音质
除了上述之短波有忽大忽小声现象及使用室外天线来改善收听效果外，您也要注意到自己周围收听环境的干扰，如：日光灯、电脑、电视机，微波炉，电动马达和马路上各种机动车的马达，火花放电等外来干扰因素，当然，这些干扰也同样会发生任何波段上，只是短波的电波信号较微弱，而显得更容易受到影响，应设法找到上述干扰来源并尽量避开。
当收听正常的短波广播时，总还觉得声音不够理想，这是因为一般小型短波收音机的音频输出功率都不大，一旦附近环境吵杂或因为其他因素，需要较大音量时，便把音量调大，则会出现很大的失真。而且由于短波收音机为了提高选择性，中频放大器的通频带宽做了窄化的处理，这样也限制了声音的品质，因此若能戴上耳机收听或者从耳机插孔外接一只小型的附有放大器的喇叭音箱，就可以改善音质问题。有时音质可甚至媲美本地的MW电台的效果。
收音机的基本知识 一、无线电的传播 调幅制无线电广播分为长波、中波和短波三个大波段，分别由相应波段的无线电波传送信号。我国只有中波和短波两个大波段的无线电广播。中波广播使用的频段大致为550kHz-1600kHz，主要靠地波传播，也伴有部分天波（夜间为甚）；短波广播使用的频段约为2MHz-24MHz，主要靠天波传播，近距离内伴有地波。 调频制无线电广播多用超短波(甚高频)无线电波传送信号，国内广播电台使用的频率约为88MHz-108MHz，校园广播电台使用的频率约在70MHz----88MHZ之间，主要靠空间波传送信号。 目前，地面的广播电视分做VHF(甚高频或称米波)和UHF(特高频或称分米波)两个频段。在我国，VHF频段电视使用的频率范围是48.5MHz-3MHz，划分成1-12频道，UHF频段使用的频率范围是470MHz-956MHz，划分成：3-68频道。它们基本上都是靠空间波传播的。 二、收音机的发展 民用广播和收音机发明于本世纪初。近百年来，无线电广播与收音机技术发生了翻天覆地的变化。 广播方式从调幅(AM)广播时代开始，经历了调频(FM)广播、调频立体声(FM STEREO)广播、数字音频广播(DAB)等阶段。目前，科学家正研究短波段的数字广播(DRM)。 民用广播所使用的频率，经历了长波(LW)、中波(MW)、短波(SW)、超短波调频(FM)、卫星调频广播等阶段；广播的传播距离和覆盖范围也从近距离到利用人造地球卫星进行全球转播等；收音机从矿石收音机、电子管收音机、晶体管收音机、集成电路收音机，到使用微电脑处理器的数字调谐收音机；收音机的基本电路形式、也从直接放大式，到超外差式、多次变频式电路。收音机的体积也从笨重变小到微型，而音质却越来越好...... 年代收音机基本电路和常用信号放大元件主要民用广播制式和波段 20-60年代电子管电路/直放式，外差式长波/中波/短波 50-70年代晶体管电路/外差式，多次变频中波/短波/调频 70-80年代集成电路/外差式，多次变频，数字调谐中波/短波/调频 90年代集成电路/外差式，多次变频，数字调谐中波/短波/调频/数字广播 三、收音机的分类 市场上常见的收音机，主要有以下几种分类方法：
一、选择波段 收音机开机后，您可以按调频/中波转换按键 (15)，选择调频或中波波段，按短波·米波段转换键 (16)可选择短波波段，屏幕上会显示您按键后选择的 波段。 在选择短波波段后，可用短波·米波段转换 键 (16)选择不同的短波米波段，每按一下此键，则从 当前米波段跳到下一个米波段的最低频率。 当利用短波·米波段转换键切换到短波米波 段后，并在 3 秒钟内按上、下(9、10)调节键，可向 上或向下选择短波米波段。 利用短波·米波段选择按键(16)切换到短波 米波段时，显示屏右上方同时显示米波段数字，停止 米波段切换操作 3 秒钟后，自动返回到时间显示状 态。 这时，上、下键也从短波米波段选择切换状 态返回到调整频率状态。 本机短波米波段频率扫描范围，比国际标准短波米波段范围稍宽。 二、搜索电台 pl-550 有七种搜索电台的方法： 1.手动搜索电台；2.自动搜索电台；3.直接输入电台频率；4.调频/中波的自动存台(ats)功能； 5.直接输入2位存储地址数字，调出当前页面下的地址频率；6.进入搜索存储器状态，手动或自动搜索已存储的电台频率；7. 用旋转式调谐钮调出已存储的电台。 (1)手动搜索 【方法一】手动搜索电台：利用向上或向下调节键(9或 10)或用旋转式调谐旋钮(28)搜索电台，搜索过程中，可 按调台快慢键(8)选择快速或慢速调谐步进，各波段频率 按下表规定的步长标准变化，直到找到电台为止。 手动调谐适合于： ——搜索那些比较弱的电台信号； ——搜索密集拥挤的强电台信号； ——搜索那些频率不在米波段范围内的短波电台信号， 而且可以从1711到 29999 khz 频率范围内逐点搜索电 台信号。 旋转式频率微调旋钮的其它重要用途：当相邻的频率有很强电台，其声音隐隐约约地串入您正在收听的电台频率时，您可以利用旋转式调谐旋钮，把频率故意微调偏离正常收听的频率，以避开干扰，fm微调，mw和sw微调1-2khz。 【方法二】自动搜索电台：按住向 上或向下调节键(9或10)，直到显示 频率自动变化即松手，当收到电台 时会自动停止搜索。 自动搜索过程中，按一下向上或向 下调节键(9或10)，就能中止自动搜 索功能。 注意： 1.自动搜索(转载于:tecsun收音机说明书600)电台方式适合搜索强信 号电台。
SK-219再生式短波收音机 2009-12-13 21:56 它比中波广播传输的距离更远。短波收音机是我们了 解世界信息、训练外语听力、进行远距离无线电接收 的有利工具。短波收音机从电路程式上可分为两大 类：直接放大式和超外差式。本公司设计的再生式短 波收音机属于直接放大式，并采用了再生电路，使其 灵敏度和选择性大大提高，具有电路简单、性能优良、制作调试容易的特点，非常适合初学 者朋友自制。 电路工作原理 本公司设计的再生式短波收音机可以接收4.5～13MHz频率范围的短波广播电台， 分为SW1和SW2两个波段。图1为再生式短波收音机的电路图，图2是其方框图。
SK-219电路原理图（图一） SK-219方框图（图二） 电路由以下几部分组成： 1.接收天线L1和可变电容器C1构成调谐回路，其功能是接收并选择短波广播电台信号。 2.场效应三极管VT1等构成的第一高频放大级； 3.晶体管VT2等构成第二高频放大级；两级高放对调谐电路选出的电台信号进行直接放 大。 4.电容器C3等构成再生电路，进一步提高收音机的灵敏度和选择性。 5.二极管VD1等构成检波电路，将调制在高频载波上的音频信号检出。 6.集成电路IC1等构成的低频功率放大器，将音频信号放大后推动扬声器BL发声。 再生式短波收音机简要工作原理是： 广播电台发送的高频信号被天线L1接收后，由L1、C1并联谐振电路选出所需的电台信号，调节可变电容器C1使并联谐振电路与需要接收的某一频率的电台信号产生谐振，即可达到选台目的。S1是波段开关，当S1指向SW1时，C1a、C1b均接入电路，接收范围为
4.5～ 6.5MHz；当S1指向SW2时，仅C1a接入电路，接收范围为6.5～13MHz。 调谐电路选出的电台信号送入VT1基极，由VT1、VT2进行两级高频放大，放大后的信号与输入信号同相，由VT2集电极输出，一方面经C6耦合至检波电路；另一方面经C3正反馈至VT1基极，使高放输入端的高频信号得到进一步加强，加强了的信号再由两级高放进行放大，放大后又正反馈到输入端，如此反复使得输入信号大大加强了，这就是所谓的“再生”。再生的强弱可由电位器RP1调节。第一高放管VT1采用场效应三极管，具有极高的输入阻抗，有利于提高放大器性能和调谐回路的Q值，从而提高收音机的灵敏度和选择性由C6输出的高频信号，经VD1检波、C7滤除高频成分后，音频信号经C8耦合至集成电路IC1进行低放和功放，然后经C10输出至扬声器BL(或经插座X1转接至耳机)。RP2是音量调节电位器。 整机电源采用6V电池，C12～C14和R4组成退耦电路，以防止经电池内阻造成的有害耦合。稳压二极管VD2为高放级提供稳压供电，进一步提高电路稳定性。 元器件选择与识别 可变电容器C1采用小型双连，其天线连(150pF)为C1a，其振荡连(80pF)为C1b，见上图D1采用1N60，VD2采用5.6V稳压管，它们的正负极见上图
科麦克HF一90E 个人携带式短波电台 使用手册 澳大利亚科麦克公司制造 Q·MAC ELECTRONICS PTY LTD. 新维电信有限公司译编 SANWAY TELECOMMUNlCATION LTD.
HF-90E 短波电台使用手册 2 / 20 目 录 1.概述 ...................................................................................................................................................... 3 2.外部结构 .............................................................................................................................................. 3 2.1前面板 .................................................................................................................................................. 3 2.2背面板 .................................................................................................................................................. 4 2.3选呼拨号手咪 ...................................................................................................................................... 5 3.操作说明 .............................................................................................................................................. 5 3.1开机 ...................................................................................................................................................... 5 3.2音量调节 .............................................................................................................................................. 6 3.3切换信道 .............................................................................................................................................. 6 3.4选择边带方式 ...................................................................................................................................... 6 3.5天线调谐 .............................................................................................................................................. 7 3.6干扰消除器(清晰度调节) .................................................................................................................... 7 3.7报警 ...................................................................................................................................................... 7 3.9电话拨号 ........................................................................................................................................... 9 3.10信标探测 .......................................................................................................................................... 10 3.12选呼静嗓. ......................................................................................................................................... 10 3.13操作速查表 ...................................................................................................................................... 11 3.14其它功能 .......................................................................................................................................... 11 4.电台编程 ............................................................................................................................................ 12 4.1手咪编程 ............................................................................................................................................ 12 4.2计算机编程 ...................................................................................................................................... 13 5.各种使用方式 ..................................................................................................................................... 14 5.1个人携带方式 .................................................................................................................................... 14 5.1.1天线类型及接地装置 ................................................................................................................. 15 5.1.2携带装具类型和用途 ................................................................................................................. 16 5.2在移动交通工具上使用 .................................................................................................................... 17 5.3用于固定台站 .................................................................................................................................... 17 6.0技术规格 ......................................................................................................................................... 17 附录： ................................................................................................................................................... 19 选择工作频率的建议 (19)
HF部分包括9个不同的波段，范围从1.8MHz到29.7MHz，它们通常也称为160米到10米波段。 10米：频率范围是28.0-29.7MHz，一般只有在白天和傍晚才有远程传播。这个波段一旦开通，可以有非常好的通信效果，而且对机器功率要求低，天线的尺寸也小。29.6MHz是国际上都知名的中国FM频率。自从1995-1996年中国无线电运动协会开展的10米FM实验活动以来，这个波段就一直保持非常的活跃。10米波段是允许FM的唯一HF波段，当然根据你的操作权限你也可以使用SSB或者CW。它也是唯一对四级操作证书持有者开放的HF波段。12米：12米波段于1985年才对火腿开放，范围是24.890MHz到24.990MHz。它与10米波段相距很近，传播特性也十分相似。这一波段相对不算拥挤。不过正如你所想的那样，太阳黑子的活动对其会造成影响——10米波段也是如此。 15米：15米波段的范围是21.000MHz到21.450MHz，与10米波段的不可靠传播特性不同，15米波段相对稳定而且也适合远程通信。中国火腿聚集在21.400MHz以USB方式通信。 21.110-21.200MHz则聚集了大量的新手CW操作者。21.200-21.300是国际的SSB通信波段。17米：17米波段的范围是18.068MHz到18.168MHz，是最新开放的波段。这一波段具有全球通信的潜力，虽然范围狭窄但是很整齐。 20米：20米波段对于那些热衷于全球远程通连的火腿们无疑是最好的选择。范围是14.000到14.350MHz。很多火腿用这一波段通连了超过100个国家。特别是傍晚和周末，你会在这里听到很多使用大功率和八木天线的高配置电台，不过它台干扰也相应多一些。中国HAM 的常用频率是14.270MHz USB，老业余爱好者们的常用频率则是14.180MHz USB。 30米：30米波段从10.100MHz到10.150MHz，在HF波段中范围最小。不过你会发现30米波段对于火腿来说却正是最佳选择。特别是如果你喜欢CW，因为这里不允许语音操作。这里没有比赛，似乎只是为火腿们的联系所专门提供的波段一样。这里的传播特性与相对拥挤的40米波段很相似。 40米：40米波段对于中国来说从7.000MHz开始，到7.100MHz结束。最近一届世界无线电大会WRC-03同意了逐步将全球的40米业余波段都展宽到7.000-7.300MHz共300kHz。对于火腿们可以提供各种各样的通信机会，不过对功率的要求会比较高，天线的尺寸要求也开始庞大起来，不太适合一边开车一边通连，更适合把车停下来架设好一副好的天线后再做通连。40米波段在白天相对适合国内通信，但是一到傍晚或晚上，40米波段就可能开通远程的传播。中国HAM集中的频率是在7.050-7.068MHz LSB。 80米：80米波段是HF中范围第二大的波段，从3.500MHz到3.900MHz。80米波段的传播在很大程度上会受时间和季节的影响。春季和夏季，80米波段会更为活跃。整个白天，80米波段往往会很安静，而晚上的时候，各种各样的信号会使这一波段热闹非常。但是在这里完成一个QSO会很困难，除非你有很大的功率、很庞大的天线，所以相对来说不太适合车腿们。 160米：160米波段从1.800MHz到2.000MHz，刚好位于AM广播波段的上面。通常条件下，这一波段的传播适合近程通信。严格的说，160米波段更适合夜晚和冬季使用，那时可用于远程通信，当然这意味着需要更大的功率和更庞大的天线。
KN-850操作说明书 （） 前言 KN-850由于体积尺寸限制，面板不能安排很多按键和旋钮，所以本机大量的功能都是由菜单组合的操作方式来实现，请用户在使用KN-850以前熟读本说明书，特别注意后面的菜单操作说明。
第一章操作界面 一、面板： 面板一共有5个按键，5个旋钮，一个8芯航空插座以及液晶显示器。 1、按键： PWR键：电源开关及背光控制，在一些隐藏菜单中还兼做确认键。 DIS键：功能扩展键及菜单翻页，工作菜单及工程菜单中的菜单选项的顺序翻页（）由它来完成。 UP键 DN键：这两个键的作用是使设置量加或减，另外在开机的工作菜单中，它还负责波段的直接切换。 TUNE：自动天调的启动按键，如果连接KT1自动天调，按一下即可启动KT1自动进行调谐。 2、旋钮： RF POWER：射频功率输出控制，调节它可以使机器的输出功率得到改变。 AF VOL：低频增益控制，俗称音量旋钮。 CW：自动键速度调整，电台工作在CW模式，如果选择使用自动键，那么调整自动键的拍发速度可以通过这个旋钮来完成。 频率调谐旋钮：俗称大拨轮或更俗点称为飞梭，它的主要工作是用来调整机器的工作频率。KN-850的软件中采取了合理的算法设计，使得它旋转一周可以产生80个步进，这在一般的DIY套件中是很难达到的分辨率。 MIC GAIN：话筒放大器增益调节，选择合适的增益可使电台获得良好的调制，过小或过大都会造成不同程度的失真。
3、8芯航空插座： 一般称其为话筒插座，电台工作在SSB模式下，如果需要发射，则一定要接上话筒。 4、液晶显示器： KN-850采用了LCD0802液晶显示器作为主要的人机对话的界面。机器的所有功能状态，仪表以及调整均依赖于它的显示。液晶显示器的界面如下： 界面定义：LCD上排显示的是机器当前工作频率，图中为。 下排左侧的VFO字母表示机器当前工作在VFO模式，如果机器处在频道模式，则此处显示MEM字母 下排右侧的字母S，表示机器当前处在SSB工作模式，如果显示字母C，则表明为CW模式。字母R 说明电台当前为接收状态，电台转为发射以后，该处会显示字母T。 多半时候，LCD显示器上的文字和数字都是这样的结构，即上行显示工作频率，下行显示功能提示，配合DIS键进行翻页，然后用UP和DN键来进行某些功能的调整。 二、机器背面： SPK：外置扬声器插座，电台内置有一个小型的扬声器，但由于口径较小所以为了取得更好的音响效果，建议使用外置口径较大的音箱。KN-850的扬声器阻抗要求8欧姆，单声道输出。 KEY：电键插座。当电台使用CW模式的时候，此插座需要接上一个手键或自动键体。KN-850内置了自动键模块，只需要接上自动键体就可以了。 AF-IN：音频线路输入，输入电平一般不应该超过300mV，可以用于数据通信方式。 AF-OUT：音频线路输出。 IF-OUT：中频信号输出，KN850使用5MHz中频，但也有个别机器使用和。具体可以在工程菜单的中频滤波器设置页面进行查看。 ATU：4芯MINI-DIN插座，如果使用KT1自动天调，可以连接此插座，此时KN-850可以使用面板
无线电广播常识篇 一、广播基本概念 广播是通过无线电波或导线传送声音、图像的具有多种功能的现代化的传播工具。 1、广播的好处： （1）广播节目丰富多彩：从地域看，有本地的、国内的、国外的节目；从内容上看，有新闻实事、气象预报、交通信息、股市行情、流行音乐、外语教学、科技知识等。 （2）听众参与性强，比如可以点播歌曲，基本上是免费的。 （3）无需付费，只要有收音机就行，购置一台一般的收音机的价格只有几十至百元左右。 （4）接收信息方便，现时的收音机体积小，虽然在家里没了它的摆设位置，但它却被做进了MP3、手机、圆珠笔里，钻进了人们的口袋里，携带容易，走到哪里都可以听。 （5）在地震等自然灾害发生时，因线路受损，没有了固定电话和移动通讯，没有电也就看不了电视，这个时候，广播就成了灾民与外界联系的唯一渠道，他们既可以通过广播了解到外界救援的信息，也可以通过广播寻找与自己失去联系的亲人。 2、广播的分类：
从传播手段看，广播分两大类： ①通过无线电波传送节目的，称为无线广播；②通过导线传送节目的，称为有线广播。 从传播媒介看，广播也可分为两大类： ①仅仅传送声音的，称为声音广播，简称广播；②传送声音、图像的，称为电视广播。 从广播信号的调制方式分为：调频(FM)广播与调幅(AM)广播两种。 从使用的无线电波段分为：长波(LW)、中波(MW)、短波(SW)和超短波。 目前，长波、中波、短波广播使用的均为调幅模式；调频广播使用的是超短波波段。 3、广播的原理 人的声音在空气中只能传播几十或上百米,怎样才能把声音传到很远的地方去呢？无线电广播就是一种有效的手段。 无线电波传播的速度近似于光速，而且传播时衰减很慢，自身能量在传播过程中消耗很小，其波形基本上不会随时间而改变，我们就是利用无线电波这两个特性来传输信号的。具体的过程可以简单地表述为：在广播电台把信号转换成相对应的音频(低频)电信号，加到无线电波上，这一过程就是调制，让无线电波以每秒30万公里的速度向四面八方传送到世界的每一个角落；听众用收音机收到这个载有音频信号的高频电波后，经过一系列电路的处理，把声音还原出来，这一过程就是解调。这样我们就通过收音机收听到了来自广播电台的节目了。 二、什么是AM/FM？ 我们在用收音机收听广播节目中，经常听到电台DJ播报，例如：FM88.1重庆音乐广播、FM96.8/AM1314 重庆新闻广播等等。那什么是FM和AM呢？它们各自有什么特点？ 1、事实上AM及FM指的是无线电学上的两种不同的调制方式。 AM: Amplitude Modulation称为调幅。所谓调幅，是将音频信号和等幅的高频载波信号同时送进调制器，使高频等幅信号的幅度随着低频信号的幅度变化而变化。 FM即Frequency Modulation，称为调频。所谓调频，是将音频信号和高频等幅载波信号一同送入调制器，使高频信号的频率随着低频信号的频率变化而变化。 广播电台发射的信号有AM与FM两种方式，因此，作为接收广播的收音机也有AM与FM之分，但目前绝大部分是AM与FM两用的。 2、AM/FM的特点 （1）AM：目前的长波、中波、短波广播均采用的AM方式。而在长、中、短波段传播的电波容易受到昼夜、季节、太阳黑子运动等因素的干扰，干扰易造成信号幅度的改变，所以接收清晰度不如调频好，但是传播得较远，被广泛应用于中、长距离的广播。
柯顿NGT系列短波电台设置手册
NGT 系列 电台设置 ※ 当电台为原始状态时，按如下快速启动过程操作： 1编辑信道 （1） （ 2） 按下 按▲▼键屏幕中间行显示为（其中之 一）： （3） 按▲▼键选择“Add/Edit channel ” （添加/编辑信道）（如下图）
（4） 键入一个新的接收频率数字后，按下√ 键；（如下图） 接收频率 （5） 按▲▼键选择“Transmit Freq ？”（发 射频率），然后按下√键； （6） 按▲▼键选择需要的“Mode ”（模式）。 一般为USB （上边带），LSB （下边带）和AM （调幅）。（按工作需要选择一种），然后按下√键；
（7） 返回到第3步，添加另一个信道/模式； （8） 按下×键返回到始屏。 2删除信道 （1） ： （2） 按一下×键到主菜单； （3 ） 从主菜单中按▲▼（Channel ），（如右图）； （4） 进入你想要删除的信道； （5） 按住 键，选择“Delete entry ”（删除记录项） （6） 按下√键以确认； （7） 按下×键返回到主菜单。 3输入电台站址 方法一： （1） （2） 按下 所示）
（3）如中间行不是“set my address” 则用▲▼键选择Set My Address（设 置我的地址），然后按下√键；（4）如图所示： （5）输入4位数字或者6位数字作为电台的站址，然后按下√键。 （6）按下×键返回到始屏。 方法二： （1）按一下×键到主菜单； （2）从主菜单中按▲▼键选择“Control”（控制），然后按下√键（如右下图所示）； （3） （4） 再次按下√键屏幕出现：（如图所示）

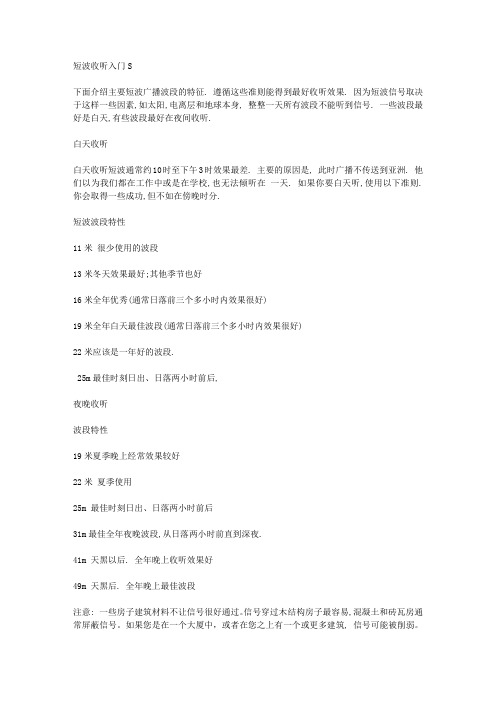

短波收听入门 下面介绍主要短波广播波段的特征. 遵循这些准则能得到最好收听效果. 因为短波信号取决于这样一些因素,如太阳,电离层和地球本身, 整整一天所有波段不能听到信号. 一些波段最好是白天,有些波段最好在夜间收听. 白天收听 白天收听短波通常约10时至下午3时效果最差. 主要的原因是, 此时广播不传送到亚洲. 他们以为我们都在工作中或是在学校,也无法倾听在一天. 如果你要白天听,使用以下准则. 你会取得一些成功,但不如在傍晚时分. 短波波段特性 11米很少使用的波段 13米冬天效果最好;其他季节也好 16米全年优秀(通常日落前三个多小时内效果很好) 19米全年白天最佳波段(通常日落前三个多小时内效果很好) 22米应该是一年好的波段. 25m最佳时刻日出、日落两小时前后, 夜晚收听 波段特性 19米夏季晚上经常效果较好 22米夏季使用 25m 最佳时刻日出、日落两小时前后 31m最佳全年夜晚波段,从日落两小时前直到深夜. 41m 天黑以后. 全年晚上收听效果好 49m 天黑后. 全年晚上最佳波段 注意: 一些房子建筑材料不让信号很好通过。信号穿过木结构房子最容易,混凝土和砖瓦房通常屏蔽信号。如果您是在一个大厦中，或者在您之上有一个或更多建筑, 信号可能被削弱。在这样情况, 给自己选择合适位置, 特别是无线电天线, 尽可能接近窗口听。 什么是波段 如果您曾经倾听AM或FM 收音机, 那么您已经知道是什么波段。AM波段是530-1600 千赫（khz）, FM 波段是88-108 兆赫(Mhz)。波段简单地是电台所在的频率范围。当您在这些"波段"寻找电台, 您简单调谐直到发现您喜欢的一个电台。短波相似, 并且短波带有象25 米、31 米、49 米, 等名字。这些被写作25m, 31m 和49m 。象在AM和FM 收音机, 你简单地进入短波波段和调谐, 寻找电台。 举例来说, 19米短波波段包含的频率范围为15100至15600千赫. 这里是一个短波波段用于国际广播的频率表. 由于一些收音机显示频率兆赫以及一些显示千赫,都在这里列出. 波段兆赫（MHZ）千赫（KHz） 11m 25.60 - 26.10 MHz 25600 - 26100 kHz 13m 21.45 - 21.85 MHz 21450 - 21850 kHz 15m 18.90-19.02MHZ 18900-19020khz 16m 17.48 - 17.90 MHz 17480 - 17900 kHz 19m 15.10 - 15.80 MHz 15100 - 15800 kHz 22m 13.57 - 13.87 MHz 13570 - 13870 kHz 25m 11.60 - 12.10MHz 11600 - 12100 kHz 31m 9.400 - 9.90 MHz 9500 - 9900 kHz 41m 7.100 - 7.60 MHz 7100 - 760 kHz 49m 5.80 - 6.20 MHz 5800 - 6200 kHz
收音机的基本知识 阿里巴巴 本文为转帖，我作了删改，原帖在BD4VF的博客【点击打开链接】 一、无线电的传播 调幅制无线电广播分为长波、中波和短波三个大波段，分别由相应波段的无线电波传送信号。我国只有中波和短波两个大波段的无线电广播。中波广播使用的频段大致为550kHz-1600kHz，主要靠地波传播，也伴有部分天波（夜间为甚）；短波广播使用的频段约为2MHz-24MHz，主要靠天波传播，近距离内伴有地波。 调频制无线电广播多用超短波(甚高频)无线电波传送信号，国内广播电台使用的频率约为88MHz-108MHz，校园广播电台使用的频率约在70MHz----88MHZ之间，主要靠空间波传送信号。 目前，地面的广播电视分做VHF(甚高频或称米波)和UHF(特高频或称分米波)两个频段。在我国，VHF频段电视使用的频率范围是48.5MHz-3MHz，划分成1-12频道，UHF频段使用的频率范围是470MHz-956MHz，划分成：3-68频道。它们基本上都是靠空间波传播的。 二、收音机的发展 民用广播和收音机发明于本世纪初。近百年来，无线电广播与收音机技术发生了翻天覆地的变化。 广播方式从调幅(AM)广播时代开始，经历了调频(FM)广播、调频立体声(FM STEREO)广播、数字音频广播(DAB)等阶段。目前，科学家正研究短波段的数字广播(DRM)。 民用广播所使用的频率，经历了长波(LW)、中波(MW)、短波(SW)、超短波调频(FM)、卫星调频广播等阶段；广播的传播距离和覆盖范围也从近距离到利用人造地球卫星进行全球转播等；收音机从矿石收音机、电子管收音机、晶体管收音机、集成电路收音机，到使用微电脑处理器的数字调谐收音机；收音机的基本电路形式、也从直接放大式，到超外差式、多次变频式电路。收音机的体积也从笨重变小到微型，而音质却越来越好...... 年代收音机基本电路和常用信号放大元件主要民用广播制式和波段 20-60年代电子管电路/直放式，外差式长波/中波/短波 50-70年代晶体管电路/外差式，多次变频中波/短波/调频 70-80年代集成电路/外差式，多次变频，数字调谐中波/短波/调频 90年代集成电路/外差式，多次变频，数字调谐中波/短波/调频/数字广播 三、收音机的分类 市场上常见的收音机，主要有以下几种分类方法： ■按波段分类可分为： 调频/调幅两波段、调频立体声/调幅两波段、调频/中波/短波3-5波段、调频/中波/短波8-12波段、调频立体声/中波/短波8-12波段、电视伴音等收音机。 ■按电路技术特点可分为： 传统超外差式、带数字电子钟及钟控功能（LCD型/LED型/荧光型显示）、模拟调谐/数字显示频率和时间，频率合成式（PLL）数字调谐（数字式、可记忆频率）、采用二次变频技术（高灵敏度和优良选择性）、高灵敏度短波/单边带（SSB接收机）。 四、调频/调幅/全波段收音机 1、调幅收音机： 调幅广播利用幅度调制的无线电波（高频载波）传送节目内容，幅度的调制就是原来等幅恒频的高频载波信号的幅度，随着调制信号（音频信号）的幅度而变化。调幅收音机就是接收这些幅度调制无线电信号，经过解调还原成声波。
面对二十多个业余波段，究竟该用哪一段？春夏秋冬阴晴雨雪对通信会有什么影响？当你对这些问题打算亲自体验一番之前，应该对无线电波的传播规律及各业余波段的特点等等先做些“调查研究”，这样才能事半功倍。 一、无线电波的传播方式 无线电波以每秒三十万公里的速度离开发射天线后，是经过不同的传播路径到达接收点的。人们根据这些各具特点的传播方式，把无线电波归纳为四种主要类型。 1）地波，这是沿地球表面传播的无线电波。 2）天波，也即电离层波。地球大气层的高层存在着“电离层”。无线电波进入电离层时其方向会发生改变，出现“折射”。因为电离层折射效应的积累，电波的入射方向会连续改变，最终会“拐”回地面，电离层如同一面镜子会反射无线电波。我们把这种经电离层反射而折回地面的无线电波称为“天波”。 3）空间波，由发射天线直接到达接收点的电波，被称为直射波。有一部分电波是通过地面或其他障碍物反射到达接收点的，被称为反射波。直射波和反射波合称为空间波。 4）散射波，当大气层或电离层出现不均匀团块时，无线电波有可能被这些不均匀媒质向四面八方反射，使一部分能量到达接收点，这就是散射波。 在业余无线电通信中，运用最多的是“天波”传播方式，这是短波远距离通信向必要条件。空间波和散射波的运用多见于超高频通信，而地波传播“般只用于低波段和近距离通信。
二、电离层与天波传播 1、电离层概况 在业余无线电中，短波波段的远距离通信占据着极重要的位置。短波段信号的传播主要依靠的是天波，所以我们必需对电离层有所了解。 地球表面被厚厚的大气层包围着。大气层的底层部分是“对流层”，其高度在极区约为九公里，在赤道约为十六公里。在这里，气温除局部外总是随高度上升而下降。人们常见的电闪雷鸣、阴晴雨雪都发生在对流层，但这些气象现象一般只对直射波传播有影响。 在离地面约10到50公里的大气层是“同温层”。它对电波传播基本上没有影响。 离地面约50到400公里高空的空气很少流动。在太阳紫外线强烈照射下，气体分子中的电子挣脱了原子的束缚，形成了自由电子和离子，即电离层。由于气体分子本身重量的不同以及受到紫外线不同强度的照射，电离层形成了四个具有不同电子密度和厚度的分层，每个分层的密度都是中间大两边小。 离地面50～90公里的称作D层。D层白天存在，晚上消失。D层的密度最小，对电波不易反射。当电波穿过口层时，频率较低的被吸收得较多。 90公里~140公里的是E层。通常情况下E层的密度也较小，只有对中波可以反射。在一些特定条件下，E层有可能反射高频率的无线电波。在盛夏或是隆冬，E层对电波的反射现象总是有规律地出现，你可以清楚地接收到远距离小功率电台发射的信号，而且可以发现可
GRUNDIG G5/ETON E5 GLOBAL TRA VELER CHINESE INSTRUCTION MANUAL GUIDE BOOK/GRUNDIG G5 GLOBAL TRA VELER (根德G5/伊顿E5——世界旅行家说明书、操作手册、用户手册) 根德E5 中波、调频、短波单边带收音机用户手册 如果您需要任何帮助，请联系我们： 邮政地址： Etón Corporation, 1015 Corporation Way, Palo Alto, CA 94303, USA. 客服电话号码： 1-800-872-2228*（美国）;1-800-637-1648(加拿大)；650-903-3866（全球客服）;星期一到星期五，早八点半到下午四点，太平洋标准时间： 公司网址：https://www.doczj.com/doc/881993164.html, 警告提示： 1、请勿在潮湿或有雨的环境使用机器。 2、请勿将本机器浸水或长时间暴露在潮湿环境。 3、远离潮湿和雨水环境。 4、使用环境温度仅仅限于摄氏零度到四十度。 5、如果液体溅入或者异物落入，请立即断电。 6、请使用干抹布清洁机器，切勿使用清洁剂或者化学药品清洁机器，否则将会损坏外壳。 7、在闪电和雷雨天气切勿使用和拆解外接天线（随机不附送）。 8、切勿自行拆机。 9、请将机器送往有维修资质的电器修理部。 *废弃处理： 依照欧洲2002/96/EC号环保法令，所有电器和电子产品必须被分类集丢弃在本地的垃圾分类采集系统。请严格遵守当地环保法规，切勿将您的电子垃圾丢弃在普通生活垃圾中。 *随机都有那些附件？ 操作手册提供E5的绝大多数功能介绍。附加操作说明和其他信息可以在官方网站找到。 1、交流电源适配器。 2、皮套。
SDR短波电台使用说明书：
频率范围RX: 0.5MHz-30MHz 发射: 所有业余无线电短波频段 收发模式SSB(J3E)，CW，AM(接收), FM, 数字语音 滤波器可调范围500HZ-10KHZ 输出功率1W-13W(最大) 接收灵敏度0.11~0.89μV(RFC 50-20) 最小步进1Hz 电压范围DC9~15V 内置电池容量12.6V 2200mah 接收电流350mah 内置驻波表显示精准 内置电池携带方便 内置USB声卡可以使用电脑的SDR软件通过USB口收发,使用FT817协议,支持WSJT-X数字通讯支持ACC口控制外接70-100W功放 天线阻抗50Ω 频率稳定度±1.5PPM 开机5分钟(标准) ; ±0.5PPM 打开温补功能 最大电流3.5A 尺寸(W ×H ×D) 190mm*69mm*45mm 重量980g 配件有充电器手咪BNC转N头六角扳手2个固定架子
收听广播步骤： 接上天线,侧面开关拨到ON ，按住POWER1秒开机，按BNAD <> 选择3.X或者5.X开头频率，按MODE多次选择AM模式， 按STEP选择下标1KHZ，旋转TUNE直到收到台，关机：长按Power关机，长时间不用，侧面开关打到OFF 业余无线电对讲步骤： 接上天线,机器旁侧面开关拨到ON ，按住POWER1秒开机，按BNAD <> 选择7.X或者14.X开头频率，按MODE多次选择USB或者LSB模式,按STEP移动位数，按TUNE调数字调到7.050或者14.270,留意是否有人讲话，按PA选择5W，手咪接到Mic插口，按手咪讲话，声音越大，指示表显示越大，功率越大，如果没反应，长按几次M3 选择MIC模式，注意SWR显示，3以下效率比较低，有条件的调整天线长度最佳为SWR<=1.5，关机：长按Power关机，长时间不用，侧面开关打到OFF 3.电压低于9.9V自动关机，充电步骤，1：侧面开关打到OFF，2：充电器接上转接头接到小的供电口(Charge Only)，充电器红灯亮，充满变绿灯（充电器只能给机器充电，不能接DC in工作） 频率校准: 频率调到10MHZ或者15MHZ,听到了类似对时的声音说明可以对时 按MODE选择SAM模式,右上角会显示误差的频率,如果与当前频率相差5HZ以上说明偏差较大,旋转RIT修正右上角的频率到5HZ以内即可
