移动通信光缆线路工程施工技术标准和要求..

通信线路管道工程施工技术标准和要求

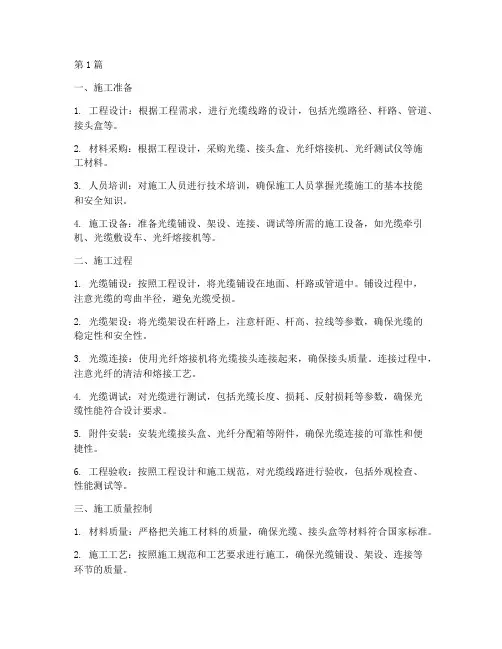

架空光缆部分

一、路由：

1、设计图纸是工程施工的重要依据，它关系到工程预算；材料计划、采购供应、网络规划，在施工中，如无特殊情况，应严格按照设计图纸进行施工。

2、在施工中，由于特殊情况不能按照设计图纸进行施工的，可进行原设计变更，设计变更的程序是：报项目管理人员变更理由，项目负责人报监理单位进行审查核实，然后向建设单位上报设计变更，待建设单位同意后方可按照变更后的路由进行施工，较大的变更需要设计单位重新设计，施工队无权自行改变设计。

3、涉及到敷设方式变更的，工程主管、监理单位、设计单位共同报建设单位批准。

4、需要设计变更的，由施工对绘出变更示意图交项目主管，然后由项目主管报建设单位审批。

二、路由的勘察、测量、定位：

1、路由勘测、测量的原则是：路由简捷、线路稳固、便于施工、方便维护。

2、杆距：杆位测量定位时，原则上每50米一档杆，如遇特殊情况，可适当延长和缩短杆距，但一般不的超过45—55米。

3施工对不得任意改变杆距，如遇特殊情况，可与现场监理共同处理。任意加大杆距不合格工程，后果应由施工对负责。

三、立杆：

1、电杆洞深表

电杆类别普通土硬土水田石质

水泥杆7.5米 1.4米 1.3米 1.5米 1.0米

水泥杆8米 1.5米 1.4米 1.6米 1.2米

水泥杆9米 1.6米 1.5米 1.7米 1.4米

水泥杆10米 1.7米 1.6米 1.8米 1.6米

木杆7.5米 1.5米 1.3米 1.6米0.9米

木杆8米 1.5米 1.3米 1.6米 1.0米

木杆9米 1.6米 1.4米 1.7米 1.1米

木杆10米 1.7米 1.5米 1.8米 1.1米

木杆12米 1.8米 1.6米 2.0米 1.2米

2、立杆前，应对设计路由进行认真复测，反复比较，本着赶路稳固、路由简捷、线路安全、便于维护的原则，测出最佳路由。

3、电杆位置立在线路中心线上，其差距左右不应大于5公分，电杆上下垂直，杆根培土牢固。

4、角杆应在线路转角点做内移，水泥杆内移值为10—15公分，木杆内移值为20—40公分。

5、终端杆树立后，杆稍应向拉线倾斜10—20公分。

6、水田地立杆必须要时加盘底，松软地、水田地角杆加盘底、上卡盘距地面40公分，下卡盘距坑底30公分。

7、光缆线路在跨越各种道路时，要按照规范标准执行，其中：过铁路时，高度在7.5米以上，过国道、省道时高度应在6.5米以上，过乡间公路时，高度在5.5米以上。

8、根据地形起伏，决定电杆程式，尽量使吊线皱与平缓。

9、赶路在穿越山区、河滩及流沙地带时，应做护墩保护，护墩规格为：直径80公分，高度100公分，地面上下各50公分。

10、光缆杆路应尽量避开树木，如无法避开时，应加塑料管保护，确保光缆安全。

11、直线杆、角杆、终端杆、单接杆、品接杆、以及H杆埋深一定要符合电杆洞深表的要求，埋深不够为不合格工程。

四、拉线

1、拉线距高比为1：1，由于地形限制达不到要求时，最小不得小于1：075.

2.双方拉线（防风拉线）每8挡杆做一处，四方拉线（防凌拉线）每32挡杆做一处。不得借口群众工作难做而任意扩大杆档数，更不能不做，否则为不合格工程。

3、角杆拉线、终端拉线、泄力拉线、四方拉线的顺线拉、均采用7/2.6钢绞线，双方拉线采用7/2.2钢绞线。

4、飞线杆和杆距在100—150米以上时，采用人字加丁头拉线，加副吊线。

5、防风拉线采用180公分地锚铁柄，地锚铁柄出土长度为30公分，其它拉线地锚铁柄长为210公分，地锚铁柄出土长度为30—60公分。

6、角杆角深在15米以内可做一条拉线，角深在15米以上做两条拉线。角杆拉线在平分线左右偏差不超过5公分。

7、角杆拉线抱箍做在吊线上方10公分处，防风拉线抱箍做在吊线抱箍下方10公分出，四方拉线顺线拉做在吊线抱箍上方15公分处，顶头拉线和吊线同用以个抱箍。

8、按照设计要求，拉线上把和中把、吊线接头、终端全部采用缠绕法，其具体规格为：拉线上把、吊线接头、吊线终端为：衬环外缠绕10公分，间隔3公分，在缠绕10公分，最后留10公分余线并绑扎；拉线中把规格为：衬环外缠绕15公分，间隔28公分，再缠绕10公分，最后留10公分余线并绑扎。

9、拉线地锚石埋深按照杆高相关标准执行，并与电杆形成45度夹角。

10、拉线地锚出土点不得偏差5公分，偏差5公分以上为不合格。

11、在市区、居民区、乡村内、道路旁以及人畜经常出入的地方，拉线根部采用绝缘警示管保护。

12、在直线赶路上，不得任意设置小角杆，逃避做双方拉线而影响赶路质量和美观。

五、吊线

1、吊线距离：吊线抱箍距离一般为50公分，如遇特殊地形、路口或电力线时可做适当调整，最低不低于距杆顶25公分。

2、吊线位置：第一条吊线沿杆路前进方向的左侧架设。

3、吊线垂度：冬季施工，吊线垂度不应大于13公分（挂缆后杆与杆之间看不出明显垂度为不合格）。夏季施工，吊线垂度不应大于18公分（挂缆后有稍微垂度为合格）。

4、吊线质量：收紧吊线时，吊线不得出现断股、毛、背扣等现象，否则，应更换吊线。

5、仰俯角辅助线：仰角、俯角吊线超过水平线20度时，应做仰角、俯角辅助线。

6、辅助吊线：杆距超过100—150米以上时，应做辅助吊线。辅吊与主吊间隔为40公分。每当20米与主吊线固定一处，并要求垂度一致。

7、角杆辅助线：角杆角深度超过15米时，应做辅助线，其具体做法按照拉线上把标准制作。

六、防雷、防强电

1、吊线在机房终端杆前3米处用大号蛋型隔电子做电气断开。吊线接头处用中号柱型隔电子做电气断开，一般距离为2公里，最长不得超过2.5公里。基站前第二颗杆做吊线装置。

2、避雷线：在有各种拉线处必做，其规格为：用4.0mm镀锌铁线。高出杆顶10公分，在距杆顶10公分处和抱箍距杆顶中间绑扎两处。下端固定在抱箍内，并与拉线缠绕5圈，要求接触良好。

3、直埋式地线：光缆线路在跨越10KV电力时，用4.0mm镀锌铁线从电杆中心穿过，电杆底端余留1米并连接接地体，电杆顶端将避雷线折下，用吊线夹板固定在吊线上。

4、总接地：在终端杆前一个杆上做总接地，其具体做法为：用4×4×4mm镀锌扁铁与杆路

垂直开沟，深度约1米，扁铁长度1.2米，3跟间隙2米打入地下，用扁铁焊接在一起，在电杆底端外延6米，深1.2米，与接地体焊接牢固。

5、光缆在机房终端时，加强芯与ODF架地线孔做电气连接。

6、架空光缆与电力线交越时，加装Ω型绝缘电力保护管保护，保护管应超出电力线宽度每侧2米，并固定牢固，要求整齐美观。

七、光缆敷设

1、单盘测试：光缆在布放前，应做单盘测试，避免将不合格光缆用在线路上。

2、光缆配盘：光缆在布放前，应根据中继段长度、线路地形地貌、河流、障碍等进行统一配盘，避免光缆接头设在不适当位置。光缆在机房、基站前500米处不应设有接头。（进站用ADSS光缆除外）

3、光缆端别：光缆A、B端识别方法为红头、大号、光缆填充芯红绿顺序，顺时针为A端，绿头、小号、光缆填充芯红绿顺序，逆时针为B端。

4、光缆端别布放规定：局方、主干、上端基站为A端，分局、分支、下端基站为B端，光缆端别不得放错。

5、光缆布防时，角杆角深在5米以内时，光缆沿吊线侧布放，角杆角深超过5米时，一律沿角杆内侧布放。

6、光缆布放时按规定操作，要严密组织，统一指挥，不得出现拖拉、扭曲、背扣等现象，确保光缆布放安全。

7、光缆在施工时，其弯曲半径不得小于光缆直径的20倍，余缆圈直径不得小于60公分。

8、光缆余留：每10档杆余留5米，光缆接头每端余留15米，光缆进基站终端做余留20—30米，要求各种余留盘留留整齐美观，余缆不得乱放。

9、光缆余留架要装设在杆路前进方向的杆前。基站终端余留架要装设在终端杆拉线的反侧。一般余留为上盘留，接头余留为下盘留，不得盘错。

10、电杆上的光缆伸缩弯，冬季距吊线为25公分，夏季距吊线为30公分，在距电杆中心50公分处用单芯铁皮线绑扎固定，余弯用直径Φ2公分的纵刨软塑料管保护，其长度为50公分。

11、光缆挂钩间距：挂钩距离为47—50公分，一般不得超过50公分，50公分一个挂钩，左右偏差不得超过3公分，要求牢固整齐、美观一致。

12、光缆布放后要松紧一致，整齐美观，不得出现蛇形弯，不得损伤光缆外皮。

13、光缆沿墙壁墙挂时，一般采用夹板固定吊线，光缆垂直布放时一般采用打拉攀固定吊线和光缆，特殊情况采用塑料卡钉固定。

14、电杆编号顺序按A端向B端编排，喷号底端距地面2.5米。

15、电杆的喷号按照移动公司要求，20×50公分白底，上喷中国移动、××县、×—×、杆号。

16、架空光缆在跨越公路时应设置警示杆和警示牌。

17、基站光缆处理：终端杆上应设余留架：终端杆至机房间光缆用吊线固定;终端杆至机房间光缆用塑料管保护；光缆进线孔要封堵严密；光缆进线孔前应留滴水弯，光缆一律不准接触铁塔，不能在机房顶通过和盘放，应沿墙钉固或墙吊。

18、架空光缆线路要求为：电杆正、吊线紧、光缆顺、挂钩匀，杆路整齐、美观。

19、光缆在上游站和下游站点进线处、光缆接头处挂牌。

八、终端、测试

1、中继段光缆在基站终端和线路割接前，应向移动公司传输主管部门申请，并制定完善的割接方案，经批准后方可实施。

2、光缆成端的顺序为：光缆接头、机房终端、全程测试、线路割接，依次进行。

3、光纤衰减测试按两个窗口进行，即1310nm和155nm。测试标准为：接头衰减不大于0.08db/

个；中继段衰减测试中，1310nm不大于0.36db/km；1550nm不大于0.22db/km。

4、光缆在接头、割接工作完成后，应在接头盒内如实填写《纤芯接续信息表》。光缆在基站（机房）终端完成后，应在综合配线柜内如实填写《光纤分配表》，注明光缆方向/芯数等使用情况。直埋光缆部分

一、复测、划线

1、按照设计图纸，在挖沟前对光缆路由进行复测、划线。一般要求双线。

2、复测、划线要避开危险地段，不能避开时应采取保护措施。

二、开槽挖沟

1、直埋光缆埋深表

敷设地段及土质埋深

普通土、硬土≥1.2米

砂砾土、风化石≥1.0米

全石质、流沙≥0.2米

市郊村镇≥1.2米

市区人行道≥1.0米

穿越铁路(距道渣底) ≥1.2米

穿越公路（距路面）≥1.2米

过沟、渠、水塘≥1.2米

过河水线（路河底）≥1.5米

2、光缆沟上口宽度为60公分，沟底宽度为30公分，如敷设两条光缆，沟底宽度为40公分。

3、光缆沟要求线直、底平、深度符合要求。

4、光缆路由跨越公路和河流时，应做钢管保护，钢管规格为Φ80mm镀锌钢管内穿50/60mm塑料管保护，其两端应长出路宽一米。

5、光缆路由穿过乡间公路、村庄、果树园、10KV以上电力线等应铺设50/60mm塑料管保护。

6、光缆路由穿过石质、半石质、硬土、灰喳等地段时应垫10公分细土和细沙，然后拆能放缆。

7、管道施工严格按照施工规范施工，原则上手孔宽90公分，长120公分，深150公分。管口处必须做喇叭口，喇叭口深度为5—8公分，手孔井内必须抹光。砌井前必须先打垫层，垫层为水泥混泥土，垫层厚度≥10公分，管道深度为120公分，遇有特殊情况，深度无法达到必须监理认可并拍照留档。管道沟必须线直、底平、深度符合要求。回填土必须先回填30公分细土并夯实，在填普通土夯实。

三、布放光缆

1、光缆在布放前，必须进行单盘测试和配盘，避免将接头设在危险地段。

2、布放光缆要严密组织，统一指挥，不得出现拖拉、扭曲、背扣等现象。

3、光缆布放时，应有专人进行捋缆检查，发现问题及时处理。

4、光缆布放后，光缆在沟内应呈蛇形弯，避免光缆拉的过紧而影响传输质量。

四、回填、标石

1、光缆布放后，先用细土回填30公分，然后全程回填，不得将砖头、石块、冻土填入光缆沟内，以免砸坏光缆。

2、光缆路由地形差大于80公分以上时，应做护坡保护。

3、直埋线路一般每50米埋设一块标石，特殊地段视情况适当增加标石数量。在接头、转弯、过公路、河流两侧、障碍物均应设置标石。

4、在光缆接头处要设置监侧标石，按规定引出测试线。

5、标石埋深：地下为60公分，地上为40公分。标石要用白底红字正楷字，按中继段A—B

端统一编号。

6、各种标石符号应规范，直线标石、接头标石、监测标石、转角标石都要一一表明，并标有“地下光缆、不得移动”字样。

7、光缆接头处要用水泥板加盖，其规格为：用三块40×60×5公分水泥板，距接头盒30公分上方将接头部位覆盖。

8、直埋光缆与架空光缆向连接时，引上管制作方法为：用直径为80公分、长度为3米的钢管，地上2.5米，地下0.5米，内穿3根28/32子管，在距地面40公分，距管口15公分处固定，子管应长出电杆1米。

五、直埋光缆终端、测试

1、直埋光缆光纤衰减测试同与架空光缆。

2、直埋光缆绝缘绝电阻测试标准为：2000MΩ/Km，其换算公式为2000/L×1000。

通信管道部分

一，器材

1 ，通信管道工程所用的器材规格、程式及质量、应由施工负责人在使用之前进行检验，发现

问题应及时处理。

2，凡有出厂证明的器材，经检验发现问题时，应做质量技术鉴定后处理；凡无出厂证明的器材，应按本规范的规定进行检验。

3，通信管道工程施工，严禁使用质量不合格的器材。

二，水泥制品及规格

1，各种标号的水泥应符合国家规定的产品质量标准。工程施工中不得使用过期的水泥，严禁使用受潮变质的水泥。

2，水泥凡无产品出厂证明或无标记的，以及储存时间超过三个月，或有变质迹象的，使用前均应进行试验鉴定，依据鉴定情况确定使用方案或另行更换。

3，水泥预制品生产前，必须按水泥类另、标号及混泥土标号，做至少一组（三块）混凝土试块，具体组数由生产单位根据需要自定，其混凝土试块的规格如化。

混凝士试块规格

混凝土料最大粒径（毫米）试块规格（长*宽*高）（毫米）

30以下一步100*100*100

*10030以上150*150*150

通信管道工的施工单位，亦应行如上的规定。

4，水泥制品的质量应符合下列规定；

一、管块的标称孔径允许最大负偏差应不大于1 毫米，管孔无形变。

二、管块长度允许偏差不大于10毫米，宽、高允许偏差不大于是5毫米，一孔以上的

多孔管块，其各管孔中心相对位置允许偏差不大于0.5毫米，

三、干打水泥管块的实体重量就不低于下表的参考值。混凝土管块应大于下表的参考

值5%以上。

干打水泥管参考重量表

孔数（个）*孔径（毫

米）

标称外形尺寸

长*宽*高（毫米）重量

千克/根

2*90二孔管块600*250*14027

3*90三孔管块600*360*14037

4*90四孔管块600*250*25045

6*90六孔管块600*360*25062

四、管块的成品表面单位强度应不小于10.78MPa（非帕）(指110kgf/cm2）(系指养护

28天的试块）；如用管块整体试验，其破坏的单位强度应不低于表面单位强度的

8%。本规范的新旧的计量单位换算见附录一。

五、干打水泥管块成品的其他指标要求和干打水泥管块的生产工艺应符合附录二的规

定。

六、水泥管块强度有问题应进行抽样试验。抽样的数量应以工程用管总量的3‰（或

大分屯点数量的3‰）为基数，试验的管块有90‰达到标准即为合格；否则可再

试3‰，其90‰（数量）达一标准仍算合格；如试验数10‰以上达不到标

准，则全部管块表面强度应按不合格处理。

5，水泥（含混凝土）管块表面强度可用撞痕法试验，试验方法见附录三。

6，通信管道工程使用的水沿线制品管块，必须脱出气氢氧化钙物质（俗称“脱碱”），没有经过“脱碱“处理的管块，严禁在其管道内敷设电缆。

7，水泥管块的管身应完整，不缺棱短角，管孔的喇叭口必须圆滑，管孔内壁应光滑无凹凸起伏等缺陷,其磨擦系数应大于0.8。管体表面的裂纹（指纵向、横向）长度应小于

50毫米，超过50毫米的不宜整块使用。管块的管孔外缘缺边应小于20毫米，但外

缘应小于20毫米，但外缘缺角的其边长小于50毫米的，允许修补后使用。

三，钢材、管材与铁件

1，钢材的材质、规格型号应符合设计文件的规定，不得有锈片剥落或严重锈蚀。

2，管材的材质、规格、型号应符合设计文件规定。管的内径负偏差应不大于1毫米，管孔内壁应光滑、无节疤、无裂缝。

3，各种管材的管身及管口不得变形，接续配件齐全有效，承插管的承口内径应与插口外径吻合。

4，各种铁件的材质、规格及防锈处理等均应符合质量标准，不得有歪斜，扭曲、飞刺、断裂或破损。铁件的防锈处理和镀层均匀完整，表面光洁、无脱落、无气泡等缺陷。

5，通信管道工程采用硬聚氯乙烯管、玻璃钢管时，其管身应光滑无伤痕，管孔无形变。孔径、壁厚应符合设计要求，负偏差不应大于1毫米。

6，人（手）孔铁盖应不符合下列要求：

一、人（手）孔铁盖装置（包括外盖（内盖）、口圈等）的规格应符合标准图的规定；

二、人（手）铁盖装置应用灰口铁铸造，铸铁的抗拉强度应不小于11.7kN （即是

1200kgf/cm2）铁铸质地应坚，铸铁件表面完整，无飞刺、砂眼等缺陷。件的防锈

个得应均完好；

三、铁盖与口圈应吻合，盖合后应平稳、不翘动；

四、铁盖与口圈的内缘间隙应不大于3毫米；铁盖与口圈盖合后，铁盖边缘应高于口

圈1~3毫米。

7，人（手）孔内装设的铁支架及电缆托板，应用铸钢（玛钢或球墨铸铁）或型钢制成，不得用铸铁制造。

8，人（手）孔内设置的拉力（拉缆）环，应用ф16普通炭素圆钢制造，全部做镀锌防锈处理。拉力（拉缆）环不应有裂纹、节瘤、锻接等缺陷。

四，建筑材料

1，通管道工程有于砌筑的普通粘土砖（以下简称砖）或混凝土砌块品种、标号均应符合设计文件规定，其外形应完整，耐水性能好。通信管道工程采用砖的标事情、强度应符合表2.规定。

通信管道工程中严禁使用耐水性能差、遇水后强度降低的炉渣砖或矽酸盐砖等。

普通粘土砖标号及强度表

砖标号抗压强度Mpa（kgf/cm2）抗折强度N/ cm2（kgf/cm2）

平均值最小值平均值最小值

757.35(75) 4.90(50)176.52(18)88.26(9)

1009.81(100)7.36(75)215.75(22)107.87(11)

2，使用推荐标准图纸中的混凝土砌块(以下简称砌块)规格、强度等要求，应符合推荐标准图纸的各项要求。

3，通信管道工程用的石料，应符合下列规定：

一、应采用天然砾石或人工碎石，不得使用风化石：

二、石料的粒径应符合设计文件的规定；

三、石料中含泥量，按重量计不得超过20%；

四、针状、片状颗粒含量，按重量计不得超守20%；

五、硫化物和硫酸盐类含量，按重量计不得超过1%。

六、石料中不得有树叶、草根、木屑等杂物。

4，通信管道工程用砂应符合下列规定：

一、通信管道工程应用砂符合下列规定；

二、通信管道工程宜使用中砂；砂的细度模数（Mx）如下：

粗砂Mx为3.7~3.1,平均粒径不小于0.5毫米;

中砂Mx为3.0~2.3,平均粒径不小于0.35毫米;

细砂Mx为2.2~1.6,平均粒径不小于0.25毫米;

细砂Mx为1.5~0.7,平均粒径不小于0.15毫米;

泥系指粒径小于0.08毫米尘屑、粘土等。

三、砂中的云母和轻物质，按重量计不得超过3%；

四、砂中的泥土、按重量计不得超过5%；

五、砂土的硫化物和硫酸盐，按重量计不得超过1%；

六、砂土中不得含有树叶、草根、木屏等杂物。

5，通信管道工程中用特细砂配制混凝土，应附录四规定执行。

6，通信管道工程用水，应使用可供饮用的水，不得使用工业废污水及含有硫化物的泉水；施工时如发现水质可疑，应取样送有关部门进行化验、鉴定后再确定可否使用。

7，通信管道工程的测量，应按照文件及城市规划部门已批准的位置、座标和高程进行。

8，施工前，必须依据设计图纸和现场交底的控制桩点，进行通信管道及（人）孔位置的复测，并按施工需要应钉设桩点。复测钉设的桩（板）应符合下列规定：

一、自人（手）孔中心3~5米处开始，沿管线每隔20~25米宜设一桩（板）应符合下列规定：

二、桩点设置应牢固。顶部宜与地面平齐。桩点附近有永久建筑物时，可做定位拴点，并做好

标志和记录；

三、平面复测允许偏差应符合下列规定：

1、管道中心线不得大于10毫米；

2、直通型人（手）孔位的中心位置不得大于100毫米；

3、管道转弯处的人（手）孔中心位置不得大于20毫米。

9，施工现场必须增设临时水准点，并应标定管道及人（手）孔施工直测的水准桩点。临时水准点的设置应符合下列要求：

一、临时水准点的设置必牢固、可靠，两点的间距应不大于150米；

二、临时水准点、水平桩（或平尺板）的顶部必须平整、稳定、并有明显标记；

三、临时水准点、水平桩（或平尺板）应按顺序编号，测定相应高程，计算出各点相应沟

（或坑）底的深度，标在平尺板上并做好记录。

10，施工时，必须按下列规定进行校测；

一、在完成沟（坑）挖方及地基处理后，应校测管沟、人（手）坑底地基的高程是否

符合设计规定。

二、施工过程中如发现水平桩（或平尺板）错位或丢失，应及时进行校测并补设桩点。

111，挖土方工作完成后，凡在沟（坑）中的其他管、线等（指不需移改的）地下设及移完毕的地下设施，必须测量其顶部（底部）的高程、宽度等及临近人（手）孔和通信管道

（通道）的相对位置、垂直间距、水平间距，并做好记录，必须注明其类别规格等，

为绘图竣工准备资料。

12 通信管道的各种高程，以临时水准为基准允许误差应不大于10毫米。

五，挖掘沟（坑）

1，在通信管道施工中，遇到不稳定土壤或有腐蚀性的土壤时，施工单位应及时提出，待有关单位处理后方可继续施工。

2，挖掘沟（坑）如发现埋藏物，特别是文物、古墓等必须立即停止施工，并负责保护现场，

与有关部六联系。在未得到妥善解决之前，施工单位等严禁在该地段内继续工作。

3，施工现场条件允许，土层坚实及地下水位低于沟（坑）底，且挖深在3米以内时，可采用放坡法施工。放坡挖沟（坑）的坡度与深度关系可参照表4.0.3的要求，如图所示。

放坡挖沟（坑）参考表

土壤类别H:D

H<2米2米

粘土1:0.101:015

夹砂粘土1:0.151:0.25

砂质土1:0.251:0.50

瓦砾、卵石1:0.501:0.75

炉渣、回填1:0.751:1.00

注:H 为深度;D为放坡(一侧的)宽度。

4，挖不支撑护土板的人(手)孔坑,其坑的平面形状可基本与人(手)孔形状相同,坑的侧壁与人(手)孔外壁的外侧间距应不小于0.4米,其放坡应按表4.1.3执行.

5，挖掘需支撑护土板的人(手)孔坑,宜挖矩形坑。人(手)孔坑的长边与人(手)孔壁长边的外侧(指最大宽处)间距应不小于0.3米,宽不小于0.4米.

6，通信管道工程的沟(坑)挖成后,凡遇被水冲跑的,必须重新进入人工地基处理.否则,严禁进行下一道工序的施工。

7，凡设计图纸标明需支撑护土板的地段，均应按照设计文件规定进行施工；设计文件中没有具体规定支撑护土板与否，遇下列地段应支撑护土板。

一、横穿车行道的管道沟；

二、沟（坑）的土壤的松软的回填土、瓦砾、砂土、级配砂石层等；

三、沟（坑）土质松软且其深度低于地下水位的；

四、施工现场条件所限无法采用放坡法施工而需在支撑护土板的地段，或与其他管线平行较长且相

距较小的地段等。

8，挖沟（坑）接近设计的底部高程时，应避免挖掘过深破坏土壤结构；如挖深超过设计标高100毫米，应填铺细土或级配砂石交应夯实。

9，通信管道工程施工现场维护，应符合下列要求：

一、开凿的路面及挖出的石块等应与泥土分别堆置；

二、堆土不应紧靠碎砖墙，并应留有行人通道；

三、城镇内的堆土不应高度不宜超过1.5米；

四、堆置土不应压埋埋消火栓、闸门井及热力、煤气、雨（污）水等管线的检查井、雨水口及测量

标志等设施；

五、土堆的范围应符合市政、市容、公安等部门的要求。

10，控掘通信管道沟（坑）时，严禁在有积水的情况下作业，必须将水排放后进行挖掘工作。

11，施工中，室外最低温在零下5℃时峄所挖的沟（坑）底部，应采取有效的防冻措施。

六，回填土

1，通信管道工程的回填土，应在管道或人（手）也按施工顺序完成施工内容，并经24小时养护和隐蔽工程检验合格后进行。

2，回填土前，应先清除沟（坑）内的遗留木料、草帘、纸袋等杂物。沟（坑）内如有积水和淤泥，必须排除后方可进行回填土。

3，通信管道工程的回填土、除设计文件有特殊要求外，应符合下列规定：

一、管道顶部30厘米以内及靠近管道两侧的回填土内，不应含有直径大于5厘米的砾石、碎砖等坚

硬物；

二、管道两侧应同时进行回填土，每回填土15厘米厚，用木夯排夯两遍；

三、管道顶部30厘米以上，每回填土30厘米应用木夯排夯三遍或用蛤蟆排夯排夯两遍，直至回填、

夯实与原地表平齐。

4，通信管道工程挖明沟穿越道路的回填土，应符合下列要求：

一、在市内主干道路的回土夯实，应与路面平齐；

二、市内一般道路的回土夯实，应高出路面5~10厘米。在郊区大地上回填土，可高出地表15~20

厘米。

5，人（手）孔坑的回填土，应符合下列要求：

一、在路上的人（手）孔坑两端管道回填土，应按照第4.2.3—4条的规定执行；

二、靠近人（手）孔壁四周的回填土内，不应有直径大于10厘米的砾石、碎砖等坚硬物；

三、人（手）孔坑每回土30厘米，应用蛤蟆夯排夯两遍或夯排夯三遍；

四、人（手）孔坑的回填土，严禁高出人（手）孔口圈的高程。

6，在修复通信管道施工挖掘的路面之前，如回填土出现明显的坑、洼，通信管道的施工单位应按照政部门的求及时处理。

7，通信管道工程回土完毕，应及时清理现场的碎砖，破管等杂物。

七，一般规定

1，砖、混凝土砌块（以下简称砌块）砌体墙面应平整、美观，不应出现竖向通缝。

2，砖砌体砂浆饱满程度应不低于80%；砖缝宽度应为8~12毫米，同一砖缝的宽度应一致。

3，砌块砌体横缝应为15~20毫米，竖缝应为10~15毫米；横缝砂浆饱满程度应不低于80%，竖缝灌浆必须饱满、严实，不得出现跑漏现象。

4，砌体必须垂直，砌体顶部四角应水平一致；砌体的形状、尺寸应符合图纸要求。

5，设计规定抹面的砌体，应将墙面清扫干净，抹面应平整、压光、不空鼓，墙角不得歪斜抹面厚度！砂将配比应符合设计规定。

勾缝的砌体，勾缝应整齐均匀，不得空鼓、不应脱落或遗漏。

6，通道的建筑规格、尺寸、结构形式，通道内设置的安装等，均应符合设计图纸的规定。

一般局同主机房引出建筑物的通道，不应越出局所院墙。其他地方的通信浅埋通道，

其内部净高宜为1.8米。

7，通信管道的弯管道，当曲率半径小于30米时，宜改为通道。

八，人（手）孔、通道的地基与基础

1，人手孔、通道的地基应按设计规定处理，如系天然地基必须按设计规定的高程进行夯实、抄平。

人(手)孔、通道采用人工地基，必须校核基础形状、方向、地基高程等。

2，人（手）孔、通道基的外形、尺寸应符合设计规定，其外形偏差应不大于20毫米，厚度偏差应不大于10毫米。

3，基础的混凝土标号、（配筋）等应符合设计规定。浇灌混凝土前，应理清模板内的杂草等和，并按设计规定的位置挖好积水罐安装坑。积水罐安装坑应比积水罐外形四周大

100毫米，坑深比积水高度深100毫米；基础表面应从四方向积水罐做20毫米泛

水。如图5.2.4所示。

4，设计文件对人（手）孔、通道地基、基础有特殊要求时，如提高混凝土标号、加配钢筋、防水处理及安装地线等等，均应按设计规定办理。

九，墙体

1，人（手）孔、通道内部净高应符合设计规定。墙体的垂直度（全部净高）允许偏差不大于10毫米，墙体顶部高程允许偏差应不大于20毫米。

2，墙体与基础应结合严密、不漏水，结合部的内外侧应用1：2.5水泥砂浆八字,基础进行抹面处理的可不抹内侧八字角,如图5.2.3所示,抹墙体与基础的内外八字角时,应严密、

贴实、不空鼓、表面光滑、无欠茬、无飞刺、无断裂等。

3，砌筑墙体的水泥砂浆标号应符合设计规定；设计无明确要求时，应使用不低于75号水泥砂浆。

通信管道工程的砌体，严禁使用掺有白灰的混合砂浆进行砌筑。

4，人（手）孔、通道墙体的预埋铁件应符合下列规定：

一、电缆支架穿钉的预埋

1、穿钉的规格、位置应符合设计规定，穿钉与墙体应保持垂直。

2、上、下穿钉应在同一垂直线上，允许垂直偏差不大于5毫米，间距偏差应小于10毫米。

3、相邻两组穿钉间距应符合设计规定，偏差应小于20毫米。

4、穿钉露出墙面应适度，应为50~70毫米；露出部分应无砂浆等附着物，穿钉螺母应齐全有

效。

5、穿钉安装必须牢固。

二、拉力（拉缆）环的预埋

1、拉力（接缆）环的安装位置应符合设计规定，一般情况下应与管道底保持200毫米以上的

间距。

2、露出墙面部分应为80~100毫米。

3、安装必须牢固。

4，管道进入人（手）孔、通道的窗口位置，应符合设计规定，允许偏差应不大于10毫米；管道端边至墙体面应呈圆弧状的喇叭口；人（手）孔、通道内的窗口应堵抹严密，不得浮塞、外观整齐、表面平光。

5，管道窗口宽度大于700毫米时，或使用承重易形变的管材如塑料管等的窗口处，应按设计规定加过梁或窗套。

十，人（手）孔上覆及通道沟盖

1，人（手）孔上覆（简称上覆）及通道沟盖（简称沟盖）的钢筋配制、加工、绑扎，混凝土的标号应符合设计图纸的规定。

2，上覆、沟盖外形尺寸、设置的高程应符合设计图纸的规定。外形尺寸偏差应不大于20毫米，厚度允许最大负偏左不大于5毫米。预留孔洞的位置及形状，应符合设计图纸

的规定。

3，预制的上覆、沟盖两板之间颖隙应尽量缩小，其拼缝必须用1：2.5的砂浆抹严密，不空鼓、不浮塞、外表平光、无欠茬、无飞刺、无断裂等。人（手）孔、通道内顶部不

应有浆等现象。板间拼堵如图5.4.3所示。

4，上覆、沟盖混凝土必须达到设计强度以后，方可承受荷载或吊装、运输。

5，上覆、沟盖底面应平整、光滑、不露筋、无蜂窝等缺陷。

6，上覆、沟盖与墙体搭接的内、外侧，应用1：2.5的水泥砂浆抹八字角。但上覆、沟盖直接在墙体上浇灌的可不抹角。

八字抹角应严密、贴实、不空鼓、外表光滑、无欠茬、无飞刺、无断裂等。上覆、沟盖与墙体抹角如图5.4.6所示。

十一，口圈安装

1，人（手）孔口圈顶高程应符合设计规定，允许正偏差应不大于20毫米。

2，稳固口圈的混凝土（或缘石）应符合设计图纸的规定。自口圈外缘应向地表做相应的泛水。

3，人孔口圈与上覆之间宜砌不小于200毫米的口腔（俗称井脖子）；人孔口腔应与上覆预留洞口形成同心圆的圆筒状，口腔内、外应抹面，其要求与和5.1.5条相同。口腔与上

覆搭接处应抹八字，八字抹角应严密、贴实、不空鼓、表面光滑、无欠茬、无飞刺、

无断裂等。

4，人（手）孔口圈应完整无损。车行道人也必须安装车行道的口圈。

5，通信管道工程在正式验收之关，所有装置必须安装完毕、齐全有效。

6，浇制混凝土的模板，应符合下列规定：

一、各类模板必须有足够的强度、刚度和稳定性，浇注混凝土后不得产生形变；

二、模板的形状、规格应保证设计图纸要求所浇制单纯构件的规格和形状；

三、模板与混凝土的接触面应平整，边缘整齐，拼缝严密、牢固，预留孔、洞位置准确，尺寸符合

规定；

四、重复使用的模板，表面不得有粘结的混凝土、水泥砂浆及泥土等附着物。

7，模板拆除的期限，应符合下列要求：

一、各种非承重混凝土构件最早拆除模板的期限，应符合下表的规定。非承重混凝土构件拆模时间表

水泥品种水泥

标号

混凝土标

号

日平均温度℃

51015202530

混凝土达到2.45Mpa(25kgf/Cm2)强度过拆模天数

硅酸盐水泥225

及325

100以下 5.0 4.0 3.0 2.0 1.5 1.0

110~200 4.5 3.0 2.5 2.0 1.5 1.0

200以下 3.0 2.5 2.0 1.0 1.0 1.0

火山灰或矿渣水泥225及

325

100以下8.0 6.0 4.5 3.5 2.5 2.0

100以上 6.0 4.5 3.5 2.5 2.0 1.5

注:1.225水泥相当于300#水泥;325水泥相当于原400#水泥.

1.每24小早为一天。

二、各种承重混凝土构件的最早拆除模板期限,应符合下表的规定。

承重混凝土构件拆模时间表

结构类别水泥

种类水泥

标号

拆模需在

的强度（按

设计强度

X%）

日平均温度（℃）

51015202530

混凝土达到X%强度的天数

跨度2.5米以下的板及装配钢筋混凝土构件硅酸

盐

225或

325

501287654

火山

灰或

矿渣

325以

上

50221410876

跨度2.5~8米的板梁的底模板硅酸

盐

225或

325

702416121098

火山

灰或

矿

225以

上

7036221614119

3，浇灌混凝土的模权各部位的尺寸，预留孔洞及埋件的位置应准确，并应无跑浆、漏浆等现象。

十二，钢筋加工

1 ，通信管道工程所用的钢筋品种、规格、型号均应符合设计的规定。

2 ，钢筋加工应符合下列规定：

一、钢筋表面应洁净，应清除钢筋的浮皮、锈蚀、油渍、漆污等。

二、钢筋应按设计图纸的规定尺寸下料，并按规定的形状进行加工。圆钢（也叫I级筋）如需进行

端头钩处理的，基变钩圆弧的直径应不小于钢筋直径的2.5倍，如图6.2.2—1所示。

三、加工钢筋时应检查其质量，凡有劈裂、缺损等伤痕的残段不得使用。

四、短段钢筋允许接长用在分布筋（辅助筋），其接续如图6.2.2—A、B所示。主筋严禁有接头。

3，钢筋排列的形状及各部位尺寸，主筋与分布筋位置均应符合设计图纸的规定，严禁倒置；主筋间距误差应不大于5毫米，分布筋间距误差应不大于10毫米。

4，钢筋纵横交叉处应采用直径1.2毫米或1.0毫米的钢线绑扎牢固、不滑动、不遗漏。

5，使用接续的钢筋时，接续点应避开应力最大处，并应相互错开，不得集中在一条线上，同一钢筋不得有一个以上的接续点。

6，钢筋与模板的间距应为20毫米，为保持钢筋与模板的间距相等，可在钢筋下垫以自制的混凝土块或砂浆块等，严禁使用木块、塑料等有机材料衬垫。

十三，混凝土浇灌

1，配制混凝土所用的水泥、砂、石和水应符合使用标准。不同种类、标号的水泥不得混合使用；

砂和石料的含泥量如超过标准，必须用水洗干净后方能使用。

2，各种标号混凝土的配料比、水灰比应适量，以保证设计规定的混凝土标号。施工时，应采用实验后确定的各种配比。

3，混凝土的搅拌必须均匀，以混凝土颜色一致为度，搅拌均匀的混凝土应在初凝期内（约45分钟）浇灌完毕。

4，浇灌混凝土前，应检查模板内钢筋衬垫是否稳妥，并清除模内杂物。

混凝土在初凝之前如发生离析现象，可重新搅拌再浇灌。

混凝土浇灌倾落高度在3米以上时，应采用漏斗或斜槽的方法倾注。

5，浇灌混凝土前构件必须进行振捣，无论采用人工或机械振捣都应按层次依次进行，捣固应密

实，不得出现跑模、漏浆等现象。

6，混凝土灌注完毕经初凝（约一小时）后，应覆盖草帘等物并进行洒水养护；混凝土工作应避免被阳光直晒。

7，在日平均气温5℃的自然条件下浇灌混凝土，应采取保温为主的蓄热法措施防冻。宜采用热水拌制混凝土或构件外露部分加以覆盖等措施，或按设计规定要求处理。

8，非直接承受荷载的混凝土构件浇灌混凝土后，在日平均气温15℃的情况下，必须养护24小时以上，方能在其上面进行下一道工序。

十三，水泥砂浆

1，水泥砂浆的配比，必须严格按规定进行配制。

2，凡抹缝、抹角、抹面及管块接缝等处的水泥砂浆，其砂料必须过筛后使用，不得有豆石等较大粒碎石在内。

3，水泥砂浆的养护，应执行本章节第三节的有关条款。

十四，地基

1，通信管道的地基处理应符合设计文件的规定。凡采用天然地基而设计又没有具体说明如何处理的，遇下列情况应及时向有关单位反映，待处理后方可施工。

一、地下水位高于管道及人（手）孔最低高程的；

二、土质松软、有腐蚀性土壤或属于回填的杂土层。

2，条凡是天然地基的管道沟挖成后必须夯实抄平，地基表面高程应符合设计规定，允许偏差应不大于10毫米。

3，通信管道沟底的宽度应符合下列要求：

一、管道基础63厘米以下宽时，其沟底宽度应为基础宽度加30厘米（即每侧各加15厘米）。

二、管道基础63厘米以上宽时，其沟底宽度应为基础宽度加60厘米（即每侧各加30厘米）。

三、无基础管道（水泥管块的管道在非特殊情况下应不采用此法）的沟底宽度，应为管群

宽度加40厘米（即每侧各加20厘米）。

十五基础

1，通信管道一般宜采用素混凝土基础，混凝土的标号、基础宽度、基础厚度应符合设计规定。

凡设计规定管道基础使用预制基础板或钢筋段落，应按设计处理。

2，通信管道基础的中心线应符合设计规定，左右偏差应不大于10毫米；高程差应不大于10毫米；基础的宽度和厚度负偏差应不大于10毫米。

管道基础宽度应比管道组群宽度加宽100毫米（即每侧各宽50毫米）。

3，通信管道基础进入人（手）孔窗口的部分，设计有规定的应按设计规定处理；设计没有规定时，应按管道基础宽度参照表7.2.3和图7.2.3加配钢筋.钢筋应搭在窗口墙上不少

于100毫米.

管道基础进入人(手)孔窗口处配筋表

管道基础宽度(毫米)钢筋直径

(毫米)

根数长度(毫米)总长

(米)

350毫米68310 2.48

1041565 6.26

460毫米68420 3.36

10515567.83

615毫米68590 4.72

107155611.00

735毫米68690 5.25

108155612.52

880毫米68840 6.72

109155614.09

4，基础在浇灌混凝土之前,应检查核对加钢筋的段落位置是否符合设计规定,其钢筋的绑扎、衬垫等是否符合规定；并应清除基础模板内的杂草等物。

浇灌的混凝土应捣固密实，初凝后应覆盖草帘等物并洒水养护，基础模拆除后，基础

侧面应无蜂窝、掉边、断裂及欠茬等现象，如发现有上述缺陷，应进行认真的修整补

强等。

5，通信管道基础的混凝土应振捣密实、表面平整、无断裂、无波浪、无明显接茬、欠茬，混凝土表面不起皮、不粉化。

十六，管道铺设

1，通信管道所用管材的材质、规格、程式和断面的组合必须符合设计的规定。

改、扩建管道工程，不应在原有管道两侧加扩管孔；在特殊情况下非在原有管道的

一侧扩孔时，必须对原有的人（手）孔及原有电缆等做妥善的得理。

2，水泥管的铺设应符合下列规定：

一、管群的组合断面必须符合设计规定。

二、水泥管块的顺向连接间隙不得大于5毫米。上下两层管块间及管块与基础应为15毫米，允许偏

差不大于5毫米。

三、管群的两层管及两行管的接续缝应错开。水泥管块接缝无论行间、层间均宜错开二分之一管长，

如图7.3.2—1及图7.3.2—1所示。

四、水泥管块的弯管道及设计上有特殊技术要求的管道，其接续及垫层按设计规定。

3，铺设水泥管道时，应在每个管块的对角管孔两根拉棒试通管孔；其拉棒外径应小于管孔的标称孔径3~5毫米；拉棒长度，铺设线管道宜为1200~1500毫米；铺变管道（其曲

率半径大于36米）宜为900~1200毫米。具体的拉棒规格可由施工单位自定。

4，铺设水泥管道的管底层砂浆标号，应符合设计要求，其砂浆的饱满程度不低于95%，不得出现凹心,不得用石块等物垫管块的边、角。管块应平实铺卧在水泥砂垫层上。

两行管块间的竖缝充填的水泥砂浆，其标号应符合设计的规定，充填的饱满程度应

不低于75%。

管顶缝、管边缝、管底八字应抹1：2.5水泥砂浆；严禁使用铺管或填充管间缝的水

泥砂浆进行抹堵。抹顶缝、边缝及管底八字，如图7.3.4所示。

5，水泥管块的接续方法宜采用抹浆法，应符合下列规定：

一、两管块接缝处应用纱布80毫米宽，允许10毫米的误差，长为管块周长加80~120毫米，

均匀地包在管块接缝上；

二、接缝纱布包好，应先在纱布上刷清水，水要刷到管块饱和为度，再刷纯水泥浆；

三、接缝纱布刷完水泥浆后，应立即抹1：2.5的水泥砂浆；

四、纱布上抹的1：2.5水泥砂浆厚度应为12~15毫米,其下宽应为100毫米,上宽应为80毫

米,允许正偏差不大于5毫米,如图7.3.5所示。

6，采用抹浆法接续管块，其所衬垫的纱布不应露在砂浆以外，水泥砂浆与管身粘结牢固，质地坚实、表面光滑、不空鼓、无飞刺、无欠茬、不断裂。

7，用1：2.5水泥砂浆抹管顶缝、管边缘、管底八字，应粘结牢固、平整光滑、不空鼓、无欠茬、不断裂。

8，各种管道引入人（手）孔、通道的位置尺寸应符合设计远规定，其管顶距人（手）孔、通道上覆、沟盖底面应不小于300毫米，管底距人（手）孔、通道基础面应不小于400

毫米。

9，引上管引入人（手）孔及通道时，应在管道引入窗口以外的墙壁上，不得与管道叠置。引

上管进入人（手）孔、通道，宜在上覆、沟盖下200~400毫米范围以内。

10，弯管道的曲率半径应符合设计要求，一般不宜小于36米。其水平或纵向弯管道各折点座标或标高，均应符合设计要求。弯管道应成圆弧状。

11，石棉水泥管通信管道的接续，应按设计的规定。其他如接续点错开等技术要求与水泥管道相同。

12，钢管通信管道的铺设方法、断面组合等均应符合设计规定；钢管接续宜采用管箍法，并应符合下列规定：

一、两根钢管应分别旋入管箍长度的三分之一以上。两端管口应锉成坡边。

二、使用有缝管时，应将管缝置于上方。

三、钢管在接续前，应将管口磨圆或锉成坡边，保证光滑无棱。

四、严禁不等径的钢管接续使用。

13，铺设铸铁管应符合下列规定：

一、铺设直线段铸铁管时，承口应在高程低的一端。

二、铺设引上管时，承口宜在人（手）孔、通道两端。

三、铸铁管的接续，应在插口端头缠两层20~30毫米的麻布条（缠麻布条应距管口约10毫米），插

入承口后再用水泥砂浆堵，堵抹与承口外缘平齐即可。

14，各种引上管引入人（手）孔、通道时，管口不应凸出墙面，应终止在墙体内30~50毫米处，并应封堵严密、抹出喇叭口。

15，塑料管通信管道宜采用硬质塑料管（如硬聚氯乙烯管等），其铺设方法、组群方式、接续方式等均应符合设计规定。

16，塑料管的接续宜采用承插法或双承插法等。采用承插法接续时，承插部分的长可参考表

塑料管承插接续部分长度参考表

塑料管外径（毫米）4050607590100及以上

405050536070

采用双承插法接续塑料管，其他续管的接头如7.3.16,各部分长度如表7.3.16—2所示

塑料管双承接头各部尺寸参考表

塑料管外径D（毫米）4050607590100及以上

主要施工工艺技术及要求

主要施工工艺技术及要求 （一）定位放线技术及要求 （1）、根据总平面图纸（必须在图纸会审中确认的）进行计量、测定、绘制坐标定位。 （2）、在总平面中按功能要求分区域及平面轴线及结构几何尺寸定位。 （3）、根据立面图的设计要求，采用平水管定位法，标出各功能区域的实际标高定位。 （4）、以立面图的分格及造型设计在施工立面以实际发生的尺寸分配定位放线。 （5）、天花跌级造型的定位。以地面中线坐标定位后，将天花跌级造型投影在地面上进行放线定位。 （二）电路管线敷设的技术及要求 （1）、根据每层的电路施工图的要求定出位置，定位水平标高，悬挂吊杆。（吊杆一定要防锈处理） （2）、安装接线盒，安装连接镀锌线管，接线盒与铁线管之间用直径6厘米铁电焊跨接处理。 （3）、线管的入口要消除批锋，以防利口刮伤电线。 （4）、选用的PVC铜芯电线截面积一定要能满足线路的功率要求。电线必须有国家有关部门审核出示的合格证书及产品检测报告。（5）、线管穿线的截面积不能大于铁管截面积的3/4，电线不能在线管内存在接驳口。 （6）、金属软管（蛇皮管）在接线盒中接出长度不能超过60厘米。（7）、线管的安装注意美观规范，横平竖直，不能乱拉乱接，歪歪斜斜，安装一定要牢固。 （8）、接地电压测试不能大于4欧姆。 （三）天花工程技术要求

首先确认施工部位，测量设计标高与实际标高是否相符，如果天棚标高受到其它设施的影响，即报交技术组负责人落实解决。 接着根据确认下来的标高，准确的在墙上1米高四周弹水平线，且按如下步骤进行严格的施工； （1）、熟识图纸，了解天棚上的灯具、广播喇叭、空调口、喷淋头、消防探头的具体位置，使主龙骨吊放时尽量避开。 （2）、主龙骨吊点间必须保证1平方米内有一吊杆，吊杆应为φ8mm 的钢筋，钢筋如不够长需焊接时，必须焊固，不存在虚焊，同时做防锈处理。拉爆螺丝应完全拉紧，不得有松动。 （3）、主龙骨的型号必须满足承受吊顶荷载的要求，主龙骨的间距应在800X800之间，次龙骨的间距不得大于400X600。 （4）、轻钢龙骨在施工中应有起拱高度，且应不小于房间短向跨度的1/1000（10米跨内水平线上中心提升1公分高），跨度越大起拱随之增大。 （5）、全面校正主次龙骨的位置及水平度，其它各专业工种也必须紧密配合，做好各自的隐蔽工程，以便隐蔽工程验收后，进行石膏板封闭。 （6）、接到天棚隐蔽工程记录认可表后，开始石膏板的安装，石膏板宜竖向铺设，安装时自攻螺钉与板边距离应为10—15mm，螺钉间距以150—170mm为宜，均匀固定，钉头嵌入板面深度以0.5—1mm为宜，板与板之间缝隙应在3—5mm左右，固定时应从一块板的中间向板的四边固定，不得多点同时操作。 （7）、凡用夹板造型的跌级天棚，应在地面上开线弹墨定位，再用悬垂挂线定出吊顶跌级造型的准确位置，安装好吊装的支撑铁件或吊杆，试吊后临时挂起，通线后调平，再把跌级造型件紧固。所用的木方、夹板均要进行防火涂料处理，高级装饰还要进行防虫处理。（8）、螺钉眼应先刷防锈漆，再用石膏腻子点补，缝隙在填满后必须

《移动电子商务》课程标准

《移动电子商务》课程标准 课程编号： 课程名称：移动电子商务 适用专业:电子商务专业 教学模式：“教、学、做” 一体化教学 计划学时:3 6 第一部分前言 一、课程的性质 《移动电子商务》是电子商务专业必修课程之一。作为髙职高专电子商务专业的学生，应该学习和了解移动电子商务的各种基本问题，如移动电子商务概念，移动电子商务技术基础，移动电子商务价值链及其应用模式，移动电子商务交易服务等。 本课程在电子商务专业的人才培养中突出3G时代的到来给电子商务带来的新的变化和契机，让学生能与时俱进的将电子商务的商业模式运用到務动商务活动中，重在探讨和研究移动电子商务的应用。 《移动电子商务》是电子商务专业的职业技术课程，学习该课程应以电子商务基础、计算机及应用、网络基础、电子支付等课程为基础进行学习，同时为今后走上实际工作岗位，为企业提供好的移动商务解决方案起到很好的实践应用作用。 二、课程设计 1.课程设计思路 由于移动电子商务是电子商务的新的发展领域，针对移动电子商务知识更新快、新业务不断涌现等特点和学生对相关专业领域的先进技术和知识的学习而设计。旨在通过提髙学生移动通信基础知识，熟悉移动电子商务产品和服务，更好地培养学生对移动电子商务业务的管理和服务能力。 2.课程内容设计 根据移动电子商务本身的特点，将课程内容分为以下几个部分，首先描述移动电子商务的产生以及发展状况，在此基础上介绍移动电子商务的主要工作流程和模式，以及需要依托那些相关技术和网络平台，最后了解移动电子商务目前的法律环境和企业遇到的相关问题，用并种成功的案例来串联所学的主要内容，在考核时，以学生为主来为相关行业或企业提供自己的移动电子商务的解决方案。 第二部分课程目标 一、课程目标 1.能力目标 通过本课程的学习，学生应具备从事移动电子商务工作的基本操作技能。具体包括： （1）移动营销能力 （2）移动信息服务能力 （3）移动增值业务和信息资源的开发与利用 （4）移动电子商务安全关立 （5）移动电子支付、移动技术在物流中的应用 （6）客户服务和商务接待 （7）移动电子商务的管理 2.知识目标 (1)了解移动电子商务的发展历史

工程技术标准及要求

工程技术标准及要求 一、施工单位资质要求： 1. 有效期内的营业执照、资质证书的复印件（应加盖公章）及资格简介。 2.具备中华人民共和国《中华人民共和国公司法》注册的、具有独立法人资格的、国家住建部或山东省建委核定的工民建工程总承包贰级（含）以上施工资质的施工企业。 3.必须有完善的质量管理体系、环境管理体系、职业健康安全管理体系并取得相应认证证书；有良好的市场信誉、雄厚的实力、完善的管理。 4.承包施工单位项目经理的要求：必须具有国家贰级以上项目经理资质，能常驻现场负责组织施工。 5.承包单位提供的管理体系架构人员配备必须符合国家标准配置，管理人员必须按报表配置组建并实名制，项目管理体系不得变动。 6、必须提供本次招标工程竣工后的保修、服务方案。 7.具有相应的施工机械、设备与质量检验测试手段。 二、现场条件和周围环境 招标人提供的现场条件和周围环境的其他资料和信息数据如下（也可以附表的形式表现）： 1、本工程现有场地已具备“三通一平”，发包人所提供的现场条件为承包人所见到的现场踏勘现状。 2、鉴于本工程所处现场位置和周边情况，提示承包单位充分考虑在施工中可能存在的基础二次开挖工作对工期造成的影响，因此发生的费用在措施费用中予以充分考虑； 3、鉴于本工程所处现场位置和周边情况，提示承包单位须考虑设置施工围挡，因此发生的费用在措施费用中予以充分考虑； 4、鉴于本工程电梯设备、天燃气工程、户表前的电气设备设施发包人另行分包，提示承包单位充分考虑在施工中存在的施工配合工作； 三、承包（招标）范围： （一）甲分包施工的工程范围的详细说明： 二期机电工程除电梯设备、天燃气甲分包外，总包负责施工图纸中所有给排水、雨水、采暖、通风、空调工程、强弱电工程主体结构及二次装修全部及洽商内的工作内容等。含：

移动通信现状及技术发展展望

移动通信现状及技术发展展望

移动通信现状及技术发展展望 信息来源：中 国电信业分类：电信通 信 发布时间：2005 年12月8日 目前世界电信业的技术发展进 入了新的发展阶段，出现融合、调整、变革的新趋势。尤其是3G、NGN和宽带技术的发展和应用，已经成为今后一段时期的全球发展热点。 可以预见，“十一五”期间，我国电信市场规模还将继续稳步扩大，人们对通信的依赖和需求程度也将不断提高。国民经济的稳步持续发展、社会信息化进程的不断推进、用户消费能力的提高，都将进一步刺激电信市场需求的增长。那么，各项通信技术在未来的五年里将会出现怎样的 发展态势？《中国电信业》杂志发表中国移动通信集团公司副总工程师真才基的署名文章，对“十一五”期间电信技术的发展走向进行全面 深入的分析和预测。真才基全球移动通信发展回顾全球移动通信发展虽然只有短短20年的时间，但它已经创造了人类历史上伟大的奇迹，截至2005年6月份全球移动用户已经达到19亿。目前，在移动通信领域有一些

趋势已经发生或者是正在发生，总结起来有以下的几个趋势和特点：1、移动通信在通信市场中的主体地位进一步加强移动话音业务超过固定，差距逐步拉大，异质竞争明显，主要体现在两个方面：从用户数看，2002年底，全球移动用户数已经超过了固定用户数(中国则是2003年进入这个拐点)。截至2004年5月，近100个国家的移动用户数已经超过固定用户数，这一趋势仍在继续。移动超过固定，实质上反映了人类对移动性和个性化的需求在急剧上升。未来，移动通信将成为人们最主要的通信方式。从收入看，全球移动电话收入已经接近固定电话收入，有可能在2004年或者2005年超过固定电话收入。移动电话的资费与固定电话资费越来越靠近，同时移动通信的“个人化”，使得移动话音对固定话音的分流作用更加凸现。 2、GSM体系依旧占据主导地位近3年来全球GSM的主流地位愈加凸显出来，与CDMA相比，市场优势更加明显。截至2004年年底，全球GSM /WCDMA体系的占75.14%，而CDMA体系在全球移动市场的份额为13.91%，因此GSM/WCDMA用户

施工工艺流程及验收标准

曦之湖花园工程 施工工艺专项施工方案 编制人：阮剑明 审核人：阮剑明 审批人：秦炳灿 浙江舜江建设集团有限公司

绍兴景瑞·曦之湖花园工程项目部 二0一四年十月三十日 目录 基础工程 (3) 模板工程 (6) 钢筋工程 (9) 混凝土工程 (12) 砌体工程 (16) 抹灰工程 (18) 楼地面水泥砂浆 (21) 饰件工程 (24) 水泥砂浆刚性防水层施工工艺 (27)

基础工程 一）施工工艺流程：定位放线→复核（包括轴线，方向）→桩机就位→打桩→测桩→基槽开挖→锯桩→浇筑砼垫层→轴线引设→承台模板及梁底板安装→钢筋制安→承台模板及基础梁侧板安装→基础模板、钢筋验收→浇筑基础砼→养护→基础砖砌筑→回填土 二）技术要求及验收标准： 1. 天然基础基槽（坑）机械开挖应设置标高控制点，预留20㎝～40㎝土体用人工清槽，以免扰动基底土体，且基槽（坑）底必须平整坚实，开挖后应及时浇筑砼垫层。 2. 基坑开挖前须对边坡稳定（无支护基坑）、支护型式（有支护基坑）、降水措施、挖土方案、运土路线、土方堆放位置等编制好施工方案，经审查批准后方可开工。 3. 天然基础承台必须满足刚性角的要求，否则必须与设计联系进行处理。 深基坑或基础地质情况及周边环境较为复杂的必须严格按照专项施工方案的要求进行施工支护和开挖，承台埋置较深可能对附近已有建筑物及市政设施造成影响的要在施工期间落实相应的监控措施及应急救援措施。 4. 桩与承台的连接：桩顶嵌入承台的长度对于桩直径不小于800mm的不宜小于100mm，对于250

王芬《LTE移动通信技术》课程标准

《LTE移动通信技术》课程标准 一、课程基本信息 二、课程性质、定位与任务 1.课程性质与定位 本课程是高职高专通信技术、通信网络与设备、电子信息工程等专业的专业主干课程，从学科性质上看，它是一门专业性很强的课程。当前社会对移动通信市场4G人才的需求量巨大并且十分急迫，开设LTE移动通信技术课程、培养4G 技术人才是未来一段时间高职院校人才培养的重点之一。本门课程侧重于现在发展迅速的移动通信领域的4G技术、设备和开通等方面的知识，更贴近企业，更符合岗位需求，能够做到“理论够用、突出岗位技能、重视实践操作”，较好地体现了面向应用型人才培养的高职高专教育特色。 2.课程任务 本课程任务是使学生在识记、领会、分析应用三个能力层次上，掌握知识的深度和应用知识的能力。应能识记第四代移动通信技术的基础概念、基本原理的涵义，并能表述和判断其是与非；在识记的基础上，能较全面地掌握4G移动通信技术中的OFDM基本原理、MIMO基本原理、协议及移动性管理等内容，能表述相关知识点，分析相关问题的区别与联系；在领会的基础上，能应用4G移动通信原理与技术的基本概念、基本原理和组网技术，理解学会LTE基站的相关设备，分析有关的技术过程和方法，分析有关的系统模型与结构，并能应用有关原理与技术完成LTE基站的开通与维护。 三、课程目标 1.知识目标 （1）认识第四代移动通信技术，了解LTE移动通信的发展历史和前景； （2）理解和掌握LTE移动通信技术的基本技术、工作原理及其应用领域；

（3）知晓LTE基站设备、LTE基站开通与维护的方法； （4）培养学生对移动通信行业的兴趣，为学生全面理解和认识移动通信行业的系统工作原理与技能打下基础。 2.能力目标 （1）具备理解工作任务、制定工作计划、解决实际问题、组织协调的能力；（2）具备数据分析与处理、自主学习新技术、总结工作结果、开拓创新的能力；（3）具备思维严谨、工作踏实、勤奋努力，有应变和经受挫折的能力； （4）有强烈的事业心、高度的责任感和正直的品质，遵守职业道德与法规；（5）有团队合作精神、良好的沟通协调能力、较好的语言表达能力； （6）有较好的安全意识、服务意识。 四、课程建设与教法设计 1.课程建设思路 该课程系统地讲解了LTE移动通信技术、LTE基站设备和开通等方面的相关知识，共有六个模块，系统地论述了LTE基本概念、OFDM基本原理、LTE协议及移动性管理、MIMO基本原理、LTE基站设备、LTE基站开通与维护，每个模块均有相应的习题，并且还安排了LTE基站开通的实训部分。该课程坚持“以就业为导向，以能力培养为本位”的高职高专改革方向，打破传统教学模式，基于工作过程，根据岗位任务需要合理划分工作任务，培养学生在全面认识LTE移动通信技术与系统原理的基础上，建立对LTE移动通信网络的初步分析与系统建设能力，为学生全面理解和认识LTE移动通信行业的工作原理与技能打下基础。 2.教法整体设计 本课程采用课堂实践和课外研究两种形式，其中课堂实践包括教学讲授、课堂讨论、小组互查等形式，以培养学生逻辑思维和学术语言表达的严密性；课外研究包括作业练习、教学观摩、行业调研等形式，目的在于使学生通过实践研究性教学，学会运用所学理论分析LTE移动通信技术中的一些问题，以培养学生的科学研究能力、分析问题和解决问题的能力以及创新能力。 五、课程内容与教学设计（表格可根据课程内容加行）

《移动通信技术》课程标准

《移动通信技术》课程标准 一、课程性质 本课程是通信技术专业的一门核心课程,属于职业技术必修课程。这是一门系统性、理论性强的课程，是信号与系统、通信原理的后续课程。本课程主要介绍了各种现代移动通信技术，包括移动通信的发展史、系统的构成、移动通信中的基本技术、GSM移动通信系统、CDMA技术基础及IS-95移动通信系统、3G移动通信系统等。通过本课程的学习，使该专业学生掌握蜂窝移动通信系统的基本工作原理；熟悉现有的GSM系统和CDMA系统；掌握3G技术和未来移动通信系统的技术发展趋势。使学生具有一定的移动通信系统的设计分析、系统设计和网络规划能力。 本课程的先修课程有《电路基础》、《信号与系统》、《高频电子技术》、《光纤通信技术》、《现代通信原理》等。为后续继续学习，实践等课程打下坚实的基础。 二、课程设计思路

1.教学班是主要的教学组织，班级授课制是目前教学的主要组织形式。有条件的话，也可以采用分组教学。或者几种组织方式灵活组合，尽量减轻学生的生理和心理疲劳。有条件的话尽量采用多媒体课室授课。加强实验，实验要分组进行，分组人数不宜过大，实验前多做准备工作。有时间可以多进行一些习题讲解。 2. 注意教学方法的灵活性，组织学生讨论、问题教学、进行解题指导等，尤其是有条件的话，借用多媒体的声像呈示，提供给学生一些有助于理解概念的描述图像，或者是组织学生讨论，培养学生发现问题、分析问题、解决问题的能力和探究意识。 3.充分发挥学生的主动性，努力提高学生学习的积极性，加强学生把理论用于实际的培训，培养学生自主学习、研究科学技术的能力。注意对前置课程的复习与总结，以便前后衔接，巩固与提高。考虑学生的具体情况，可在绪论课后适当复习一些前置课程的基本知识。 4.评价方法要以实现课程标准规定的教学目标为依据，鼓励学生动手实践。 5．该门课程的总学时为56学时，其中理论46学时，实践10学时。 三、课程目标 （一）总体目标 通过本课程的学习，使学生掌握通信系统的基本工作原理；熟悉现有的GSM系统和CDMA系统；掌握现有3G移动通信系统技术和未来移动通信系统的技术发展趋势。使学生具有一定的系统设计、调试能

工程施工要求和技术规范

第五章工程施工要求和技术规范 5.1施工要求 5.1.1施工准则 5.1.1.1施工单位必须严格按照批准后施工图设计进行施工。 5.1.1.2施工单位接到任务书，应制订详细的施工方案、计划和进度，保证按时完 成任务。 5.1.1.3施工单位接到施工图后，应组织相关的施工人员、讲解本次施工的要点、 要求和注意事项，使施工人员明确施工的性质、内容和任务。更好的，按期、按质、按量完成施工任务。 5.1.1.4施工单位必须遵守国家或部委颁发的法规、标准和规范。 5.1.1.5施工单位必须严格执行国家或部委颁发的工程施工及验收技术规范或工 程及验收暂行技术规定，以及省电信公司的有关文件规定和要求。 5.1.1.6施工质量应以施工质量第一位宗旨，施工单位必须加强施工现场的管理和 施工监督，严格执行施工规范。做到施工工艺精良，各种测试项目齐全、记录清楚、文字端正、数据准确。符合相关技术要求。 5.1.1.7施工单位必须严格按施工操作程序施工，做到文明施工、文明生产。施工 中应做好防火、防电、防雷、防化学气体、防事故等预防性的工作，做到施工人员的安全及设备材料的安全。 5.1.1.8施工完毕，各项测试指标合格，需对电路进行割接时、施工单位应制订出 详细的割接方案、步骤和方法报建设单位和主管单位批准后进行割接并保证做到万无一失。 5.1.2施工工艺要求和测试要求 5.1.2.1设备安装 设备机架安装应按施工图平面设计位置安装。机架安装要求垂直、牢固、安装位置正确、方向一致，符合原邮电部及信息部通信设备安装抗震加固或设计文件抗震加固要求。新旧设备内的各种插件应按设计文件进行插接，不能插错，插接位置正确、牢固、不松动。 5.1.2.2槽道或走线梯的安装 槽道或走线梯安装位置应符合施工图的设计要求，与设计高度或原有槽道高度、水平一致，吊挂要垂直，安装位置正确，各种连接件、紧固件安装牢固符合抗震加固要求。 5.1.2.3音频线的布放 5.1.2.3.1 音频线的布放应按施工图设计指引的路由和方向布放，在水平和垂直的位置，电缆布放要平直不弯曲，绑扎要整齐、松紧要适度，转弯的地方要弯位适当、整

施工工艺和技术标准

施工工艺和技术标准 ，.放线和测量 1.1地而十字垂直线放线标准： 1."进场施工前，淸理现场地面卫生，将地而用拖布淸理干净，以方便弹线： ".2放地面垂直线以入户门门中线为英中一条基准线，另一条线以客厅中线或对而房间门中线为基准惮出相应的地而十字控制线。依次类推，从外向内逐间弹出每个房间的地而十字控制线。原则：弹线时能取门中的取门中：不同房间共用一条线的共同使用：标注时统一用mm为单位。 "?3做门套的哑口处，在哑口两边依门套宽度做两条垂直于门中线（十字控制线的其中一条门中线）的垂线，依据两条线对哑口处进行找补。 1.1.4依据地而十字控制线及图纸确定柜子及造型的水平位置，并禅出相应的柜子及其它造型的地而线。 1.1.5铺木地板的房间在十字控制线中线处用地板标识模板、红色自喷漆喷涂。 铺贴地面磁砖的房间用地砖标识模板、红色自喷漆喷涂。 1.2水平线放线标准： i.2.1依据客厅基层地而最高点向上反i2oomm确左为房间的i2oomm水平标准线，依客厅线为基准弹出英它房间的水平标准线，在水平标准线上方用塑料胀栓固左“水平标准线标志牌”（标志牌下沿与水平标准线对齐）。 1.2.2按地而完成而上沿确左地而完成而标准线，在地面完成而标准线上方用塑料胀栓固龙“完成而标准线标志牌”（标志牌下沿与完成而标准线对齐）。 1.2.3按设计吊顶标髙确定吊顶下水平标髙线（留岀批刮腻子的厚度，不用标注） 1.2.4墙衬找平时阴阳角方正时，弹岀阴阳角的垂直线。 1.3水电放线标准： 1.3.1工程交底时客户、设计师、工程监督、代班工长确定水电施工作法，并有书而记录。 1.3.2交底当天依据交底记录在墙地而弹岀相应的水电走管位置，并用相应的模板.红色自喷漆在相应的线旁明显位置喷涂标识。 1.33同一墙面、同一髙度的插座或开关等依线盒下沿弹出相应的水平标髙线。 1?3?4插座盒、灯线盒、开关底盒、电视线盒、电话线盒依水平标高线划岀线盒位置。 1.3-5依据现场放线记录制作水电施工图。 1.3.6依据现场放线测量尺寸后填写“水电路改造确认单”，并由客户、工程监督、施工工长共同签字认可，如有变更另外填写水电工程确认单。 2.结构和构造 2.1吊顶结构 2."吊顶必须采用轻钢龙卄石膏板结构，标准结构为38系列主龙件配5。副龙计，吊杆和挂件连接固立。吊顶内空间＜420 mm时，允许使用副龙柠切短后两端剪口做挂接件使用，但必须用拉钾钉或自攻锣丝固左挂接件和而层龙骨的连接。 2.1.2圆弧或异型吊顶，用轻钢龙柠无法完成造型时，允许局部使用木龙竹或大芯板、九厘板制做结构，但木作上必须涂刷防火涂料。 2.2隔断墙体基本结构： 2.2.4轻钢龙席石膏板墙：标准结构为75系列轻钢龙件双面封42 mm厚石膏板，需要隔音时，应内部填充岩棉。本墙体结构适用于居室间分隔空间。 2.2.2轻体砖墙：混凝上加气砖或空心砖等砌筑，双而抹灰，为保证强度，应在墙体中每500 mm埋设一根直径Mmm的钢筋，用膨胀螺栓与顶底连接，形成纵向拉力。本墙体结构适用于厨房、卫生间和居室等空间的分隔和改造。

工程施工技术标准和要求

工程施工技术标准和要求 第一节一般要求 1.工程说明 1.1 工程概况 l.1.1 本工程基本情况如下：。 1.1.2 本工程施工场地(现场)具体地理位置如下： 1.2 现场条件和周围环境 1.2.1 本工程施工场地(现场)已经具备施工条件。施工场地(现场)临时水源接口位置、临 时电源接口位置、临时排污口位置、建筑红线位置、道路交通和出入口、以及施工场地(现场)和周围环境等情况见施工场地(现场)现状平面图。 1.2.2 施工场地(现场)临时供水管径：满足施工现场临时供水需要。 施工场地(现场)临时排污管径：满足施工现场临时排水需要。 施工场地(现场)临时雨水管径：满足施工现场临时排水需要。 施工现场临时供电容量(变压器输出功率) 满足施工现场结构及安装阶段用电负荷。 1.2.3 现场条件和周围环境的其他资料和信息数据如下： / 。 1.2.4 承包人被认为已在本工程投标阶段踏勘现场时充分了解本工程现场条件和周围 环境，并已在其投标时就此给予了充分的考虑。 1.3 地质及水文资料 1.3.1 现场地质及水文资料和信息数据如下： 详细内容见地勘报告。 1.4 资料和信息的使用

1.4.1 合同文件中载明的涉及本工程现场条件、周围环境、地质及水文等情况的资料和信 息数据，是发包人现有的和客观的，发包人保证有关资料和信息数据的真实、准确。 但承包人据此作出的推论、判断和决策，由承包人自行负责。 2.承包范围 2.1 承包范围 2.1.1 承包人自行施工范围 本工程承包人自行施工的工程范围如下： 本标段工程的图纸、工程量清单、招标文件及答疑、补充文件（若有时）所包含的全部内容的施工。 2.1.2 承包范围内的暂估价项目 2.1.2.1 承包范围内以暂估价形式实施的专业工程见第五章“工程量清单”“专业工程暂估 价表”。 2.1.2.2 承包范围内以暂估价形式实施的材料和工程设备见第五章“工程量清单”“材料和 工程设备暂估单价表”。 2.1.2.3 上述暂估价项目与本节第2.1.1项承包人自行施工范围的工作界面划分如下： 发生时另行约定。 2.1.3 承包范围内的暂列金额项目 2.1. 3.1 承包范围内以暂列金额(包括计日工)方式实施的项目见第五章“工程量清单”“暂 列金额明细表”(不包括计日工)和“计日工表”，其中计日工金额为承包人在其投 标报价中按“计日工表”所列计日工子目、数量和相应规定填报的金额。 2.1. 3.2 暂列金额明细表中每笔暂列金额所对应的子目，包括计日工，均只是可能发生的 子目。承包人应当充分认识到，合同履行过程中所列暂列金额可能不发生，也可 能部分发生。即便发生，监理人按照合同约定发出的使用暂列金额的指示也不限 于只能用于表中所列子目。 2.1. 3.3 暂列金额是否实际发生、其再分和合并等均不应成为承包人要求任何追加费用和 (或)延长工期的理由。 2.1. 3.4 关于暂列金额的其他说明： / 。 2.2 发包人发包专业工程和发包人供应的材料和工程设备

通信电工课程标准-李新

重庆工程职业技术学院 课程标准 （工作过程系统化设计课程） 课程名称：通信电工 适用专业：移动通行技术 课程代码： 学时：64 学分：4 编制单位：信息工程学院 编制人：李新 审核人： 编制时间：2012年7月1日

通信电工课程标准 1.课程定位和设计思路 1.1 课程定位 《通信电工》是高职高专院校移动通信专业的一门必修课程，为后续的高频电子技术等专业课程打下牢固的理论基础，是职业素质养成与职业能力培养最基本的理论实践一体化课程。本课程强调基础知识，突出能力培养，注重实用原则，要求学生掌握必备的电工技术的基本理论，基本分析方法和基本技能。 1.2 设计思路 本课程标准的总体设计思路：变三段式课程体系为任务引领型课程体系，打破传统的文化基础课、专业基础课、专业课的三段式课程设置模式，紧紧围绕完成工作任务的需要来选择课程内容；变知识学科本位为职业能力本位，打破传统的以“了解”、“掌握”为特征设定的学科型课程目标，从“任务与职业能力”分析出发，设定职业能力培养目标；变书本知识的传授为动手能力的培养，打破传统的知识传授方式，以“工作项目”为主线，创设工作情景，结合职业技能证书考证，培养学生的实践动手能力。 本课程标准以电工基础技术等移动通信类专业学生的就业为导向，根据行业专家对移动通信技术等专业所涵盖的岗位群进行的任务和职业能力分析，同时遵循高等职业院校学生的认知规律，紧密结合职业资格证书中相关考核要求，确定本课程的工作模块和课程内容。为了充分体现工作过程导向课程思想，本课程按照“完成项目的基本工作过程项目熟悉了解→方案设计→系统流程图的绘制→系统软件和硬件的集成开发→控制系统安装调试→用户现场安装调试→项目竣工验收→用户指南、技术说明书等技术资料的编写与整理”的整个工作过程进行课程内容安排，选择具有代表性的几个项目为载体组织课程内容。

工程施工技术规范要求

模板工程施工技术规范要求 (1) 一般模板工程规则 ①应保证工程结构和构件各部分形状尺寸和相互位置的正确。 ②具有足够的强度、刚度和稳定性，能可靠地承受新浇的混凝土的重量和侧压力以及在施工过程中产生的荷载。 ③构造简单，拆装方便并便于钢筋的绑扎与安装，符合混凝土浇筑及养护等工艺要求。 ④模板接缝应密，不得漏浆。 （2)模工程的技术要求 a、应依据图纸编制施工方案，进行模板设计，并用根据施工条件确定的荷载对模扳及其支撑体系进行验算。 b、模板安装及浇筑混凝土时，应对模板及其支撑体系进进行观察和维护。发现异常情况时，应及时进行处理。 c、对模板工程所用的材料必须认真选取。应具备制作简单，操作方便，牢固耐用，运输整修容易等特点。 ②模极支撑技术要求： a、模板支撑系统应根据不同的结构类型和模板类型来选配，以便相协调配套。使用时，应对支承系统进行必要的验算和复核，尤其是支柱间距应经计算确定，确保其可靠稳固、不变形。 b、支撑体系的基底必须竖实可靠，竖向支撑基底如为土层时，应在支撑底铺垫型钢或脚手架等材料，或硬化必须支顶牢固，拉结和加固应可靠，必要时应采用打入地锚或在混凝土中预埋铁件和短筋头做撑脚。

c、对超大结构或大荷载结构以及超高结构形式模板支撑体系，应进行专门的设计、计算选用。 d、一般模板体系应与操作平台体系断开，严禁以模扳支撑架作为脚手架。模板支撑、斜拉杆、剪刀撑、链条或拉筋的花篮螺栓，严禁松动或改变位置。 ③模板安装技术要求 a、所有预埋件及预留孔洞，在安装前应与图纸对照，确认无误后准确固定在设计位上，必要时可用电焊或套框方法将其固定。对小型空洞、套框内可满填软制材料，防止漏浆。 b、测量、放线、弹线工作要事先制定好实施方案，所有测量器具必须符合计量检定标准，并妥善保管，施工中的轴线、标高、几何尺寸必须测放准确，标注清楚，引用方便。 c、模扳施工前，要求场地干净、平整、模板下口及连接处的混凝土或砌体，要求边角整齐、 表面平直，必要时可能先进行人工修整，以确保模板工程质量。 d、接头处模板、梁柱板交叉处模板，应认真检查，防止烂根、移位、胀模等不良现象。 e、对己施工完毕的部分钢筋或预埋件、设备管线等应进行检查，若影响模板施工处应及时 整改。 f、模板及其支撑体系应联结整体，竖向结构模板应加设支撑应扣成整体斜撑与剪刀撑。水

工程施工方法及工艺标准

施工方法及工艺标准 各系统的施工方法及工艺标准执行下列标准规范和要求： 《金属线槽配线安装工艺标准》（313-1998） 《钢管敷设工艺标准》（305-1998） 《安全防范工程程序要求》（GB-T75-94） 《民用闭路监视电视系统工程技术规范》（GB50198-94） 《建筑电气安装分项工程施工工艺标准》（533-1996） 《高层民用建筑设计防火规范》（GB50045-95） 《30MHz-1GHz声音和电视信号的电缆分配系统》（GB65100-86）《30 MHz-1GHz声音和电视信号的电缆分配系统》（GB11318-89）《有线电视系统工程技术规范》（GB50200-94） 《有线电视广播系统技术规范》（GY/T106-92） 《民用建筑电缆电视系统工程技术规范》（GBJ） 《建筑与建筑群综合布线工程系统设计规范》（GBT/T 50311-2000）《建筑与建筑群综合布线系统工程验收规范》（GBT/T 50312-2000）

《智能建筑设计标准》（GB/T50314—2000） 6.1.7 主要施工工序及方法 系统工程主要施工工序：管道施工、线槽安装、综合布线及设备安装。 1、管道施工 管煨弯可采用冷煨和热煨法，管径20mm及其以下可采用手扳煨管器，管径25mm及其以上使用液压煨管器； 箱安装应牢固平整，开孔整齐并与管径项吻合，要求一管一孔不得开 长孔，铁制盒、箱严禁用电气焊开孔； 盒箱稳注要求灰浆饱满、平整固定、坐标正确。 管路敷设前应检查管路是否畅通，内侧有无毛刺；管路连接应采用丝 扣连接或扣压式管连接；管路敷设应牢固通畅，禁止做拦腰管或拌脚 管；管子进入箱盒处顺直，在箱盒内露出的长度小于5mm； 管路应做整体接地连接，采用跨接方法连接。 2、线槽安装 弹线定位 根据设计图确定出安装位置，从始端到终端（先干线后支线）找好水平或垂直线，用粉线袋沿墙壁等处，在线路中心进行弹线； 支、吊架安装要求 所用钢材应平直，无显著扭曲。下料后长短偏差应在5mm内，切口处应无卷边、毛刺； 支、吊架应安装牢固，保证横平竖直；

《城市轨道交通通信与信号》课程标准82474

《城市轨道交通通信与信号》课程标准 一、课程性质与任务 《城市轨道交通通信与信号》是城市轨道交通运营管理专业学生的一门必修专业课。主要内容包括：信号基础设备与通信系统的安全，信号基础设备，轨道电路，车站联锁，区间闭塞，列车自动控制（ATC）系统，ATO与ATS系统，城市轨道交通CBTC系统，城市轨道交通通信系统。本课程主要是为了适应我国城市现代建设与城市轨道交通发展的需求，尤其是为了满足城市轨道交通发展中对人才培养的迫切而设置的。 二、课程目标。 1.了解信号与通信系统的基本内容，掌握故障安全原理的基本内容了解信号安全技术原则。 2.了解信号机的分类及结构，熟悉信号机设置的原则，了解道岔的种类和转辙机的种类及特点。 3.掌握轨道电路的工作原理，了解轨道电路的主要参数，熟悉轨道电路的分类及特点，熟悉常用轨道电路，掌握计轴器的工作原理及结构。 4.掌握联锁的基本概念了解联锁图表编制方法，掌握6502电气集中联锁的基本操作方式，掌握计算机联锁的基本结构和操作方式 5.了解列车定位技术的分类，掌握固定闭塞、准移动闭塞和移动闭塞的原理，掌握无线移动通信、查询应答器定位，掌握移动闭塞与固定闭塞的区别。 6.掌握ATC系统的组成和功能和模式转换条件，了解不同制式ATC 系统的特点，掌握ATP的基本概念和ATP设备的组成及功能，熟悉ATP

的基本工作原理。 7.了解CBTC系统结构，熟悉CBTC系统子系统和组成设备，掌握CBTC系统运行模式，掌握CBTC系统功能。 8.了解城市轨道交通通信系统的组成及作用，掌握城市轨道交通电话子系统构成及功能，掌握城市轨道交通广播子系统的结构和功能，掌握城市轨道交通闭路电视子系统的结构和功能，了解城市轨道交通UPS电源和接地系统。 9. 锻炼学生的团结合作精神和认真严谨的学习态度。鼓励他们热爱本专业技术工作，具有创新意识，具有一定的沟通知识和技巧。

《GSM-R通信系统应用与维护》课程标准

《GSM-R通信系统维护》课程标准 适用专业：铁道通信课程编码：TC1 开设时间：第3学期课时数：84 一、课程概述 本课程是铁道通信与信息化专业的铁道通信方向的专业核心课程。本课程旨在满足社会对信息技术人才的需求，尤其是适应国内外铁路/高速铁路无线通信的大力发展的需要。 本课程主要学习通信的基本知识，移动通信信道的电波传播特性分析；GSM-R基本原理及系统性能指标分析；GSM-R业务网络结构及业务应用分析。通过本课程的学习，使学生领会GSM-R通信中信息传输的基本原理，熟悉GSM-R通信系统的网络结构，建立通信系统的概念，并了解提高铁路无线通信系统维护的基本能力。 二、培养目标 1．方法能力目标 （1）掌握移动通信技术中的移动通信设备的识别及使用； （2）学会利用移动通信原理对小区进行设计与规划； （3）学会使用移动基站的相关维护设备，掌握移动基站中的关键技术。 2．社会能力目标 本课程尽力培养学生： （1）团队协作、勤奋敬业、吃苦耐劳等良好风貌； （2）灵活运用已学理论知识，分析问题和解决问题的能力； （3）敢为人先、勇于创新的开拓精神。 3．专业能力目标 （1）了解移动通信技术的工作原理及其相关的实现方法； （2）熟悉移动通信技术的组网技术、GSM-R网络系统、移动基站技术、CDMA网络以及未来的移动通信技术； （3）了解GSM-R系统中移动基站的运作机制，掌握移动基站的关键技术。 三、与前后课程的联系

1、与前续课程的联系 《通信技术基础》课程让学生学习了通信系统、信源编译码、信道特性、同步等知识点，具备通信技术基础相关知识应用与分析的能力，在此基础上通过该课程的学习，让学生进一步学习铁路移动通信技术基本知识，培养学生分析和比较通用通信和专用通信的能力。通过本课程的教学，使学生掌握现代移动通信技术的基本理论、基本技术、以及现行几种典型的移动通信系统关键技术，使学生在将来的工作岗位上，能够胜任移动通信行业的相关工作。 2、与后继课程的关系 该课程为学生完成后续《通信综合实训》课程和毕业设计提供必要的专业知识和通信系统的整体结构。使学生掌握国内广泛应用GSM 和IS-95 两种典型的第二代移动通信系统的关键技术、了解第三代、第四代移动通信的主流标准及其LTE关键技术。 四、教学内容与学时分配 课程教学采用“理论实践一体化”教学模式，理论教学内容与实践教学内容融为一体，根据课程目标和能力要求，分成8个项目，其项目内容与学时分配见表1。 表1 课程内容与学时分配表

通信基站施工技术规范

广东铁塔公司2015年第一批新建及改造站点工程项目施工 技术标准和要求 一基站配套部分 二土建装修部分 三其他说明 一基站配套部分 1．施工要求 1.1施工准则 1.1.1施工单位必须严格按照批准后施工图设计进行施工。 1.1.2施工单位接到任务书，应制订详细的施工方案、计划和进度，保证按时完成任务。1.1.3施工单位接到施工图后，应组织相关的施工人员、讲解本次施工的要点、要求和注意事项，使施工人员明确施工的性质、内容和任务。更好的，按期、按质、按量完成施工任务。 1.1.4施工单位必须遵守国家或部委颁发的法规、标准和规范。 1.1.5施工单位必须严格执行国家或部委颁发的工程施工及验收技术规范或工程及验收暂行技术规定，以及中国铁塔公司的有关文件规定和要求。 1.1.6施工质量应以施工质量第一位宗旨，施工单位必须加强施工现场的管理和施工监督，严格执行施工规范。做到施工工艺精良，各种测试项目齐全、记录清楚、文字端正、数据准确。符合相关技术要求。 1.1.7施工单位必须严格按施工操作程序施工，做到文明施工、文明生产。施工中应做好防火、防电、防雷、防化学气体、防事故等预防性的工作，做到施工人员的安全及设备材料的安全。 1.1.8施工完毕，各项测试指标合格，需对电路进行割接时、施工单位应制订出详细的割接方案、步骤和方法报建设单位和主管单位批准后进行割接并保证做到万无一失。 1.2施工工艺要求和测试要求 1.2.1设备安装 设备机架安装应按施工图平面设计位置安装。机架安装要求垂直、牢固、安装位置正确、方向一致，符合原邮电部及信息部通信设备安装抗震加固或设计文件抗震加固要求。新旧设备内的各种插件应按设计文件进行插接，不能插错，插接位置正确、牢固、不松动。 1.2.2槽道或走线梯的安装 槽道或走线梯安装位置应符合施工图的设计要求，与设计高度或原有槽道高度、水平

施工工艺流程及验收标准

. 曦之湖花园工程施工工艺专项施工方案

编制人：阮剑明审核人：阮剑明专业资料．. 审批人：秦炳灿 浙江舜江建设集团有限公司 绍兴景瑞·曦之湖花园工程项目部

二0一四年十月三十日 目录 基础工程 (3) 模板工程 (6) 钢筋工程 (9) 混凝土工程 (12) 砌体工程 (16) 抹灰工程 (18) 楼地面水泥砂浆 (21) 饰件工程 (24) 水泥砂浆刚性防水层施工工艺 (27) 专业资料． .

专业资料． . 基础工程 一）施工工艺流程：定位放线→复核（包括轴线，方向）→桩机就位→打桩→测桩→基槽开挖→锯桩→浇筑砼垫层→轴线引设→承台模板及梁底板安装→钢筋制安→承台模板及基础梁侧板安装→基础模板、钢筋验收→浇筑基础砼→养护→基础砖砌筑→回填土二）技术要求及验收标准：土体用人㎝㎝～40201. 天然基础基槽（坑）机械开挖应设置标高控制点，预留工清槽，以免扰动基底土体，且基槽（坑）底必须平整坚实，开挖后应及时浇筑砼垫层。降水措施、支护型式（有支护基坑）、2. 基坑开挖前须对边坡稳定（无支护基坑）、土方堆放位置等编制好施工方案，经审查批准后方可开工。挖土方案、运土路线、3. 天然基础承台必须满足刚性角的要求，否则必须与设计联系进行处理。深基坑或基础地质情况及周边环境较

为复杂的必须严格按照专项施工方案的要求进行施工支护和开挖，承台埋置较深可能对附近已有建筑物及市政设施造成影响的要在施工期间落实相应的监控措施及应急救援措施。的不宜小800mm4. 桩与承台的连接：桩顶嵌入承台的长度对于桩直径不小于且桩顶必须平整，50mm，对于于100mm，250

通信电工课程标准

重庆工程职业技术学院课程标准 （工作过程系统化设计课程） 课程名称：通信电工 适用专业：移动通行技术 课程代码： 学时：64 学分：4 编制单位：信息工程学院 编制人：李新 审核人： 编制时间：2012年7月1日 1 通信电工课程标准 1.课程定位和设计思路

1.1 课程定位 《通信电工》是高职高专院校移动通信专业的一门必修课程，为后续的高频电子技术等专业课程打下牢固的理论基础，是职业素质养成与职业能力培养最基本的理论实践一体化课程。本课程强调基础知识，突出能力培养，注重实用原则，要求学生掌握必备的电工技术的基本理论，基本分析方法和基本技能。 表1 课程定位 课程性质移动通信专业专业必修 本课程在移动通信专业教学中为以后专业课的基础课程课程功能 X 前导课程X 平行课程高频电子技术后续课程 1.2 设计思路 本课程标准的总体设计思路：变三段式课程体系为任务引领型课程体系，打破传统的文化基础课、专业基础课、专业课的三段式课程设置模式，紧紧围绕完成工作任务的需要来选择课程内容；变知识学科本位为职业能力本位，打破传统的以“了解”、“掌握”为特征设定的学科型课程目标，从“任务与职业能力”分析出发，设定职业能力培养目标；变书本知识的传授为动手能力的培养，打破传统的知识传授方式，以“工作项目”为主线，创设工作情景，结合职业技能证书考证，培养学生的实践动手能力。 本课程标准以电工基础技术等移动通信类专业学生的就业为导向，根据行业专家对移动通信技术等专业所涵盖的岗位群进行的任务和职 业能力分析，同时遵循高等职业院校学生的认知规律，紧密结合职业资格证书中相关考核要求，确定本课程的工作模块和课程内容。为了

弱电项目施工标准及其技术要求

一、弱电管、线、槽施工标准及要求 严格执行施工规范，按施工图，施工手册进行施工。未经总工签名、项目经理同意并向监理公司申报，不得随意改动施工方案。对施工完成部分要做好成品保护。管槽施工必须横平竖直。吊线、格墨、打平水、拉直线（预埋管线除外）。 线、管、槽施工工艺要求 板槽安装及注意事项 垂直敷设的线槽必须按底架安装，水平部分用支架固定。固定支点之间的距离要根据线槽具体的负载量在1.5至2米之间。在进入接线盒、箱柜、转弯和变形缝两端及丁字接头不大于0.5米。线槽固定支点间距离偏差小于50毫米。底板离终点50MM处均应固定。 不同电压、不同回路、不同频率的强电线应分槽敷设，或加隔离板放在同一槽内。线槽与各种模块底座连接时，底座应压住槽板头。 线槽螺杆高出螺母的长度少于5毫米。 线槽两个固定点之间的接口只允许有一个，所有接口跨接处均装上接地铜线或片，每层保证可靠的重复接地。

线槽交叉、转弯、丁字连接要求：平整无扭曲，接缝紧密平直无刺无缝隙，接口位置准确，角度适宜。 槽板应紧贴建筑墙面，排列整齐。 导线不得在线槽内进行接头，接线在接线盒内进行。 穿在管、槽、架内的绝缘导线，其绝缘电压不应低于500V。 管线槽架内穿线宜在建筑物的抹灰及地面工程结束后进行，在配线施工之前，将线槽内的积水和杂物清除干净。 二．电缆桥架的安装 电缆桥架必须根据图纸走向及现场建筑特性设计弯头、马鞍、长度等。 电缆桥架安装必须横平竖直。 电缆桥架安装必须根据桥架大小，精确计算出承托点受力情况。要求均匀、整齐美观及牢固可靠。

桥架角弯必须有充分的弧度，防止将电缆拆散。 电缆桥架必须至少将两端加接地保护，本工程要求每隔20M接地一次，由于图纸上无明确如何接地，建议在桥架内加设一条BV16平方毫米的双色地线。 三．线管的敷设 1．视不同场合不同用途，选用镀锌管线管作线缆护套，室外裸露及天面部分，均采用自来水管作线管。镀锌管参照如下方法施工。 2．金属管的加工要求： 金属管应符合设计文件的规定，表面不应有穿孔，裂缝和明显的凹凸不平，内壁应光滑，不允许有锈蚀。 现场加工应符合下列要求： 为了防止在穿电缆时划伤电缆，管口应无刺和锐棱角。 为了减少直理管在沉陷时管口处对电缆的剪切力，金属管口宜做成喇叭形。
