喷射器混合气体绝热指数问题
理想气体绝热指数是定压比热与定体积比热之比，即为K.在很多喷射抽空系统中，往往会去计算多性质混合气体的绝热指数，这就是我们探讨问题。
在一些权威理论中把混合理想气体热容等同理想气体热容，当然还有如
K=(K1*G1+K2*G2)/(G1+G2)等，结果由于误差而导致结果出现很大误差，因为绝热指数在绝热方程里处在指数位置，所以哪怕产生误差为0.01也会使计算结果产生很大偏离，从而导致喷射器计算理论计算的偏离。在很多场合会有“为什么抽不出混合物，或者满足不了真空度等等”，这原因之一很可能和计算有关，特别在装有流量计的喷射器系统中检测会发现要么真空度达不到，要么流量偏离很大，即使计算不出现一点误差，为什么也还如此，我们在实践中困惑很久，后来把热力学理论全部推导才发现这个问题。在改进后喷射器完全达标，无论压力，流量很好和计算相符。
喷射器模拟与验证
蒸汽喷射器计算出来数据背压往往比模拟偏小，按照经验修正能很好符合模拟参数。那么为什么会出现这一情况。原因有以下几点：
1：模拟热力学模型不能选错，不然就会出现一定程度上偏差。
2：模拟的条件需要摄入经验系数。
3：设计出来用模拟验证需要将设计动态损失考虑进去。
4：设计理论是不是完善。
蒸汽喷射器的抽空时间
使用蒸汽喷射器的系统抽空时间粗估[24]可以应用前面提出的涉及用蒸汽喷射器来抽
空系统的陈述，计算方法是
t=(2.3-0.003Ps)V/w
式中：t——将系统从常压抽至稳定操作压力所用的时间，min；
Ps——喷射器的设计入口压力，Torr；
V——工艺系统的体积，ft3；
w——喷射器的抽气量，以70°F干空气计，lb·h-1。
以上的计算系假定干空气中没有可冷凝物，以及系统到喷射器的压降可忽略不计。同时假定喷射器的空气的抽空量大约是设计能力的2倍，且在抽空过程中忽略不计空气泄漏量。
当考虑用一蒸汽喷射器抽空系统所需的时间时，首先要认识到，获得安全的合理准确度，甚至比容积式泵更为困难。喷射泵的效率在其操作范围内是变化的，因此随设备两端的压差发生变化，其处理气量也将改变。因此，抽空时间是难于确定的，除非是粗略的范围值。以上的关系式只能用来计算抽真空所需时间的数量级。
该计算方法的用处为：
①估算要抽空的入口空气量，容器／系统的体积用fts表示。
②估算所需的抽空时间，min。
③确定操作蒸汽压力，psi(表)。
④确定／估算要求的最终容器／系统的入口压力，inHg(绝)。
⑤估算要求的出口压力(通常为大气压)，psi(表)。
沼气炉喷射器装配数量及沼气炉用喷射器喷嘴与混合段的关系
喷管也叫喷射器，沼气通过喷管而进入沼气炉。喷管的一端设有喷嘴，喷嘴所喷射出来的沼气量与沼气压力大小有关。压力大时，喷嘴要小些；压力小时，喷嘴要大些，这样才能喷出相同的气量。农村办沼气，受自然界温度影响较大，有时产气多，有时产气少，因此，一个沼气炉最好配两个喷管，一个喷嘴大些，一个喷嘴小些。沼气多时，用小喷嘴，沼气少时，用大喷嘴。
沼气要完全燃烧，必须与空气充分混合。喷射器的喷嘴大小与混合器有一定的比例关系。一般来讲，喷嘴的截面积与混合器的截面积是1：30，再加上带入适量的空气，燃烧效果才好，否则燃烧就不好。因此，在制作喷射器的喷嘴与混合器时，要注意这个比例关系，不可过大或过小。
引射器的混合室长度的确定
混合室不应太短，否则在混合室出口截面上各要素数值并不能拉平，在扩压段内会产生很大的能量损失：但混合室也不宜太长，否则增加混合室的阻力。混合室的恰当长度应孩是使运动要素在混合室出口断面上刚好拉平。可以用下表来估算。
L=xD3
D1/D3 9 4 1.78 x 5 4 3.5
蒸汽喷射器的操作
蒸发系统在低于大气压下运行，必须依靠蒸汽喷射器的工作才能达到。在正常操作中，蒸
汽喷射器很少出现故障，只要蒸发系统不发生设备或管道的泄漏，开启蒸汽喷射器后蒸发压力很容易达到正常工艺指标。
1．动力蒸汽的调节
蒸汽是喷射器的动力，在CO2气提工艺中，因有副产低压饱和蒸汽，因此，一、二段蒸
发用的喷射器都以它作为动力蒸汽。通常在生产满负荷情况下，除升压器以外，其它蒸汽喷射器的蒸汽阀都是全开的，一般不调节阀门开度。
2．升压器的操作
升压器也是蒸汽喷射器，它的操作具有特殊性。在蒸发系统中为什么要设置升压器?其原因就是二段蒸发器的压力很低，在该压力下，蒸发蒸汽的泠凝温度较高。因此，必须使用升压器提高蒸发蒸汽压力后再冷凝。但在实际生产情况下，有时也能获得较低温度的冷却水。某厂曾经做过一次测定，将20℃的循环冷却水通入二段蒸发冷凝器中，同时全关进入升压
器的蒸汽阀门，测定二段蒸发分离器的压力仍能保持在0.0034～0.004MPa的正常工艺指标内。这样就节省了升压器的动力蒸汽用量。
在我国北方各厂，空气中相对湿度都比较低，适当提高二段蒸发分离器的压力也是允许的。此时虽然熔融液有较高的含水量，但熔融液进入造粒塔后，由于遇到湿度较小的空气，在塔内还能起到除湿的作用，结果仍能获得合乎质量标准的尿素。
综上所述，升压器的动力蒸汽用量可按照具体情况增减。有的厂在升压器的动力蒸汽进入阀后安装1个现场压力表，控制压力在0.15～0.2MPa之间，有时也能获得好的效果。
从物料计算可知，升压器需要的动力蒸汽数量比其它蒸汽喷射器要大得多．设计值为6.8t ／h。这是因为二段蒸发压力低、温度高，蒸汽比容大。因而升压器抽吸的蒸发蒸汽数量相对来说要大得多，其动力蒸汽相应增多。如果能减少升压器动力蒸汽的用量，相应减少二段蒸发第一冷凝器的工艺冷凝液数量，对节能是有好处的。
值得注意的，在小型尿素装置中，蒸发系统取消了升压器，二段蒸发分离器出来的蒸发蒸汽直接进入二段蒸发第一冷凝器内冷凝。比如冷凝器采用液氨作为冷却剂以代替循环冷却水。冷凝器的管侧为蒸发蒸汽冷凝，壳侧为液氨蒸发，其蒸发压力控制在0.25MPa(G),蒸发温度在-5℃左右，传热温差可达30℃，冷凝效果很好，解吸系统的负荷也相应降低。
3．升压器冲洗
在蒸发系统的各个喷射器中，以升压器最易堵塞。这是因为二段蒸发蒸汽中夹带尿素较多，在喷射器的喉部附近结晶所致。此时需用蒸汽冷凝液进行冲洗。冲洗的方法有两种：一是连续冲洗，以极少量的蒸汽冷凝液连续冲洗易堵部位，不使结晶沉积；另一是间断冲洗，一般间隔2～4小时冲洗一次，每次数秒钟。间隔时间与冲洗时间要从生产实践中摸索。
喷射器模拟热力学模型
在流体模拟时有多种热力学模型例如：理想气体模型、范德瓦尔斯气体模型；玻尔兹曼统计分布模型、费米-狄拉克统计分布模型、波色-爱因斯坦统计分布模型；等等，在选择不当时会产生很大误差甚至错误。
热力学分为：理想法，电解质体系，聚合物体系，活度系数，状态方程，通用关联和特殊法。
理想法是是各纯物质比重算的混合性质。
电解质体系是存在电解质时用，一般可以用E-NRTL。
聚合物体系用于flory-huggins等。
活度系数常用NRTL,UNIAUAC,用于非化学体系。
状态方程常用srk，pr，范德华方程。
通用关联常用Bk-10，GS。
特殊法有NRTL,GPA,SRKM。
在喷射器模拟会用到多种热力学模型，需要正确选择，例如常用的水蒸汽喷射器可以用到steam或者默认APR模型，例如天然气可选择N-G-P。这些都是比较常用的，对于一些设计流体在其他行业的喷射器就需要正确选择，详细以后细说
蒸汽喷射器流量比估算
在很多计算蒸汽喷射器的场合都需要用到流量之比，有多种多样方法，其中有一种是根据压缩比和膨胀比可以查图确定，但这种方法前提是设计师有多年经验，不然设计出的设备达不到使用要求，原则上是推进精确计算，而不是靠查图确定，这里只是估算
气体引射器计算程序（可以确定动力气体消耗量及选型）
蒸汽喷射器最大喷射系数求解方法
引射器的理论与运行数据显示非常吻合，证明采用我司提出的实际气体理论计算出来是正确的。下面举例一组数据：
高压蒸汽入口参数：0.32Mpa,145℃，
回收蒸汽入口参数：0.1Mpa,122℃，5t/h
混合蒸汽出口参数：0.208Mpa
求的高压蒸汽流量：20t/h
引射比：5/20=0.25
喷射式热泵的应用场合
尽管喷射式热泵性能的系数是低的，但也并不是没有其应用的空间。许多企业为了有效地利用蒸汽，对用汽设备所需的温度水平应进行适当的分级和组合，从高温高压至低温低压按质逐级串用和套用。蒸汽是可以重复使用的，当高压蒸汽在加热设备中放热降压后，它就失去了部分有用能，因而不能继续在原有加热设备中使用。为了有效利用蒸汽，这部分蒸汽可以在压力较低一档的加热设备中使用，最后以低压蒸汽或冷凝水形式排放。采用蒸汽喷射式热泵可以回收利用这部分能量，主要应用场合如下：1)生产工艺和加热过程中排放的低压蒸汽的回收利用；2)冷却水汽化产生的副生蒸汽的回收利用；3)蒸汽冷凝水减压闪蒸蒸汽的回收利用。
此外，蒸汽喷射式热泵结构简单，无转动部件，造价低廉，运行可靠，运行时也不需要消耗额外的能量，维修成本很低，无需专门操作人员，所以它具有较高的经济性和可靠性。因此，蒸汽喷射式热泵技术具有广阔的推广价值和应用前景。
【ZS型蒸汽喷射器】安装示意图： 怎样选择水泵？ 建议从五个方面加以考虑，既液体输送量、扬程、液体性质、管路布置以及操作运转条件等。 1、流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。如设计工艺能算出泵正常、最小、最大三种流量。选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1.1倍作为最大流量。 2、扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。 3、液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c、密
度d、粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：化学性质，主要指液体介质的化学腐蚀性和毒性，是选用泵材料和选用那一种轴封型式的重要依据。 4、管路布置条件指的是送液高度送液距离送液走向，吸如侧最低液面，排出侧最高液面等一些数据和管道规格及其长度、材料、管件规格、数量等，以便进行系梳扬程计算和汽蚀余量的校核。 5、操作条件的内容很多，如液体的操作T饱和蒸汽力P、吸入侧压力PS（绝对）、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、泵的位置是固定的还是可移的。 选购方法 水泵的流量，即出水量，一般不宜选得过大，否则会增加购买水泵的费用。应按需选用，如用户家庭使用的自吸式水泵，流量应尽量选小一些的；如用户灌溉用的潜水泵，就可适当选择流量大一些的。 1）要因地制宜选购水泵。例如：农用水泵有3种类型，即离心泵、轴流泵水泵和混流泵。离心泵扬程较高，但出水量不大，适用于山区和井灌区；轴流泵出水量较大，但扬程不太高，适用于平原地区使用；混流泵的出水量和扬程介于离心泵和轴流泵之间，适用于平原和丘陵地区使用。用户要根据地的地况、水源和提水高度进行选购。 2）要适当超标选水泵。确定水泵类型后，要考虑其经济性能，特别要注意水泵的扬程和流量及其配套动力的选择。必须注意，水泵标牌上注明的扬程(总扬程)与使用时的出水扬程(实际扬程)是有差别的，这是由于水流通过输水管和管路附近时会有一定的阻力损失。所以，实际扬程一般要比总扬程低10%—20%，出水量也相应减少。因此，实际使用时，只能按标牌所注扬程和流量的80%～90%估算，水泵配套动力的选择，可按标牌上注明的功率选择，为了使水泵启动迅速和使用安，
蒸汽喷射器工作原理 蒸汽喷射器工作原理 蒸汽喷射器 蒸汽喷射器是以蒸汽为动力实现工程需要的器件,它不用电力,没有移动与转动机件,系统简单,工作可靠,故使用广泛。 一工作原理: 蒸汽喷射器把高压蒸汽的势能通过喷咀形成高速动能,带动吸引低压蒸汽在喷射器混合段充分混和,降速,升压,供生产之需。 二结构介绍: 喷射器结构主要有两大部分: 1.喷咀:高压蒸汽通过喷咀形成高速射流,喷咀的形状,尺寸根据蒸汽性质(过热汽还是饱和汽)及蒸汽在喷咀中的压降来计算,当喷咀的压降 过热汽为初压的45.5%以上。 饱和汽为初压的42.3%以上。 喷咀做成拉伐尔喷咀,否则喷咀为锥形,材料採用1Cr18Ni9Ti 2.喷射器混合段:高,低压两股汽在此管内先进入,次混和均匀,后降速增压。所以混合段有前,中,后三段,作用不同。形状有别,通过总流量来设计其尺寸(直径与长
度)最终合成所需压力的蒸汽。 连结上二者的机件称汽室,使二件保持合理的距离,具有一定空间。蒸汽喷射器的材质常用20#优质碳素钢。 三使用范围: 1.蒸汽喷射增压器:能量较高的高温高压蒸汽经喷咀高速射流吸引低压蒸汽混合成工艺所需温度与压力的(中压)蒸汽供生产使用。这是解决工艺需要的一种较节能的形式(相对减温减压器而言),也比较方便。 有一种叫作二次蒸汽回收器的设备也属此类型。 2.蒸汽喷射热水器:通过蒸汽射流吸引一定量冷水加温到所需温度,并送到需要的场所,可以用于供暖和生活用水。 3.蒸汽喷射真空器:通过蒸汽射流,抽出容器内的空气,使容器具有一定的真空。如汽轮机轴封抽气器,防止汽机向外漏汽,并回收热量与工质。又如使大型循环水泵吸水段抽真空引来低位水流之水。 原理：利用流体来传递能量和质量的真空获得装置，采用有一定压力的水流通过对称均布成一定侧斜度的喷咀喷出，聚合在一个焦点上。由于喷射水流速特别高，将压力能转变为速度能，使吸气区压力降低产生真空。数条高速水流将被抽吸的气体攫走，经过文氏管收缩段与喉径充分混合压缩，进行分子扩散能量交换，速度均衡。在经扩张段速度降低压力增高，大于大气压力从出口喷入蓄水罐（池）中，不凝性气体析出。水经离心泵循环使用，完成吸气工艺。这样一种装置叫做喷射器，在这种装置里，不同压力的两股流体相互混合，并发生能量交换，以形 成一股居中压力的混合流体。混合流体分为气(蒸汽)相，液相，或者是气体(蒸汽)、 液体和固体的混合物。进入装置以前，压力较高的那种介质叫做工作介质。工作介质流叫做工作流体。工作流体以很高的速度从喷嘴出来，进入喷射器的接受室，并把在喷
注水工程设计 一、注水过程中的储层伤害 （一）储层潜在损害因素 1、储层敏感性矿物 1）粘土矿物 粘土矿物是高度分散的含水的层状硅酸盐和含水的非晶质硅酸盐矿物的总称。粘土矿物种类：高岭石、蒙皂石、伊利石、绿泥石 2）非粘土敏感性矿物 流速敏感性矿物 盐酸敏感性矿物 氢氟酸敏感性矿物 碱敏性矿物 2、岩石储渗空间 3、岩石的表面性质 4、储层流体性质 地层水性质、地层原油性质 （二）注水过程中的储层伤害类型 注水开发过程中可能造成油气层损害的原因很多，但主要的损害可以按损害机理归纳为以下四个方面： （1）外来液体与油气层岩石矿物不配伍造成的损害； （2）外来液体与油气层流体不配伍造成的损害； （3）毛细现象造成的损害； （4）固相颗粒堵塞引起的损害。 无论哪一种损害，储层本身的内在条件均是主要因素。 1、储层速敏性 2、储层水敏性
3、 储层酸敏性 4、 储层碱敏性 5、 润湿性反转造成的伤害 6、 无机沉淀造成的伤害（无机垢伤害） 7、 有机沉淀造成的伤害（有机垢伤害） 8、 乳化造成的伤害 9、 细菌造成的伤害 10、 毛细现象造成的伤害 水锁效应 贾敏效应 11、 固相颗粒堵塞 二、储层敏感性实验数据分析和应用 （一）、速敏评价实验 以不同的注入速度向岩心中注入实验流体，水速敏用地层水，油速敏用油（煤油或实际地层原油），并测定各个注入速度下岩心的渗透率，从注入速度与渗透率的变化关系上，判断油气层岩心对流速的敏感性，并找出渗透率明显下降的临界流速。如果流量Q i-1对应的渗透率K i-1，与流量Q i 对应的渗透率K i 满足式（3-1）： %5%1001 1≥?---i K i K i K （1-1） 说明已发生速度敏感，流量Q i-1即为临界流速。速敏程度评价标准见表1-2。 损害程度的计算见式（1-2）： 损害程度%100max min max ?-= K K K （1-2）
防火墙有什么用工作原理介绍 什么是防火墙，有什么作用 所谓防火墙指的是一个由软件和硬件设备组合而成、在内部网和外部网之间、专用网与公共网之间的界面上构造的保护屏障.是一种 获取安全性方法的形象说法，它是一种计算机硬件和软件的结合， 使Internet与Intranet之间建立起一个安全网关(SecurityGateway)，从而保护内部网免受非法用户的侵入，防火墙 主要由服务访问规则、验证工具、包过滤和应用网关4个部分组成，防火墙就是一个位于计算机和它所连接的网络之间的软件或硬件。 该计算机流入流出的所有网络通信和数据包均要经过此防火墙。 在网络中，所谓“防火墙”，是指一种将内部网和公众访问网(如Internet)分开的方法，它实际上是一种隔离技术。防火墙是在 两个网络通讯时执行的一种访问控制尺度，它能允许你“同意”的 人和数据进入你的网络，同时将你“不同意”的人和数据拒之门外，最大限度地阻止网络中的黑客来访问你的网络。换句话说，如果不 通过防火墙，公司内部的人就无法访问Internet，Internet上的人 也无法和公司内部的人进行通信。 XP系统相比于以往的Windows系统新增了许多的网络功能(Windows7的防火墙一样很强大，可以很方便地定义过滤掉数据包)，例如Internet连接防火墙(ICF)，它就是用一段"代码墙"把电脑和Internet分隔开，时刻检查出入防火墙的所有数据包，决定拦截或 是放行那些数据包。防火墙可以是一种硬件、固件或者软件，例如 专用防火墙设备就是硬件形式的防火墙，包过滤路由器是嵌有防火 墙固件的路由器，而代理服务器等软件就是软件形式的防火墙。 ICF工作原理 ICF被视为状态防火墙，状态防火墙可监视通过其路径的所有通讯，并且检查所处理的每个消息的源和目标地址。为了防止来自连
关于蒸汽喷射泵 1、水蒸汽喷射泵原理。 单级水蒸汽喷射泵结构如下图所示： 图一：单级水蒸汽喷射泵原理 水蒸汽喷射泵由蒸汽喷嘴及泵的外壳组成。蒸汽喷嘴固定在外壳前端。泵的外壳可分为被抽气体吸入端、蒸汽与被抽气体的混合段及收缩段、喉口部、扩张段组成。 蒸汽喷嘴是一个拉瓦尔喷头。在喷出口附近高压蒸汽以绝热膨胀而喷出，蒸汽的压力能转化为速度能而形成超音速蒸汽流，这一段被称为绝热膨胀段。 超音速蒸汽流在运动过程中吸附周围的气体分子，使这些分子加入到蒸汽流股中，流股的体积不断扩大，速度逐渐降低，因此这一段被称为混合段。 当气流进入壳体的收缩段后，由混合气体组成的流股体积被压缩，其速度能又转化为压力能而向扩张段排出。 这就是单级泵工作的原理。由此可见单级蒸汽喷射泵以高压水蒸汽为能源介质，将低压（P1）的被抽气体和蒸汽混合成压力较高（P2）
的气体而一起排出。喷射泵排出气体压力（P2）及吸入端被抽气体的压力（P1）之比，就称为该泵的压缩比。 K＝P2/P1 压缩比越大，所需的能量越多即蒸汽消耗越高。目前水蒸气喷射泵的压缩比通常小于8。当压缩比大于10时，蒸汽消耗急剧增高。压缩比达到12时，单级泵的能力已趋于极限。 2、多级水蒸汽喷射泵的组成及其工作原理 由于单级泵压缩比有限，达不到真空冶金所需的0.5Torr，所以需要多级泵串联起来，逐级压缩，这就形成了蒸汽喷射泵系统。下图是五级泵系统图： 五级泵由前三级增压泵（S1，S2，S3）冷凝器C1及以后的二级喷射泵S4a，S4b，S5a，S5b及二个冷凝器C2，C3构成。 被抽气体经第一级增压泵S1向第二级增压泵S2前端排出。S1的负荷就是来自真空室的被抽气体。而S2的负荷则包括来自真空室的气体及由S1喷出的蒸汽。因此，S2的负荷比S1大得多。同理，S3的负荷是S2的负荷加上来自S2的蒸汽。 为了减轻后面二级泵的负荷，在S3后设一冷凝器C1。通过C1喷水，将S1，S2，S3的蒸汽冷凝，同时使被抽气体温度降低。这样，
【ZS型蒸汽喷射器】产品： 【ZS型蒸汽喷射器】产品简介： ZS型蒸汽喷射器是水力喷射串联蒸汽泵，它是利用水喷射和蒸汽喷射抽吸气体获得真空的新型设备。离心泵将静止水压力提高，压力水从蒸汽喷嘴中高速喷射出来，使喷嘴出口处的压力降低，形成真空，将外界气（液）体抽吸进来，共同进入混合管，通过扩散管而与水力喷射器配套使用，它比机械真空泵具有以下特点： 1、结构简单，性能可靠稳定，低位安装，工作安全操作，维修方便。 2、抽气量大，形成真空快而可靠，对被电解质无要求，可适用于多种化学解质。 3、设备内部无相对运动部件，使设备经久耐用，运输费用低。 4、耐腐蚀性能好，花板材料用铸铁，铸铁衬聚在氟氯乙烯塑料、四氟乙烯和不锈铁制造，提高了蒸汽喷射器的耐压、耐酸、耐腐蚀性能，使之更适用于各种浓度的酸、碱和多种有机溶剂等腐蚀性介质。 【ZS型蒸汽喷射器】产品用途： 水喷射真空泵是目前工程中使用很广、效果较好的真空获得装置。适用于蒸馏、蒸发、浓缩、干燥、结晶、吸收、传质、冷凝、除氧、供氧、输送、三废治理等多种场合。在化工、制药、食品、印染、制革、环保、轻工、冶金等方面应用甚广ZSB型蒸汽喷射器 ZS系列蒸汽喷射器，是一种新兴的真空获得设备，在国民经济中发挥很大的作用。 ZSB型水喷射真空泵结构简单、工作可靠、噪音低、无污染、使用寿命长、极少维修、管理使用方便、便于综合利用ZSB型蒸汽喷射器 ZS系列蒸
汽喷射器。尤其适用于作为传质和化学混合反应设备或抽吸有害气体及粉尘。【ZS型蒸汽喷射器】型号意义： 例如：ZS-100L ZS-蒸汽喷射器 100-蒸发量 【ZS型蒸汽喷射器】性能参数： 【ZS型蒸汽喷射器】性能曲线图：
【ZS型蒸汽喷射器】性能曲线图： 怎样选择水泵？ 建议从五个方面加以考虑，既液体输送量、扬程、液体性质、管路布置以及操作运转条件等。 1、流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。如设计工艺能算出泵正常、最小、最大三种流量。选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1.1倍作为最大流量。 2、扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。 3、液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c、密度d、粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：化学性质，主要指液体介质的化学腐蚀性和毒性，是选用泵材料和选用那一种轴封型式的重要依据。 4、管路布置条件指的是送液高度送液距离送液走向，吸如侧最低液面，排出侧最高液面等一
些数据和管道规格及其长度、材料、管件规格、数量等，以便进行系梳扬程计算和汽蚀余量的校核。 5、操作条件的内容很多，如液体的操作T饱和蒸汽力P、吸入侧压力PS（绝对）、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、泵的位置是固定的还是可移的。 选购方法 水泵的流量，即出水量，一般不宜选得过大，否则会增加购买水泵的费用。应按需选用，如用户家庭使用的自吸式水泵，流量应尽量选小一些的；如用户灌溉用的潜水泵，就可适当选择流量大一些的。 1）要因地制宜选购水泵。例如：农用水泵有3种类型，即离心泵、轴流泵水泵和混流泵。离心泵扬程较高，但出水量不大，适用于山区和井灌区；轴流泵出水量较大，但扬程不太高，适用于平原地区使用；混流泵的出水量和扬程介于离心泵和轴流泵之间，适用于平原和丘陵地区使用。用户要根据地的地况、水源和提水高度进行选购。 2）要适当超标选水泵。确定水泵类型后，要考虑其经济性能，特别要注意水泵的扬程和流量及其配套动力的选择。必须注意，水泵标牌上注明的扬程(总扬程)与使用时的出水扬程(实际扬程)是有差别的，这是由于水流通过输水管和管路附近时会有一定的阻力损失。所以，实际扬程一般要比总扬程低10%—20%，出水量也相应减少。因此，实际使用时，只能按标牌所注扬程和流量的80%～90%估算，水泵配套动力的选择，可按标牌上注明的功率选择，为了使水泵启动迅速和使用安，动力机的功率也可略大于水泵所需功率，一般高出10%左右为宜；如果已有动力，选购水泵时，则可按动力机的功率选购与之相配套的水泵。 3）要严格手续购水泵。 台数选择
水喷射泵常见故障及排除方法 不同用途的水喷射泵可能会出现不同的故障，需要合找出具体原因予以解决。这里介绍的只是水喷射泵常见的故障及解决办法。 水喷射泵“返水” 所谓“返水”是指工作介质水.不能全部经扩压管流入贮水箱.而是有一些水从喷嘴喷出以后返流入被抽真空的容器。 造成“返水”的原因可分两类:新泵“返水”和旧泵返水。新泵“返水”主要原因是设计、加工或装配的问题。例如.扩压器喉部直径过小，即喉部截面积与喷嘴出口截面积比值过小;喷嘴加工精度太低，水从喷嘴喷出之后有少址不能定向喷走;安装时喷嘴与扩压器不同心;循环水泵压力头偏低，从喷嘴喷出的水流速过慢等。如果新泵一切正常，使用过一段时间之后出现“返水”现象的原因可能有:设备和管道密封不严。如密封垫老化、破损、管子破裂、螺栓松动等:喷嘴磨损严重，尺寸改变；扩压器喉部堵塞;水泵压头不稳等。 找出故障原因之后.排除故障的方法即迎刃而解了。例如:新泵安装时检查尺寸、加工精度，进行气密性测试，及时调整;旧泵加强检查与维护.做到及时消除故障。 真空度下降 造成真空度下降的主要原因有:喷嘴或扩压器喉部磨损太大;设备或管道有泄露之处;喷射泵水温太高，造成水的饱和压力偏高;被抽空间中的物料负荷过大.以至于产生的气体不能及时抽除。 排除故障的方法主要有:更换喷嘴或扩压器;检查泄翻处予以消除。加大冷却水城.降低水滋。减小处理物料的负荷，降低水喷射泵的抽气负荷. 真空度不稳 造成真空度不稳的主要原因有:被抽空间中物料放气址随时间变化，不稳定均匀;喷嘴、管道或扩压器有随机性堵塞;喷射泵下端尾管插入贮水箱内水的深度不稳，大气中的空气有时从尾管水封处翻入;水泵的电压不稳；水泵叶轮松动;设备振动严重等。 排除故障的方法主要有:控制进料量和能引起物料放气量变化的参效;查找原因、清除随机性堵塞、保证贮水箱中的水最，完善水封装置;找出供电电压不稳，泵叶轮松动或设备振动的原因，设法消除。
水蒸汽喷射真空泵样式及组成
水蒸汽喷射真空泵样式及组成 一、序言 水蒸汽喷射真空泵有单级泵和多级泵之分,以适应用户的不同需要。一般,真空度(残压)大于100mmHg(Torr)的，使用单级泵就够了，否则就要使用多级泵。 在多级泵中，前一级泵排出的混合气体，将成为下一级的负荷。为了减少这一负荷，可在这两段喷射器之间设置冷凝器，以冷凝可凝性气体，特别是工作蒸汽。 基于冷却机理的不同，冷凝器可分为混合直冷式和列管间冷式。而混合直冷式冷凝器又可分为（强制膜）喷淋式和分水盘（筛板式）等不同形式。 基于冷却水温的限制（一般在25～35℃）。在第三级喷射器之前不宜（或不能）设置冷凝器，除非用低温水（10℃以下）。 二、单级蒸汽喷射泵（恒背压喷射器） 单级蒸汽喷射泵的工作真空度（残压）一般在100mmHg(Torr)至760mmHg(Torr)之间，极限真空度（残压）可达到75 mmHg（Torr），排出压力为760 mmHg(Torr)。 单级喷射泵的结构如下图： 单级泵是排出背压为一个绝对大气压的恒背压喷射器。 三、两级蒸汽喷射泵 顾明思义，两级蒸汽喷射泵是由两个蒸汽喷射器所组成。其中，第一级蒸汽喷射器为恒背压喷射器。 两级蒸汽喷射泵的工作真空度（残压）区间一般为30mmHg(Torr)～100mmHg(Torr),极限真空度可达到5mmHg(Torr)～20mmHg(Torr)。 两级蒸汽喷射泵有以下二种结构： 1.直接串联结构： 这一型式适用于被抽气体和喷射器需保持高温的场合，但能耗较高，喷射泵工作效率太低。 2.间接串联结构：
图一、图二所示的两个喷射器中间分别插入了混合直冷式和列管间冷式冷凝器，其作用为冷却第二级喷射器的工作蒸汽，从而提高第一级喷射器的工作效率，节省工作蒸汽。 四、三级蒸汽喷射泵 三级蒸汽喷射泵由三个蒸汽喷射器组成。其第一级蒸汽喷射器也是恒背压喷射器。 三级蒸汽喷射泵的工作真空度（残压）区间一般为：5mmHg～30mmHg(Torr)，极限真空度可达到2mmHg。 常用三级蒸汽喷射泵有以下二种结构： 1. 第二、第三级直接串联： 这一结构常被用于被抽气体中不凝性气体较大，而可凝性气体较小的场合。图三、图四中采用的中间冷凝器分别为混合直冷式和列管间冷式。 2. 间接串联结构：

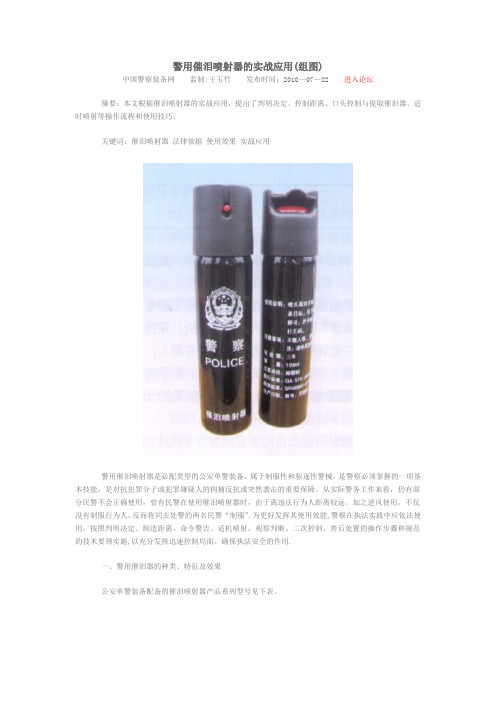

警用催泪喷射器的实战应用( 组图) 中国警察装备网监制：王玉竹发布时间：2010-07-22 进入论坛 摘要：本文根据催泪喷射器的实战应用，提出了判明决定、控制距离、口头控制与提取催泪器、适时喷射等操作流程和使用技巧。 关键词：催泪喷射器法律依据使用效果实战应用 警用催泪喷射器是必配类型的公安单警装备，属于制服性和驱逐性警械，是警察必须掌握的一项基本技能，是对抗犯罪分子或犯罪嫌疑人的拘捕反抗或突然袭击的重要保障。从实际警务工作来看，仍有部分民警不会正确使用，曾有民警在使用催泪喷射器时，由于离违法行为人距离较远。加之逆风使用，不仅没有制服行为人，反而将同去处警的两名民警“制服”。为更好发挥其使用效能，警察在执法实践中应依法使用，按照判明决定、制造距离、命令警告、适机喷射、观察判断、二次控制、善后处置的操作步骤和规范的技术要领实施，以充分发挥迅速控制局面、确保执法安全的作用。 一、警用催泪器的种类、特征及效果 公安单警装备配备的催泪喷射器产品系列型号见下表。
中国警察装备网监制：王玉竹发布时间：2010-07-22 进入论坛 摘要：本文根据催泪喷射器的实战应用，提出了判明决定、控制距离、口头控制与提取催泪器、适时喷射等操作流程和使用技巧。 关键词：催泪喷射器法律依据使用效果实战应用 警用催泪喷射器是必配类型的公安单警装备，属于制服性和驱逐性警械，是警察必须掌握的一项基本技能，是对抗犯罪分子或犯罪嫌疑人的拘捕反抗或突然袭击的重要保障。从实际警务工作来看，仍有部分民警不会正确使用，曾有民警在使用催泪喷射器时，由于离违法行为人距离较远。加之逆风使用，不仅没有制服行为人，反而将同去处警的两名民警“制服”。为更好发挥其使用效能，警察在执法实践中应依法使用，按照判明决定、制造距离、命令警告、适机喷射、观察判断、二次控制、善后处置的操作步骤和规范的技术要领实施，以充分发挥迅速控制局面、确保执法安全的作用。 一、警用催泪器的种类、特征及效果 公安单警装备配备的催泪喷射器产品系列型号见下表。
课程设计报告 课程名称计算机网络 课题名称1、防火墙技术与实现 2、无线WLAN的设计与实现 专业计算机科学与技术 班级0802班 学号200803010212
姓名王能 指导教师刘铁武韩宁 2011年3 月6 日
湖南工程学院 课程设计任务书 一．设计内容： 问题1：基于802.1X的认证系统 建立为了便于集中认证和管理接入用户，采用AAA（Authentication、Authorization 和Accounting）安全体系。通过某种一致的办法来配置网络服务，控制用户通过网络接入服务器的访问园区网络，设计内容如下： 1．掌握IEEE820.1X和RADIUS等协议的工作原理，了解EAP协议 2．掌握HP5308/HP2626交换机的配置、调试方法 3．掌握WindowsIAS的配置方法和PAP，CHAP等用户验证方法 4．建立一个基于三层交换机的模拟园区网络，用户通过AAA方式接入园区网络 问题2：动态路由协议的研究与实现 建立基于RIP和OSPF协议的局域网，对RIP和OSPF协议的工作原理进行研究，设计内容如下： 1．掌握RIP和OSPF路由协议的工作原理 2．掌握HP5308三层交换机和HP7000路由器的配置、调试方法 3．掌握RIP和OSPF协议的报文格式，路由更新的过程 4．建立基于RIP和OSPF协议的模拟园区网络 5．设计实施与测试方案 问题3：防火墙技术与实现 建立一个园区网络应用防火墙的需求，对具体实施尽心设计并实施，设计内容如下： 1．掌握防火墙使用的主要技术：数据包过滤，应用网关和代理服务 2．掌握HP7000路由器的配置、调试方法
蒸汽喷射泵工作原理图 蒸气经节流嘴节流后,速度升高压力降低,在喷嘴处形成低压区,产生吸力带动介质流动. 蒸汽喷射泵有一定压强的工作蒸汽通过拉瓦尔喷咀，减压增速（蒸汽的势能转变为动能）以超音速喷入混合室，与被抽介质混合，进行能量交换，混合后的气体进入扩压器，减速增压（动通转化为压强能），为了减少后级泵的抽气负荷，配置冷凝器，通过有一定温差的两种介质对流，进行热交换，达到冷凝高温介质目的，排到大气压。(原理见下图） 要了解原理最好先看看喷嘴结构！ 喷射器的结构示意和工作原理。
喷射泵是由工作喷咀和扩压器及混合室相联而组成。工作喷咀和扩压器这两个部件组成了一条断面变化的特殊气流管道。气流通过喷咀可将压力能转变为动能。工作蒸汽压强P0和泵的出口压强P4之间的压力差，使工作蒸汽在管道中流动。 在这个特殊的管道中，蒸汽经过喷咀的出口到扩压器入口之间的这个区域(混合室)，由于蒸汽流处于高速而出现一个负压区。此处的负压要比工作蒸汽压强P0和反压强P4低得多。此时，被抽气体吸进混合室，工作蒸汽和被抽气体相互混合并进行能量交换，把工作蒸汽由压力能转变来的动能传给被抽气体，混合气流在扩压器扩张段某断面产生正激波(如图1中3'断面)，波后的混合气流速度降为亚音速ω'3，混合气流的压力升为P'3。亚音速的气流在扩压器的渐扩段流动时是降速增压的。混合气流在扩压器出口处，压力增至P4，速度降为ω4。故喷射泵也是一台气体压缩机。
多级泵单级喷射泵的压缩比(即排气压力与进气压力之比)一般不超过10﹐为了获得更低的极限压力﹐就要采用多级泵。表喷射泵的性能为不同级数喷射泵的性能。多级泵的每级喷射器所喷射出的混合气体为被抽气体与工作蒸汽的混合物﹐除末级排入大气外﹐都被后一级抽除﹐这就会增加后一级的负载或使泵的工作性能变坏。因此﹐多级泵常在两级喷射器间安装中间凝汽器﹐使混合气体中大部分可凝气体冷凝。若被抽气体中含有大量可凝性气体﹐而其分压又远高于凝汽器进水温度下的饱和蒸汽压﹐则在第一级入口处安装一级凝汽器。为回收末级混合气体的余热和消除气流噪声﹐可安装末级凝汽器。凝汽器的结构有混合式﹑表面式和喷射式等﹐设计时可按不同情况和要求选用。 对于工作压力低于700帕的喷射器﹐因蒸汽膨胀比大(喷嘴入口处与出口处的蒸汽压力比)﹐出口处温度低于0℃﹐为了防止结霜﹐必须在扩散器收缩段上设置加热套。带有混合式凝汽器的喷射泵安装高度在11米以上﹐目的是使凝汽器的回水能够靠自重排出泵外并保持泵的密封。这种泵称为高架式真空泵。为了降低土建投资﹐用水泵抽出回水可以降低安装高度﹐这种泵称为低架式真空泵。低架式泵的可靠性受水泵影响﹐而且﹐维修费用增加﹐故一般不采用。 工作蒸汽的选用使用压力高的水蒸汽可获得大的膨胀比﹐喷射器有较高的引射系数(被抽气体与工作蒸汽的重量比)﹐可减少泵的蒸汽耗量和冷却水。但压力高于1.2兆帕时效果即不明显﹐而且还会增加生产蒸汽的费用。通常选用0.4～1兆帕的蒸汽﹐低到0.25兆帕的蒸汽也可使用。在高真空工作的喷射器工作压力低于100帕时﹐若用这么高压力的蒸汽﹐要实现排气作用﹐蒸汽膨胀比就要很大﹐而且难以实现﹐为此往往要选择压力较低(0.05～0.1兆帕)的蒸汽。使用湿蒸汽泵的性能不稳定﹐一般选用干饱和蒸汽或过热蒸汽
蒸汽发生器工作原理概述 现如今，市场上的蒸汽发生器五花八门，许多人一时不知如何抉择，尤其对于选择困难症的人更为艰难。那么，究竟该如何选择蒸汽发生器呢?诺贝思告诉你诀窍。 大家都知道，在买衣服时我们通常会考虑衣服价格、款式、质量等因素。然而，在购买蒸汽发生器时，我们考虑的因素当然会不一样，此时，以下4个因素就显得格外重要： 1、企业荣誉资质。由于许多蒸汽发生器企业并不在我们所在的城市，而我们也不会专程去厂家了解蒸汽发生器的真实情况，再者，蒸汽发生器由于体积大、质量重等退换也将带来不便。由于以上种种问题，选择一个有资质、信誉好的企业必然成为了重中之重。而选择取得特种设备制造许可证的老牌厂家自然放心； 2、企业是否有独立的研发中心。对于科技来说，自主研发是再重要不过了，拥有自主研发的蒸汽发生器企业技术先进、专业安全，可大大提高生产效率，减少不必要的麻烦； 3、企业是否拥有生产厂房。拥有生产厂房的蒸汽发生器企业，在价格上自然比没有的优惠许多。没有中间商赚差价，没有代理收取佣金，与厂家直接联系，并说明自己的需求，这才是真正的便宜； 4、企业文化。不可否认的是，一个企业的文化对其产品有举足轻重的影响。我们在选择蒸汽发生器时，自身利益才是我们最终考虑的问题，而选择“用户至上”的企业才能真正解决自身问题。 蒸汽发生器(俗称锅炉)是利用燃料或其他能源的热能把水加热成为热水或蒸汽的机械设备。锅的原义是指在火上加热的盛水容器，炉是指燃烧燃料的场所，锅炉包括锅和炉两大部分。 2014年9月20日，国家科技重大专项高温气冷堆核电站的核心设备蒸汽发生器，近日完成首套螺旋盘管组件的安装，标志着我国高温气冷堆蒸汽发生器主要制造工艺瓶颈获得突破。 因为蒸汽发生器和常规的锅炉不一样，因为它不需要年检，所以最近有很多的用户问我蒸汽发生器的原理，蒸汽发生器是怎么工作的，今天就由我给大家分析一下蒸汽发生器的工作原理 蒸汽发生器在水汽系统方面，给水在加热器中加热到一定温度，经给水管道进入省煤器，进一步加热以后送入锅筒，与锅水混合后沿下降管下行至水冷壁进口集箱。水在水冷壁管内吸收炉膛辐射热形成汽水混合物经上升管到达锅筒中，由汽水分离装置使水、汽分离。 分离出来的饱和蒸汽由锅筒上部流往蒸汽机过热器,继续吸热成为450℃的过热蒸汽，然后送往汽轮机。在燃烧和烟风系统方面，送风机将空气送入空气预热器加热到一定温度。在磨煤机中被磨成一定细度的煤粉，由来自空气预热器的一部分热空气携带经燃烧器喷入炉膛。燃烧器喷出的煤粉与空气混合物在炉膛中与其余的热空气混合燃烧，放出大量热量。燃烧后的热烟气顺序流经炉膛、凝渣管束、过热器、省煤器和空气预热器后，再经过除尘装置，除去其中的飞灰，最后由引风机送往烟囱排向大气。 蒸汽发生器主要由供水系统、自控系统、炉胆与加热系统和安全保护系统等组成。它的基本工作原理是：通过一套自动控制装置，确保运行过程中液体控制器或高、中、低电极探棒反馈控制水泵的开启、闭合、供水量长短、炉胆加热时间；由压力继电器调定的最高蒸汽压力随着蒸汽的不断输出，炉胆水位不断下降，当处于低水位（机械式）、中水位（电子式）时，水泵自动补水，到高水位时，水泵停止补水；与此同时，炉胆内电热管继续加热，源源不断产生蒸汽，面板上或顶端上部的指针式压力表即刻显示蒸汽压力数值，整个过程均可通过指示灯自动显示。
水喷射真空泵原理与用途 水喷射真空泵是一种具有抽真空、冷凝、排水等三种有效能的机械装置。它是利用一定压力的水流通过对称均布成一定侧斜度的喷出。聚合在一个焦点上，由于喷射水流速度较高，于是周围形成负压使器室内产生真空、另外由于二次蒸汽与喷射水流直接接触，进行热交换，绝大部分的蒸汽凝结成水，少量未被冷凝的蒸汽与不凝结的气体亦由于与高速喷射的水流互相摩擦，混合与挤压，通过扩压管被排除，使器室内形成更高的真空。水力喷射器应用极为广泛，主要用于真空与蒸发系统，进行真空抽水，真空蒸发、真空过滤、真空结晶、干燥、脱臭等工艺，是制糖、制药、化工、食品、制盐、味精、牛奶、发酵以及一些轻工、国防部门广泛需求的设备。但目前生产水力喷射器的制造厂较小，品种亦不齐全。采用多喷咀与汽环(导向盘)等结构。以及用多级泵进水，低位安装，完善与提高了其工作性能，因此具有一定的先进性、是真空冷凝设备的一种革新。 水喷射真空泵结构图 编号名称1真空蒸2水力喷射3水泵 1器盖 2喷咀座板 3喷咀
4器体 5导向盖盘 6扩散管 7止逆阀阀体 8阀板 水喷射真空泵结构优点 水喷射真空泵由器体、器盖、喷咀、喷咀座板、导向盘、扩压管及单向阀等部件组成，喷咀用不锈钢制造，喷咀座板由优质钢加工，其余零件则系铸铁铸造，喷咀采用多喷咀的结构形式，以便得到较大的水-汽接触面积，有利于热交换的进行，获得较好的真空效果。喷咀座板加工精密，精度较高，以便喷射水流准确地聚集在同一的焦点。导向盘用于减慢蒸汽(或空气)的流速，使蒸气均匀地导入器室以免喷射水流偏斜，降低抽射效能。水喷射真空泵整个装置结构紧凑精密，强度亦较高，用于真空蒸发系统中，由于能把冷凝器的冷凝作用与与真空泵的抽气作用合并在一个设备中同时大大地简化了工艺流程，比之原来用真空泵与旧式冷凝器的装置，可以节省去真空空泵、冷凝器、分水器等设备，并且还有下列优点： (1)水力喷射体积小、重量轻、结构紧凑。而效能又比较高，耗电量低于真空系统，投资省。 (2)操作简单维修方便，不用专职人员看管。

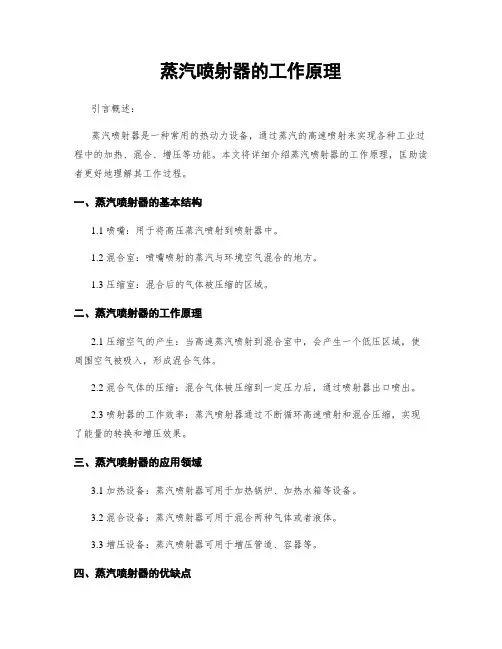

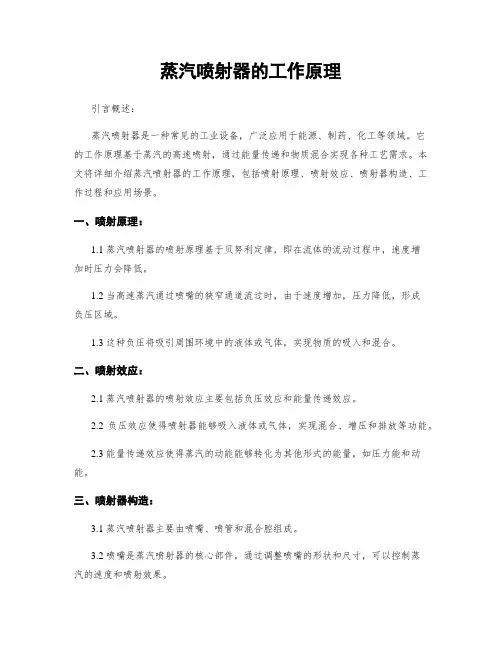

蒸汽喷射器的工作原理 蒸汽喷射器是采用蒸汽作为工作流体进行操作的一种喷射器，尽管各种特定用途的蒸汽喷射器寻求的目的各异(如蒸汽喷射真空泵要求特定引射压力下的喷射系数达到最大，或要求特定引射介质流量情况下引射真空度达到最小;而蒸汽喷射式热泵则要求特定操作压力或工作负荷下所能达到的压缩比最大)，然而其基本工作原理都是一样的，即:工作蒸汽在拉伐尔喷嘴中加速形成超音速射流，而引射流体则由于与工作蒸汽间的剪切作用被卷吸至混合室，而后逐渐形成单一均匀的混合流体，经过一扩散段减速压缩到一定的背压后排出喷射器。 蒸汽喷射器主要由蒸汽喷嘴(Steam Nozzle)、吸入室(Suction Chamber)和扩散管(Diffuser)等三个部分组成，其中扩散管又可分为混合段(Mixing Section)、第二喉管段(Throat Section)及扩散段但iffuser Section)等三部分。压力较高的工作流体 (Primary Fluid, Motive Fluid)通过喷嘴将压力能转换为动能，形成超音速射流，被抽流体(Secondary Fluid, Entrained Fluid)由于与工作流体之间极强的剪切作用而被引射入吸入室。射流边界层的紊流扩散作用使得两股流体发生质量(某些情况下存在)、动量及能量交换，于是工作流体的速度不断减少，而被抽介质的速度不断增大，并在混合段某一截面处渐趋一致，从而形成一股单一均匀的混合流体 (Compressed Fluid, Mixed Fluid)。在扩散段中的动能转化成压能，混合流体减速增压至一定的背压后排出喷射泵。在喷射泵中，流体可能由于要适应高背压的要求而产生激波，其波阵面可能位于第二喉管及扩散段中的任一截
一、实验目得 ●通过实验深入理解防火墙得功能与工作原理 ●熟悉天网防火墙个人版得配置与使用 二、实验原理 ●防火墙得工作原理 ●防火墙能增强机构内部网络得安全性.防火墙系统决定了 哪些内部服务可以被外界访问；外界得哪些人可以访问内 部得服务以及哪些外部服务可以被内部人员访问。防火墙 必须只允许授权得数据通过，而且防火墙本身也必须能够 免于渗透。 ●两种防火墙技术得对比 ●包过滤防火墙：将防火墙放置于内外网络得边界;价格较 低,性能开销小,处理速度较快；定义复杂,容易出现因配置 不当带来问题，允许数据包直接通过,容易造成数据驱动 式攻击得潜在危险． ●应用级网关:内置了专门为了提高安全性而编制得Proｘy 应用程序,能够透彻地理解相关服务得命令,对来往得数据 包进行安全化处理，速度较慢,不太适用于高速网(AＴM 或千兆位以太网等）之间得应用。 ●防火墙体系结构 ●屏蔽主机防火墙体系结构：在该结构中，分组过滤路由器 或防火墙与Iｎtｅrｎet 相连，同时一个堡垒机安装在内
部网络，通过在分组过滤路由器或防火墙上过滤规则得设 置,使堡垒机成为Inｔeｒnet 上其它节点所能到达得唯 一节点,这确保了内部网络不受未授权外部用户得攻击。 ●双重宿主主机体系结构:围绕双重宿主主机构筑。双重宿 主主机至少有两个网络接口。这样得主机可以充当与这些 接口相连得网络之间得路由器；它能够从一个网络到另外 一个网络发送IP数据包.但就是外部网络与内部网络不能 直接通信，它们之间得通信必须经过双重宿主主机得过滤 与控制． ●被屏蔽子网体系结构：添加额外得安全层到被屏蔽主机体 系结构,即通过添加周边网络更进一步得把内部网络与外 部网络(通常就是Inteｒnet）隔离开。被屏蔽子网体系结 构得最简单得形式为,两个屏蔽路由器,每一个都连接到周 边网。一个位于周边网与内部网络之间，另一个位于周边 网与外部网络(通常为Iｎternｅt)之间。 四、实验内容与步骤 (1)简述天网防火墙得工作原理 天网防火墙得工作原理： 在于监视并过滤网络上流入流出得IP包，拒绝发送可疑得包。基于协议特定得标准,路由器在其端口能够区分包与限制包得能力叫包过滤。由于Iｎterneｔ与Intraｎet 得连接多数都要使用路由器,所以Routｅr成为内外通信得必经端口，Rouｔer得厂商在Ｒouter上加
【W型水力喷射器】性能参数： 型号规格蒸发量真空度扬程流量 配套多级水泵型号L/H Mpa M m3/h W-100L1000.097(680-720)451850D8×5 W-200L2000.097(680-720)451850D8×5 W-300L3000.097(680-720)451850D8×5 W-400L4000.097(680-720)451850D8×6 W-500L5000.097(680-720)453280D12×4 W-600L6000.097(680-720)453280D12×4 W-700L7000.097(680-720)453280D12×4 W-800L8000.097(680-720)503280D12×5 W-900L9000.097(680-720)503280D12×5 W-1000L10000.097(680-720)503280D12×5 W-1200L12000.091(680-650)503280D12×6 W-1500L15000.091(680-650)50108125D25×2(4BA12) W-1800L18000.091(680-650)50108125D25×2 W-2000L20000.091(680-650)50108125D25×3 W-3000L30000.091(680-650)50108125D25×4(150D30×2)备注：以上各种中型号,安装高度>4.5M,器体水压试验0.6MPa无泄漏。 编 号型号 W系列水力喷射器不锈钢铸铁不锈钢喷咀喷咀盘导向盘挤压管铁板器盖 不锈钢喷 咀 喷咀盘 不锈钢导 盘 1 100L 1918 3475 3 2 336 304 384 48 320 56 704 560 2 200L 1918 3475 32 336 304 384 48 320 56 704 560 3 300L 1918 3475 32 336 30 4 384 48 320 56 704 560 4 400L 2057 3962 32 336 304 384 48 240 56 704 560 5 500L 2155 4101 40 320 352 400 5 6 416 64 720 736 6 600L 2711 5282 40 320 352 400 56 416 64 720 736 7 700L 2752 5352 56 352 352 416 64 416 88 736 736 8 800L 2919 5560 56 352 352 416 64 416 88 736 736 9 900L 3545 6950 56 488 480 560 72 608 96 840 992 10 1000L 3614 7020 56 488 480 560 72 608 96 840 992 11 1200L 3753 7089 56 504 544 608 96 608 96 856 1056 12 1500L 4587 7923 64 720 592 720 112 704 96 1072 1200 13 1800L 5004 8618 64 720 592 720 112 704 96 1072 1200

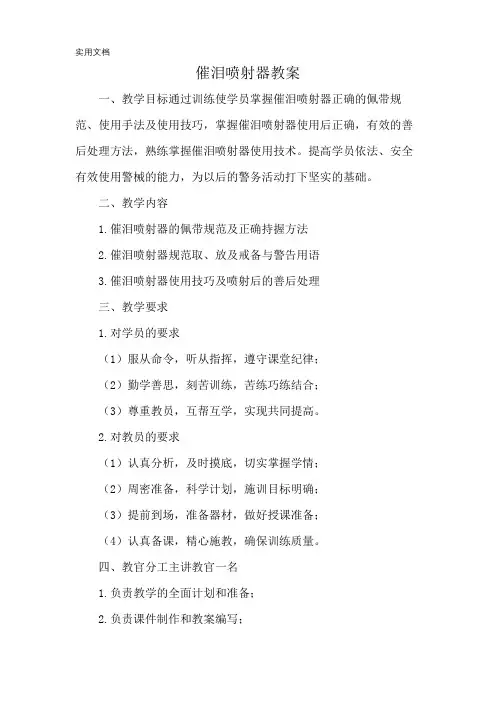

内容：催泪喷射器的规范使用及实战应用 目的：让民警熟练掌握并正确、规范使用催泪喷射器 时间安排：3课时 场地：巡特警大队训练场 教官：李光繁、李龙 教学对象：13名在职民警 装备器材：单警装备13套、催泪喷射器13个（学员自带） 教学内容： 1、催泪喷射器的取出与放回 动作要领动作要点实战应用（重、难点） 取出：在徒手戒备基础上，用单手或双手打开催泪喷射器袋，用强手食指和拇指握住喷射器瓶颈取出并握实，将喷嘴指向目标。1、取出和放回时应将按压 指放在保险盖外，观察戒 备，视线不能离开目标。 2、取出时快速摇匀溶剂， 做好使用前准备 1、根据需要，可提前取出 做好准备。 2、紧急情况时能迅速取出 3、结合实战，在取放前实 施警告。 4、任何环节下视线不能离 开目标。 放回：用单手或双手将喷射 器放入袋中，并扣好袋扣。 2、催泪喷射器持握方式 动作要领动作要点实战应用（重、难点） 1、单手持握：侧身戒备站立，弱手成提手戒备，强手持握喷灌采用拇指或食指1、罐体垂直地面。 2、喷嘴正对目标，手指不 能阻挡喷嘴。 根据面临的暴力攻击程度 或对方的暴力倾向情况，做 好使用的准备，并视实际情
