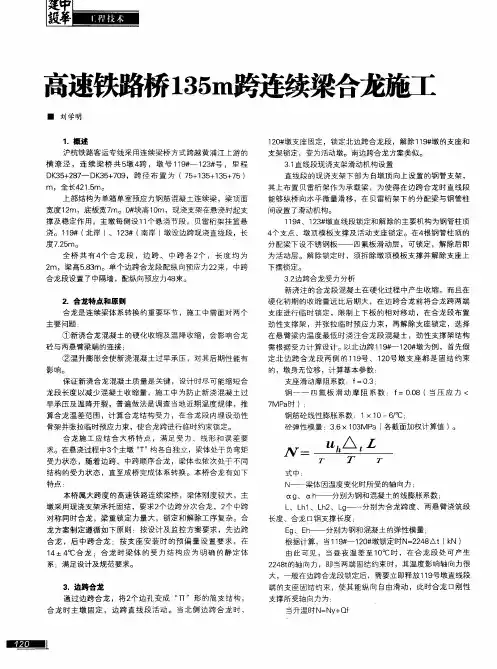

高速铁路桥135m跨连续梁合龙施工 来源：时间：2011-4-7 9:37:00 点击：1 今日评论：0条 1. 概述 沪杭铁路客运专线采用连续梁桥方式跨越黄浦江上游的横潦泾，连续梁桥共5墩4跨，墩号119#—123#号，里程DK35+287—DK35+709，跨径布置为（75+135+135+75）m，全长421.5m。 上部结构为单箱单室预应力钢筋混凝土连续梁，梁顶面宽度12m，底板宽7m。0#块高10m，现浇支架在悬浇时起支撑及稳定作用，主墩每侧设11个悬浇节段，贝雷桁架挂篮悬浇。119#（北岸）、123#（南岸）墩设边跨现浇直线段，长度7.25m。 全桥共有4个合龙段，边跨、中跨各2个，长度均为2m，梁高5.83m。单个边跨合龙段配纵向预应力22束，中跨合龙段设置了中隔墙，配纵向预应力48束。 2. 合龙特点和原则 合龙是连续梁体系转换的重要环节，施工中需面对两个主要问题：①新浇合龙混凝土的硬化收缩及温降收缩，会影响合龙砼与两悬臂梁端的连接； ②温升膨胀会使新浇混凝土过早承压，对其后期性能有影响。 保证新浇合龙混凝土质量是关键，设计时尽可能缩短合龙段长度以减
少混凝土收缩量，施工中为防止新浇混凝土过早承压及温降开裂，普遍做法是调查当地近期温度规律，推算合龙温差范围，计算合龙结构受力，在合龙段内埋设劲性骨架并张拉临时预应力束，使合龙跨进行临时约束锁定。 合龙施工应结合大桥特点，满足受力、线形和误差要求。在悬浇过程中3个主墩“T” 构各自独立，梁体处于负弯矩受力状态，随着边跨、中跨顺序合龙，梁体也依次处于不同结构的受力状态，直至成桥完成体系转换。本桥合龙有如下特点： 本桥属大跨度的高速铁路连续梁桥，梁体刚度较大，主墩采用现浇支架承托固结，要求2个边跨分次合龙，2个中跨对称同时合龙，梁重锁定力量大，锁定和解除工序复杂。合龙方案制定遵循如下原则：按设计及监控方案要求，先边跨合龙，后中跨合龙；按支座安装时的预偏量设置要求，在14±4℃合龙；合龙时梁体的受力结构应为明确的静定体系；满足设计及规范要求。 3. 边跨合龙 通过边跨合龙，将2个边孔变成“Π”形的简支结构，合龙时主墩固定，边跨直线段活动。当北侧边跨合龙时，120#墩支座固定，锁定北边跨合龙段，解除119#墩的支座和支架锁定，变为活动墩。南边跨合龙方案类似。 3.1直线段现浇支架滑动机构设置 直线段的现浇支架下部为自墩顶向上设置的钢管支架，其上布置贝雷桁架作为承载梁，为使得在边跨合龙时直线段能够纵桥向水平微量滑
卡子山跨环城高速双线特大桥 (40+64+64+40)m连续梁合龙段施工方案 一、编制说明 （一）编制依据 ⑴TZ324-2010铁路预应力混凝土连续梁（刚构）悬臂浇筑施工技术指南 ⑵高速铁路施工工序管理要点第三册预应力混凝土连续梁悬臂浇筑线形监控 ⑶高速铁路施工工序管理要点第二册挂篮法预应力混凝土连续梁施工 ⑷铁建设【2010】241号铁路混凝土工程施工技术指南 ⑸TB10426-2004《铁路工程结构混凝土强度检测规程》 ⑹铁建设【2010】241号《高速铁路桥涵工程施工技术指南》 ⑺TB10424-2010 J1155-2011《铁路混凝土工程施工质量验收标准》 ⑻TB10425-94《铁路混凝土强度检验评定标准》 ⑼JGJ18-2003《钢筋焊接及验收规程》 ⑽TB 10752-2010/J 1148-2011《高速铁路桥涵工程施工质量验收标准》 ⑾TB/T3192-2008《铁路后张法预应力混凝土梁管道压浆技术条件》 ⑿卡子山跨环城高速双线特大桥（40+64+64+40）m预应力混凝土连续梁施工图； （二）编制原则 1、遵守有关技术规范及设计图纸、文件要求。 2、运用有效管理技术，采用可靠技术保证措施，确保安全生产。 二、工程概况 本桥连续梁为40+64+64+40m双线连续梁，线间距S=4.4m，位于R=3500的圆曲线上，线路纵坡19‰，桥上不设置声屏障。 本梁为单箱单室、变高度、变截面箱梁，梁体全长209.4m，中跨中部10m 梁端,梁高5.3m和边跨端部13.7m梁段为等高梁段，梁高2.9m，其余梁段梁底下缘按二次抛物线Y=2.9+2.4x2/576(m)(x=0～24m)变化，坐标原点设在5号、23号和26号截面顶，x=0～24m。轨底至梁顶高度为0.7m。箱梁顶板宽度为12.5m，
连续梁合拢段施工注意事项 以最常见的3孔1联连续梁为例： 通常设计合拢顺序有先边跨、后中跨；先中跨、后边跨两种形式，具体要看设计情况。一、先边跨后中跨的连续梁主要施工顺序是： 边跨现浇段及最后一个悬浇段施工完成安装临时锁定支撑及钢筋、预应力管道；浇筑边跨合拢段及张拉拆除主墩临时固结及边跨临时锁定支撑（第一次体系转换,双悬臂结构转换为单悬臂简支梁结构）中跨合拢临时锁定；浇筑中跨合拢砼 中跨砼合拢后，砼达到50%强度时，解除一个中墩（另一个主墩本身为固定支座）多余水平约束，即永久支座锁定（变为单向铰接，第二次体系转换）中跨合拢段张拉拆除中跨合拢临时锁定支撑、纵向管道压浆、剩余竖向、纵向张拉及压浆 成桥清理。 具体详细顺序如下： 1、边跨现浇段、最后一个悬浇段已完； 2、安装边跨合拢段吊架（或利用挂篮）（进行中线、高程检查，如发现偏差可采取纠正措施） 3、在合拢口两端设置平衡配重。 （分三种情况： a:如果一个T构两端力矩平衡，则可按照合拢口重量的一半，在合拢口两侧压重。灌注砼过程，逐步卸载灌注端的重量，另一端中跨尚未合拢，暂时不卸重。 b：如果因挂篮拆除、或者T构两端挂篮前移距离不一致等造成的不平衡力矩，需要在力矩小的一端进行平衡配重，具体配重量需要根据堆载的位置力臂长度计算得来。） c：合拢口边跨现浇段与最后一个悬浇段测量高程超限，高程相对偏差大于15mm时，需要采取压重纠正措施。可采取施加压重对标高偏高的一端进行压重纠正。（但是纠正偏差方案须经设计和监理同意。纠偏措施的压重必须在合拢段预应力张拉完毕才能解除。
4、安装边跨合拢段钢筋及预应力管道（临时预应力索根据实际情况可先穿进去，当然也可后穿）； 5、安装边跨合拢口临时锁定（刚性支撑+临时预应力索） 型钢支撑抵抗已成型梁段因升温膨胀产生的压应力，临时预应力索抵抗已成型梁段因降温产生的拉应力，做到“又拉又撑” 刚性支撑根据设计分“体内”和“体外”两种支撑形式，一般应在一日之晨温度最低时锁定。体内支撑是在合拢段砼中事先预埋型钢，所以应在砼浇筑前，在中部留出约10cm的缺口，以便在梁体预应力孔道压浆前，从预留缺口切断刚性支撑。然后用同级砼封闭。 刚性支撑锁定后，应尽快张拉临时预应力索（一般为15%锚下控制张拉力），形成支-拉锁定结构。 6、合拢口临时锁定后，应立即将合拢口一侧（即边跨现浇段梁端）的支座约束解除。即解除活动支座连接杆约束。使得梁的一侧能够在临时锁定装置连接下沿活动支座自由伸缩。（这一点很重要） 7、连续观测当地气温，根据温差情况选择合拢口砼灌注时间。（一般在连续3天观测后，选择在凌晨温度最低时刻（温度开始缓慢回升），开始浇筑边跨合拢段砼，边灌注边卸载边跨方向配重，中跨方向配重不动） 8、在边跨合拢段砼强度达到设计100%，张拉边跨合拢段第一批预应力束；其中利用作为临时锁定的4束，应在临时张拉力的基础上补充张拉至100%控制应力。其余是一次性张拉到位。 （在边跨合拢段未张拉前，严禁松动边跨现浇段支架和合拢吊架） 9、拆除两个主墩的临时固结。注意拆除时要两个墩顶4个临时支座（或墩旁临时支墩）要同步拆除（火烧硫磺砂浆，人工凿除截断支墩），实现第一次体系转换。形成单悬臂简支梁。拆除临时固结时，主墩上活动支座的水平约束连接杆不得解除，防止支座滑移。 10张拉边跨合拢段第二批预应力束。 11、解除边跨合拢口临时锁定刚性支撑（合拢口临时锁定劲性骨架需在纵向预应力筋张拉后灌浆前拆除)；同时可拆除边跨现浇支架、模板、多余不用的挂篮；合拢段预应力孔道内压浆。 12、安装中跨合拢段吊架及模板；钢筋绑扎，预应力管道安装；（也可将中跨合拢段钢绞线先穿进去） 13、安装中跨合拢刚性支撑，中跨合拢锁定（刚性支撑临和时预应力索）
高速铁路6跨一联连续梁施工工法 1.刖言 随着我国的高速铁路、客运专线及城际铁路的迅速发展，各种桥梁类型也相继应用于铁路建设。咼速铁路、客运专线及城际铁路的标准咼。桥梁结构更加复杂，施工技术和施工难度也更高。且其施工的环境基本都处于靠近村镇，因此在对施工安全要求更高的同时也对施工减少对居民干扰也提出了新的要求。 中铁三局六公司在京沪高速铁路土建工程五标段施工的镇江西高架站为全高架车站，两台六线，双岛式站台，其进出站到发线梁型为变截面道岔梁，6跨一联连续梁为其中一种梁型。6-34m连续梁施工采用分段搭设满堂支架、分段流水作业循环施工，缩短了工期，减少了周转材料使用量。 我公司采用本工法施工，按建设单位的要求高质量完成了6跨现浇梁施工, 为同类此桥梁积累了经验，加快了施工进度，降低了生产成本。 2.工法特点 1、流水化作业流程，易于施工人员掌握、提高施工效率。 2、有较好的社会效益和经济效益。 3、减少了现场周转材料需要量。 3.适用范围 1、适用于多跨连续分段现浇梁施工。 2、适用于分段现浇且其预应力束通长、起弯角大且多的连续梁施工。 3、适用于现浇多孔连续梁施工。
4. 工艺原理 4.1.工艺流程 步骤一、对梁体施工投影范围内地基进行处理。 步骤二、搭设A 节段支架，并按120%梁体重量进行预压；安装 A 节 段梁体混凝土；张拉并锚固B 节段纵向预应力钢束，拆除 A 节段支架。 I （S ） 步骤四、搭设C 节段支架，并按120%梁体重量进行预压，浇筑 C 节 段梁体混凝土；张拉并锚固C 节段纵向预应力钢束，拆除B 节段支架。 tjv'i ——— 步骤五、搭设D 节段支架，并按120%梁体重量进行预压，浇筑 D 节 VTj 1_- 段施工模板，绑扎钢筋，浇筑梁体混凝土；混凝土达到强度及龄期后，张 步骤三、搭设B 节段支架，并按120%梁体重量进行预压，浇筑B 节 7, "段 段梁体混凝土；张拉并锚固D 节段纵向预应力钢束，拆除 C 节段支架。
高速铁路连续梁转体施工 1.转体结构施工工艺 转体结构由钢球铰及其撑脚、上转盘、下转盘、转体牵引系统、助推系统、轴线微调系统、顶梁系统、临时辅助平衡系统组成。 1.1.下转盘施工工艺 下转盘（承台）为支承转体结构全部重量的基础，转体完成后，与上转盘共同形成桥梁基础。下盘采用高标号混凝土，下转盘设臵转动系统的下球铰、撑脚的不锈钢环形滑道、转体牵引系统的反力座、助推系统、轴线微调系统、顶梁系统等。根据要求控制球铰及下滑道的安装精度要求，下转盘（承台）的浇注分两次完成。 施工步骤如下： ⑴第一步绑扎承台底和侧面四周钢筋，进行第一次混凝土浇注，并在设计位臵预埋转体下球铰骨架预埋件。 ⑵安装下球铰骨架，要求骨架顶面的相对高差不大于5mm。骨架中心和球铰中心重合，与理论中心偏差不大于1mm。 ⑶安装下球铰时，球铰安装顶口务必水平，其顶面任两点误差不大于1mm。球铰转动中心务必位于设计位臵，其误差：顺桥向±1mm，横桥向±1.5mm。安装下滑道钢板时，下滑道钢板要求顶面局部平整度不大于0.5mm，相对高差不大于2mm。安装下球铰及下滑道钢板时，采取调整骨架上的螺母和调整滑道预留槽内砂浆使其水平。 1.2.转动球铰施工工艺 本联连续梁转动体系采用钢球铰，分上下两片，采用厂家成套产
品。球铰是转动体系的核心，是转体施工的关键结构，制作及安装精度要求很高，必须精心制作，精心安装，严格按厂家安装要求实施。 ⑴球铰制作工艺 本桥使用的球铰在专业厂家制作，钢球铰在工厂加工完成后，经对转盘进行探伤检测，并进行试磨合，各项指标满足要求后整体运至工地安装。球铰在专业厂家制作过程如图2-6-31所示。 ①上球铰围板接焊：围板按图纸下料后拼焊，拼焊周期5天。 ②球面板与筋板、围板的组焊及热处理：肋板按图纸下料后，将肋板和围 图2-6-31 精确制作上、下球铰 板检测球面的加工精度，球面加工周期20天。对组焊好的上、下球铰进行退火处理，热处理时间6天。 ③球面加工：加工转体球铰的上下球面，加工是使用模板检测球面的加工精度，球面加工周期20天。 ④球面聚四氟乙烯滑板凹坑的加工：下球面板镶嵌填充聚四氟乙烯复合夹层滑片的凹坑加工，加工周期10天。 ⑤销轴的加工：销轴采用锻钢制造，销轴从锻造到机加工的周期
中文摘要 根据沪昆高铁杭长客运专线金华江特大桥跨白沙溪40+4×72+40m连续箱梁合拢段施工为例，详细介绍了连续箱梁合拢段施工工艺，对合拢段施工的总体方案、合拢段施工方案、合拢时间确定、钢筋绑扎、预埋件的安装和混凝土施工、合拢段预应力施工、临时支撑墩的拆除等施工关键技术问题进行了深入分析，并且对合拢段施工过程中的质量控制、安全控制做出了全面总结。 关健词：合拢段；悬臂式连续箱梁；临时固结
Abstract According to GaoTieHang shanghai-kunming long special passenger line JinHuaJiang big bridge across the white sand 40 + 4 x 72 + 40 m continuous box construction stage fold as an example, the paper introduces the construction technology for the continuous box-girder fold, fold the construction period of the overall scheme of the construction scheme, gather together period, gather together time determined, the reinforcement assembling, the embedded parts installation and concrete construction, gather together section prestressed construction, temporary support the dismantling of pier construction such as the key technical problems are analysed, and the fold period of the construction process of quality control, safety control made a comprehensive summary. Key Words：Fold period；Cantilever type continuous girders；Temporary rigid fixity
目录 1、编制说明 (1) 1.1 编制依据 (1) 1.2 采用的技术标准和规范 (1) 2、工程概况 (1) 2.1 工程概述 (1) 2.2 工程数量 (3) 2.3 地质条件 (3) 3、总体施工规划和工期安排 (4) 3.1总体施工顺序规划 (4) 3.2分项工程进度安排 (4) 4、施工方案 (5) 4.1 钻孔桩施工方案 (5) 4.2 承台施工方案 (5) 4.2.1基坑围护方案 (5) 4.2.2 基坑开挖 (5) 4.2.3 基坑回填 (7)
4.2.4 承台基础施工安全防护方案 (7) 4.3 现浇梁支架施工方案 (7) 4.3.1满堂支架施工方案 (8) 4.3.2军用墩门式架施工方案 (9) 4.4 其它工程 (10) 5、跨既有线施工安全防护方案 (10) 5.1安全生产方针和安全目标 (10) 5.2 安全保证体系 (10) 5.3 安全管理组织机构 (10) 5.4 安全监督体制 (11) 5.5 安全控制要点 (12) 5.6 安全施工保证措施 (12) 1.编制说明 1.1编制依据 （1）长春联络线特大桥长西双线实施性施工组织设计； （2）长春联络线特大桥(18+3*24+18)m钢筋混凝土钢构连续梁相关图纸； （3）国家、铁道部、哈大公司及长春市政府有关安全、环保、水土保持的法律、规程、条例；
（4）坚持确保既有线正常运营及运输生产安全的原则； （5）坚持最大程度的减少施工对周边既有道路及民众的生活干扰。 1.2采用的技术标准和规范 本工程引用的技术标准见表1.1。 表1.1 技术标准一览表 2.工程概况 2.1工程概述 哈大客专长春联络线特大长西双线215#-220#墩为现浇刚构连续梁，起讫里程DLZK11+854.00～DLZK11+963.40，桥长109.4延米。下部结构采用钻孔桩基础、桩基承台、圆端形桥墩和矩形桥墩，上部结构采用连续梁型式。
朱家尖羊峙大桥悬臂现浇连续梁合拢段施工方案 监理工程师审查意见 四川中成煤炭建设（集团）有限责任公司羊峙大桥工程项目部： 你部于2013年6月29日上报的《羊峙大桥合拢段施工方案》已收悉，经审查，该方案基本可行，可以按方案操作。 一、该方案存在的问题：、、、、、、、 二、监理办对该方案实施工程中的建议： 1、连续梁主要施工顺序（先边跨后中跨）： 边跨现浇段及最后一个悬浇段施工完成→安装临时锁定支撑及 钢筋、预应力管道；浇筑边跨合拢段及张拉→拆除边跨临时锁定支撑（第一次体系转换）→中跨合拢临时锁定，浇筑中跨合拢砼→中跨合拢段张拉→拆除中跨合拢临时锁定支撑、纵向管道压浆、剩余竖向、纵向张拉及压浆→成桥清理。 2、具体详细顺序如下： 1）边跨现浇段、最后一个悬浇段已完； 2）合拢施工前应进行中线、高程检查，如发现偏差可采取纠正措施；3）合拢施工前应连续观测当地气温和梁长受温度影响的偏移值进行观测，根据观测值进行合龙施工计算，确定准确合龙温度、砼灌注时间合龙程序。（一般在连续3天观测后，选择在凌晨温度最低时刻、温度开始缓慢回升、开始浇筑边跨合拢段砼）； 4）安装边跨合拢段吊架（或利用挂篮）； 5）安装边跨合拢段钢筋及预应力管道；
6）安装边跨时，合拢口两侧悬臂端予以临时刚性连接（刚性支撑+临时预应力索），型钢支撑抵抗已成型梁段因升温膨胀产生的压应力，临时预应力索抵抗已成型梁段因降温产生的拉应力，做到“又拉又撑”；刚性支撑锁定后，应尽快张拉临时预应力索（锚下控制张拉力，按设计规定），形成支-拉锁定结构，施加预压重、再浇筑混凝土，灌注砼过程，逐步卸载灌注端的重量。 7）合拢口临时锁定后，应立即将合拢口一侧（即边跨现浇段梁端）的支座约束解除。使得梁的一侧能够在临时锁定装置连接下沿活动支座自由伸缩。（这一点很重要） 8）在边跨合拢段砼强度达到设计100%，张拉边跨合拢段第一批预应力束；其中利用作为临时锁定的4束，应在临时张拉力的基础上补充张拉至100%控制应力。其余是一次性张拉到位。 9）解除边跨合拢口临时锁定刚性支撑（合拢口临时锁定劲性骨架需在纵向预应力筋张拉后灌浆前拆除)；同时可拆除边跨现浇支架、模板、多余不用的挂篮；合拢段预应力孔道内压浆。 12）中跨合拢： 13、安装中跨合拢段吊架及模板；钢筋绑扎，预应力管道安装；在合拢口两端设置平衡配重，分三种情况： a:如果一个T构两端力矩平衡，则可按照合拢口重量的一半，在合拢口两侧压重。灌注砼过程，逐步卸载灌注端的重量。 b：如果因挂篮拆除、或者T构两端挂篮前移距离不一致等造成的不平衡力矩，需要在力矩小的一端进行平衡配重，具体配重量需要根据
