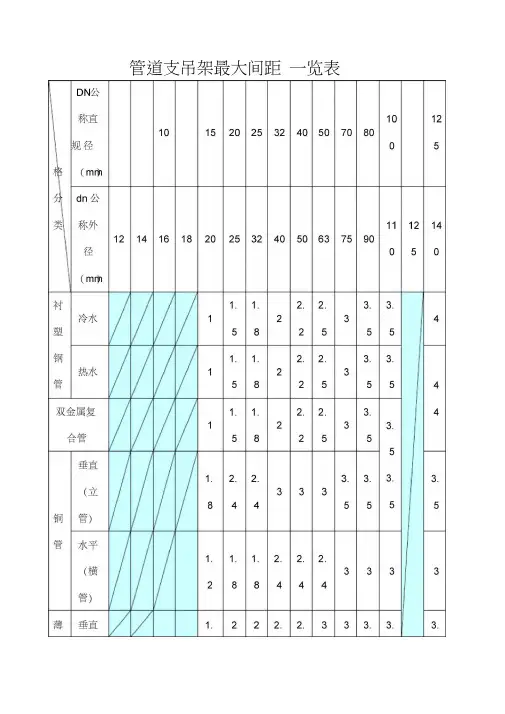

管道支吊架最大间距一览表
寸和型式应根据现场实际情况确定，支架上孔眼应采用钻床进行开孔，严禁使用电、气焊进行开孔。支架上孔眼的孔径比所穿螺栓直径大1～2mm为宜；支架上飞边毛刺要及时打磨掉，其端头要进行倒角处理。 支架上焊缝要饱满且无夹渣，除埋入砼中的部分外，应及时刷防锈漆做好防护处理。 支架安装时，成排支架一定要先放线后安装，并确保同层支架高度一致。立管支架一般要求以1.5～1.8m为宜。层高5m以上，平均设置两个管卡。 对干、立管支架安装定位,应考虑布置美观，管道支架的最大间距应符合下表的要求。 公称直径(mm) DN25 DN32 DN40 DN50 DN80 DN100 DN150 支架最大间距(m) 保温管道2.0 2.5 3.0 3.0 4.0 4.5 6.0 不保温管道3.5 4.0 4.5 5.0 6.0 6.5 8.0 管道支架在梁上安装时，膨胀螺栓位置应处于梁的中线以上，这样可以使管道对梁的外力，不落在梁弯矩最大的地方，管子与支架抱箍必须牢固美观，且接触紧密. 其实算支架是个施工经验活，管道不同的连接方式、不同的安装位置那么支架的样式会不同，安装间距也不同。 1、支架的样式：支架主要的样式有"门"型或“U”支架，也叫防晃支架（多用在DN100及以上的管径）、“L”型或“角尺”支架（多用在小管径及贴墙立管上）。
2、支架的间距：支架的最大间距是有规范的，这个你可以百度的，但实际安装时支架间距比规范要小，法兰连接、螺纹连接时的支架间距要比沟槽连接时大。以消防中最常见的沟槽为例：DN65~DN150的支架间距一般在4~4.5米左右（支架间距设置时跟梁的间跨有关，因支架经常贴梁边安装），DN25~DN50的支架间距一般在3~3.5米左右。 3、支架的选材：单根DN100、单根DN150的管道一般会选5#角钢或5#槽钢或6#槽钢；两根共用支架时会选8#或10#槽钢；三根管共用时会选10#或12#槽钢；DN50~DN80在喷淋中用量较小，DN65在消火栓中用量较多，一般按5#角钢考虑；DN25~DN40一般按3#或4#角钢考虑。 4、支架计算：支架计算时吊臂长度的确实是关键，所以要确定管道标高与楼板底标高（因消防管一般按贴梁底安装考虑，所以梁高很关键），一般地下室支架吊臂较长，楼层内稍短。 所以喷淋管支架大致估算：150 100 管按5#槽钢间距4.5米，“U”型支架，单个支架用材1.5米计，80 65 50 管按5#角钢间距4.5米，“U”型支架，单个支架用材1.5米计，40 32 25管按4#角钢间距3.5米，“L”型支架，单个支架用材1.2米
1、热力管道固定支架的间距: 热力管道固定支架的最大允许跨距可按下表执行<地沟或架空敷设>： 注：上述形式支架中未规定的及其它形式的支架请按国家相关规范执行; 热力管道支架及波纹膨胀器 为了保证工程质量，规范热力管道支架及膨胀器的制作、安装，特对本公司热力管道中常用的管道支架和膨胀器的制作、安装作如下规定: 一、滑动导向支架: 滑动导向支架用于只允许有轴向位移的场合，其对水平摩擦力无严格限制。安装参考图如下：
1、当管道DN＜100时，钢板A=6mm<厚>; B=8mm<厚>; C:角钢L40X40X5; 2、当管道200≥DN≥100时,钢板A=8～10mm<厚>; B=8～10mm<厚>; C:角钢L50X50X6; 3、当管道300≥DN＞200时，钢板A=10～12mm<厚>; B=10～12mm<厚>; C:角钢L63X63X8 4、当管道400≥DN＞300时，钢板A=10～12mm<厚>;B=12～14mm<厚>;C:角钢L63X63X10 5、H视管道保温厚度定为:50～150mm; 6、E视管道膨胀量定为:200～300mm;
7、热力管道滑动导向支架安装时，管托中心应向管道膨胀方向相反的方向偏移1/2位移量<与管架中心距>;见附图 8、支架采用焊接制作，其中：管托与管道间满焊<注意：管托与管架间不许点焊>级指示 9、支架在管道中安装时应严禁在距离支架50mm以内的管道上设置焊口。 10、管架制作安装完后，涂二道防锈底漆，二道面漆； 二、滑动支架： 滑动支架属活动支架中的一种，用于承受管道垂直荷载并允许有水平位 移，其对水平摩擦力无严格限制。 1、各材料规格、要求可按照上述滑动导向支架中的规定。 2、其安装参考图与上述滑动导向支架相同，仅没有其中的导向角钢C。 三、固定支架： 固定支架用于管道不允许有任何位移的的场合;
一、编制说明 管道安装在机电安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定机电公司管道支吊架的统一标准做法，目的使在机电公司的管道支架制安达到标准化，统一化。 二、角钢类支吊架的制安 1、倒吊式： 倒吊式支吊架材料适用表 吊架钢材适用管道倒吊钢板膨胀螺栓 L30×30×4≤DN25δ=6 100×100M8×80 L40×40×5DN32~DN50δ=8 110×110M10×85 2、龙门式
龙门式支吊架材料适用表 支架型材适用管道倒吊钢板膨胀螺栓L30×30×4≤DN25~DN40δ=6 100×100M8×80 L40×40×5DN50~DN150δ=8 110×110M10×85 3、单支角钢支架 单支角钢式支吊架材料适用表 支架型材适用管道膨胀螺栓备注L30×30×4≤DN25M8×80适用于Ⅰ型 30 5～10 （根据角钢大小而 选定，其余倒角类 同。）
L40×40×5DN32~DN80M10×85适用于Ⅰ型L50×50×6DN100~DN150M12×100适用于Ⅰ L30×30×4DN25~DN50M8×80适用于Ⅱ L40×40×5DN60~DN150M10×85适用于Ⅱ注：如≥DN200则用槽钢型支架。 4、水平式支架 I型：水平龙门式 20-30 Ⅱ型：水平单支角钢组合式 （两角钢距离可根据 水平长度移动准确后 焊接。） 水平式支架材料适用表 支架型材适用管道支架底板膨胀螺栓备注
第四章管道及配件 化工厂的各种管路通称为化工管道。无论数量、尺寸与型式如何，一般管路都由管子、管件、阀门、支吊架、仪表装置以及其它附件所组成。其作用是按生产工艺要求把有关的化工机器和设备以及仪表装置等连接起来，以输送各种介质。化工管道的种类繁多，其建设投资往往占化工厂全部建设投资的30％以上，但目前还没有统一的分类方法，习惯上按如下方法分类。 1.按管道在生产中的功能分类 （1）物料管道用来输送原料、半成品、成品或废料的管道。这是生产中的主要管道。 （2）辅助管道即用来输送辅助介质的管道。如加热用的蒸汽管路，冷却用的冷水管道，清洗物料用的清水管路和吹除用的压缩空气管路等等。 2.按管道的设计压力P（MPa）分类 （1）真空管道一般指P＜0的管道； （2）低压管道一般指0≤P≤的管道； （3）中压管道一般指＜P≤10的管道； （4）高压管道一般指10＜P≤100的管道； （5）超高压管道一般指P>100的管道。 3.按管道的工作温度分类 （1）低温管道一般指工作温度低于–20℃的管路； （2）常温管道一般指工作温度为–20—200℃的管路； （3）高温管道一般指工作温度高于200℃的管路。 4.按管道的材质分类 （1）金属管道金属管道的种类很多，主要有碳钢管道、铸铁管道、不锈钢管道和有色金属管道等； （2）非金属管道常用的非金属管道有塑料管道、陶瓷管道、玻璃管道、石墨管道等； （3）衬里管道常用的衬里管道有衬橡胶管道、衬铅管道和衬玻璃管道等。
第一节化工管路的标准化 1.公称直径 管子和管路附件的公称直径是为了设计、制造、安装和修理的方便而规定的一种标准直径。一般情况下，公称直径的数值既不是管子的内径，又不是管子的外径，而是与管子的内径相接近的整数。 表示，其后附加公称直径的数值。例如：公称直径为100毫米，公称直径用符号D N 用D 100表示。 N 2.公称压力 表示，其后公称压力是为了设计、制造和使用的方便而规定的一种标准压力，用P N 附加压力数值。例如：公称压力用表示。 第二节常用管材 化工生产中，常用管材的种类很多，按材料可分为金属管、非金属管和衬里管三大类。 管子的外径用字母D标志，其后附加外径数值，例如外径为108毫米的管子用D108表示。管子的内径用字母d标志，其后附加内径数值，例如内径为100毫米的管子用d100表示。 管子的规格一般用外径×壁厚表示。例如外径为108毫米，壁厚为4毫米的无缝钢管表示为：无缝钢管Φ108×4。 1.金属管 金属管在管路系统中应用极为广泛。现将几种常用的金属管简单介绍如下。（1）钢管 钢管可分为有缝钢管和无缝钢管两大类。 ①有缝钢管 有缝钢管又称为焊接钢管。分水?煤气钢管和电焊钢管两类。
管道支架的一般知识 一、对支架的认识 1、管道支架的设置对于管道设计来说是一项极为重要的工作，尤其对于那些高温高压、有毒可燃、强腐蚀性的管道。正确的支架设置可以满足管道强度和钢度的需要，同时能够有效的降低管道对机械设备产生较大的附加载荷，防止因管道的震动，位移等原因造成的泄露、爆炸等事故的发生，这样就可以有效的保护管道和设备管口，保障化工装置的正常生产运行。 2、管道支吊架是整个管道设计的难点,也是核心内容,但往往很多设计人员对这一点不是很重视,管道支吊架的设置得当如否,会影响整个管系的工作情况,甚至会涉及到安全问题,这是一个很值得注意的地方,特别是对于高温\高压和特别恶劣的工况下. 3、有一个老师就曾经说过 " 管道的工作总的来说就是管道应力分析工作,即支吊架的设计",他也承认这句话是有点遍面,但也说明管道支吊架的设置在管道工作中的重要性. 二、支架的定义 ?1、用于地上架空敷设管道支承的一种结构件。可以是钢制、砖、混凝土等。要求是稳固，可靠，所以基本用钢制。 ?2、支架的组成：总体分五部分，管道附着件、连接件、特殊功能件、辅助钢结构、生根部件。按形式分为固定支架、滑动支架、导向支架、滚动支架等。按敷设分为低（0-1米）、中（1-2米）、高（4.5-5.5米）支架。 ?3、重点研究2米以内的支架。 三、支架的类型和作用 ?1、管道的支架类型按支架的作用可以分为三大类：承重架、限制性支架和减振架。承重架有可分为滑动架、杆式吊架、恒力架和滚动支架。 ?限制性支架又可分为导向架、限位架和固定架。 ?管道设计人员最初配管时经常考虑的是一次应力问题，这个阶段主要考虑的支架为滑动架、导向架、固定架。 四、支架的选用原则 1、管道支架位置的确定 配管设计人员在管道布置的过程中，应同时考虑支架位置及设置的可能性、合理性、经济性等，这是管道与支架设计者的共同要求。管道支架位置的确定主要考虑下列八点： a 承重架距离应不大于支架的最大间距，有压力脉动的管道，要按所要求的管道固有频率来决定支架的间距，避免发生共振。 b 尽量利用已有的土建结构的构件支撑，及在管廊的梁柱上支撑，结合a的间距考虑。 c 做柔性分析的管道，支架位置根据分析决定，并考虑支撑的可能性。 d 在垂直管段弯头附近，或在垂直段重心以上做承重架，垂直段长时，可在下部增设导向架。 e 在集中荷载大的管道组成件附近设承重架。 f 尽量使设备接口的受力减小。如支架靠近接口，对接口不会产生较大热胀弯矩。 g 考虑维修方便，使拆卸管段时最好不需做临时支架。 h 支架的位置及类型应尽量减小作用力对被生根部件的不良影响。 2、滑动架 滑动架是在支承点的下方支承的托架，除垂直方向支撑力及水平方向摩擦力以外，没有任何阻力。滑动架是管道设计人员在没有提应力管系前最常用的支架。非应力管线除个别特殊的情况除外都可以使用滑动架进行支撑。 ?3、导向架 导向架是使管道只能沿轴向移动的支架，并阻止因弯矩或扭矩引起的旋转。由于结构的原因常兼有限制侧向线位移的作用。导向架就是在滑动架的基础上增加了管道的方向束缚，防止管线侧向位移等情况的发生。导向架一般设置在应力管线上，由应力专业对应力管系经过计算后给出。
管道支架安装规范要求及安装间距 在工程结构施工完毕以后,系统管道安装得第一步就就是管道支架得安装,管道支架得安装有着严格得规范要求,在搭建管道支架得过程中一定要严格按照规范要求来执行。管道支架又被称为管道支座、管部等,就是管道得制成结构，下面小编就为大家介绍一下管道支架安装规范要求及安装间距。 管道支架简介 管道支架就是用于地上架空敷设管道支承得一种结构件,分为固定支架、滑动支架、导向支架、滚动支架等。 管道支架在任何有管道敷设得地方都会用到,又被称作管道支座、管部等。它作为管道得支撑结构,根据管道得运转性能与布置要求,管架分成固定与活动两种。设置固定点得地方成为固定支架，这种管架与管道支架不能发生相对位移,而且,固定管架受力后得变形与管道补偿器得变形值相比，应当很小,因为管架要具有足够得刚度。设置中间支撑得地方采用活动管架,管道与管架之间允许产生相对位移,不约束管道得热变形。 管道支架安装规范 １、位置正确,埋设应平整牢固。 2、固定支架与管道接触应紧密，固定影牢固。
3、滑动支架应灵活,滑托与滑槽两侧应留有3至5毫米得间隙,纵向移动量应符合设计要求。 4、无热伸长管道得吊架、吊杆应垂直安装。 5、有热伸长管道得吊架、吊杆应向热膨胀得反方向偏移。 6、固定在建筑结构上得支、吊架不得影响结构得安全。 管道支架安装规范:管道支架安装要点 除埋地管道外，管道支架制作与安装就是管道安装中得第一道工序。固定支架必须严格安装在设计规定得位置,并与土建结构牢固结合，当固定支架得混凝土强度没有达到设计要求时,固定支架不得与管道固定，井应防止外力破坏。 支架在预制得混凝土墩上安装时,混凝土得抗压强度必须达到设计要求；滑动支架得滑板面露出混凝土表面得允许偏差为-2mm,支架得位置应正确,埋设平整、牢固,坡度符合设计规定,支架处不得有环焊缝。支架顶面高程允许偏差为-５～Omm，活动支座支承管道滑托得
支吊架的选用及设置原则 1.在进行管道设计时, 首先要考虑满足工艺要求, 还要考虑设备管道及其组成件的受力状况, 以保证安全运转。管道应力分析是涉及多学科的综合技术, 是管道设计的基础。在管道应力分析过程中, 正确设置支吊架是一项重要的工作。支吊架选型得当, 布置合理, 所设计的管系不仅美观, 而且经济安全。 1 作用 管道支吊架主要有以下几个方面的作用。 (1) 承受管道的重量荷载(包括自重、充水重、保温重等) 。 (2) 阻止管道发生非预期方向的位移。 (3) 控制摆动、振动或冲击。 2 位置及类型 管道支吊架的位置及其类型对已定管系的受力状态的影响很大, 主要有两个方面。 (1) 对管系的应力分布状态、最大应力值、管系的端点作用力和力矩有影响, 因为这种管系端点的荷载将会传递到与该管端相联接的设备上。因此, 支吊架设置得当, 能改善管系中的应力分布和端点受力以及力矩状况。因此, 管系的柔性不但受到管系形状的影响, 也受到所选定支吊架位置和类型的影响。 (2) 支吊架的设置非常灵活, 可变化的范围较大。支吊架的位置、数量和形式选择往往因人而异。对同一个管系存在着多种支吊架设置方案,不同的设置形式将反映出不同的应力分布,应力值及端点受力。因此, 在进行管道设计时,为使管系具有足够的柔性, 除了应注意管系走向和形状外, 支架位置和型式也是相当重要的。 211 间距支吊架间距尤其是水平管道的承重支吊架间距不得超过管道的允许跨距, 以控制其挠度不超限。一般连续敷设的管道允许跨距应按三跨连续梁承受均布荷载时的刚度条件计算, 按强度条件校验, 取刚度条件决定的跨距和强度条件决定的跨距中两者的小值。 212 柔性尽量利用管道的自支承作用, 少设置或不设置支架.要利用管系的自然补偿能力合理分配支吊架点和选择支吊架类型。 213 位移有管托的管道纵向位移不得超过管托的长度;管托长度应留足余量, 并排敷设的管道横向位移不得影响相邻管道。 214 生根条件
管道支架 定义：用于地上架空敷设管道支承的一种结构件。分为固定支架、滑动支架、导向支架、滚动支架等。简介：管道支架在任何有管道敷设的地方都会用到，又被称作管道支座、管部等。它作为管道的支撑结构，根据管道的运转性能和布置要求，管架分成固定和活动两种。设置固定点的地方成为固定支架，这种管架与管道支架不能发生相对位移，而且，固定管架受力后的变形与管道补偿器的变形值相比，应当很小，因为管架要具有足够的刚度。设置中间支撑的地方采用活动管架，管道与管架之间允许产生相对位移，不约束管道的热变形。 管道支架的分类及定义 按支架的作用分为三大类:承重架、限制性支架和减振架。 1承重架 : 用来承受管道的重力及其它垂直向下载荷的支架(含可调支架)。 a)滑动架:在支承点的下方支撑的托架,除垂直方向支撑力及水平方向摩擦力以外,没有其他任何阻力。 b)弹簧架:包括恒力弹簧架和可变弹簧架。 c )刚性吊架:在支承点的上方以悬吊的方式承受管道的重力及其他垂直向下的荷载,吊杆处于受拉状态。
d)滚动支架:采用滚筒支承,摩擦力较小。 2限制性支架:用来阻止、限制或控制管道系统位移的支架(含可调限位架)。 a)导向架:使管道只能沿轴向移动的支架,并阻止因弯矩或扭矩引起的旋转。 b)限位架:限位架的作用是限制线位移.在所限制的轴线上,至少有一个方向被限制。 c)定值限位架:在任何一个轴线上限制管道的位移至所要求的数值,称为定值限位架。 d)固定架:限制管道的全部位移。 3 减振架:用来控制或减小除重力和热膨胀作用以外的任何力(如物料冲击、机械振动、风力及地震等外部荷载)的作用所产生的管道振动的支架。 管道支架的一般知识 一、对支架的认识 1、管道支架的设置对于管道设计来说是一项极为重要的工作，尤其对于那些高温高压、有毒可燃、强腐蚀性的管道。正确的支架设置可以满足管道强度和钢度的需要，同时能够有效的降低管道对机械设备产生较大的附加载荷，防止因管道的震动，位移等原因造成的泄露、爆炸等事故的发生，这样就可以有效的保护管道和设备管口，保障化工装置的正常生产运行。

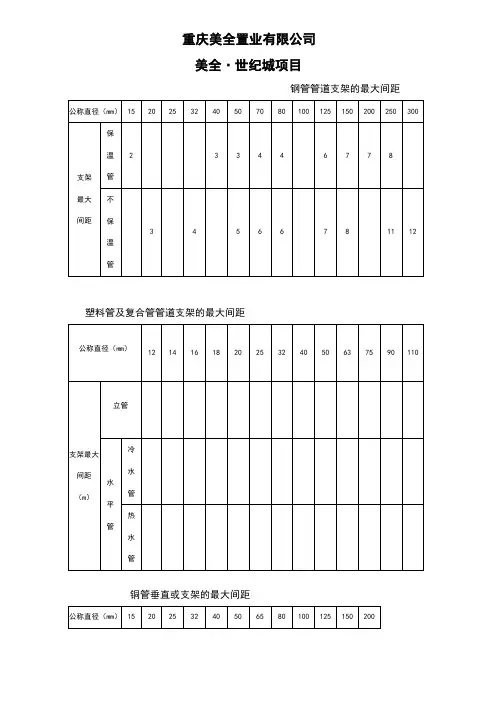

. 美全置业有限公司 美全·世纪城项目 钢管管道支架的最大间距 公称直径（ mm ） 15 20 25 32 40 50 70 80 100 125 150 200 250 300 保 温 2 2.5 2.5 2.5 3 3 4 4 4.5 6 7 7 8 8.5 支架 管 最大 不 间距 保 2.5 3 3.5 4 4.5 5 6 6 6.5 7 8 9.5 11 12 温 管 塑料管及复合管管道支架的最大间距 公称直径（ mm ） 12 14 16 18 20 25 32 40 50 63 75 90 110 立管 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.3 1.6 1.8 2.0 2.2 2.4 支架最大 冷 间距 水 0.4 0.4 0.5 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.35 1.55 （m ） 水 管 平 热 管 0.2 0.2 0.25 0.3 0.3 0.35 0.4 0.5 0.6 0.7 0.8 水 管 铜管垂直或支架的最大间距 公称直径（ mm ） 15 20 25 32 40 50 65 80 100 125 150 200 垂 支架 直 1.8 2.4 2.4 3.0 3.0 3.0 3.5 3.5 3.5 3.5 4.0 4.0 最大 管 间距 水 （ m ） 平 1.2 1.8 1.8 2.4 2.4 2.4 3.0 3.0 3.0 3.0 3.5 3.5 管 管端插入承口的深度
. 公称直 202532405075100125150径（mm ） 插入深 161922263144616980度（mm ） 排水塑料管道支吊架最大间距（单位：m） 管径（mm ）5075110125160立管 1.2 1.5 2.0 2.0 2.0横管0.50.75 1.10 1.30 1.6 室排水和雨水管道安装的允许偏差和检验方法 项允许偏差 项目检验方法次（mm ） 1坐标15 2标高+15横每 1m≯ 1用水准仪 铸铁管 管全长（ 25m 以上）≯25（水平纵管径小于或等尺）、直 于 100mm 1 横尺、拉线3每 1m 方管径大于和尺量检 钢管 100mm 1.5 查 向 弯全长管径小于或等 曲（25m 以于 100mm ≯25
中国石化集团兰州设计院标准 SLDI 333C06-2001 0 新制定全部顾英张彦天郑明峰2002.04.01 修改标记 简要说明 修改 页码 编制校核审核审定日期 2001-01-08 发布 2001-01-15 实施 中国石化集团兰州设计院 管道支吊架的布置规定
目录 一、总则 二、管道支吊架的布置 1. 一般规定
工作规定 中国石化集团兰州设计院 SLDI 333C06-2001 实施日期:2001-01-15 第 1 页 共 2 页 管道支吊架的 布置规定 一、总 则 1. 本通则适用于中石化兰州设计院工艺系统管道布置设计。 2. 本通则不适用于非金属管道、有色金属管道、地下给排水管道的布置设计。 3. 执行本通则时，尚应符合现行有关强制性标准规范的规定。 二、管道支吊架的布置 1. 一般规定 （1）管道支吊架应在管道的允许跨距内设置，并符合下列要求： A 、靠近设备； B 、设在集中荷载附近； C 、设在弯管和大直径三通式分支管附近； D 、宜利用建筑物、构筑物的梁、柱等设置支吊架的生根构件； E 、设在不妨碍管道与设备的连接和检修的部位。 (2)管道的支承点在垂直方向无位移时可采用刚性支吊架；有位移时应采用可变弹簧支吊架。位移量大时应采用恒力弹簧支吊架。 (3)水平敷设在支架上的有隔热层的管道应设置管托，当管道热胀量超过100mm 时，应选用加长管托。 (4)除下列情况外，应采用焊接型的管托和管吊： A 、管内介质温度等于或高于400℃的碳素钢材质的管道； B 、输送冷冻介质的管道； C 、输送浓碱液的管道； D 、合金钢材质的管道； E 、生产中需要经常拆卸检修的管道； F 、不易焊接施工的管道和不宜与管托、管吊直接焊接的管道。 （5）允许管道有轴向位移，而对横向位移需要加以限制时，在下列情况应设置导向支架： A 、安全阀出口的高速放空管道和可能产生振动的两相流管道；
浅谈管道门字型支吊架的设计及计算 【文 摘】 用来支撑管道的结构叫管道支吊架，管道在敷设时都必须对管子进 行固定或支承，固定或支承管子的构件是支吊架。在机电工程里，管道支架是分布广、数量大、种类繁多的安装工事，同时管道支吊架的设计和安装对管道及其附件施工质量的好坏取决定性作用。如何采用安全适用、经济合理、整齐美观的管道支吊架是机电安装工程的一个重点。 【关键词】 管道布置 管道跨距 管架分析 管架内力计算 一、 管道的布置 对管道进行合理的深化和布置是管道支吊架设计的前提条件。欲设计安全使用、经济合理、整洁美观的管道支吊架，首先需对管道进行合理的布置，其布置不得不考虑以下参数： 1. 管道布置设计应符合各种工艺管道及系统流程的要求； 2. 管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维 修等方面的要求，并力求整齐美观； 3. 在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调； 4. 管道宜集中成排布置，成排管道之间的净距（保温管为保温之间净距） 不应小于50mm 。 5. 输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布 置，应符合设备布置设计的要求，并力求短而直，切勿交叉； 6. 地上的管道宜敷设在管架或管墩上，在管架、管墩上布置管道时，宜使 管架或管墩所受的垂直荷载、水平荷载均衡； 7. 管道布置应使管道系统具有必要的柔性，在保证管道柔性及管道对设备、 机泵管口作用力和力矩不超出过允许值的惰况下，应使管道最短，组成件最少； 8. 应在管道规划的同时考虑其支承点设置，并尽量将管道布置在距可靠支 撑点最近处，但管道外表面距建筑物的最小净距不应小于100mm ，同时应尽量考虑利用管道的自然形状达到自行补偿； 9. 管道布置宜做到“步步高”或“步步低”，减少气袋或液袋。不可避免 时应根据操作、检修要求设置放空、放净。 二、 管架跨距 管架的跨距的大小直接决定着管架的数量。跨距太小造成管架过密，管架数量增多，费用增高，故需在保证管道安全和正常运行的前提下，尽可能增大管道的跨距，降低工程费用。但是管架跨距又受管道材质、截面刚度、管道其它作用何载和允许挠度等的影响，不可能无限的扩大。所以设计管道的支吊架应先确定管架的最大跨距，管架的最大允许跨距计算应按强度和刚度两个条件分别计算，取其小值作为推荐的最大允许跨距。 1. 按强度条件计算的管架最大跨距的计算公式： []t W q L δφ124 .2max =
1、热力管道固定支架的间距 热力管道固定支架的最大允许跨距可按下表执行<地沟或架空敷设>: 注：上述形式支架中未规定的及其它形式的支架请按国家相关规范执行 详细如下：热力管道支架间距与安装方式 热力管道支架及波纹膨胀器 为了保证工程质量，规范热力管道支架及膨胀器的制作、安装，特对本公司热力管道中常用的管道支架和膨胀器的制作、安装作如下规定： 一、滑动导向支架： 滑动导向支架用于只允许有轴向位移的场合，其对水平摩擦力无严格限制。安装参考图如下：
1、当管道DN: 100 时，钢板A=6mm<>; B=8mm焊>;C:角钢L40X40X5; 2、当管道200A DN= 100 时，钢板A=8?10mm厚>;B=8 ?10mm<>； C:角钢L50X50X6; 3、当管道300A DN>200 时，钢板A=1卜12mm<>; B=10 ?12mm<>; C:角钢L63X63X8 4、当管道400A DN>300 时，钢板A=1卜12mm厚>;B=12?14mm<>;C:角钢L63X63X10 5、H视管道保温厚度定为:50?150mm; 6、E视管道膨胀量定为:200?300mm; 7、热力管道滑动导向支架安装时，管托中心应向管道膨胀方向相反的方向偏移1/2位移量＜与管架中心距＞;见附图 8、支架采用焊接制作，其中：管托与管道间满焊＜注意：管托与管架间不许点焊＞级指示 9、支架在管道中安装时应严禁在距离支架50mnmZ内的管道上设置焊口。 10、管架制作安装完后，涂二道防锈底漆，二道面漆； 二、滑动支架： 滑动支架属活动支架中的一种，用于承受管道垂直荷载并允许有水平位 移，其对水平摩擦力无严格限制。 1、各材料规格、要求可按照上述滑动导向支架中的规定。 2、其安装参考图与上述滑动导向支架相同，仅没有其中的导向角钢C
给水给排水管道支吊架规范 1、钢管管道支架的最大间距 公称直径(mm) 15 20 25 32 40 50 70 80 100 125 150 200 250 300 支架最大间距保温管 2 2.5 2.5 2.5 3 3 4 4 4.5 6 7 7 8 8.5 不保温管 2.5 3 3.5 4 4.5 5 6 6 6.5 7 8 9.5 11 12 2、塑料管及复合管管道支架的最大间距 公称直径(mm) 12 14 16 18 20 25 32 40 50 63 75 90 110 支架最大间距立管 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.3 1.6 1.8 2.0 2.2 2.4 水平管冷水管 0.4 0.4 0.5 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.35 1.55 水平管热水管 0.2 0.2 0.25 0.3 0.3 0.35 0.4 0.5 0.6 0.7 0.8 3 3 3、铜管垂直水平安装的支架间距 公称直径(mm) 15 20 25 32 40 50 65 80 100 125 150 200 支架最大间距垂直管 1.8 2.4 2.4 3.0 3.0 3.0 3.5 3.5 3.5 3.5 4 4水平管 1.2 1.8 1.8 2.4 2.4 2.4 3.0 3.0 3.0 3.0 3.5 3.5 采暖,给水及热水供应系统的金属管道立管管卡安装应符合下列规定: 1、楼层高度小于或等于5m,每层必须安装1个。 2、楼层高度大于5m,每层不得少于2个。
3、管卡安装高度,距地面应为1.5~1.8m,2个以上管卡应匀称安装,同一房间管卡应安装在同一高度上。
不知道大家在刚开始记忆规范、图集的时候有没有觉得特别的费劲,这个尺寸,那个数值的,为了方便大家记忆管道距墙距离,给大家找了一些资料,做了下汇总！并都标明了出处了！有需要的收藏！ 1、管与管及与建筑构件之间的最小净距 《建筑施工手册》第四版,缩印版,第1500页(网上可下载到,大约100Mb)或《水暖工长速查》第119页(杨磊主编化学工业出版社 2010年7月第1版) 管井管道: 敷设在管井内的管道,管道表面(有防结露保温时按保温层表面计)与周围墙面的净距不宜小于50mm。
《建筑施工手册》第四版,缩印版,第1504页 2、水暖管离墙距离 水暖管离墙距离:标准图规定给水、热水、采暖管(DN15~DN32)中心起距墙表面50mm为宜,DN40以上取60mm为宜。因为距离过近,立管阀门安装不便,有时需要破坏墙面才能将阀门装上;距离过远则影响美观,且占用空间(其她管道也一样—清秋怀远)。均采用管外皮距墙表面30mm;而对于排水管,由于打口所需,采用承口距墙表面50mm。 《给水排水及采暖工程现场施工处理方法与技巧》,第39页 3、排水柔性接口铸铁管离墙距离 当管道沿墙或墙角敷设时,应保证管道及附件的安装及检修距离,管道与墙体面层净距一般为40~60mm,管道及附件不得入墙,其卡箍与法兰压盖的螺栓位置应调整至墙(角)的外侧,以便于拧紧螺栓。 《排水柔性接口铸铁管技术规程》(DB11/T364-2006,北京地方标准,可在百度文库下载到),第6页 4、立管管外皮距建筑装饰面的间距(mm)(明装给水立管) 管径 32以下 32~50 65~100 125~150
间距 20~25 25~30 30~50 60 《建筑给排水及采暖工程施工工艺标准》(DBJ/T61-38-2005)第42页; (此书为陕西地方标准,可在百度文库下载到) 采暖干管距墙尺寸: 供水干管沿内墙架空敷设,当管径＜DB80时,供水干管距墙尺寸为150mm;当管径≥DB80时,供水干管距墙尺寸为180mm。回水干管在室内地坪以上沿内墙敷设时,当管径＜DN80时,回水干管距墙尺寸为50mm;当管径≥DN80时,回水干管距墙尺寸为65mm。 《建筑给排水及采暖工程施工工艺标准》(DBJ/T61-38-2005)第189页 采暖立管距墙尺寸: 当设计采用单立管安装时,立管中心距后墙尺寸为50mm,如仅后墙有一组散热器(一臂形)时,则立管中心距侧墙尺寸为65mm;如后墙与侧墙另一侧各有一组散热器(双臂形)时,距侧墙尺寸仍为65mm;如后墙与侧墙同侧有散热器(直角形)时,距侧墙尺寸为200mm;如后侧、侧墙同侧与另一侧各有一组散热器(丁字形)时,距侧墙尺寸为300mm。 立管之间距离:
管道施工基础知识点汇总 第一章管道施工图识读 1. 设计规范要求，暖气支管不得小于DN20。 2.保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。一般吊顶里的管道均需保温。 给水：暗敷防结露保温;明敷穿越门厅、卧室和客厅过门处必须做防结露保温。排水：暗敷做防结露保温;明敷公共厕所座便上反水弯必须做。 管井里除消防、喷洒管道管道外均做保温。 3. 镀锌钢管连接方式：《DN100丝接，>DN100可焊接(需防腐)，可法兰焊接(需二次镀锌)，少量可丝扣法兰连接。 4. 管道外皮距墙距离为25-50mm。 5. 采暖干管接立管时，当立管直线管段<15m时，采用2个90。弯头，当直线管段>15m时采用3个90。弯头。 6. 施工时，排水管宁高勿低，地漏宁低勿高。 7. 标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。 8. 暖气片中应与窗同轴。 9. 闸阀：开关作用，阻力系数0.5;截止阀：调节开关作用，阻力系数19。 10. 补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。
11. 集气罐：干管末端，其管径为末端管道直径的4-6倍。膨胀水箱：稳压、排气、容纳膨胀水、信号作用。气压罐：稳压、排气。 膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。 集气罐安装位置：管道接口距集气罐上端2/3，距下端1/3。 12. 按照标准图集，掌握热媒入口情况。 13. PP-R管可以套用铝塑复合管或给水U-PVC管道定额。 14. (1)刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管 Ⅰ型防水套管适用于铸铁管和非金属管;Ⅱ型防水套管适用于钢管;Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。 (2)柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。 一般管道穿外墙的管道加防水套管。穿水池的管道采用柔性防水套管。 若室外水位高采用柔性防水套管，若室外水位低采用刚性防水套管。 15. 一般水表管径比管道管径小一号。 16. 给水支管上凡是接两个以上供水点，支管均加活接头和法兰。若支管接水表除外。 17. 规定：洗脸盆(洗菜盆)上边缘距地800mm. 水嘴距脸盆上边缘200mm. 拖布池水嘴距拖布池上边缘300mm 座便给水距地250mm 脸盆给水距地450mm 18. 立管出地面时必须加阀门和活接头。
消防管道支架设置的高度和间距，应符合设计要求和施工规范的要求。支架的尺寸和型式应根据现场实际情况确定，支架上孔眼应采用钻床进行开孔，严禁使用电、气焊进行开孔。支架上孔眼的孔径比所穿螺栓直径大1～2mm为宜；支架上飞边毛刺要及时打磨掉，其端头要进行倒角处理。 支架上焊缝要饱满且无夹渣，除埋入砼中的部分外，应及时刷防锈漆做好防护处理。 支架安装时，成排支架一定要先放线后安装，并确保同层支架高度一致。立管支架一般要求以1.5～1.8m为宜。层高5m以上，平均设置两个管卡。 对干、立管支架安装定位,应考虑布置美观，管道支架的最大间距应符合下表的要求。 公称直径(mm) DN25 DN32 DN40 DN50 DN80 DN100 DN150 支架最大间距(m) 保温管道2.0 2.5 3.0 3.0 4.0 4.5 6.0 不保温管道3.5 4.0 4.5 5.0 6.0 6.5 8.0 管道支架在梁上安装时，膨胀螺栓位置应处于梁的中线以上，这样可以使管道对梁的外力，不落在梁弯矩最大的地方，管子与支架抱箍必须牢固美观，且接触紧密. 其实算支架是个施工经验活，管道不同的连接方式、不同的安装位置那么支架的样式会不同，安装间距也不同。 1、支架的样式：支架主要的样式有"门"型或“U”支架，也叫防晃支架（多用在DN100及以上的管径）、“L”型或“角尺”支架（多用在小管径及贴墙立管上）。 2、支架的间距：支架的最大间距是有规范的，这个你可以百度的，但实际安装时支架间距比规范要小，法兰连接、螺纹连接时的支架间距要比沟槽连接时大。以消防中最常见的沟槽为例：DN65~DN150的支架间距一般在4~4.5米左右（支架间距设置时跟梁的间跨有关，因支架经常贴梁边安装），DN25~DN50的支架间距一般在3~3.5米左右。 3、支架的选材：单根DN100、单根DN150的管道一般会选5#角钢或5#槽钢或6#槽钢；两根共用支架时会选8#或10#槽钢；三根管共用时会选10#或12#槽钢；DN50~DN80在喷淋中用量较小，DN65在消火栓中用量较多，一般按5#角钢考虑；DN25~DN40一般按3#或4#角钢考虑。 4、支架计算：支架计算时吊臂长度的确实是关键，所以要确定管道标高与楼板底标高（因消防管一般按贴梁底安装考虑，所以梁高很关键），一般地下室支架吊臂较长，楼层内稍短。所以喷淋管支架大致估算：150 100 管按5#槽钢间距4.5米，“U”型支架，单个支架用材1.5米计，80 65 50 管按5#角钢间距4.5米，“U”型支架，单个支架用材1.5米计，40 32 25管按4#角钢间距3.5米，“L”型支架，单个支架用材1.2米
管道支架知识介绍 简介：管道支架在任何有管道敷设的地方都会用到，又被称作管道支座、管部等。它作为管道的支撑结构，根据管道的运转性能和布置要求，管架分成固定和活动两种。设置固定点的地方成为固定支架，这种管架与管道支架不能发生相对位移，而且，固定管架受力后的变形与管道补偿器的变形值相比，应当很小，因为管架要具有足够的刚度。设置中间支撑的地方采用活动管架，管道与管架之间允许产生相对位移,不约束管道的热变形。 定义：用于地上架空敷设管道支承的一种结构件。分为固定支架、滑动支架、导向支架、滚动支架等。 管道支架的分类及定义 按支架的作用分为三大类:承重架、限制性支架和减振架。 1承重架:用来承受管道的重力及其它垂直向下载荷的支架(含可调支架)。 a)滑动架:在支承点的下方支撑的托架,除垂直方向支撑力及水平方向摩擦力以外,没有其他任何阻力。 b)弹簧架:包括恒力弹簧架和可变弹簧架。 c)刚性吊架:在支承点的上方以悬吊的方式承受管道的重力及其他垂直向下的荷载,吊杆处于受拉状态。 d)滚动支架:采用滚筒支承,摩擦力较小。 2限制性支架:用来阻止、限制或控制管道系统位移的支架(含可调限位架)。 a)导向架:使管道只能沿轴向移动的支架,并阻止因弯矩或扭矩引起的旋转。 b)限位架:限位架的作用是限制线位移.在所限制的轴线上,至少有一个方向被限制。 c)定值限位架:在任何一个轴线上限制管道的位移至所要求的数值,称为定值限位架。 d)固定架:限制管道的全部位移。 3减振架:用来控制或减小除重力和热膨胀作用以外的任何力(如物料冲击、机械振动、风力及地震等外部荷载)的作用所产生的管道振动的支架。 管道支架的一般知识 对支架的认识 1、管道支架的设置对于管道设计来说是一项极为重要的工作，尤其对于那些高温高压、有毒可燃、强腐蚀性的管道。正确的支架设置可以满足管道强度和
支架设置的高度和间距，应符合设计要求和的要求。支架的尺寸和型式应根据现场实际情况确定，支架上孔眼应采用钻床进行开孔，严禁使用电、气焊进行开孔。支架上孔眼的孔径比所穿螺栓直径大1～2mm为宜；支架上飞边毛刺要及时打磨掉，其端头要进行处理。 支架上焊缝要饱满且无夹渣，除埋入砼中的部分外，应及时刷防锈漆做好防护处理。支架安装时，成排支架一定要先放线后安装，并确保同层支架高度一致。立管支架一般要求以～为宜。层高5m以上，平均设置两个管卡。 对干、立管支架安装定位,应考虑布置美观，的最大间距应符合下表的要求。(mm) DN25 DN32 DN40 DN50 DN80 DN100 DN150 支架最大间距(m) 不 在梁上安装时，位置应处于梁的中线以上，这样可以使管道对梁的外力，不落在梁弯矩最大的地方，管子与支架抱箍必须牢固美观，且接触紧密. 其实算支架是个施工经验活，管道不同的连接方式、不同的安装位置那么支架的样式会不同，安装间距也不同。
1、支架的样式：支架主要的样式有"门"型或“U”支架，也叫防晃支架（多用在DN100及以上的管径）、“L”型或“角尺”支架（多用在小管径及贴墙立管上）。 2、支架的间距：支架的最大间距是有规范的，这个你可以百度的，但实际安装时支架间距比规范要小，、时的支架间距要比时大。以消防中最常见的沟槽为例： DN65~DN150的支架间距一般在4~米左右（支架间距设置时跟梁的间跨有关，因支架经常贴梁边安装），DN25~DN50的支架间距一般在3~米左右。 3、支架的选材：单根DN100、单根DN150的管道一般会选5#角钢或5#槽钢或6#槽钢；两根共用支架时会选8#或10#槽钢；三根管共用时会选10#或12#槽钢；DN50~DN80在喷淋中用量较小，DN65在消火栓中用量较多，一般按5#角钢考虑；DN25~DN40一般按3#或4#角钢考虑。 4、支架计算：支架计算时吊臂长度的确实是关键，所以要确定管道标高与楼板底标高（因消防管一般按贴梁底安装考虑，所以梁高很关键），一般地下室支架吊臂较长，楼层内稍短。 所以喷淋管支架大致估算：150 100 管按5#槽钢间距米，“U”型支架，单个支架用材米计，80 65 50 管按5#角钢间距米，“U”型支架，单个支架用材米计，40 32 25管按4#角钢间距米，“L”型支架，单个支架用材米
7 支吊架制作与安装 7．1 一般规定 7．1．1 支、吊架的固定方式及配件的使用应满足设计要求，并应符合下列规定： 1 支、吊架应满足其承重要求； 2 支、吊架应固定在可靠的建筑结构上，不应影响结构安全； 3 严禁将支、吊架焊接在承重结构及屋架的钢筋上； 4 埋设支架的水泥砂浆应在达到强度后，再搁置管道。 7．1．2 支、吊架的预埋件位置应正确、牢固可靠，埋入结构部分应除锈、除油污，并不应涂漆，外露部分应做防腐处理。 7．1．3 空调风管和冷热水管的支、吊架选用的绝热衬垫应满足设计要求，并应符合下列规定： 1 绝热衬垫厚度不应小于管道绝热层厚度，宽度应大于支、吊架支承面宽度，衬垫应完整，与绝热材料之间应密实、无空隙； 2 绝热衬垫应满足其承压能力，安装后不变形； 3 采用木质材料作为绝热衬垫时，应进行防腐处理； 4 绝热衬垫应形状规则，表面平整，无缺损。 7．1．4 支、吊架制作与安装的成品保护措施应包括下列内容： 1 支、吊架制作完成后，应用钢刷、砂布进行除锈，并应清除表面污物，再进行刷
漆处理； 2 支、吊架明装时，应涂面漆； 3 管道成品支、吊架应分类单独存放，做好标识。 7．1．5 支、吊架制作与安装的安全和环境保护措施应包括下列内容： 1 支、吊架安装进行电锤操作时，严禁下方站人； 2 安装支、吊架用的梯子应完好、轻便、结实、稳固，使用时应有人扶持； 3 脚手架应固定牢固，作业前应检查脚手板的固定。 7．2 支吊架制作 7．2．1 支、吊架制作前应具备下列施工条件： 1 支、吊架的形式及制作方法已明确，采用的技术标准和质量控制措施文件齐全； 2 加工场地环境满足作业条件要求； 3 型钢及附属材料进场检验合格； 4 加工机具准备齐备，满足制作要求。 7．2．2 支、吊架制作应按下列工序(图7．2．2)进行。
