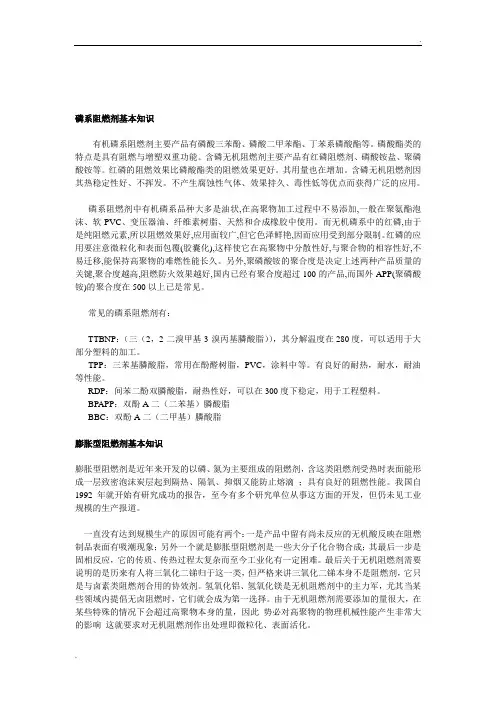

磷系阻燃剂基本知识
有机磷系阻燃剂主要产品有磷酸三苯酚、磷酸二甲苯酯、丁苯系磷酸酯等。磷酸酯类的特点是具有阻燃与增塑双重功能。含磷无机阻燃剂主要产品有红磷阻燃剂、磷酸铵盐、聚磷酸铵等。红磷的阻燃效果比磷酸酯类的阻燃效果更好。其用量也在增加。含磷无机阻燃剂因其热稳定性好、不挥发。不产生腐蚀性气体、效果持久、毒性低等优点而获得广泛的应用。
磷系阻燃剂中有机磷系品种大多是油状,在高聚物加工过程中不易添加,一般在聚氨酯泡沫、软PVC、变压器油、纤维素树脂、天然和合成橡胶中使用。而无机磷系中的红磷,由于是纯阻燃元素,所以阻燃效果好,应用面较广,但它色泽鲜艳,因而应用受到部分限制。红磷的应用要注意微粒化和表面包覆(胶囊化),这样使它在高聚物中分散性好,与聚合物的相容性好,不易迁移,能保持高聚物的难燃性能长久。另外,聚磷酸铵的聚合度是决定上述两种产品质量的关键,聚合度越高,阻燃防火效果越好,国内已经有聚合度超过100的产品,而国外APP(聚磷酸铵)的聚合度在500以上已是常见。
常见的磷系阻燃剂有：
TTBNP：（三（2，2-二溴甲基-3-溴丙基膦酸脂）），其分解温度在280度，可以适用于大部分塑料的加工。
TPP：三苯基膦酸脂，常用在酚醛树脂，PVC，涂料中等。有良好的耐热，耐水，耐油等性能。
RDP：间苯二酚双膦酸脂，耐热性好，可以在300度下稳定，用于工程塑料。
BPAPP：双酚A二（二苯基）膦酸脂
BBC：双酚A二（二甲基）膦酸脂
膨胀型阻燃剂基本知识
膨胀型阻燃剂是近年来开发的以磷、氮为主要组成的阻燃剂，含这类阻燃剂受热时表面能形成一层致密泡沫炭层起到隔热、隔氧、抑烟又能防止熔滴；具有良好的阻燃性能。我国自1992年就开始有研究成功的报告，至今有多个研究单位从事这方面的开发，但仍未见工业规模的生产报道。
一直没有达到规模生产的原因可能有两个：一是产品中留有尚未反应的无机酸反映在阻燃制品表面有吸潮现象；另外一个就是膨胀型阻燃剂是一些大分子化合物合成；其最后一步是固相反应，它的传质、传热过程太复杂而至今工业化有一定困难。最后关于无机阻燃剂需要说明的是历来有人将三氧化二锑归于这一类，但严格来讲三氧化二锑本身不是阻燃剂，它只是与卤素类阻燃剂合用的协效剂。氢氧化铝、氢氧化镁是无机阻燃剂中的主力军，尤其当某些领域内提倡无卤阻燃时，它们就会成为第一选择。由于无机阻燃剂需要添加的量很大，在某些特殊的情况下会超过高聚物本身的量，因此势必对高聚物的物理机械性能产生非常大的影响这就要求对无机阻燃剂作出处理即微粒化、表面活化。
微粒化的目的是让它们在高聚物中分散均匀在体相中处处起到阻燃作用。实验证明要达到同一阻燃标准，微粒化可适当减少用量。另外表面活化就是为了使无机阻燃剂与高聚物之间相容性好这样可以减轻由于大量无机阻燃剂加入而使高聚物本身机械强度的下降。最近有些文章谈及无机纳米粒子的阻燃优越性。我们的工作经验认为这些纳米粒子的添加或许对改善机械强度有好处但对阻燃性能不会有太大影响。因为无机阻燃剂阻燃机理是通过受热分解释放水蒸气来降低体系温度同时水蒸气又稀释了可燃性气体来达到阻燃效果它是以水蒸气的量来决定它的阻燃效果因此与阻燃剂的量有关与阻燃剂是否纳米粒子无关一般来讲无机阻燃剂的粒径分布在2-5缪米之间已足矣。
阻燃剂知识普及
1 十溴二苯醚
十溴二苯醚使用量在溴系阻燃剂中使用量最大。由于十溴二苯醚的生产在很长时间内不会停止，在我国其生产量年递增速率最快，预计今年将生产近二万五千吨。由于出口量不会发生明显的变化，因此，十溴二苯醚将面临供大于求的局面。目前国产的十溴二苯醚的品质与进口产品相比，缺点在于游离溴含量较多，铁杂质含量高以及长期储存稳定性较差。尽管作了一些改进，但还需做好产品后处理，才能在品质上与进口产品媲美。
2 八溴醚
我国八溴醚的质量基本上与国外相当，但要注意改进产品的形状，国外已从传统的粉末状改变为颗粒状，近两年来国内主要厂家也已生产出颗粒状八溴醚，取得可喜进步。
3 六溴环十二烷
六溴环十二烷的热稳定性影响到它在阻燃制品加工过程中的使用效果。但耐热型六溴环十二烷在一般高聚物加工温度时能保持稳定的结构，并且一旦燃烧不会产生太多的烟雾。此外，六溴环十二烷的粒径分布应在较稳定的范围内，过大的粒径分布会影响它的使用效果，这是我国六溴环十二烷要改进的方面。
4 四溴双酚A
我国生产的反应型阻燃剂主要品种为四溴双酚A。如果用进口的双酚A通过溴化来制成产品，往往质量要高于用国产双酚A原料的产品，但耐喷霜性、耐热性、加工性和卫生安全性高的四溴双酚A衍生物，如四溴双酚A碳酸酯齐聚物等目前国内还没有生产。
5 十溴二苯乙烷
由于十溴二苯醚之争，迫使国内外阻燃研究领域的科研人员寻找它的替代品。美国雅宝公司首先推出的十溴二苯乙烷且生产工艺已日趋完善。在我国，十溴二苯乙烷已于2002年年底以工业规模试验成功，今年已开始批量投入市场。十溴二苯乙烷与十溴二苯醚的分子量和含溴量相当，因此阻燃性能基本一致，然而十溴二苯乙烷的耐热性、耐光性以及不易渗析的特点都优于十溴二苯醚，最可贵的是其阻燃的塑料可以回收使用，这是许多溴系阻燃剂所不具备的特点。此外，它的使用不会产生议论纷纷的多溴代二恶瑛的问题。因此，十溴二苯乙烷的研制成功，颇受国内阻燃材料生产厂家的欢迎。由于它可以取代国外同类产品，迫使国外产品在中国市场的销售价格大大降低(降幅达50%)，目前的价格仅比十溴二苯醚高出3000元/吨。十溴二苯乙烷以其优良的性能，在阻燃剂市场非常具有竞争力，是一种有广泛
应用前景的阻燃剂。
6 溴化环氧树脂
阻燃用溴化环氧树脂的研制成功使热固性树脂的阻燃技术有了最佳的选择。以前我国生产的溴化环氧树脂含溴量低、分子量小，是作为绝缘灌封材料，大多数用于覆铜板行业。而去年研制成功的阻燃用溴化环氧树脂是与前者结构不同的含溴量高、分子量大的含溴环氧聚合物阻燃剂，是一种白色或者近白色粉末，具有较高的热稳定性和热老化性能、良好的加工性、无喷霜现象(无渗析)、紫外稳定性较高且无腐蚀性。
根据不同用户的需要，它可以合成为分子量不同（分子量为6000左右、10000左右、20000左右、30000左右)的产品，根据被阻燃处理对象高聚物的分子量来选择相匹配的溴化环氧树脂，可达到最佳的阻燃效果以及优良的综合性能。目前，该产品在我国的生产替代了国外同类产品，迫使国外同类产品在中国的销售价格下调。
磷系阻燃剂研究新进展 鹿海军 马晓燕 颜红侠(西北工业大学化工系,西安710072) 摘 要 简述了阻燃剂的阻燃作用机理,综述了协同型、膨胀型、多功能型以及红磷类磷 系阻燃剂在近几年的研究、应用、进展状况。 关键词 阻燃机理,磷系阻燃剂,研究进展 R ecent progress in phosphorus flame retardants Lu Haijun Ma Xiaoyan Yan Hongxia (Department of Chemical Engineering ,North Western Polytechnical University ,Xi ’an 710072)Abstract This paper describes the mechanism of phosphorus flame retardants in brief.The progress and applica 2 tion of synergistic ,intumescent ,multifunctional and red phosphorus flame retardants are also reviewed. K ey w ords mechanism of flame retardation ,phosphorus flame retardants ,research progress 随着合成材料的广泛应用,阻燃剂的消耗量日益增加,目前已成为塑料助剂中仅次于增塑剂的第 二大品种。阻燃剂种类繁多,其中,磷系阻燃剂是各类阻燃剂中最复杂,也是研究较充分的一类[1～4]。磷系阻燃剂大都具有低烟、无毒、低卤、无卤等优点,符合阻燃剂的发展方向,具有很好的发展前景。特别是1986年瑞士的研究机构发现了卤系阻燃剂的二 英(Dioxins )问题,即多溴二苯醚及其阻燃的高聚物在510℃～630℃下热分解产生有毒的多溴二苯并二 烷(PBDD )和多溴二苯并呋喃(PBDF ),这就给卤系阻燃剂的发展带来严峻的挑战,并促使研究人员去开发低卤无卤新产品以减少对环境的影响。磷系阻燃剂的用量因此获得高速增长,1993年日本磷系阻燃剂消耗量为01931万t ,而1995年则达1197万t ,增长了1倍多[5]。美国1993年消耗量为017716万t ,而1998年则达517658万t ,增长了近615倍[6]。随着合成工艺的不断改进,合成方法的不断完善,合成出的新型磷系阻燃剂种类也在不断增加。其中报道较多的是磷酸酯类、聚磷酸铵类以及红磷等[7～13]。本 文就阻燃作用机理及当前磷系阻燃剂的研究热点作一简单综述。 1 磷及磷化合物阻燃机理 磷及磷化合物很早就被用作阻燃剂使用,对它的阻燃机理研究得也较早。起初发现使用含磷阻燃剂的材料引燃时会生成很多焦炭,并减少了可燃性挥发性物质的生成量。燃烧时阻燃材料的热失重大大降低,但阻燃材料燃烧时的烟密度比未阻燃时增加。根据上面的事实提出了一些阻燃机理。从磷化合物在不同反应区内所起阻燃作用可分为凝聚相中阻燃机理和蒸汽相中阻燃机理[14]。 加入含磷阻燃剂的聚合物燃烧时,磷化合物受热分解,发生如下变化: 磷化合物加热 磷酸加热 偏磷酸加热 聚偏磷酸聚偏磷酸是不易挥发的稳定化合物,覆盖在聚合物表面形成一个保护层,起到阻燃作用。另外,由于磷酸和聚偏磷酸具有较强的脱水性,使聚合物表面形成碳化膜而起到阻燃作用。这是磷系阻燃剂在聚 作者简介:鹿海军,男,1975年生,研究生,硕士,主要从事高分子材料改性方面的研究。 第29卷第12期 化工新型材料 Vol 129No 112 2001年12月 N EW CHEMICAL MA TERIAL S Dec 12001
V o l.14高分子材料科学与工程N o.4 1998年7月PO LYM ER M A T ER I A LS SC I EN CE AND ENG I N EERI NG Ju l.1998氮系阻燃剂MCA阻燃尼龙6的机理研究 彭治汉 邓向阳* (岳阳石油化工总厂研究院,岳阳,414014) 摘要 采用热失重(T G)、差热分析(D T A)等热分析方法和红外光谱热示踪法研究了氮系阻燃剂M CA对尼龙6热氧降解行为的影响及其作用本质。结果表明M CA改变了尼龙6热氧降解的历程,促进尼龙6直接碳化分解而达到阻燃目的。这一研究结果否定了藤野文雄建立的“升华吸热”的物理阻燃机制,提出了M CA凝聚相催化碳化膨胀的阻燃机理,为该M CA的深度应用和工业化生产奠定了理论基础。 关键词 氮系阻燃剂M CA,阻燃尼龙6,膨胀,阻燃机理 氮系阻燃剂M CA(以下简称M CA)是一种新型高效的聚酰胺用添加型阻燃剂,由于其本身及分解产物的低毒性,迎合了当今阻燃剂向高效低毒方向发展的潮流,近年来在国内外受到了广泛的研究和应用。关于其阻燃机理,藤野文雄认为是“升华吸热”的物理阻燃方式,即通过M CA的“升华吸热”降低聚合物材料的表面温度并隔绝空气而达到阻燃的目的[1],这种观点已时常被认可[2]。 从阻燃剂对聚合物材料阻燃作用机制是制约或延缓聚合物热氧降解行为这一基本特征出发,我们采用热分析方法研究了M CA对尼龙6树脂的阻燃机理。研究结果表明,M CA对尼龙6的阻燃作用在于它改变了尼龙6热氧降解的历程,即两者相互作用使表面形成碳化膨胀层。由此提出了M CA阻燃尼龙6的阻燃作用是凝聚相催化碳化膨胀和气相稀释阻燃的作用机理。 1 实验部分 1.1 试验材料 尼龙6树脂:工业Ⅱ型,相对粘度≥3.0,上海塑料制品十八厂产品。M CA:岳阳石油化工总厂研究院试制。 1.2 挤出造粒 尼龙6树脂在110℃真空干燥8h后,与M CA 及少量分散助剂按一定配方混料,在ZSK-30双螺杆挤出机上于240～260℃挤出造粒,再干燥注塑制成样条,按U L-94测试标准检测阻燃性能达到V-0级。 1.3 热重分析 取样条切片,用DU PONG1090热分析天平测试。气氛为80m L/m in的空气,以10℃/m in的升温速率从室温升至600℃。 1.4 热氧降解红外光谱 将样条切片置于小瓷舟,在已恒定温度的马弗炉中热处理2～5m i n,观察样品变化并用PE973型红外光谱仪测试处理过的样品的红外光谱图。 1.5 差热分析 取样条切片用DT-39B型差热分析仪测试,气氛为80m L/m i n的空气,以5℃/m in速率从室温升至600℃。 2 结果与讨论 M CA的热失重和差热分析结果如F ig.1。 TG F ig.1 T G and DT A curves o fMCA 收稿日期:1996-02-28 *参加本项工作的还有冯美平、伍仟新、程茵、龚军、肖玉莲、张西华等同志 联系人及第一作者:彭治汉,男,35岁,博士生,高级工程师.
十溴二苯乙烷TDE 英文名称：2,2',3,3',4,4',5,5',6,6'-Decabromobibenzyl [1] 英文别名：DBDPE;1,2-Bis(2,3,4,5,6-pentabromophenyl)ethane CAS号：84852-53-9 分子式：C14H4Br10 分子量：971.22 熔点:~345℃. 沸点：~676.2℃. 新型溴系添加型阻燃剂（改性塑料行业必须用到的） 密封阴凉干燥保存 十溴二苯乙烷是一种使用范围广泛的广谱添加型阻燃剂，其溴含量高，热稳定性好，抗紫外线性能佳，较其他溴系阻燃剂的渗出性低；特别适用于生产电脑、传真机、电话机、复印机、家电等的高档材料的阻燃。 十溴二苯乙烷热裂解或燃烧时不产生有毒的多溴代二苯并二恶烷 （DBDO ）及多溴代二苯并呋湳（DBDF ），用它阻燃的材料完全符合欧洲关于二恶英条例的要求，对环境不造成危害。二恶英(Dioxin)，又称二氧杂芑(qǐ)，是一种无色无味、毒性严重的脂溶性物质，二恶英实际上是二恶英类（Dioxins）一个简称，它指的并不是一种单一物质，而是结构和性质都很相似的包含众多同类物或异构体的两大类有机化合物。二恶英包括210种化合物，这类物质非常稳定，熔点较高，极难溶于水，可以溶于大部分有机溶剂，是无色无味的脂溶性物质，所以非常容易在生物体内积累，对人体危害严重。 十溴二苯乙烷无任何毒性，也不会对生物产生任何致畸性，对水生物如鱼等无副作用，可以说符合环保的要求。 十溴二苯乙烷在使用的体系中相当稳定，用它阻燃的热塑性塑料可以循环使用。 十溴二苯乙烷对阻燃材料性能的不利影响较传统阻燃剂十溴二苯醚小，且耐光性能好，渗出性低。 项目规格项目规格
磷系阻燃剂的现状与展望 2009-12-23 11:27:21| 分类：默认分类 | 标签： |字号大中 小订阅 磷系阻燃剂的现状与展望 -------------------------------------------------------------------------------- 来源:中国化工信息网 2009年3月24日 随着高分子材料在各个领域的广泛应用，有机高分子，在给人们的生产和生活带来巨大利益的同时，也会带来了潜在的火灾安全问题。为了减少火灾的发生，世界各国都在致力于研究和应用阻燃剂及阻燃材料。所谓阻燃剂就是能够提高可燃物的难燃性或自熄性的一种助剂，是塑料助剂中仅次于增塑剂消耗量的助剂。在各类阻燃剂中，磷系阻燃剂占有重要地位，它不仅克服了含卤型阻燃剂燃烧烟雾大、放出有毒及腐蚀性气体的缺陷，同时又改善了无机阻燃剂高添加量严重影响材料的物理机械性能的缺点，做到了高阻燃性、低烟、低毒、无腐蚀性气体产生。 1 阻燃机理及分类 1.1 磷系阻燃剂的阻燃机理 磷系阻燃剂的阻燃机理主要是形成隔离膜来达到阻燃效果，形成隔离膜的方式有2种。 (1)利用阻燃剂的热降解产物促使聚合物表面迅速脱水而炭化，进而形成炭化层。由于单质碳不进行产生火焰的蒸发燃烧和分解燃烧，因此，具有阻燃保护作用。磷系阻燃剂对含氧聚合物的阻燃作用就是通过这种方式实现的。其原因是含磷化合物热分解得到的最终产物是聚偏磷酸，而它是强脱水剂。 (2)磷系阻燃剂在燃烧温度下分解生成不挥发的玻璃状物质，它包覆在聚合物的表面，这种致密的保护层起隔离层的作用。 1.2磷系阻燃剂的分类
磷系阻燃剂根据磷系阻燃剂的组成和结构，可以分为无机磷系阻燃剂和有机磷系阻燃剂两大类。无机磷系阻燃剂包括红磷、磷酸铵盐和聚磷酸铵等。有机磷系阻燃剂包括磷酸酯、亚磷酸酯、膦酸酯和鳞盐等。下述阐述一下几种常用磷系阻燃剂的特点。 2 无机磷系阻燃剂 无机阻燃剂历史悠久，主要是红磷、聚磷酸铵(APP)、磷酸二氢铵等磷酸盐，受热分解出磷酸、偏磷酸和H2O等，并促进成炭覆于基材的表面起到阻燃的效果。应用于PVC、尼龙环氧树脂、聚酯和聚酰胺等，尤其是对后两类更为普遍。作为一种老牌阻燃剂，其无卤、低毒、稳定、效果持久等优势，使其在无机阻燃剂中占有很重的地位。1963年，由德国拜耳公司推出红磷阻燃剂以来，一直在研究塑料阻燃剂用红磷的稳定方法。 2.1 红磷 红磷是一种性能优良的阻燃剂，具有高效、抑烟、低毒的阻燃效果，红磷在400℃受热分解，，解聚形成白磷，白磷在水汽存在下被氧化成粘性的磷的含氧酸，这类酸即覆盖于被阻燃材料表面，又促使材料表面加速脱水炭化，形成炭层。液膜和炭层可起到蓄热、阻止气体交换的作用，保护下层不再被继续氧化，起到阻燃作用。但是在实际应用中易吸潮、氧化、并放出剧毒气体，粉尘易爆炸，而其呈深红色，在与树脂混炼、模塑等加工操作过程中存在着火危险，且与树脂相容性差，不宜分散均匀，导致基材物理性能下降。为了克服这些缺点，红磷颗粒的表面改性处理成为重要研究课题之一。 在我国，由于红磷作为阻燃剂未广泛使用，故国内研制开发较少。但鉴于它有着广泛的市场前景，应引起注意和重视。由于微胶囊能保护物质免受环境影响，改变物质质量、状态或表面性能，隔离活性成分，降低挥发性和毒性等多种作用，所以将该技术应用于无机阻燃剂，就可以防止无机阻燃剂迁移、提高阻燃效果、改善热稳定性等。 目前，微胶囊技术在无机阻燃剂中的工业化应用主要是微胶囊化红磷，经包覆处理的红磷具有低烟、低毒、无卤、相容性好、物化性能优良等特点。李玉荣等研制出了一种无机和有机双层包覆红磷(即IO红磷)，作为矿井用阻燃抗静电橡胶和像塑导风筒，以及矿用阻燃聚乙烯塑料棚网，均表现出良好的阻燃效果，同时，减少了卤系阻燃剂和Sb2O3的用量，降低了阻燃制品燃烧时产生的有害气体。目前商品化的品种有：ClariantWC公司的ExolitRP，Albright&Wilson公司的AMGARD和AMGARDCPC系列，AmgardCRP和AmgardGHT系列，日本的RINKA系列等。 另外红磷具有抑烟效果，可以寻找合适的消烟剂与之进行复配，火灾中抑烟比防火更重要，促进发展消烟技术。 2.2聚磷酸铵 聚磷酸铵(APP)是一种性能良好的无机磷阻燃剂，是目前磷系阻燃剂比较活跃的研究领域。APP的P-N阻燃元素含量高、热稳定性好，产品近乎于中性；另外价廉、毒性低、阻燃性能持久，可单独或与其它阻燃剂复合用于塑料的阻燃。另外，聚磷酸是强脱水剂，可使聚合物脱水炭化形成炭层，隔绝聚合物与氧气的接触，在固相起阻止燃烧的作用。
阻燃剂分类及各类典型介绍
阻燃剂分类及各类典型介绍 阻燃剂分类及各类典型介绍 一、目前常用的阻燃剂按不同的分类方法可以分成3大类，具体分类如下：二、各类典型的阻燃剂1、氯系阻燃剂 近来，氯系阻燃剂已部分为溴系阻燃剂取代，氯系在整个阻燃剂的消耗量中有所下降。A、氯化石蜡 (C20H24CI18?C24H29CI21 ) 含氯量50%的主要用作PVC塑料的辅助增塑剂；含氯量70%的主要用作阻燃剂。 B、氯化聚乙烯 一类含氯35%-40%，另一类含氯68%，无毒。可用于聚烯烃，ABS树脂等。 它本身是聚合材料，因此作为阻燃剂使用时和树脂体系相容性好，不
影响塑料的物理机械性能，耐久性良好。 2、溴系阻燃剂 A、四溴双酚A 性质：灰白色粉末。熔点180-184C,沸点316C (分解)。用途：广泛用作反应型阻燃剂以制造含溴环氧树脂和含溴聚碳酸酯以及作为中间体合成其他复杂的阻燃剂，也作为添加 型阻燃剂用于ABS、HIPS、不饱和聚酯、硬质聚氨酯泡沫塑料、胶黏剂以及涂料等。既可作添加型阻燃剂，又可作为 反应型阻燃剂。 关注艾邦高分子，回复“阻燃”查看更多文章 B、十溴二苯醚 性质：白色微细粉末，溶点为304-309 C,溴含量大约83.3% , 几乎不溶于所有溶剂，5%热量失重时温度大于320 °C,热稳定性好。 用途：添加型阻燃剂，用途广泛；可用于PE、PP、ABS树 脂、环氧树脂、PBT树脂、硅橡胶、三元乙橡胶及PET、 PA6等材料的阻燃剂。其与Sb2O3并用阻燃效果更佳。缺点是耐侯性差，容易黄变。 3、磷系阻燃剂
磷系阻燃剂包括无机磷系阻燃剂和有机磷系阻燃剂。 A、无机磷系阻燃剂 红磷、聚磷酸铵（APP）、磷酸铵盐、磷酸盐及聚磷酸盐等。阻燃机理：燃烧时生成磷酸、偏磷酸、聚偏磷酸等，覆盖于树脂表面，可促进塑料表面炭化成炭膜；聚偏磷酸则呈黏稠状液态覆盖于塑料表面。这种固态或液态膜能阻止自由基逸出，又能隔绝氧气。 磷系与氮系及金属氢氧化物等阻燃剂都有协同作用，并用可产生协同阻燃和消烟效果。 无机磷系阻燃剂的耐水性差，与聚烯烃的相容性差，致使制 品的力学性能下降，所以在聚烯烃中用量少。①、红磷红色至紫红色粉末，因仅含有磷元素，所以比其他磷化物阻燃效率高。如7.5%红磷填充PA的氧指数可达35%，而加入15%磷酸酯阻燃剂的PA氧指数仅为28%。 红磷的缺点为与树脂的相容性差、易吸湿、颜色太深。红磷进行微囊化处理后，与树脂的相容性提高，吸湿性降低，但需防止红磷与氧及水接触而生成剧毒的磷化氢，必须加入磷 化氢捕捉剂。②、聚磷酸铵（APP） 性质：白色粉末，随聚合度增大而吸水性降低。APP在250 C 以上分解，释放出水和氨，并生成磷酸，阻燃机理为吸热降温和稀释可燃气体。APP由于分子内含有磷和氮，具有很好
一、防火涂料简介 1、防火涂料的定义：防火涂料是指涂装在物体表面，在火灾发生时，可阻止 火势传播或隔离火源，延长基材着火时间或增加绝热性能以推迟结构破坏时间的一类涂料。 2、防火涂料的分类： 用途和使用对象：钢结构、饰面型、电缆等 防火机理：隔热型、膨胀型和非膨胀型等 材料形态：水性、溶剂型和粉末型 涂层厚度：厚型、薄型和超薄型 应用环境：室内和室外。 3、防火涂料的发展情况： A、20世纪20年代,以硅酸盐水玻璃为黏结剂的无机防火涂料。 B、40年代末期，有机膨胀型防火涂料。(国外工业发达国家) C、20世纪50年代后期,我国出现以硅酸盐水玻璃为黏结剂的无机防火涂料， 70年代初期，出现过氯乙烯、氯化橡胶防火漆。 D、70年代后期，有机膨胀型防火涂料，最早出现的是B60—1丙烯酸膨胀防火涂料和A60—1改性氨基膨胀防火涂料。 E、87年推出第一代钢结构防火涂料——厚涂型LG隔热防火涂料和薄涂型LB膨胀防火涂料，九十年代初，第二代钢结构防火涂料，SWB室外薄型膨胀防火涂料和SWH室外厚型隔热防火涂料。 F、九十年代中期，新品种——超薄膨胀型防火涂料。
钢结构防火涂料及其应用 定义：涂覆在建筑物及构筑物的钢结构表面，能形成耐火隔热保护层以提高钢结构耐火极限的一类防火涂料。 分类： 使用场所：A、室内钢结构防火涂料：用于建筑物室内或隐蔽工程的钢结构表面； B、室外钢结构防火涂料：用于建筑物室外或露天工程的钢结构表面。使用厚度：A、超薄型钢结构防火涂料：涂层厚度小于或等于3mm; B、薄型钢结构防火涂料：涂层厚度大于3mm且小于或等于7mm; C、厚型钢结构防火涂料：涂层厚度大于7mm且小于或等于45mm. 命名：以汉语拼音字母的缩写作为代号，N和W分别代表室内和室外，CB、B和H分别代表超薄型、薄型和厚型三类，各类涂料名称与代号对应 关系如下： 室内超薄型钢结构防火涂料——NCB 室外超薄型钢结构防火涂料——WCB 室内薄型钢结构防火涂料——NB 室外薄型钢结构防火涂料——WB 室内厚型钢结构防火涂料——NH 室外厚型钢结构防火涂料——WH 为什么要使用钢结构防火涂料？ 1、钢结构在温度升到临界温度540℃时，将会失去支撑能力。 2、在纵向和横向的压力下，钢结构扭曲变形，垮塌毁坏。 3、随着强度的逐步丧失，建筑物倒塌。 我厂钢结构防火涂料简介 DY-03(NH)厚质钢结构防火涂料
阻燃聚丙烯①卤-锑体系,即气相阻燃机理。常用的卤系阻燃剂是十溴二苯醚、六溴环十二烷、八溴醚、四溴双酚Ａ等,加上阻燃协效剂三氧化二锑,具有添加量少,阻燃效果好的特点。但卤素类阻燃剂一直受到绿色环保组织的非难,以至在有些国家受到制约,被明令禁止使用。然而美国、日本等国家仍允许使用,那么作为发展中国家的中国,卤系阻燃剂的寿命至少还 有10年以上。②用含溴烷基磷酸酯来处理ＰＰ。这类阻燃剂兼有ＰＢｒ协同效应,使阻燃效果显著,同时还能改善ＰＰ的流变性及加工性能,对ＰＰ的物理机械性能影响也小。③近 十年来在ＰＰ阻燃技术上,以意大利都灵大学教授Ｃａｍｉｎｏ首创的膨胀型阻燃剂发挥了巨大的作用,这类ＰＮ系阻燃剂具有高效、热和光稳定性高、低毒、低烟、低腐蚀,对加工 和机械性能影响小,不会引起环境污染。在ＰＰ中只要添加2530份即可达到ＵＬ94Ｖ0级。国内刚有膨胀型阻燃剂产品的生产报道。④丙烯酸五溴苄酯与三元乙丙橡胶的接枝共聚物阻燃的聚丙烯。这类阻燃处理的ＰＰ具有很高的抗冲击强度,在某些场合可用作工程塑料。⑤无机填充料阻燃聚丙烯所谓的无机填充料即指氢氧化铝和氢氧化镁,它们具有阻燃、抑烟的作用。但要达到预期的效果,微粒化及表面处理是关键技术,应用于不同塑料。要慎重选 择匹配的表面活性剂,使其与塑料相容性好,并在塑料中得以均匀的分散,又不致太大地影响 塑料的机械性能。由于ＡＴＨ和氢氧化镁能在不同的温度范围内起到阻燃抑烟作用,因此二者的复配使用可以使塑料在较宽的温度范围内发挥持续阻燃效果。这里要强调的是,在用氢氧化镁处理ＰＰ时,为达到更好的阻燃效果及合适的机械性能,在添加氢氧化镁混炼工艺中, 宜采用二步加料方式,这样会得到比一次加料更好的结果。 2.2阻燃聚乙烯①一般来讲,适用于ＰＰ的阻燃剂都可用于ＰＥ处理技术中,但由于两者结构上的差异,热稳定性和裂解温 度的不同,某些芳香族溴系阻燃剂(如十溴二苯醚)在ＰＥ特别是在ＬＤＰＥ上的应用效果会 更好一些。②这里还要指出,氯系阻燃剂如氯化石蜡、敌克隆(美国西方石油化工公司产品 商品名)在某些场合中应用效果会更好。比如敌克隆在电缆用ＰＥ绝缘层中的应用,使ＰＥ 有极佳的耐电压性能和阻燃效果。有的文献报道氯系阻燃剂与溴系阻燃剂联用时,会产生某种协效作用,尽管不明显,但比它们单独使用阻燃效果要好。 2.3阻燃聚氯乙稀在ＰＶＣ中添加大量增塑剂,使之成为软ＰＶＣ时,对它的阻燃处理就很有必要。这里需强调的是, 除了阻燃剂以外,抑烟也是ＰＶＣ迫切需要解决的问题。①选用阻燃增塑剂———芳基磷 酸酯、芳基烷基磷酸酯这里要慎重选用阻燃增塑剂,避免在增加阻燃性能的同时恶化了塑 料的其它性能,特别要注意材料的低温柔顺性。②抑烟剂传统的抑烟剂有三氧化钼、氢氧 化镁、八钼酸铵、硼酸锌、二茂铁等物。添加钼系抑烟剂一般量在2%3%之间,可降低 30%80%的生烟量,如与ＡＴＨ、氢氧化镁或碳酸钙复合使用会有更好的效果。 2.4阻燃聚苯乙烯和高抗冲聚苯乙烯①对于挤出ＰＳ泡沫来讲,使用普通的六溴环十二烷(ＨＢＣＤ)即 可达到阻燃目的。这种处理不必使用阻燃协效剂三氧化二锑,因为起不到协效作用,反而由 于它的存在会使体系燃烧时产生熔滴。②对于常用的普通聚苯乙烯阻燃,要求使用热稳定 性能好的ＨＢＣＤ,ＰＳ的加工温度在180℃210℃左右,在此加工温度下,普通的ＨＢＣＤ会 产生不稳定,易分解。因此,要求使用耐高温的ＨＢＣＤ(它耐温达230℃240℃)。③高抗冲 聚苯乙烯阻燃技术更难,由于它要用于电子、电器元件,阻燃级别要求更高,需达到ＵＬ94Ｖ 0级。如果使用溴系阻燃剂就可达到这种要求,但要注意材料的耐光性、热变形温度、抗冲 强度、阻燃剂有否渗出等各方面因素是否受到影响。常用的溴系阻燃剂有十溴二苯醚、溴 化环氧树脂(ＢＥＲ)、耐高温ＨＢＣＤ等。 2.5阻燃ＡＢＳ①处理ＡＢＳ阻燃时一定要
磷系阻燃剂的现状与展望2009-12-23 11:27:21| 分类：默认分类| 标签：|字号大 中 小订阅 磷系阻燃剂的现状与展望 -------------------------------------------------------------------------------- 来源:中国化工信息网2009年3月24日 随着高分子材料在各个领域的广泛应用，有机高分子，在给人们的生产和生活带来巨大利益的同时，也会带来了潜在的火灾安全问题。为了减少火灾的发生，世界各国都在致力于研究和应用阻燃剂及阻燃材料。所谓阻燃剂就是能够提高可燃物的难燃性或自熄性的一种助剂，是塑料助剂中仅次于增塑剂消耗量的助剂。在各类阻燃剂中，磷系阻燃剂占有重要地位，它不仅克服了含卤型阻燃剂燃烧烟雾大、放出有毒及腐蚀性气体的缺陷，同时又改善了无机阻燃剂高添加量严重影响材料的物理机械性能的缺点，做到了高阻燃性、低烟、低毒、无腐蚀性气体产生。 1 阻燃机理及分类 1.1 磷系阻燃剂的阻燃机理 磷系阻燃剂的阻燃机理主要是形成隔离膜来达到阻燃效果，形成隔离膜的方式有2种。 (1)利用阻燃剂的热降解产物促使聚合物表面迅速脱水而炭化，进而形成炭化层。由于单质碳不进行产生火焰的蒸发燃烧和分解燃烧，因此，具有阻燃保护作用。磷系阻燃剂对含氧聚合物的阻燃作用就是通过这种方式实现的。其原因是含磷化合物热分解得到的最终产物是聚偏磷酸，而它是强脱水剂。 (2)磷系阻燃剂在燃烧温度下分解生成不挥发的玻璃状物质，它包覆在聚合物的表面，这种致密的保护层起隔离层的作用。 1.2磷系阻燃剂的分类 磷系阻燃剂根据磷系阻燃剂的组成和结构，可以分为无机磷系阻燃剂和有机磷系阻燃剂两大
1阻燃剂的阻燃机理 阻燃剂是通过若干机理发挥其阻燃作用的，如吸热作用、覆盖作用、抑制链反应、不燃气体的窒息作用等[2]。多数阻燃剂是通过若干机理共同作用达到阻燃目的。 1.1吸热作用 任何燃烧在较短的时间所放出的热量是有限的，如果能在较短的时间吸收火源所放出的一部分热量，那么火焰温度就会降低，辐射到燃烧表面和作用于将已经气化的可燃分子裂解成自由基的热量就会减少，燃烧反应就会得到一定程度的抑制。在高温条件下，阻燃剂发生了强烈的吸热反应，吸收燃烧放出的部分热量，降低可燃物表面的温度，有效地抑制可燃性气体的生成，阻止燃烧的蔓延。Al(OH)3阻燃剂的阻燃机理就是通过提高聚合物的热容，使其在达到热分解温度前吸收更多的热量，从而提高其阻燃性能。这类阻燃剂充分发挥其结合水蒸汽时大量吸热的特性，提高其自身的阻燃能力。 1.2覆盖作用 在可燃材料中加入阻燃剂后，阻燃剂在高温下能形成玻璃状或稳定泡沫覆盖层，隔绝 O2，具有隔热、隔氧、阻止可燃气体向外逸出的作用，从而达到阻燃目的。如有机磷类阻燃剂受热时能产生结构更趋稳定的交联状固体物质或碳化层。碳化层的形成一方面能阻止聚合物进一步热解，另一方面能阻止其内部的热分解产生物进入气相参与燃烧过程。 1.3抑制链反应 根据燃烧的链反应理论，维持燃烧所需的是自由基。阻燃剂可作用于气相燃烧区，捕捉燃烧反应中的自由基，从而阻止火焰的传播，使燃烧区的火焰密度下降，最终使燃烧反应速度下降直至终止。如含卤阻燃剂，它的蒸发温度和聚合物分解温度相同或相近，当聚合物受热分解时，阻燃剂也同时挥发出来。此时含卤阻燃剂与热分解产物同时处于气相燃烧区，卤素便能够捕捉燃烧反应中的自由基，从而阻止火焰的传播，使燃烧区的火焰密度下降，最终使燃烧反应速度下降直至终止。 1.4不燃气体窒息作用 阻燃剂受热时分解出不燃气体，将可燃物分解出来的可燃气体的浓度冲淡到燃烧下限以下。同时也对燃烧区内的氧浓度具有稀释的作用，阻止燃烧的继续进行，达到阻燃的作用。 2无卤阻燃剂 2.1氢氧化铝 氢氧化铝在205~230℃下受热分解放出结晶水，吸收大量的热，产生的水蒸气降低了聚合物表面燃烧速率，稀释了O2与降低可燃性气体的浓度而达到阻燃的目的[3]。新生的耐火金属氧化物(Al2O3)具有较高的活性，它会催化聚合物的热氧交联反应，在聚合物表面形成一层碳化膜，碳化膜会减弱燃烧时的传热、传质效应，从而起到阻燃的作用。另外，氧化物还能吸附烟尘颗粒，起到抑烟作用。该阻燃剂还具有阻涎滴，促碳化，不挥发，不渗出，能长期保留在聚合物中等功效[4]。 氢氧化铝广泛应用于PP，PE，EVA等聚烯烃的阻燃改性中，尤其是电线电缆行业被广泛应用。对于对阻燃性能要求高的材料，为了达到阻燃的要求，需在高聚物复合材料中填充大量氢氧化铝(50%~60 %)这将导致复合材料的物理力学性能恶化。 考虑到阻燃作用是由化学反应所支配的，而相同量的阻燃剂，其粒径越小，比表面积就越大，阻燃效果就越好。随着氢氧化物粒度的减小，在相同添加量时氧指数迅速上升，材料越难燃烧。超细化、纳米化是一个主要研究开发方向。
磷系阻燃剂研究进展 1.磷系阻燃剂 随着合成材料的广泛应用, 阻燃剂的消耗量日益增加, 目前已成为塑料助剂中仅次于增塑剂的第二大品种。阻燃剂种类繁多, 其中, 磷系阻燃剂是各类阻燃剂中最复杂, 也是研究较充分的一类[ 1]。磷系阻燃剂大都具有低烟、无毒、低卤、无卤等优点, 符合阻燃剂的发展方向, 具有很好的发展前景。 磷系阻燃剂－CEPPA 2.磷及磷化合物阻燃机理 加入含磷阻燃剂的聚合物燃烧时, 磷化合物受热分解, 发生如下变化: 聚偏磷酸是不易挥发的稳定化合物, 覆盖在聚合物表面形成一个保护层, 起到阻燃作用。另外, 由于磷酸和聚偏磷酸具有较强的脱水性, 使聚合物表面形成碳化膜而起到阻燃作用。这是磷系阻燃剂在聚合物的凝聚相中的阻燃机理。 另外, 磷系阻燃剂在阻燃过程中产生的水分,一方面可以降低凝聚相的温度, 另一方面可以稀释气相中可燃物的浓度, 从而更好地起到阻燃作用。 3.磷系阻燃剂研究进展 3.1磷系协同型阻燃剂 所谓协同型阻燃剂就是指利用阻燃剂或阻燃元素之间的相互作用而提高阻燃效果的阻燃剂, 其优点是: 阻燃性能增强, 应用范围扩大, 经济效益提高, 是实现阻燃剂低卤无卤化有效途径之一。 3.1.1磷- 卤系阻燃剂
磷- 卤型阻燃剂是一类含卤较低的阻燃剂, 其协同阻燃作用已被许多实验所证实。燃烧时能产生聚偏磷酸、三卤化磷、三卤氧磷等, 它们相作用, 覆盖于聚合物表面以隔绝空气, 从而发挥了凝聚相和蒸气相阻燃作用。 如：美国的FMC 公司现销售的PB - 460 也是一种溴代磷酸酯, 在聚碳酸酯( PC) / 聚对苯二甲酸乙二酯( PET) 以及PC/ ABS 三元共聚物中表现出明显的磷- 溴协同作用, 阻燃 效率远远高于只含磷或只含溴的阻燃剂。 PB-460 磷酸三（溴苯基）酯 3.1.2磷- 氮系阻燃剂 由于磷- 氮之间的协同与增效作用, 使得这类阻燃剂显示出了良好的阻燃性能, 且发烟 量小, 有毒气体生成量少, 被认为是今后阻燃剂发展的方向之一。其主要包括如下三类： a.磷酸盐( 酯) 类如聚磷酸铵( APP ) 、季戊四醇三聚氰胺磷酸酯( 也是优良的大分子 膨胀型阻燃剂) 等。 b.聚磷酰胺类如APO ( 商品名) 。 c.磷腈聚合物如PR- 1000 、PNF 等。[2] 聚磷酸铵(APP)-阻燃剂 3.2多功能阻燃剂 多功能化是阻燃剂的发展趋势之一。多功能化阻燃剂可以减少助剂的用量, 降低成本, 避免对聚合物物性产生大的影响。磷酸酯类化合物大都具有阻燃、增塑等功能。1 - 氧代- 4 - 羟甲基- 2 , 6 , 7 - 三氧杂- 1 - 磷杂双环[ 2, 2 , 2 ] 辛烷引进叠氮基团便成为对体系有能 量贡献, 又有增塑和键合等性能的多功能添加剂。 如：溴代芳基磷酸酯很早就被作为阻燃剂使用, 一般用于工程塑料及透明材料, 经研究发现:BPP ( 即溴代芳基磷酸酯之一) 不仅可以作工程塑料的阻燃剂, 而且还具有极佳的防霉、避鼠的功能, 是应用于塑料的一种多功能助剂。三芳基磷酸酯属于添加型有机无毒阻燃剂, 具有阻燃和增塑的双重功能, 可广泛应用于PVC 软制品中。[3] 3.3红磷 红磷添加量少, 阻燃效果好, 对材料物性影响小, 是一种很有发展前途的阻燃剂, 但也
阻燃剂：溴系、磷系、三嗪系、硅系、膨胀型、无机填料等。常用于PP、PE、PVC、 PS、HIPS、ABS、聚酰胺、PC、PBT、PET、不饱和聚酯、PU和环氧树脂等热塑性通用塑料、热塑性工程塑料和热固性塑料阻燃。 高聚物(各种塑料包括工程塑料)的阻燃技术,当前主要是以添加型溴系阻燃剂为主,常用的有十溴二苯醚、八溴醚、四溴双酚A、六溴环十二烷等,这中间尤以十溴二苯醚使用量最大。 目前对溴系阻燃剂的偏见会随着科学进一步的发展来证实,它依旧会在面20年内被大量使用,我们对它的评价是:我们讨厌它,但我们离不开它。阻燃剂家族中的其他品种有磷系、三嗪系、硅系、膨胀型、无机填料等[3],这些阻燃剂在各种不同使用领域发挥各自独特的阻燃效果。其中磷系阻燃剂中有机磷系品种大多是油状,在高聚物加工过程中不易添加,一般在聚氨酯泡沫、软PVC、变压器油、纤维素树脂、天然和合成橡胶中使用。而无机磷系中的红磷,由于是纯阻燃元素,所以阻燃效果好,应用面较广,但它色泽鲜艳,因而应用受到部分限制。 红磷的应用要注意微粒化和表面包覆(胶囊化),这样使它在高聚物中分散性好,与聚合物的相容性好,不易迁移,能保持高聚物的难燃性能长久。另外,聚磷酸铵的聚合度是决定上述两种产品质量的关键,聚合度越高,阻燃防火效果越好,国内已经有聚合度超过100的产品,而国外APP(聚磷酸铵)的聚合度在500以上已是常见。 膨胀型阻燃剂是近年来开发的以磷、氮为主要组成的阻燃剂,含这类阻燃剂受热时,表面能形成一层致密泡沫炭层,起到隔热、隔氧、抑烟,又能防止熔滴,具有良好的阻燃性能。我国自1992年就开始有研究成功的报告,至今有多个研究单位从事这方面的开发,但仍未见工业规模的生产报道。一直没有达到规模生产的原因可能有两个:一是产品中留有尚未反应的无机酸,反映在阻燃制品表面有吸潮现象;另外一个就是N-P膨胀型阻燃剂是一些大分子化合物合成,其最后一步是固相反应,它的传质、传热过程太复杂而至今工业化有一定困难。 最近有些文章谈及无机纳米粒子的阻燃优越性,我们的工作经验认为,这些纳米粒子的添加或许对改善机械强度有好处,但对阻燃性能不会有太大影响。因为无机阻燃剂阻燃机理是通过受热分解释放水蒸气来降低体系温度,同时水蒸气又稀释了可燃性气体来达到阻燃效果,它是以水蒸气的量来决定它的阻燃效果,因此与阻燃剂的量有关,与阻燃剂是否纳米粒子无关,一般来讲无机阻燃剂的粒径分布在2μm5μm之间已足矣。 阻燃聚苯乙烯和高抗冲聚苯乙烯 ①对于挤出PS泡沫来讲,使用普通的六溴环十二烷(HBCD)即可达到阻燃目的。这种处理不必使用阻燃协效剂三氧化二锑,因为起不到协效作用,反而由于它的存在会使体系燃烧时产生熔滴。 ②对于常用的普通聚苯乙烯阻燃,要求使用热稳定性能好的HBCD,PS的加工温度在180℃210℃左右,在此加工温度下,普通的HBCD会产生不稳定,易分解。因此,要求使用耐高温的HBCD(它耐温达230℃240℃)。 ③高抗冲聚苯乙烯阻燃技术更难,由于它要用于电子、电器元件,阻燃级别要求更高,需达到UL94 V-0级。如果使用溴系阻燃剂就可达到这种要求,但要注意材料的耐光性、热变形温度、抗冲强度、阻燃剂有否渗出等各方面因素是否受到影响。常用的溴系阻燃剂有十溴二苯醚、溴化环氧树脂(BER)、耐高温HBCD等。
阻燃剂及有机磷系阻燃剂的综述 1引言 材料是实现工业、农业、国防和科学技术现代化的重要物质基础，它与信息、能源并列为现代文明的三大支柱，是现代社会赖以生存和发展的基本条件之一。然而，自20世纪30年代，有机高分子材料进入国民经济的各个领域及人民生活的各个方面后，人类即开始面临新的火灾威胁，原因是这类材料大部分是易燃或可燃的。这不但限制了它们的应用，还给人类社会带来频繁的火灾危害和严重的经济损失，表1.1列举了半个世纪以来世界各国部分特大火灾。据统计，经济发达的国家和地区在1989-1993年间的年均火灾损失达国民生产总值的0.1-0.4%。 因此，阻燃已成为当前人类提高社会消防能力，确保人民生命和财产免遭火灾的重要措施，以阻燃为目的的高分子材料改性也愈加引人注目，从而大大促进了阻燃材料和技术的研究、生产。制备应用低烟、低毒和环境污染低的阻燃剂是加工绿色阻燃材料的需求。 阻燃剂是用以提高材料抗燃性，即阻止材料被引燃及抑制火焰传播的助剂。阻燃剂主要用于阻燃合成和天然高分子材料(包括塑料、橡胶、纤维、木材、纸张、涂料等)。
一个理想的阻燃剂最好能同时满足下述条件，但这实际上几乎是不可能的，所以选择实用的阻燃剂时大多是在满足基本要求的前提下，在其他要求间折中和求得的最佳的平衡： (1)阻燃效率高，获得单位阻燃效能所需的用量少。 (2)本身低毒或基本无毒(对大鼠口服的LD50)5000mg/kg)，燃烧时生成的有 毒和腐蚀性气体量及烟量尽可能少。 (3)与被阻燃基材的相容性好，不易迁移和渗出。 (4)具有足够高的热稳定性，在被阻燃基材加工温度下不分解，但分解温度 也不宜过高，以在250~400度之间为宜。 (5)不致过多恶化被阻燃基材的加工性能和最后产品的物理-机械及电气性 能。可以认为，现有的阻燃剂和阻燃工艺无一不或多或少地对被阻燃高 聚物的某一性能或某几种性能会产生不利的影响，而且阻燃剂用量越多，影响越大，所以性能优良的阻燃剂和合理的阻燃剂配方在于能在材料阻 燃性和实用性间求得和谐的统一。 (6)具有可接受的紫外线稳定性和光稳定性。 (7)原料来源充足，制造工艺简便，价格低廉。因为阻燃剂的用量一般比较 大，所以它的价格也是一个不可忽视的考虑因素，一个性能较优而价格 偏贵的阻燃剂在于一个性能尚能满足使用要求但不甚理想而价格低廉的 阻燃剂竞争时，前者往往败北。 2阻燃剂的分类 按化学组成来分，阻燃剂可分为有机阻燃剂和无机阻燃剂两大类；按使用方式的不同，阻燃剂可分为添加型阻燃剂和反应型阻燃剂两种。按照阻燃元素的不同，阻燃剂可分为卤系、有机磷系及卤磷系、磷-氮系、锑系、铝磷系、无机磷系、硼系和钼系、锡系、钙化合物、铁化合物等。前三种属于有机阻燃剂，后几类属于无机阻燃剂。
通过在合成树脂或塑料中，加入一定比例的某种阻燃剂，便可大大提高塑料制品的阻燃性能。所谓阻燃剂是一类能阻止塑料等高分子材料被引燃或抑制火焰扩散的塑料助剂。阻燃技术的目的是使可燃材料具有阻燃抗燃的性能，在一定条件下使塑料不容易燃烧或者能够自熄的过程。 塑料阻燃剂的阻燃原理： 1、产生一种能窒熄火焰的气体。例如三氧化二锑，它在PVC中遇到因燃烧产生HCL时能与之反应生成一种窒熄性气体，即锑的氮氧化物，从而起到阻燃的效果。 2、吸收燃烧时产生的热量，起冷却、减慢燃烧速率的作用。例如氢氧化铝，它分子中所含化学结合水的比例高达34%，这种结合水在大多数塑料的加工温度下保持稳定，但超过200℃时开始分解，释放出水蒸汽。而且每分解一克分子氢氧化铝，要吸收36千卡热量。 3、提供一层与氧气隔绝的隔离层，因隔绝了氧气而自熄，如磷酸酯类阻燃剂燃烧时生成的磷化物即是隔氧的隔离层。 4、生成可与塑料起反应的游离基，它们与塑料的反应产物能起阻燃作用。 阻燃剂的种类 阻燃剂种类繁多，可分为﹕有机阻燃剂和无机阻燃剂。具代表性的阻燃剂是氯系、溴系、磷系及氢氧化铝、氢氧化镁等。 有机阻燃剂 有机阻燃剂，主要有三大类： 一是氯系阻燃剂：以含氯量较高的氯化石蜡如氯蜡－52和氯蜡－40。目前氯系阻燃剂正朝着无污染、高纯度、高热稳定性、高含氯量方向发展，其代表产品是氯蜡－70。氯化石蜡主要用于聚氯乙烯制品的阻燃。 二是溴系阻燃剂：大多在200℃～300℃下分解，分解时通过捕捉高分子材料在降解反应生成的自由基，延缓或终止燃烧的链反应，释放出的HBr是一种难燃气体，可以覆盖在材料的表面，起到阻隔表面可燃气体的作用。溴系阻燃剂的适用范围广泛，是目前世界上产量最大的有机阻燃剂之一，主要产品有十溴二苯醚、四溴双酚A、五溴甲苯和六溴环十二烷等。
燃烧性能的重点术语 ·易燃性——在规定的实验条件下，材料或制品进行有焰燃烧的能力·不燃性——在规定的实验条件下，材料不能进行有焰燃烧的能力。 ·阻燃性——材料所具有的减慢，终止或防止有焰燃烧的特性 阻燃机理及作用模式 ? 凝固相阻燃——阻燃剂在聚合物的表面能够形成一层碳化层； ? 气相阻燃——释出惰性气体，干扰燃烧链； ? 物理效应——能够形成一种低热传导率的保护层。 增加阻燃性的途径 ·以物理方法添加阻燃剂，这种方法成本较低，很快可以实现，但容易对环境和人体造成负面影响，通常受到各国环保指令的限制。 （RoHS对溴类阻燃剂的限制：欧盟RoHS指令2002/95/EC规定在2006年7月1日起新投放欧盟市场的电子电气设备中的PBB、PBDE的最高限量为1000ppm，2005/717/EC的指令中十溴联苯醚可获得豁免）·对材料进行阻燃改性。 ·设计新的高聚物分子结构，使之具有本质高阻燃性，这种是最彻底的方法。 编辑本段阻燃的性能评价 按照目前的国际标准或特殊规定（采购商制定）进行一些列的试验，测试下述参数，以评定材料的阻燃性： （1）点燃性和可燃性，即被引燃的难易程度； （2）火焰传播速度，即火焰沿材料表面的蔓延速度； （3）耐火性，即火穿透材料构件的速度； （4）释放速度（HRR），即材料燃烧时放出的热量和放出的速度； （5）自熄的难易程度； （6）生烟性，包括生烟量，烟的释放速度及烟的组成； （7）有毒气体的生成，包括气体量、释放速度及组成 编辑本段制定标准的机构 所有主流的阻燃性测试，都是根据标准法规进行，而制定这些标准法规的机构分别是： UL美国保险业实验室（Underwriters Laboratories Inc）
常见阻燃剂的类型 随着全球安全环保意识的日益加强，人们对防火安全及制品阻燃的要求越来越高，无卤、低烟、低毒的环保型阻燃剂已成为人们追求的目标。 目前国内塑料改性用阻燃剂近80%为含卤阻燃剂，其中以多溴二苯醚和多溴联苯类物质为代表，溴系阻燃剂效率高、用量少，对材料的性能影响小，且价格适中。和其它类型的阻燃剂相比，其效能/价格比更具有优越性，我国供出口电子电气类产品中70％～80％都用此类阻燃剂。但溴-锑阻燃体系在热裂解及燃烧时会生成大量的烟尘及腐蚀性气体，而且近年欧盟一些国家认为溴系阻燃剂燃烧时会产生有毒致癌的多溴代苯并恶瑛（PBDD）和多溴代二苯并呋喃（PBDF），2003年2月，欧盟出台了RoHS和WEEE两个禁令，其中RoHs是限制有害物质的禁令(The Restriction ofHazrdOus Substances Directive)，它规定自2006年1月1日起，在欧盟国家销售的所有电子电气设备，不能含有多溴联苯及多溴二苯醚。 常用环保型阻燃剂 一、环保型溴系阻燃剂 1、十溴二苯乙烷8010 8010不属于多溴二苯醚，在燃烧中绝对不可能产生PBDD或PBDF；8010的相对分子量为971；溴含量82%，和DBDPO含溴量相当（83%），因此阻燃性能基本一致；初熔点345℃，热稳定性较DBDPO（305℃）高；它的耐光性以及不易渗析的特点都优于DBDPO，最可贵的是其阻燃的塑料可以回收使用，这是许多溴系阻燃剂所不具备的特点。8010工业品为平均粒度3μm、自由流动、微颗粒化的白色结晶粉末，在塑料改性中容易分散，塑料制品颜色自由。而且工业化成本和DBDPO相当，是DBDPO最为理想的替代品。 作为添加型溴系阻燃剂，8010在使用过程也需要和锑化物配合使用，配合比例和DBDPO/锑化物比例相同；和DBDPO相比，8010更适用于高温高粘特性的工程塑料。 首先对8010进行工业化生产的是美国雅宝公司，并申请了生产和使用专利；这一度使国内阻燃剂研究生产单位迟迟没有开展这方面的研究，但经查询发现，雅宝公司的专利范围是在中国之外的地区，因而可以在中国生产和使用8010，只是不能出口及申请专利。柳暗花明，国内研究生产单位纷纷投入研究，2002年年底以工业规模试验成功。目前，国内市场厂商代表有：雅宝公司，大湖公司，苏州晶华工有限公司，山东莱玉化工等。 2、溴化环氧树脂 阻燃剂用溴化环氧树脂又称为四溴双酚A环氧树脂齐聚物，溴含量可达50%，分子量在1000~45000之间，分为EP型和EC型；EP型和EC型相比，前者的耐光性较好，但溴含量较低，而后者阻燃的ABS和HIPS具有较好的抗冲强度。商业品溴化环氧树脂是乳黄色半透名晶片和白色粉末的混合物，国产溴化环氧树脂有刺激性气味，而以色列死海溴产品则无气味。溴化环氧树脂具有令人满意的熔体流速和较高的阻燃效率，优良的热稳定性和光稳定性，且能赋予阻燃基材良好的机械性能，产品不起霜。
常见阻燃剂名称及介绍 阻燃剂，赋予易燃聚合物难燃性的功能性助剂，主要是针对高分子材料的阻燃设计的；阻燃剂有多种类型，按使用方法分为添加型阻燃剂和反应型阻燃剂。添加型阻燃剂是通过机械混合方法加入到聚合物中，使聚合物具有阻燃性的。 目前添加型阻燃剂主要有有机阻燃剂和无机阻燃剂，卤系阻燃剂（有机氯化物和有机溴化物）和非卤。有机是以溴系、磷氮系、氮系和红磷及化合物为代表的一些阻燃剂，无机主要是三氧化二锑、氢氧化镁、氢氧化铝，硅系等阻燃体系。 现在就大致介绍一下： ★1.三氧化二锑：高纯≥99.8％、超细0.4-1.1um、白度98以上（添加型阻燃协效剂） ★2.三（2，3-二溴丙基）异三聚氰酸酯：TBC 、总溴量：≥64.5%、熔点范围：100～110℃（添加型无毒阻燃剂） ★3.三聚氰胺氰尿酸盐：MCA 、含量：≥99 %、分解温度：440～450℃（反应型无毒阻燃剂）★4.三溴苯酚：TBP、含量：≥ 98.5 % 、熔点：≥ 92 ℃（反应型阻燃剂） ★5.三聚磷酸铝：ATP、APW、APZ 、用于生产膨胀型防火涂料、重防腐涂料（添加型无毒阻燃剂）★6.四溴双酚A：TBBA 、溴含量：≥ 58.5 %、熔点：180 ℃（添加、反应型阻燃剂） ★6.四溴苯酐：TBPA （添加型阻燃剂） ★7.五溴甲苯：PBT（FR-5）、总溴量：＞80%、熔点：275～284℃（添加型阻燃剂） ★8.五溴联苯醚：PBDPO、溴含量：62-70（添加型阻燃剂） ★9.六溴环十二烷：HBCD (CD-75P)、总溴量：＞73.5%、熔点：185～195℃（添加型阻燃剂）★10.八溴醚：【四溴双酚A双(2，3-二溴丙基醚)】溴含量：≥67%、熔点：≥105℃（添加型阻燃剂） ★11.十溴联苯醚：DBDPO 、含溴量：82-83%、熔点：300-310℃、美国大湖：DE-83R、国产：优级、一级品（添加型阻燃剂） ★12.磷酸三甲苯酯：TCP、（添加型阻燃剂） ★13.磷酸三（2-氯丙基）酯：TCPP （添加型阻燃剂） ★14.磷酸三（2.3-二氯丙基）酯：TDCP （添加型阻燃剂） ★15.磷酸三（β-氯乙基）酯：TCEP （添加型阻燃剂） ★16.亚磷酸三苯酯：TPP （添加型阻燃剂） ★17.甲基膦酸二甲酯：DMMP （添加型无毒阻燃剂） ★18.复合磷系阻燃剂：FR-P、分解温度：250-280℃（添加型无毒阻燃剂） ★19.卤代双磷酸酯化合物：FR-505 、分解温度：＞200℃（软质聚醚块泡、模塑泡沫阻燃剂）★20.混合反应型阻燃剂：FR-780 （反应型海绵阻燃剂） ★21.锌酸亚锡：T-9 （聚胺酯发泡用催化剂等） ★22.聚磷酸铵：APP 、P2O5 含量：72-73％、N含量：14-15%、分解温度：＞270℃、五种不同聚合度规格（添加型无毒阻燃剂） ★23.水溶性结晶型阻燃剂：PN （添加型无毒阻燃剂） ★24.高效复合阻燃剂：FR-A 、含量：≥99 %、分解温度：440～450℃（添加型无毒阻燃剂）★25.氢氧化铝：普通、活性、含量：≥ 99％（添加型无毒阻燃剂） ★26.氢氧化镁：化学、矿法、普通、活性、含量：≥ 63-98.5％（添加型无毒阻燃剂） ★27.氯化石蜡：52#、70# （添加型无毒阻燃剂）
