低氮燃烧炉内脱硝技术介绍
低NOx燃烧方案
NO系列低NOx燃烬风系统是LPAmina公司的核心技术，主要由NO30、NO50、NO70三大方案组成。低NOx系统基于空气分级原理，通过增加燃烬风系统降低NOx排放量，同时兼顾强化燃烧、进步燃烧效率，防止结渣、高温腐蚀，优化机组性能等。我们针对不同客户情况，使用相应的燃烧布置方案。尽可能的保存原结构，保持锅炉运行参数不发生变化，实现改造的有效性和经济性。
低NOx方案的制定以对机组的全面了解和正确分析为条件，它涉及对机组设计、运行的数据的广泛采集和对比验证，方案设计基于公道有效的机组信息，采用计算流体力学模拟软件，并结合综合模拟试验，对机组改造前后的情况进行比对，保证改造的有效性，经济性和可靠性。
针对不同锅炉的低NOx解决方案
LPAmina根据客户需求提供一系列的低NOx解决方案。在美国有25%的电厂采用了我们的技术，应用在四角切圆、墙式燃炉和W火焰等形式的锅炉项目上，机组大小从50MW到1000MW。我们的方案基于对整个燃烧系统的评估，通常会包括燃烧器改造、增加OFA或SOFA等，达到降低NOx，减少结渣，进步锅炉效率的目的。
四角切圆炉解决方案
LPAmina提供三种方案帮助客户降低NOx。NO30方案保持原有风箱高度，压缩主燃烧区，尽可能利用原有OFA喷口。如锅炉没有OFA喷口，就需要改造现有风箱，转移一部分空气到顶部喷口。主风箱的顶二次风及上层煤粉喷口位置通常被用来安装新的OFA喷口。在这种情况下，主要是通过减少主燃烧区的氧气量达到减少燃料型NOx的目的。
NO50方案采用了火上风(SOFA)技术。在实验室和实际应用中均已证实:SOFA喷口与主燃烧区域间隔较远，能够很大程度上减少NOx的天生。NO30方案相对简单，由于它的OFA流量小，间隔主燃烧区近，降低NOx的能力有限，而NO50方案，间隔增加，风量增加，减少NOx 的能力也有较大的进步。由于SOFA风与主燃烧区域分离，使得主燃烧区处于富燃料状态，这将有利于燃料型NOx转化成N２成分。同时，分级燃烧避免了炉内局部温度过高，这样也有利于减少热力型NOx的天生。
NO70方案综合了NO30和NO50，NO70能够最大程度上进行空气分级，是降低NOx最有效的方法。
墙式锅炉解决方案
No70R低氮燃烧器应用于燃煤或煤油混燃的墙式燃炉。在全世界安装使用超过2000支。同四角切圆锅炉解决方案相同，No70R燃烧器在垂直和水平方向产生分级燃烧效果。通过使用专利的文丘里喷口和低旋分配器，可以有效降低NOx。在喷口中心一次风聚集，形成富燃料区域，当通过分配器后，煤粉流被叶片分成四股，这些煤粉流螺旋状进进炉膛，产生煤粉与二次风的逐步混合。二次风依次通过挡板、燃烧器筒身及导流板进进炉膛，在燃烧器出口形成富燃料区，能有效降低燃料型NOx，同时降低了火焰的峰值温度，使得热力型NOx减少。
产品特性：
降低NOx：单独使用NO70R低氮燃烧器最高可降低50%的NOx排放，配合使用SOFA系统，效果可达70%；
对UBC的影响：基本不会对UBC和锅炉效率产生影响；
两个独立通道控制气流，低旋分配器产生的分股气流能很好的保持风/粉比。
能有效降低燃料型NOx，同时降低了火焰的峰值温度，使得热力型NOx减少。
通常在燃烧烟煤的情况下，仅使用NO70R能降低NOx至450mg/Nm3，假如加上SOFA风可降低至300mg/Nm3，燃烧次烟煤可达到185/Nm3。
是否选择单调风/双调风燃烧器，有很多影响因素。根据客户的需求，如NOx排放需求、预算等，向客户推荐最经济有效的方案。
"W"火焰锅炉
NO70W低氮燃烧器可以应用于''W''火焰锅炉。通过风/粉的分配、混合和控制，达到减少NOx的目的。三次风通过外部风口进进，或在燃烧器内有三次风通道。NO70W燃烧器一直在改进
最新式的燃烧器带有摆动的煤粉喷嘴，可以远程调整角度。喷嘴可以在±20°上下摆动，有效控制蒸汽温度、火焰、NOx和结渣。
喷嘴由高强合金制造，延长使用寿命，保证可靠性。喷嘴也可由手动进行调节。
产品特性：
摆动式煤粉喷嘴
增强火焰附着性
在对UBC和CO基本不影响的条件下，减少NOx
更好的控制蒸汽温度
减少炉膛结渣
分隔式风箱
促进分级燃烧
单独控制OFA和燃烧器的气流
低NOx方案：
针对''W''火焰锅炉，改造的内容包括新的燃烧器（分隔式风箱和摆动喷嘴），SOFA系统，通过CFD模拟来确定终极方案。应用独特的分隔式风箱，能够分别控制SOFA和燃烧器中的气流。
在大多数的''W''火焰锅炉中都可以应用摆动喷嘴，它的好处不仅能降低NOx,还可以通过降低UBC、干烟气损失来增进锅炉效率，更好的控制蒸汽温度

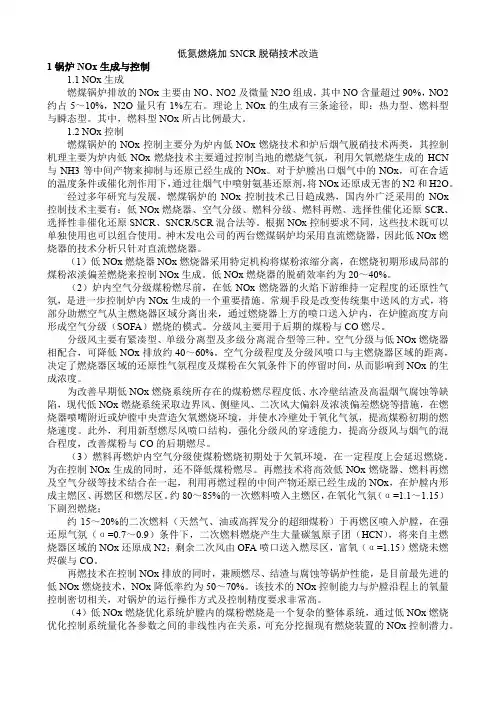

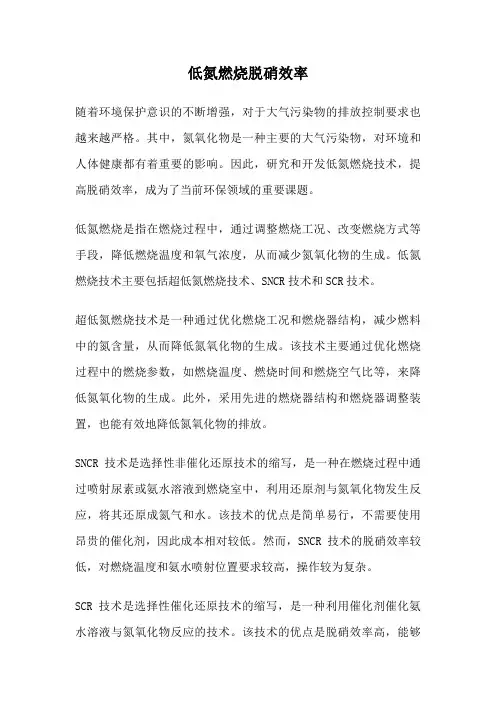

低氮燃烧加SNCR脱硝技术改造 1锅炉NOx生成与控制 1.1 NOx生成 燃煤锅炉排放的NOx主要由NO、NO2及微量N2O组成，其中NO含量超过90%，NO2约占5～10%，N2O量只有1%左右。理论上NOx的生成有三条途径，即：热力型、燃料型与瞬态型。其中，燃料型NOx所占比例最大。 1.2 NOx控制 燃煤锅炉的NOx控制主要分为炉内低NOx燃烧技术和炉后烟气脱硝技术两类，其控制机理主要为炉内低NOx燃烧技术主要通过控制当地的燃烧气氛，利用欠氧燃烧生成的HCN 与NH3等中间产物来抑制与还原已经生成的NOx。对于炉膛出口烟气中的NOx，可在合适的温度条件或催化剂作用下，通过往烟气中喷射氨基还原剂，将NOx还原成无害的N2和H2O。 经过多年研究与发展，燃煤锅炉的NOx控制技术已日趋成熟，国内外广泛采用的NOx 控制技术主要有：低NOx燃烧器、空气分级、燃料分级、燃料再燃、选择性催化还原SCR、选择性非催化还原SNCR、SNCR/SCR混合法等。根据NOx控制要求不同，这些技术既可以单独使用也可以组合使用。神木发电公司的两台燃煤锅炉均采用直流燃烧器，因此低NOx燃烧器的技术分析只针对直流燃烧器。 （1）低NOx燃烧器NOx燃烧器采用特定机构将煤粉浓缩分离，在燃烧初期形成局部的煤粉浓淡偏差燃烧来控制NOx生成。低NOx燃烧器的脱硝效率约为20～40%。 （2）炉内空气分级煤粉燃尽前，在低NOx燃烧器的火焰下游维持一定程度的还原性气氛，是进一步控制炉内NOx生成的一个重要措施。常规手段是改变传统集中送风的方式，将部分助燃空气从主燃烧器区域分离出来，通过燃烧器上方的喷口送入炉内，在炉膛高度方向形成空气分级（SOFA）燃烧的模式。分级风主要用于后期的煤粉与CO燃尽。 分级风主要有紧凑型、单级分离型及多级分离混合型等三种。空气分级与低NOx燃烧器相配合，可降低NOx排放约40～60%。空气分级程度及分级风喷口与主燃烧器区域的距离，决定了燃烧器区域的还原性气氛程度及煤粉在欠氧条件下的停留时间，从而影响到NOx的生成浓度。 为改善早期低NOx燃烧系统所存在的煤粉燃尽程度低、水冷壁结渣及高温烟气腐蚀等缺陷，现代低NOx燃烧系统采取边界风、侧壁风、二次风大偏斜及浓淡偏差燃烧等措施，在燃烧器喷嘴附近或炉膛中央营造欠氧燃烧环境，并使水冷壁处于氧化气氛，提高煤粉初期的燃烧速度。此外，利用新型燃尽风喷口结构，强化分级风的穿透能力，提高分级风与烟气的混合程度，改善煤粉与CO的后期燃尽。 （3）燃料再燃炉内空气分级使煤粉燃烧初期处于欠氧环境，在一定程度上会延迟燃烧。为在控制NOx生成的同时，还不降低煤粉燃尽。再燃技术将高效低NOx燃烧器、燃料再燃及空气分级等技术结合在一起，利用再燃过程的中间产物还原已经生成的NOx，在炉膛内形成主燃区、再燃区和燃尽区。约80～85%的一次燃料喷入主燃区，在氧化气氛（α=1.1～1.15）下剧烈燃烧； 约15～20%的二次燃料（天然气、油或高挥发分的超细煤粉）于再燃区喷入炉膛，在强还原气氛（α=0.7～0.9）条件下，二次燃料燃烧产生大量碳氢原子团（HCN），将来自主燃烧器区域的NOx还原成N2；剩余二次风由OFA喷口送入燃尽区，富氧（α=1.15）燃烧未燃烬碳与CO。 再燃技术在控制NOx排放的同时，兼顾燃尽、结渣与腐蚀等锅炉性能，是目前最先进的低NOx燃烧技术，NOx降低率约为50～70%。该技术的NOx控制能力与炉膛沿程上的氧量控制密切相关，对锅炉的运行操作方式及控制精度要求非常高。 （4）低NOx燃烧优化系统炉膛内的煤粉燃烧是一个复杂的整体系统，通过低NOx燃烧优化控制系统量化各参数之间的非线性内在关系，可充分挖掘现有燃烧装置的NOx控制潜力。

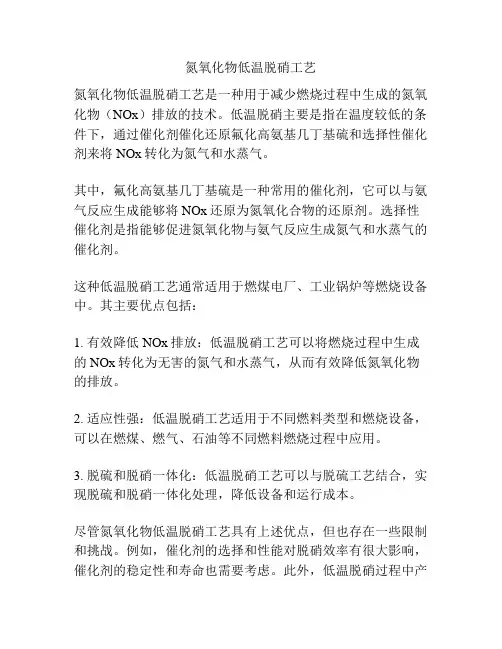

SCR 兑硝技术 SCR （ Selective Catalytic Reduction ）即为选择性催化还原技术， 近几年来发展较快， 在西欧和日本得到了广泛的应用，目前氨催化还原法是应用得最多的技术。它没有副产物， 不形成二次污染，装置结构简单，并且脱除效率高（可达 90鳩上），运行可靠，便于维护等 优点。 选择性是指在催化剂的作用和在氧气存在条件下， NH 犹先和NOx 发生还原脱除反应， 生成氮气和水，而不和烟气中的氧进行氧化反应，其主要反应式为： 4NO 4NH 3 O 2 > 4N 2 6H 2O 2NO 2 4NH 3 O 2 > 3N 2 6H 2O 在没有催化剂的情况下，上述化学反应只是在很窄的温度范围内（ 980C 左右）进行， 采用催化剂时其反应温度可控制在 300- 400C 下进行，相当于锅炉省煤器与空气预热器之间 的烟气温度，上述反应为放热反应，由于 NOx 在烟气中的浓度较低， 故反应引起催化剂温 度的升高可以忽略。 下图是SCR 法烟气脱硝工艺流程示意图 SCR 脱硝原理 SCR 技术脱硝原理为：在催化剂作用下，向温度约280?420 C 的烟气中喷入氨，将NO X 还原成N 2和H 20。 吿毓恤翔
且主要反应如卩： ANO +4NH2 + 6 T 4 恥 + 6M? +4AW3 ->5^2 + 6 円2。 6N6 +8A7/3 T INCh +12血0 2NO2 + 42^3 + 6 T 咖 + 6H10 反应原理如图所示； 惟化剂 - - - - - —— - J - 1 e *NO.烟 气"L NO. 幺X*** N H) € . ?NO. Q X-* N % N0( $ K ? NH31 ? —> () ? > Nj ?” Hi 0 》N； ? 脱硝催化剂： 催化剂作为SCR脱硝反应的核心，其质量和性能直接关系到脱硝效率的高低,所以，在火电厂脱硝工程中，除了反应器及烟道的设计不容忽视外，催化剂的参数设计同样至关重要。 一般来说，脱硝催化剂都是为项目量身定制的，即依据项目烟气成分、特性，效率以及客户要求来定的。催化剂的性能（包括活性、选择性、稳定性和再生性）无法直接量化，而是综合体现在一些参数上，主要有：活性温度、几何特性参数、机械强度参数、化学成分含量、工艺性能指标等。 催化剂的形式有：波纹板式，蜂窝式，板式 脱硝原理
燃煤锅炉低氮燃烧 器改造浅谈ABSTRACT:To reduce the running costs of SCR De NOx, Zhangjiakou Power Plant No. 3 boiler burner for transformation after transformation, the burner will reduce the coal combustion process in the furnace of NOx generation. This article focuses on the boiler burners with low nitrogen transformation programs, combined with the 3rd Zhangjiakou Power Plant boiler burner and effect the transformation of the actual situation, On the mechanism of coal-fired units generate NOx boilers and burners for NOx generated control. KEY WORD:Retrofit NOx Boiler 摘要：为降低脱硝SCR的运行费用，张家口发电厂对3号锅炉燃烧器进行改造，改造后的燃烧器将降低燃煤在炉膛燃烧过程中NOx的生成量。本文重点介绍锅炉低氮燃烧器改造的方案，并结合张家口发电厂3号锅炉燃烧器改造的实际情况及效果，浅谈燃煤机组锅炉NOx生成机理和燃烧器对NOx生成的控制。 关键词：锅炉燃烧器改造 NOx 1 概况 1.1 脱硝的必要性 在国家“十二五”规划中，对火电发电企业大气污染物排放作出了严格的规定。其中，京津唐地区要求NOx排放量小于100mg/Nm3。机组烟气脱硝改造在降低烟气NOx含量的同时，高昂的脱硝运行费用又使发电企业不堪重负。于是，为了减少SCR入口处NOx含量，降低脱硝运行费用，低氮燃烧器的改造已逐渐成为火力发电企业降低烟气NOx含量的重点改造之一。在今后火力发电机组的脱硝改造中，“先降后脱”的方案必然是大势所趋。1.2 氮氧化物的形成 煤燃烧过程中氮氧化物的生成量和排放量与煤的燃烧方式，特别是燃烧温度和过量空气系数等燃烧条件有关。研究表明，在煤的燃烧过程中生成NOx的主要途径有三个： a 热力型NO x是空气中的氧(O2)和氮(N2)在燃料燃烧时所形成的高温环境下生成的NO和NO2的总和，其总反应式为： N2+O2←→2NO NO+O2←→NO2 当燃烧区域的温度低于1000℃时，NO 的生成量很小，而温度在1300～1500℃时，NO的浓度大约为500～1000ppm，而且随着温度的升高，NOx的生成速度按指数规律增加。因此，温度对热力型NOx的生成具有决定作用。 b 快速型NOx主要是指燃料中的碳氢化合物在燃料浓度较高区域燃烧时所产生的烃与燃烧空气中的N2分子发生反应，形成的CN、HCN，继续氧化而生成的NOx。因此，快速型NOx主要产生于碳氢化合物含量较高、氧浓度较低的富燃料区，多发生在内燃机的燃烧过程。而在燃煤锅炉中，其生成量很小。 c 燃料型NOx是燃料中的氮化合物在燃烧过程中氧化反应而生成的NOx。燃煤电厂锅炉中产生的NOx中大约75～90%是燃料型NOx。在一般情况下，燃料型NOx 的主要来源是挥发份N，其占总量的60～80%，其余为焦炭N所形成。在氧化性环境中生成的NOx遇到还原性气氛时，会还原成N2，因此，锅炉燃烧最初形成的NOx，并不等于其排放浓度，而随着燃烧条件的改变，生成的NOx可能被还原，或
低氮燃烧及脱硝等减排技术知识讲解 一、脱氮技术原理： 水泥熟料生产线上氮氧化物生产示意图 分级燃烧脱氮的基本原理是在烟室和分解炉之间建立还原燃烧区，将原分解炉用煤的一部分均布到该区域内，使其缺氧燃烧以便产生CO、CH4、H2、HCN 和固定碳等还原剂。这些还原剂与窑尾烟气中的NOx发生反应，将NOx还原成N2等无污染的惰性气体。此外，煤粉在缺氧条件下燃烧也抑制了自身燃料型NOx产生，从而实现水泥生产过程中的NOx减排。其主要反应如下： 2CO +2 NO →N2+ 2CO2 NH+NH →N2+H2 2H2+2NO →N2+2H2O 二、技改简介： 1、该技术是对现有分解炉及燃烧方式进行改造，使煤
粉在分解炉内分级燃烧，在分解炉锥部形成还原区，将窑内产生的NOx还原为N2，并抑制分解炉内NOx的生成。根据池州海螺3#天津院设计的TDF分解炉结构，技改方案采用川崎公司窑尾新型燃烧器，并在分解炉锥部新增两个喂煤点，最大限度形成还原区，提高脱氮效率。 改造整体示意图 2、窑尾缩口由圆形改成方形，高度改为1600mm,并设置跳台，防止分解炉塌料现象发生，通过在分解炉锥部增设喷煤点，在分解炉锥部形成还原区。 改造前锥部改造后锥部
3、对窑尾烟室入炉烟气进行整流，将上升烟道改造成方形，同时，将上升烟道的直段延长，使窑内烟气入炉流场稳定，降低入炉风速。其次在分解炉锥部设计脱氮还原区，将分解炉煤粉分4点、上下2层喂入，增加了燃烧空间。在保证煤粉充分燃烧的同时，适当增加分解炉锥部的煤粉喂入比例，保证缺氧燃烧产生的还原气氛，从而在分解炉锥部区域形成一个“还原区”，部分生成的氮氧化物在该区域被还原分解，降低系统氮氧化物浓度。 改造前窑尾燃烧器 改造后窑尾燃烧器
深国安电子给您分享 如何降低烟气中氮氧化物的含量 1 重要性和产生的原因 氮氧化物(NOX) 是锅炉排放气体中的有害物之一。燃煤锅炉在1996 年国家要求控制在 650mg/m3，而2004 年第3 时段排放标准进一步提高要求控制在450 mg/m3 ；所以对于我们燃煤机组的火电厂热电厂减少NOX 的排放迫在眉睫。 在燃烧过程中, NOX 生成的途径有3 条: 1）热力型NOX ：是空气中氮在高温（1 400℃以上）下氧化产生； 2）快速型NOX ：是由于燃料挥发物中碳氢化合物高温分解生成的CH 自由基和空气中氮气反应生成HCN 和N，再进一步与氧气作用以极快的速度生成NOx ； 3）燃料型NOX ：是燃料中含氮化合物在燃烧中氧化生成的NOx，称为燃料型NOx。 2 降低的方法 对于没有脱硝设备和脱硝燃烧器的燃煤锅炉来说，也就是采用低氮燃烧技术来减少NOX 的生成机会。 1）在燃用挥发分较高的烟煤时，燃料型NOX 含量较多，快速型NOX 极少。燃料型NOX 是空气中的氧与煤中氮元素热解产物发生反应生成NOX，燃料中氮并非全部转变为NOX，它存在一个转换率，降低此转换率，控制NOX 排放总量，可采取： （1）减少燃烧的过量空气系数； （2）控制燃料与空气的前期混合； （3）提高入炉的局部燃料浓度。 2）热力型NOx ：是燃烧时空气中的N2 和O2 在高温下生成的NOX，产生的主要条件是高的燃烧温度使氮分子游离增本化学活性；然后是高的氧浓度，要减少热力型NOX 的生成， 可采取： （1）减少燃烧最高温度区域范围； （2）降低锅炉燃烧的峰值温度； （3）降低燃烧的过量空气系数和局部氧浓度。 具体来说，就是在保证锅炉燃烧安全的前提下，采取以下措施来减少氮氧化物的生成：（1）低过量空气燃烧 使燃烧过程尽可能在接近理论空气量的条件下进行，随着烟气中过量氧的减少，可以抑制NOX 的生成。这是一种最简单的降低NOX 排放的方法。一般可降低NOX 排放15~20%。但 如炉内氧浓度过低（3% 以下），会增加化学不完全燃烧热损失，引起飞灰含碳量增加，使锅炉燃烧效率下降。因此，在锅炉运行时，应选取最合理的过量空气系数。 （2）空气分级燃烧 基本原理是将燃料的燃烧过程分阶段完成，采用倒三角的配风方式。在第一阶段预燃阶段，将从主燃烧器供入炉膛的空气量减少（相当于理论空气量的80%），使燃料先在缺氧的富
图6-1 典型火电厂SCR法烟气脱硝工艺流程图 脱硝工艺介绍 1脱硝工艺 图1 LNB、SNCR和SCR在锅炉系统中的位置 目前成熟的燃煤电厂氮氧化物控制技术主要包括燃烧中脱硝技术和烟气脱硝技术，其中燃烧中脱硝技术是指低氮燃烧技术（LNB），烟气脱硝技术包括SCR、SNCR和SNCR/SCR 1.1 联 80～90% 气在SCR催化剂的作用下将烟气中的NOx还原成N 2和H 2 O。SNCR/SCR联用工艺系统复杂，而 且脱硝效率一般只有50~70%。 三种烟气脱硝技术的综合比较见表1。 表1 烟气脱硝技术比较
烟气中，与烟气中的NOx混合后，扩散到催化剂表面，在催化剂作用下，氨气（NH 3 ）将烟气 中的NO和NO 2还原成无公害的氮气（N 2 ）和水（H 2 O）（图3-6）。这里“选择性”是指氨有选 择的与烟气中的NOx进行还原反应，而不与烟气中大量的O 2 作用。整个反应的控制环节是烟气在催化剂表面层流区和催化剂微孔内的扩散。 图2 SCR反应示意图 SCR反应化学方程式如下： 4NO + 4NH 3 + O 2 → 4N 2 + 6H 2 O （3-1）
2NO 2 + 4NH 3 + O 2 → 3N 2 + 6H 2 O （3-2） 在燃煤烟气的NOx中，NO约占95%，NO 2 约占5%，所以化学反应式（3-1）为主要反应，实际氨氮比接近1:1。 SCR技术通常采用V 2O 5 /TiO 2 基催化剂来促进脱硝还原反应。脱硝催化剂使用高比表面积 专用锐钛型TiO 2作为载体，（钒）V 2 O 5 作为主要活性成分，为了提高脱硝催化剂的热稳定性、 机械强度和抗中毒性能，往往还在其中添加适量的WO 3、（钼）MoO 3 、玻璃纤维等作为助添 加剂。 催化剂活性成分V 2O 5 在催化还原NOx 的同时，还会催化氧化烟气中SO 2 转化成SO 3 （反 应 NH 4 。 后处理 2 ）以 ?会增加锅炉烟道系统阻力900~1200Pa； ?系统运行会增加空预器入口烟气中SO3浓度，并残留部分未反应的逃逸氨气，两者 在空预器低温换热面上易发生反应形成NH 4HSO 4 ，进而恶化空预器冷端的堵塞和腐蚀，因此 需要对空预器采取抗NH 4HSO 4 堵塞的措施。 2.2S CR技术分类 烟气脱硝SCR工艺根据反应器在烟气系统中的位置主要分为三种类型（图3）：高灰型、低灰型和尾部型等。
锅炉低氮燃烧器改造后存在的问题与对策（一）河北艺能锅炉有限责任公司
当前，我国雾霾防治形势逼人，尽管雾霾产生的成因尚未完全研究清晰，但在社会舆论的压力和国家日益严格的节能减排政策面前，电力行业节能减排的压力不断增大，而燃煤发电机组在相当长的一段时期内仍然是我国发电行业中的主力，对于环保部最新颁布的《火电厂大气污染物排放标准》（GB13223-2011），即从2014年7月1日起，现有火力发电锅炉要达到标准规定的排放限值，燃煤发电企业纷纷进行环保设施的改造，如锅炉低氮燃烧器的改造，改造后降低NOx的排放取得较好效果，但也给锅炉安全、稳定和经济运行带来了一定的影响。NOx治理现状 国内外已对NOx的危害、燃煤发电燃烧过程中NOx的生成机理和降低NOx技术进行了较为充分的研究，可分为三种[1]：热力型NOx、燃料型NOx和快速型NOx；其中，燃料型NOx约占80-90%，是各种低NOx 技术控制的主要对象；其次是热力型，主要是由于炉内局部高温造成，快速型NOx生成量很少。NOx的控制方法可分为燃烧前处理、燃烧中处理和燃烧后处理。燃烧前脱氮主要是在燃烧前将燃料转化为低氮燃料，技术复杂，难度大，成本高，目前仅限于研究阶段；燃烧中脱氮主要有：一是抑制燃烧中NOx的形成，二是还原已形成的NOx；燃烧后脱氮主要是指烟气脱硝：包括选择性催化还原法、选择性非催化还原法等。 目前被大家公认，并已在各燃煤机组锅炉上广为应用的降NOx方法，主要是燃烧中脱氮的低氮燃烧技术加燃烧后脱氮的烟气脱硝技术；燃烧中脱氮是根据NOx的生成机理采取的低氮燃烧技术主要是：低氧燃烧、空气分级燃烧、燃料分级燃烧、烟气再循环等，该技术的主要机理就是将燃烧器通过纵向布置形成氧化还原、主还原、燃尽三区，对于四角切圆燃烧锅炉还可通过横向双区布置形成近壁区和中心区两个区域，从而实现燃料与配风在炉膛内分区、分级、低温、低氧燃烧，降低煤粉燃烧过程中NOx生成量。从2011年至今，该低氮燃烧技术在全国的燃煤锅炉上大范围应用，通过改造和运行优化，NOx减排量可达30%—70%，对于四角切圆燃烧锅炉NOx的排放浓度可由原来的400-600mg/m3降为200mg/m3以内，对冲燃烧锅炉NOx的排放浓度可由原来的500-700mg/m3降为370mg/m3以内，“W”火焰燃烧锅炉NOx的排放浓度[3]可由原来1100-1300mg/m3降为800mg/m3以内。目前，局限于低氮燃烧技术研究和发展，且该技术很短时期内再在运锅炉上快速、集中、大量的应用后，其技术尚未来得及进行消化吸收、优化改进等。
火电厂锅炉低氮燃烧改造及运行优化调整孙光奇 发表时间：2020-01-14T11:29:06.207Z 来源：《基层建设》2019年第28期作者：孙光奇朱少春 [导读] 摘要：随着我国经济的不断发展，人民对于电力资源的需求愈加严重，尤其是在当今社会发展阶段中，电力资源已经是充斥了我们生活每一个角落，可以不夸张的说，小到生活日常所需，大到科技发展，社会进步都离不开电力资源的支撑。 济南锅炉集团有限公司 摘要：随着我国经济的不断发展，人民对于电力资源的需求愈加严重，尤其是在当今社会发展阶段中，电力资源已经是充斥了我们生活每一个角落，可以不夸张的说，小到生活日常所需，大到科技发展，社会进步都离不开电力资源的支撑。就以当前我国的科技水平来说，其火力发电还是主要产电方式。虽然其火力发电产出的电力资源相当可观，但是该类产电方式对环境的污染较为严重，有时会达到一个无法接受的程度。对此，为满足国家的可持续发展道路，就要相应的实施火电厂锅炉低氮燃烧改造，从根本上解决火电厂的污染问题。本文就以火电厂锅炉低氮燃烧改造和运行优化进行探讨。 关键词：火电厂；锅炉；低氮改造；运行优化 1火电厂锅炉低氮改造重要性 目前，我国的主要发电类型就是火力发电，其它的发电方式产出效率较为低下，还不足以满足我国如此庞大的人口用电所需，而核能发电则是因为科技还不够完善，目前还存在些许的问题。因此，火力发电仍然是我国现阶段的主要供电来源。但是其火力发电的污染较为严重，需要相应的引入新技术，在这种情况下，低氮燃烧改造技术应势而生，将低氮燃烧技术良好的应用于火电厂锅炉发电进程中，可以有效的减少锅炉的烟气排放量，加强烟气净化系统，降低循环流化床锅炉的烟气产生量，极大的解决烟气排放所导致的一系列环境污染问题。为顺应当代可持续发展观念，同时还要满足我国十几亿人口的用电所需，就要对低氮燃烧改造技术的应用重视起来，并相应的加大对该技术的研究力度。 2火电厂锅炉运行优化的重要性和影响因素 2.1锅炉运行优化的重要性 作为火电厂的重要组成部分，锅炉运行的好坏直接影响着火电厂的整体运行效果。进行锅炉系统的全面优化可以帮助火电厂解决多种问题，主要表现为：降低了氮氧化物、飞灰含碳量等；在一定程度上改进了减温水量、热效率、煤耗等；有利于过热器与再热器超温和受热面结焦结渣的控制。另外，锅炉运行的优化可以实现锅炉各组成部分的协调控制，并可以发现和挖掘锅炉更多的空间。 2.2影响锅炉运行优化的因素 在锅炉运行过程中存在很多影响因素，为了提高锅炉的利用率和运行效率，应对锅炉的运行方式进行调整，有效减少各种损失，同时还应在一定程度上提高蒸汽的参数，从而降低锅炉的排污量与减温水量。对于运行中的锅炉来说，其热损失主要来自未充分燃烧和排烟两方面。其中，未充分燃烧是指燃料在锅炉内没有完全燃烧，没有发挥全部的热能而造成热损失。而排烟热损失的影响因素有很多，主要包括：受热面积积灰和结渣，其原因是锅炉在运行过程中，预热器、炉膛和烟道等处的受热面容易出现积灰，从而影响排烟造成热损失；漏风问题，其主要出现在制粉系统、炉膛、烟道等处，当发生漏风时会直接增加排烟热损失，另外，排烟温度会随着炉膛漏风系数的增大而升高，进而造成排烟热损失增加；外界因素影响，即入炉煤的成分、空气预热器入口的温度等因素的影响，煤成分的大小影响着炉膛内燃烧程度，如果煤质不好导致燃烧不充分，会增加烟气量，导致排烟热损失增大。 3火电厂锅炉低氮燃烧改造优化 3.1火电厂锅炉燃烧改造 因为目前的中国科技技术还达不到全面实现核能产电，因此，其主要发电方式仍为火电厂发电，为解决其环境污染问题，就要相应的应用低氮化燃烧改造技术，使得我国的火电厂发电走向可持续发展道路。其低氮化燃烧改造的核心就是使用垂直煤粉超浓缩分离技术，将传统的燃烧方式升级为立体分级燃烧方式。在实际的改造过程当中，需要将原锅炉中的燃烧器进行重新改进和布局，全面更换为低氮燃烧器、其煤粉喷嘴换为上下摆动结构并且垂直浓淡分离，以达到提升低氮燃烧器的烧热效率和降低NOx排放量的目的。 3.2火电厂低氮燃烧运行优化 将传统燃烧器全面更换为低氮燃烧器后，需要进行相应的优化工作，以达到全面保证锅炉的正常运作的同时提高其电能产出率，扩大火电厂经济效益，减小汽温和两侧烟温的差距。目前我国所常用到的火电厂低氮燃烧运行优化措施大致分为调整摆角和燃尽风；调整一次风、二次风、周界风；调整炉膛氧量；调整煤粉细度等几个措施。 调整摆角和燃尽风指在汽温较高的情况下，适当的降低燃烧器摆角并且优化燃尽风，可以有效降低含氧量，适当上部燃烧率升高，明显提高其低氮燃烧效率。 调整一次风、二次风、周界风指通过实现二次风组合适当将主燃烧区实现低氧燃烧，结合相应的参数进行实际调整，通过实际的低氮燃烧情况进行更加适合的调整二次风工作。调整炉膛氧量指将炉膛中的含氧量控制在2.5％-3.5％之间，可以明显达到降低NOx排放量的作用，还可以保证锅炉长期维持一个良好的工作效率状况。 调整煤粉细度则是对分离器挡板进行适当调整，使得其变小，降低煤粉细度，最终使得煤粉燃烧更加充分，可以有效防止由于低氧环境而导致温度超标使得受热面超温的情况发生，可以提高其锅炉运作的安全稳定性。 4探析锅炉运行的优化措施 4.1关于优化锅炉设备本体 近些年以来，很多电厂锅炉逐渐增大了异常运行的概率，其中根源就在于较长的锅炉投产年限。在现有的锅炉异常现象中，较为典型的就是磨煤机出现卡涩、过热器脱落氧化皮、较高的脱硫风机能耗以及其他运行故障。经过全方位的燃烧技术转型与技术优化后，锅炉本体设备将会达到更好的运行性能指标。火力发电厂具体在改造现有的锅炉设备时，关键措施在于同步控制锅炉系统目前的耗电量以及系统运行阻力，确保实现显著降低的系统耗电比例，提升锅炉装置现有的系统阻力。并且针对挡板频繁出现卡涩的情况来讲，重点应当关注优化现有的磨煤机系统，以便于灵活调节分离器。 4.2关于优化现有的锅炉运行方式 实质上，锅炉运行方式决定于较多的锅炉燃烧因素，其中典型因素就在于煤质因素。锅炉燃烧效率在根本上决定于煤质的改变，并且
1、技术原理 冷冻法是物理方法，将含硫酸根的盐水冷冻降温，硫酸根将以芒硝的形式结晶析出。当盐水中硫酸根质量浓度小于25g/L时，该法受到成本限制。硝分离单元是通过冷冻结晶使富硝盐水中 的硫酸根以芒硝（Na 2SO 4 ·10H 2 O）的形式从淡盐水中分离出来。 利用冷冻法将富硝盐水中的硫酸根结晶分离是目前国内较为先进的脱硝方法，但该法的应用逐渐暴露出冷冻设备易堵塞等问题。我公司针对上述问题进行了一系列的自主研发和工艺改进，已研发出一套新型脱硝技术方案，并已向国家专利局提出了国家发明专利申请。 2、工艺流程简介 图冷冻脱硝工艺流程框图 富硝盐水首先进入预冷换热器进行预冷，预冷后温度可降至15~20℃。预冷后的富硝盐水进入兑卤槽，与兑卤槽循环液均匀混合，稳定降温至-5℃左右。兑卤槽循环液是通过兑卤循环泵泵至冷冻换热器获取冷量，冷冻换热器的冷源为冷冻机组的制冷剂。 兑卤槽在循环换热过程中因温度下降会有芒硝晶体析出并沉降，根据晶体析出情况定期泵至沉硝槽，在沉硝槽中晶体进一步长大。含大量芒硝晶体的浆料随后送至离心机进行离心分离，得到产品芒硝。沉硝槽的上清液只含少量的硫酸根离子（出槽淡盐水硫酸钠浓度为6~10 g/L，出槽淡盐水脱硝后返回前端），溢流收集于冷盐水储槽，经预冷换热器回收冷量后回流至淡盐水储槽进一步处理。 冷冻脱硝的吨水直接运行成本（电以元计）约为30~40元。
3、技术特点 本系统工艺设计的主要技术特点如下： （1）采用逐级降温、三段沉硝，能很好地解决硝分离单元芒硝结晶堵塞严重的问题，冷冻效率高。富硝盐水在浓缩液储罐进行一次沉硝，并根据氯化钠和硫酸钠在水中的互溶度合理设定预冷温度，从而避免预冷换热器的堵塞。二次沉硝发生在兑卤槽，温度降至-(5~7)℃左右，冷冻换热器换热温差小，兑卤循环液流速大，从而有效避免了冷冻换热器的堵塞。三次沉硝发生在沉硝槽，温度在-(7~8)℃左右，沉降的晶体固液比高，有利于离心分离。 （2）换热网络合理，有利于节省能耗。沉硝槽溢流冷盐水用作预冷换热器的热源，既回收了热量（或冷量），同时也减轻了返回化盐工序后对系统工艺温度的影响。 （3）运行管理方便，工艺运转自动化程度高，设备维护简单。
燃气锅炉低氮改造方案 燃气锅炉低氮排放成为了新时代的新要求，为了保护环境，保证国人健康，燃气锅炉低氮排放势在必行，使命必达。 远大锅炉紧跟时代步伐，积极响应国家政策，时刻不忘研发新产品，不忘为用户谋福利。 远大低氮燃气锅炉：FGR烟气再循环低氮燃烧技术；国外原装进口低氮燃烧器； 压力、水位多重安全防护；PLC触摸屏智能化控制技术。 远大锅炉低氮技术研发历程： 保护环境，节能减排，绿色生产，可持续发展是每一个企业的使命，远大锅炉每年按销售额的5%提取新产品研发费用，专注低氮、节能锅炉技术的研发。 2015年，远大锅炉与芬兰奥林、德国欧科、意大利利雅路、意科法兰等积极合作，通过使用超低NOx燃烧器，增加烟气外循环设计，实现氮氧化物＜30mg/m 3排放标准。 NOx成分分析及产生机理： 在燃烧过程中所产生的氮的氧化物主要为NO和NO2，通常把这两种氮氧化物通称为氮氧化物NOx。大量实验结果表明，燃烧装置排放的氮氧化物主要为NO，平均约占95%，而NO2仅占5%左右。
燃料燃烧过程生成的NOx，按其形成分类，可分为三种： 1、热力型NOx （Thermal NOx），它是空气中的氮气在高温下氧化而生成的NOx； 2、快速型NOx（Prompt NOx），它是燃烧时空气中的氮和燃料中的碳氢离子团如CH等反应生成的NOx； 3、燃料型NOx（Fuel NOx），它是燃料中含有的氮化合物在燃烧过程中热分解而又接着氧化而生成的NOx； 燃烧时所形成NO可以与含氮原子中间产物反应使NO还原成NO2。实际上除了这些反应外，NO 还可以与各种含氮化合物生成NO2。在实际燃烧装置中反应达到化学平衡时，[NO2]/[NO]比例很小，即NO转变为NO2很少，可以忽略。 降低NOx的燃烧技术： NOx是由燃烧产生的，而燃烧方法和燃烧条件对NOx的生成有较大影响，因此可以通过改进燃烧技术来降低NOx，其主要途径如下： 1选用N含量较低的燃料，包括燃料脱氮和转变成低氮燃料； 2降低空气过剩系数，组织过浓燃烧，来降低燃料周围氧的浓度； 3在过剩空气少的情况下，降低温度峰值以减少“热反应NO”； 4在氧浓度较低情况下，增加可燃物在火焰前峰和反应区中停留的时间。 减少NOx的形成和排放通常运用的具体方法为：分级燃烧、再燃烧法、低氧燃烧、浓淡偏差燃烧和烟气再循环等。 目前低氮改造方案 1、FGR技术： 即自身再循环燃烧器，对于天燃气锅炉来说目前主流成熟低氮排放技术就是分级燃烧加烟气再循环法即FGR技术，
我国氮氧化物的排放情况： 氮氧化物的危害 随着我国经济的发展，能源消耗带来的环境污染也越来越严重，大气烟尘、酸雨、温室效应和臭氧层的破坏已成为危害人民生存的四大杀手。其中烟尘、二氧化硫、氮氧化物等有害物质是造成大气污染、酸雨和温室效应的主要根源近年来，氮氧化物(NOx，包括N2O、NO、NO2、N2O3、N2O和N2O5等多种化合物）的治理已经成为人们关注的焦点之一。 在高温燃烧条件下，NOx主要以NO的形式存在，最初排放的NOx中NO约占95%。但是，NO在大气中极易与空气中的氧发生反应，生成NOx，故大气中NO普遍以NO的形式存在。空气中的NO和NO2通过光化学反应，相互转化而达到平衡。在温度较大或有云雾存在时，NO2进一步与水分子作用形成酸雨中的第二重要酸分——硝酸(HNO3),在有催化剂存在时，如加上合适的气象条件，NO2转变成硝酸的速度加快。特别是当NO2与SO2同时存在时，可以相互催化，形成硝酸的速度更快。此外，NOx还可以因飞行器在平流层中排放废气，逐渐积累，而使其浓度增大，此时NO再与平流层内的O3发生反应生成NO2、O2，NO2与O2进一步反应生成NO 和O2，从而打破O3平衡，使O3浓度降低导致O3层的耗损。 我国氮氧化物的排放情况 在我国，二氧化硫、氮氧化物等有害物质主要是由燃煤过程产生的。随着我国经济实力的增强，耗电量也将逐步加大。目前，我国已经开展了大规模的烟气脱硫项目，但烟气脱硝还未大规模的开展。有研究资料表明，如果继续不加强对烟气中氮氧化物的治理，氮氧化物的总量和在大气污染物中的比重都将上升，并有可能取代二氧化硫成为大气中的主要污染物。 我国是世界上少数几个以煤炭为主要能源的国家之一,据统计,我国67%的氮氧化物(NOx)排放量来自于煤炭的燃烧。据国家环保总局统计预测, 2005年和2010年我国火电厂煤炭消耗量分别占全国总量的56%和64%,火电厂NOx产生量占全国总量的50%。从燃煤消耗对NOx排放贡献值来看,火电厂NOx排放控制是我国NOx排放总量控制关键所在。随着我国最新的《火电厂大气污染物控制排放标准》和《大气污染防治法》的颁布实施以及《京都议定书》的正式生效,国内对NOx 的排放控制将日趋严格,在火力发电厂中采用有效的NOx排放控制措施势在必行。
煤粉锅炉降氮脱硝技术选择及应用 发表时间：2016-10-10T15:27:29.943Z 来源：《电力设备》2016年第14期作者：张永博 [导读] 随着经济社会发展和城市化进程的加速，我国中东部地区大气复合污染的态势日益严峻。 （神华宁煤集团煤炭化学工业分公司烯烃公司 750411） 摘要：在我国经济发展的推动下，对无污染物的排放标准的要求逐渐变得严格，因此，需要严格控制的煤粉锅炉的氮氧化物的排放量，也可以保环境，保护人们的身体健康。基于此，本文论述了煤粉锅炉炉降氮脱硝技术分析。 关键词：煤粉锅炉；降氮脱硝；技术 随着经济社会发展和城市化进程的加速，我国中东部地区大气复合污染的态势日益严峻，京津冀、长三角和珠三角等城市重度雾霾现象频发，中西部城市雾霾问题也逐渐凸显。据有关部门统计，工业燃煤排放的污染物占雾霾来源和成因的30%～40%。为了使大气污染状况得到改善，提高燃煤工业锅炉的燃烧效率以及降低污染物的排放迫在眉睫。燃煤工业锅炉可提供不同压力下的饱和蒸汽、过热蒸汽，提供不同需求的各种温度热水以及其他热介质，其被广泛应用在化工、机械、农业等领域。目前燃煤工业锅炉总数近60万台，年消耗煤炭量达6.4亿吨，占目前现役工业锅炉总数的85%，且每年以1．5%左右的速度增长。但我国燃煤工业锅炉是个高耗能、高污染的产业，全国重点城市工业锅炉排放造成的污染已经超过了电站锅炉，这主要是因为工业锅炉在使用过程中普遍存在3个问题:①锅炉燃烧设备设计制造质量低、主辅机匹配不合理、自控水平低;②实际燃用煤种的性能指标通同设计要求之间有所偏离，导致锅炉普遍存在燃煤着火困难、燃烧工况差、燃尽率低等等问题；③锅炉通常处于低负荷运行，导致燃烧效率低，且散热损失所占比例大。为解决燃煤工业锅炉行业存在的这些问题，自20世纪70年代以来，国内曾先后通过自主开发和国际合作，开展了大量燃煤工业锅炉优化升级方面的工作，掌握了多项关键技术。近年来已成功研发出中小型煤粉燃烧技术系统，全程优化配风及运行自动诊断技术、燃煤工业锅炉烟气除尘、脱硫一体化技术等，不仅提高了燃煤工业锅炉的燃烧效率，又从源头上减少了污染物的排放。笔者针对我国近年来煤粉工业锅炉研发的关键技术和推广应用现状进行了归纳总结，以期为今后我国煤粉工业锅炉的健康有序发展提供参考。 1、降氮脱硝技术 氮氧化物是严重的污染物，近些年来我国的排放量逐年上升，超过了二氧化硫的排放量，造成了很大的环境污染，因此对降氮脱硝技术进行研究是刻不容缓的。以下简单介绍了几种降氮脱硝技术： 1.1、低氮燃烧的技术 低氮燃烧技术是对锅炉内的流场、温度场以及物料的分布进行合理分配，这样能够改变氮氧化物的生成环境，减少氮氧化物的产生。实现这种技术主要有三种途径：一是降低氧气浓度，实现低氧燃烧；二是在氧气浓度较低的情况下延长停留时间；三是在空气较多的情况下降低燃烧温度。这三种方法都可以降低氮氧化物的生成，因此衍生出三种低氮燃烧技术：低过量空气燃烧，这种技术会通过氧气的减少抑制氮氧化物的生成，但是氧气浓度过低时会导致一氧化碳增加，这样未完全燃烧会造成一定的损失。低氮燃烧器技术，这种技术是采用特殊设计的燃烧器，控制燃料和空气的配比从而抑制氮氧化物的生成。空气分级燃烧技术，通过将空气和煤粉混合然后再进行燃烧，这种方法可以降低氮氧化物的生成但是会造成炉膛结渣腐蚀的问题。低氮燃烧技术不需要任何的脱氮剂并且成本较低，因此是大多数脱氮工程的首选。 1.2、烟气脱硝的技术 1.2.1、氧化吸收法 氧化吸收法的脱硝原理是利用强氧化剂将 NO氧化为反应活性较高的 NO2，之后再用碱性溶液吸收处理。其分为气相氧化－液相吸收法和液相氧化吸收法。气相氧化－液相吸收法常采用 O3、黄磷、Cl O2等气态氧化物为氧化剂，其中采用臭氧研究比较多，该法是将臭氧通入烟气中与 NO 反应生成易溶的NO2，再用碱性吸收剂吸收处理来达到脱硝目的。 1.2.2、络合吸收法 络合吸收脱硫脱硝法是利用络合剂与 NO 发生络合反应，从而增大 NO 溶解度，进而达到脱硝的一种方法。亚铁络合物和钴络合物是应用较多的络合剂。亚铁络合剂主要有两类，一类是亚铁氨酸络合剂，如 Fe( EDTA) 和 Fe( NTA) ，亚铁氨酸络合剂与NO 可以快速络合，但 Fe2 +易被氧化生成 Fe3 +而失去反应活性，导致 NO 的吸收率在短时间内迅速下降，此外还会生成难以处理的 S － N 化合物，所得吸收液再生成本较高，工艺复杂。另一类是疏基亚铁络合剂，如半胱氨酸合铁( Fe( Cy S)2) 、Fe( II) DMPS等，与亚铁氨酸络合剂不同的是，疏基亚铁络合剂抗氧化能力更强，其可保持长时间的脱硝，吸收液再生也相对容易，更具有工业化优势。 2、煤粉锅炉烟气脱硝技术分析 环保部在2010年提出，当采用低NOx燃烧技术后，氮氧化物的排放浓度如果仍不符合控制标准，要采用烟气脱硝技术来降低氮氧化物的浓度。现阶段，我国的烟气脱硝技术主要包括选择性非催化还原法、选择性催化还原法、脉冲电晕等离子法等。 2.1、选择性非催化还原法脱硝技术 选择性非催化还原法是指在不使用催化剂的条件下，将还原剂从800～1100℃的高温烟气口喷入，进而降低氮氧化物浓度。这种方法对温度的要求较高，当温度高于1100℃时，氮氧化物的热分解能力会降低，当温度低于800℃时，氮氧化物的分解不完全。因此，需要对温度进行合理控制，尽量使其保持在800～1100℃之间。这种技术的操作工艺较为简单，一般不需要大量的资金投入，但对氮氧化物的脱硝效率不高，一般在25%～40%之间。 2.2、选择性催化还原法脱硝技术 选择性催化还原法是指在有催化剂的条件下，将还原剂从300～400℃的高温烟气口喷入，进而降低氮氧化物浓度。这种技术的脱硝效率较高，一般在80%～90%之间，氮氧化物的排放浓度会大幅降低，一般为100mg/Nm3以下。 2.2.3选择性催化还原法和选择性非催化还原法联合脱硝技术这种联合技术结合了上述两种脱硝方法的优点，主要是将选择性非催化还原法的还原剂喷入炉膛，并和选择性催化还原法的催化技术结合，进一步对氮氧化物进行脱硝。这种技术的脱硝率一般在40%～80%之

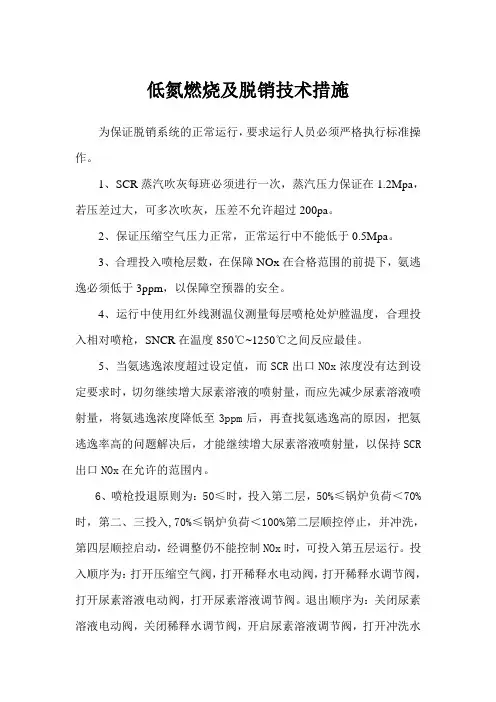

低氮燃烧及脱销技术措施 为保证脱销系统的正常运行，要求运行人员必须严格执行标准操作。 1、SCR蒸汽吹灰每班必须进行一次，蒸汽压力保证在1.2Mpa，若压差过大，可多次吹灰，压差不允许超过200pa。 2、保证压缩空气压力正常，正常运行中不能低于0.5Mpa。 3、合理投入喷枪层数，在保障NOx在合格范围的前提下，氨逃逸必须低于3ppm，以保障空预器的安全。 4、运行中使用红外线测温仪测量每层喷枪处炉膛温度，合理投入相对喷枪，SNCR在温度850℃~1250℃之间反应最佳。 5、当氨逃逸浓度超过设定值，而SCR出口NOx浓度没有达到设定要求时，切勿继续增大尿素溶液的喷射量，而应先减少尿素溶液喷射量，将氨逃逸浓度降低至3ppm后，再查找氨逃逸高的原因，把氨逃逸率高的问题解决后，才能继续增大尿素溶液喷射量，以保持SCR 出口NOx在允许的范围内。 6、喷枪投退原则为：50≤时，投入第二层，50%≤锅炉负荷＜70%时，第二、三投入,70%≤锅炉负荷＜100%第二层顺控停止，并冲洗，第四层顺控启动，经调整仍不能控制NOx时，可投入第五层运行。投入顺序为：打开压缩空气阀，打开稀释水电动阀，打开稀释水调节阀，打开尿素溶液电动阀，打开尿素溶液调节阀。退出顺序为：关闭尿素溶液电动阀，关闭稀释水调节阀，开启尿素溶液调节阀，打开冲洗水
阀，关闭稀释水电动阀，关闭冲洗水阀，关闭尿素溶液调节阀，关闭压缩空气阀。 7、喷枪投入后，SCR入口NOx不降低，则说明炉膛温度高，将尿素溶液烧损，应适当提高稀释水压力。喷枪投入后，SCR入口NO X降低，而NH3逃逸超标，应降低尿素溶液量。 8、确保SCR处温度在300~400℃之间。 9、在喷枪停运后，必须进行冲洗工作，防止冲洗不干净造成结晶，第二、三、四层冲洗时间不得少于5分钟，第五层冲洗时间不得少于30分钟。 10、若出现压缩空气异常时，应及时查找原因并尽早恢复、若压缩空气低于0.4Mpa，脱销系统将自动退出，注意各阀门应及时关闭，若压缩空气失去或压力低于0.1Mpa且短时间无法恢复压缩空气时，应立即联系检修就地手动退出所有喷枪，待查明原因并恢复后，投入脱硝系统。 11、若单台稀释泵出现故障、备用泵应联启，若联启失败，应立即退出脱硝系统运行，查明原因并修复后，在投入脱硝系统运行。
烟气氮氧化物脱除技术的特点分析 摘要：氮氧化物（NOx）是大气主要污染物之一，也是目前大气污染治理的一大难题。文章着重介绍了近年来国内外应用和正在研究开发的一些烟气氮氧化物脱除技术，其中包括选择性催化还原法、非催化选择性还原法、催化分解法、等离子体法、液体吸收法、吸附法以及生物法等等。综述了目前治理的相应技术措施的现状和发展趋势，分析几种主要方法的特点和存在的问题，指出了烟气脱氮的现状及发展方向。 关键词：氮氧化物；烟气；脱硝；技术；综述 前言 燃煤锅炉排放的烟气中含有SO2、NOx和粉尘等多种有害成份，其中氮氧化物(NOx)是重点控制的污染物之一。自20世纪70年代起，欧、美、日等发达国家相继对燃煤电站锅炉NOx的排放作了限制，并且随技术与经济的发展，限制日趋严格。 燃料燃烧是NOx的主要来源(占人类排放总量的90％)，我国是以燃煤为主的发展中国家，随着经济的快速发展，燃煤造成的环境污染日趋严重，特别是燃煤烟气中的NOx，对大气的污染已成为一个不容忽视的重要问题，我国火电厂锅炉NOx年排放量从198 7年的120.7万～150.6万t增加到2000年的271.3万～300.7万t。有鉴于此，国家环保局于20世纪90年代中后期，对燃煤电站锅炉NOx的排放作出了限制。 NOx的治理技术可分为燃烧的前处理、燃烧方式的改进及燃烧的后处理三种。燃烧的后处理也就是对燃烧产生的含NOx的烟气(尾气)进行处理的方法，即烟气脱硝。本文重点分析几种主要烟气脱硝方法的特点和存在的问题，供研究和应用参考。 1几种主要烟气氮氧化物脱除技术的特点分析 1.1选择性催化还原法（SCR） 在含氧气氛下，还原剂优先与废气中NO反应的催化过程称为选择性催化还原。以NH3作还原剂,V2O5-TiO2为催化剂来消除固定源(如火力发电厂)排放的NO 的工艺已比较成熟。 也是目前唯一能在氧化气氛下脱除NO的实用方法。1979年，世界上第一个工业
锅炉低氮燃烧器安装 方 案 文 件 建设单位： 施工单位：
目录 一、编制依据 二、工程概况 三、主要施工内容 四、施工组织 五、施工技术措施 六、质量保证措施 七、安全措施 八、企业人员资质 编制人： 审核人： 日期：2017年月日
第一章编制依据 一、JB/T1613《锅炉受压元件焊接技术条件》； 二、JB/T1612《锅炉水压试验技术条件》作为技术标准、质量要求。 第二章工程概况 本工程位于北京市锅炉房。现场交通状况良好，现有水压、电力容量能够满足施工要求。 现场锅炉设备情况如下表（详见后附锅炉低氮燃烧改造告知书）： 第三章主要施工内容 根据甲方要求和锅炉低氮改造要求，本工程主要施工内容有：提供全新原装进口设备并进行相关施工，满足甲方的各项要求，达到甲方的使用目的，达到烟气环保排放标准。 （1）燃烧器选型及说明: 将甲方原有 2.8MW锅炉配置的旧燃烧器更换为德国欧科EKEVO7.3600 G FGR型低氮电子比调燃烧器及其配套阀门组件。 EKEVO7.3600 G FGR是低氮燃烧器加烟气再循环技术，这种技术组合可以达到低于30mg/m3的NOx排放浓度，在稳定达到《锅炉大气污染物排放标准》（DB11/139-2015）中高污染燃料禁燃区内在用锅炉2017年4月1日起执行的80mg/m3排放限值的基础上留有一定的富余，以防止运行不稳定造成NOx超标； 采用烟气再循环技术辅助低氮燃烧时，同样额定功率的锅炉炉膛尺寸要比常规锅炉适当放大，以保证NOx的控制效果。本项目为旧锅炉改造，鉴于旧锅炉的炉膛尺寸相对偏小，需适当降低锅炉的额定
出力以确保NOx的控制效果。 （2）燃烧器安装改造说明: 2.1锅炉燃烧器连接法兰改造：2.8MW热水锅炉的燃烧器原有安装接口比EKEVO7.3600 G FGR型燃烧器所需接口要大，所以需要制作一块过渡安装法兰，安装法兰与锅炉原有旧法兰板满焊焊接连接，以达到连接稳固的目的。 2.2燃烧器燃烧头长度选择:根据不同的锅炉前炉墙的厚度，选用EKEVO7.3600 G FGR型燃烧器加长头，使燃烧器燃烧头伸入锅炉炉膛燃烧室之内，以保障燃烧时火焰完全在锅炉炉膛燃烧室内。 2.3燃烧器电气方面改造: EKEVO7.3600 G FGR型燃烧器电机功率动力电源配线无需改口。控制线路进行改动；燃烧机自配控制柜须安装在燃烧器3米以内，完成该控制柜与燃烧器之间的电气布线和接线。 2.4烟气再循环管道施工: EKEVO7.3600 G FGR型燃烧器的烟气再循环FGR接口口径为DN200以上。整个FGR管路最多有3个90度弯头，总长度不超过13米。锅炉出口烟道的FGR取出管口必须是45度迎风面切口。整个FGR管路做保温处理以减少冷凝水的产生。FGR管进入燃烧器前，必须在FGR管的最低位置做冷凝水排水管，排水管口径为DN15,2个180°弯头，向下的排水管长度要大于300mm。 （3）质监局与环保局测试验收： 按照北京市海淀区质量技术监督局要求进行锅炉安全性能调试验收。由北京市海淀区环境保护局委托第三方验收机构对现场锅炉燃烧器
