FP强力分级破碎机
Key words: sizing crusher, minerals sizers, roll-toothed crusher, Double Roll Tooth Crusher, Metallurgy Saw-Tooth Crusher
产品说明：
FP系列强力分级破碎机是一种全新概念的破碎机，它完全不同于传统破碎机靠挤压和撞击来破碎物料，而是利用剪切和拉伸的共同作用来实现物料的破碎。
本系列强力分级破碎机具有破碎强度高，处理能力大的特点。由于其齿形特殊且转速低，物料的过粉碎和超粒度均较少。主要适用于煤矿、电力、矿山、冶金等行业脆性块状物料的粗、中级粒度破碎。
本系列设备带有多种自动保护装置，且自动定期供油润滑，可以方便地纳入全厂设备的自动化集中控制。
品种规格主要有两大系列：
一、齿套式：（primary crushing）
FP50系列FP5008、FP5012、FP5016、FP5020
FP63系列FP6315、FP6320、FP6324、FP6330
FP75系列FP7515、FP7520、FP7530
FP100以上系列FP10015、FP10020、FP11515、FP11520等
二、齿板式：(secondary crushing)
FP50系列FP50AS、FP50AM、FP50AL
FP63系列FP63AS、FP63AM、FP63AL
FP80系列FP80AS、FP80AM、FP80AL
FP100系列FP100AS、FP100AM
FP50A双排齿板式分级破碎机技术参数
机型项目2PLF5070
FP50AS
2PLF50140
FP50AM
2PLF50200
FP50AL
齿辊中心距（mm）500
入料口尺寸
长×宽（mm）
670×11301340×11302010×1130破碎强度（MPa）≤160
入料粒度（mm）≤200（少量300）
排料粒度（mm）≤30
处理量（t/h）50—70 80—100 120—150 电机功率（KW）55 110 160
电机电压（V）380/660
外型尺寸
（长×宽×高）
3289×1680×10604340×1680×10605310×1680×1060设备重量（Kg）9650 12390 17800
FP50A双排齿板式侧挂型分级破碎机参数
机型项目2PLF5070
FP50AS
2PLF50140
FP50AM
2PLF5020
FP50AL
齿辊中心距（mm）500
入料口尺寸长×宽
（mm）
670×11301340×11302010×1130
破碎强度（MPa）≤160
入料粒度（mm）≤150（允许少量到200）
排料粒度（mm）≤40—50
处理量（t/h）80—110 110—220 220—300
电机功率（KW）45—55 75—110 110—160
电机电压（V）380/660
外型尺寸
（长×宽×高）
2268×2832×10603100×3289×10605316×1680×1060设备重量（Kg）8600 11050 16200
FP50A单排齿板式直联分级破碎机参数
机型项目2PLF5070
FP50AS
2PLF50140
FP50AM
2PLF50200
FP50AL
齿辊中心距（mm）500
入料口尺寸长×宽
（mm）
670×11301340×11302010×1130
破碎强度（MPa）≤160
入料粒度（mm）≤300（允许少量到400）
排料粒度（mm）≤50—80
处理量（t/h）100—180 180—320 260—500
电机功率（KW）45—55 75—110 110—160
电机电压（V）380/660
外型尺寸
（长×宽×高）
3289×1680×10604340×1680×10605316×1680×1060设备重量（Kg）9100 11300 16500
FP50齿套式侧挂型强力分级破碎机
型号FP5008 FP5012 FP5016 FP5020
A B A B C A B C A B C
双辊中
心距
（mm）
500
入料品
尺寸长
×宽
（mm）
800×11301200×11301600×11302000×1130
破碎辊
强度
（Mpa）
≤160
入料粒
度（mm）
≤300（允许少量到500）
排料粒
度（mm）
80 120 80 120 150 80 120 150 80 120 150
处理量（t/h）70～100 120～150
100～
180
130～
210
220～
280
150～
240
220～
280
300～
420
200～
360
300～
400
450～
620
电机功
率（KW）
45—55 75—90 90—110 110—160
电机电
压（V）
380/660
重量（t）9．3 11．8 12．8 13．6
外形尺
寸
长×宽
×高
（mm）
2110×2300×10602560×2565×10603040×2615×10603380×2760×1060 FP63A单排齿板式分级破碎机技术参数
机型项目2PLF70150
FP63AS
2PLF70200
FP63AM
2PLF70300
FP63AL
齿辊中心距（mm）625
入料口尺寸长×宽
（mm）
1615×13802095×13803055×1380
破碎强度（MPa）≤160
入料粒度（mm）≤300
排料粒度（mm）≤50—80
处理量t/h 250—400 400—800 800—1200
电机功率（KW）2×（75—90）2×（110—160）2×（160—220）电机电压（V）380/660
外型尺寸4604×2345×12205349×2345×12206309×2345×1220
长×宽×高（mm）
设备重量（Kg）22000 24600 29800 FP63A双排齿板式分级破碎机技术参数
机型项目2PLF70150
FP63AS
2PLF70200
FP63AM
2PLF70300
FP63AL
齿辊中心距（mm）625
入料口尺寸长×宽
（mm）
1615×13802095×13803055×1380
破碎强度（MPa）≤160
入料粒度（mm）≤200（少量300）
排料粒度（mm）≤30
处理量（t/h）160～220 250～400 450～600
电机功率（KW）2×902×1322×200
电机电压（V）380/660
外型尺寸
（长×宽×高mm）
4604×2345×12205349×2345×12206309×2345×1220设备重量（Kg）23200 25000 31300
FP63齿套式分级破碎机参数
机型
项目2PLF70150
FP63150
2PLF70200
FP63200
2PLF70240
FP63240
2PLF70300
FP63300
齿辊中心距
（mm）
625mm 主轴转速；50/min
入料口尺寸
长×宽（mm）
1540×15502170×15502450×15503050×1550
破碎强度
MPa
≤160
入料粒度
（mm）
≤300—800
排料粒度
（mm）
≤200—300
处理量
（t/h）
400—650 600—1050 850—1350 1200—2050
电机功率
（KW）
132—160 160—200 200—220 250—280
电机电压
（V）
380/660 6000
外型尺寸
（长×宽×
5584×2080×12505857×2080×12506282×2080×12507125×2080×1250
高）
设备重量
（Kg）
17250 25600 27100 30600 FP75系列齿套式分级破碎机技术参数
机型项目2PLF90150
FP75150
2PLF90200
FP75200
2PLF90300
FP75300
齿辊中心距（mm）750
入料口尺寸长×宽
（mm）
1520×17902170×17903055×1790
破碎强度（MPa）≤200
入料粒度（mm）≤600（允许少量800）
排料粒度（mm）≤200-300
处理量t/h 500—700 700—1200 1200—2500
电机功率（KW）160-200 200-250 250-315
电机电压（V）380/660
外型尺寸
长×宽×高（mm）
5580×2630×16506620×2630×16907390×2630×2010设备重量（Kg）38000 53000 75000
FP100齿套式分级破碎机技术参数
机型项目2PLF100150
FP10015
2PLF100200
FP10020
2PLF100300
FP10030
齿辊中心距（mm）1000
入料口尺寸长×宽
（MM）
1540×23602170×23603055×2360破碎强度（MPa）≤160
入料粒度（mm）≤800（允许少量到1200）
排料粒度（mm）≤300
处理量（t/h）800～1000 1200～2000 2000～3000 电机功率（KW）280～315 315～355 355～560 电机电压（V）6000
FP115齿套式分级破碎机技术参数
机型项目2PLF100150
FP11515
2PLF100200
FP11520
2PLF100300
FP11530
齿辊中心距（mm）1150
入料口尺寸长×宽
1540×26602170×26603055×2660（mm）
破碎强度（MPa）≤160
入料粒度（mm）≤1000（允许少量到1500）
排料粒度（mm）≤300
处理量（t/h）1000～1800 2000～2800 3000～4000
电机功率（KW）315～355 355～450 450～630
电机电压（V）6000
注:本表中尺寸为参考数，详以本厂出具基础图为准。如有改动。不另行通知。
目录 一、概述 (1) 二、工作原理 (1) 三、结构分析 (2) 四、设计数据 (2) 五、机构的运动位置分析 (3) 六、机构的运动速度分析 (4) 七、机构运动加速度分析 (5) 八、静力分析 (6) 九、与其他结构的对比 (7) 十、设计总结 (9)
一、概述 破碎机械是对固体物料施加机械力，克服物料的内聚力，使之碎裂成小块物料的设备。破碎机械所施加的机械力，可以是挤压力、劈裂力、弯曲力、剪切力、冲击力等，在一般机械中大多是两种或两种以上机械力的综合。对于坚硬的物料，适宜采用产生弯曲和劈裂作用的破碎机械；对于脆性和塑性的物料，适宜采用产生冲击和劈裂作用的机械；对于粘性和韧性的物料，适宜采用产生挤压和碾磨作用的机械。在矿山工程和建设上，破碎机械多用来破碎爆破开采所得的天然石料，使这成为规定尺寸的矿石或碎石。在硅酸盐工业中，固体原料、燃料和半成品需要经过各种破碎加工，使其粒度达到各道工序所要求的以便进一步加工操作。 二、工作原理 图（一） 如图（一）所示，1 颚式破碎机是一种用来破碎矿石的机械，机器经带传动，使曲柄2 顺时针方向回转，然后通过构件3，4，5 使动颚板 6 作往复摆动,当动颚板 6 向左摆向固定于机架1 上的定额板7 时，矿石即被轧碎；当动颚板6 向右摆离定颚板7 时，被轧碎的矿石即下落。根据生产工艺路线方案，在送料机构送料期间，动颚板6 不能向左摆向定颚板7，以防止两颚板不能破碎矿石，只有当送料完成时，两颚板才能加压破碎。因此，必须对送料机构和颚板6、颚板7 之间的运动时间顺序进行设计，使三者有严格的协调配合关系，不致在运动过程发生冲突。 由于机器在工作过程中载荷变化很大，将影响曲柄和电机的匀速转动,为了减小主轴速度的波动和电动机的容量，在曲柄轴O2的两端各装一个大小和重量完全相同的飞轮，其中一个兼作皮带轮用。
本科毕业设计 开题报告 题目：立轴冲击破碎机动力箱及落料腔的结构设计院（部）：机电工程学院 专业：机械工程及自动化 班级：机械091 姓名：张常亮 学号：20 指导教师：王全景 完成日期：2013年4月 山东建筑大学毕业设计开题报告表
国破碎机械制造业总体规模已进入国际生产大国行列但总体竞争和发展后劲仍无法与发达国家相抗衡目前国内高端用户和出口产品配套的基础零部件主要依靠进口随着出口贸易磨擦的加大势必要受到国外竞争对手和供应商的制约。因此破碎机械今后振兴发展的重心应放到基础技术和基础部件上来提高主自开发水平。大型机械设备其中锤式破碎机、破石机、颚式破碎机、大型磨粉机等设备已经远销哥伦比亚、美国、沙特等地区取得了客户的好评特别是制砂机碎石机设备得到了外商的大力赞赏。目前我国破碎制造行业市场非常广泛包括化工、矿山、建筑、水利、冶金、煤矿、玻璃等各个行业。在中国最重要的应用领域是水泥行业、铺路和矿山应用在这两个行业的破碎机各约占整个行业的30%左右。目前国际上各国对破碎机的发展抱有较大期望同时也取得了一定的成效。尤其是美国、日本、德国在破碎机的研究开发与利用已经达到了一个较高的水平。破碎机广泛应用于资源开采、工程机械、城市建设、材料分解等多项领域涉及包括化工、矿山、建筑、水利、冶金、煤矿、玻璃等各个行业。国内近几年由于经济的稳定快速发展、以及西部大开发的深入进行对破碎机的需求大量增加。另一方面，随着国家继续扩大内需基础设施建设步伐的加大这就带动了破碎机的的蓬勃发展。但是一定程度上我们对破碎机的研究开发与利用还远没有达到预期的效果破碎技术的水平相对有限。为了进一步提高破碎水平生产出就有高质量和高技术含量的破碎机尽快缩小与国外先进水平的差距我们不得不对破碎机进行更加深入的研究。 立轴冲击式破碎机的现状和发展趋势 立轴冲击式破碎机又称制砂机，是结合国内制砂生产方面的实际情况，研制开发出具有国内、国际、领先水平的高效碎石设备。它广泛适用于各种岩石、磨料、耐火材料、水泥熟料、石英石、铁矿石、混凝土骨料等多种硬、脆物料的中碎、细碎（制砂粒）。对建筑用砂、筑路用砂石优为适宜。由进料、分料器、涡动破碎腔等七部分组成。 近20年来立轴式冲击破碎机的生产厂家有了很大的发展。过去一直是供应
各种破碎机工作原理、用途、组成 一、辊式破碎机 1工作原理 对辊式破碎机将破碎物料经给料口落入两辊子之间，进行挤压破碎，成品物料自然落下。遇有过硬或不可破碎物时，对辊式破碎机的辊子可凭液压缸或弹簧的作用自动退让，使辊子间隙增大，过硬或不可破碎物落下，从而保护机器不受损坏。相向转动的两辊子有一定的间隙，改变间隙，即可控制产品最大排料粒度。双辊破碎机是利用一对相向转动的圆辊，四辊破碎机则是利用两对相向转动的圆辊进行破碎作业。 齿辊式破碎机主要采用特殊耐磨齿辊高速旋转对物料进行劈裂破碎(传统齿辊破碎机采用低速挤压破碎)，形成了高生产率的机理。两辊表面都是带锯齿的辊式破碎机对物料主要起到劈碎和撕裂的作用，同时具有挤压研磨破碎的作用。破碎齿呈螺旋形布置，入料中的小颗粒很容易通过破碎辊之间的间隙排出，大块则利用齿的剪切和拉伸力来进行破碎，改善了传统破碎机中物料不受控制一律破碎的情况。 2组成 该系列对辊破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。 3用途 该设备主要是完成物料的大块破碎工作，适用于在水泥，化工，电力，冶金，建材，耐火材料等工业部门破碎中等硬度的物料，更适用于大型煤矿或选煤厂原煤(含矸石)的破碎。 4影响辊皮磨损的因素 影响辊皮磨损的因素主要有:被破碎物料的硬度和粒度、辊皮的材质、辊子的规格尺寸和表面形状、给矿方式等。 (1)物料分布尽量均匀，以减少辊子表面出现的环状沟槽与辊皮磨损程度。 (2)在破碎机的运转中，尤其是粗碎过程中，要注意给矿块的大小，防止给矿块过大，造成破碎机产生剧烈的振动，从而严重磨损辊皮。 (3)选择耐磨性能好的辊皮，可减少辊皮的磨损程度，从而延长辊子的使用寿命; (4)给矿机的长度应该与辊子的长度保持一致，以保证沿着辊子长度而均匀给矿。另外，为了连续进行给矿，给矿机的速度应该比棍子的速度要快1-3倍。 (5)经常检查破碎产品的粒度，且应该在一定时间内将其中一个辊子沿轴向移动一次，移动距离大约等于给矿粒径的1/3即可。 此外，还要注意辊子的润滑，并需要在安全罩子上留有检查孔，方便观察辊皮的磨损情况。 5新型辊式破碎机 新型破碎机在技术上的进步主要是取消了原双辊破碎机的退让弹簧保险装置，将双破碎辊固定，破碎齿使用新的技术和材料来防止难碎硬物损坏破碎齿，从而可严格控制碎后产品中的过大颗粒。 双齿辊破碎机采用对转方式，破碎齿采用子弹头式，表面堆焊硬质合金，强度大，破碎效率高并且磨损后便于修复。 齿辊上的破碎板采用拼装式，破碎齿在韧性较好的铸基体上堆焊硬质合金，不但强度大，可破碎难碎硬物，而且破碎齿"宁弯不折"。当难碎硬物卡弯破碎齿，现场无需更换破碎板而可将破碎齿直接修复。在两侧壁上分别装有梳齿板，有两
KP1006-SM TKPC@ 20.18单段锤式破碎机 使用说明书 常熟市冶金矿山机械厂 2003年1月编 目录 1.概述 2.技术数据 3.工作原理和结构 3.1工作原理 3.2破碎机的传动形式 3.3主要部件简介 3.3.1转子 3.3.2壳体 3.3.3破碎板 3.3.4篦子 3.3.5保险门 4安装和试运转 4.1简述 4.2破碎机的安装 4.2.1下壳体 4.2.2保险门 4.2.3篦子 4.2.4转子 4.2.4.1锤盘的安装 4.2.4.2轴承的安装 4.2.4.3锤头的安装 4.2.4.4飞轮和皮带轮的安装 4.2.4.5转子的安装 4.2.5上壳体 4.2.6驱动部分 4.3破碎机的拆卸
4.4试运转 4.4.1空载试车 4.4.2带载试车 5.保养和维修 5.1机器保养的一般要求 5.2特殊说明 5.3计划维修 5.4注意点 5.5润滑 6.机件代号索引 1 概述 TKPC20.18 单段锤式破碎机,它用于破碎一般中等硬度矿石.例如,石灰石、石膏、煤、页岩和其它中等硬度脆性材料。其抗压强度可达200Mpa，由于本机具有入料料度大，破碎比大等特点，可装原矿石一次破碎到符合产品要求的料度，使过去需要的多段破碎生产系统简化为一段破碎。这样可同时减少投资和运转费用。对破碎生产线来说，只要被破碎矿厂的物理性质适合，选用这种机型的破碎机是最经济的，因它投资少，操作维修方便，并能改善劳动强度。 有些单级锤式破碎机，在雨季运行时很容易被潮湿的泥土所填塞。而具有特殊结构的TKPC破碎机就可减少被填塞的可能；且不慎混入机内杂物如：钎子，钻头、铁锤等能通过安全装置自动地被排出机外，而不致引起严重损坏。 这种特别设计的腔型和转子结构，可使锤头的动能最有利地用于破碎矿石，使载荷平稳，电耗低，并能延长破碎机易磨损部件的寿命。 各种机型的锤式破碎机，通常在喂料全宽度正面泗料情况下才能发挥其正常作用。物料由悬挂于破碎机转子上并高速旋转的锤头破碎。进机矿石的块度不同，所需消耗的能量也不同，为保持所需能量与供给能量之间的平衡，给料机的速度必须根据供料直至载荷恢复至正常状态。 2 技术数据 机型：TKPC20。18单段锤式破碎机 进料口尺寸：1860*1800 转子回转速度：310r/min 最大给料尺寸：800*1000*1250mm 出料粒度：≤25mm 占90% 生产能力：平均400t/h（最大480t/h） 电动机：YRJJ5004-6 电机功率：710KW 电机电压：6KV 总重：73.8t9(不包括电机) 机器外型尺寸:4400*4050*4200mm 注:生产能力和装机功率取决于物理性能、喂料尺寸和喂料粒度，它须通过取样和试验来决定，这需要用户提供当地所使用条件和矿石试样，如此才能通过试验来测定破碎能力。不同的出料粒度（最大100mm）可根据使用要求来选择。
目录 1、前言 1 2、主要技术参数 1 3、结构简述及装配 1 4、安装、调整和试车 5 5、使用与维护7 6、安全操作规程9 7、必须注意的事项9 8、易损件明细表10 9、PE-500*750颚式破碎机基础图11
1、前言 本说明书是为安装操作和维护复摆颚式破碎机的用户和现场操作人员编写的。本资料将帮助你熟悉破碎机的结构，并为安全操作和维护提供必要的常识。 在安装破碎机之前和破碎机运转期间，必须阅读和理解本说明书的内容，并付诸实施。 本破碎机适用于粗碎、中碎抗压强度不大于320Mpa的各种矿石或岩石。 2、主要技术参数 给料口尺寸（宽*长）500×750 mm 排料口宽度50~100 mm 最大进料尺寸425 mm 主轴转速275 mm 生产能力45~100 mm 电动机功率55 kw 外形尺寸（长×宽×高）1916×1890×1870 mm 重量（不包括电机）10.1 t 注:破碎机的生产能力受各种因素的影响，诸如给料方式、物料的形状、粒度组成、物料的干、湿、软、硬程度等等。对于硬而脆的物料要比硬而韧的物料容易破碎；片状物料要比球状物料容易破碎；由大小不同粒度组成的混合料要比单一大粒度组成的物料容易破碎，能获得较高的处理能力。相反，如果物料超过最大允许的进料粒度或者进料口堆满物料而出现阻塞现象时，往往就导致处理能力的降低。 为了提高本机的处理能力和使用寿命，必须满足其均衡进料的要求。因
此在使用本机时需由喂料机与之配套。 本机标定的性能参数是以破碎干且中等硬度的岩石为准，其堆比重为1.6吨/立方米。 3、结构简述及装配 本机主要由：机架部件、上边护板、下边护板、动颚部件、调整部件、拉杆部件、铁轨部件、润滑部件、电控部分等组成。 本机是以电动机为动力，通过电动机皮带轮，由三角皮带和槽轮驱动偏心轴，使动颚按预定轨迹作往复活动，从而将进入由固定颚板、活动颚板和边护板组成的破碎腔内的物料予以破碎，并通过下部的排料口将成品物料排出。 3.1机架部件 颚式破碎机的机架，在工作中受到很大的冲击载荷。因此它应具有足够的强度和刚度。 机架为焊接件（见图1）。机架的前墙装有固定颚板螺钉紧固的固定颚板，
第一章概述 破碎机械是对固体物料施加机械力，克服物料的内聚力，使之碎裂成小块物料的设备。 破碎机械所施加的机械力，可以是挤压力、劈裂力、弯曲力、剪切力、冲击力等，在一般机械中大多是两种或两种以上机械力的综合。对于坚硬的物料，适宜采用产生弯曲和劈裂作用的破碎机械；对于脆性和塑性的物料，适宜采用产生冲击和劈裂作用的机械；对于粘性和韧性的物料，适宜采用产生挤压和碾磨作用的机械。 在矿山工程和建设上，破碎机械多用来破碎爆破开采所得的天然石料，使这成为规定尺寸的矿石或碎石。在硅酸盐工业中，固体原料、燃料和半成品需要经过各种破碎加工，使其粒度达到各道工序所要求的以便进一步加工操作。 通常的破碎过程，有粗碎、中碎、细碎三种，其入料粒度和出料粒度，如表一所示。所采用的破碎机械相应地有粗碎机、中碎机、细碎机三种。 表一物料粗碎、中碎、细碎的划分（mm） 类别入料粒度出料粒度 粗碎中碎细碎 300～900 100～350 50 ～100 100～350 20～100 5～15 制备水泥、石灰时、细碎后的物料，还需进一步粉磨成粉末。按照粉磨程度，可分为粗磨、细磨、超细磨三种。 所采用的粉磨机相应地有粗磨机、细磨机、超细磨机三种。 在加工过程中，破碎机的效率要比粉磨机高得多，先破碎再粉磨，能显著地提高加工效率，也降低电能消耗。 工业上常用物料破碎前的平均粒度 D刁民破碎后的平均粒度d之比来衡量破碎过程中物料尺寸变化情况，比值i称为破碎比（即平均破碎比） i=D d 为了简易地表示物料破碎程度和各种破碎机的方根性能，也可用破碎机的最大进料口尺寸与最大出料口尺寸之比来作为破碎比，称为公称破碎比。 在实际破碎加工时，装入破碎机的最大物料尺寸，一般总是小于容许的最大限度进料口尺寸，所以，平均破碎比只相当于公称破碎比的0.7～0.9。 每各破碎机的破碎比有一定限度，破碎机械的破碎比一般是i=3～30。如果物料破碎的加工要求超过一种破碎机的破碎比，则必须采用两台或多台破碎机械串连加
郑州市鑫运重工科技有限公司 颚 式 破 碎 机 使 用 说 明 书 电话：2 传真：86-7 邮箱：网址：
目录 1．敬告用户 (1) 2．产品特点 (1) 3．产品用途 (1) 4．常用颚式破碎机的规格和技术参数 (2) 5．结构简述及装配 (3) 6．颚破的安装、操作和维修 (10)
一、敬告客户 为了确保本机正常工作，充分发挥本机应有的性能，希望使用单位在使用本机之前首先熟悉本机说明书，并按照说明书技术要求进行操作。 因产品技术性能不断优化，其技术参数的改进恕不另行通知，谨此致歉。 机器开机之前不能加料；机器停机之前将料出完。 二、产品特点 破碎比大结构简单工作可靠维护方便 三、产品用途 PE（X）系列复摆颚式破碎机，广泛用于各种硬脆的非金属矿石、熔渣、炉渣、建筑石料、大理石等抗压强度不超过320兆帕的大块物料的中等粒度破碎。破碎比可达4-6，且产品粒度均匀。可广泛应用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多行业。 项目型号进料口 尺寸 (mm) 最大进料 边长 (mm) 出料口可 调节范围 (mm) 产量 (t/h) 电机 功率 (kw) 重量 (t) 外形 尺寸 (mm) PE400×600400×60035040-10015-6030-371700×1732×1653 PE500×750500×75042550-10040-10045-552035×1921×2000 PE600×900600×90048065-16060-14055-752290×2206×2370 PE750×1060750×106063080-15080-23090-110292655×2302×3110 PE900×1200900×120075095-165140-320110-1323789×3050×3025 PE1000×12001000×1200850105-185180-400160-2003900×3320×3280 PEX250×1000250×100021025-6015-5030-371964×1550×1380 PEX250×1200250×120021025-6020-6037-452192×1605×1415
毕业设计（论文）说明书课题：环锤冲击式破碎机的设计 专业机械设计与制造 班级机械0622 姓名周浩 指导教师银金光老师 完成日期：2009年2 月至2009年5 月湖南冶金职业技术学院机械工程系
课题概述 破碎是当代飞速发展的经济社会必不可少的一个工业环节。在各种金属、 非金属、化工矿物原料及建筑材料的加工过程中，破碎作业要消耗巨大的能量，而且又是个低效率作业。在物料破碎过程中，由于产生发生、发热、振动和摩擦等作用，使能源大量消耗。因而多年来国内外界人士一直在研究如何达到节能、高效地完成破碎过程。从理论研究创新设备（包括改造旧有的设备）直至改变生产工艺流程。 环锤冲击式破碎机是一种新型、高效的冲击式破碎设备，它和锤式破碎机 的工作原理基本相同，主要是利用高速回转的锤头冲击矿石，使其沿自然裂隙、层理面和节理面等脆弱部分而破碎。环锤冲击式破碎机的锤环由于套在销轴上，因而运转时，环锤产生的离心力可使位于转子与筛板间的物料再次受到压碎和磨碎的作用。转子上配置的环锤有平环和齿研两种，故对物料还有劈碎的作用，可以克服因湿煤造成的粘结堵塞现象。工作时，电动机可直接通过弹性联轴器或V 带传动驱动主轴旋转,主轴转速一般为600~1200r/min。主轴通过球面调心滚柱轴承安装在机架两侧的轴承座中，轴承采用脂润油。 为了避免破碎大块物料时，环锤的速度损失不致过大和减小电动机的尖峰 负荷，在主轴的一端设有飞轮。 环锤冲击式破碎机主要由传动装置、转子、格筛和机架等几个部分组成。 转子主要由主轴、圆盘和环锤等组成，主轴上装有若干个圆盘，并用键与轴刚性地连接在一起。圆盘间装有间隔套、为了防止圆盘的轴向串动，两端用圆螺母固定。环锤位于两个圆盘的间隔内，套在销轴上。销轴贯穿了所有圆盘，两端用螺母拧紧。在每根销轴上装有若干个环锤，圆盘上配置了若干根销轴。

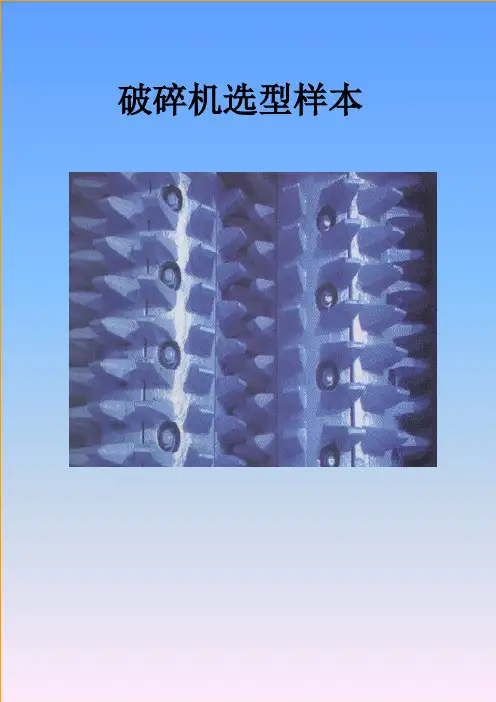

破碎机选型样本
