2015年绍兴市中等职业学校教师技能大赛 暨全省中等职业学校教师技能大赛选拔赛 数控铣工项目技术文件 根据浙江省教育厅《关于开展全省2015年中等职业学校教师技能大赛的通知》精神，现制定2015年绍兴市中职学校专业课教师数控铣工职业技能比赛技术文件。 一、比赛内容和方式 本次比赛为个人项目，即由1名选手完成比赛任务。比赛内容包括理论知识和实践操作两部分，其中理论知识成绩占30%，实践操作成绩占70%。实践操作包括设备操作60%和教学设计40%两部分，其中教学设计分为文本制作40%（包含教学目标、教学内容、教学过程、学习评价设计等内容）、展示和答辩60%两项内容；设备操作内容和要求以人力社保部制定的《国家职业标准》数控铣工操作工高级工（国家职业资格三级）及以上为要求。各试题和评定项目均为满分100分。 （一）理论知识 理论知识比赛采用闭卷笔答方式进行，时间为90分钟。 理论知识比赛命题范围以本职业专业知识为主，机械基础知识为辅，包括部分“新知识、新技术、新工艺、新方法”内容。题型为是非题、单项选择题、简答和计算题。 答题携带铅笔、黑色水笔、橡皮、简单绘图仪器和计算器等文具。 （二）实践操作 实践操作分设备操作、教学文本制作和教学展示和答辩三个部分。
1.设备操作 （1）比赛方式 设备操作在比赛现场完成。本次比赛任务和数控技术专业实践教学内容、新技术使用和数控铣工职业标准相结合，重点考查参赛选手在专业教学中教师的操作技能和职业素养，以及专业创新所应掌握的新技术、技能使用等方面的能力和水平。 1）本次比赛的设备操作由1人按任务书要求完成比赛任务。 2）本次比赛的比备操作时间为4小时。 3）参赛选手在规定时间内，根据比赛任务书的具体要求，进行数控铣床加工操作。 4）参赛要求： ①各参赛队（选手）在赛前抽签决定比赛场次和工位。 ②选手只能携带准备清单指定的刀工量具进入比赛现场。 ③准备清单将在赛前7日左右公布，请届时认真阅读。 （2）竞赛技能要求 1）数控使用基础知识 ①编程方法（常用指令代码、程序格式、子程序、固定循环、宏程序等）。 ②常用金属切削刀具、夹具、量具知识。 ③典型零件加工艺知识。 2）工艺准备 ①读图和绘图：能读懂零件图和装配图，能看懂尺寸公差、形位公差和粗糙度及其它技术要求。能手工绘制和使用CAD绘制零件图。
附件1 第46 届世界技能大赛江苏省选拔赛“时装技术”项目 样题及技术标准 一、比赛内容 比赛项目包括四个模块组成： 1. 模块A：款式设计1.5 小时 2. 模块B：立体裁剪2 小时 3. 模块C：女风衣设计制版3.5 小时 4. 模块D：女风衣设计制作10 小时 比赛时间：17 小时 模块C 和模块D 共13.5 小时，如果选手完成模块C 的制板，允许直接进入模块D 的比赛。除模块C 和D 可以共用时间外，选手们在模块A 和模块B 中，必须从同一时间开始并统一结束比赛。每个模块时间结束时，无论是否完成都必须准时提交作品。 比赛对选手们的要求包括如下： * 选手们根据比赛当场提供样布的特性，设计及绘制应用于特定目标市场的服装； * 根据比赛抽取的服装图片,在比赛提供的人台上做立体裁剪-只使用大头针; * 完成女风衣面板和里板的纸样； * 对女风衣样板进行标注，测量及剪裁； * 女风衣的制作； * 有效的利用各种工业制造机器； * 用手缝的方式完成一部分设计的服装制作与装饰； * 熨烫和后期整理。 二、比赛内容的描述 模块A 款式设计- 比赛时间：1.5 小时
选手们需要根据现场抽取的面料料样和目标市场完成设计系列服装设计款式图，款式图要求用黑色墨水笔在A3 绘图纸上完成。绘图纸将绘有标准人体图。目标市场的确定将会在比赛现场由裁判长当场决定，目标市场为以下两者之一,并选择不同季节： * 低端市场-快时尚(完成4 款)春夏/秋冬 * 高端市场-定制礼服(完成2 款)春夏/秋冬 如: 低端市场-快时尚春夏装设计(4款正反面) 模块B 立体裁剪–比赛时间：2 小时 赛场向选手每人提供3 米坯布，在比赛提供的人台上，用大头针依照提供的服装图片，制作立体裁剪作品。服装款式图将在模块B 开始时提供。女式连衣裙的款式图片将由裁判长搜集筛选，且裁判们不具有知情权。3 张款式图片将会在比赛现场当场抽签决定比赛的一款，所有选手们都必须依据当场确定的款式图片制作立体裁剪。模块B 的评分来源于选手们对面料的操作技巧和对图片的理解能力。 模块C 女风衣设计制版3.5 小时 选手们将根据现场专家的抽签及设计元素来设计一款女风衣。选手们需要画出款式图(款式图在样板评分时当做参考，但不计入评分)，之后进行女风衣制板。 女风衣指定的设计元素包括以下： *衣身全里，风衣里底边不与面料闭合； * 宽松款式； * 风衣长度不短于95 公分，不长于120 公分(后中测量)； * 长袖(装袖,形式不限);长度不长于75厘米(从颈侧点处量至袖口) * 有防风功能的设计点； * 风衣下摆不得小于140公分，不得大于200 公分； * 前开襟； * 有装饰明线； * 不可以有毛边。 里布的样板不需上交，不评分。
第45届世界技能大赛湖北省选拔赛塑料模具工程项目 技 术 文 件 主办单位：湖北省人力资源和社会保障厅 承办单位：湖北工程技师学院 协办单位：华中模具城 二〇一七年十二月
1.塑料模具工程项目技术描述 竞赛采取个人赛方式，选手独立完成整个竞赛过程。塑料模具工程竞赛项目是根据塑料制件2D图纸进行产品三维造型、模具设计、模具零件编程加工、装配和试模装配并能注塑成型合格塑料试件的竞赛活动。 竞赛内容为综合技能操作竞赛，由选手根据大赛组委会提供的产品图和模坯，进行产品建模、模具设计、数控加工、模具装调及注塑成型，完成竞赛整个过程。主要包括以下五大内容： 1.1产品建模模块 参赛选手根据赛场提供的产品建模的2D图纸，使用专业软件进行产品3D建模，3D建模完成后转化生成2D工程图（PDF格式）。 1. 2 模具设计模块 参赛选手根据造型的3D模型，使用专业软件完成符合生产实际要求的模具3D设计，进行合理布局，正确选择分型面，合理选择模架、顶出系统、浇注系统和冷却系统，并生成型芯、型腔、型芯固定板、型腔固定板、顶针固定板和总装配图共六张2D工程图。 1. 3 数控加工模块 参赛选手根据之前设计的3D零件图，使用CAM软件编制数控加工程序以及后置处理，并对零件进行正确装夹，
合理设置加工参数，完成模具零件的加工。 1. 4 模具装调模块 参赛选手能根据竞赛图纸的要求与赛场条件，正确制定模具零件的装配、调试工艺，熟练使用电动（或风动）工具，对顶针进行切割以及对产品成型区域进行研磨、抛光等表面精细加工，并能按要求完成模具的装配和调试。 1. 5 注塑成型模块 参赛选手熟悉塑料成型工艺，注塑成型参数的调整，塑料试件的质量分析与控制。能将装配完成的模具安装在注塑机上进行塑件注塑成型；根据塑件质量与缺陷，会进行注塑机的参数进行调整、调试与操作（技术人员协助下）；在调试合格后，进行试模打出10个产品，并在其中选取2个最好的制件分别进行质量检测和主观评分。 2. 裁判组和选手条件及要求 2.1、裁判组 裁判组成员由专家组及各参赛代表队推荐专家组成。参赛队以各地、市、州代表队为单位，每参赛单位仅限推荐1名裁判。裁判员应服从大赛专家组安排，参加选拔赛的现场执裁、主观评分、客观测量以及监督测量过程的各项工作。 2.2裁判员的条件和组成 （1）裁判员要求思想品德优秀，身体健康，有省级以上大赛裁判经历的优先考虑，年龄不超过60岁。 （2）具有本专业技师以上职业资格或高级以上专业技
世界技能大赛大赛电气装置项目集训任务 模块一电气设备安装
一、工作任务 某工作间电气安装施工布局图、配电箱布局图和照明线路图如附图所示。请在规定时间内按要求完成以下工作任务： 1、在模拟工作间内按照施工图，采用PVC线槽、PVC线管、电缆、桥架等完成线路铺设。 2、按照电路图，完成照明配电箱、照明线路、插座线路等的安装与测试。 3、根据A1箱线路设计要求，设计电动机及LOGO控制线路并完成线路安装。 4、根据LOGO编程要求，编写LOGO程序，调试电路达到任务书所要求的功能。 二、竞赛时间 本模块操作时间为480分钟（8小时）。 三、注意事项 1、在完成工作任务的过程中，严格遵守电气施工的安全操作规程。 2、电气施工过程中，照明线路参照《建筑电气工程施工质量验收规范（GB50303-2002）》安装，低压电器参照《电气装置安装工程低压电器施工及验收规范（GB50254-96）》安装。 3、不得擅自更改施工图纸中的安装尺寸和技术要求，若现场设备无法满足安装尺寸处，须经裁判长同意后方可修改。 4、确保所有线槽盖板、器件盒、配件全部安装完成，正确填写测试报告后，方能接通电源并进行通电调试，否则不能通电调试。 5、在“工作任务书”封面右上角填写工位号。
A1线路设计要求 1、供电电源: 3L+N+PE–380V(由A1箱提供)。 2、用电设备：电动机额定电压为380V，额定电流为1.2A。 3、保护和断路器: ●主断路器(QF1)； ●热过载继电器过载电流应根据要求设置 (FR)； ●所有金属部件接地。 4、电动机控制：电动机连续运行控制 5、信号指示灯要求: H1——显示电机停止（红色） H2——显示电机运行（绿色） 一般说明: ●所有外部设备必须在DIN导轨上使用端子连接到A1板。 ● A1板内部布局由选手自己决定。 ●选手自己选择正确的导线颜色和尺寸（mm2）。需依照相关国家标准。 ●选手必须正确选择断路器型号（A）。
第45届世界技能大赛 河南赛省选拔赛电子技术项目样题 电子技术专家组 2018·3
说明 共有电路设计（90min）、电子产品安装与调试（120min）、搭建模块和程序编写（90min）、电路检修与测量（60min）电路四项工作任务。完成这些工作任务的时间为六小时（360 min）。 在对你完成工作任务情况的评价时，职业与安全意识方面有10%的比重。请你注意安全操作、展示你的职业素养： 1．完成工作任务的过程中，所有操作都应符合安全操作规程；仪器、仪表使用规范、安全。 2．工具摆放整齐符合职业岗位要求，使用规范、符合安全要求。 3．搭建电路的模块布局合理，不产生干扰，不存在安全隐患。 4．包装物品、导线线头等的处理，符合职业岗位的要求，保持工位的整洁。 5．遵守赛场纪律，尊重赛场工作人员，爱惜赛场的设备和器材。 按完成工作任务的情况和在完成工作任务过程中的职业与安全意识，评定成绩，满分为100分。 工作内容 项目一电路设计（本项目分2项，第（一）项1分，第（二）项24分，共25分） 说明：选手在E盘根目录下以工位号为名建立文件夹（××为选手工位号，只取后两位），竞赛选手创建项目，电路图命名为Sch××.schdoc，原理图库命名为Slib××.schdoc，PCB图命名为Pcb××.schdoc，PCB元件封装库文件为Plib××.PcbLib，并存入该文件夹中。选手如不按说明存盘，将不给予评价。 （一）电路设计 倒车雷达在生活中的应用十分广发。选手根据本项目提供的材料原件清单（附表1），选择适合的元件，数量不限，设计出红外倒车雷达测距电路，要求电路由传感器件、信号发生、倒车距离指示等元件或电路组成，请完成以下任务。 1. 创建元件 在已创建的原理图元件库文件中绘制如下图所示元件，并命名为BNC01。

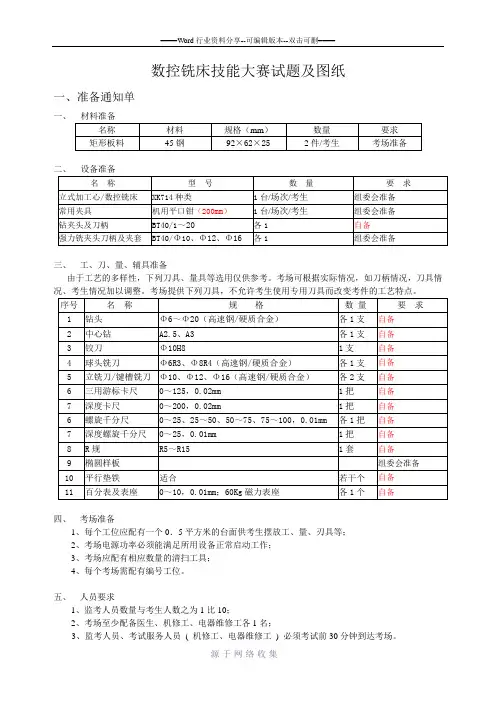

数控技能大赛铣床1 P150 毛坯：160X120X40 工艺分析： 如图所示，零件外形规则，被加工部分的尺寸、形位、表面粗糙度值等要求较高。零件复杂程序一般，包含了平面、圆弧表面、空间圆柱面、内外轮廓、挖槽、钻孔、镗孔、铰孔以及三维曲面的加工，且大部分的尺寸均达到IT8－IT7级精度。 选用机用平口钳装夹工件，校正平口钳固定钳口，使之与工作台X轴移动方向平行。在工件下表面与平口钳之间放入精度较高的平等垫块（垫块厚度与宽度适当），利用木锤或铜棒敲击工件，使平行垫块不能移动，夹紧工件。利用寻边器，找正工件X、Y轴零点，该零点位于工件A表面?38孔的中心位置，设置Z轴零点与机械原点重合，刀具长度补偿利用Z轴定位器设定；有时也可不使用刀具长度补偿功能，而根据不同刀具设定多个工件坐标系零点进行编程加工。图中A表面为执行刀具长度补偿后的零点表面。根据零件图样要求给出加工工序为： 1、铣削平面，保证尺寸28.5mm，选用? 80 mm可转位铣刀（5个刀片）。 2、加工R50凹圆弧槽，选用?25 mm三刃立铣刀。 3、加工深5 mm凹槽，选用?25 mm三刃立铣刀。 4、粗加工宽26 mm凹槽，选用?14 mm三刃立铣刀。 5、粗加工宽16 mm凹槽，选用?14 mm三刃立铣刀。
6、粗加工R85圆弧凸台侧面与表面，选用?14 mm三刃立铣刀。 7、钻中间位置孔，选用?11.8 mm直柄麻花钻。 8、扩中间位置孔，选用?35 mm锥柄麻花钻。 9、精加工宽26 mm凹槽，选用?12mm四刃立铣刀。 10、精加工宽16 mm凹槽，选用?12mm四刃立铣刀。 11、精加工R85圆弧凸台侧面与表面，选用?12mm四刃立铣刀。 12、粗镗?37.5 mm孔，选用?37.5 mm粗镗刀。 13、精镗?38 mm孔，选用?38 mm精镗刀。 14、点孔加工，选用?3 mm中心钻。 15、钻孔加工，选用?11.8直柄麻花钻。 16、铰孔加工，选用?12机用铰刀。 17、孔口R5圆角，选用?14 mm三刃立铣刀。 切削参数的选择：

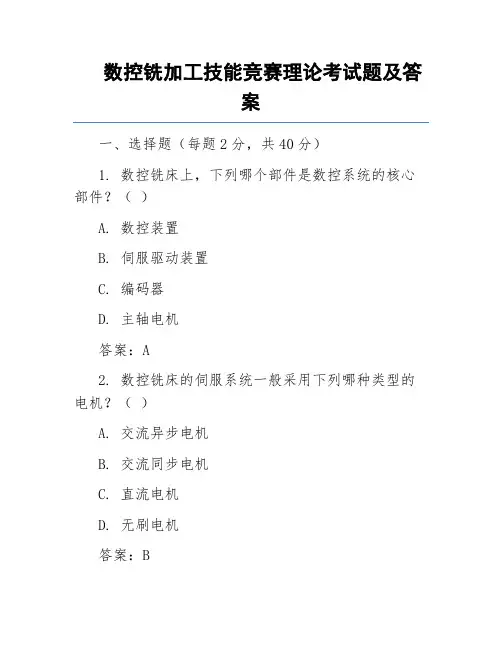

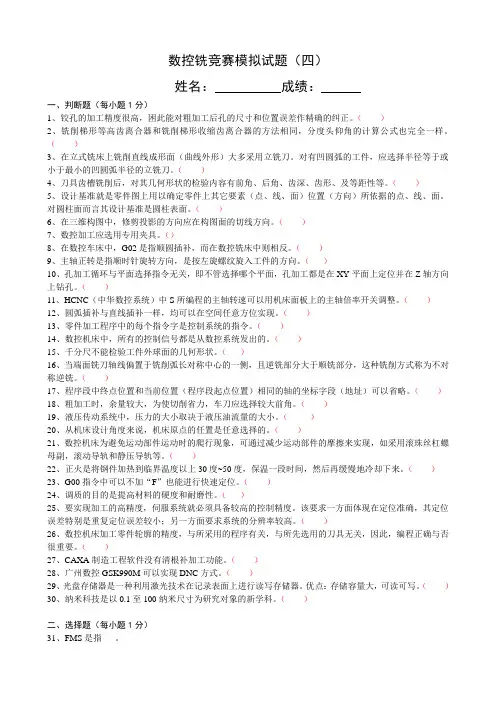

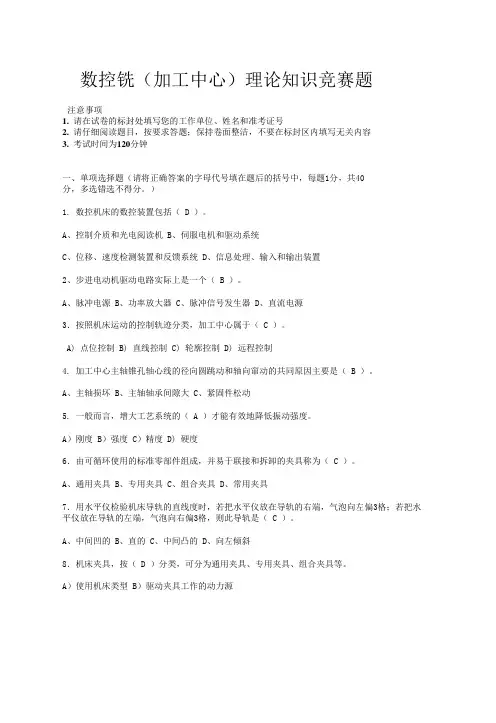

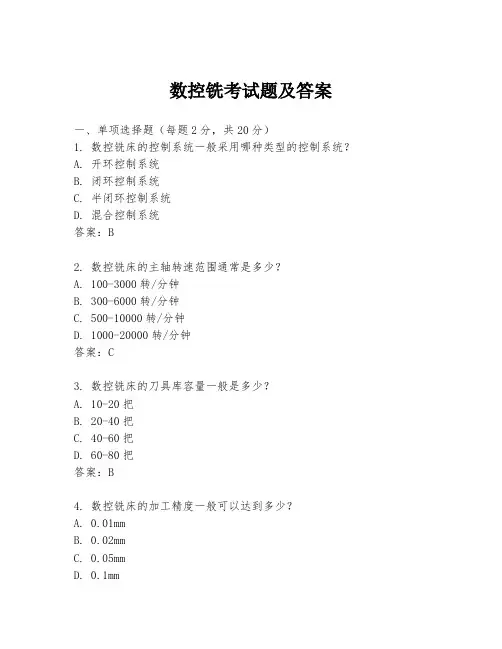

（数控加工）第一届全国数控技能大赛数控铣工理论 知识竞赛题
壹、单项选择题（请将正确答案的字母代号填在题后的括号中，每题1分，共40分，多选错选不得分。） 1.世界上第壹台数控机床是()年研制出来的。 A)1930B)1947C)1952D)1958 2.数控机床的旋转轴之壹B轴是绕（）直线轴旋转的轴。 A)X轴B)Y轴C)Z轴D)W轴 3．按照机床运动的控制轨迹分类，加工中心属于（）。 A)点位控制B)直线控制C)轮廓控制D)远程控制 4.镗削精度高的孔时，粗镗后，在工件上的切削热达到（）后再进行精镗。 A）热平衡B）热变形C）热膨胀D)热伸长 5.壹般而言，增大工艺系统的（）才能有效地降低振动强度。 A）刚度B）强度C）精度D)硬度 6．高速切削时应使用（）类刀柄。 A）BT40B）CAT40C）JT40D）HSK63A 7．刀具半径补偿指令在返回零点状态是（）。 A）模态保持B）暂时抹消C）抹消D）初始状态 8．机床夹具，按（）分类，可分为通用夹具、专用夹具、组合夹具等。 A）使用机床类型B）驱动夹具工作的动力源 C）夹紧方式D）专门化程度 9．零件如图所示，镗削零件上的孔。孔的设计基准是C面，设计尺寸为（100±0.15）mm。 为装夹方便，以A面定位，按工序尺寸L调整机床。工序尺寸280mm、80mm在前道工序中已经得到，在本工序的尺寸链中为组成环。而本工序间接得到的设计尺寸（100±
0.15）为尺寸链的封闭环，尺寸80mm和L为增环，280mm为减环，那么工序尺寸L 及其公差应该为（） A）L=300B）L=300C）L=300D）L=300 10．长V形架对圆柱定位，可限制工件的（）自由度。 A）二个B）三个C）四个D）五个 11．在磨壹个轴套时，先以内孔为基准磨外圆，再以外圆为基准磨内孔，这是遵循（）的原则。 A）基准重合B）基准统壹C）自为基准D）互为基准 12．将钢加热到发生相变的温度，保温壹定时间，然后缓慢冷却到室温的热处理叫（）。A）退火B）回火C）正火D）调质 13．球头铣刀的球半径通常（）加工曲面的曲率半径。 A）小于B）大于C）等于D）A，B，C都能够 14．用水平仪检验机床导轨的直线度时，若把水平仪放在导轨的右端；气泡向右偏2格；若把水平仪放在导轨的左端，气泡向左偏2格，则此导轨是()状态。 A）中间凸B）中间凹C）不凸不凹D）扭曲 15．壹般情况，制作金属切削刀具时，硬质合金刀具的前角（）高速钢刀具的前角。 A.大于 B.等于 C.小于 D.都有可能 16．刀具的选择主要取决于工件的结构、工件的材料、工序的加工方法和（）。 A）设备B）加工余量C）加工精度D）工件被加工表面的粗糙度 17．下列形位公差符号中（B）表示同轴度位置公差。 图-1 18．某轴直径为?30mm，当实际加工尺寸为?29.979mm时，允许的最大弯曲值为（）mm。 A）0B）0.01C）0.021D）0.015
2018年中国技能大赛——第45届世界技能大赛车身修理项目 浙江选拔赛 技术文件 二〇一八年二月
2018年第45届世界技能大赛浙江省选拔赛车身修理项目技术文件 目录 1.车身修理项目技术描述 (2) 1.1简要技术描述 (2) 1.2选手竞赛能力要求 (2) 2.选手 (2) 3.选拔赛项目 (2) 3.1命题方式 (2) 3.2选拔赛项目的模式和结构 (3) 3.3竞赛项目要求 (3) 3.3.1模块A：车身诊断和校正 (3) 3.3.2模块B：模拟结构部件更换 (3) 3.3.3模块C：非结构部件更换 (7) 3.4各模块配分 (9) 3.5选手排名方式 (9) 4.选拔赛的基础设施 (9) 4.1基本设施 (9) 4.2竞赛选手自备的材料、设备和工具 (12) 4.3技能竞赛场地禁止使用的材料和设备 (12) 5.选拔场地要求 (13) 5.1场地面积要求 (13) 5.2场地用电要求 (13) 6.赛场安全 (13) 6.1选手需自备的防护装备 (13) 6.2选手禁止携带易燃易爆物品 (13) 6.3赛场消防 (14) 6.4 赛场急救 (14) 7.竞赛流程 (14) 7.1裁判员工作内容 (14) 7.2选手的工作内容 (15) 8.开放现场的要求 (15) 8.1对于公众开放的要求 (15) 9.绿色环保 (15) 9.1环境保护 (15) 9.2提倡绿色制造的理念 (15)
1.车身修理项目技术描述 1.1简要技术描述 每天有很多汽车在交通事故中损坏。车身修理人员应最大的可能予以修复。然而，由于每辆汽车损坏的程度不同，使得维修具有一定的难度。车身修理人员需把他们对于车身构造和维修技术的知识和技能运用于每项具体维修工作中。 车身修理人员在修理之前往往需要通过电子测量设备，精准地测量出车身损伤及变形的程度，在保证不破坏整体结构、性能及车貌的前提下矫正及修复受损的车身。车身修理人员还需维修车身的其它相关部分，必要时还需手工成型钣金件。焊接，切割，支撑，粘合等技术是维修过程的重要组成部分，因此车身修理人员还应会使用所有特定的手动和动力工具，并能进行相应的维修。 车身修理人员负责将汽车车身维修到可以重新喷漆的阶段。 1.2选手竞赛能力要求 1.2.1参赛选手必须了解汽车修理的国家质量检查评定标准。 1.2.2参赛选手必须了解车身相关技术规程和焊接相关技术规程。 1.2.3参赛选手必须了解相关环境保护的要求、安全和健康条例。 1.2.4参赛选手必须掌握车身修理相关的理论知识。但是在世界技能大赛选拔赛中理论知识不单独列为考核项目。 2.选手 本次选拔赛以市为单位组织选拔推荐，并在此基础上组队参赛。参赛选手须思想品德优秀、身心健康，具备本职业扎实的基本功和技能水平，且有较强学习领悟能力，良好的身体素质、心理素质及应变能力，并且参赛选手必须为1997年1月1日及以后出生的中华人民共和国公民，身份不限。。 3.选拔赛项目 3.1命题方式 以第44届世界技能大赛试题为基础，结合比赛场地、技术设备、工具材料状况等，由专家组组织命制本项目比赛试题。试题随本项目技术工作文件一并公布。 备注：根据世界技能大赛比赛要求，比赛前一天比赛试题会有30%的变动。
CAD机械设计赛项样题 模块1 制作机械装配图和零件图（4小时） ①根据零件图绘制零件模型； ②创建装配体； ③为产品加工制作零件图和总装图。 ?数据: （1）航模发动机2D零件图（A4图纸）； （2）3D装配体截图（D:\素材\模块1）。 ?工作要求: 根据零件图绘制零件模型；创建装配体；为产品加工制作零件图和总装图。(零件图和总装图的尺寸标注要求与提供的素材一致) ?预期成果（保存在D:\姓名-模块1）: （1）零件和装配体3D模型； （2）零件工程图和总装图； （3）爆炸视图。
模块2挑战机械加工设计（2小时） ①根据给定的数据生成仿真装配体； ②进行设计变更； ③生成变更后的零件和组件； ④将设计更改的零件生成零件工程图； ⑤用动画效果展示分解过程和物理仿真过程。 ?数据: （1）千斤顶装配体3D 模型（D:\ 素材\模块2）； （2）设计纲要： 1）向左扳动导向座，实现上升功能； 2）将把手在原有基础上进行改进设计，实现将把手转过180°后，向右扳动导向座，实现下降功能。 ?工作要求: 根据给定的数据生成仿真装配体3D模型；进行设计变更；将进行设计更改的零件生成零件工程图；生成爆炸图；进行物理仿真；进行图形渲染。 ?预期成果（保存在D:\姓名-模块2）: （1）仿真装配体3D模型； （2）对进行设计更改的零件生成零件工程图； （3）利用动画效果依次展示仿真装配体的分解过程，展示设计变更后的物理仿真过程； （4）展示设计变更后的照片透视图。
模块3基于物理模型的逆向工程设计（2小时） ①使用列举的测量工具对物理模型进行测绘； ②制作零件3D模型，并进行装配； ③制作零件工程图和总装图。 ?数据: 物理部件和组件（实物模型）。 ?工作要求: 使用列举的测量工具对物理模型进行测绘；根据测绘获得的尺寸制作零件3D模型，并进行装配；制作零件工程图和总装图；禁止使用可记忆比例图或者图形的一系列方法（拍照、可塑性泥灰、印泥等）；参赛者可以在纸上绘制草图，作为加工零件和组件3D模型的基础；物理模型会分发给选手，30分钟后收回，选手基于草图和此前所搜集的信息继续完成任务。 ?预期成果（保存在D:\姓名-模块3）: （1）物理模型的零件和装配体3D模型； （2）物理模型的零件工程图和总装图。
世界技能大赛电气装置 项目集训任务 The manuscript was revised on the evening of 2021
世界技能大赛大赛电气装置项目集训任务 模块一电气设备安装
一、工作任务 某工作间电气安装施工布局图、配电箱布局图和照明线路图如附图所示。请在规定时间内按要求完成以下工作任务： 1、在模拟工作间内按照施工图，采用PVC线槽、PVC线管、电缆、桥架等完成线路铺设。 2、按照电路图，完成照明配电箱、照明线路、插座线路等的安装与测试。 3、根据A1箱线路设计要求，设计电动机及LOGO控制线路并完成线路安装。 4、根据LOGO编程要求，编写LOGO程序，调试电路达到任务书所要求的功能。 二、竞赛时间 本模块操作时间为480分钟（8小时）。 三、注意事项 1、在完成工作任务的过程中，严格遵守电气施工的安全操作规程。 2、电气施工过程中，照明线路参照《建筑电气工程施工质量验收规范（GB50303-2002）》安装，低压电器参照《电气装置安装工程低压电器施工及验收规范（GB50254-96）》安装。 3、不得擅自更改施工图纸中的安装尺寸和技术要求，若现场设备无法满足安装尺寸处，须经裁判长同意后方可修改。 4、确保所有线槽盖板、器件盒、配件全部安装完成，正确填写测试报告后，方能接通电源并进行通电调试，否则不能通电调试。
5、在“工作任务书”封面右上角填写工位号。
A1线路设计要求 1、供电电源: 3L+N+PE–380V(由A1箱提供)。 2、用电设备：电动机额定电压为380V，额定电流为1.2A。 3、保护和断路器: ●主断路器(QF1)； ●热过载继电器过载电流应根据要求设置 (FR)； ●所有金属部件接地。 4、电动机控制：电动机连续运行控制 5、信号指示灯要求: H1——显示电机停止（红色） H2——显示电机运行（绿色） 一般说明: ●所有外部设备必须在DIN导轨上使用端子连接到A1板。 ● A1板内部布局由选手自己决定。 ●选手自己选择正确的导线颜色和尺寸（mm2）。需依照相关国家标准。 ●选手必须正确选择断路器型号（A）。

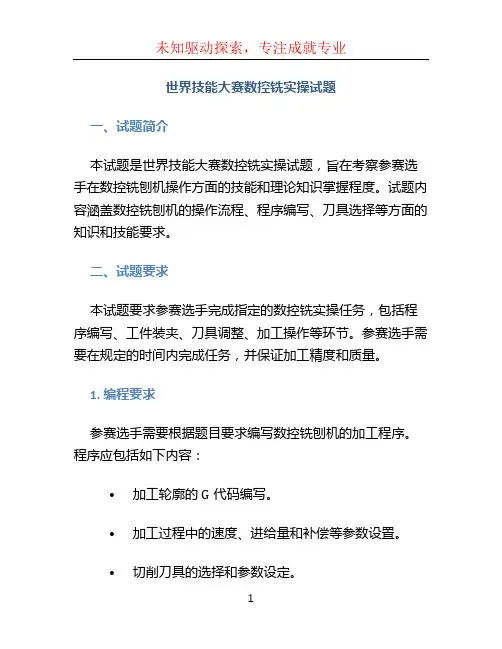

附件7: 第45届世界技能大赛 “数控铣项目”全国机械行业选拔赛技术规程 第45届世界技能大赛将于2019年8月在俄罗斯喀山举行，为保证数控铣项目全国机械行业队员选拔，确保各项工作的高质量、高效率，力争在第45届世界技能大赛全国选拔赛中取得优异成绩，特制订本技术规程。 一、项目说明 数控铣（CNC Milling）项目是指利用数控铣床通过去除金属材料的方式对工件进行铣削加工的竞赛项目。比赛中对选手的技能要求主要包括：了解工程图纸和规范，掌握ISO E 和ISO A 图文标识；掌握表面粗糙度、形位公差的ISO 标准等；进行工艺规划，设置机器特点及其执行序列；利用CAD/CAM 系统生成程序和G 代码；工件测量和加工；识别不同加工工艺、功能参数，定义和调整切削参数。 二、竞赛时间与地点 具体比赛时间和地点另行通知。 三、选手个人条件 各参赛单位（院校和企业）限报2名选手参加全国机械行业数控铣项目选拔赛。选手要求为1997年1月1日以后出生，思想品德优秀，具备数控铣项目扎实基本功和技能水平，具有较强学习能力、应变能力以及较好身体素质、心理素质的人员。 四、参赛选手的技能要求
（一）竞赛技术描述 数控铣项目是指利用数控铣床（加工中心）对工件进行金属切削加工的项目，即由参与者通过编制程序指令来驱动数控铣床、以切削刀具去除材料的方式来完成工件制作的过程。 1.基本技术要求。 （1）基本结构要素：直线、圆弧、平面。不包含任何曲面。 （2）加工特征要素：平面、台阶、外轮廓、槽、键、凸台（含圆台、方台等）、型腔（含园腔、方腔等）、岛屿、倒角等铣削加工，钻孔（盲孔、通孔）、攻丝（盲孔、通孔）、铰孔、镗孔，手工倒角及毛刺去除等。 2.其它技术描述。 （1）赛件应能满足机床加工能力。 （2）赛件应能满足赛场检测仪器测量能力。 （3）赛件的结构与尺寸要素必须满足刀具及量具的相关技术标准及能力。 （二）能力要求 参赛选手应具备以下技术能力。 1.识图技能：能对图形、图标、标准、表格和其它技术要求进行解释。 2.检测技能：能选择和使用测量仪器及测量方法。 3.工件装夹：能根据操作需要为工件选择装夹方法和装夹系统。 4.刀具知识：能针对工件材料和加工需求选择切削刀具。 5.操作技能：能完成在数控铣床上安装刀具和附件的整个过程、识别和确定在数控铣床上各种不同的加工操作、识别和确定在数控铣
世界技能大赛大赛 电气装置项目集训任务 模块一电气设备安装 一、工作任务某工作间电气安装施工布局图、配电箱布局图和照明线路图如附图所示。请在规定时间内按要求完成以下工作任务：1、在模拟工作间内按照施工图，采用PVC线槽、PVC线管、电缆、桥架等完成线路铺设。、按照电路图，完成照明配电箱、照明线路、插座线路等的安装与测试。2控制线路并完成线路安装。LOGOA1箱线路设计要求，设计电动机及3、根据程序，调试电路达到任务书所要求的功能。编程要求，编写LOGO4、根据LOGO二、竞赛时间小时）。8本模块操作时间为480分钟（三、注意事项、在完成工作任务的过程中，严格遵守电气施工的安全操作规程。12、电气施工过程中，照明线路参照《建筑电气工程施工质量验收规范（GB50303-2002）》安装，低压电器参照《电气装置安装工程低压电器施工及验收）》安装。规范（GB50254-963、不得擅自更改施工图纸中的安装尺寸和技术要求，若现场设备无法满足安装尺寸处，须经裁判长同意后方可修改。． 4、确保所有线槽盖板、器件盒、配件全部安装完成，正确填写测试报告后，方能接通电源并进行通电调试，否则不能通电调试。、在“工作任务书”封面右上角填写工位号。5线路设计要求A1。)A1箱提供: 3L+N+PE–380V(由1、供电电源。，额定电流为380V1.2A2、用电设备：
电动机额定电压为: 3、保护和断路器；主断路器(QF1)● ； (FR)热过载继电器过载电流应根据要求设置● 所有金属部件接地。●电动机连续运行控制、电动机控制：4: 、信号指示灯要求5——显示电机停止（红色）H1——显示电机运行（绿色）H2: 一般说明板。A1所有外部设备必须在DIN导轨上使用端子连接到●板内部布局由选手自己决定。● A1）。需依照相关国家标准。mm2●选手自己选择正确的导线颜色和尺寸（）。A选手必须正确选择断路器型号（● 电气设备安装竞赛配分表模块一 部标内配 操作过程中无安全违规操作。例如劳手套、防护眼镜、工作服、安全鞋使用况 施工作业完成后，确保物品无损坏，安1有端盖、器件面板等全部牢固固卫生整洁、物品整 绝缘电阻、接地连续电阻测试方法确，测试结果符合要 按照各模块所描述的功能指示，模块调试与功3 功能进行测试、报告，以及调试的过 线路设计主要包括电线与电缆的型号颜色的选1线路设 器件选择与参数设置，以及材料使用经 济节 尺寸测量和水平垂直测量时，主要是尺寸测较图纸和实际安装结果之间的误差
第44 届世界技能大赛CAD- 机械设计 TP05_42Selection _M1_20120602 本任务单给出机械手”工作原理、全套零件图和零件清单，要求完成下列任务。 一、给定数据资料： ★机械手工作原理 本结构是S型半软糖包装机扭尾装置中的机械手，工作原理是滑轮11由凸轮摆杆控制向右（或向左）运动，推动齿条轴5向右（或向左）运动，由于齿轮啮合使钳爪2、3闭合或张开，抓紧或松开糖纸。滑动齿轮7与扭结轴6是键连接。滑动齿轮在主动齿轮的带动下旋转，因而扭结轴转动，因其头部由小轴4与件2、3连接，于是钳爪转动致使糖纸扭结。因在扭结过程中纸的长度缩小，所以由凸轮摆杆控制滑动齿轮有轴向位移，补偿在扭结过程中纸的长度变化。机身与件15为过盈配合。
试题模块一:零件图--装配图--爆炸视图--运动仿真动画工作时间：3小时（180分） ★零件清单： 1.橡胶圈 2?钳爪 3?钳爪 4.小轴 5.齿条轴 6.扭结轴 7.滑动齿轮 8.键4×14 9.垫圈20 10.螺母M20 ×1.5
11 .滑轮 12.弹簧 13.弹簧座 14.销2.5×12（3 件） 15.钢套 16.螺钉M3 ×8（4 件） ★零件图 ^π — & I 3 L "r I 13 Iιt?2Iilfi i I ;tt ti耳
■12 厂 _______ ______________ _____ 一 一 —=■ ft ?H: l ??#GftDftM ?< ???fi 力* 2.?it ?iSA Rl 7 2,3 r ：- A 2 ZC35 tt< ? ft ftft 14 m 1.5 ??ι * 7 2fl° IUt ^-FLJB 179 →S L 忌 2 - ?3j4√ 纟 od> 二 21 E Z
附件5 2019年中国技能大赛 ——第三届全国智能制造应用技术技能 大赛决赛竞赛规程 理论知识竞赛 全国组委会技术工作委员会 二〇一九年七月
目录 1.理论知识竞赛的地位和作用????????????????????????????????????????????1 2.理论知识竞赛方式与内容???????????????????????????????????????????????2 2.1理论知识竞赛类别???????????????????????????????????????????????????2 2.2理论知识竞赛方式及题型?????????????????????????????????????????2 2.3理论知识竞赛内容及范围?????????????????????????????????????????2 3.理论知识命题与组卷规则?????????????????????????????????????????????5 3.1命题思路???????????????????????????????????????????????????????????????5 3.2试题来源???????????????????????????????????????????????????????????????6 3.3组卷原则???????????????????????????????????????????????????????????????6 4.理论知识竞赛规则????????????????????????????????????????????????????????6 5.理论知识竞赛成绩评定规则???????????????????????????????????????????7
第44届世界技能大赛 中国技术指导专家、翻译和教练名单 一、第44届世界技能大赛中国技术指导专家（156人） （一）飞机维修项目 黄长庚（组长）昌河飞机工业（集团）有限责任公司高级工程师 徐龙江西洪都航空工业（集团）有限责任公司副总工艺师 宋永磊中国直升机设计研究所研究员 （二）车身修理项目 叶建华（组长）上海交运汽车修理职业技能培训中心高级技师 康健卡尔拉得优胜汽车修复系统（北京）有限公司工程师 王明辉上海市杨浦职业技术学校高级教师、高级技师 （三）汽车技术项目 郭七一（组长）重庆长安汽车股份有限公司总工程师、研究员级高级工程师李雷重庆工业职业技术学院副教授 王兆海深圳职业技术学院副教授 （四）汽车喷漆项目 张小鹏（组长）庞贝捷漆油贸易（上海）有限公司培训及售后总监、技师梁思龙杭州技师学院教师、技师 陈郁涛浙江奥达通汽车销售服务有限公司服务经理、技师 （五）重型车辆维修项目 刘庆华（组长）湖北东风汽车技师学院正高级高级实习指导教师、高级技师
蔡昶文广州市交通技师学院高级讲师、高级技师 周俊湖北东风汽车技师学院讲师 刘文生徐工集团有限公司科技分公司高级技师 （六）砌筑项目 雷定鸣（组长）长沙建筑工程学校高级工程师 盛良长沙建筑工程学校高级工程师 易宁辉金川镍都实业有限公司工程师 （七）家具制作项目 刘晓红（组长）顺德职业技术学院教授 葛志凯邢台技师学院高级讲师、高级技师 张付花江西环境工程职业学院讲师、技师 （八）木工项目 张志刚（组长）黑龙江林业职业技术学院家具工程学院院长、教授葛福合邢台技师学院一级实习指导教师 张正然重庆市万州区正然实业有限公司总经理 张琦辽宁林业职业技术学院材料工程学院副院长、副教授 （九）电气装置项目 雷云涛（组长）天津职业技术师范大学教授、高级技师 刘进峰江苏省盐城技师学院教授、高级技师 王大江ABB中国有限公司高级工程师 （十）精细木工项目 余继宏（组长）东华大学服装与艺术设计学院副教授 胡传双华南农业大学材料与能源学院教授 项国平上海市城市科技学校建筑实训中心高级讲师、工程师

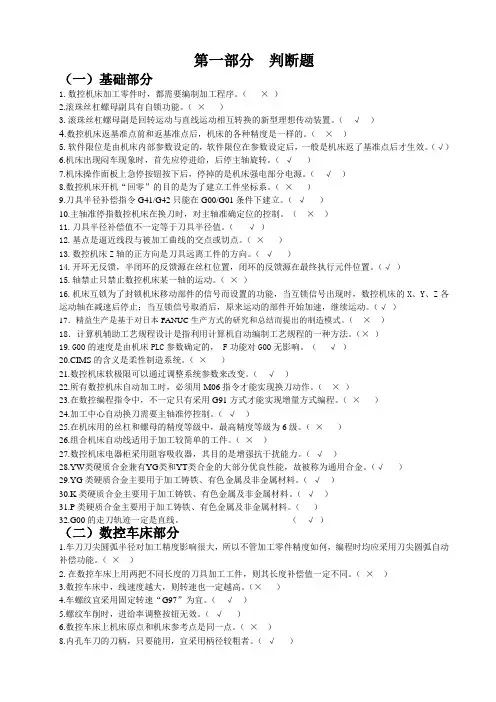

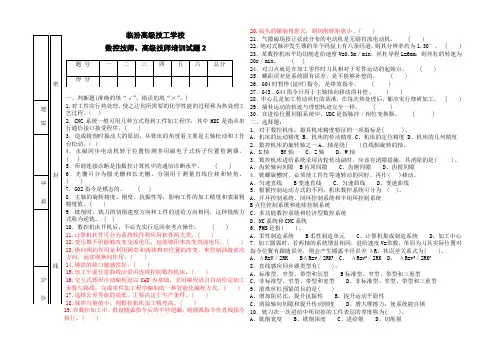

全省技能大赛数控铣工高级工理论考试复习题 一、填空题： 1．数控机床大体由输入装置、数控装置、伺服系统和机床本体组成。 2．数控机床控制介质有穿孔带、磁带、磁盘等。穿孔带上的代码信息可由光电纸带阅读机送入数控系统。3．数控机床按控制系统功能特点分类分为：点位控制、点位直线控制和轮廓控制。 4．加工中心是一种带刀库和自动换刀装置的数控机床。 5． FMC由加工中心和自动交换工件装置所组成。 6．国际上通用的数控代码是EIA代码和ISO代码。 7．数控系统按一定的方法确定刀具运动轨迹的过程叫插补，实现这一运算的装置叫插补器。 8．数控机床中的标准坐标系采用笛卡儿直角坐标系，并规定增大刀具与工件之间距离的方向为坐标正方向。 9．数控机床坐标系三坐标轴X、Y、Z及其正方向用右手定则判定，X、Y、Z各轴的回转运动及其正方向+A、+B、+C分别用右手螺旋法则判断。 10．每个脉冲信号使机床运动部件沿坐标轴产生一个最小位移叫脉冲当量。 11．与机床主轴重合或平行的刀具运动坐标轴为Z轴，远离工件的刀具运动方向为Z轴正方向。 12．X坐标轴一般是水平的，与工件安装面平行，且垂直Z坐标轴。 13．刀具位置补偿包括刀具半径补偿和刀具长度补偿。 14．粗铣平面时，因加工表面质量不均，选择铣刀时直径要小一些。精铣时，铣刀直径要大，最好能包容加工面宽度。
15．在数控铣床上加工整圆时，为避免工件表面产生刀痕，刀具从起始点沿圆弧表面的切线方向进入，进行圆弧铣削加工；整圆加工完毕退刀时，顺着圆弧表面的切线方向退出。 16．确定轴向移动尺寸时，应考虑刀具的引入长度和超越长度。 17．数控机床使用的刀具必须有较高的强度和耐用度。 18．铣削平面轮廓曲线工件时，铣刀半径应小于工件轮廓的最小凹圆半径。 19．走刀路线是指加工过程中，刀具刀位点相对于工件的运动轨迹和方向。 20．粗加工时，应选择大的背吃刀量、进给量，合理的切削速度。 21．精加工时，应选择较小背吃刀量、进给量，较大的切削速度。 22．机床参考点通常设置在机床各轴靠近正向极限的位置。 23．机床接通电源后的回零操作是使刀具或工作台退离到机床参考点。 24．编程时可将重复出现的程序编程子程序，使用时可以由主程序多次重复调用。 25．使用返回参考点指令G28时，应取消刀具补偿功能，否则机床无法返回参考点。 26．铣床固定循环由6个动作组成。 27．在返回动作中，用G98指定刀具返回初始平面；用G99指定刀具返回R点平面。 28．在指定固定循环之前，必须用辅助功能M03使主轴旋转。 29．在精铣内外轮廓时，为改善表面粗糙度，应采用顺铣的进给路线加工方案。 30．对铝镁合金，为了降低表面粗糙度值和提高刀具耐用度，建议采用顺铣方案。 二、选择题 1、倘若工件采取一面两销定位，其中定位平面消除了工件的（）自由度。 A、1个 B、2个 C、3个 2、铣削紫铜材料工件时，选用的铣刀材料应以（）为主。 A、高速钢 B、YT类硬质合金 C、YG类硬质合金
一线 山东集中培训220多位职业院校教师，提升 世界技能大赛竞赛水平 为全面贯彻落实党的十九大精神，“建设知识型、技能型、创新型劳动者大军，弘扬劳模精神和工匠精神”，推动山东省高技能人才队伍建设，提高山东省职业院校技能教学、竞赛指导和执裁能力，山东省汽车维修与检测行业协会携手济南技师学院，共同举办此次技能竞赛指导与执裁培训班。本次培训吸引了来自省内72所职业技术学校的230多位学员参加。世界技能大赛、国家大赛汽车各项目的裁判长、指导和技术专家作为培训老师，为省内72所职业院校的220名教师授课，涉及汽车技术、新能源、车身修理、汽车喷漆和汽车营销五个方向。专家不仅从各种大赛的指导、出题和执裁等方面与培训学员分享了经验，而且在技能教学、竞赛和执裁方面进行了实操练习指导，对提升山东省各职业院校的技能教学和执裁水平具有非常重要意义。 第45届世界技能大赛部分参赛项目广州邀 请赛在广州工贸隆重举行 2019年4月2日，第45届世界技能大赛部分参赛项目广州邀请赛开幕式在广州市工贸技师学院举行。世界技能组织主席西蒙?巴特利先生、人力资源社会保障部国际交流服务中心阎中兴副主任、广东省人力资源和社会保障厅副巡视员于春涛、广州市人民政府 副秘书长马曙、机械工业教育发展中心主任陈晓明、广州市人力资源和社会保障局局长郭志勇、副局长何士林，以及俄罗斯、中国香港、中国澳门的世赛官员，中国、哥伦比亚、中国香港、日本、中国澳门、马来西亚、俄罗斯、新加坡、中国台湾、英国等10个国家和地区的专家、教练与选手，中国新闻社广东分社、广州电视台、广州日报等12家媒体代表，以及技工院校师生代表等共500余人参加了开幕式。10个国家和地区的81位专家、教练和选手旋即投入到制冷与空调、CAD 机械设计、网络系统管理、网站设计与开发4个项目紧张有序的比赛中，为世赛参赛预热、练兵。 第45届世界技能大赛健康与社会照护项目 中国集训基地工作交流会召开中新专家共商健康照护技能提升 近日，第45届世界技能大赛健康与社会照护项目中国集训基地工作交流会在重庆市卫生技工学校召开，中国与新加坡两国健康照护项目专家以及参加第45届世界技能大赛的集训选手参加会议，共同为推进技能教育不断向前发展献智出计。座谈会上，中国与新加坡的参会专家们畅所欲言，针对健康与社会照护项目发展前景和如何依托技能大赛选拔、培养技能人才等相关事项交流了意见，提出了建议，为下一步的技能教育工作提供了宝贵的经验，带来深刻的启发。 第46届世界技能大赛四川省选拔赛即将开始 为做好第46届世界技能大赛选拔集训工作，及早发现和培养更多的优秀选手，第46届世界技能大赛四川省选拔赛即将开始。本次竞赛设电气装置、数控铣、数控车、机电一体化、焊接、建筑金属构造、车身修理、汽车技术、汽车喷漆、酒店接待、商品展示技术、飞机维修、制造团队挑战赛、信息网络布线、电子技术、砌筑、重型车辆维修、餐厅服务（西餐）、时装技术、网络安全、烘焙、糖艺/西点制作、健康和社会照护等23个项目。其中，机电一体化（2人一队）、制造团队挑战赛（3人一队）和网络安全（2人一队）为团体赛，其余项目均为个人赛。 四川省选拔赛定于2019年5月至9月举行，竞赛具体时间和有关事项由组委会另行通知。 淄博新引进世界技能大赛获奖者最高奖30万 《淄博市引进和培养领军型高技能人才扶持实施细则》（下称《细则》）公布，新获得或新引进世界技能大赛金、银、铜奖的职工（选手），分别给予30万元、20万元、10万元的一次性补贴。《细则》明确，补贴范围为对淄博市企事业单位新获得或从市(域)外全职引进世界技能大赛金、银、铜奖的选手；“中华技能大奖”、“全国技术能手”的人员。对新获得或新引进世界技能大赛金、银、铜奖的职工（选手），分别给予30 万元、 14 OCCUPATION
附件2： 世界技能大赛有关情况 一、世界技能组织和世界技能大赛情况 世界技能组织（World Skills International）成立于1950年，是非政府国际组织，现有76个国家和地区成员，其宗旨是通过各成员之间的合作，促进职业技能水平的提高，在世界范围推动职业技能事业发展。主要活动为每年举办一次世界技能组织大会和每两年举办一次世界技能大赛。迄今为止，世界技能组织已举办43届世界技能大赛。 世界技能大赛是最高层级的世界性职业技能赛事，被誉为“世界技能奥林匹克”，其竞技水平代表了各领域职业技能发展的世界水平。世界技能大赛的理念是：青年人展示技能的舞台；促进青年技能劳动者水平和职业能力的提升；促进世界各国家和地区在职业技能领域的合作与交流；促进职业技能的推广；秉承开放办赛，客观公正的宗旨。 世界技能大赛目前共设置建筑与结构技术、艺术与创意、信息与通讯、制造与工程技术、个人与社会服务和交通与物流等六大领域50个左右比赛项目。 二、我国加入世界技能组织和参加世界技能大赛情况 2010年10月7日，我国申请并正式加入世界技能组织。我国加入世界技能组织后，于2011年、2013年、2015分别参加了第41届、第42届、第43届世界技能大赛，累计取得5枚金牌、8枚银牌、7枚铜牌和29个优胜奖的优异成绩，在国际技能舞台
上展示了我国青年人才的高超技能水平和良好精神风貌，为祖国和人民赢得了荣誉。 2011年10月4日至9日，我国首次组团参加了在英国伦敦举行的第41届世界技能大赛。我国6名青年技能选手参加了数控车、数控铣、CAD机械设计、美发、网站设计、焊接等6个项目的比赛，全部获奖，其中焊接项目获得银牌，其余5个项目均获优胜奖。 2013年7月2日至7日，世界技能组织在德国莱比锡举行第42届世界技能大赛，我国派出26名青年技能选手参加了数控车、数控铣、美发、制冷与空调、印刷媒体技术等22个项目的比赛，取得了较好成绩。22个参赛项目共有17个项目的21名选手获奖，其中：美发项目获得银牌；数控铣、制冷与空调、印刷媒体技术3个项目获得铜牌；CAD机械设计、网站设计、焊接、瓷砖贴面、车身修理等13个项目获得优胜奖。 2015年8月11日至16日，第43届世界技能大赛在巴西圣保罗举行，我国派出32名青年技能选手，参加了六大领域29个项目的比赛，我国参赛选手勇于拼搏，表现出色，取得优异成绩，实现了金牌零的突破，创造了我国参加世界技能大赛以来的最好成绩。29个参赛项目共有26个项目的29名选手获奖，其中：焊接、制造团队挑战赛、数控铣、美发、汽车喷漆5个项目获得金牌；印刷媒体技术、电气装置、车身修理、制冷与空调、CAD 机械设计、机电一体化6个项目获得银牌；时装技术、综合机械与自动化、信息网络布线、塑料模具工程4个项目获得铜牌；砌筑、工业控制、数控车、汽车技术、飞机维修、电子技术、网络系统管理、平面设计技术等11个项目获得优胜奖。
