2010年电饭煲散件维修手册(新版本)
2010年电饭煲维修手册
一、美的电脑煲电路主板应用情况概述………………………….
1.1电源主板:(变压器直流电源/开发节能控制直流电源)
1.2控制主板:(LED/数码管/液晶显示控制主板)
二、重大器件应用及检测介绍………………………………………
2.1 线性变压器
2.2 三端稳压器/稳压二极管
2.3 继电器
2.4 可控硅
2.5 开关电源管理芯片
2.6 快速开关二极管
2.7 单片机主控芯片
三、电脑煲的使用及保养说明…….……………………………………
3.1 电脑煲的正确操作方法.
3.2 电脑煲的日常使用保养
3.3 电脑煲的日常使用注意事项
四、电脑煲各电路板模块原理图及分析………………………………………
4.1 电脑煲加热原理
4.2 电脑煲电路控制原理
4.3 电脑煲工作控制流程
4.4 电脑煲电气性能参数
4.5 电脑煲各种功能控制原理：
4.5.1 线性变压器直流电源电路模块
4.5.2 开关节能控制直流电源电路板模块
4.5.3 继电器控制电路模块
4.5.4 可控硅控制电路模块
4.5.5 温度传感电路模块
4.5.6 数码显示控制模块
4.5.7 液晶显示控制模块
4.5.8 蜂鸣器控制模块
五、常见故障现象分析……………………………………………………….
5.1 不通电
5.2 通电不显示
5.3 显示异常
5.4 煮不熟饭
5.5 煮焦饭
5.6 煮饭/煮粥溢出
5.7 常见故障代码描述
六、电脑煲维修实例…………………………………………………………
6.1 案例一：不通电
6.2 案例二：煮饭不熟
6.3 案例三：煮焦饭
6.4 案例四：故障报警
第一章美的电脑煲电路主板应用情况概述
1.1电源主板
目前美的电饭煲上用的电源板主要就两种，一种是线性变压器电源，另一种是开关电源。线性变压器电源的可靠性高、稳定，主要用于中端和低端产品；开关电源性能稳定，而且能效高、体积小，由于成本高，故主要用于中高端产品；由于两种电源方案差异很大，故在后面会单独对其介绍。
开关电源线性变压器
1.2 控制主板
现所有的显示控制主板的显示方式主要用三种，一种是LED 显示方式，另一种是数码管显示方式，还有一种就是带液晶的显示方式。三种显示方式主要代表了低、中、高三种档次。LED和数码管是不带时钟显示的，液晶显示的一般内部都带有电池，可以显示当前时钟，在后面的章节中我们会对各种显示电路做单独的介绍和原理分析、以及维修指引。
二、重大器件应用及检测介绍
按照以下说明检测电路板时需要注意：
a 、电路板均以刷防潮油，所以在测量时需要保证测量工具能与测量点良好接触。但不能用尖锐器具刮、划电路板，以免割断电路板上的铜皮走线。
b 、更换完器件后需要在焊点重新刷防潮油。
c 、焊接器件时需要使用防静电烙铁、带防静电手环。 2.1 线性变压器
变压器电路原理图如下：
OUTPUT:
AC 10.5V 200mA
130°C 2A 250V
饭煲公司使用的变压器多为EI-35骨架，负载200mA 时输出电压为AC10.5V 。输入交流市电输出10.5V 左右的交流电，整流之后为后级电路提供直流电压。检测变压器时在断电状态下按一下步骤检测变压器：
使用万用表的欧姆档测量初级的电阻，正常情况下电阻值为？欧。如果测量值为开路或几K 欧姆以上证明此变压器初级已经损坏。
将电源板与显示板分离，使用万用表测量次级电阻，正常变压器电阻为，如果测量为短路或电阻过大，证明此变压器已经损坏。
如果初次级电阻均正常，将电源板接通电源。使用万用表的交流档测量次级7、8脚之间电压。在不接显示板时输出电压应该在AC13~15V之间超出此范围证明表压器损坏。
如果电压低于10V证明后级电路有短路或变压器损坏。
更换新的变压器时需要注意变压器规格，内销产品一般使用Input：AC220/50Hz Output：10.5/200mA。此信息在变压器侧面的铭牌内有说明。
2.2三端稳压器：
电饭煲产品使用的三端稳压器一般为5V稳压器和12稳压器，以7805为例做维修说明。二者只是输出电压的区别分别输出5V和12V，维修方式相同。
① 5V三端稳压器分为TO220封装的7805和TO92封装的
78L05。
TO220封装 TO92封装：1脚为输入2脚为地3脚为输出
②首先使用万用表测量三个引脚两两之间电阻，如果有短路或者电阻在小于100K，证明7805损坏或外部电路有异常。
③在通电状态下测量输出脚与地脚之间的直流电压是否为5V±5%。如果超出上限证明7805损坏。
④如果超出下限测量且输入电压大于11V，且输入脚与地之间的电阻大于1K，证明7805损坏。
⑤如果输入电压大于18V证明需要一并检测变压器是否正常。注意：更换7805时要保证不要装反，输入引脚应连接整理二级管。
2.3 继电器:
继电器的主要作用就是用低压信号控制高压信号，我们主要是用来控制发热盘的通断。
主要优点就是可通过电流大，发热小。但是因为是硬开关所以有机械寿命。
继电器底部引脚位置如图：
断电状态下测量2、3脚之间的电阻为400欧姆±15%，超出此范围说明继电器损坏。
断电状态下断开热盘测量1、4脚之间电阻为开路，否则说明继电器损坏。
如果继电器表面有裂痕或灼烧痕迹时需更换继电器。 2.4 可控硅:
又名晶闸管可用来做高电压和高电流的控制，其优点是软开关无机械寿命。但是电流过大时会发热。我们主要用来控制小功率的发热带开关。
① 检测VDD 5V 电压是否正常。
② 如果正常，触点T1悬空时，连接发热组件的情况下，触点T3和T2间输出电压为AC220V ；
③ 触点T1与电源地GND 短接时，触点T3和T2间电压输出为0V 。符合以上两点判定该器件正常。
2.5 开关电源管理芯片:
PI364
a 、断电状态下，D 脚和S 脚没有短路，说明正常；
b 、通电状态下，BP 脚对地电压约5.8V ，说明正常。
T3
T1 T2
与T1通过R112相连的
T2 T3
c、正常工作时电压时有时无，需要确认输出端是否有短路。
2.6 快速开关二极管:
断电情况下，直接用数字万用表二极管档检查。
①万用表正极连接二极管阳极，负极接二极管阴极，电阻显示
400-700欧姆。
②万用表正极连接二极管阴极，负极接二极管阳极，电阻显示
为无穷大，说明二极管正常。
③出现短路则说明异常。
2.7 单片机主控芯片:
断电状态下测量各引脚与地之间的阻抗，有明显差异的证明芯片异常。
第三章电脑煲的使用及保养说明
3.1电脑煲的正确操作方法
①使用前仔细阅读产品说明书，了解电脑煲所具有的功能与注
意事项。
②使用前必须检查被使用电源的插座及线路是否满足电脑煲正
常工作时所需要的条件。
③电脑煲的按键为轻触开关，有的高档机型还采用了触摸屏控
制技术，因此对控制面板上的按键操作应注意不要用力过大
（或长按），以免损坏按键或缩短按键使用寿命。
①不要在电脑煲工作时打开上盖，这样会影响电脑煲的温度感
应系统，从而影响米饭烹饪效果。
②不要用热水或低温冷水来煮饭，这样会影响温控制的感温判
断，从而使煮饭效果变差。
③请勿在电脑煲煮饭一次饭后立即再煮下一锅，应该接“关”键，
使电脑煲回到待机状态，等待15分钟以上，使热盘冷却后，再煮下一锅。
④在电脑煲工作前，请检查内锅、蒸汽阀是否到位，用毛巾轻轻
抹掉内锅底部的水分或异物，以免引起事故。
3.2电脑煲的日常使用保养
①将内锅、蒸笼从电脑煲内取出，用家用洗洁精洗衣干净前
用清水冲洗，然后用干软布擦干。
②切忌用金属擦或其它粗硬的洗具擦内锅，以免损伤内锅。
③饭粒或其它杂物可能会附在电热盘上，用细砂纸将杂物磨
掉，并用干软布擦干净，以保持内锅和电热盘的充分接
触。
④需要定期对蒸汽阀进行清洗。
3.3电脑煲的日常使用注意事项
①请单独使用额定电流10A以上的带接地线插座，如果与其
它电器合用，插座会发生异常而引起火灾等危险。
②电脑煲工作过程中，请勿用布等遮盖蒸汽口，以免引起事
故或者造成电脑煲坏。
③切勿用电脑煲做可能会引起排气孔堵塞的食物：叶片状食
物（如紫菜、白菜）或带状食物（如海带），碎片状食
物（如玉米碴），以免引起事故或造成电脑煲损坏。
④请勿用除交流220V以外的电压，以免造成火灾、触电，电
源线破损请勿使用。
请勿用以下方式操作以免造成电源线破损引起火灾、触电：（电源线强行折弯
靠近高温、捆绑、承载重物等）。插头中如有灰尘，请及时清理以免引起火灾。
⑤插头需要彻底插入插座，以免造成火灾、触电、短路。
⑥电源线插头损伤、插座插口湿的时候，请勿使用，以免造
成火灾、触电或短路。
⑦请勿用湿手拔插头，以免触电、受伤。
⑧工作过程中，禁止移动或晃动电脑煲。
⑨请勿让儿童单独操作使用，要放在婴幼儿不能接触的地
方，以避免触电、烫伤等危险事故出现。
⑩电脑煲不要放在不平稳，潮湿或者靠近其它火源、热源的地方，否则会受到损坏或发生事故。
?请勿给煲身泡水、浸水。
?请勿向电脑煲底部的排气孔插入大头针、铁丝或其它物品，避免触电伤害。
?如果电源线损坏，必须用专用软线或从其制造商或指定维修部购买的专用组件更换。
?请使用原配内锅，以免造成过热、异常。
?内锅勿掉落，以免变形，变形后的内锅不能使用。
?使用中或刚使用完毕，请勿用手直接接触内锅，以免高温烫伤。
?电脑煲开始工作前，务必将内锅外部水分擦干，以免造成故障。
?电脑煲开始工作前，请清除内锅与发热盘之间的水滴、米粒等异物，以免造成过热或者短路。
?如需进行产品维修、更换部件，请到美的指定的专业维修网点，以保证得到专业优质的服务。
请勿将电脑煲摆放在瓦斯炉、煤油炉旁等高温环境中使用。
第四章电脑煲各电路板模块原理图及分析
4.1 电脑煲加热原理
电脑煲主要是利用电热盘通
电发热，热盘直接与内锅进行热
传递，使内锅温度升高，从而使
米粒在内锅中进行高温吸水、翻
滚、充分受热、膨胀，进而达到
熟透的效果。
当电脑煲在正常工作时，由
整流电路将50Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成12V和5V电压，供芯片及外围回路使用。
电脑煲通常接有两个温度传感器，一个探测热盘与内锅接触的温度，称为底部传感器；另一个控测上盖蒸汽温度，称为上盖传感器。
底部传感器主要作用是保护热盘，防止温度过高；当温度达到系统设置值时，控制热盘停止加热；也用来判断米饭烹饪是否结束。
上盖传感器的主要作用是控制整个米饭烹饪过程的加热量，根据不同时间段上盖传感器感应的温度来控制热盘的发热量，使米饭在烹饪过程中按预设工作过程运行，使米饭达到预期效果。
电脑煲通常有三个加热器，一个是电热盘，处于电脑煲的底部，功率较大(600W ～ 900W)，起主要作用；一个是侧面发热带，另一个是上盖发热带，这两个发热带功率较小(小于100W)，在煮饭过程中起辅助作用。
4.3 电脑煲工作控制流程
4.4 电脑煲电气性能参数
4.5.1 线性变压器直流电源电路模块电源电路图1
日期
日期
日期
签 名签 名签 名
数量
数量
数量更改单号更改单号更改单号
制 图
校 对
标准化等级标记第 1 张共 1张
：：：
更改
标记
更改
标记
更改
标记
批 准
制图描图图幅日期
签 名
旧底图总号
底图总号
(3)
格式
美的电饭煲有限公司
产品名称：微电脑电饭煲
产品型号:MB-F-POWER-04(MB-P04)
版本号：D01
广东美的生活电器事业部
电饭煲制造有限公司
说明：没有标注功率的电阻为：1/8W。
日期：2008-10-17
BT3V
Battery
R103
100Ω 1/4W
D106
RB721Q-40
TP122
Vdd1
ZNR101
10K471
C101
0.1u F/275VAC
T101
220V/10.5V(200mA) 50/60Hz
D101
1N4007
D102
1N4007D103
1N4007
D104
1N4007
C102
470uF/25V
C103
0.1u F/50V
K111
+12V
1
2
CN122
B 2B-XH(黑色)
1
2
CN121
B 2B-EH-A(白色)
+12V
+12V
D111
1N4148
TR111
TR112
C111
0.1u F/50V
C112
0.1u F/50V
R112
120Ω 1/2W
R111
120Ω 1/2W
底部电热盘
侧面加热
L
L
N
POWER
220VAC
温度保险丝
FUSE1
1
2
3
CN112
B 3B2-XH(黑色)
DT102
接线耳φ4.3mm
1
2
3
+12V
SIDE
N
187# T0.5
187# T0.5
187# T0.5
1
2
1
2
PXN-51E
上盖传感器
底部传感器
PXN-51E
Vdd1
Vdd2
Vdd1
Vdd2
X
H
R
-
3
(
黑
色)
X
H
R
-
2
(
黑
色
）
E
H
R
-
2
(
白
色)
Vdd2
D191
1N4007
TPOW
R191
220kΩ 1/2W
TPOW
上盖加热1
2
3
X
H
R
-
3
(
白
色)
1
2
3
CN111
B 3B2-EH(白色)
TOP
DT101
接线耳φ4.3mm
CP101
187# T0.5
187#
CP102
187# T0.5
187#
Vdd2
电路板外
M
B-F-P
O
W
E
R-05
电流保险丝250VAC 10A
FUSE101
ACL
ACN
HEAT
蓝色
红色
1
2
3
4
5
6
7
8
9
10
11
CN101
B11B-XH
芯片和复位电路供电
外围电路供电
R102
68Ω 1W
电池立式放置
VREF
TBOT
TTOP
HBOT
HTOP
HSIDE
GND
Vdd2
Vdd1
TPOW
麻百忠/2008.11.22
梁三林/2009.03.06
红色PCB走线线宽大于3mm或覆锡不小于1.5mm
J203
放置10mm跳线
预留插片位置
187#
U101
L7805
D105
1N4007
D107
1N4148
D106
1N4007
C104
470uF/16V
C105
470uF/16V
R101
68Ω 1W
C123
0.1u F/50V
C124
0.1u F/50V
信号线必须先经过电容再连接到插座
预留
黄兵/20100205
王健全/20100205
线性变压器直流电源
电源输入过流、过压滤波回路1
电路分析：220VAC电源经ACL、ACN接入，电流保险丝FUSE101过流保护，在负载短路或电流大于10A时，电流保险丝熔断，防止负载短路或过热起火。压敏电阻ZNR101过压保护，当电源最高电压短时间（小于50uS）超过470V时（220V的最高电压是
220*2=311.08V），压敏电阻ZNR101处于短路状态，将电源电压钳制在470V（当电源电压远远高于470V时，压敏电阻ZNR101根据流通的电流来决定钳制电压，电流越大，钳制的电压会越高），保护后级电路。当电源电压持续超过470V或电压过高（如雷击）时，压敏电阻将击穿无法恢复，在压敏电阻击穿时短路电流使电流保险丝熔断。对后级过压保护。X2（安规电容）C101对电源滤波。交流（AC）转直流（DC）回路1
220VAC电源经ACL、ACN接入变压器，由变压器降压后经二极管D101-D104全桥整流，再经过电解电容C102，瓷片电容C103滤波输出直流+12V，为继电器的工作电压。+12V经电阻R101、R102，三端稳压IC-L7805稳压到+5V（电阻R101、R102分压作用，降低三端稳压IC-L7805耗散功率，减少L7805的发热），+5V经
D107、D106分成两路电路Vdd1和Vdd2，Vdd1为芯片和复位电路
供电，Vdd2外围电路供电。D105作用为补偿+5V 在D106、D107的压降。 电源电路图2
日期
日期
日期
签 名签 名签 名数量数量数量更改单号更改单号更改单号制 图校 对标准化等级标记第 1 张共 1张
：
：
：
更改
标记
更改标记
更改标记
批 准制图描图图幅日期
签 名旧底图总号
底图总号
(3)格式美的电饭煲有限公司
产品名称：微电脑电饭煲
产品型号:MB-FZQ/QB 版本号：V1.0广东美的生活电器事业部
电饭煲制造有限公司
说明：没有标注功率的电阻为：1/8W 。
日期：2007-12-21
卢超齐/2008-4-2
BT3V Battery
Vdd 2
R101100Ω
D107
RB721Q-40
TP122
TP123
Vdd 2ZNR10110K471
C101
0.1u F/275VAC
T101
220V/10V(200mA) 50/60Hz
D1011N4007D102
1N4007D1031N4007
D104
1N4007
C102
470uF/25V
C103
0.1u F/50V
K111
+12V
1
2CN122
B 2B-XH(黑色)
1
2CN121
B 2B-EH-A(白色)
+12V +12V
D1111N4148
SCR111
SCR112
C111
0.1u F/50V C1120.1u F/50V
R112
120Ω 1/2W R111
120Ω 1/2W
底部电热盘
侧面加热
TP101
TP102
TP103TP104
TP122TP121
TP123TP115L
TP112TP111TP113TP106TP105TP107TP114
L
N
POWER 220VAC
温度保险丝
FUSE1
1
23CN112
B 3B2-XH(黑色)
DT102
接线耳φ4.3mm
123
VREF TBOT TTOP HBOT HTOP HSIDE GND Vdd 2+12V SIDE N
187# T0.5
187# T0.5
187# T0.5
187# T0.5
12
12
PXN-51E
上盖传感器
底部传感器
PXN-51E
TP116
TP117
TP118
TP119
Q102HIT667Q101
HIT667ZD1015.6V/0.5W
Vdd 1
R1031.5k Ω 1/4W
Vdd 1
Vdd 1
Vdd 2
TP108Vdd 1TP109X H R -3(黑色)
X H R -2(黑色）
E H R -2(白色)
Vdd 1
D1051N4007
TPOW
R102
220kΩ 1/2W
TPOW
上盖加热
123
X H R -3(白色)
1
23CN111B 3B2-EH(白色)
TOP DT101
接线耳φ4.3mm
CP101187# T0.5187#
CP102187# T0.5
187#
Vdd 2
电路板外
M B -F Z Q /Q B
TPOW
电流保险丝250VAC 10A
FUSE101
12
CN121
B 2B-EH-A(白色)
电池板
ACL
ACN
HEAT
蓝色
红色
12
CN102B 2B-XH-A(白色)BAT
1234567891011
CN101B11B-XH
R10430Ω 2W
①
①
①2卢超齐20080402
D106
RB721Q-40
线性变压器直流电源2
线性变压器直流电源2与线性变压器直流电源1只有+12降压到+5V 电路存在区别。其余一样。
线性变压器直流电源2的+12降压到+5V电路采用的是稳压二极管与三极管组成的稳压电路。
4.5.3继电器控制电路模块.
继电器控制原理图：
从原理图中，继电器K(relay)是通过开关三极管Q1控制吸合,继电器的公共端接了交流N极，常开端连接加热组件；控制Q1的导通是电路板芯片IC输出使能信号端EN(IC),输出高电平时继电器Q1导通,此时继电器吸合，开始加热，输出低电平时继电器断开，停止加热；续流二极管D1主要是防止误动作.
4.5.6温度传感电路模块.
温度传感电路原理图：
从原理图中, (热敏电阻)T一端接5V直流电源端VDD2,一端与比例电阻R1相连接，分压后V(IN)经R2电阻反馈到芯片IC,程序运行过程接受温度点电平信号，做出相应的调节功率控制。二极管
D1、D2在电路板中起到电平信号钳位作用，确保热敏电阻变化过程输出的电平信号随之稳定变化；电容C1、C2在电路板中扼制吸收尖峰电平信号等干扰影响，确保感温稳定.
4.5.7 数码显示控制模块
数码管显示模块，以两位数码管为例，主要零部件为两个PNP三极管，一个数码管和若干电阻组成。连接在两个三极管的四个电阻主要作用是为三极管提供偏置电压，COM1和COM2连接单片机的两个输出端口,连接在数码管引脚的八个电阻主要起限流保护作用，电阻的另一端分别接单片机的八个输出端口。
当COMl输出5V高电平，COM2输出0V低电平时，再用单片机控制SEG1～SEG8端口输出电压的高低值，可以使数码管的第一位“8”和第一个小数点点亮或熄灭。
当COM1输出0V低电平，COM2输出5V高电平时，可以用同样原理使第二位“8”和第二个小数点点亮或熄灭。
单片机每10ms刷新一次数码管的显示参数，分别使两位数码管单独显示不同参数，当人用肉眼去观察时，可以看到两位数码管是同时点亮的效果。
4.5.8 液晶显示控制模块
剑神FT-R5055激光照排机报错对应表 杭州怡天科技有限公司高级工程师刘海华编译 1 SET FILM MAG 供片盒没装，装供片盒 2 SET COLLECT BOX 收片盒没装，装收片盒 3 CHANGE COL BOX 收片盒胶片没取完，将胶片取出 4 MATERIAL EXIST 胶片位置错误，调整胶片位置 5 PLEASE CUT FILM 被排出的胶片留在机器内，执行CUT命令 6 PLEASE SET FILM 没装胶片，执行SET命令 7 PLEASE LOAD FILM 没装胶片，执行LOAD命令 8 FILM EMPTY1 胶片用完，取出剩余胶片，装入新的胶片 9 FILM EMPTY2 胶片用完，取出剩余胶片，装入新的胶片 10 SHUT THE DOOR 胶片用完，取出剩余胶片，装入新的胶片 11 RESTART DL-MIDE 重新启动DOWNLOAD模式 12 FILM EMPTY3 胶片用完，取出剩余胶片，装入新的胶片 13 WIDTH NOT ENORGH 计算机设定的曝光宽度大于胶片宽度大于胶片宽度，请输入正确的数值 14 FAN1 TROUBLE 进风扇1坏 15 FAN2 TROUBLE 进风扇2坏 16 FAN3 TROUBLE 进风扇3坏 17 FAN4 TROUBLE 进风扇4坏 18 AFP POWER OFF1 AFP 电源关上，请打开 19 AFP NOT READY AFP 正在启动，请稍等 20 AFP POWER OFF2 AFP 停止，打开电源（备用） 21 AFP BUSY AFP正忙，请稍等 22 DOWNLOAD ERROR 下载任务失败 23 MODE MIXMATCH 启动模式错误，检查MCON板上的DIP开关 24 CHANGE FILM MAG 更换胶片盒 25 PUNCH DUST FULL 打孔碎片满了，清理掉 26 IMPUT DATA ERROR 输入数据不符合曝光条件，检查输入数据 27 LOADING ERROR 胶片在起始感应器位置错误，调整其位置 28 FILM FAM1 胶片在中间感应器位置错误，调整其位置 29 FILM FAM2 胶片在组合感应器位置错误，调整其位置 30 FILM FAM3 胶片在排放感应器位置错误，调整其位置 31 FILM FAM4 胶片停在排放感应器位置错误，调整其位置 32 FILM FAM5 胶片在末端感应器位置错误，调整其位置 33 FILM FAM6 胶片停在末端感应器位置错误，调整其位置
爆胎监测与制动系统（BMBS）一、规格 1．紧固件规格 2．BMBS分机规格 3．指示灯说明 二、描述和操作
1.爆胎监测与制动系统的概述 爆胎监测与制动系统（Blow-out Monitoring and Brake System）简称BMBS，它集高精度传感、微处理智能控制和机械、液压技术于一体，能实时监测汽车轮胎气压、温度变化状态，对汽车节能降耗有积极作用，特别是轮胎爆胎后能够自动实施安全救助，避免爆胎后灾难事故的发生，是世界首创的汽车安全产品。 2.爆胎监测与制动系统（BMBS）的组成 BMBS系统主要由BMBS分机、BMBS分机（每个车轮一个，包含备胎）、BMBS爆胎指示灯和BMBS 胎压报警及系统故障灯及爆胎行车制动器组成。 BMBS主机 注意：爆胎监测与制动系统接收器可以提供很好的安装灵活性，以满足汽车较大范围的安装需求。这种安装的灵活性可以通过使用连接在壳体上的特定的金属支架来实现。支架与壳体的连接通过将支架滑入壳体边上的凸起并锁定，而不需要使用另外的固定装置。 当汽车点火电路接通时，BMBS主机的微主机和射频接收电路启动。主机持续不断地监控附近BMBS分机发送的无线信号。BMBS接收器单元能够储存BMBS分机的ID码（身份码,区别每个分机的唯一代码）。当BMBS接收器单元接收到一个信息时，它会检查在接受信息中包含的ID 码是否与储存的ID码相符。如果相符，BMBS接收器单元会将信息输入到BMBS报警算法中。这一算法会评估每一个轮胎的压力和温度随时间的变化，并在出现有潜在危险的轮胎欠压和过压情况时做出决定，持续地通过BMBS胎压报警及系统故障灯警示驾驶员。除了处理BMBS分机发出的信息，BMBS主机还可以对自身电路和工作状态进行自检。如果检测出故障，BMBS主机将持续地点亮BMBS胎压报警及系统故障灯，提醒汽车驾驶员BMBS系统出现故障。当出现有轮胎严重欠压、严重过压以及高速爆胎情况，BMBS主机将持续地点亮爆胎指示灯。 BMBS分机 每一个汽车轮胎都装配着一个BMBS分机，通过气门嘴安装在轮毂上。BMBS分机是一个以电池作为电源的部件，会定期地测量轮胎压力、温度和加速度信息。压力、温度和加速度信息会BMBS分机单元内的微主机转化成数字形式。加速度信息被用来判断汽车处于静止还是运动状态。BMBS分机装备的射频发送电路用于周期性的发送轮胎内的信息给BMBS主机。
电脑主板维修入门 一、查板方法: 1．观察法：有无烧糊、烧断、起泡、板面断线、插口锈蚀。 2．表测法：＋5V、GND电阻是否是太小（在50欧姆以下）。 3．通电检查：对明确已坏板，可略调高电压0．5－1V，开机后用手搓板上的IC，让有问题的芯片发热，从而感知出来。 4．逻辑笔检查：对重点怀疑的IC输入、输出、控制极各端检查信号有无、强弱。 5．辨别各大工作区：大部分板都有区域上的明确分工，如：控制区（CPU）、时钟区（晶振）（分频）、背景画面区、动作区（人物、飞机）、声音产生合成区等。这对电脑板的深入维修十分重要。 二、排错方法： 1．将怀疑的芯片，根据手册的指示，首先检查输入、输出端是否有信号（波型），如有入无出，再查IC的控制信号（时钟）等的有无，如有则此IC坏的可能性极大，无控制信号，追查到它的前一极，直到找到损坏的IC为止。 2．找到的暂时不要从极上取下可选用同一型号。或程序内容相同的IC背在上面，开机观察是否好转，以确认该IC是否损坏。 3．用切线、借跳线法寻找短路线：发现有的信线和地线、＋5V或其它多个IC不应相连的脚短路，可切断该线再测量，判断是IC问题还是板面走线问题，或从其它IC上借用信号焊接到波型不对的IC上看现象画面是否变好，判断该IC的好坏。 4．对照法：找一块相同内容的好电脑板对照测量相应IC的引脚波型和其数来确认的IC是否损坏。 5．用微机万用编程器（ALL－03／07）（EXPRO－80／100等）中的ICTEST软件测试IC。 三、电脑芯片拆卸方法： 1．剪脚法：不伤板，不能再生利用。 2．拖锡法：在IC脚两边上焊满锡，利用高温烙铁来回拖动，同时起出IC（易伤板，但可保全测试IC）。 3．烧烤法：在酒精灯、煤气灶、电炉上烧烤，等板上锡溶化后起出IC（不易掌握）。 4．锡锅法：在电炉上作专用锡锅，待锡溶化后，将板上要卸的IC浸入锡锅内，即可起出IC又不伤板，但设备不易制作。 5．电热风枪：用专用电热风枪卸片，吹要卸的IC引脚部分，即可将化锡后的IC起出（注意吹板时要晃动风枪否则也会将电脑板吹起泡，但风枪成本高，一般约2000元左右） 主板维修基础
夏普全系列维修手册 进入维修代码方式进入工厂代码方式 SF1118/1025/AR161/AR200 C 插入0 插入 C Ca 0 C AR275/AR255 # 插入 C 插入# 插入0 C M350/M450 P * C * P * 0 C AR158 C 浓度 C 浓度 C 浓度 C 倍率 AR2818 m160 m205 m276 # 插入 C 插入* 插入CA 插入 夏普便携复印机 鼓计数清零方法 1、按曝光开机，现在除准备灯外所以指示灯都会点亮 2、按住曝光约十秒钟直到三个灯同时点亮，松开曝光
3、重新开机 故障代码 U(主板电池电压低) L(原稿台未回到规定位置) H（热辊定影器故障) F(暴光灯或定影灯温度保险断掉) 维修方式：按清除键-重复键-加法键-减法键进入 1 解除故障 2 读出主计数器内容 3 读出总计数器内容4读出维修计数器内容 5 维修计数器复位 ` 夏普模拟复印机维修代码 维进：C-插入- 0-插入或清除键-插入键-0键-插入键-清除键厂进：C- Ca - 0- C 纸盒键按4秒进用户模式 1-01：反光镜动作检测 1-02：光学系统传感器检查（缺纸灯、卡纸灯） 1-03：镜头动作检查 1-04：镜头动作老化检查 2-01：ADF进行原稿输送动作 2-02：ADF传感器检查 2-03：ADF单独装纸动作检查（给纸电机反向旋转） 2-04：ADF单独装纸动作检查（给纸电机正向旋转） 2-05：ADF单独装纸动作检查（输纸电机正向旋转）
2-06：ADF单独装纸动作检查（输纸电机反向旋转） 2-07：ADF单独装纸动作检查（原稿限位器电磁阀接通） 2-08：ADF单独装纸动作检查（送纸限位器） 2-10：ADF单独装纸动作检查 3-02：分页器传感器检查 3-03：分页器单独装纸动作检查（输纸电机） 3-04：分页器单独装纸动作检查（纸库电机） 3-05：分页器单独装纸动作检查（蜂鸣器） 3-06：分页器单独装纸动作检查（直线马达）（只适用于SF-S54）3-07：分页器单独装纸动作检查（钳夹马达）（只适用于SF-S54）5-01：操作面板显示检查（LED灯全亮5秒） 5-02：加热灯检查（以0.5秒间隔亮灭加热灯） 5-03：复印灯点亮检查 5-04：DL 光度检查(放电灯亮30秒) 5-05：BL 光度检查(消电灯以5秒间隔亮灭) 6-01：输纸系统装纸动作（离合器/ 电磁阀）通断30次 6-02：给纸电机动作检查（仅SP-2118） 6-10：主纸盒半圆辊动作 7-01：预热时间显示和老化预热计时并显示(秒) 7-04：预热省略 7-06：间歇老化 7-08：预热时间显示
弱电系统故障维护手册(SOP) 弱电系统故障维护手册-视频监视系统 一、CCTV系统
视频监视系统故障现象一 1.故障现象描述：DVR主机端无图像输出 2.故障检查步骤： 2.1、确认摄影机电源供给是否正常?(通过测试摄影机端电源电压来确认) 2.2、确认视频线缆两端BNC接头是否焊接(或压接)正常?(确认无虚焊、脱焊,屏蔽层与中心导线无接触现象) 2.3、用确认工作正常之摄影机更换故障摄影机? 2.4、更换DVR输入端口? 2.5、检查线缆是否短路或断路? 视频监视系统故障现象二 1.故障现象描述：分控或远端监视器无图像显示(黑屏) 2.故障检查步骤： 2.1、请确认分控或远端监视器电源是否供给正常(监视器电源指示灯是否常亮?) 2.2、确认视频线缆两端BNC接头是否焊接(或压接)正常?(确认无虚焊、脱焊,确认屏蔽层与中心导线是否有接触) 视频监视系统故障现象三 1.故障现象描述：矩阵键盘切换图像时无反应或无法切换图像 2.故障检查步骤： 2.1、检查矩阵键盘供电是否正常? 2.2、检查矩阵键盘数据线(控制线缆)与矩阵连接是否正常? 2.3、矩阵键盘地址码是否被改动,请咨询设备管理人员确认键盘地址码后再使用矩阵键盘? 2.4、矩阵键盘是否处于锁定状态,请用密码登录后再使用. 视频监视系统故障现场四： 1.故障现场描述：图像不稳定，有波纹 2.故障检查步骤： 2.1 检查BNC接头； 2.2 检查电源适配器； 2.3 测试线缆，有没有干扰；
2.4 安装抗干扰器 视频监视系统故障现场五： 1.故障现场描述：显示器无显示 2.故障检查步骤： 2.1 检查电源及电源适配器； 2.2 检测两端BNC头及BNC跳线 2.3 检测摄像机 视频监视系统故障现场六： 1.故障现场描述：黑屏 2.故障检查步骤： 2.1 检测摄像机电源及电源适配器； 2.2 重新启动摄像机（重新供电）； 2.3 检测摄像机 视频监视系统故障现场七： 1.故障现场描述：图像出现马赛克 2.故障检查步骤： 2.1 检查BNC接头； 2.2 检测设备，肯能是设备有问题 视频监视系统故障现场八： 1.故障现场描述：显示画面有抖动感 2.故障检查步骤： 2.1 检查是否由于显示器刷新率设臵低造成的 视频监视系统故障现场九： 1.故障现场描述：系统不能录像 2.故障检查步骤： 2.1 检查DVR是否设臵录像功能； 2.2 硬盘空间不足
重型汽车维修手册 2007-02-15 12:53 重型汽车将会分为公路运输车辆和工程、码头、油田、矿山等工程用车辆。公路运输由于受国家法规的限制，将很快向多轴化、大马力方向发展。如8x4、10x4等车型；而其他工程用车辆车型将会继续得到巩固和发展。随着整个重型汽车市场的发展变化，其主要总成"车桥"也会随之发生变化。在公路运输车辆向大吨位、多轴化、大马力方向发展同时，使得其驱动桥总成也向传动效率高的单级减速方向发展，也会相应带动非驱动桥，如转向前轴和承载轴的增长。而作为双级减速的STR驱动桥将会继续巩固工程车辆的市场。公路运输以10T及以上级单级减速驱动桥、承载轴为主；工程、港口等用车以10T级以上双级减速驱动桥为主. 斯太尔平台中济南重汽、陕西重汽、重庆红岩及福田欧曼作为四强，将控制国内重卡平台30%以上的份额。未来几年斯太尔平台的竞争将更趋激烈化。 动力转向系统 转向机采用整体式液压动力转向系统。装用引进德国ZF公司技术生产的叶片泵和转向机。转向机仅有两种规格，以适应转向扭矩不同的全轮驱动与公路用车对转向的不同需要。 转向助力泵参数 型号转速 (转/分) 流量 (升/分) 排量 (毫升/转) 最大压力(巴) 流量检测叶片宽度(毫米) 重量(公斤) 生产厂家 转速(转/分) 最大压力(巴) 最小流量(升/分) ZF7672 750-3900 6-16 13.5 130 500 50 5.5 16 4.7 ZF7673 500-3500 9-20 16.5 130 500 50 6.6 19.5
4.3 ZF7674 500-3500 12-25 20.5 130 500 50 8.0 23.5 4.4 ZYB-1316 500-3900 16-20 16.5 130 500 50 6.6 秦川机床厂 动力转向系统的检查和调整 转向机的拆装修理必须在规定的清洁条件下，以及必须要有一定修理技能的人员还要依据于一定的工具和设备才能完成。因此一般来说不允许不具备条件的单位进行拆装和修理。但是下面的工作却是用户以及修理部门可以、而且是必须进行的工作。 a、检查油量、加油与放气 在储油罐上安装有油尺，正常情况当柴油机不工作时，要求油量加至油尺的上限刻度为准，当柴油机以中速稳定旋转时，储油罐的油量高于上限刻度1—2厘米为正常。 当动力转向系统缺油时，可直接向储油罐中补充新油至上述标准。 当系统严重缺油或在系统中已存在空气的情况下，补充新油的同时要进行放气。首先用千斤顶将汽车前轴顶起，启动柴油机在低速稳定转速下运转，随着向储油罐逐渐加注新油的同时，慢慢地转动方向盘从一侧极限位置转至另一极限位置反复进行，直至储油罐回油没有空气排出为止，将油补充至上述标准。检查助力系统是否有空气有两个方法：一个是观察在发动机动转过程中，储油罐的回油口所回的助力油是否还有气泡。另一种办法是在发动机停转时，将油加至油尺上刻线位置，然后发动机以中速旋转，观察油罐液面高出上刻线如果大于2厘米，说明系统内还存有空气。助力系统存有空气时，转向阻力系统在工作时还会产生噪音。 b、转向助力油泵的检查
一、主板图解一块主板主要由线路板和它上面的各种元器件组成: 1.线路板 PCB印制电路板是所有电脑板卡所不可或缺的东东。它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。而一些要求较高的主板的线路板可达到6-8层或更多。 ????主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(Glass Epoxy)或类似材质制成的PCB“基板”开始。制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractivetransfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。 这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。而要做多层板可将做好的两块双面板用特制的粘合剂
“压合”起来就行了。接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Holetechnology，PTH)。在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。 在开始电镀之前，必须先清掉孔内的杂物。这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。清除与电镀动作都会在化学过程中完成。接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。 然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。此外，如果有金属连接部位，这时“金手指”部份通常会镀上金，这样在插入扩充槽时，才能确保高品质的电流连接。 最后，就是测试了。测试PCB是否有短路或是断路的状况，可以使用光学或电子方式测试。光学方式采用扫描以找出各层的缺陷，电子测试则通常用飞针探测仪(Flying-Probe)来检查所有连接。电子测试在寻找短路或断路比较准确，不过光学测试可以更容易侦测到导体间不正确空隙的问题。
电饭煲是家里的常见家电，我们基本天天都会使用，那么时间久了，电饭煲就可能出现一些问题，那么这个时候，我们应该怎么办呢？下面就一起来看看吧。电饭煲的常见维修方 法。 电饭煲的维修方法 故障一：插上电源插头，电源保险丝马上熔断 1、电饭煲电源插座内进水或米汤，造成短路。这种情况可以将插座内吹干水分后继续使用 2、电饭煲电源插座或插头由于长期使用，其表面老化造成短路。这种情况可用细砂纸将其表面碳化层磨掉，并用酒精擦干净。就可继续使用。 故障二：煮好饭后不能保温 此故障可能是保温开关的常闭触点表面脏污或烧蚀，使其触点接触电阻过大，造成触点闭合而电路不通，发热管不发热，电饭煲不能保温。此时可用细砂纸将触点表面清理干净后，镀上一层锡。若仍不保温可更换保温开关。
故障三：煮煳饭 此故障可能是保温开关的常闭触点烧结粘在一起，虽然饭已经煮好，限温器也跳下，但保温开关仍在继续给发热管通电，饭就煳了。此时可用小刀把触点分开，然后用细砂纸将触点表面清理干净。 故障四：煮夹生饭 此故障一般是限温器内的永久磁环磁力减弱造成的。此时可拆开电饭煲的限温器检查磁环是否断裂、吸力如何。若永久磁环断裂则必须更换相同型号的限温器；若吸力减小，可调节限温器上的调温螺钉，每次调节1/4圈，调节一次试煮饭一次。 故障五：不能煮饭 1、源导线断路。用万用表的欧姆挡检查电源导线 2、限流电阻熔断。此时可用万用表的欧姆挡检查该电阻。若该电阻熔断必须用同型号限流电阻代替，不能直接用导线代替； 3、发热管烧断。没有限流电阻的电饭煲长时间工作，烧断发热管。此时用万用表的欧姆挡检查发热管，若断路则必须连同发热盘一起更换。 闪速到家以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。
电脑维修基础知识 第一部分：主板维修知识主板， 1．BIOS作用：ＢＩＯＳ是开机初始化，检测系统安装设备类型，数量等。 2． RESET的产生过程：ＰＧ→（门电路，南桥）→ＲＥＳＥＴ复位（ＩＳＡ槽Ｂ２脚，ＰＣＩ槽Ａ８脚，ＡＧＰ槽Ｂ４脚，ＩＤＥ的确１脚） 3． CLK产生过程晶振 门电路 南桥 ISA 20脚 PCI 的D8 AGP的D4 OSC 基本时钟主板芯片级维修论坛,硬盘芯片级维修论坛,数码相机芯片级论坛维修,办公设备芯片级维修论坛( B8 ^$ `7 u, l7 E8 | 开电就有，直接送到ISA的B30，如没有OSC 则时钟发生器坏中国IT硬件芯片级维修联盟, [ d2 N3 V k# r$ M. @4 ]8 B3 @ 4．. @, J4 b. p' [ 主板不能触发https://www.doczj.com/doc/8512122600.html,6 t8 Y W i+ @' A O 电源排线的绿线经过一个三极管或门电路（74HCT74,14,07）受IO芯片控制或南桥，再从IO或南桥到PW—ON 插针。（ATX 电源可以强行短路绿线与地来触发主板）易损元件1、电池没电2、跳线错误3、实时晶振或谐振电容4、74门电路 5、IO 6、南桥 5． 判断主板的故障时，一定要测CPU 三组电压2。5V 1.5V 2V RESET,SCLK,内存供电3.3V,是否正常,再看其他的原因. 6. CPU旁边的两个大管当不上CPU 时,可能无电压输出,插上CPU,应有3.3V和1.5V给CPU 剩下的2.0V 内核由旁边的一个小管子供给.这2个管子只给CPU和北桥供电 7． 有些SCLK 信号不经过南桥,直接到CPU 脚和AGP.PCI 中国IT硬件芯片级维修联盟$ m9 b& Q: `9 k$ y8 ` b4 y 8．主板芯片级维修论坛,硬盘芯片级维修论坛,数码相机芯片级论坛维修,办公设备芯片级维修论坛& E2 [( n' n0 @2 t( H% F5 } 电源插座（主板上）各电压通向哪里？掌握RESET、CLK、READY、PG信号产生RESET、PG→时钟发生器→CPU（RESET）。主板上印制线曲曲折：是为了满足信号同步的需要。9．BIOS的22脚CS（片选）由CPU产生→北桥→南桥→BIOS 的２２脚。 10．若诊断卡跳Ｃ１－Ｃ６，Ｕ１－Ｕ６表示不读内存①首
【最新整理，下载后即可编辑】 密级：内部公开 文档编号：LANDUNTEC_SD_TEMP_08 版本号：V1.0 分册名称：第1册/共1册 系统维护手册 中国普天信息产业股份有限公司 --------------------------------------------------------------------- 中国普天信息产业股份有限公司对本文件资料享受著作权及其它专属权利，未经书面许可，不得将该等文件资料（其全部或任何部分）披露予任何第三方，或进行修改后使用。 文件更改摘要：
目录 1. 适用范围 (2) 2. 系统运行环境 (2) 2.1. 数据库环境 (2) 2.2. Web环境 (2) 3. 系统运维计划 (3) 3.1. 运维目标 (3) 3.2. 运维内容 (3) 3.3. 运维服务 (3) 4. 各个设备工作状态判断标准及疑问 (4) 4.1. 慧瑞通楼宇呼叫单元机，对讲分机状态监控 (4) 4.2. Ipc广播设备状态监控 (4) 4.3. 电梯运行状态监控 (4) 4.4. 摄像头运行状态监控 (4) 4.5. 停车场系统系统实时控制及监控 (5)
1.适用范围 该手册适用于系统管理员及系统维护人员适用。 2.系统运行环境 2.1.数据库环境 服务器信息： 安装软件：
数据库配置： Jdk及mysql软件是分别安装在22服务器和26 服务器上的。Mysql的数据库管理信息配置如下： 全局数据库名：cms 数据库IP:10.1.8.26 数据库别名：cms 数据库管理员用户：root 密码： 2.2.Web环境 Web服务器为虚拟操作系统。 系统信息： 服务器网络配置： IP地址：10.1.8.22 IP的子网掩码：255.255.255.0 默认网关：10.1.8.1
AR46.20-P-0701NKB拆卸/安装电控动力转向(ES)的发动机控制单元 6.7.15 型号117, 156, 176, 242, 246 图示为车型 246.2 1齿轮齿条式转向机构 2电气连接器 3螺栓 4密封圈 5减震器连接器 A91m1电动动力转向机构促动马达 N68电动动力转向机构控制单元 P46.20-2430-06 AH54.00-P-0010-01A
转向机 号码名称型号 117型号 156 BA46.20-P-1003-01I螺栓 - 连接发动机控制单元 (ES) 到齿轮齿条式转向机构Nm2323 转向机 号码名称型号 176, 246型号 242 BA46.20-P-1003-01I螺栓 - 连接发动机控制单元 (ES) 到齿轮齿条式转向机构Nm2323 129 589 01 21 00 保持架
车型117, 156, 176, 246 装配发动机270, 651 （651.930除外） 车型242 装配发动机270.920 图示为汽油发动机已拆卸的车辆 1螺栓 2前隔热板 3螺栓 4后隔热板 P46.20-2435-06 转向机 号码名称车型 117车型 156 BA46.20-P-1002-01I螺栓 - 连接隔热板到转向机Nm1717 转向机 号码名称车型 176, 246车型 242 BA46.20-P-1002-01I螺栓 - 连接隔热板到转向机Nm1717
车型117, 156, 176, 242, 246 P46.20-2436-08 图示为车型 246 1齿轮齿条式转向机构2前轴托架3螺栓 图示为车型 242, 装配发动机 270 22螺栓 23线路支架 P46.20-2447-11
主板维修教程 维修部分 不开机故障的检测方法及顺序 1. 检查CPU 的三大工作条件 l 供电 l 时钟 l 复位 2. 取下BIOS 查22脚片选信号是否有跳变 3. 试换BIOS，查跟BIOS 相连的线路 4. 查ISA，PCI上的数据线，地址线（及AD），中断等控制线（这样可直接反映南北桥问题） 5. 查AGP，PCI，CPU座的对地阻值来判断北桥是否正常 l 供电CPU内核电压 2 场效应管坏，开路或短路 2 滤波电容短路（电解电容） 2 电压IC 无输出 ü 无12V 供电 ü 电压IC 坏 ü 断线 2 CPU 工作电压相关线路有轻微短路 2 场效应管坏了一个，输出电压也会变低 2 反馈电路无作用 2 电压IC输出电压低 l VID 0—4，（+5V电压） 2 电压IC 无输出 2 和CPU座相连的排阻坏 2 断线 l VTT 1.5V 2 供电场效应管坏 2 VTT1.5V 有对地短路 2 场效应管供电不正常 2 场效应管坏 l 时钟 2 CPU座与时钟IC 之间开路 2 时钟IC 无输出 2 和输出连接的滤波电容坏（10皮法） 2 供电是否正常3.3V 2.8V 2.5V 2 全部无输出或一半无输出 2 晶振是否起振22皮法是否坏 2 有供电，IC 坏 2 无供电，查供电相关线路 2 IC 坏 2 查不正常的一半供
2 复位电压低：北桥坏 2 有电压无复位 ?北桥假焊或北桥无复位 ?与北桥相连的线路断开 2 有复位：与北桥间断线 2 无复位：查复位的产生电路 开机显示内容及相关故障判断 1. 显示显卡的资料及显存的容量 2. 显示主板的型号、出厂日期、BIOS版本内容 3. 显示CPU的主频、（外频和倍频） 1) CPU座坏 2) 跳线设置错误 3) 北桥和CPU座之间的线路 4. 内存的容量 1) 内存条坏 2) 内存槽坏 3) 北桥坏 4) 内存槽接触不良 5. IDE接口的状况 1) 检测不到 i. 信号线及硬盘、光驱 ii. IDE 接口断针 iii. 南桥坏，断线 2) 检测错误 i. 硬盘、光驱信号线 ii. IDE接口问题 iii. 南桥坏 iv. 清除CMOS 6. 软驱 1) 设置错误 2) 信号线及软驱 3) 软驱接口 4) I/O坏 5) 南桥坏 7. 键盘、鼠标 1) 键盘、鼠标坏 2) 相关线路（排阻、排容、电感、电阻、I/O） 3) 键盘锁（CMOS、键盘锁相关线路） 4) 南桥或到南桥之间断线或短路
湖南省地方税务局规费管理系统 维护手册 长沙海蝶计算机科技开发有限公司
一、适用范围 该手册适用于系统管理员及系统维护人员适用。 二、系统运行环境 2.1数据库环境 使用刀片3和刀片4这两块配置一模一样硬件来作为 ORACEL RAC 环境的两个物理节点。 在刀片系统配置两块物理千兆网卡作为数据库RAC实用网卡。 服务器信息： 网络配置： 其中公共IP的子网掩码： 安装软件： 数据库配置： grid 及 database 软件的安装操作全部都在 RAC1 服务器上进行，RAC2 服务器上的软件都是通过RAC1 通过局域网共享来完成安装。其数据库管理信息配置如下： 全局数据库名：orcl
数据库IP: 数据库别名： 所有账户统一管理口令： Asm专用的ASMSNNP口令： 数据库创建用户：密码： 网络拓扑图 2.2 Web环境 Web服务器为虚拟操作系统。 网络配置： 主机名： IP地址： IP的子网掩码： 默认网关： 安装软件： Weblogic配置： Weblogic管理用户：管理密码： 三、系统运维计划 3.1运维目标 地方税务局规费管理系统运维管理的目标是保证系统平台的正常、可靠、高速运行，保证对突发事
件、需求变更进行快速响应，保证规费管理系统的信息完整。 3.2运维内容 系统平台维护： 保证操作系统、数据库系统、中间件、其他支撑系统应用的软件系统及网络协议等安全性、可靠性和可用性而实施的维护与管理；及时排除系统故障；每月对系统平台进行一次巡检，及时消除故障隐患，保障系统的安全、稳定、持续运行。 应用系统管理和维护： 在系统维护过程中采取各种技术手段及时排除系统故障，保证系统及相应接口的安全性、可靠性和可用性。及时消除系统可能存在的安全隐患和威胁、根据需求更新或变更系统功能。 数据储存设施管理和维护： 为保证数据存储设施、如服务器设备、集群系统、存储网络及支撑数据存储设施运行的软件平台的安全性、可靠性和可用性，保证存储数据的安全。定期对系统的性能，确认数据存储的安全，及时消除故障隐患，保障系统安全、稳定、持续运行。 数据管理和维护： 数据管理是系统应用的核心。为保证数据存储、数据访问、数据通信、数据交换的安全，每月对数据的完整性、安全性、可靠性进行检查。 3.3 运维服务 在维护期间，具备灵活、多样的通信手段，提供5*8小时的响应服务，保证用户能及时得到技术支持。对于影响系统运行的故障，3小时内派人到现场解决，对于一般性故障，提供电话或E-Mail等方式解决；在维护期之外，由于软件原因引起的故障，由开发商提供升级解决； 技术支持热线为用户提供全面的技术服务，负责记录、解答用户的问题。 （1）公司不断地向用户传递最新的技术和产品，主动提供版本升级，并保证签定合同规定的期限内的系统维护及版本更新，同时向用户提供长期的技术咨询和服务。 （2）在系统的正常运行中出现的严重问题需现场解决的做到： ?公司做到1小时内响应，3小时内到现场服务。 ?其它情况根据距离远近尽快到现场服务。 （3）负责为用户到现场安装并调试公司的应用软件，直到系统能正常运行。

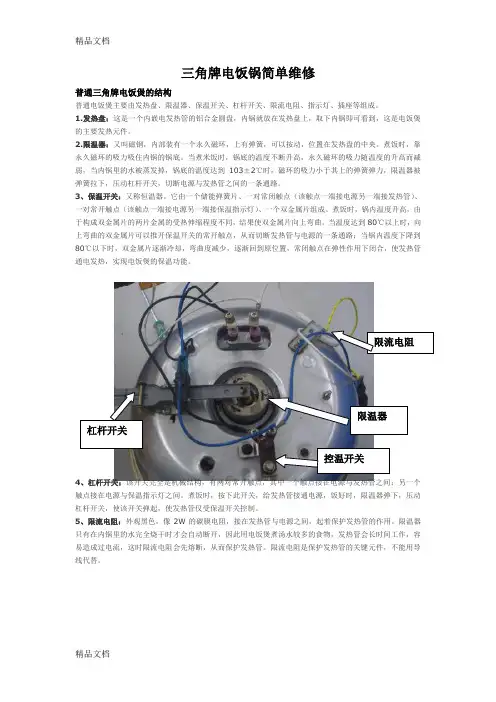

三角牌电饭锅简单维修
————————————————————————————————作者：————————————————————————————————日期：
三角牌电饭锅简单维修 普通三角牌电饭煲的结构 普通电饭煲主要由发热盘、限温器、保温开关、杠杆开关、限流电阻、指示灯、插座等组成。 1.发热盘：这是一个内嵌电发热管的铝合金圆盘，内锅就放在发热盘上，取下内锅即可看到，这是电饭煲的主要发热元件。 2.限温器：又叫磁钢，内部装有一个永久磁环，上有弹簧，可以按动，位置在发热盘的中央。煮饭时，靠永久磁环的吸力吸住内锅的锅底。当煮米饭时，锅底的温度不断升高，永久磁环的吸力随温度的升高而减弱，当内锅里的水被蒸发掉，锅底的温度达到103±2℃时，磁环的吸力小于其上的弹簧弹力，限温器被弹簧拉下，压动杠杆开关，切断电源与发热管之间的一条通路。 3、保温开关：又称恒温器。它由一个储能弹簧片、一对常闭触点（该触点一端接电源另一端接发热管）、一对常开触点（该触点一端接电源另一端接保温指示灯）、一个双金属片组成。煮饭时，锅内温度升高，由于构成双金属片的两片金属的受热伸缩程度不同，结果使双金属片向上弯曲。当温度达到80℃以上时，向上弯曲的双金属片可以推开保温开关的常开触点，从而切断发热管与电源的一条通路；当锅内温度下降到80℃以下时，双金属片逐渐冷却，弯曲度减少，逐渐回到原位置，常闭触点在弹性作用下闭合，使发热管通电发热，实现电饭煲的保温功能。 限流电阻 限温器杠杆开关 控温开关 4、杠杆开关：该开关完全是机械结构，有两对常开触点，其中一个触点接在电源与发热管之间；另一个触点接在电源与保温指示灯之间。煮饭时，按下此开关，给发热管接通电源，饭好时，限温器弹下，压动杠杆开关，使该开关弹起，使发热管仅受保温开关控制。 5、限流电阻：外观黑色，像2W的碳膜电阻，接在发热管与电源之间，起着保护发热管的作用。限温器只有在内锅里的水完全烧干时才会自动断开，因此用电饭煲煮汤水较多的食物，发热管会长时间工作，容易造成过电流，这时限流电阻会先熔断，从而保护发热管。限流电阻是保护发热管的关键元件，不能用导线代替。
自学手册317 带双小齿轮的电动机械转向助力器 结构和功能
电动机械转向助力器与液压转向器相比，具有 许多优点。它协助驾驶员行车，减轻身体和心理 负担。同时，它仅在需要时进行工作，也就是说 只有当驾驶员需要转向助力时才提供帮助。 同时，转向助力与车速、转向力矩和转向角有关。 在本自学手册中您将了解电动机械转向助力器 具体是如何运作的。 S317_001 新技术注意 说明本自学手册描述了新开发的结构最新的检测、调整和维修说明请参考 和功能！其内容不再更新。相关的售后服务维修手册。
2
目录 引言 (4) 系统一览 (8) 功能?..............................................................................................?9 转向系统的机械机构?...................................................................?16 转向系统的电气系统?...................................................................?17 工作原理图?..................................................................................?27 保养?..............................................................................................?28 3
【推荐】PS2主机维修手册，提供参考 [color=red][size=3]转自A9TG[/size][/color] PS2光头不读DVD或者CD的原因参考（谢谢斑竹支持，DIYer入） 很久以前，有篇求助的帖子，是关于光头的怪现象的，不读DVD，症状是“放进光盘后，有激光射出，但是盘片先是非常无力的转动了一两下（注意绝对不是正常读盘初期的低速旋转，光盘大约只转90度，半圈都不到就停了）接着开始疯狂加速狂转，甚至达到了读CD时的最高24速，但是始终读不出游戏，试着调功率，但是无效“。当时有不少人帮忙分析，但没有个结论，只能说是光管没坏，估计可能是线圈或者驱动电路出了问题，只能换光头。 另外一种求助现象就是---机器读得了DVD，但偏偏不读CD，比如读不了PS盘，或者ps2上的刻录CD盘，按理说DVD的数据密度远高于CD，DVD都没事咋就搞定不了CD呢，关于这种现象大家也没有讨论个所以然出来。这种现象最痛苦的牢骚就是读不成刻录的HDL盘，常常要反复尝试N次，才能引出读出一次（Dummy已经加过了）或者读不了金手指盘。 到了现在，我终于明白这两类问题的所在了，希望将来能对大家有帮
助。 问题的关键所在是---------“光头的发射功率不当”！ 我的ps2前段时间刚换了新的激光管，读盘非常快，但毕竟换上去的不可能跟原来的一模一样，功率电位器我没动过，但以前的功率电位器位置对现在这个光管肯定不是完美的匹配，是不是因为现在功率有些过大才读盘这么快呢？ 于是我想着试着能不能把功率调小一点，把靠内的DVD功率调节钮逆时针大约调了2，30度以后------出现了上文提到的那个不读DVD怪现象！！ 对，就是那样，跟以前那位玩家一模一样！根本不读盘，狂转！ 于是我赶快把这个功率电位器调回了原位----DVD读盘回复正常。出于某种实验的心理，我又把它试着调大了一些，只调大了一点点，结果是----- -也不读盘，不过现象不同了，这次光头“兹兹”的反复怪叫个不停，一次又一次的聚焦，但就是不能象往常那样会聚成一个小红点。 再次把功率调回原位，但是比初始位置大约小了5度左右-------------DVD读盘回复正常。 现在终于明白了，ps2的功率是一个非常奇妙的东西，小了不行，大了也不行
简易维修手册 一、Debug card使用说明 ISA Debug card使用说明 PCI Debug card使用说明 二、Award Bios error code def. 三、实用维修方法简介 四、后语 ISA Debug Card 使用说明
使用说明： 在图中Ⅴ为BUS CYCLE 选择开关，共有8个： 1 ALE 地址栓锁致能 5 IOR# I/O 读取 2 PORT 80 程序区段栓锁 6 IOW# I/O 写入 3 MEMR# 内存读取 7 RESERV 保留无使用 4 MEMW# 内存写入 8 FREE RUN 栓锁致能 使用方法： SW1的1~8皆OFF ，可从PORT 80读取系统执行状态，将8.FREE RUN ON ，并配合1~6的控制开关，便可栓锁位1~6中任何一个周期的地址。如下例： 将8固定于ON 的位置，选择3.MEMOR# ON ，则可锁住内存读取总线周期的之地址，并利用单步执行，从中观察ADRESS 与DATA 之传送是否正确，选择2.PORT#80 ON ，则可单步执行程序区段。 另外SINGNAL LED 为显示硬件上讯号辅助之用，必要时亦请注意灯号是否正常。 Ⅰ.PORT 80 DISPLA Y 示系統執行狀態。 Ⅱ.ADDRESS SWITCHS 設定要鎖住的地址。 Ⅷ.SINGNAL LED 顯示訊號狀態。 Ⅶ.DATA DISPLA Y 顯示資料。 Ⅵ.ADDRESS DISPLY 顯示位址。 Ⅳ.SINGLE STEP 壓一下鎖住一個地址。 Ⅲ.AUTO STEP 壓住會自動鎖放每一個地址。 Ⅴ.BUS CYCLE SWITCH 選擇匯流排周期的位址。
电压力锅电路板维修手册 编者根据网上文章编辑整理，使文档结构更有条理。2013-2-13。 文章版权分属拼凑的原作者，但目前已不详。 本文主要适合入门级学徒阅读，经验丰富的老维修师傅可以飘过了。 电压力锅是传统高压锅和电饭锅的升级换代产品，它结合了压力锅和电饭锅的优点，采用弹性压力控制，动态密封，外旋盖、位移可调控电开关等新技术、新结构，全密封烹调、压力连续可调，彻底解决了压力锅的安全问题，解除了普通压力锅困扰消费者多年的安全隐患；其热效率大于80%，省时省电（比普通电饭锅节电30%以上）。电压力锅的确是一个比较实用的烹调器具。它具有其它烹调器具无法比拟的优势，能满足多方面的烹饪需要，能快速、安全、自动实现多种烹调方式，其节能、营养的特性是现代人追求的方向。（本段来自百度词条） 1使用及保养说明 电压力锅，顾名思义，有电有高压（这里指高气压而不是高电压），其实捎带还有高温。如果仅把它当成普通锅使用，那可能忽略了一些可能威胁到人身和财产安全的事项。对于能量过于集中的设备一定要小心使用，以防其能量快速释放做功过程中伤及无辜。 1.1电压力锅的正确操作方法 ①使用前仔细阅读产品说明书，了解电压力锅所具有的功能与注意事项。 ②使用前必须检查被使用电源的插座及线路是否满足电压力锅正常工作时所需要 的条件。 ③电压力锅的按键为轻触开关，有的高档机型还采用了触摸屏控制技术，因此对控 制面板上的按键操作应注意不要用力过大（或长按），以免损坏按键或缩短按键使用寿命。 ④不要在电压力锅工作时打开上盖，这样会影响电压力锅的温度感应系统，从而影 响米饭烹饪效果。 ⑤不要用热水或低温冷水来煮饭，这样会影响温控制的感温判断，从而使煮饭效果 变差。 ⑥请勿在电压力锅煮饭一次饭后立即再煮下一锅，应该接“保温/关”键，使电压力 锅回到待机状态，等待15分钟以上，使热盘冷却后，再煮下一锅。 ⑦在电压力锅工作前，请检查内锅、密封圈、排气阀是否到位，用毛巾轻轻抹掉内 锅底部的水分或异物，并检查合盖是否到位，以免引起事故。 1.2电压力锅的日常使用保养 ①将内锅从电压力锅内取出，用家用洗洁精洗衣干净前用清水冲洗，然后用干 软布擦干。 ②切忌用金属擦或其它粗硬的洗具擦内锅，以免损伤内锅。 ③饭粒或其它杂物可能会附在电热盘上，用细砂纸将杂物磨掉，并用干软布擦
株洲易力达E P S电动助力转向系统维修指南 This manuscript was revised by the office on December 10, 2020.
DFL型汽车电动助力转向器使用及维护说明 共29页 株洲易力达机电有限公司
目录 1 概述 (2) 2 基本技术参数 (5) 3电路简图 (7) 4 接线端子表 (8) 5 诊断故障代码 (9) 6 控制流程图 (10) 7故障代码诊断 (11) 8其他机械检查 (24) 9 EPS常见故障分析及排故方法 (26)
1概述 汽车电动助力转向器是一种机电一体化的新一代汽车动力转向系统。它由EPS控制器、扭矩传感器、电机总成和机械管柱组成。汽车电动助力转向器是EPS控制器根据即扭矩传感器、车速传感器、发动机转速传感器等传给控制的信号，按照一定的算法，确定电机转向助力的大小和方向，并驱动电机通过减速机构辅助转向系统产生转向操作。 EPS控制器 EPS控制器安装在驾驶员仪表板下面。EPS控制器是由微电脑，A/D（模拟/数字）变换器，I/O（输入/输出）接口等电路组成的精密控制部件。 它是汽车电动助力转向系统的关键部件，它不仅使汽车在各种工况下具有最佳操纵功能，还有自我诊断功能和安全防护功能。 自我诊断功能 当驾驶员在接通车辆电源时，“EPS”指示灯常亮（表示车辆配有电动助力转向系统）；当驾驶员在起动发动机的过程中，EPS控制器就对下列部件进行自我诊断。当下列部件无故障时，EPS指示灯自动熄灭；当下列部件出现故障时，EPS指示灯常亮或闪烁，此时可以通过将诊断开关端子B1接电源（蓄电池）负极进行故障诊断，其故障代码见故障代码表。 扭矩传感器 车速传感器 发动机传感器转速
