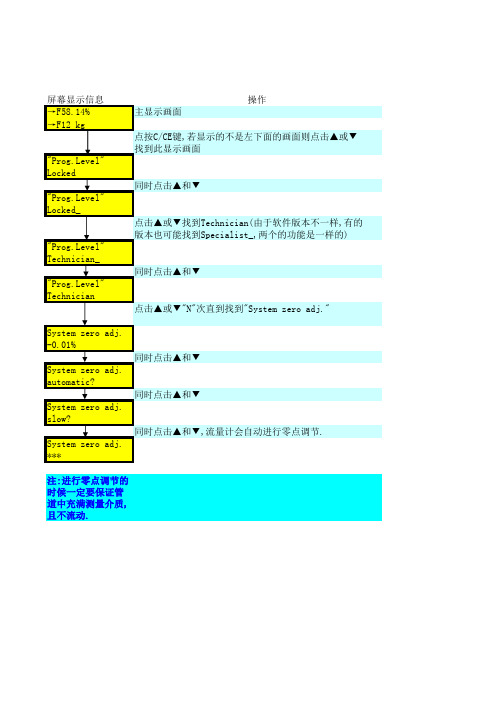

屏幕显示信息操作
→F58.14%主显示画面
→F12 kg
点按C/CE键,若显示的不是左下面的画面则点击▲或▼
找到此显示画面
"Prog.Level"
Locked
同时点击▲和▼
"Prog.Level"
Locked_
点击▲或▼找到Technician(由于软件版本不一样,有的
版本也可能找到Specialist_,两个的功能是一样的) "Prog.Level"
Technician_
同时点击▲和▼
"Prog.Level"
Technician
点击▲或▼"N"次直到找到"System zero adj."
System zero adj.
-0.01%
同时点击▲和▼
System zero adj.
automatic?
同时点击▲和▼
System zero adj.
slow?
同时点击▲和▼,流量计会自动进行零点调节.
System zero adj.
***
注:进行零点调节的时候一定要保证管道中充满测量介质,且不流动.
质量流量计安装使用要求汇总 1.质量流量计安装要求 1.1安装位置的选择 （1）安装位置应远离能引起管道机械振动的干扰源，如工艺管线上的泵等。如果传感器在同一管线上串联使用，应特别防止由于共振而产生的相互影响，传感器间的距离至少大于传感器外 形尺寸宽度的三倍。 （2）传感器的安装位置应注意工艺管线由于温度变化引起的伸缩和变形，特别不能安装在工艺管线的膨胀节附近。如果安装在膨胀节附近，由于管道伸缩会造成横向应力，使得传感器零点发 生变化，影响测量准确度。 （3）传感器的安装位置应远离工业电磁干扰源，如大功率电动机、变压器等，否则传感器中测量管的自谐振动会受到干扰，速度传感器检测出来的微弱信号有可能被淹没在电磁干扰的噪声中。 传感器应远离变压器、电动机至少5 米以上的距离。 （4）测量液体时的质量流量计安装位置 传感器的安装应能保证液体满管，以便能降低密度变化对测量精确度的影响。而当过程管道需清洁时，安装位置应能保证完全排空液体。为不使传感器内部聚集气体，应避免将传感器安装在管 道系统的最高端。 （5）测量气体时的质量流量计安装位置 为不使传感器内部聚集液体，应避免安装在管道的低点。 1.2 安装方式的选择 传感器的安装方式主要根据流体的相别及其工艺情况确定，有三种安装方式。 （1）若被测流体是液体，一般采用外壳朝下安装传感器，避免空气聚积在传感器振动管内， 从而达到准确测量质量流量的目的 （2）如果被测流体是气体，一般采用外壳朝上安装传感器，避免冷凝液聚积在传感器振动管 内。 （3）如果被测流体是液体、固体的混合浆液时，将传感器安装在垂直管道上，这可避免微粒聚积在传感器科氏力测量管内。此外，如果工艺管线需要用气体和蒸汽清扫，这种安装方式还可以便于清扫，但这种安装方式较前二种难于固定，且压损较大。 1.3 安装的流向 无论何种流向，流量传感器都能精确测量流量。一般传感器上均用箭头指明流体正常的流向。
质量流量计在交接计量使用中应注意的几个问题 吴德贵 中国石油锦州石化分公司计量处 (锦州121001) 摘 要 对液体质量流量计测量值含义进行了论证,并结合我国油品计量的实际,提出了使用过程中对测量值的修正方法,与此同时,还提出其他技术要求。 主题词 质量流量计 测量值含义 修正方法 Abstract A discussion is made of the implications of measurement values by liquid mass flowmeter.Some modification methods for measurement value are suggested in the light of the p ractice of oil measurement in China. Subject Headings Mass flowmeter,Implication of measurement value,Method of modification 以科氏力(C oriolis F orce)原理制造的流量计,自上世纪80年代初投入使用以来,以直接测量介质质量流量的特点,适应了质量计量作为结算要求的需要,因此,在较短的时间内得到了很快的普及和发展。但是,真正用于交接计量,并且符合交接计量要求的实例还比较少,部分用户是在不了解、不掌握质量流量计计量原理和我国油品贸易计量规定的情况下采用,不免有些盲从。主要表现有以下三点:一是误认为质量流量计测量值是空气中的质量,实际上科氏力(C oriolis F orce)原理的质量流量计的测量值是被测量介质在工况条件下真空中的质量,而不是在空气中的重量,物体在真空中的质量与物体在空气中的重量既有联系又有区别,不能混为一谈;二是不了解我国油品贸易计量是以空气中的重量作为结算依据的规定,实际上相关国家标准和法规早就有明确规定;三是我国现有的《质量流量计检定规程》(JJ G897-95)没有考虑到质量流量计实际使用要求,无论离线或在线检定都是按真空状态下量值进行检定,流量计在使用中实际精度或准确度都必须重新校准或确认,但无论是国家还是部门都没有明确的校准或确认方法,因此,迫切需要对现有的检定规程及其数据处理方法进行修订,即将质量流量计测量的真空中质量修正到空气中的重量,而不是将计量标准器测量的空气中质量修正到真空中。笔者根据掌握的资料并结合我国实际情况,提出自己的意见,希望引起国内有关计量专家、学者以及使用单位的注意。 1 质量流量计测量值是被测介质在工况条件下真空中的质量 质量流量计测量值的真实含义,无论是学者还是使用质量流量计的人员一般没有去仔细的考究,也许是我们工作上的粗心或厂家的误导,以及我国质量流量计检定规程也没有对此问题提出明确说明,人们常以为质量流量计的测量值就象衡器计量结果一样,具有相同的意义。国外某公司《科氏力流量仪表的标定》(Proving C oriolis Flowmeters)(1998年10月)有这样一段叙述“科氏力流量仪表是一种独特的流量仪表,它可以直接测量出质量流量,这个质量流量测量,是不需要通过体积和密度而得到的,有一些测量仪表,测量液体的体积会因为介质温度、压力的变化而发生收缩或膨胀,导致测量体积的变化。这种先进的流量仪表测量的质量流量是指在自然的、变化过程条件下的质量”。我们知道一定质量的物体无论在空气中还是在真空状态,质量都是一样 计量技术石油工业技术监督2002年9月μ{ TECH NOLO GY SUPER VISI ON I N PETROLE UM I NDUSTRY
嘉峪关宏晟电热有限责任公司二期工程 质量流量计技术规范书 1.总则 1.1本规范书对嘉峪关宏晟电热有限责任公司二期工程2X300MW机组质量流量计提出了技术和数量方面的要求。 1.2本规范书提出的是最低限度的要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标商应保证提供符合本规范书和有关
工业标准的优质产品。 1.3如果卖方的报价与本规范书的差异，投标商应以书面形式提出，并对每一点都作详细说明，如卖方没有以书面形式对本规范书的条文提出异议，那么买方认为卖方提供的产品完全满足本规范书的要求。 2.技术要求 2.1所投标的质量流量计应符合国家有关技术标准及规范。 2.2在电厂相同机组有良好运行业绩。 2.3要求配供的质量流量计为一体化产品。配供不锈钢反法兰、专用电缆、专用工具等全套附件。 2.4环境条件 ·使用的环境温度：-40℃～+40℃ ·使用的环境相对湿度：0~95% 2.5精度：不低于0.15级 2.6电源：220V AC±10% 3.供货范围 质量流量计数量﹑规格﹑型号见附表。 特别说明：针对本次工程，供方有责任根据电厂实际，对所供设备的规格，型号，容量，配置，安装接口等进行逐一落实，并根据具体情况对不恰当之处提出修改意见．如现场安装，调试过程中发现仍有问题，应无条件配合进行修改以及设备的调换． 配供不锈钢反法兰、专用电缆等全套附件 4.服务及质量保证 4.1供方应负责对需方人员进行技术培训,并对业主方提供相关的技术资料及使用说明书等。 4.2根据业主要求，供方派人参加现场开箱验货。 4.3供方应对质量流量计的现场安装进行指导并及时处理出现的问题。 4.4质保期为到货后一年半或机组投产后一年。
实验二气体流量测定与流量计标定 一、实验目的 气体属于可压缩流体。气体流量的测量，虽然有一些与用于不可压缩流体相同的测量仪表但也有不少专用于气体的测量仪表，在测量方法和检定方法上也有一些特殊之处。显然，气体流量的测量与液体一样，在工业生产上和科学研究中，都是十分重要的。尤其是在近代，工业生产规摸的大型化和科学实验的微型化，往往这些流量、温度、压力等的检测仪表就成为关键问题。 目前，工业用有LZB系列转子流量计，实验室用有LZW系列微型转子流量计，可 供选用。对于市售定型仪表，若流体种类和使用条件都按照规格规定，则读出刻度就能知道流量。但从精度上考虑，仍有必要重新进行校正。转子流量计自制是有困难的，因锥形玻璃管的锥度手工难于制作。但是，在科学研究中或其它某种场合，有时，不免还要根据某种特殊需要，创制一些新型测量仪表和自制一些简易的流量计。不论是市售的标准系列产品还是自制的简易仪表，使用前，尤其是使用一段时间后，都需要进行校正，这样才能保证计量的准确、可靠。 气体流量计的标定，一般采用容积法，用标准容量瓶量体积，或者用校准过的流量计作比较标定。在实验室里，一般采用湿式气体流量计作为标准计量器。它属于容积式仪表，事先应经标准容量瓶校准。实验用的湿式流量计的额定流量，一般有 0.2m3?h 1和0.5m3?h 1两种。若要标定更大流量的仪表，一般采用气柜计量体积。实验室往往又需用微型流量计，现时一般采用皂膜流量计来标定。 本实验采用标准系列中的转子流量计和自制的毛细管流量计来测量空气流量。并用经标准容量瓶直接校准好的湿式流量作为标准，用比较法对上述两种流量计进行检定，标定出流量曲线. ，对毛细管流量计标定。通过本实验学习气体流量的测量方法，以及气体流量计的原理、使用方法和检定方法。同时，这些知识和实验方法对学习者在进行以下各项实验时，肯定会有帮助，尤其时对今后所从事的各种实验研究工作，也是有益处的。 二、实验原理 1．湿式气体流量计 该仪器属于容积式流量计。它是实验室常用的一种仪器，其构造主要由圆鼓形壳
质量流量计的安装注意事项 1.安装地点的选择：应避免电磁干扰。传感器及变送 器的安装地点应尽量远离强电磁场，如大功率马 达、变压设施、变频设备等。 2.正式安装流量计之前，请勿将流量计进、出口的保 护套除去，以防杂物进入流量计。 3.安装时应注意流量计外壳上的流向标志。虽然质 量流量可双向测量，但最好依流向标志安装，以防组态时出错。 4.质量流量计上、下游一般无直管段要求。 5.工艺管道的中心应对齐（用眼观察无明显偏离）。 不能在安装时用流量计硬行拉直上、下游工艺管 道，以避免损坏流量计。流量计上、下游工艺管道近法兰处应有牢固支撑及夹持以防止震动影响测量精度。焊接时注意勿让电流经过表体，即靶线与焊线在传感器同侧。 6.流量计上、下游应装有手动截止阀以方便调零、维 护及确护流量计不工作时可处于满管状态。 7.在测量易汽化介质时，流量计下游最好装有压力 表，以观察在线压力，用以控制适当的背压，防止汽化。若在流量计中发生汽化将影响测量精度，甚至影响流量计正常工作。 8.一般建议：测量液体流量时，流量计向下安装， 安装在工艺管道的相对低点位置。 如图：
质量流量计的安装注意事项 9.测量气体流量时流量计朝上安装。测量浆液状介 质时一般采用旗式（竖式）安装（但如流量计外形 为三角形的如CMF025，CMF050 等，一般采用向上安装）。 10.接线：电源线，流量计信号线及输出信号线应走各 自独立的管线以防止互相干扰。输出信号线最好选用带屏蔽的绞合线。传感器与变送器之间的最远距离为300 米，接线完成后应盖紧接线盒盖，并密封穿线孔以防止潮气进入影响测量。 11.如介质为常温易凝物,需采取保温措施.注意要将传感器接线盒置于保温层 外。
实验二 流量计的标定 一、实验目的 1、了解孔板流量计和文丘里流量计的操作原理和特性，掌握流量计的一般标定方法； 2、测定孔板流量计和文丘里流量计的流量系数的C 0和Cv 与管内Re 的关系。 3、通过C 0和Cv 与管内Re 的关系，比较两种流量计。 二、基本原理 工厂生产的流量计大都是按标准规范生产的，出厂时一般都在标准技术状况下(101325Pa ，20℃)以水或空气为介质进行标定，给出流量曲线或按规定的流量计算公式给出指定的流量系数，或将流量读数直接刻在显示仪表上。然而在使用时，所处温度、压强及被测介质的性质与标定状况多数并不相同，因此为了测量准确和方便使用，应在现场进行流量计的标定或校正。对已校正过的流量计，在长时间使用磨损较大时也需要再次校正。对于自制的非标准流量计，则必须进行校正，以确定其流量系数C 0或C v 。本实验通过改变流体流量q 和压差ΔP f ，获得一系列Re 与C 0或C v ，采用半对数坐标绘制出C 0或C v 与Re 的关系曲线进而实现流量计的标定或校正。 1、流体在管内Re 的测定： 式中：ρ、μ— 流体在测量温度下的密度和粘度 [Kg/m 3 ]、[Pa ·s] q — 管内流体体积流量 [m 3/s] 2、孔板流量计和文丘里流量计 孔板流量计和文丘里流量计是应用最广的节流式流量计，其结构如图2-1所示。 a 孔板流量计 b 文丘里流量计 图2-1 节流式流量计结构 孔板流量计是利用动能和静压能相互转换的原理设计的，它是以消耗大量机械能为代价的。孔板的开孔越小、通过孔口的平均流速u 0越大，孔前后的压差ΔP 也越大，阻力损失也随之增大。为了减小流体通过孔口后由于突然扩大而引起的大量旋涡能耗，在孔板后开一渐扩形圆角。因此孔板流量计的安装是有方向的。若是方向弄反，不光是能耗增大，同时其流量系数也将改变，实际上这样使用没有意义。 以孔板流量计为例，若用f P ?表示节流前后两截面之间的压差，根据两截面之间的柏努利方程，可知： 222222121 1u P gZ u P gZ ++=++ρρ，则有：ρ f P u u ?=-22122 以孔口速度u 0代替上式中的u 2，并将质量守恒式u 1A 1= u 0A 0代入，得：
转子流量计安装要求： 1、实际的系统工作压力不得超过流量计的工作压力。 2、应保证测量部分的材料、内部材料和浮子材质与测量 介质相容； 3、环境温度和过程温度不得超过流量计规定的最大使用 温度； 4、转子流量计必须垂直地安装在管道上，并且介质流向 必须由下向上； 5、流量计法兰的额定尺寸必须与管道法兰相同。 6、为避免管道引起的变形，配合的法兰必须在自由状态 对中，以消除应力； 7、为避免管道振动和最大限度减小流量计的轴向负载， 管道应有牢固的支架支撑； 8、截流阀和控制流量都必须在流量计的下游。 9、支管段要求在上游侧5DN，下游侧3DN（DN是管道的通 径）； 质量流量计安装 1、传感器的刚性和无应力支撑 2、避免把传感器安装在管道的最高位置，因为气泡会集 结和滞留，在测试系统中引起测量误差；
3、如果不能避免过长的下游管道（一般不大于3M），应多 装一个通流阀； 4、与输送泵的距离至少要大于传感器本身长度的4倍（两 法兰之间距离），如果泵引起多余的振动，必须用绕性管或连接管进行隔离。 5、调节阀、检查观察窗等附加装置都应安装在离传感器 至少1X“L”远处（L为传感器安装法兰之间距离） 6、支架不能安装在法兰或外壳上，一般离法兰的距离为 20~200mm; 电磁流量计安装 1、电磁流量计，特别是小于DN100mm(4”)的小流量计， 在搬运时受力部位切不可在信号变送器的任何地方，应在流量计的本体。 2、按要求选择安装位置，但不管位置如何变化，电机轴 必须保持基本水平。 3、电磁流量计的测量管必须在任何时候都是完全注满介 质的； 4、安装时，要注意流量计的正负方向或箭头方向应于介 质流方向一致。
2 电磁流量计 我们公司在线使用的电磁流量计主要是上海光华—爱而美特（SGAIC）公司MF900型电磁流量计，其转换器主要为SC100AS和T900两种型号，精度为0.5级，主要用在糖化水量控制及麦汁流量计量。为了保证流量计的计量精度以及ISO9001质量管理体系的要求，我们每年对其进行一次周期校验。如果每台每年都送到厂家去校验，不仅拆卸运输麻烦、运输及检测费用高、检验周期长，而且必定影响生产。于是公司购进厂家生产的传感器模拟信号发生器GS8（图1），进行自行校验。 下面我把用GS8对电磁流量计的校验方法介绍一下： a、切断转换器电源； b、打开其接线盒的盖子； c、拆下接线端子1、2、3、7、8； d、把GS8的信号线（有线号）按相同线号对应接入转换器的端子（如图2）； e、接通GS8和转换器的电源（预热≥15分钟）； f、把开关D（GS8面板）设定在“0”位置； g、旋电位器P（GS8面板）调零，使流量计转换器瞬时流量为零； h、按下面公式确定X值： X=Q满×K×F/（GK×DN2）； 其中：Q满=流量计满量程的值（T900铭牌上给出；SC100AC菜单中有，并可以改变）； GK为传感器常数（见传感器铭牌）； F=（GK值不含L）或=2（GK值含L）； DN为传感器直径（单位为mm）； t为单位时间（单位为小时）； V为单位体积（单位为L）； K为常数7.074 **请注意参数单位的统一； i、用GS8面板的表格来确定Y值（此值与X最接近，且Y≤X）； j、计算“Y”点处流量值：O=Y×Q满/X； k、记录设定点的瞬时流量（SC100AC可显示瞬时流量）测量值和计算值的误差：（误差值≤0.5%为正常；≥0.5%，请检修流量计后再重新检定）； l、记录设定点累计流量（T900不能显示瞬时流量）和计算的累计流量值（秒表记时）：（误差值≤0.5%为正常；≥0.5%，请检修流量计后再重新检定）； m、线性检定：将Y值调小，Q读数将会和Y值成比例减小； n、校验结束，重新接好流量计的信号线； o、仪表检验合格，填写仪表检定记录，出具检定合格证；修理后检定仍然超差，将对此仪表进行降级使用或报废，并出具相关证明。 3 涡街流量计 我们公司蒸汽计量的流量计多数为涡街流量传感器配智能流量积算仪，智能积算仪通过接收涡街流量传感器的频率信号，转换成为瞬时流量和累计流量，下面简单介绍一下我们通过频率信号发生器对其校验的方法： a、首先计算出流量积算仪显示的瞬时流量值： Q=3.6×fin×ρ/c。 其中：Q：仪表显示的瞬时流量，单位为m3/h； fin：为输入频率值，单位为Hz； c：传感器的仪表常数，单位为频率个数/升； ρ：对应于工作温度时的密度值，单位为kg/m3；
质量流量计日常维护 1、向当班工艺人员了解仪表运行情况； 2、查看仪表指示是否正常； 3、查看仪表供电是否正常； 4、查看表体(连接管路、线路)是否有泄漏、损坏、腐蚀； 5、发现问题应及时处理，并做好巡回检查记录； 6、每周进行一次仪表清洁工作； 7、每三个月进行一次仪表零位调校； 8、校准周期为12个月。
质量流量计维修规程 1 目的 为了加强质量流量计的维护保养和检修，使各质量流量计能长寿命、稳定、准确测量过程介质，特制定本规程。 2 适用范围 本节规程是质量流量计的维护、检修通用规定。适用于公司中在线使用的科氏力质量流量计，例如：横河RCCT39型质量流量计，E+H 质量流量计。 3 质量流量计概念 科氏力质量流量计是基于科里奥利（coriolis ）效应而制成的流量测量仪表。两根U 型管（也可以是一根）在驱动线圈的作用下，以一定频率振动，被测流体从U 型管流动，其流动方向与振动方向垂直，在科氏力的作用下，U 型管产生扭转角θ，因此U 型管两管端通过振动中心就产生了时间差，此时间差△t 与质量流量q m 成正比，其关系如下： t r K S m ??=28q Ks----U 型管的扭转弹性模量； r ----U 型管的半径； △t---U 型管两管端通过振动中心所需的时间差。
上图为科氏力质量流量计结构简图
上图为横河质量流量计 质量流量计由传感器及变送器两部分组成。被测介质流经传感器，在它的左右两侧检测器产生一个相位差，根据科里奥利效应，该相位差与质量流量成正比，电磁检测器把该相位差转变为相应的电平信号送入变送器，经滤波、积分、放大等电量处理后，转换为与质量流量成正比大的4——20mA模拟信号和一定范围的频率信号两种形式输出。 科氏力质量流量计与温度、压力、密度和粘度等参数的变化无关，无需进行补偿；并且无可动部件，可靠性较高，维修容易；线性输出；测量精度高；支持智能通讯协议，可与DCS联用；可调量程比宽；适用于各种气体和液体的测量。 4 质量流量计的安装 传感器应安装在于管道同一轴线上，且无应力地装在刚性、被牢固支撑的管道系统上，密封垫片不应突入管道内，并避免与毗邻管道和安装构架发生共振。 应在质量流量计传感器附近做支撑或卡子，决不能用传感器来支撑管道，这样可消除震动或噪声，减少误差。 为方便维修检查，应尽量设置旁路，旁路阀门不应泄漏。
一、实验目的 1. 分别用三角堰、涡轮流量计、水银比压计校正孔板流量计，实验测定流量计的流量 系数。 2. 制作流量系数 与雷诺数 关系曲线，并确定 = 的范围和数值。 二、 实验原理 孔板是常用的流量计，都是利用改变流道截面的方法使截面前后测压管水头差发生变化，通过测量测压管水头差计算流量。如果将流体视为理想流体，则根据连续方程和伯努利方程有 = 1? Ω 2 实际流体都是有粘性的，考虑粘性影响后引入修正系数，即流量系数 μ ，于是实际流量为 实= 1? Ω 2 由于流量系数的引入考虑了粘性的影响，因此根据相似原理，流量系数为雷诺数的函数。 三、 设备与仪器 实验设备包括三角量水堰、涡轮流量计、水银比压计、孔板流量计、水泵数显高度尺、水箱等。 流量采用三角量水堰进行测量。通过测量堰上水头高度，可由 Q-H 关系式求得流量 Q。 采用水银比压计测量孔板上的测压管水头差。 读出温度计上显示的温度，通过查表确定 υ。 四、 实验步骤 1. 在启动水泵前将泵前阀和调节阀关死。 2. 启动水泵后将泵前阀和调节阀完全打开，泵运行的同时排出试验管路内的空气。 3. 将排气阀打开，排空水银比压计及连接管内的空气，并检查空气是否完全排空。 4. 通过调节控制阀的开关确定实验工况点，记录与水银比压计高度差相对应的实验数 据。 5. 将泵前阀关死，然后关闭水泵。 五、实验数据记录及处理
0.580 0.6000.6200.6400.6600.6800.7004.20 4.30 4.40 4.50 4.60 4.70 4.80 4.90 5.00 三角堰μ-lg(Re)关系曲线 0.580 0.600 0.620 0.640 0.660 0.680 0.700 4.20 4.30 4.40 4.50 4.60 4.70 4.80 4.90 5.00 涡轮流量计μ-lg(Re)关系曲线
科隆质量流量计手册（简易版） 一、安装 通常，对于OPTIMASS系列无需特殊的安装要求。但是，还是应该遵守有关流量计安装的良好常规工程实践经验。 a 质量流量计通常不需要任何前后直管段。 b 由于仪表有重量，所以我们推荐使用支架，允许支撑仪表主体。 c 仪表可以水平安装，可以安装在向上倾斜的管道内或垂直安装。为了获得最佳效果，推荐垂直安装，介质流动方向向上。 请注意：流经仪表后的长距离下降可能导致虹吸从而出现测量误差。避免将仪表安装在管线中的最高点。 d 仪表的如下标签表示在功能C1.3.1中预设在转换器中的流体流动方向，默认情况下流向由“—”到“+”。 e 电源连接
请注意：通电前，请确认仪表铭牌上的数据、电源电压和频率范围 f 输出连接 若仪表为电流输出时，请连接接线端子A+和A，其中端子A+为“+”端子A 为“—”，如下图： 二、参数设置 a 科隆质量流量计OPTIMASS1300系列流量见下表，可在菜单A4.3中设置输出范围。为避免输出错误，量程最小值最好设置为0。 b 仪表有流量累积的功能，若第一个测量页面无累积流量显示可在菜C6.3.1选择两行显示，其单位可在C6.7.13中更改。 三、零点校准（菜单C1.1.1） 装置完好性检查后，使用前必须在仪表上设置零点。 在零点设置前，必须先完成装置的所有改装/调节。零点设置后对装置的任何改装或更改都将导致仪表性能不可靠，如发生这种情况，则需要重新设置零点。 如要完成正确无误的零点校准，必须注意以下几点： 1、传感器中必须充满具有正常工作压力和工作温度的工艺流体； 2、必须将流体中的空气全部除去，尤其对于水平安装。建议在调节前先使
液体流量计在线校准规程(总 3页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
我厂部份液体流量计校准方法为比对法，采用便携式超声波流量计作为标准表，将标准表与被测液体流量计串联，可以同时显示被测管道的瞬时流量与累积流量，通过对比标准表与被测流量计从而确定被测流量计的准确度。 一、校准条件和要求 1、液体流量计的选择、安装与使用应满足产品的要求。 2、在线校准使用的标准计量器具（便携式超声波流量计）应具有有效的校准或鉴定证书，并且标准计量器具的准确度等级应高于被检测的流量计。 3、管道的参数要齐全，以便能正确无误地设置标准计量器具的组态参数。 4、根据现场实际情况确定校准流量点，流量点一般选择2个。 5、校准周期为一年。 二、外观检查 1、标识 1）流量计应有铭牌（流量计的型号、规格、出厂编号、公称通径仪表系数、防护等级、制造年月等），检查铭牌上的标识是否规范齐全。 2）流量计应有明显的流向标识。 2、外观
流量计外观应完好，显示窗口的数字应醒目、整齐，表示功能的文字符号和标识应完整、清晰、端正，读数装置上的防护玻璃应有良好的透明度，按键应没有粘连现象。 3、密封性 流量计在正常工况下，流量计各连接处应无渗漏。 三、流量计校准方法 1、安装标准计量器具：标准表串联在液体流量计上游或下游。注意避开可能产生不满管、电磁干扰或外部管径锈蚀严重的位置。便携式超声波流量计比对法工作原理见下图。 比对法工作原理图 2、将管道参数输入到标准表内，得出换能器安装距离L。在管道上划线定位，以便准确地安装。 3、清理已定安装位置附近的管壁（比换能器约大一倍的面积），将管壁上的油漆、铁锈、污垢等清除干净，露出管道材质、打磨光滑。
ProLinkⅡ调节质量流量计操作方法---- 2009-4-3 8:15:03 调试前必须将质量流量计前后两端手阀都关闭，保证流量计内充满原料。首先在笔记本电脑上安装ProLinkⅡ软件，然后按照下面的步骤进行： 1、在流量计7,8接线处连接测试线,红色接8端,黑色接7端。 2、打开ProLinkⅡ软件菜单中Connection(连接) 选项。 3、选定Connection to device (连接至流量计处) 选项。 4、按照流量计型号规定选定Baud Rate(波特率),一般为最后一选项。 5、写入Tag Address (地址号),一般为111。 6、 Parity(奇偶校验)选项选定None(无)。 7、选好COM 口后,点击Connect(连接)选项。
参数设定 8、连接正确应有流量计基本参数显示表,否则会报错,然后点击Prolink菜单选定Configuration(设置)选项。 9、选择Analog Output 选项在Primary Variable 处点击Mass Flow(质量流量)。 10、选择lower Range Value ,在此处输入流量计最小量程,即4mA 对应的流量;选择Upper Range Value,在此处输入流量计最大量程,即20mA对应的流量，其余项保持原值不变,点击Apply(应用),然后点击File菜单,选择Save as (Download),下装。 11、点击Flow 选项, 选定Mass Flow Cutoff,输入小流量切除的具体数值,选定Mass Flow Unit 项,输入质量流量工程单位, 点击Apply(应用),然后点击File菜单,选择Save as (Download),下装。
质量流量计作为精密的测量仪表，有着十分高的安装要求。在安装时首先要明确安装的位置，在安装传感器的时候，要保护好传感器不受损坏。还要做好减振工作，当然，还有一些其他 的注意事项，下面的文章都有具体说明。 一、质量流量计安装的位置 1)安装位置应远离能引起管道机械振动的干扰源，如工艺管线上的泵等。如果传感器在同一 管线上串联使用，应特别防止由于共振而产生的相互影响，传感器间的距离至少大于传感器 外形尺寸宽度的三倍。 2)传感器的安装位置应注意工艺管线由于温度变化引起的伸缩和变形，特别不能安装在工艺 管线的膨胀节附近。如果安装在膨胀节附近，由于管道伸缩会造成横向应力，使得传感器零 点发生变化，影响测量准确度。 3)传感器的安装位置应远离工业电磁干扰源，如大功率电动机、变压器等，否则传感器中测 量管的自谐振动会受到干扰，速度传感器检测出来的微弱信号有可能被淹没在电磁干扰的噪 声中。传感器应远离变压器、电动机至少5 米以上的距离。 4)传感器的安装位置应使管道内流体始终保证充满传感器测量管，且有一定憋压，这就要求 安装位置应在管道的低端。 二、质量流量计传感器安装方式的选择 传感器的安装方式主要根据流体的相别及其工艺情况确定，有三种安装方式。 1)水平安装主体朝下：若被测流体是液体，一般采用外壳朝下安装传感器，避免空气聚积在 传感器振动管内，从而达到准确测量质量流量的目的 2)水平安装主体朝上：如果被测流体是气体，一般采用外壳朝上安装传感器，避免冷凝液聚 积在传感器振动管内。 3)旗帜安装：如果被测流体是液体、固体的混合浆液时，将传感器安装在垂直管道上，这可 避免微粒聚积在传感器科氏力测量管内。此外，如果工艺管线需要用气体和蒸汽清扫，这种 安装方式还可以便于清扫，但这种安装方式较前二种难于固定，且压损较大。 三、安装过程中其它注意事项 1)传感器在安装到工艺管线上之前，应首先确认传感器的速度传感器线圈、驱动线圈的直流 电阻以及铂电阻温度计的电阻值是否正常。 2)传感器安装法兰必须与管道法兰同轴连接，这样才能减小安装应力，保证测量精度。安装 时应保证管道支撑物只支撑工艺管道，禁止用传感器支撑工艺管道。应保证传感器外壳悬空，不与任何物体接触。 3)传感器安装在工艺管线上时应保证管道系统与传感器上游、下游侧各两个位置的稳固支撑 物牢固连接，所有螺纹连接处必须紧固，夹紧工艺管道有助于减弱潜在的振动干扰。 4)在安装过程中，应避免利用传感器外壳搬动传感器。 5)在传感器安装位置附近工艺管道线上的阀门或泵都需要有其自己的支撑物，不能用支撑传 感器的支撑物来支撑阀门和泵。 6)在传感器的上游、下游应装上断流阀。 7)消除安装应力：在安装传感器时，为了消除安装应力，最有效的方法是先配管，将工艺管 线及阀门与传感器整体预先安装好，然后吊装，再将其与工艺主管线相焊接。为了使消除应 力的效果最好，应使传感器、断流阀与工艺主管线处于同一铅垂面内 四、减振
实验六 孔板流量计的设计、制作与标定（~20学时） 一、实验目的 动手能力是青年学生综合素质的一个重要方面，理科实验教学内容偏重验证课堂讲授的知识，且由于教学时数的限制，仪器、药品都已具备，学生自己设计，自己动手的机会相对较少。 本实验从孔板流量计的设计、安装、标定，到流量计曲线的绘制，都由学生自己处理。通过自己的设计、自己制作并标定，以及数据处理写出使用说明书，动手能力及数据处理能力都可以得到锻炼。 此外，尽管我们的教学设施日益齐备，但学生在未来教学或科研工作中自己动手制作一些小设备、小仪器的情况不可避免，该实验可培养学生自己动手的思维意识，解决实验中某些仪器设备的困难。当然，自己制作对孔板流量计的测试原理、制作关键都可以加深理解。 二、制作原理 孔板流量计的测试原理是流体通过孔板的锐孔时，由于孔板的滞流作用，造成流体内机械能的相互转换，即静压能转化为动能。在孔板前，管道内完全充满流体，且具有稳定的边界层，当流体流过孔板的锐孔后，边界层发生分离，主体流体四周被旋涡环绕，流体直径缩小，直径最小处称为缩脉，然后又逐渐变大。显然，孔板前后流体内发生了机械能转换。 图1.标准孔板流量计 图2.孔板流量计原理示意图 1． 测压环 2.孔板 3.导管 4.压差计 根据机械能衡算式，可导出孔板流量计的测量计算公式。如图2所示，在孔板前导管上取一截面为1-1，在孔板后的缩脉处另取一截面为2-2。在截面1-1，2-2之间进行能量衡算： 由于衡算系统内没有轴功，所以 ，又由于管子是水平的，所以ΔZ=0；而且假定流体为不可压缩的理想流体，则 =0，而 F · -w s =0·
质量流量计操作规程 1适用范围 本规程适用于集输泵站原油计量用的质量流量计。 本规程规定了原油质量流量计投运前的检查、投运、运行中的检查及停运的操作步骤。 2操作内容 2.1投运前的检查 2.1.1正确穿戴劳保用品，并进行危害辨识和风险分析，落实必要的风险削减措施。 2.1.2检查流量计组态、传感器和变送器工作正常，检查流量计安装符合要求，接线准确可靠，仪表测量范围、耐温、耐压值与被测流体相符。 2.1.3检查流量计密封情况，垫圈和O形圈完好，所有连接件紧固。 2.1.4检查仪表零位，并按规定调零。 2.1.4.1给变送器通电，预热30min，确保变送器处于允许流量计调整的安全模式。 2.1.4.2调零前传感器温度示值应接近正常运行温度，应使传感器满管，保持介质不流动方可调零。 2.2投运 2.2.1开启流量计仪表电源。 2.2.2缓慢开启流量计进口阀门，确保流量计系统内的压力缓慢上升，观察法兰、阀门及其连接管线无渗漏。 2.2.3缓慢开启过滤器、放空阀、排净气体。 页脚内容1
2.2.4缓慢开启流量计出口阀，观察表头示值正常，确认流量计运转正常，缓慢关闭旁通阀门或停运欲停流量计。 2.3运行中的检查 2.3.1按时查看仪表指示、运行状态正常，累积值与实际相符。 2.3.2对运行中的流量计定期全面检查，发现问题及时处理，并做好记录。 2.4停运 2.4.1停运流量计时，应先投备用流量计或倒通旁通流程，确认备用流量计运行正常或旁通流程无误后，方可停运待停流量计。 2.4.2关闭流量计的进出口阀门，记录流量计读数和停运时间。 2.4.3室外安装的流量计停运时间夏季超过24h，冬季超过8h，应扫净内部余液。 3注意事项 3.1每三个月进行一次综合保养及零位调校。 3.2每年对流量计内插件连接进行检查。 3.4流量计上游有新管线投产，必须采取措施，防止流量计卡堵事故的发生。 页脚内容2
质量流量计使用说 明书 1 2020年4月19日
使用说明书质量流量计
目录 第一章概述.................. 错误!未定义书签。 1.1............................ 工作原理 : 错误!未定义书签。 1.2................ 传感器的结构与外形尺寸 错误!未定义书签。 1.3............................ 流量计结构 错误!未定义书签。 1.3.1 变送器外形及机柜开孔尺寸图:错误!未定义书 签。 1.3.2传感器的外形尺寸图....... 错误!未定义书签。 1.3.3技术指标................. 错误!未定义书签。
1.3.4表的型号与选型........... 错误!未定义书签。 第二章质量流量计的安装与调试错误!未定义书签。 2.1.......................... 传感器的安装 错误!未定义书签。 2.2.................. 传感器与变送器的接线 错误!未定义书签。 2.3............................ 送器的接线 错误!未定义书签。 2.4...................... 仪表的通电和检查 错误!未定义书签。 2.5 常见故障的维护............ 错误!未定义书签。 第三章变送器的设置.......... 错误!未定义书签。 4 2020年4月19日
3.1.............................. 功能设置 错误!未定义书签。 3.1.1用户菜单密码............. 错误!未定义书签。 3.1.2系统菜单密码............. 错误!未定义书签。 3.1.3测量单位的选择........... 错误!未定义书签。 3.1.4小数点位数的选择......... 错误!未定义书签。 3.2.............................. 仪表面板 错误!未定义书签。 3.3 操作界面................. 错误!未定义书签。第四章防爆.............. 错误!未定义书签。 4.1........................ 防爆系统的原理 错误!未定义书签。 4.2 防爆性能 (31) 5 2020年4月19日
注意以下问题： ·安装不需要特殊的固定支架，仪表的容器型结构能克服外力的影响。 ·测量管振动频率高，确保测量系统不受管道振动的影响。 ·只要不产生气蚀现象，测量不受阀、弯通，三通等管件的影响，但流量计最好远离大的干扰源，如泵等大的设备。 安装位置: 测量管内有空气或夹带气体时，会产生测量误差，应避免以下安装位置： ·流量计安装于管道的最高点 ·流量计直接安装在向下的放空管上游 建议使用一块尺寸小于管道公称直径的限流孔板，以防止测量管被抽空。
安装方向: 垂直安装，最佳安装方式为竖直安装图并使流体自下而上流过仪表，这样可以使夹带的固体颗粒下沉，气体经测量管上升，测量管内流体可全部排空，使其不受固体结垢的影响。 水平安装，质量流量计的两根测量管必须水平，正确的安装应使变送器的外壳竖直向上或向下，应避免变送器外壳与管道处于同一水平面上。 质量流量的测量管为弯管。因此水平安装时，应考虑流体的特性。(见说明) a 不适于含固体颗粒的流体，以免固体颗粒聚积。 b 不适于含气泡的流体，以免气泡聚积。 介质温度与安装方向为确保变送器安装的环境温度在-20...+60℃范围内，建议以下安装：高温介质：垂直管道：如图1安装 水平管道：如图3安装 低温介质：垂直管道：如图1安装 水平管道：如图2安装 零点校正： 零点校正只在下列特殊情况下需要： ·低流速 ·在极限过程或操作环境下（例如，流体压力非常高或流体粘度非常大） 零点校正一般在满管且管内流体流速为零时进行，可以在传感器前后安装截止阀来满足这一要求。 ·正常操作→阀、打开
·有泵压时的零校正→阀打开阀关闭 ·无泵压时零点校正校正→阀关闭阀打开 伴温伴热： 有些测量介质，需要减少传感器处的热量损失，可使用必要的保温材料进行隔热，既可用电伴热，也可用铜管通热水或蒸汽对传感器进行伴热。 注意： 流量计的电子元件不能过热，传感器与变送器之间的连接部件不需要保温，另外，注意安装位置与流体温度的关系 系统压力： 应确保不发生气蚀现象，因为气蚀现象会影响测量管的振荡，正常条件下测量与水特性相似的流体时不需要采用特殊的测量方法。 对与易挥发性的液体（如碳氢化合物、溶剂、液化气）或吸入管线的液体来说，压力不得低于液体的汽化点。对于许多液体来说，不要释放出溶于液体中的气体，这一点也很重量。足够的系统压力可以避免这种情况。 因此，建议采用以下传感器安装方式： ·安装于泵的出口（避免局部抽真空） ·安装于垂直管路的最低点 ·流量计连接法兰应该焊接平整，避免电磁流量计安装在有扭力的管道上。 操作条件（环境条件）
1总则 主题内容与实用范围 本规程规定了电磁流量计的维护、检修、投运及其安全注意事项的具体技术要求和实施程序。 本规程适用于化工装置中在线使用的3000电磁流量计（以下简称仪表），其他同类型仪表亦应参照使用。 基本工作原理 该仪表基于电磁感应原理工作。 构成及功能如图1所示。 该仪表由传感器和转换器两部分组成。传感器将以液体流量信号变成与之有一定函数关系的感应电动势。转换器将自传感器来的电势信号（mV），转换成统一的4～20mADC信号，并由数字面板显示流量。 主要技术性能及规格 1.4.1性能指标 基本误差±% 规格 流速范围：～s至～s 输出信号：4～20mA 电源：100～120VAC 环境湿度：¬10～50°C 相对湿度：40%～80% 液体电导率：300μS/m 脉冲输出：0～17HZ 标尺范围：0～4m³ 管道直径：25mm,50mm,100mm 对维修人员的基本要求 a.维护人员应具备如下条件： b.熟悉本规程及相应的产品说明书等有关技术资料； c.了解工艺流程及该仪表在其中的作用； d.掌握带电工技术基础、电子技术基础、化工测量仪表及维修等反方面的基础理论知识；
e.掌握该仪表维护、检修、投运及常见故障处理的基本功能； f.掌握常用测试仪器和有关的标准仪器的使用方法。 2完好条件 零部件完整，符合技术要求。即： a.名牌应清洗无误； b.零部件应完好齐全并规格化； c.紧固件不得松动； d.插接件应接触良好； e.端子接线应牢靠； f.密封件应无泄漏； h.所配防护、保温设施完好无损； 运行正常符合作用要求，即： a.运行时，仪表应达到规定的性能指标； b.正常工况下，仪表示值应在全量程的三分之一以上。 设备及环境整齐、洁净、符合工作要求，即： a.整机应清洁、无锈蚀、漆层应平整、光亮、无脱落； b.刻度应清晰，字体应规整； c.仪表线路应敷设整齐； d.线路标号应齐全、清晰、准确。 技术资料齐全、准确，符合管理要求，即： a.说明书、合格证、入厂检定证书应齐全； b.运行记录、故障处理记录、检修记录、校准记录、零部件更换记录应准确无误； c.系统原理图和接线图应完整、准确； d.仪表常数及其更改记录应齐全、准确。 3维护 日常维护 巡回检查 每班至少进行两次巡回检查，内容包括：
吉林建龙钢铁有限责任公司测量设备校准方法 质量流量计校准方法 2011年12月26日发布2011年12月26日实施 吉林建龙钢铁有限责任公司发布
本方法经吉林建龙钢铁有限责任公司于2011年12月26日批准，自2011年12月26日起实施。 归口单位：吉林建龙钢铁有限责任公司 主要起草单位：能源处 本方法由吉林建龙钢铁有限责任公司负责解释。
本方法主要起草人：蒋兴会 审核人：孟祥军 批准人：杨森
目录1. 范围 1.1 引用文献 1.2 术语和计量单位 2. 概述 2.1校准项目及技术要求 2.2校准仪器 2.3校准条件 2.4校准方法 2.5校准结果的处理 2.6校准周期 附录1：校准记录表 附录2：溯源图 附录3相关计算公式
1 范围 本方法内容包括质量流量计的计量特性、技术参数、校准条件等管理规范。 本方法适用于质量流量计在新安装后、使用中、修理后及周期校准时的校准。 1.1 引用文献 JJF1071-2000 《国家计量校准规范编写规则》 1.2 2 概述 本方法用于质量流量计的内部校准，利用质量流量计校验仪采用比较法对质量流量计进行校准。 校准原理图如下： 科里奥利质量流量计：传感器中的测量管在电磁驱动系统的驱动下以固有振动频率作周期性上下振功，当流体流过振动管时被强制接受管子的垂直动量，由此产生了科里奥利力，科氏力的作用造成测量管变形，形变量的大小与科氏力成正比，即与质量流量成正比。仪表检测方式是：通过位于流量测量管两侧的电磁感应器测量在这两点上管子振动的速度，和由于管子的变形引起这两个速度信号之间的时间差，然后把此信号送到转换器，转换器将信号进行处理并转换成直接与质量流量成正比的4～20mA信号输出。 热式质量流量计：是一种直接式质量流量计，基本原理是利用外热源对被测流体加热，测量因流体流动造成的温度场的变化从而测量质量流量。温度场的变化用加热器前后端的温差来表示，被测流体的质量流量M与加热器前后端温差Δt之间有确定的函数关系；若采用恒定功率法同，则温差Δt 与质量流量M成反比，测得温差即可求得M；若采用恒定温差法，则加热器输入功率与质量流量成正比，测得加热器输入功率则可求得质量流量M。
