ProLinkⅡ调节质量流量计操作方法---- 2009-4-3 8:15:03 调试前必须将质量流量计前后两端手阀都关闭，保证流量计内充满原料。首先在笔记本电脑上安装ProLinkⅡ软件，然后按照下面的步骤进行：

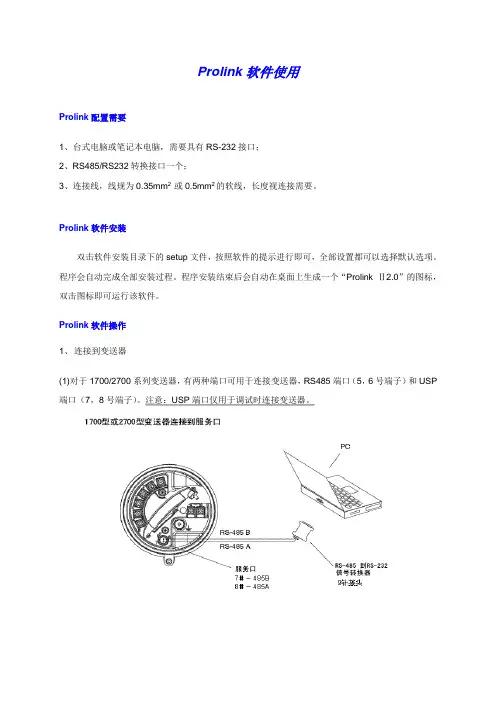

1、在流量计7,8接线处连接测试线,红色接8端,黑色接7端。

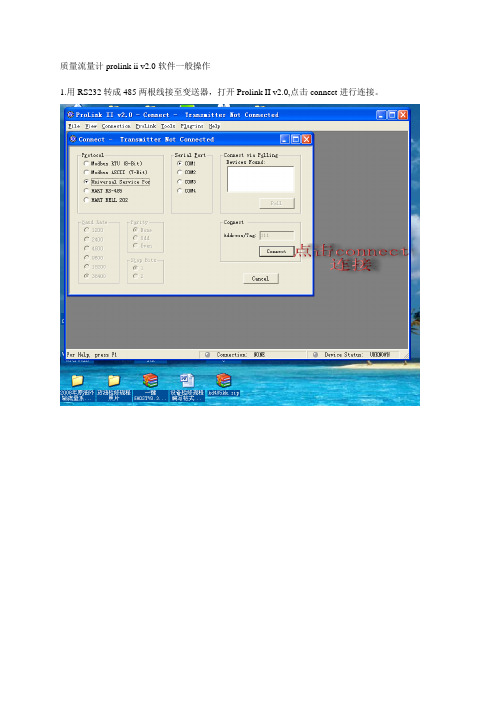

2、打开ProLinkⅡ软件菜单中Connection(连接) 选项。
3、选定Connection to device (连接至流量计处) 选项。
4、按照流量计型号规定选定Baud Rate(波特率),一般为最后一选项。
5、写入Tag Address (地址号),一般为111。
6、 Parity(奇偶校验)选项选定None(无)。
7、选好COM 口后,点击Connect(连接)选项。
参数设定
8、连接正确应有流量计基本参数显示表,否则会报错,然后点击Prolink菜单选定Configuration(设置)选项。
9、选择Analog Output 选项在Primary Variable 处点击Mass Flow(质量流量)。
10、选择lower Range Value ,在此处输入流量计最小量程,即4mA 对应的流量;选择Upper Range Value,在此处输入流量计最大量程,即20mA对应的流量，其余项保持原值不变,点击Apply(应用),然后点击File菜单,选择Save as (Download),下装。
11、点击Flow 选项, 选定Mass Flow Cutoff,输入小流量切除的具体数值,选定Mass Flow Unit 项,输入质量流量工程单位, 点击Apply(应用),然后点击File菜单,选择Save as (Download),下装。
参数校验
12、点击Display Config 选项,输入流量计显示屏显示的量。Mass Flow Rate(瞬时流量),Mass Totalizer(累计流量), 点击Apply(应用),然后点击File菜单,选择Save as (Download),下装。
13、点击Prolink中Calibration(校准)选项,点击Zero Calibration 菜单,点击Zero进行零点校验。
零点校验
14、所有参数设定完毕后,务必退出,不要断掉连接,再重新进入检查新的参数是否已经生效。
以上仅是个人在维护该质量流量计的浅见，如有不足之处还望多多包涵。
