陕西中医药大学附属医院医师培训楼STP真空绝热板施工方案 编制： 审核： 审批： 陕西建工集团有限公司 陕中大附院医师培训楼工程项目经理部
二○一八年五月三十日
目录 一、适用范围和编制依据 (2) 二、系统概况 (3) 三、施工准备 (4) 四、操作工艺 (6) 五、质量要求 (9) 六、成品保护 (12) 七、安全文明施工 (13) 八、细部构造图 (14) 一、适用范围和编制依据 1、STP真空绝热板（简称：STP板）建筑保温系统是一种新型的、高效节能的建筑保温技术体系。 2、适用于外墙外侧墙面以混凝土和砌体结构为基层的新建、改建、扩建的
民用建筑和既有建筑节能改造的外墙外保温工程。 3、编制依据包括且不仅限于以下规程、标准和图集：《建筑用真空绝热板应用技术规程》JGJ/T416-2017、《外墙外保温工程技术规程》JGJ 14 4、《保温装饰板外墙外保温系统应用技术规程》DBJT14-072、《保温装饰板外墙外保温系统》DB37T 1992、《建筑节能工程施工质量验收规范》GB 50411。 二、系统概况 1、STP板浆料复合型外墙外保温系统：置于建筑物外墙外侧，由粘结砂浆、STP板、保温浆料、抹面胶浆（压入耐碱玻纤网）及饰面材料等组成的外墙外保温系统（详见图1），系统还包括必要时采用的锚栓、护角等配件。 1-基层墙体；2-找平层；3-粘结砂浆；4-STP板；5-抹面胶浆(压入耐碱玻纤 网2道)；6-饰面层 图1 粘STP板浆料复合型外墙外保温系统的基本构造 2、STP板浆料复合型外墙外保温系统宜优先选用涂料、饰面砂浆、柔性面砖等轻质饰面材料，不宜采用饰面砖。当采用时，应进行专项设计，其安全性与耐久性必须符合设计要求。 3、粘贴法技术要求：STP板与基层墙体应采用满粘的方式粘贴，粘结砂浆厚度宜控制在3mm～5mm。 4、STP板应进行排版设计，竖向应逐行错缝，最小错缝宽度不应小于100mm，当选用有边板时，板缝不应大于20mm。阳角部位宜采用塑料护角条（网）进行增强处理，（详见图4）。
真空绝热板（VIP板）真空绝热板（VIP板）是英文Vacuum Insulation Panel 的简称，是真空保温材料中的一种，是由填充芯材与真空保护表层复合而成，它有效地避免空气对流引起的热传递，因此导热系数可大幅度降低，小于0.005w/m.k，并且不含有任何OD材料，具有环保和高效节能的特性，是目前世界上最先进的高效保温材料。国内近几年开始制造并采用VIP改良冰箱隔热层，整个冰箱制造业似乎刮起了一阵VIP应用试验的大风潮，再反观国外一些发达国家对VIP的研究和使用已经有十多年的历史，以及二十世纪中国制造业的崛起与国家节能政策的颁布实施，VIP这种超强新型的保温材料正被商家所关注，市场前景广阔。使用时，其实是和聚氨酯PU一起使用的，先把VIP板放置于保温水箱或冰箱内，然后浇注聚氨酯PU发泡。更多介绍见：https://www.doczj.com/doc/837833840.html,/cnindex.htm 福建赛特新材料有限公司VIP板结构VIP是采用真空隔热原理，特殊结构的一种复合材料，结构示意图如图主要有三部分组成：芯部的隔热材料（Insulating material）、气体吸附材料（Getter）和高阻隔性能的复合薄膜（Barrier）。（VIP板结构示意图）产品性能：绝热原理：赛特真空绝热板采用的超细玻璃纤维，其纤维直径很细（3μ-5μ）、多空隙且交叉网状结构，有效的增加了热阻，再加上真空技术运用使VIP内部达到并保持特定低的真空度，最大限度的阻碍了气体分子间的热传递，从而消除两大传热的途径，达到其超级绝热的目的。真空绝热板保温效果试验两个试验箱，外形尺寸完全相同，其中一个试验箱箱壁纯PU发泡，另外一个试验箱75%的内壁面积覆盖厚度为15mm的VIP板，其余箱壁空间用PU填充，但两个试验箱壁厚均保持为69mm。在完全相同的试验条件下进行对比试验，测得两个箱体内部温度变化曲线如下：试验结果表明，使用真空绝热板的试验箱其保温效果远超纯PU发泡的试验箱。实际应用中真空绝热板通常配合聚氨酯发泡填充保温腔室，这也是目前国际上应用真空绝热板的主要手段之一。VIP板用途同其它材料相比，VIP以其极低的导热系数，在保温技术要求相同时有保温层厚度薄、体积小、重量轻的优点，适用于节能要求较高的产品，有较大技术经济意义。VIP 主要用于保温绝热，如冰箱、深冷冰柜、电热水器、自动贩卖机、冷冻箱、冷藏集装箱、建筑墙体保温和LNG储运等。VIP板在冷藏设备中的应用◆冰箱采用VIP隔热：可以节能10％～30％，并且增加有效容积20%-30%。尽管现在VIP
中医药大学附属医院医师培训楼STP真空绝热板施工方案 编制： 审核： 审批： 建工集团有限公司
陕附院医师培训楼工程项目经理部二○一八年五月三十日
目录 一、适用围和编制依据 (3) 二、系统概况 (3) 三、施工准备 (3) 四、操作工艺 (5) 五、质量要求 (8) 六、成品保护 (15) 七、安全文明施工 (15) 八、细部构造图 (17)
一、适用围和编制依据 1、STP真空绝热板（简称：STP板）建筑保温系统是一种新型的、高效节能的建筑保温技术体系。 2、适用于外墙外侧墙面以混凝土和砌体结构为基层的新建、改建、扩建的民用建筑和既有建筑节能改造的外墙外保温工程。 3、编制依据包括且不仅限于以下规程、标准和图集：《建筑用真空绝热板应用技术规程》JGJ/T416-2017、《外墙外保温工程技术规程》JGJ 14 4、《保温装饰板外墙外保温系统应用技术规程》DBJT14-072、《保温装饰板外墙外保温系统》DB37T 1992、《建筑节能工程施工质量验收规》GB 50411。 二、系统概况 1、STP板浆料复合型外墙外保温系统：置于建筑物外墙外侧，由粘结砂浆、STP板、保温浆料、抹面胶浆（压入耐碱玻纤网）及饰面材料等组成的外墙外保温系统（详见图1），系统还包括必要时采用的锚栓、护角等配件。 1-基层墙体；2-找平层；3-粘结砂浆；4-STP板；5-抹面胶浆(压入耐碱玻纤 网2道)；6-饰面层 图1 粘STP板浆料复合型外墙外保温系统的基本构造
2、STP板浆料复合型外墙外保温系统宜优先选用涂料、饰面砂浆、柔性面砖等轻质饰面材料，不宜采用饰面砖。当采用时，应进行专项设计，其安全性与耐久性必须符合设计要求。 3、粘贴法技术要求：STP板与基层墙体应采用满粘的方式粘贴，粘结砂浆厚度宜控制在3mm～5mm。 4、STP板应进行排版设计，竖向应逐行错缝，最小错缝宽度不应小于100mm，当选用有边板时，板缝不应大于20mm。阳角部位宜采用塑料护角条（网）进行增强处理，（详见图4）。 1-STP板；2-PVC护角 图4 STP板排版示意图 5、STP板粘贴完毕后应涂刷界面剂一道；保温浆料厚度宜控制在8mm~12mm；抹面胶浆厚度宜控制在3mm ~5mm。 三、施工准备 1、作业条件：
真空绝热板（VIP）简介 真空绝热板（Vacuum Insulation Panel），简称VIP，是近几年开发的一种导热系数非常低的新型高效绝热材料。 其结构通常有三部分组成：1、高阻隔薄膜；2、芯材；3、吸气剂。 真空绝热板是应用“暖瓶保温”原理设计创意而成的，通过最大限度提高内部真空度来隔绝热传导（辐射、传递、对流），达到保温、节能的目的。 “真空绝热板（VIP）”主要用于冰箱、冰柜、冷藏车、冷库、电热水器等保温设备，是“冷藏、冷冻、保温”等系统最先进、最高效的保温、隔热材料，是当前保温材料的升级换代产品。是提高家电能耗效率，降低家电耗电量的极佳材料，随着世界环保、节能要求的提供，其用途越来越广泛。 “秀强”真空绝热板的特性 “秀强”公司生产制造的真空绝热板（VIP）集国内外多年的研发成果和生产经验，参照执行ASTM C1484-01标准，形成了国内独特的生产管理体系，并通过了ISO9001：2005国际质量管理体系认证和RoHS检测。（证书） 通过严密的质量管理和精细的生产制造“秀强”真空绝热板（VIP）的主要技术指标满足以下几点:1、导热系数＜0.005W/mk（平均温差20℃）；2、整体密度 250～280㎏/ m3； 3、使用温度-20℃～70℃、 4、真空绝热板的真空度＜1Pa。 “秀强”真空绝热板的真空包装膜采用含有金属铝箔、双向拉伸BOPA等对氧气水蒸气的高阻隔复合薄膜；其支撑骨架和真空保持的芯材采用本身导热系数极低超细微玻璃纤维。 秀强公司拥有世界上最先进的真空绝热板技术参数的检测设备，并实施一整套对生产过程进行质量控制的程序和手段。采用德国耐驰HFM(Lambda)436导热分析仪检测真空绝热板的导热系数；采用国内先进的检测透氧透湿检测仪、电子拉力检测仪、电子显微镜、电子天平等控制高阻隔薄膜和芯材的品质。完备的检测设备为真空绝热板的品质提高了可靠性。 秀强VIP采用的原材料： 1、高阻隔薄膜袋采用多层高阻隔薄膜复合而成的金属高阻隔薄膜，主要材料有PET、BOPA、HDPE、LV等。透氧透湿率低。 2、芯材采用超细微玻璃纤维，其本身导热系数小于0.04W/mk。 3、吸气剂根据客户要求添加。 qdzh@https://www.doczj.com/doc/837833840.html,
污水处理及废水回用配套工程项目变配电所、机柜间 (外保温) 专项施工方案 编制： 审核： 批准： XX工程有限责任公司 三轮改造污水项目经理部 2014年9月16日
变配电所、机柜间STP超薄真空绝热板 外保温施工方案 一、概况 、建筑概况： 本工程变配电所长，宽，高；变压器室，宽5m，高9m；变配电所屋面。 本工程机柜间，宽，高，屋面。 系统概况 STP超薄绝热板外墙外保温系统：外墙面1：水泥砂浆刮糙，由专用粘结剂、粘贴7厚STP超薄绝热板、刷界面剂一道、中间压一层复合热镀锌钢丝网(锚固件固定)、10~15厚抗裂砂浆抹灰，外墙乳胶漆饰面层等组成的外墙外保温系统。 STP超薄绝热板屋面保温系统：屋面钢筋混凝土基层，20厚1：水泥砂浆找平层，2厚水泥胶浆湿铺一层CPS-CL防水卷材，干铺CPS-CL防水卷材一层，轻集料混凝土2%找坡(最薄处40mm)，由专用粘结剂、粘铺10厚STP超薄绝热板、20厚1：水泥砂浆找平层，2厚水泥胶浆湿铺一层CPS-CL防水卷材，20厚1：水泥砂浆保护层等屋面保温防水系统。 STP超薄绝热板（简称：STP板）是建筑保温系统是一种新型的、高效节能的建筑保温材料，本方案可作为施工操作、和技术交底文件时的基础性文件。 二、适用范围和编制依据 依据南京金凌石化工程设计有限公司的施工图《14056E01J00T01》 本文适用于外墙面为涂料饰面的以混凝土和砌体结构为基层的新建、改建、扩建的民用建筑和既有建筑节能改造项目的保温工程。 本文件的编制依据包括且不仅限于以下规程和标准：《外墙外保温工程技术规程》JGJ 144、《STP超薄绝热板建筑保温工程技术导则》JD14-013、《STP超薄绝热板外墙外保温系统》L10JT26、《科瑞STP超薄绝热板建筑保温系统》图集2013CPXY-J270总365、《STP超薄绝热板建筑保温系统》Q/0214 KRH006、《建筑节能工程施工质量验收规范》GB 50411。 三、墙体保温系统及屋面保温防水系统
工程 施工方案 STP保温板外墙及屋面保温 XXXXXXX建设有限公司 一编制依据
1.1建筑施工质量统一验收标准GB50300-2001 1.2建筑节能工程施工质量验收标准GB50411-2007 1.3建筑装饰装修工程施工质量验收规范GB50210-2001 1.4建筑工程项目管理规范GB/T50326-2002 1.5建筑施工安全检查标准JGJ59-99 1.6建筑施工高处作业安全技术规程JGJ80/91 1.7施工现场临时用电安全技术规程JGJ46-2005 1.8工程测量规范GB50026-2007 1.9 STP超薄绝热板保温工程技术导则（试行）JD14-013-2010 二工程概况 2.1工程建筑概况 2.2.1主要材料:STP-2保温板、粘结砂浆、相变砂浆（或其它保温砂浆）、抹面胶浆、160g/㎡的耐碱网格布。 2.2.2性能指标： 1.STP-2保温板的规格尺寸 STP-2保温板主要规格尺寸为600×500mm、600×400mm、600×300mm、600
×800mm、200×400mm。 2.STP-2保温板性能指标 5.相变砂浆（或其它保温砂浆）性能指标
2.3.1施工期间，根据机械选用计划和实际需用量，及时组织施工机械和设备陆续进场，并按施工平面布置计划的位置安全放置； 2.3.2机械设备进场就位后及时组织专业人员调试，调试正常后方可使用； 2.3.3主要机具设备壁纸刀、剪刀、电动搅拌器、塑料搅拌桶、抹子、压子、托线板、靠尺等。 三材料管理及验收 3.1 材料管理 本工程外墙保温系统主要保温材料为新型保温材料，考虑到材料本身的特性，为保证施工有序、迅速、安全的进行，特制定以下措施： 3.1.1本STP-2保温板应连同出厂合格证到现场进行验收。 3.1.2本STP-2保温板产品在出厂时对其不同型号的板材分别标号、分别装箱运至现场。 3.1.3保温材料应存放在通风、干燥、平整的仓库内，避免太阳直晒，不能与化学物品接触，应架空搁置，避免直接放置于地面，以免潮湿；设有专人管理。 3.1.4现场收料员及仓库保管员应按照包装箱上的标识对不同墙面、不同位置的保温材料分别存放。 3.1.5工人领取材料时，保管员应根据工人所施工位置分发相应位置的保温材料，即使保温材料型号尺寸相同也不得将其它位置的保温材料分发给该工人。 3.1.6装卸和搬运时应轻拿轻放，损坏的板子不能上墙； 3.1.7在运输、存放、施工过程中严禁尖锐物刺穿、避免剧烈撞击STP-2保温板，严禁切割弯曲，严禁重物敲击，严禁锐物刺穿。 3.2 材料的检验 3.2.1产品进场验收
真空绝热板在建筑领域的应用研究 发表时间：2018-12-20T10:43:03.903Z 来源：《建筑学研究前沿》2018年第25期作者：孟刻修建 [导读] 随着建筑行业的不断发展，各种新型建材也层出不穷，尤其是节能环保类型的建材受到了建筑施工企业越来越广泛的应用。 山东创业房地产开发有限公司山东省淄博市 255000 摘要：随着建筑行业的不断发展，各种新型建材也层出不穷，尤其是节能环保类型的建材受到了建筑施工企业越来越广泛的应用。本文围绕真空绝热板这一新型材料在建筑领域中的应用问题进行了探讨，概述了真空绝热板的基本内容，分析了真空绝热板的结构组成，论述了真空绝热板在建筑领域中的应用及相关问题，供相关人士参考。 关键词：建筑施工应用、真空绝热板 1引言 过去很长一段时期内，社会经济的快速发展伴随而来的是能源危机的不断加剧和环境问题的不断恶化。面对这一情势，节能环保成了新时期内国家和设备发展的主要关注和考量目标。在建筑行业中，建材的生产加工过程往往需要耗费大量的能源，同时给环境造成了更多的二氧化碳排放，因此在新时期内，加快建材技术发展，尽快降低建筑能耗是每一位建筑从业人员的社会职责。值得欣慰的是，随着科技的快速更迭，各种绿色节能材料及工艺技术也不断涌现出来，给建筑行业带来了福音。其中真空绝热板作为一种新型隔热材料被越来越多地应用到建筑行业中，在一定程度上缓解了建筑能耗的问题。 2真空绝热板概述 真空绝热板属于真空保温材料的一种，它通常是由填充芯材、吸气剂、干燥剂和外层的真空保护层通过复合加工制成的。在性能上，真空绝热板可以使导热系数大大降低，节约了能源，同时在生产制作过程中没有各种消耗臭氧层的物质，因此实现了理想的环保目标。最初的真空绝热板主要用于冷藏设备及装置中用于减少冷却剂的使用实现较好的保温效果，后来其应用领域慢慢扩展到建筑领域及部分生产领域中，发挥着高效节能和环保的作用。 3真空绝热板构造及建筑领域应用的优势 （一）填充芯材 真空绝热板的芯材通常为多孔性材料，这样可以最大化增加真空绝热板的导热热阻。除了多孔材料这一基本要求之外，填充芯材的孔径还应尽可能小，这样就可以较好的满足在抽气压力状态下真空程度尽可能大，实现真空绝热的目标。此外，填充芯材的孔隙应具备既连接又开放的特点，这样既能实现一定的支撑强度，同时也便于抽气真空操作。在填充芯材的材质选择方面，应采用具有良好防红外辐射性能的材料，减少传热过程中的热量辐射。 目前，市场上用于真空绝热板的芯材主要有气相二氧化硅、聚氨酯泡沫、玻璃纤维等三大类。 气相二氧化硅是一种具有多孔性且无毒无味的一种耐高温无机新型材料。它的原子粒径位于8～40nm之间，比表面积通常在80～400m/g。主要是SiCl4在O2和H2的条件下经高温反应制成。随着纳米技术的快速发展，气相二氧化硅产品也开始出现纳米级产品，为真空绝热板的生产制作及性能优化提供了更多的可能性。比如使用气相纳米二氧化硅产品作为填充芯材可以使最终产品的强度更高，韧性和延展性更好，孔隙表面更加致密细洁，摩擦系数降低，提高抽气真空操作的效率。另外，气相二氧化硅作为填充芯材的另一优势在于可以大大提高真空绝热板在使用过程中的抗老化性，减少紫外线对复合材料的破坏，延长其使用寿命。 聚氨酯泡沫是一种由异氰酸酯与聚醚在各种反应助剂的催化下形成的高分子聚合物。通常的反应助剂包括发泡剂、阻燃剂和催化剂等，一方面提高反应速率，另一方面优化产品性能。用于建筑领域中的聚氨酯泡沫主要是硬质类型，该材料导热系数很低，仅仅为0.025～0.030 W/（m·k），因此是一种十分优良的填充芯材。由于聚氨酯泡沫材料的制作工艺已经相对成熟，可以根据产品的性能要求来对原料和配方进行调整，比如采用不同种类的醇为原理来制成相应类型的泡沫塑料，采用不同的发泡方法来制成各种形状的泡沫产品等等。虽然聚氨酯泡沫在应用领域较为广泛和灵活，然而它也有自身的弊端，即燃烧产物属于剧毒物质。为了避免产生氰化氢等剧毒物质，生产技术人员通过在其生产原料配方加入阻燃剂来遏制在使用过程中可能出现的危险隐患。为了有效降低生产成本，企业通常采用回收聚氨酯泡沫原料后，进行再加工后来用作填充芯料的生产。 玻璃纤维本身属于无机材料的一种，是由白云石、石灰石、叶腊石等多种矿石原料高温制备而成，具有良好的耐热性、绝缘性和抗腐蚀性。由于玻璃纤维的单丝直径仅为5～27微米，因此被应用在真空绝热板中，提高产品的强度和绝热性能。玻璃纤维本身根据性质功能的不同有多种级别，而作为绝缘保温材料主要以E级玻璃纤维最为常见。目前，以玻璃纤维为填充芯材的真空绝热板在可塑性上有着较高的优势，比如异性真空绝热板的出现，为其应用领域的扩展提供了更多的可能性。 （二）吸气剂和干燥剂 真空绝热板杂建筑领域的使用过程中，通常会出现气体或水蒸气渗入到填充芯材中，降低了产品的真空度，使产品导热热阻产生不利的变化，从而缩短产品的使用寿命。为了避免这一问题，真空绝热板中通常含有一定量的吸气剂和干燥剂。比如为了吸收空气中的O2、CO2，加入钡锂合金；为了吸收H2，加入氧化钴；为了吸收H2O气，加入氧化钙或氧化钡等。 （三）真空保护膜 真空保护膜主要是为了提高和维持真空绝热板的真空度。由于真空保护膜会对产品造成不同的热桥效应，因此在产品的制作过程中往往采用多种材料复合加工而成，比如将阻气层、隔热层、防辐射层、保护层等复合叠加制作，形成综合性能更优的保护膜。 4真空绝热板在建筑领域的应用及注意问题 相对于传统的建筑用保温材料，真空绝热板的重量更轻，体积更小，不仅可以有效增加建筑的使用面积，而且能够实现良好的节能保温效果，因此该材料在建筑领域的应用越来越普遍。比如有研究人员做过实验，利用真空绝热板能够大幅度降低能耗，当真空绝热板厚度为3厘米时，建筑外墙能耗仅为31kW/h。然而，在建筑行业中，真空绝热板在力学性能上往往不具有优势，这也是目前技术研究领域的重点。有研究人员为了改善真空绝热板的力学性能，对其结构进行了优化设计。利用玻璃纤维增强型混凝土先做成外框，之后在框内贴上下
污水处理及废水回用配套工程项目 变配电所、机柜间 (外保温) 专项施工方案 编制： 审核： 批准： XX工程有限责任公司 三轮改造污水项目经理部 2014年9月16日
变配电所、机柜间STP超薄真空绝热板 外保温施工方案 一、概况 1.1、建筑概况： 本工程变配电所长40.5m，宽12.7m，高10.7m；变压器室12.5m，宽5m，高9m；变配电所屋面550.4m2。 本工程机柜间19.1m，宽13.1m，高7.4m，屋面237.5m2。 1.2 系统概况 STP超薄绝热板外墙外保温系统：外墙面1：2.5水泥砂浆刮糙，由专用粘结剂、粘贴7厚STP超薄绝热板、刷界面剂一道、中间压一层复合热镀锌钢丝网(锚固件固定)、10~15厚抗裂砂浆抹灰，外墙乳胶漆饰面层等组成的外墙外保温系统。 STP超薄绝热板屋面保温系统：屋面钢筋混凝土基层，20厚1：2.5水泥砂浆找平层，2厚水泥胶浆湿铺一层CPS-CL防水卷材，干铺CPS-CL防水卷材一层，LC5.0轻集料混凝土2%找坡(最薄处40mm)，由专用粘结剂、粘铺10厚STP 超薄绝热板、20厚1：2.5水泥砂浆找平层，2厚水泥胶浆湿铺一层CPS-CL防水卷材，20厚1：2.5水泥砂浆保护层等屋面保温防水系统。 STP超薄绝热板（简称：STP板）是建筑保温系统是一种新型的、高效节能的建筑保温材料，本方案可作为施工操作、和技术交底文件时的基础性文件。 二、适用范围和编制依据 2.1依据南京金凌石化工程设计有限公司的施工图《14056E01J00T01》 2.2本文适用于外墙面为涂料饰面的以混凝土和砌体结构为基层的新建、改建、扩建的民用建筑和既有建筑节能改造项目的保温工程。 2.3本文件的编制依据包括且不仅限于以下规程和标准：《外墙外保温工程技术规程》JGJ 144、《STP超薄绝热板建筑保温工程技术导则》JD14-013、《STP 超薄绝热板外墙外保温系统》L10JT26、《科瑞STP超薄绝热板建筑保温系统》图集2013CPXY-J270总365、《STP超薄绝热板建筑保温系统》Q/0214 KRH006、《建筑节能工程施工质量验收规范》GB 50411。
stp超薄绝热保温板 STP超薄绝热板构成 无机纤维芯材与高强度复合阻气膜通过抽真空封装技术制成 芯材 主要作用一是作为支撑骨架，二是芯材本身具有一定的热阻，也可以起到一定的保温效果。芯材的好坏一定程度上决定了STP板的使用寿命，比较理想的真空隔热板芯材要表面多孔，分布均匀，这样的芯材抽真空时比较容易，抽完真空以后内部真空度高，日后也不会有空气溢出，使用寿命会大大增加。 高阻气薄膜 是有铝箔和其他材料复合而成的，它的好坏对成品板的影响最为明显，铝箔本身是具有一定的透气和透水性，如果选用的铝箔透气和透水性比较高，成品板的使用寿命不会很高。 吸气剂 主要作用是保证STP板的使用寿命可以做到与建筑物的寿命同在。通过现有资料文献和德国行业规范证明只要STP板内部压强在100Pa之下，就能保证其导热 ≤0.01W/(m·K)。为防止STP在使用过程中，有小部分的空气会渗漏到STP板的内部，通过在STP板内部放置吸气剂，可以将这部分的气体吸收掉，近一步保证STP板的使用寿命。 STP板材外部采用由多层材料复合而成的高强度复合阻气膜，具有高阻气性，通过试验计算每平米在60年内透气量≤3.56g（这个不要光看生产厂家说一定要看权威的检测报告，据我所知现在国内还没有人有这种报告，所以60年的数据不够可靠）。通过在每块STP板材内部放置25g的金属基复合吸气剂（国内的产品还没有谁家使用吸气剂，

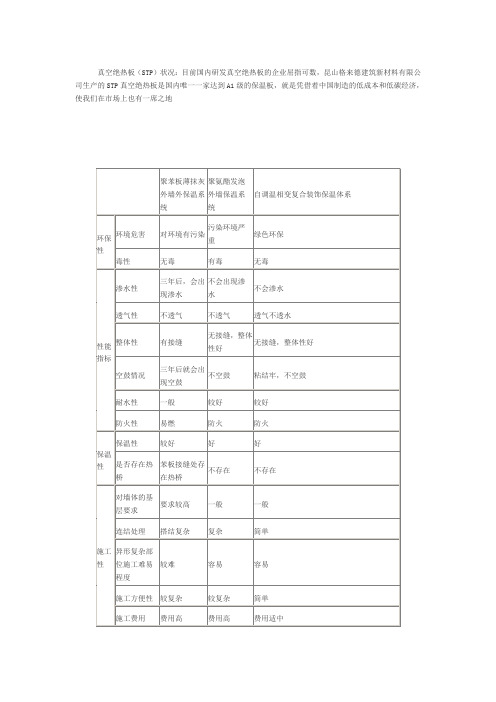

这种材料成本高昂，大家只是借用了这个概念，根本没有一丁点吸气剂），就可完全吸收透入的气体，保证STP板材在60年内内部压强≤10Pa，而在这个范围内其导热系数基本不变。 保温原理 热量的传递方式主要有三种，即热对流、热传导和热辐射。 STP板对这三种方式的传热都有一定的阻隔： (1)通过抽真空的方法尽量把存留在绝热空间里的气体清除掉，通过最大限度提高内部真空度来隔绝空气对流引起的热传递，从而使其导热系数大大降低，达到保温节能的目的。 (2)通过芯材自身的热阻隔来减少热传导所带来或带走的温度。芯材所选用的无机纤维本事就有一定的热阻，导热系数在0.04W/(m·k)左右。 (3)铝箔本身可以反射热辐射。 STP板的适用范围 STP超薄绝热板适用于以混凝土和砌体结构为基层的新建居住建筑与公共建筑的外墙外保温工程和既有民用建筑的外墙外保温改造工程。 以北京地区为例，根据《居住建筑节能设计标准》DBJ11-602-2006的要求，当建筑为4层及以上建筑时，则外墙的整体传热系数k≤0.60 w/(m2·k)，即外墙的总传热阻R≥1.67(m2·k)/W时，就符合节能65%要求。 新技术在系统中的应用
Stp真空绝热板施工工艺 注意：Stp真空绝热保温板施工过程中严禁切割、重物敲击和锐物刺穿 施工要点： 1.基层处理：基层墙体应平整、顺直。墙体偏差以及出现凸起、空鼓、酥松及有碍粘贴的污物应剔除并清理。 2.水泥砂浆找平：用2米的靠尺检查墙体平整度，误差范围在2mm 范围内。 3.弹控制线：先确定横向及纵向的基准线，在通过基准线在待贴的墙面按照外立面确定的切割设计图进行弹线，弹出保温板的排列图。 4.HD-STP板两面涂刷界面剂：严格按照界面街配比用滚刷刷完后在阴凉干燥处干燥两小时。 5.配置粘接砂浆：每次配置的粘接砂浆不易过多，应在45分钟内用完。 6.粘贴HD-STP板：根据排列图将板子粘贴到墙体上，侧边外露处都应做网格布翻包处理。粘贴方式为条粘，粘接面积不小于60%，粘接顺序由下至上，按水平线进行施工。粘贴时应均匀挤压，可用橡皮锤轻轻敲击固定。粘接砂浆压实厚度应控制在3-5mm，严格控制板面平整度及垂直度，应随时用2米靠尺及拖线板检查。 7.板缝处理：粘贴完毕后，用导热系数小于通过一平方米面积传递热量为0.07瓦的无机保温砂浆进行板缝填充施工，填充前，应对板缝中的灰尘等杂质进行清理。
8.打孔、安装锚固件：打孔安装塑料套管至少在HD-STP保温板粘贴24小时之后进行，用钻头在开孔处在基层墙体进行钻孔，最后将锚固件敲入墙体并压住保温板。 9.配置抹面胶浆。 10.抹第一道抹面胶浆：板缝处理完毕后，应及时均匀涂抹第一道厚度为1.5-3mm厚抹面胶浆。 11.铺贴耐碱网格布 12.抹第二道抹面胶浆：待第一道抹面胶浆稍干，硬至可以触碰时，再抹厚度为1.5-2抹面后抹面胶浆。操作时禁止不停揉搓，避免形成空鼓。 13.整体检查。 14.
A B无机纤维真空保温板 施工方案 SANY GROUP system office room 【SANYUA16H-
合肥市监管中心工程 AB无机纤维真空保温板薄抹灰外墙外保温系统 施 工 专 项 方 案 2016年9月25日
目录 一、工程概况 二、编制依据 三、工程材料设备概况 四、保温系统材料性能指标 五、工艺流程及细部构造 六、作业条件 七、施工方法 八、操作注意事项 九、施工质量控制 十、验收 十一、安全文明施工 一、工程概况 1.1工程概述：合肥市监管中心工程项目位于合肥市南郊，207省道与合徐高速交叉口以东，总建筑面积6.9万平方，多层建筑，共7个建筑单体，外墙保温采用15mm厚无机纤维真空板外墙保温系统，保温面积约4万平方。 1.2各工程主体单位： 建设单位：合肥市重点工程建设管理局 设计单位：安徽建工程设计与顾问有限公司 监理单位：安徽省恒大工程监理有限责任公司
施工单位：合肥建工有限公司 二、编制依据 《建筑节能工程施工质量验收规范》（G B/T50411-2007） 《建筑装饰装修工程质量验收规范》G B50210-2001； 《民用建筑节能工程施工质量验收规程》D G J32/J19-2006 《外墙外保温工程技术规程》(J GJ144-2004 ) 《外墙外保温建筑构造》10J121 《A B无机纤维真空保温板薄抹灰外墙保温系统应用技术导则》《A B无机纤维真空保温板》Q/AB X05—2012 《A B无机纤维真空保温板薄抹灰外墙外保温系统》Q/A B X06—2012 本工程设计施工图纸及设计变更单 《建筑施工高处作业安全技术规范》（J G J80-91） 《建设工程施工现场管理规定》 三、工程材料、机械设备工具概况 3.1主要材料: 15m m厚A B无机纤维真空保温板、粘结胶浆、无机保温砂浆、100m m长锚栓、160g/㎡（首层涂料饰面300g/㎡）耐碱玻璃纤维网格布、抹面胶浆。 3.2机械设备：手持式电动搅拌器、小型搅拌机、冲击钻。 3.3使用工具：塑料搅拌桶、带网护角条、不锈钢圆角抹子、多用刀、拉线、多功能方锯齿抹子、条形窄抹刀、铝合金刮尺、托盘等。 3.4检测器具：水准仪、经纬仪、钢尺、塞尺、方尺、墨斗等。 四、保温系统材料性能指标 4.1A B真空板性能指标：
HD-STP建筑外墙超薄真空绝热板保温系统产品使用说明 一、产品介绍 HD-STP建筑外墙超薄真空绝热板保温系统是一种新型、高效的绝热保温材料，也是目前绝热性能最好的保温材料。它基于真空绝热原理，通过最大限度的提高板内真空度并充填以芯层绝热材料而实现高效绝热，具有热传导率低、超薄、质轻、防火不燃、绿色环保、节能等优异的性能。采用离心法和火焰法生产工艺制备作为建筑外墙保温材料。 二、产品特点 1、导热系数低，保温功效卓越，相当于聚氨酯的4倍、挤塑板的5倍、聚苯板的6倍、保温砂浆的12倍、砖墙的30倍。 2、HD-STP板为无机保温材料，防火等级为A级不燃。 3、单位面积质量轻，上墙后每平米重量约为3—10公斤，仅为瓷砖的1/4，施工后不易脱落，安全性高。 4、施工简便，可以象瓷砖一样直接粘贴，缩短了工期，节约了成本。 5、无毒、无污染、绿色环保、使用寿命长。 6、可根据要求制作不同形状，亦可打孔安装。 三、产品用途 建筑外墙保温，家庭居室、商业大厦、宾馆等大型娱乐场所等。 四、施工工艺 整个施工工序类似外墙贴瓷砖施工。 （一）施工工具 施工工具：硬软刮板、活梯、铅垂线、调胶桶、尺子、墙壁、平整刷等。 （二）测量墙面高度：以地脚线的顶点为起点，用钢卷尺量出墙身的高度。 （三）施工 墙体表面处理平整，搅拌水泥砂浆，涂刷在外墙表面一层。然后，施胶粘帖真空绝热板，由于真空绝热板的尺寸有限，对接处必须保持平整，板与板之间的间隙必须要求最小，避免“热桥”效应带来保温体系质量的下降。 粘帖真空绝热板后，使用中性的水泥砂浆，或添加早强剂与水泥砂浆中，涂刷一层保护层，施工过程中必须小心，使其表面平整光滑。
VIP真空绝热板可行性分析及外保温替换方案 编制人： 审核人：
一、参考文献 ①《VIP真空保温板》；作者：于晓，周爱军；单位：鲁东大学土木工程学院；选自《新型建筑材料》，文章编号：1001-702X（2006）11-0033-02。 ②《真空隔热板（VIP）产品知识手册》；单位：广州晖能环保材料有限公司二、背景资料 VIP保温板简介 VIP是英文“Vacuum Insulation Panel”的缩写，意为真空隔热板，是真空保温材料中的一种，由隔热性能极强的开孔芯材在真空状态下用高阻隔封装材料封装而成，具有优异的绝热性能。VIP通过内部几乎很小的真空来有效地避免空气对流引起的热传递，因此导热系数可大幅降低，仅在0.004W/(m·k)左右，保温效果为传统保温材料的5~8倍，并且不含任何OD（消耗臭氧层）材料，具有优越的保温和环保特性。 2.1 VIP保温板的构造 建筑用VIP保温板的主体是VIP核心板，在安装与建筑保温外墙之前，大多预先或现场与VIP支护板进行复合。VIP核心板是一种采用真空隔热原理、具有特殊结构的复合体，主要由三部分组成（如图）：芯部的隔热材料、芯部封裹材料、真空封裹材料。 为保护VIP核心板不受机械损伤，在应用与施工现场之前大多要与支护板进行复合。支护班多采用隔热性能优良的织物板或合成材料等。VIP保温板最常见的两种复合形式为：三明治式和边缘联接式。三明治式VIP保温板复合时，支护板与核心板全面积粘结形成整体；边缘联接式VIP保温板复合时，支护板与核心板通过位于保温板边缘的荷载传递装置彼此相联。
2.2 VIP 保温板的隔热性能 质量优良的VIP 保温板，其导热系数只有3-3-104~102??W/(m ·k)（未考虑热桥边缘效应），与常用建筑保温材料相比，达到同等保温效果只需很小的材料厚度。 2.3 VIP 保温板的环保性能 VIP 保温板可以用于建筑的高效保温，但他的生产耗能情况及环保是目前备受关注的问题。德国巴塞尔高校的能源研究部对VIP 材料的环保问题做了专门的研究，将VIP 保温板与常用的隔热材料——玻璃棉和EPS 进行了比较。其结果是：VIP 保温板、玻璃棉及EPS 具有相近的良好的环保性能。 三、可行性分析 综合上述背景资料，可以确定VIP 为节能环保的新型高效建筑外保温材料，但结合施工现场的具体条件及实施过程，现提出如下受影响因素： 3.1材料自身性能局限性 3.1.1 热桥边缘效应 隔气薄膜的金属含量越高，气密性就越好，VIP 材料老化进程越慢。但金属含量高亦有其弊端：它能够导致较明显的“热桥边缘效应”，即热量沿着含有金属的板边缘渗透，这会在一定程度上对VIP 保温板的整体隔热效果产生负面影响。 3.1.2 由热桥引起导热系数变化 如前所述，VIP 核心板实际应用与建筑保温现场之前，大多要与支护板复合
一体板介绍 1、产品简介 一体板是由粘结层、保温装饰成品板、锚固件、密封材料等组成。不仅适用于新建筑的外墙保温与装饰，也适用于旧建筑的节能和装饰改造；既适用于各类公共建筑，也适用于住宅建筑的外墙外保温；既适用于北方寒冷地区的建筑，也适用于南方炎热地区建筑。 2、产品优势 一体板是置于建筑物墙体表面的保温及装饰系统保温效果优秀并且长期，冷桥作用少，节能保温效果好。 一体板从系统设计，到主要原材料到配套材料的选购，到无尘车间全自动化生产、加工工艺到节点冷桥处理到施工细节，按65%建筑节能设计要求进行，比传统节能保温的施工做法有着更多、更优的保温隔热功能。 一体板将建筑、保温真正一体化： 一体板作为装饰、节能与建筑一体化的主要组成部分，通过相似相容的粘贴体系和与凹凸式固定体系的主体固定方式相互配合，并在空气层处理体系和防水体系的长期协同下，形成与节能、装饰与建筑的一体化整体美观效果。 一体板稳定性好： 相似相融的一体板各组成由于通过粘结、机械等化学或物理的方式，结构成份之间比较相似或接近，因此，即使在温变、日照、雨水、霜冻、严寒、高温、酸碱等恶劣环境下，都能保证系统稳定性。 一体板科学独特的系统内部构造，与建筑主体的微观运动保持和谐。久诺一体板的配套材料、异型构件以及通过配套工具等，完成了整个系统的系统设计无空腔技术、呼吸技术、防水技术等核心技术的应用，让整个系统通过科学的系统内部调整，与建筑主体的微观运动保持和谐共处。 一体板有呼吸功能、没有负压： 一体板独有的呼吸技术，在杜绝负压的前提下，防止内部水分的累积，以及在高温、低温温变交替的过程中等形成的弊病，避免了一体板的安全隐患。 一体板使施工难度降低、工期缩短： 一体板保温效能非常好，加之专利产品的锚固方法、节点及冷桥设计的处理减少了节能损失，因此，尤其是在气候恶劣地区如东北、西北等地，节能保温要求往往很高，传统的保温施工给施工带来了极大难度。 3、安全保障 一体板重点六防的安全保障： 防掉皮、防脱落、防连带，防火防雷防震；每两年定期检查，系统设计，从主体材料到配套材料到施工工艺到具体施工各个细节，按65%建筑节能设计要求进行，比传统保温的施工做法有着更多、更优秀的保温隔热功能。
上海新鹰建筑工程有限公司 真空绝热板 施 工
手 册 新鹰建筑：节能新材专业供应 商． 外墙保温施工手册 一.编制依据 《外墙外保温建筑构造(一)》(02J121) 《外墙外保温工程技术规程》(JGJ144—2004) 《民用建筑节能工程施工质量验收规程》(DGJ32／J19-2006) 《建筑装饰装修工程质量验收规范》(GB50210-2001) 《建筑工程施工质量验收统一标准》(GB50300-2001)
二．施工准备 （一）作业条件 1、先剔除墙面原结构上的各种杂物，包括水泥浆及模板等。 2、用杠尺顺一下所要贴真空绝热板（xy）板的一整面墙的平整度及垂直度，用以确定所要贴板的厚度是否会对别的工序有其他的影响，确定是否要剔凿，如需要必须在真空绝热板（xy）施工之前进行。 3、在保温层施工前，外墙门窗框，各种进户管线及其他预埋件必须按设计和施工验收规范要求安装完毕并验收合格。 04、施工环境温度和基层墙体表面温度均不低于+5 C，大风和雨天不得施工，夏季高温时，不宜在强阳光直射下施工，应设遮阳防护网。（二）材料要求 1、真空绝热板（xy）尺寸：长×宽×厚=6OO*800*20mm、 600*400*20mm、500*500*20mm、300*600*12mm、300*400*15mm。（1）阻燃性能为A级。 （2）良好的保温性能。 新鹰建筑：节能新材专业供应 商． ）足够的抗拉和抗压强度以承受荷载的作用，抗弯强度以承受包括板自重在（3 此内的垂直荷载作用。 4）满足非常严格的尺寸偏差的要
求。（ 5）保证足够的养护时间，以确保其良好的尺寸稳定性。（）真空绝热板（xy单位性能指标项目 ≤10 Kg/m2 单位面积质量 ≤0.004 w/(m.k) 导热系数 2、耐碱玻璃纤维网格布（）不被面层砂浆所腐蚀，耐碱性要好。1 2（）极限延伸率低，便于铺装，不起皮皱裂。）抗拉强度高，保证抗开裂，抗冲击性能。3（耐碱玻纤网格布性能指标项目 ㎡≥320g/单位面积质量750N/50mm 径向≥耐碱断裂强力 750N/50mm 纬向≥≥50 % 耐碱断裂强力保留率（经、纬向）≤% 断裂应变（经、纬向）5.0 ）真空绝热板（3、xy胶粘剂拉伸粘接强度应符合设计要求及规范规定。试验项目性能指标新鹰建筑：节能新材专业供应 商． 0.60原强/MPa拉伸粘接强度（与水泥砂浆）0.40 耐水≥ XY原强度板上≥0.10，破坏界面在/MPa 拉伸粘接强度（与VIP板）板上，破坏界面在耐水≥0.10XYh 可操作时间，1.5～4.0
