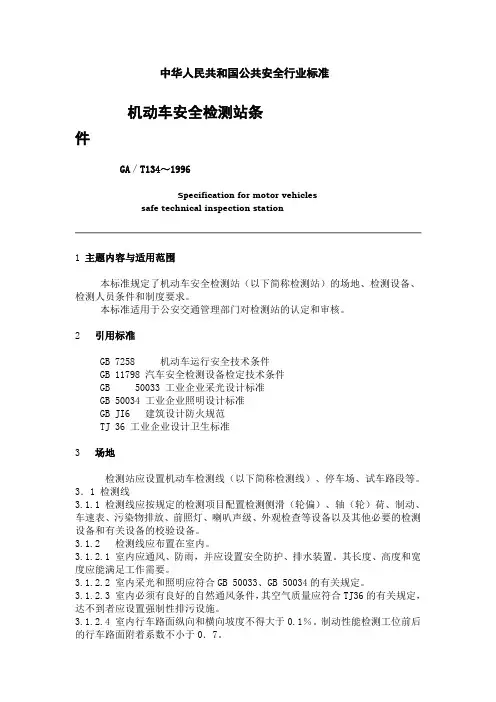

中华人民共和国公共安全行业标准
机动车安全检测站条
件
GA／T134～1996
Specification for motor vehicles
safe technical inspection station
1 主题内容与适用范围
本标准规定了机动车安全检测站（以下简称检测站）的场地、检测设备、检测人员条件和制度要求。
本标准适用于公安交通管理部门对检测站的认定和审核。
2 引用标准
GB 7258 机动车运行安全技术条件
GB 11798 汽车安全检测设备检定技术条件
GB 50033 工业企业采光设计标准
GB 50034 工业企业照明设计标准
GB JI6 建筑设计防火规范
TJ 36 工业企业设计卫生标准
3 场地
检测站应设置机动车检测线（以下简称检测线）、停车场、试车路段等。3．1 检测线
3.1.1 检测线应按规定的检测项目配置检测侧滑（轮偏）、轴（轮）荷、制动、车速表、污染物排放、前照灯、喇叭声级、外观检查等设备以及其他必要的检测设备和有关设备的校验设备。
3.1.2 检测线应布置在室内。
3.1.2.1 室内应通风、防雨，并应设置安全防护、排水装置。其长度、高度和宽度应能满足工作需要。
3.1.2.2 室内采光和照明应符合GB 50033、GB 50034的有关规定。
3.1.2.3 室内必须有良好的自然通风条件，其空气质量应符合TJ36的有关规定，达不到者应设置强制性排污设施。
3.1.2.4 室内行车路面纵向和横向坡度不得大于0.1％。制动性能检测工位前后的行车路面附着系数不小于0．7。
3.1.2.5 各工位应有相应的检测面积，检测工艺流程应布置合理，工作时各工位应互不干扰。
3.1.2.6 检测线出入口应设引车道和必要的交通标志。
3.1.2.7 检测设备安装应按产品规定条件及要求进行。
3.2 检测站应设置停车场，停车场面积与检测能力须相适应，进出口通畅。不得占用站外道路停车。
3.3 检测站应有试车路段。
3.4 检测站设计和使用应符合GBJ16的有关规定，必须有消防通道，消防设施等，并严格执行国家、部
门、地方有关消防条例、法规和规定。
3.5 检测站设计和使用应符合TJ36的有关规定。
4 检测设备
4.1 技术要求
4.1.1 检测设备应有清晰的产品铭牌、产品合格证书和制造计量器具许可证标志（产品铭牌应注明型
号、设备编号、制造厂名、出厂日期等），进口检测设备应有型式批准记号。4.1.2 指针式显示仪表，不应有指针弯曲、卡针、表盘刻度不清晰的缺陷；数显式仪表不应有笔划短缺，显示不清晰的缺陷。
4.1.3 仪表指示值应不受机动车上点火系统及其他的干扰。
4.1.4 使用环境温度：0～40℃。
4.1.5 检测线的检测设备应与被试车轴（轮）荷相适应。
4.2 车速表检测设备
4.2.1 检测线安装的滚筒式车速表测试台（以下简称车速台），应满足以下条件：4.2.2 各转动部分应转动灵活、平稳、不应有杂音。
4.2.3 车速台的速度测量范围：0～120km／h（电动机驱动式不小于60 km／h）。
4.2.4 速度示值允许误差：±3％。
4.2.5 车速台滚筒表面对轴承中心线的全跳动公差：不大于1mm。
4.2.6 滚筒表面应完好，其磨损量：不大于：1％Dmm。
注：D为滚简直径。
4.3 污染物排放检测设备
4.3.1 检测线配置的不分光式红外线排气分析仪（以下简称分析仪），适用于二冲程和四冲程汽油机动
车，并应满足以下条件）
4.3.1.1 各机件应完好，调整机构灵活、可靠，采样探头、导管不得有破裂、漏气、堵塞现象。
4.3.1.2 分析仪应具有一氧化碳（CO）和碳氢化合物（HC）的检测功能。一氧化碳（CO）浓度以容积百
分数（％）表示；碳氢化合物（HC）以容积百万分数（101）表示。
4.3.1.3 分析仪的最大量程：CO不大于10％，HC不大于10 000×10ˉ6。
4.3.1.4 重复性允许误差：±2％（满量程）。
4.3.1.5 零点漂移及量程漂移：±3％（满量程）/h
4.3.1.6 示值允许误差：±3％（满量程）。
4.3.1.7 量程切换允许误差：
a. CO：±3％（满量程）；
b．HC：±5％（满量程调。
4.3.1.8 分析仪的响应时间：从气样进入取样管口起到分析仪指示值为该气样标称值的90％为止，应
小于10 s（取样软管长度不小于3m，取样管长度不小于600 mm）。
4.3.2 检测线配置的滤纸式（BOSCH）烟度计，适用于柴油机动车，应满足以下条件：
4.3.2.1 采样探头、导管不得有破裂、漏气、堵塞现象。
4.3.2.2 各开关、旋扭、按键的功能应正常，抽气泵、送纸装置、清洁系统应工作正常，光源发光均匀、稳定。
4.3.2.3 取样探头不应受到排气动压的影响。
4.3.2.4 烟度测量范围：0～10Rb（波许单位）。
4.3.2.5 取样软管内径为4mm，长度为5m。
4.3.2.6 活塞式抽气泵性能参数
a. 每次抽气量：330±15 mL；
b．每次吸气动作时间：1.4±0.2 s；
c. 在1min内，外界空气渗入量不应大于15 mL；
d．滤纸有效工作面直径为：32 mm；
e. 滤纸夹持器应夹持可靠，保证密封。
4.3.2.7 零点漂移：±3％（满量程）/h
4.3.2.8 重复性允许误差：±2％（满量程）。
4.3.2.9 烟度示值允许误差：±3％（满量程）。
4.3.2.10 烟度指示响应时间不大于5 s。
4.4 前照灯检测设备
4.4.1 检测线应设置前照灯检测仪（以下简称前照灯仪）。
4.4.2 前照灯仪应具有发光强度、光束中心在水平和垂直方向的偏移量检测功能。
4.4.3 受光镜镜面应明净。
4.4.4 各机件应完好、调整机构灵活、可靠。
4.4.5 发光强度测量范围：不小于30 000 cd。
4.4.6 光束中心在垂直方向偏移量的测量范围：上200 mm～下400 mm／10 m或上1°～下2°。
4.4.7 光束中心在水平方向偏移量的测量范围：左400 mm～右400 mm／10 m或左2°～右2°。
4.4.8 前照灯仪中心离地高度测量范围350 mm～1300 mm。
4.4.9 发光强度示值允许误差：±15％。
4.4.10 发光强度变化时，光束中心偏移量示值允许误差：±44 mm／10 m或
±15′。
4.4.11 照射方向变化时，光束中心偏移量示值允许误差：±44 mm／10 m或
±15′。
4.4.12 光束中心偏移量示值间差：不大于44mm／10 m或±15′。
4.4.13 前照灯仪中心离地高度的示值允许误差：±15 mm。
4.5 侧滑量检测设备
4.5.1 检测线应设置双滑板式或单滑板式侧滑测试台（以下简称侧滑台）。4.5.2 各机件应完好，调整机构灵活、可靠。
4.5.3 测量范围：内10 m／km～0～外10 m／km。
4.5.4 侧滑台零点示值允许误差：±0．2m/km。
4.5.5 侧滑台侧滑量示值允许误差：±0．2m／km。
4.5.6 滑板动作力
a. 滑板移动0．1mm时，其动作力应不大于40 N；
b. 侧滑量为5m／km时，其动作力应不大于80 N。
4.6 轴（轮）荷检测设备
4.6.1 检测线应设置轴（轮）荷计。
4.6.2 承重台负荷消失后，示值应回零，零点示值允许误差：指针式不大于分度值的1／2；数字显示不
大于2个字。
4.6.3 称量示值允许误差：±2％（满量程的5％以上时）。
4.6.4 轴（轮）荷计示值应在5s内达到稳定。
4.6.5 偏载示值允许误差：±2％。
4.6.6 重复性允许误差：±2％。
4.7 制动力检测设备
4.7.1 检测线安装的反力滚筒式制动测试台（以下简称制动台），应满足以下条件：
4.7.2 制动台主滚筒表面磨损量：不大于：1％Dmm。
注：D为原滚筒直径。
4.7.3 制动台滚筒表面与车轮的附着系数应不低于0.65。
4.7.4 转动机件应运转平稳且无杂音。
4.7.5 制动台按单轮制动力测量范围：O～1500 N、0～3000 N、0～10 kN、0～20 kN、O～30 kN等。
4.7.6 零点示值允许误差：±25 N。
4.7.7 制动力示值允许误差：±5％。
4.7.8 同一测量负载时，左右制动力显示值间差：不大于5％。
4.7.9 制动力小于额定载荷的2％时示值允许误差：±10％。
4.8 喇叭声级检测设备
4.8.1 检测线应设置声级计。
4.8.2 各开关应灵活、可靠。
4.8.3 A声级的测量范围：0～130 dB（A）。
4.8.4 声级计示值允许误差：±2dB。
4.9 摩托车轮偏检测设备
4.9.1 检测线应设置摩托车轮偏检测仪（以下简称轮偏仪）
4.9.2 各活动机件应完好，调整机构灵活、可靠。
4.9.3 轮偏仪的测量范围：左10 mm～0～右10 mm。
4.9.4 零点示值允许误差：±0.2 mm。
4.9.5 示值允许误差：±0.2 mm。
4.10 外观检查设备
检测线应设置汽车举升器或地沟，其举升高度或地沟的深度、宽度和长度应能满足工作需要，并有
相应的照明、通风、排水设施。
4.11 检测站应设置转速度表、方向盘测力计及自由转动量测定仪、制动踏板力计、五轮仪、车速仪或减速度仪、轮胎气压表等附属设备。
a. 转速表精度1级；
b．方向盘测力计精度不低于2％；
c. 方向盘自由转动量测定计精度不低于2％；
d．制动踏板测力计精度不低于2％；
e. 车速仪精度不低于1％；
f. 减速度仪精度不低于0.1m/s2；
g. 轮胎气压表精度不低于20 kPa。
4.12 具有计算机管理系统的检测线应满足：
a. 安装计算机管理系统后，应不影响原检测设备所具有的功能；
b．计算机管理系统的示值误差应符合GB 11798对检测设备的精度要求；
c. 计算机管理系统应具有自检功能；
d．当计算机管理系统及其附属设备、接口等停止工作时，原检测设备应能正常进行检测；
e. 应配备有效的自动引导系统。
4.13 检测站配置的检测设备和校验设备必须是公安部交通管理局认可的，本标准只规定了现有设备的技术参数。新产品技术参数另行规定。
5 检验人员
检验人员包括主任检验员、检验员、设备维修人员。检验人员必须经过主管部门培训，考核发证。
5.1 主任检验员
5.1.1 具有大专或相当于大专以上文化程度。
5.1.2 工程师或技师及其以上的技术职务。
5.1.3 掌握汽车（摩托车）理论和构造知识。
5.1.4 熟悉国家、部门、地方关于机动车检验方面的政策、法令、法规、规定、相关标准和误差理论。
5.1.5 熟练掌握检测设备的性能，具备使用检测设备的知识。
5.1.6 具有五年以上本专业工作经验。
5.2 检验员
5.2.1 具有高中或相当于高中以上文化程度。
5.2.2 熟悉汽车（摩托车）有关安全性能和构造一般知识。
5.2.3 熟悉检测设备的性能，具备使用检测设备的知识；熟练掌握检测操作规程。
5.2.4 掌握检测项目的技术标准。
5.2.5 了解误差理论、数理统计方面知识，能独立进行数据处理工作。
5.2.6 外观检查检验员，还应持有相应的机动车驾驶证。
5.3 设备维修人员
5.3.1 具有中专或相当于中专以上文化程度。
5.3.2 技术职务：助理工程师或技术员。
5.3.3 掌握汽车（摩托车）有关安全性能和构造一般知识。
5.3.4 掌握检测设备的性能、具备使用检测设备的知识，能对检测设备进行维修、
保养、校准，使设备处于良好的技术状态和精度。
6 制度
6.1 检测站的质量管理制度主要有：
6.1.1 质量管理手册。
6.1.2 操作规程。
6.2 站务管理制度，主要包括：
6.2.1 卫生制度。
6.2.2 勤务制度。
6.3 检验人员守则。
7 组织机构
组织机构设置应能满足检测工作需要。
中华人民共和国公安部1996-04-10批
准
1996-10-01实施
附加说明：
本标准由中华人民共和国公安部提出。
本标准由公安部交通管理局归口。
本标准由广州市公安局、华南理工大学负责起草。
本标准起草人周德光、陈仪达、戴雄杰、黎杰、邱穗生、于善虎、王欢、严明轩。
2018版机动车检测站程序文件 XX车辆检测有限公司程序文件 XXXX年09月01日为保证检验检测工作的公正性和诚实性，维护本公司的信誉，特制定本程序。 2 范围 本公司公正性措施的制定、宣贯、监督和维护。3 职责 3.1总经理负责起草并发布本公司的公正性声明及措施；3.2技术负责人负责检验检测数据和检验检测报告真实可信；3.3质量负责人检查公正性措施和行为准则的贯彻实施情况。 4 工作程序 4.1自律行为准则和公正性措施的制定 4.1.1总经理组织制定自律行为准则和公正性措施，贯彻执行并使之不断完善。4.1.2总经理亲自或责成有关负责人在全体人员大会上宣贯行为准则和公正性声明及措施，对新人员则应指定专人对其适时宣贯。4.2公正性和诚实性行为的监督检查 4.2.1管理层在制定年度计划和下达任务指标时应统一认识，明确在检验检测能力许可范围内和确保检验检测质量为前提，严禁以数量压质量。 4.2.2对来自上级部门和关系部门的不正当干预，管理层应按照公正性声明的要求予以抵制，必要时管理层应研究对策以集体名义予以抵制。 4.2.3本公司出具给客户的检验检测数据和结果应从制度上保证不是个人行为结果，确保检验检测、批准签字制度落到实处。
4.2.4诚实是公正的前提，不接受检验检测能力许可范围以外的检验检测任务，对于仪器设备和环境条件不能完全满足要求的检验检测活动以及对检验检测标准方法有效性没有把握的检验检测工作应如实告之客户。 4.2.5本公司所有人员均有权监督制止违反本公司公正性声明和公正性措施的人和事，必要时应及时向有关负责人报告。 4.2.6质量负责人检查公正性措施和行为准则的贯彻实施情况。 XX车辆检测有限公司程序文件程序文件主题：客户机密和所有权保护程序1 目的文件编号：CJCJ/CX02 第1页共2页版本：A 修订状态：0 实施日期：XXXX年09月01日为了维护客户（机动车所有人或代理人）的利益，切实保护客户的所有权，对客户的技术、数据和商业信息保密，确保检验检测工作的公正性,特制定本程序。2 适用范围适应于本公司开展检验检测服务时涉及到的各相关文件、数据、信息和客户所有的机密信息和所有权的保护。3 职责 3.1全体人员均应遵守本程序的规定。 3.2 业务室对涉及机密信息和专有权负责，并对文件资料进行妥善保管。3.3 质量负责人对本程序的执行进行监督管理。4 工作程序 4.1对客户提供的车辆及资料必须严格保密并妥善保管，不得以任何理由挪作它用。客户所有权和信息包括：
车辆安全检测 一、设备、工具、材料 1、设备 立柱举升机、空气压缩机 2、工具 喷壶、十字架轮胎扳手/气动扳手、冰点仪、制动液测试笔、万用表、胎压表、花纹深度尺 3、材料 玻璃清洗剂、防冻液、制动液、转向助力液、抹布 二、操作流程 1、劳保穿戴 穿戴工作服、手套、安全鞋。 2、车辆检查 1.1车辆停放在平整的施工工位，拉起手刹、复位档位、车辆熄火。 1.2检查汽车外观和内饰件，目视车身漆面是否有明显的损坏、划痕、凹坑、变形、腐 蚀等现象，若有损伤进行标记，并告知车主进行签字确认。 3、雨刷检查 3.1检查雨刷臂和雨刷片是否老化、变形。 3.2 检查玻璃清洗剂储液罐是否漏液，是否缺少。 3.3起动发动机，检查前挡风玻璃喷洒压力、喷洒范围及雨刷臂复位情况，喷洒头堵 塞或喷洒范围较小，可以使用大头针或者缝衣针进行调试疏通；雨刷器复位异常，根据实际情况调整螺栓。 4、冷却系统检查 4.1冷却液液位检查 打开手电，目测观察冷却液液位的高度应在上线（MAX或HIGH）与下线（MIN或LOW）之间。冷却液减少，建议添加与原车同一品牌规格型号的冷却液，混加会发生化学反应，堵塞散热器。 冷却液更换周期是每两年或者四万公里更换一次。（请查看相应的维修手册） 4.2冷却液冰点检查 打开散热器盖，用吸管吸出冷却液滴在冰点仪折射测量区内，用眼睛查看折射区的蓝
色与白色分界线，读出数值。所测冰点超出正常使用范围，建议更换冷却液，或者冬天冻裂发动机零部件。 4.3冷却系统管路的检查 检查橡胶软管、软管连接处是否有裂纹、凸起、硬化等渗漏现象。如有上述情况需更换。 4.4散热器的检查 检查散热器、散热器盖是否有渗漏、弯曲、变形、损坏等。 检查散热器盖的中心吸力阀，用手捏住向下拉动灵活。 5、制动液检查 5.1制动器的检查 打开手电，目测观察制动液液位的高度应在上线（MAX或HIGH）与下线（MIN或LOW）之间。制动液减少，建议添加与原车同一品牌规格型号的制动液。 制动液更换周期是每两年更换一次。 5.2踏板状态的检查 检查制动踏板有无出现变形或损坏。 5.3制动器检查 制动器摩擦片检查周期2—2.5万公里。 打开手电，目测检查制动钳两侧摩擦片的厚度，检查制动盘摩擦沟痕、裂纹、烧蚀、摩擦极限等内容，沟痕超过正常范围，则需要维修，其他情况则需要更换。 6、发动机检查 6.1机油的检查 1）机油液位检查 ①车辆停放在平坦的地面上，熄火，打开发动机机舱盖。 ②等待5min使机油回流到油底壳。 ③拔出机油标尺，用布擦拭干净后将其插回。再次拔出并保持尾端朝下，检查油位。机油液位应在上线（MAX或F）与下线（MIN或L）之间。 2）机油油质检查 ①闻味法，抽出机油尺凑近鼻子闻一闻，若有极强的酸臭味，说明机油已经变质，应该更换。 ②手捻法，将取出的旧机油用大拇指与食指反复研磨，质量好的油质手感有润滑性、磨屑少、无磨擦感。如感到有杂质，粘性差，甚至发涩，更换机油。 ③辨色法，取一张干净的白滤试纸（可用好一点的面巾纸），滴数点旧机油在纸上，待机油渗漏后，质量还好的机油无粉末、用手摸去干而光滑，且黄色浸润带清晰。呈深黑褐色，有杂质，更换机油。 ④光照法，取出机油尺高举45度，在光照之下观察机油油滴，可清晰看到油滴中无磨屑末为良好。若磨屑末多，更换机油。 3）检查空气滤清器
一、总论 (一)项目背景 1、项目名称:XX市机动车检测站及配套服务项目 2、投资单位概况 (1)单位名称:张家港保税区XXX国际贸易有限公司 (2)法定代表人: (3)单位概况: 张家港保税区XXX国际贸易有限公司,就是二〇一〇年成立的一家以国际贸易为主营业务的贸易公司,公司坐落在苏州市张家港保税区,环境优美,交通十分发达,公司经过近年的发展,已成一个集国际贸易与投资公司为主的经营方式,内强素质,外树形象”为宗旨,加强管理,措施到位,二〇一二年实现了主营业务收入过亿的奋斗目标。为国家上缴税费四百万元,企业盈利近二千万元,受到地方政府与行业主管部门的多次表彰,从而为公司进一步有计划性地发展与对外投资奠定了坚实基础。 投资人梁惠笑为XX在外创业人士,此次回乡投资主要目的就是回报家乡,协助政府建设民生工程,为XX广大的司机朋友与车辆管理单位提供便捷的服务。 3、编制依据 (1)《中华人民共与国环境保护法》(中华人民共与国第七届全国人民代表大会常务委员会第十一次会议于1989年12月26日通过) (2)《中华人民共与国城市规划法》(主席令第23条) (3)《中华人民共与国固体废弃物污染环境防治法》(04年修订) (4)《中华人民共与国城市市容与环境卫生管理条例》(国务院令第101号)
(5)机动车安全技术检验机构监督管理办法(质检总局令第121号); (6)《建设项目环境保护管理条例》 (1998年11月29日国务院令第253号) (7)《关于尽快组织上报城市基础设施项目的紧急通知》 (8)《XX市城市总体规划》(2008－2020); (9)《XX统计年鉴》－2011 (10)项目单位提供的有关资料 4、项目提出理由与过程 提出该项目主要基于以下考虑: (1)本项目的建设就是以服务地方经济建设、加快小康建设步伐、提升城市服务功能、完善车辆检测设施,提高机动车专业的综合服务能力为目的。随着XX经济建设的迅猛发展,城市化建设的不断加快,城乡市民生活水平的快速提升,城乡道路通车里程快速增加,社会机动车保有量年增幅已超过百分之二十,总量已达二十五万辆,车辆保有量的迅猛增加远远高于道路建设的发展,这就会发生道路瓶颈处车辆行驶缓慢,交通拥堵,百姓工作、生话效率降低,城市空气污染增高等一系列问题,会严重阻碍经济建设的持续发展。目前XX已有一家安检站,却要承担二十五万辆车的检测任务,严重的超负荷检测,就很难实现既要保证检测质量,又要提供就近、方便、快捷、省时为民服务的建站初衷。 (2)随着机动车检验国家标准的不断严格,随着小康社会与广大民众对绿色环保、节能减排的渴望,尤其对机动车的安全性、环保性、经济性、舒适性的迫切要求,近年随着汽车技术的发展,与其配套的检测项目与检验方法也有了很大的修改提高,大批先进仪器设备的研制

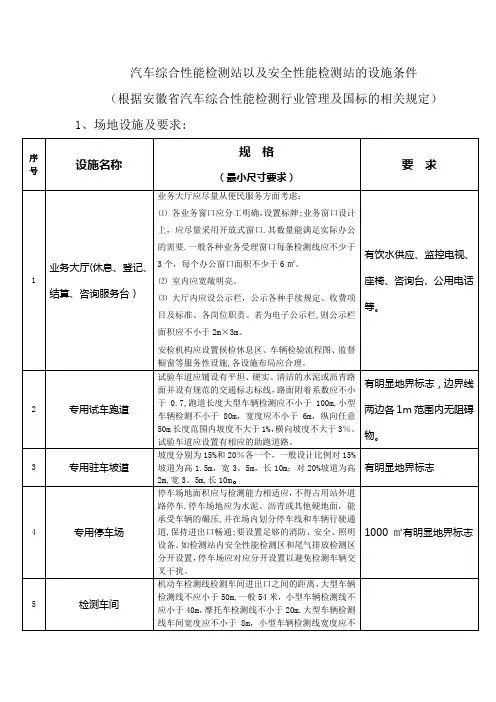

汽车综合性能检测站以及安全性能检测站的设施条件（根据安徽省汽车综合性能检测行业管理及国标的相关规定）1、场地设施及要求：
