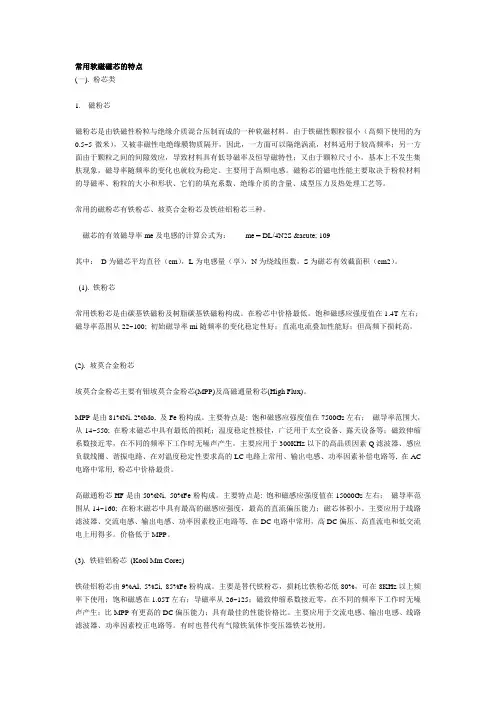

常用软磁磁芯的特点
(一). 粉芯类
1. 磁粉芯
磁粉芯是由铁磁性粉粒与绝缘介质混合压制而成的一种软磁材料。由于铁磁性颗粒很小（高频下使用的为0.5~5微米），又被非磁性电绝缘膜物质隔开，因此，一方面可以隔绝涡流，材料适用于较高频率；另一方面由于颗粒之间的间隙效应，导致材料具有低导磁率及恒导磁特性；又由于颗粒尺寸小，基本上不发生集肤现象，磁导率随频率的变化也就较为稳定。主要用于高频电感。磁粉芯的磁电性能主要取决于粉粒材料的导磁率、粉粒的大小和形状、它们的填充系数、绝缘介质的含量、成型压力及热处理工艺等。
常用的磁粉芯有铁粉芯、坡莫合金粉芯及铁硅铝粉芯三种。
磁芯的有效磁导率me及电感的计算公式为： me = DL/4N2S ´ 109
其中：D为磁芯平均直径（cm），L为电感量（享），N为绕线匝数，S为磁芯有效截面积（cm2）。
(1). 铁粉芯
常用铁粉芯是由碳基铁磁粉及树脂碳基铁磁粉构成。在粉芯中价格最低。饱和磁感应强度值在1.4T左右；磁导率范围从22~100; 初始磁导率mi随频率的变化稳定性好；直流电流叠加性能好；但高频下损耗高。
(2). 坡莫合金粉芯
坡莫合金粉芯主要有钼坡莫合金粉芯(MPP)及高磁通量粉芯(High Flux)。
MPP是由81%Ni, 2%Mo, 及Fe粉构成。主要特点是: 饱和磁感应强度值在7500Gs左右；磁导率范围大，从14~550; 在粉末磁芯中具有最低的损耗；温度稳定性极佳，广泛用于太空设备、露天设备等；磁致伸缩系数接近零，在不同的频率下工作时无噪声产生。主要应用于300KHz以下的高品质因素Q滤波器、感应负载线圈、谐振电路、在对温度稳定性要求高的LC电路上常用、输出电感、功率因素补偿电路等, 在AC 电路中常用, 粉芯中价格最贵。
高磁通粉芯HF是由50%Ni, 50%Fe粉构成。主要特点是: 饱和磁感应强度值在15000Gs左右；磁导率范围从14~160; 在粉末磁芯中具有最高的磁感应强度，最高的直流偏压能力；磁芯体积小。主要应用于线路滤波器、交流电感、输出电感、功率因素校正电路等, 在DC电路中常用，高DC偏压、高直流电和低交流电上用得多。价格低于MPP。
(3). 铁硅铝粉芯(Kool Mm Cores)
铁硅铝粉芯由9%Al, 5%Si, 85%Fe粉构成。主要是替代铁粉芯，损耗比铁粉芯低80%，可在8KHz以上频率下使用；饱和磁感在1.05T左右；导磁率从26~125；磁致伸缩系数接近零，在不同的频率下工作时无噪声产生；比MPP有更高的DC偏压能力；具有最佳的性能价格比。主要应用于交流电感、输出电感、线路滤波器、功率因素校正电路等。有时也替代有气隙铁氧体作变压器铁芯使用。
2. 软磁铁氧体(Ferrites)
软磁铁氧体是以Fe2O3为主成分的亚铁磁性氧化物，采用粉末冶金方法生产。有Mn-Zn、Cu-Zn、Ni-Zn 等几类，其中Mn-Zn铁氧体的产量和用量最大，Mn-Zn铁氧体的电阻率低，为1～10欧姆-米，一般在100KHZ 以下的频率使用。Cu-Zn、Ni-Zn铁氧体的电阻率为102～104欧姆-米，在100kHz～10兆赫的无线电频段的损耗小，多用在无线电用天线线圈、无线电中频变压器。
磁芯形状种类丰富，有E、I、U、EC、ETD形、方形(RM、EP、PQ)、罐形(PC、RS、DS)及圆形等。在应用上很方便。
由于软磁铁氧体不使用镍等稀缺材料也能得到高磁导率，粉末冶金方法又适宜于大批量生产，因此成本低，又因为是烧结物硬度大、对应力不敏感，在应用上很方便。而且磁导率随频率的变化特性稳定，在150kHz 以下基本保持不变。随着软磁铁氧体的出现，磁粉芯的生产大大减少了，很多原来使用磁粉芯的地方均被软磁铁氧体所代替。
国内外铁氧体的生产厂家很多，在此仅以美国的Magnetics公司生产的Mn-Zn铁氧体为例介绍其应用状况。分为三类基本材料：电信用基本材料、宽带及EMI材料、功率型材料。
电信用铁氧体的磁导率从750~2300, 具有低损耗因子、高品质因素Q、稳定的磁导率随温度/时间关系, 是磁导率在工作中下降最慢的一种，约每十年下降3%～4%。广泛应用于高Q滤波器、调谐滤波器、负载线圈、阻抗匹配变压器、接近传感器。
宽带铁氧体也就是常说的高导磁率铁氧体，磁导率分别有5000、10000、15000。其特性为具有低损耗因子、高磁导率、高阻抗/频率特性。广泛应用于共模滤波器、饱和电感、电流互感器、漏电保护器、绝缘变压器、信号及脉冲变压器，在宽带变压器和EMI上多用。
功率铁氧体具有高的饱和磁感应强度，为4000~5000 Gs。另外具有低损耗/频率关系和低损耗/温度关系。也就是说，随频率增大、损耗上升不大；随温度提高、损耗变化不大。广泛应用于功率扼流圈、并列式滤波器、开关电源变压器、开关电源电感、功率因素校正电路。
(二). 带绕铁芯
1. 硅钢片铁芯
硅钢片是一种合金，在纯铁中加入少量的硅（一般在4.5%以下）形成的铁硅系合金称为硅钢
该类铁芯具有最高的饱和磁感应强度值为20000高斯; 由于它们具有较好的磁电性能，又易于大批生产，价格便宜，机械应力影响小等优点，在电力电子行业中获得极为广泛的应用，如电力变压器、配电变压器、电流互感器等铁芯。是软磁材料中产量和使用量最大的材料。也是电源变压器用磁性材料中用量最大的材料。特别是在低频、大功率下最为适用。常用的有冷轧硅钢薄板DG3、冷轧无取向电工钢带DW、冷轧取向电工钢带DQ，适用于各类电子系统、家用电器中的中、小功率低频变压器和扼流圈、电抗器、电感器铁芯，这类合金韧性好，可以冲片、切割等加工，铁芯有叠片式及卷绕式。但高频下损耗急剧增加，一般使用频率不超过400Hz。从应用角度看，对硅钢的选择要考虑两方面的因素：磁性和成本。对小型电机、
电抗器和继电器，可选纯铁或低硅钢片；对于大型电机，可选高硅热轧硅钢片、单取向或无取向冷轧硅钢片；对变压器常选用单取向冷轧硅钢片。在工频下使用时，常用带材的厚度为0.2~0.35毫米；在400Hz下使用时，常选0.1毫米厚度为宜。厚度越薄，价格越高。
2. 坡莫合金
坡莫合金常指铁镍系合金，镍含量在30~90%范围内。是应用非常广泛的软磁合金。通过适当
的工艺，可以有效地控制磁性能，比如超过十万的初始磁导率、超过一百万的最大磁导率、低到千分之二奥斯特的矫顽力、接近1或接近零的矩形系数，具有面心立方晶体结构的坡莫合金具有很好的塑性，可以加工成1微米的超薄带及各种使用形态。常用的合金有1J50、1J79、1J85等。1J50的饱和磁感应强度比硅钢稍低一些，但磁导率比硅钢高几十倍，铁损也比硅钢低2~3倍。做成较高频率(400~8000Hz)的变压器，空载电流小，适合制作100瓦以下小型较高频率变压器。1J79具有好的综合性能，适用于高频低电压变压器，漏电保护开关铁芯、共模电感铁芯及电流互感器铁芯。1J85的初始磁导率可达十万以上，适合于作弱信号的低频或高频输入输出变压器、共模电感及高精度电流互感器等。
3.非晶及纳米晶软磁合金(Amorphous and Nanocrystalline alloys)
硅钢和坡莫合金软磁材料都是晶态材料，原子在三维空间做规则排列，形成周期性的点阵结构，存在着晶粒、晶界、位错、间隙原子、磁晶各向异性等缺陷，对软磁性能不利。从磁性物理学上来说，原子不规则排列、不存在周期性和晶粒晶界的非晶态结构对获得优异软磁性能是十分理想的。
非晶态金属与合金是70年代问世的一个新型材料领域。它的制备技术完全不同于传统的方法，而是采用了冷却速度大约为每秒一百万度的超急冷凝固技术，从钢液到薄带成品一次成型，比一般冷轧金属薄带制造工艺减少了许多中间工序，这种新工艺被人们称之为对传统冶金工艺的一项革命。由于超急冷凝固，合金凝固时原子来不及有序排列结晶，得到的固态合金是长程无序结构，没有晶态合金的晶粒、晶界存在，称之为非晶合金，被称为是冶金材料学的一项革命。这种非晶合金具有许多独特的性能，如优异的磁性、耐蚀性、耐磨性、高的强度、硬度和韧性，高的电阻率和机电耦合性能等。由于它的性能优异、工艺简单，从80年代开始成为国内外材料科学界的研究开发重点。目前美、日、德国已具有完善的生产规模，并且大量的非晶合金产品逐渐取代硅钢和坡莫合金及铁氧体涌向市场。
我国自从70年代开始了非晶态合金的研究及开发工作，经过“ 六五”、“ 七五”、“ 八五” 期间的重大科技攻关项目的完成，共取得科研成果134 项，国家发明奖2 项，获专利16项，已有近百个合金品种。钢铁研究总院现具有4条非晶合金带材生产线、一条非晶合金元器件铁芯生产线。生产各种定型的铁基、铁镍基、钴基和纳米晶带材及铁芯，适用于逆变电源、开关电源、电源变压器、漏电保护器、电感器的铁芯元件，年产值近2000万元。“ 九五”正在建立千吨级铁基非晶生产线，进入国际先进水平行列。
目前，非晶软磁合金所达到的最好单项性能水平为：
初始磁导率 m0 = 14 ´ 104 钴基非晶
最大磁导率 mm = 220 ´ 104 钴基非晶
矫顽力Hc = 0.001 Oe 钴基非晶
矩形比Br/Bs = 0.995 钴基非晶
饱和磁化强度4pMs = 18300 Gs 铁基非晶
电阻率r = 270 微欧厘米
（1）. 铁基非晶合金(Fe-based amorphous alloys)
铁基非晶合金是由80 % Fe 及20% Si,B类金属元素所构成,它具有高饱和磁感应强度（ 1.54T〕，磁导率、激磁电流和铁损等各方面都优于硅钢片的特点，特别是铁损低（为取向硅钢片的1/3－1/5〕，代替硅钢做配电变压器可节能60－70％。铁基非晶合金的带材厚度为0.03毫米左右，广泛应用于配电变压器、大功率开关电源、脉冲变压器、磁放大器、中频变压器及逆变器铁芯, 适合于10kHz以下频率使用。
（2）.铁镍基钴基非晶合金 (Fe-Ni based-amorphous alloy)
铁镍基非晶合金是由40%Ni、40%Fe及20%类金属元素所构成,它具有中等饱和磁感应强度〔0.8T〕、较高的初始磁导率和很高的最大磁导率以及高的机械强度和优良的韧性。在中、低频率下具有低的铁损。空气中热处理不发生氧化，经磁场退火后可得到很好的矩形回线。价格比1J79 便宜30－50％。
铁镍基非晶合金的应用范围与中镍坡莫合金相对应, 但铁损和高的机械强度远比晶态合金优越；代替1J79，广泛用于漏电开关、精密电流互感器铁芯、磁屏蔽等。铁镍基非晶合金是国内开发最早，也是目前国内非晶合金中应用量最大的非晶品种，年产量近200吨左右.空气中热处理不发生氧化铁镍基非晶合金（1K503〕获得国家发明专利和美国专利权。
1K501、坡莫合金的磁化曲线比较 1K503不同频率下的动态损耗曲线
钴基非晶合金DC磁滞回线钴基非晶合金的动态损耗特性
(4). 铁基纳米晶合金（Nanocrystalline alloy）
铁基纳米晶合金是由铁元素为主，加入少量的Nb、Cu、Si、B元素所构成的合金经快速凝固工艺所形成的一种非晶态材料，这种非晶态材料经热处理后可获得直径为10－20 纳米的微晶,弥散分布在非晶态的基体上，被称为微晶、纳米晶材料或纳米晶材料. 纳米晶材料具有优异的综合磁性能: 高饱和磁感(1.2Ｔ)、高初始磁导率(8万)、低Hc(0.32A/M), 高磁感下的高频损耗低（P0.5T／20kHz＝30 W/kg）,电阻率为80 微欧厘米，比坡莫合金(50-60微欧厘米)高, 经纵向或横向磁场处理，可得到高Br(0.9)或低Br值(1000Gs). 是目前市场上综合性能最好的材料; 适用频率范围：50Hz-100kHz，最佳频率范围：20kHz-50kHz. 广泛应用于大功率开关电源、逆变电源、磁放大器、高频变压器、高频变换器、高频扼流圈铁芯、电流互感器铁芯、漏电保护开关、共模电感铁芯.
（三）. 常用软磁磁芯的特点比较
1. 磁粉芯、铁氧体的特点比较:
MPP磁芯: 使用安匝数< 200，50Hz~1kHz: me : 125 ~ 500 ; 1 ~ 10kHz: me : 125 ~ 200; > 100kHz: me : 10 ~ 125
HF磁芯: 使用安匝数< 500，能使用在较大的电源上，在较大的磁场下不易被饱和，能保证电感的最小直流漂移，me : 20 ~ 125
铁粉芯：使用安匝数>800, 能在高的磁化场下不被饱和, 能保证电感值最好的交直流叠加稳定性。在200kHz以内频率特性稳定; 但高频损耗大，适合于10kHz以下使用。
FeSiAlF磁芯：代替铁粉芯使用，使用频率可大于8kHz。DC偏压能力介于MPP与HF之间。
铁氧体：饱和磁密低(5000Gs)，DC偏压能力最小
2. 硅钢、坡莫合金、非晶合金的特点比较:
硅钢和FeSiAl材料具有高的饱和磁感应值Bs，但其有效磁导率值低，特别是在高频范围内；
坡莫合金具有高初始磁导率、低矫顽力和损耗，磁性能稳定，但Bs不够高，频率大于20kHz时，损耗和有效磁导率不理想，价格较贵，加工和热处理复杂；
钴基非晶合金具有高的磁导率、低Ｈｃ、在宽的频率范围内有低损耗，接近于零的饱和磁致伸缩系数,对应力不敏感，但是Bs值低，价格昂贵；
铁基非晶合金具有高Bs值、价格不高,但有效磁导率值较低。
纳米晶合金的磁导率、Hc值接近晶态高坡莫合金及钴基非晶，且饱和磁感Bs与中镍坡莫合金相当，热处理工艺简单，是一种理想的廉价高性能软磁材料；虽然纳米晶合金的Bs值低于铁基非晶和硅钢，但其在高磁感下的高频损耗远低于它们，并具有更好的耐蚀性和磁稳定性。纳米晶合金与铁氧体相比，在低于50kHz 时，在具有更低损耗的基础上具有高二至三倍的工作磁感，磁芯体积可小一倍以上。
电源用软磁材料
天水电气传动研究所徐泽玮（天水741018）
1引言
软磁材料是指矫顽磁力小，容易磁化的磁性材料。以软磁材料为主制成的电磁元件，是电源的主要元件之一。
电磁元件对软磁材料的选择，根据不同的使用特性，有不同的要求。但是有一个共同点，那就是要求软磁材料损耗低。不管那一种电磁元件选择软磁材料，都把损耗作为一个主要指标。软磁材料的损耗包括
涡流损耗、磁滞损耗和剩余损耗，除了与材料的电阻率，宽度和厚度等材料本身的参数有关外，还与磁通在电磁元件中变化速度有关，也就是与工作频率f和工作磁通Bm乘积有关。因此表示软磁材料损耗的参数——单位重量（或体积）的损耗P，都要标明使用的工作频率f和工作磁通密度Bm，一般写作PBm/f。Bm 的单位用T或0.1T(kGs)，f的单位用Hz或kHz。在超过1MHz的高频时，由于测试电源的限制，不直接测损耗，而测磁导率μ，也要标明测试时的工作频率f和磁场强度H。变压器是电源中第一个重要的电磁元件，它对软磁材料的损耗特别关注，因此低损耗是软磁材料发展的主要追求。
本文对电源中应用的主要软磁材料作一介绍，并进行一些分析。
2硅钢
硅钢是电源使用最早的软磁材料，它稳定性好，环境适应性强，磁通密度高，成本低，适用于大规模生产，而且批量之间性能差异小，是在工频和中频范围内使用量最大的软磁材料。现在的硅钢，经过近80年的发展，性能已有很大的改善，其使用范围已经扩展到20kHz以上，最高可达200kHz～325kHz。因此，不能再把硅钢排斥在高频电源使用的软磁材料之外。
从20世纪20年代起，就已经用热轧工艺生产硅钢。从50年代起，逐渐转向冷轧工艺生产。再经过热处理，使硅钢晶粒从无方向排列的无取向，变成晶粒有方向排列的取向硅钢。60年代发明了高集成度有方向排列晶粒织构（HI－B织构）工艺，饱和磁通密度Bs上升，损耗下降。现在生产的0.30mm厚的HI－B
织构取向硅钢的代表性参数是Bs为2.03T，损耗P1.3T/50Hz为0.60W/kg，P1.7T/50Hz为1.02W/kg。我国生产的硅钢只是一般的取向冷轧硅钢，个别的可达到HI－B织构取向硅钢水平。
减少硅钢的厚度，可以减少涡流损耗。最早生产的硅钢带材厚度为0.50mm，以后到50年代逐渐下降到0.35mm，现在已降到0.30mm和0.23mm。从0.30mm下降到0.23mm，取向硅钢的损耗P1.7T/50Hz可下降0.15W/kg。更薄的硅钢带材厚度已降到0.10mm，0.08mm，0.05mm。但是随着带材厚度下降，饱和磁通密度也随着下降。为了克服这个缺点，80年代末开发出三次再结晶新工艺，制造的超薄带硅钢的厚度可以达到0.005mm(5μm)。从表1列出的数据可以看出：厚度为81μm和32μm的硅钢，比300μm取向硅钢的损耗有大幅度下降，接近和超过通过磁场热处理的20μm～40μm厚的铁基非晶合金带材的水平。不过这种超薄带硅钢工艺复杂，成本高。我国生产的0.10mm厚硅钢的价格已经是20μm～40μm厚铁基非晶合金带材的2倍以上，更不用说0.08mm以下的超薄硅钢了，只有在追求体积小损耗也小的电源变压器和电抗器中才使用。
增加硅钢中硅含量可以使铁损下降，当硅含量增加到6.5％时具有最佳的特性，磁致伸缩趋近于零，磁导率比无取向3％硅钢高，损耗小。但是，随着硅含量的增高，延伸率急剧下降。因此用轧制法生产的硅钢带材硅含量都在3.5％以下。90年代初开发成功的利用化学沉积（CVD）方法生产6.5％硅钢的制造工艺，用3％硅钢带材作原始材料，加热到1200℃后与SiCl4气体进行反应而形成高硅层，逐步均匀扩散到带材中心，从而制得6.5％硅钢带材。现在已能生产0.50mm～0.05mm厚的6.5％硅钢带材，最大宽度640mm。其主要特性与3％取向硅钢，无取向硅钢的比较见表2。表中还列出铁基非晶合金和锰锌铁氧体的数据。从表中可以看出：用6.5％硅钢制造的工频和中频电磁元件（50Hz～20kHz）损耗都比3％硅钢小，同时由于磁致伸缩系数λs小，其可闻噪声低。这对要求降低噪声干扰，重视环境保护的地方特别重要。值得高兴的是我国也试制成功这种低损耗低噪声的6.5％硅钢带材。
特别有意义的是，利用化学沉积法还可以控制硅钢带材表面和中心的硅含量，从而得到性能特殊的硅钢，例如高、中频超低损耗硅钢和低剩磁硅钢。高、中频超低损耗硅钢带材表面硅含量高，磁导率高，磁通集中，涡流也集中在表面（再加上集肤效应）。但是表面层硅含量比中心层高，呈梯度分布。这种梯度
分布的高含量硅钢（牌号NKSuperHF）的损耗比均匀分布的高含量硅钢低（见表3），可以用于20kHz以下的电源变压器和电抗器中。低剩磁硅钢也是控制表面层和中心层的硅含量而得到的（牌号NKSuperBR），Br为0.35T，而取向硅钢的Br为1.28T，这样ΔB从0.4T可以上升到1.2T，可用于电源中的单向激磁脉冲变压器和开关电源变压器中。希望我国的冶金工作者在试制成功6.5％硅钢的基础上，早日试制出这种梯度分布的硅钢。
对硅钢的进一步改进已进入到磁畴范围。采取磁畴细化处理工艺，可以使损耗P1.5T/50Hz比原来再下降0.1W/kg。磁畴细化处理工艺包括机械刻痕、脉冲激光照射、直流激光照射、电火花磨削、等离子辐射、齿形辊刻槽、电解腐蚀成槽等等。日本采用磁畴细化硅钢制造的节能型电力变压器，比我国用取向硅钢制造的S9型电力变压器空载损耗低35％以上。如果变压器和直流大功率电源的整流变压器用这种磁畴细化硅钢制造，其节能效果将不亚于节能型电力变压器，值得注意。
3软磁铁氧体
20世纪40年代开始使用的软磁铁氧体，由于具有电阻率高，批量生产容易，可制成各种形状铁心而且性能稳定，成本低等特点，现已成为在中、高频电磁元件中大量使用的软磁材料，特别是在家用电器中占
绝对统治地位。由于加工大型铁氧体不容易，而且易破碎，因此使用功率受到限制。又因饱和磁通密度低，在工频和1kHz以下的中频中，很少使用软磁铁氧体。
如果认为铁氧体电阻率高，从而得出在中频和高频领域，铁氧体损耗比其他软磁材料低的结论是错误的。软磁铁氧体和其他软磁材料一样，它的损耗包括磁滞损耗，涡流损耗和剩余损耗三部分。磁滞损耗和涡流损耗与工作磁通密度Bm和工作频率f的乘积有关，当f上升时，要保持损耗不迅速增加，Bm要相应下降。涡流损耗与电阻率ρ成反比，但是ρ也随工作频率f变化。在低于一定极限工作频率时，ρ比较高；f超过极限工作频率，ρ急剧下降；然后ρ又基本上不变，但数值相当低。剩余损耗决定于磁畴壁的运动和谐振，不能忽略。
有人详细研究过一种添加CaO和SiO2的锰锌铁氧体在10MHz以下的损耗机制，进行了详细的测量和分析。在fBm为25000kHzT条件下，f低于1.1MHz时，损耗决定于磁滞损耗，与f成反比，随f升高而逐渐下降，在1.1MHz时，达到最低点，功率损耗60kW/m3（相当于0.06W/cm3）。超过1.1MHz到3MHz，损耗决定于剩余损耗，随f升高而迅速上升。在3MHz以上，损耗决定于涡流损耗，但这时ρ已相当低，功率损耗处在200kW/m3的高水平上，基本不变。这种锰锌铁氧体的最佳工作频率在1MHz左右，极限工作频率在3MHz左右。
对电源变压器用铁氧体，IEC已发布分类标准，中国也发布相等同的行业标准，根据工作频率，极限工作频率、工作磁通密度、100℃时损耗把它分为PW1、PW2、PW3、PW4和PW5五类（见表4）。PW2相当于20世纪70年代时开发出的第一代高频软磁铁氧体。PW3相当于80年代初开发出的第二代高频软磁铁氧体，如日本TDK的PC30，中国的R2KG，RM2KB2，R2KH。PW4相当于80年代后期开发出的第三代高频软磁铁氧体，如日本TDK的PC40，中国的R2KB1，RM2KB3。PW5相当于90年代中期以后开发出的第四代高频软磁铁氧体，如日本TDK的PC50，中国试制的R1.4K，已成功用于750kHz的开关电源。中国生产的电源变压器用软磁铁氧体大多数处于PW3和PW4类水平。与此同时，中国生产的高磁导率电感器用软磁铁氧体，μi仍低于1×104，而国外大多数产品都高于1×104。
软磁铁氧体的性能与温度有关，因此在给出它的性能参数时一定要标明温度值。例如有一种锰锌铁氧
体的饱和磁通密度Bs，在100℃时只有25℃时的70％。
同时，软磁铁氧体的磁致伸缩系数比较大，工作在10Hz～20kHz声频范围内的电磁元件，有比较大的可闻噪声。即使用于超过20kHz的中、高频，如果有声频振荡载波，也有可闻噪声。
4高导磁合金（坡莫合金）
高导磁合金是指初始导磁率和最大导磁率高的铁镍合金等，商品名称大多数被叫做“坡莫合金”。除了高导磁率外，坡莫合金损耗比较低，特别是环境适应性比较好，性能稳定，虽然价格贵，但是仍然使用在条件比较严格的电源中。
坡莫合金主要种类是铁镍合金，由镍（35％～85％）、铁和添加的钼、铜、钨等组成。在20世纪40年代已基本定型，到70年代和80年代大量使用，形成了几十种型号，一般根据镍含量多少来分类。镍含量在30％～50％之间为低镍合金，如中国的1J30、1J34、1J50、1J51等。镍含量在65％～85％之间为高镍合金，如中国的1J66、1J79、1J80、1J88等。根据电源的需要，已经制定出各种各样的坡莫合金带材。有磁滞回线为矩形的、非矩形的、线性的（恒导磁）材料。可以轧制成0.20mm至0.005mm(5μm)厚度的各种规格。一般0.20mm厚的坡莫合金用于50Hz,0.005mm厚的坡莫合金用于500kHz～1MHz，涵盖了工频，中频至高频整个频率范围，早已突破了只能用于20kHz以下的旧观念。
和硅钢、软磁铁氧体一样，坡莫合金近十年来也在迅猛的发展。一个是用低镍含量的铁镍合金添加铬等元素，使其达到高镍含量的导磁性能，从而降低成本。已经报导的Ni38Cr8Fe合金，在H=0.4A/m下磁导率达到100000～300000，接近高镍含量合金的水平。更突出的是国内外近年来相继推出高初始导磁率200000～300000，最大导磁率350000～500000的坡莫合金产品。还有一个是突破坡莫合金薄带制造工艺，轧成0.01mm～0.005mm厚超薄带，扩大频率应用范围。0.005mm厚的Ni80Mo5坡莫合金超薄带，在Bm为0.1T 时，500kHz下损耗为0.126W/g，1MHz下为0.392W/g，5MHz下为6.79W/g，10MHz下为23.1W/g。可以用于1MHz以上的电源变压器中。
5非晶和微晶合金
20世纪60年代末及以后研究出用快速凝固技术制造的各种非晶合金软磁材料，以及再退火晶化技术制造的各种微晶材料，成为当代电磁元件用软磁材料研究开发的方向。
非晶合金没有形成结晶粒晶格，而形成类似玻璃那样的一种合金，因此商品名叫“金属玻璃”。现在非晶合金软磁材料有三种基本类型：
（1）铁基非晶合金，主要成分为铁硅硼，饱和磁通密度高，工频和中频下损耗小，价格便宜，用于工频和中频电源领域。
（2）钴基非晶合金，主要成分为钴铁硅硼，磁导率高，中、高频损耗低，价格贵，主要用于中、高频领域。
（3）铁镍基非晶合金，初始导磁率高，可达106，低频下损耗低，可用于电源中的检测电磁元件和漏电开关用互感器。
非晶合金也可以制成矩形，非矩形和线性磁滞回线。非晶合金带材厚度一般为20μm～40μm，可以制成
150μm～250μm厚的带材，也可以制成18μm～3.5μm厚的超薄带材，还可以制成小于1μm的薄膜。非晶合金的应用涵盖了电源中从低频到高频领域的各种电磁元件，是今后最有发展前途的软磁材料。
为了克服钴基合金饱和磁通密度低，价格贵的缺点，1988年日立公司开发出微晶合金，商品名叫“Finement”，它是在铁基非晶合金中加微量的铜和铌，再经过适当的热处理，使其部分晶化，而得到晶粒大小为微米至纳米范围的微晶合金。晶粒大小为纳米范围的又称为纳米晶。以后采用类似的工艺，制造出各种各样的微晶合金。例如FeMB和FeZrNbCu微晶合金，商品名“Nanoperm”。
非晶和微晶合金在近十年来发展迅速，不但在材料和工艺，而且在应用方面都取得了很大的进步。
铁基非晶合金主要应用在低频电磁元件中，。它在电力配电变压器中的应用已取得良好效果，成为现在生产量最大的非晶合金。可以向电源中的整流变压器，滤波电抗器等电磁元件扩展。1990年开发出的FeMB （M为Zr、Hf、Ta）和FeZrNbBCu微晶合金（Nanoperm合金），不但工频损耗低，而且饱和磁密高，磁致伸缩系数也小，是工频电磁元件用软磁材料中性能比较理想的，在低频领域可以代替硅钢和铁基合金，在中、高频领域可以代替钴基非晶合金和铁镍高导磁合金。1998年开发出FeCoZrBCu非晶合金（商品名Hitperm），饱和磁通密度Bs高达2.0T，可以代替FeCoV系高导磁合金，是低频电磁元件用软磁材料的最新进展。以上介绍的低频领域中应用的非晶和微晶合金的性能见表5。其中Nanoperm型合金还列出中、高频领域的损耗。
中、高频领域首选的非晶和微晶合金是钴基非晶合金和铁基微晶合金。一般(18～25)μm厚的带材，用于100kHz，小于18μm厚的薄带，用于500kHz～1MHz。钴基非晶合金20μm厚的薄带，P0.2T/100kHz 只有30W/kg。现在见到报导最好的3.8μm厚渗铬的CoFeCrSiB非晶合金薄带，P0.1T/1MHz为140W/kg，P0.1T/10MHz为1022W/kg，μe(1MHz)为1×104。表6列出中、高频用非晶和微晶合金的性能，除Nanoperm 型微晶合金已在表5中列出外，是现有报导中见到的损耗最低的中、高频软磁材料。
迄今为止，上述软磁材料所见报导的代表性直流性能列于表7。可以看出，各种软磁材料都有自己的优点，都有自己能显示出综合素质的应用领域，并且在低频、中频和高频领域的应用中进行着激烈的竞争，这也推动各种软磁材料向前发展。
6结语
（1）磁粉芯属于一种铁心结构，一种由几类材料复合而成的复合型铁心，不算是软磁材料，因此本文未予以介绍。由于收集的资料有限，本文介绍的软磁材料都属于高维（三维）材料，包括高度为厘米级以上的立体式铁心结构材料和高度为毫米级（低高度）的平面式铁心结构材料。低维材料包括二维材料的薄膜，一维材料的细丝，零维材料的微粉粒。由于只要有一维达到纳米级尺度，就称为纳米材料，因此，很大部分（除部分薄膜而外）都归入纳米材料范围，其物理特性与常规的非纳米材料有很大的差异。现在包括软磁纳米材料在内的纳米材料，正成为材料科学的研究热点，已经有在电源中应用的例子，以后有机会再进行介绍。
（2）各种软磁材料都有自己的优缺点，都有自己的应用领域。理想的软磁材料只是一个追求的目标。
（3）选择一种软磁材料，应当根据电源所要求的、电磁元件应具备的性能和使用条件，也就是根据实际的工作频率和工作磁通密度，综合考虑性能和价格等因素来决定。对工频和中频领域中使用的电磁元件，可用的软磁材料多，价格是一个主要因素。对高频领域中使用的电磁元件，可用的软磁材料少，价格已不
是主要因素，而重量、体积和损耗，却成为了主要因素。
（4）影响软磁材料价格的因素比较多，不单要根据材料的成份，还要考虑工艺的复杂程度，才能最终决定它的成本。例如：0.35mm～0.30mm厚的硅钢带材比铁基非晶合金带材价格低，但是0.10mm厚的硅钢带材的价格已经高于铁基非晶带材，更不用说0.025mm～0.005mm厚的超薄硅钢带材了。又例如：20μm～40μm厚的钴基非晶合金和微晶合金带材比同样厚的坡莫合金带材价格低，但是在18μm以下厚的薄带和超薄带，坡莫合金可以经过多次轧制而成，比较容易，而钴基非晶合金和微晶合金要喷制出均匀的薄带相当困难，因此价格反而比坡莫合金高。再例如：软磁铁氧体由于批量生产容易和成本低，在中、高频领域中占了绝大部分份额。现在时髦的低高度平面变压器和平面电感器都采用软磁铁氧体。但是近几年崛起的薄膜软磁材料，不但容易批量生产，成本也低，更重要的是性能好，使电磁元件达到了更高的工作频率，更轻薄短小，性能价格比更高。因此，未来高频领域中的电磁元件将是薄膜变压器和薄膜电感器的天下。这个未来，并不是十年、二十年，而是几年的时间。现在大规模使用的移动电话（手机）和个人计算机已经使用了薄膜电磁元件，其优越性是很明显的。而且由于半导体集成电路加工设备很容易改变为生产薄膜电磁元件的加工设备，条件基本成熟。更主要是市场追求价格低、性能高的导向，使这种换代只是时间早晚的问题。
（5）各种软磁材料都在不断发展，为此对某种软磁材料的判断，不能停留在以往的认识水平上，要不断提高对发展中的软磁材料的认识，不断接受新的信息，跟上技术发展的步伐，开发出采用更新软磁材料的电磁元件。
