中、低合金结构钢的低温脆性及选材低温脆性指温度低于某一温度时,材料由韧性状态变为脆性状态,冲击值明显下降的现象。工程上常用的中、低强度结构钢经常发生此类现象。我国东北许多矿山上用的进口大型机械，在冬季就有低温脆性引起的大梁、车架等断裂现象，另外，日本汽车在东北冬季也出现过车架低温脆断问题。
1935年比利时在Albert运河上建造了大约50座焊接大桥，这些桥梁在以后几年中不断发生脆性断裂事故：38年3月Albert 河上Hasseld桥全长74.5米在气温-20℃时发生脆性断裂，整个桥断成三段坠入河中；以后又陆续发生断裂事故，到1950年就有6座在低温下发生脆断。
在二战期间，美国焊接的轮船在使用中发生大量的破坏断裂事故，其中238艘完全报废，19艘沉没。值得注意的是，大部分脆断是在气温较低的情况下发生的。当时美国船舶技术标准中没有对船舶用钢的低温脆性和缺口敏感性提出要求。人们没有认识到此问题的重要性。
这些是我们在设计、制造高原车需要注意的问题。

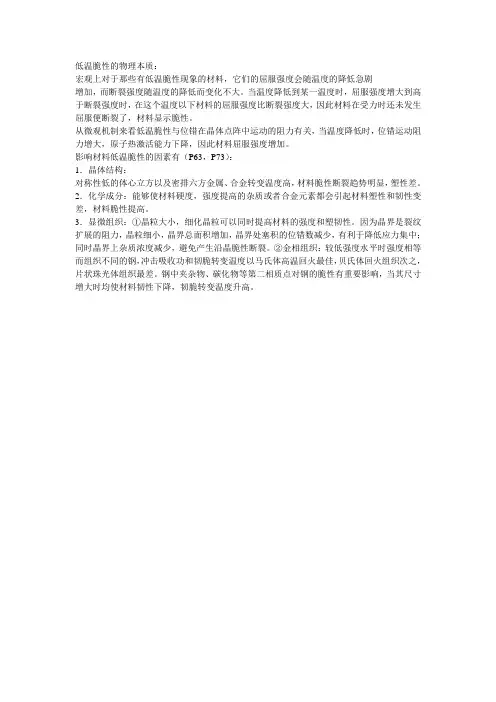

1．低温脆性产生的原因：
金属材料在不同温度、应力状态、加载速度和环境的作用下，断
裂形式各不相同。在工程实际使用的钢材中，脆性断裂的微裂纹形成机理是个非常复杂的问题，目前许多文献发表了这方面的研究成果，主要认为：
1.1.钢中的第二相颗粒(夹杂物、碳化物)对钢的脆性裂纹形成影响
很大。脆性微裂纹可以有碳化物本身破碎开始，也可起源于硫化锰夹杂物处。另外，第二相颗粒的大小对裂纹成核也有一定的影响，小的颗粒不易引起裂纹的产生。
1.2.低温脆性可起源于晶界。晶界裂纹形成除了晶界上碳化物影
响之外，微量有害元素偏析于晶界引起晶界脆化也是个重要因素，磷、硫、锑等元素及溶解的氧、氢、氮等气体在晶界偏析，大幅度降低了晶界脆性断裂抗力，提高了脆性转变温度。
1.3.应力及位错理论：主要观点认为金属中脆性断裂可起源于：
金属晶格中的滑移面阻塞处、机械孪晶的交叉处、应力集中处以及前述的晶界处等。
2影响低温脆性的因素：
影响钢的低温脆性的因素很多,几乎方方面面,主要的因素如下：2.1.合金元素：
合金元素对钢的脆性有一定影响，添加合金元素可使金属基体固
溶强化，对防止低温脆性可能起一定作用。钢中添加锰、镍可使脆性转变温度显著降低；碳含量增加时脆性转变温度升高；磷、铜、硅、钼等使脆性转变温度升高；矾、钛在最初使脆性转变温度升高，到达一含量后使脆性转变温度显著降低。
因此，材料工程上用降碳加锰、镍元素来设计低温用钢。
2.2.冶金工艺对低温脆性有影响：冶金因素直接影响到钢中的夹杂物、气体含量以及钢的晶粒度。这些对钢的脆性及转变温度影响较大。试验表明，Si-Al镇静钢比半镇静钢、沸腾钢脆性转变温度低得多。这是因为Si-Al镇静钢脱氧完全，钢中氢、氮含量低，夹杂物少，残留铝能细化晶粒。
2.2.热处理的影响：显微组织对钢的韧性和脆性转变温度有较大影响，一般情况下，热处理能改善钢的脆性倾向。对16MnCu来讲，40~70mm厚板在热轧状态时无朔性转变温度为－10℃，而经过910正火后，无塑性转变温度下降到－30℃~－40℃。金相观察表明：该钢热轧状态时晶粒度为5~6级，铁素体+珠光体中组织不均匀性大；而正火处理后晶粒细化，组织均匀，改善了钢的低温脆性。
2.3.焊接的影响：焊接过程中多数缺陷是产生在焊缝金属和热影响区，在热影响区又存在较大的焊接残余应力区。缺陷是否会引
起开裂将取决于缺陷尖端附近区域的材料韧性，而其材料韧性又取决于钢材显微组织、化学成分、焊接工艺和规范，为了防止熔融的金属在刚刚凝固时发生热裂或冷到200℃以下发生冷裂，主要对钢的S、P含量加以限制，焊接用钢的S、P含量一般在0.05%以下（个别含P合金钢除外）。在焊接过程中原始焊条成分、药皮、和焊剂种类、焊接工艺都会影响焊接区韧性。
2.4.加工硬化的影响：有些零件在制造过程中需要冷弯、剪切和冷加工等，会产生局部塑性变形，出现应变时效而导致变脆。研究结果证实,06MnNb钢板（20mm厚）经正火处理，当冷变形为2~3%时，脆性转化温度上升约10~15℃。
2.5.应力集中及缺口效应：
结构件的横截面突然改变、结构中存在机械缺口、表面或内部缺陷，如：裂纹、夹渣、气孔、尖角等，都会引起应力应变的局部集中，有利于裂纹的萌生及扩展，特别是尖锐裂纹尖端会产生很大的应力集中，加速裂纹扩展而突然脆断。
另外，钢板的厚度、使用环境的温度等也对低温脆性产生影响，在此，不再一一叙述。
3.鉴于上述原因及影响因素，为防止高原冬季出现低温脆断现象,我们在设计、制造及加工高原车过程中，需要做到：
3.1. 选择抗低温脆性较好的材料：
这些材料主要以低合金钢为主，有06MnNb、09Mn2V、09MnV、09MnNb、09Mn2、12Mn、12MnV、16Mn、16MnCu、16MnRE、15MnV、15MnTi、16MnNb、15MnVN、14MnVTiRe等。广泛应用于船舶、锅炉、压力容器、桥梁、机械等行业。其中：
3.1.1. 16Mn,是我国解放初期设计并投入使用的第一批低合金钢种，属于35kg/mm2级，目前，是普通低合金钢中生产量及使用量最大的钢号。16Mn可在大、中、小平炉及转炉中冶炼，生产工艺简单，综合机械、可焊性、加工性能良好，时效脆化敏感性不高和低温性能较好，一般在热轧状态下使用，使用温度在-40~150℃范围内。缺点是：强度较低；热轧后一般不正火，组织波动大，冶炼方法多，化学成分范围宽，室温冲击韧性会出现大幅度的下降和上下波动，使钢从韧性状态转化为脆性状态，出现脆性转化温度升高现象。
16MnRE主要机械性能与16Mn相近，由于加入稀土元素，冲击韧性和弯曲性能有显著提高，在船舶制造中大量使用。16MnCu 含铜，耐大气腐蚀，为耐气候用钢。
3.1.2. 15MnV、15MnTi、16MnNb都属于40kg/mm2级钢，在热轧状态下塑性及冲击韧性易出现剧烈降低，常采用正火处理。
3.1.3. 15MnVN、14MnVTiRe属于45kg/mm2级钢，正火后综合性能良好。正火状态下冲击值αk≈14-17kg .M/mm2 , -40℃时αk≈14-17kg .M/mm2
常用低合金钢机械性能一览表
3.1.
4. 09MnV、09MnNb、09Mn2、12Mn、12MnV为低强度合金钢，一般在热轧状态使用。
3.1.5. 06MnNb、09Mn2V为低温用钢，可适用于－70~－90℃低温；即使在热轧状态，－80℃，冲击韧性仍大于5kg.m/cm2；若正火处理，甚至在－100℃，冲击值仍保持8~12kg.m/cm2。
3.1.6 通过以上分析，结合我们国家的气候情况最低温度大约为-40℃左右，本着经济实用的原则，建议我公司可选材料为16Mn、16MnRE。这两种材料都要选用E型材料，这样可以保证冶金精度，使材料在较低的温度下具有较高的抗脆断能力。16MnRE因为加入了一点稀土元素，材料成本可能会高一点，但其冲击韧性和冷弯性能要比16Mn好。
3.2.做好原料检验:
为了保证我们所购的钢材质量,除了化学成分检查外,还应增加对塑性、冲击韧性、金相组织、夹杂物的检查，做到心中有数，发现问题，及时解决。
3.3.用热处理方法，可改善钢的金相组织、减少气体含量、消除焊接残余应力，提高塑性及冲击韧性，降低脆性转化温度。
3.4.重视焊接工艺及质量控制:
由于低温脆性主要出现于焊接结构,而焊接过程会出现脆化倾向：焊接接头区冶金组织变化引起韧性降低、焊接
热循环过程中塑性应变引起热应力脆化；另外，焊接缺陷是难以避免的；所以,焊接处及热影响区的综合性能往往低于母材，焊接结构脆性大部分起源于焊接熔合线、焊缝及热影响区。为此，应选择合适的焊接工艺及焊材，加强现场质量检验，减少焊接缺陷，降低焊接对低温脆性的影响。
总之，预防并防止低温脆性的发生是个系统工程，需要许多环节、单位的共同努力及辛苦工作。希望在公司领导及全体员工努力下，圆满解决此问题。
冷脆 冷脆具有体心立方点阵的合金钢，当试验温度降低时，将由韧性断裂转变为脆性断裂。许多工业用钢在室温到零下温度范围将发生脆化，称为冷脆性。
图1 滑移过程形成的裂纹 a--位错塞积；b--两个{110)滑移带相交 合金钢的冷脆性(或低温脆化倾向)用韧性一脆性转化温度Tc表示。高纯铁(0.01％C)的Tc在一100。C，低于此温度则完全处于脆化状态。钢中大多数合金元素都升高钢的韧性一脆性转化温度，增加冷脆倾向。在室温以上韧性断裂时，合金钢的断口为韧窝型断口，而在低温下脆性断裂时为解理断口。合金钢的低温脆化的原因是：(1)形变时位错源产生的位错被障碍物(如晶界、第二相等)阻塞时，局部应力超过钢的理论强度而产生微裂纹(见图1a)。(2)几个塞积的位错在晶界合成一个微裂纹。(3)两个{110)滑移带相交处反应，引起不动位 错%26lt;010%26gt;，呈楔形微裂纹，它可沿{100}解理面裂开(见图1b)。 增加钢冷脆的因素有：(1)固溶强化元素。磷升高韧性一脆性转化温度最强烈；还有钼、钛和钒；含量低时影响不大而含量高时升高韧性一脆性转化温度的元素有，硅、铬和铜；降低韧性一脆性转化温度的有镍，先降低后升高韧性一脆性转化温度的有锰。(2)形成第二相的元素。以第二相增加钢冷脆最重要的元素为碳，随钢中碳含量增加，钢中珠光体含量增加，平均每增加1％珠光体体积，韧性一脆性转化温度平均升高2．2℃。图2为铁素体一珠光体钢中碳含量对脆性的影响。加入钛、铌和钒等微合金化元素，形成弥散分布的氮化物或碳氮化物，引起钢的韧性一脆性转化温度上升。(3)晶粒尺寸影响韧性一脆性转化温度，随晶粒粗化，韧性一脆性转化温度升高。细化晶粒则降低钢的冷脆倾向，这是广为应用的方法。 图2 铁素体-珠光体钢中碳含量对脆性的彰响
第3章 低温技术实验 低温实验中使用低温液体的注意事项 1、所有盛低温液体的容器都不能完全封死。必须流有供蒸汽逸出的通道，否则由于不 可避免的外界漏热使低温液体逐渐气化，容器中的压强逐渐升高，最后会导致装置损坏甚至 爆炸。实验结束时尤其不可疏忽大意，一定要把可能存有低温液体的密封部件的封口打开。 2、盛有低温液体的杜瓦容器真空夹层的封口必须保护好，切不可突然打开或充入过量 的气体，否则由于绝热破坏，容器内液体迅速蒸发，有可能造成事故。 3、使用玻璃杜瓦瓶时，应小心，要避免骤冷骤热。否则玻璃杜瓦瓶可能破裂。 4、当心不要让低温液体触及人体，否则会造成冻伤。 5、氦气必须回收，使用液氦时必须按照操作规程进行。 实验7 低温固体热导率测量 该实验是使操作者对低温下的热测量有初步的了解，并对纯金属热导率随温度的变化有一些感性的认识。 【预习要求】 了解金属传热的物理过程，热导率与温度的关系。实验表明；金属热导率随温度的变化 在纯金属的传热中晶格热导部分占的比例很小，热量几乎全部都是由自由电子传导的。热阻和电阻的来源相同，一是晶格的热振动，及声子的散射；二是杂质和缺陷的散射。因此，和电阻类似，热阻也可近似表达成 W W W r i =+ (3-7-1) w i 和 w R 分别为声子和杂质因起的热阻 。电阻Ｒ和热阻之间的关系由魏弗兰茨（Wiedmann-franz ）定律给出: L WT R = （3-7-2） 式中L 称为洛伦兹（Lorentz ）常数，数值为2·45×10-8W ·Ω·K -2。公式中分母出现T 的原因是，自由电子 运载的电荷是常数，但运载的热能却正比于温度T 并随温度的一次方变化。这个定律在低温区（杂质散射为主）和高温区（电子散射时能量变化比kT 小得多时）是正确的，在中温区不够满意。 利用（3-7-2）式，我们可以从()T R 的行为推断出()T W 的变化。对杂质散射，R r 是常数，W r 应正比于T -1，在高温区R i ∝T ，W i 应为常数；在中温区，R i 一般按T 5变化，按式（3-7-2），w i 应正比于T 4，实际上W i 是正比于T 2 ，表现和式（3-7-2）的偏离。图3-7-1是热阻W 随温度的变化；图3-7-2是相应的热导λ=1∕W 随问度T 的变化。 图3-7-1 图3-7-2

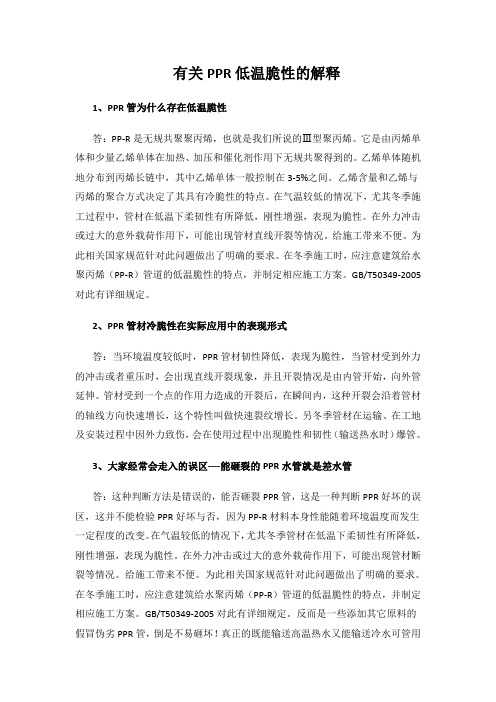

有关PPR低温脆性的解释 1、PPR管为什么存在低温脆性 答：PP-R是无规共聚聚丙烯，也就是我们所说的Ⅲ型聚丙烯。它是由丙烯单体和少量乙烯单体在加热、加压和催化剂作用下无规共聚得到的。乙烯单体随机地分布到丙烯长链中，其中乙烯单体一般控制在3-5%之间。乙烯含量和乙烯与丙烯的聚合方式决定了其具有冷脆性的特点。在气温较低的情况下，尤其冬季施工过程中，管材在低温下柔韧性有所降低，刚性增强，表现为脆性。在外力冲击或过大的意外载荷作用下，可能出现管材直线开裂等情况。给施工带来不便。为此相关国家规范针对此问题做出了明确的要求。在冬季施工时，应注意建筑给水聚丙烯（PP-R）管道的低温脆性的特点，并制定相应施工方案。GB/T50349-2005对此有详细规定。 2、PPR管材冷脆性在实际应用中的表现形式 答：当环境温度较低时，PPR管材韧性降低，表现为脆性，当管材受到外力的冲击或者重压时，会出现直线开裂现象，并且开裂情况是由内管开始，向外管延伸。管材受到一个点的作用力造成的开裂后，在瞬间内，这种开裂会沿着管材的轴线方向快速增长，这个特性叫做快速裂纹增长。另冬季管材在运输、在工地及安装过程中因外力致伤，会在使用过程中出现脆性和韧性（输送热水时）爆管。 3、大家经常会走入的误区----能砸裂的PPR水管就是差水管 答：这种判断方法是错误的，能否砸裂PPR管，这是一种判断PPR好坏的误区，这并不能检验PPR好坏与否，因为PP-R材料本身性能随着环境温度而发生一定程度的改变。在气温较低的情况下，尤其冬季管材在低温下柔韧性有所降低，刚性增强，表现为脆性。在外力冲击或过大的意外载荷作用下，可能出现管材断裂等情况。给施工带来不便。为此相关国家规范针对此问题做出了明确的要求。在冬季施工时，应注意建筑给水聚丙烯（PP-R）管道的低温脆性的特点，并制定相应施工方案。GB/T50349-2005对此有详细规定。反而是一些添加其它原料的假冒伪劣PPR管，倒是不易砸坏！真正的既能输送高温热水又能输送冷水可管用
