光伏发电工程 项 目 方 案 设 计 书
目录 一、概述 (4) 1.1项目概况 (4) 1.2编制依据 (4) 二、建设地址资源简述 (4) 2.1日照资源 (4) 2.2接入系统条件 (5) 三、总体方案设计 (6) 3.1光伏工艺部分 (6) 3.2太阳电池组件选型 (6) 3.3光伏阵列设计 (11) 3.4系统效率分析 (14) 四、电气部分 (15) 4.1概述 (15) 4.2系统方案设计选型 (15) 4.3电气主接线 (18) 4.4主要设备选型 (18) 4.5防雷及接地 (27) 4.6电气设备布置 (27) 4.7电缆敷设及电缆防火 (28) 五、工程案例........................................................................................... 错误!未定义书签。 六、系统配置以及报价 .......................................................................... 错误!未定义书签。
一、概述 1.1 项目概况 1)建设规模：光伏系统用来供给小区道路亮化用电及楼宇亮化用电。该系统设计使用最大负荷50KVA，为保证系统在连续阴雨天或其它太阳辐射不足情况下正常使用，系统接入市电作为辅助能源，提高系统的稳定性能。为减少系统因直流端电流过大造成的线路损耗，系统采用220V直流接入逆变输出三相380V/220V交流。针对固定式安装电池板，采用最佳倾角进行安装，石家庄地区最佳角度为46度（朝向正南），控制柜、逆变器及蓄电池储能系统均须安放于在室内。 1.2 编制依据 本初步设计说明书主要根据下列文件和资料进行编制的： 1)GB50054《低压配电设计规范》； 2)GB50057《建筑物防雷设计规范》； 3)GB31／T316—2004《城市环境照明规范》； 4)GBJl33—90《民用建筑照明设计标准》； 5)JGG／T16—921《民用建筑电气设计规范》； 6)GBJ１6—87《建筑设计防火规范》； 7)《中华人民共和国可再生能源法》； 8)国家发展改革委《可再生能源发电有关管理规定》； 二、建设地址资源简述 2.1日照资源 我国属世界上太阳能资源丰富的国家之一，全年辐射总量在917～2333kWh/㎡年之间。全国总面积2/3 以上地区年日照时数大于2000 小时。 我国的太阳能资源按日照时间和太阳能辐射量的大小，全国大致上可分为五类地区： 一类地区: 全年日照时数达到3200～3300小时的地区，主要包括青藏高原、甘肃省北部、宁夏北部和新疆南部等地。 二类地区: 全年日照时数达到3000～3200小时的地区，主要包括河北省西北部、
光伏组件安装作业指导书 编制： 审核： 批准： 2014年10月7日 目录 1. 工程概况 2.编制依据
3.施工管理目标 4. 施工准备 5.组件安装 6.质量保证措施 7.施工安全文明管理措施 一、工程概况 本工程是25.245MWp太阳能发电项目,所发电并网时要求高，保证设备质量特别重要，无论是在建设安装质量上还是工程进度及其他要求都必须做到最好。必须使系统具备足够的强度、刚度和使用可靠性，达到排列美观的设计效果，最后在工程规定的工期内一次性通过验收。
二、编制依据 1．《低压配电设计规范》GB50054-95 2．《建筑结构荷载规范》（GBJ50009－2001） 3．设计院设计蓝图的相关要求 4．我国现行光伏行业相关的施工验收规范和操作规程 三、施工管理目标 1．质量目标 组件无破损，一次验收合格率达100%。 2. 安全目标 确保无重大安全事故发生，轻伤频率控制在1‰以内。 四、施工准备 (一)、技术准备 1．认真审核、熟悉施工图纸，了解组件的排列分别。 2．对施工班组进行有针对性的技术、安全交底。防止组件破裂为重点防范内容。3．根据工程实际情况划分作业区域，合理调配作业人员。 (二)、安装前准备 1. 组件外观检查。 在视觉直观下，组件应平整，周边无开胶、裂纹等缺陷。 2. 支架已调整不存在高、低或波浪型的起伏，直线度良好。 3. 装配使用的卡钳已到位，满足组件安装使用。 (三)、劳动力计划 根据作业面积分部特点人员计划安排如下： 五、组件安装
由于薄膜式太阳能电池板易碎的特性，组件在搬运、摆放、紧固螺丝时均要轻拿轻放，严防磕碰。 1. 组件安装前应复查支架的平整度，若目测发现有明显的高差，严禁进行安装。须经专业 人员调整后报验合格才能进行安装。 2．组件开箱前，先检查组件箱体外包装，确认外包装纸箱无破损后再进行开箱。如外包装有损坏，则从破损处打开。打开后须认真检查，确认组件是否存在破损现象，如发现破损及时向相关人员汇报，并停止继续开箱。 3．在破除外包装时，应避免刀片划伤组件外层的保护膜。开箱后包装垃圾集中放置，避免环境污染。 4．测量太阳能电池板在阳光下的开路电压，电池板输出端与标识正、负值应吻合。 5.组件的倒运装卸必须轻拿轻放，尽量减少箱体在运输过程中的震动、摇摆等不利因素， 且晃动幅度﹤±2°。 6.安装过程中组件要轻拿轻放，搬动时严禁组件直接与地面接触，防止硬物对组件造成点 损伤的隐患。组件确需依靠或平放时不得超过2块。 7.组件安装过程中，安装人员严禁依靠、抓扶C型钢，避免C型钢产生变形对组件造成应 力损伤。 8.组件的安装顺序应由下至上，依次安装。下排组件安装完成后，上排组件在安装时应与 定位块保持一定距离，避免在安装后，取出定位块时损伤组件。 9.组件安装完成后应进行自检，看组件有无裂纹、层次不齐、防滑垫片卷边、上、下超出 卡钳或达安装要求的其它问题，并及时整改。 10.安装组件搭设的平台一定要稳固，防止颤动、跌滑。 11. 按照图纸要求安装每组组件数量，不得随意更改。 六、质量保证措施 牢固树立：质量第一的工作思想，要求每一道工序、每一个部位都必须是上道工序为下道工序提供精品，把质量责任分解到各个岗位、各个环节，凡事有章可循，有据可查。通过全方位、全过程的质量动态管理来保证质量。并按照ISO9000系列标准建立起有效的质量保证体系，并制定了相应的质量管理制度，最大限度地发挥每个部门、每个岗位和每个人的作用。 七、施工安全文明管理措施 1、安全管理保证制度 1.1 安全教育制度
马尔代夫5kW光伏离网系统设计 一、工程概述 1、工程名称 马尔代夫5kW光伏离网系统设计 2、地理位置 位于赤道附近，东经73度，北纬4度左右，具有明显的热带气候特征，无四季之分。年降水量1900毫米，年平均气温28℃。 3、气象资料
二、方案设计 （一）用户负载信息 冰箱的耗能根据冰箱的使用模式和开关冰箱门的频率有关，目前普通冰箱的日耗电大约1度左右，这里选取耗电为度。 （二）系统方案设计 根据用户要求，本方案为光伏离网系统
本系统是一个离网系统，其原理如下图所示： 1、蓄电池组的设计 在系统中储能主要靠铅酸蓄电池，蓄电池的容量利用下下面公式计算： 其中：C：蓄电池容量[kWh] D：最长无日照间用电时[h] F：蓄电池放电效率的修正系数（通常取） Po：平均负荷容量[kW] L：蓄电池的维修保养率（通常取 U：蓄电池的放电深度（通常取 Ka：包括逆变器等交流回路的损失率（通常取，如逆变器效率高可取） 所以此处的蓄电池的容量应该为： C=×3×（××）= 由于系统设计的参考连续阴雨天数为2天，所以蓄电池放点深度
选择为。 根据伊朗的电力情况，户用电压为220V，蓄电池电压选择为24V，蓄电池组由12V的蓄电池串并而成，所以每串需要2块蓄电池串起来达到24V。选用10块单体为12V150Ah的蓄电池，总共5串进行并联，蓄电池总容量为1500Ah，即36KWh。电池型号选择双登的6-GFM-150。 2、太阳能电池板方阵的设计 电池板倾角的计算 为了保证系统有足够高的效率，电池板必须按一定的倾角安装。因此有必要先计算不同倾角对效率的影响，这个影响可以用在太阳能电池板面上的日平均辐照强度来量化，辐照强度越大则电池板的效率越高。下表是在不同倾角时斜面上的辐照强度的逐月变化对照表： 逐月辐照强度随倾角变化规律
前言 太阳能光伏发电是新能源和可再生能源的重要组成部分，由于它集开发利用绿色可再生能源、改善生态环境、改善人民生活条件于一体，被认为是当今世界上最有发展前景的新能源技术，因而越来越受到人们的青睐。随着世界光伏市场需求持续高速增长、我国《可再生能源法》的颁布实施以及我国光伏企业在国际光伏市场上举足轻重的良好表现，我国光伏技术应用呈现了前所未有的快速增长的态势并表现出强大的生命力。它的广泛应用是保护生态环境、走经济社会可持续发展的必由之路。 太阳能发电的利用通常有两种方式，一种是将太阳能发电系统所发出的电力输送到电网中供给其他负载使用，而在需要用电的时候则从电网中获取电能，称谓并网发电方式。另一种是依靠蓄电池来进行能量存储的所谓独立发电方式，它主要用于因架设线路困难市电无法到达的场合，应用十分广泛。
1.项目概况 1.1项目背景及意义 本项目拟先设计一个独立系统，安装在客户工厂的屋顶上，用于演示光伏阵列采取跟踪模式和固定模式时发电的情况，待客户参考后再设计一套发电量更大的系统，向工厂提供生产生活用电。本系统建成后将为客户产品做出很好的宣传，系统会直观的显示采用跟踪系统后发电总量的提升情况。 1.2光伏发电系统的要求 因本系统仅是一个参考项目，所以这里就只设计一个2.88kWp的小型系统，平均每天发电5.5kWh,可供一个1kW的负载工作5.5小时。 2.系统方案 2.1现场资源和环境条件 江阴市位于北纬31°40’34”至31°57’36”，东经119°至120°34’30”。气候为亚热带北纬湿润季风区，冬季干冷多晴，夏季湿热雷雨。年降水量1041.6毫米，年平均气温15.2℃。具有气候温和、雨量充沛、四季分明等特点。其中4月-10月平均温度在10℃以上，最冷为1月份，平均温度2.5℃；最热月7月份，平均温度27.6℃。
太阳能系统施工方案 一、概况 本项目位于三亚市海棠湾中部,建设用地西至林旺北路( 18m宽,城市次干道,已建)、东至规划市政道路、南至龙江路(7m宽,城市支路,已建)、北至海棠湾水系。项目规划用地面积230742.93m2 (约346亩) 总建筑面积为201693.49m2.一期建筑面积为15338.7m2，.其中地上建筑面积143810.11m2.地下建筑面积9578.59m2 ;二期建筑面积为48304.79m2.项目一期为本次建设内容,二期为远期发展预留。一期建设地上建筑包括教学楼(小学、初中、高中、中外合作办学) .地下建筑为设备用房和停车库,校内其它配套设施主要为1个400米环形塑胶跑道运动场及看台, 2个200米环形塑胶跑道运动场、看台、室外游泳池及看台。篮球场、排球场、羽毛球场等。二 期预留建设主要包括幼儿园、教学楼,宿舍、食堂及学习配套商业。太阳能系统用于各栋宿 舍。 二、太阳能热水设备及管道安装 1、范围 本工艺标准适用于民用普通平板直管式太阳能热水器及管道安装。 2、施工准备 2.1 材料要求： 2.1.1 太阳能热水器的类型应符合设计要求。成品应有出产合格证。 2.1.2 集热器的材料要求： 2.1.2.1 透明罩要求对短波太阳辐射的透过率高，对长波热辐射的反射和吸收率高，耐气候 性、耐久、耐热性好，质轻并有一定强度。宜采用3～5mm厚的含铁量少的钢化玻璃。 2.1.2.2 集热板和集热管表面应为黑色涂料，应具有耐气候性，附着力大，强度高。 2.1.2.3 集热管要求导热系数高，内壁光滑，水流摩阻小，不易锈蚀，不污染水质，强度高，耐久性好，易加工的材料，宜采用铜管和不锈钢管；一般采用镀锌碳素钢管或合金铝管。筒 式集热器可采用厚度2～3mm的塑料管（硬聚氯乙烯）等。 2.1.2.4 集热板应有良好的导热性和耐久性，不易锈蚀，宜采用铝合金板，铝板、不锈钢 板或经防腐处理的钢板。 2.1.2.5 集热器应有保温层和外壳，保温层可采用矿棉、玻璃棉、泡沫塑料等，外壳可采用 木材、钢板、玻璃钢等。 2.2 主要机具： 2.2.1 机械：垂直吊运机、套丝机、砂轮锯、电锤、电钻、电焊机、电动试压泵等。 2.2.2 工具：套丝板、管钳、活扳手、钢锯、压力钳、手锤、煨弯器、电气焊工具等。 2.2.3 其它用具：钢卷尺、盒尺、直角尺、水平尺、线坠、量角器等。

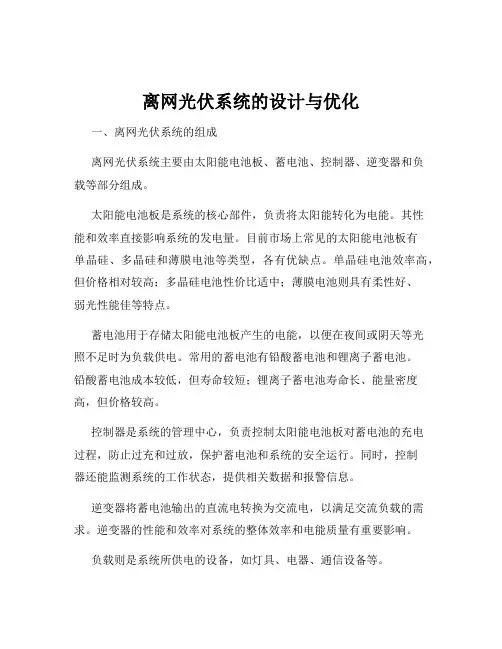

光伏离网系统典型设计 当今世界上还有很大一部分人生活在缺电或无电的世界中，他们居住在贫困或偏远地区，远离发电厂和公共电网，因为没有电，无法享受到现代文明给生活带来的信息和便利。光伏离网发电系统是一种独立自给的可再生新能源供电系统，可以解决他们的基本用电问题。 典型光伏离网发电系统主要由太阳能组件，支架，太阳能控制器，离网逆变器，蓄电池，配电箱等六部分组成，太阳能组件接入到太阳能控制器后，首先满足用户负载使用，之后将多余的电量存储于蓄电池中，以备夜间及阴雨天使用，当蓄电池没电，大部分逆变器还可以支持市电输入（或者柴油发电机）作为补充能源给负载供电。 光伏离网系统的设计不同于并网发电系统，需要考虑用户的负载大小，日用电量，当地的气候条件等因素，根据客户的实际需求选择不同设计方案，相对较为复杂，为了保证离网系统能够可靠工作，做好前期的客户需求调查是非常有必要的。光伏离网系统的设计，主要包含逆变器的选型，组件容量的设计和蓄电池容量的设计： 一．逆变器选型：根据用户负载大小和类型确定逆变器功率 逆变器功率大小的选择一般要不小于负载总功率，但是考虑到逆变器的使用寿命和后续扩容，建议逆变器功率需要考虑留有一定的裕量，一般为负载功率的1.2~1.5倍，另外，如果负载包含有类似于冰箱，空调，水泵，抽油烟机等带电动机的感性负载（电动机的启动功率是额定功率的3~5倍），需要把负
载的启动功率考虑进来，即负载的启动功率要小于逆变器的最大冲击功率。以下是逆变器的功率选择的计算公式，供设计时参考。 二．组件容量确定：根据用户日用电量和光照强度确定组件容量 光伏组件白天发的电一部分供给负载使用，剩下部分给蓄电池充电，到了晚上或者太阳辐射不足情况下，储存在蓄电池的电将放电给负载使用，由此可见，在没有市电/或者柴油机作为补充能源情况下，负载的所耗电全部来自光伏组件白天所产生的电，考虑到不同季节，不同地区的光照强度会有差异，为了保证系统的可靠运行，光伏板的容量设计应该在光照最差的季节也能满足需求，以下是光伏板的容量计算公式： 三．蓄电池容量确定：根据夜晚用电量或者后备时间确定电池容量 光伏离网系统的蓄电池主要用于储能，保证在太阳辐射不足时负载还能够正常工作。对于有重要负载的光伏离网系统，蓄电池容量的设计需要考虑当地的最长阴雨天数。普通的光伏离网系统负载供电要求不高，考虑到系统成本原因，可以不考虑阴雨天数，只要根据实际的光照强度来调整负载的使用。另外，大部分光伏离网系统选用铅酸电池，一般取铅酸电池的放电深度为0.5-0.7，蓄电池容量的设计可以参考以下公式： 四．10kVA光伏离网系统典型设计方案
5kWp光伏太阳能离网发电系统 设 计 方 案
目录 一、光伏太阳能离网发电系统简介 (2) 二、项目地参数 (2) 三、相关规范和标准 (5) 四、系统组成与原理 (6) 五、设计过程 (8) 1、方案简介 (8) 2、用户信息 (8) 3、蓄电池设计选型 (8) 4、组件设计选型 (12) 5、离网逆变器设计选型 (16) 6、控制器设计选型 (18) 7、交直流断路器 (21) 8、电缆设计选型 (23) 9、方阵支架 (23) 10、配电室设计 (23) 11、接地及防雷 (23) 12、数据采集检测系统 (24) 六、仿真软件模拟设计 (25) 七、设备配置清单及详细参数 (31) 八、系统建设及施工 (31) 九、系统安装及调试 (32) 十、工程预算投资分析报告 (36) 十二、运行及维护注意事项 (38) 十三、设计图纸 (41)
5kWp光伏太阳能离网发电系统配置方案 一、光伏太阳能离网发电系统简介 独立光伏电站是独立光伏系统中规模较大的应用。它的主要特点就是集中供电，如在一个十几户的村庄就可建立光伏电站来利用太阳能，当然这是在该村庄地理位置较偏远，无法直接利用电力公司电能的情况下，所能用到的方法。用这种方式供电便于统一管理和维护。而户用系统是采用分散供电的方式提供电能，如果要在该村庄安装户用光伏系统，这样每一户都得需这么一套光伏系统，它比起独立光伏电站来，所需的元器件规格要小，控制器、逆变器和蓄电池及负载都比较小，但是独立光伏电站和户用光伏系统基本结构是完全一致的。 太阳能光伏建筑一体化（Building Integrated Photovoltaic——BIPV）是应用太阳能发电 的一种新形式，简单的讲就是将太阳能发电系统和建筑的围护结构外表面如建筑幕墙、屋顶等有机的结合成一个整体结构，不但具有围护结构的功能，同时又能产生电能供本建筑及周围用电负载使用。还可通过建筑物输电线路离网发电，向电网提供电能。太阳能光伏方阵与建筑的结合由于不占用额外的地面空间，是光伏发电系统在城市中广泛应用的最佳安装方式，因而备受关注。 二、项目地参数 图片来自Google地球 1、项目地点：江苏省泰州市XX区XX镇； 2、经度：120°12’ ，纬度：32°23’； 3、平均海拔高度：7m；
1概述 1.1设计依据 1.1.2设计范围 本工程光伏并网发电系统，一期工程规模10MW，本工程设计范围为（1）新建110KV升压站一座 （2）相关电器计算分析，提出有关电器设备参数要求 （3）相关系统继电保护、通信及调度自动化设计 2.电力系统概述 3..1.电气主接线 本期工程建设容量为20MWp，本期光伏电站接入110KV系统，光伏电站设110KV、35KV集电线路回，经一台升压变电站接入电站内110KV变电站，SVG容量为10Mvar 3.1.3.1 110KV升压站主接线设计 本期110KV升压站设计采用1台20MWa/110KV升压变压器，1回110KV出线。 3.1.3.2 光伏方阵接线设计 1概述；1.1设计依据；1.1.11遵循的主要设计规范、规程、规定等：；1)《变电所总布置设计技术规程》（DL/T205；2)《35kV-110kV无人值班变电
所设计规程；3)《3kV～110kV高压配电装置设计规范》(；4)《35-110KV 变电站设计规范》(GB20；5)《继电保护和安全自动装置技术规范》（GB14； 6)《电力装置的继电保护和自动装置设计 1 概述 1.1设计依据 1.1.11遵循的主要设计规范、规程、规定等： 1)《变电所总布置设计技术规程》（DL/T2056-1996）； 2)《35kV-110kV无人值班变电所设计规程》（DL/T5103-1999）； 3)《3kV～110kV高压配电装置设计规范》(GB20060-92)； 4)《35-110KV变电站设计规范》(GB20059-92)； 5)《继电保护和安全自动装置技术规范》（GB14285-93）； 6)《电力装置的继电保护和自动装置设计规范》（GB20062-92）； 7)《交流电气装置过电压保护和绝缘配合》； 8)《微机线路保护装置通用技术规程》(GB/T15145-94)； 9)《电测量仪表装置设计规程》(DJ9-87)； 10) 其它相关的国家规程、规范及法律法规。
屋顶分布式光伏电站 施工方案
第一章、编制说明 第一节、编制目的 本施工组织设计是光伏发电项目第一阶段提供较为完整的纲领性文件，我们将依据设计图纸和现场施工条件编制可操作的施工组织设计，以其用来指导工程施工与管理，确保优质、高效、安全文明地完成工程施工任务。 第二节、编制说明 1、本项目位于XXXX，不管在经济和文化上都有着自己深厚的基础和强劲的发展势头，各项基础设施已日臻完善。 拟建的光伏发电项目将改善城市及当地环境，提高城市品位将起到重要的作用。 2、严格按照国家及地方管理的有关规定，对施工现场进行管理，建立人员档案制度。 3、严格按照国家质量标准和有关规定组织施工，实施本项目的质量体系工作。 4、针对本工程的特点，结合、在工程建设施工中所积累的实践经验和在以往同类型工程施工成功经验，本着实事求是的科学态度，编制本工程的施工组织设计。 第三节、编制依据： 1、依据该项目设计图。 2、国家及地方现行的施工验收规范、规程、标准、规定等； 《太阳光伏电源系统安装工程施工及验收技术规范》 《陆地用太阳电池组件总规范》 《低压成套开关设备基本试验方法》
《低压成套开关设备》 《系统接地的型式及安全技术要求》 《低压电器基本试验方法》 《钢结构设计规范》 《中华人民共和国工程建设标准强制性条文》（电力工程部分） 《电气装置安装工程电气设备交接试验标准》 《电气装置安装工程电缆线路施工及验收规范》 《电气装置安装工程接地装置施工及验收规范》 《建筑电气工程施工质量验收规范》 第二章、工程概况 第一节、工程总体概况 1、地理条件： 该项目位于XXXX市，交通便利、地势平坦，现场布置条件好，适宜施工。 2、建设条件： （1）丰富的太阳光照资源，保证很高的发电量； （2）便利的交通、运输条件和生活条件，为施工提供充足的运输工具； （3）建设点场地开阔、平坦，非常符合建设光伏电站； 3、工程内容： 本项目屋顶有效面积60m2，采用260Wp光伏组件24块组成，共计建设6.44KWp屋顶分布式光伏发电系统。系统采用1台6KW光伏逆变器将直流电变为220V交流电，接入220V线路送入户业主原有室内进户配电箱，再经由220V线路与业主室内低压配电网进行连接，送入电网。 第二节、项目总工期
10MW光伏电站设计方案 10兆瓦的太阳能并网发电系统，推荐采用分块发电、集中并网方案，将系统分成10个1兆瓦的光伏并网发电单元，分别经过0.4KV/35KV变压配电装置并入电网，最终实现将整个光伏并网系统接入35KV中压交流电网进行并网发电的方案。 本系统按照10个1兆瓦的光伏并网发电单元进行设计，并且每个1兆瓦发电单元采用4台250KW并网逆变器的方案。每个光伏并网发电单元的电池组件采用串并联的方式组成多个太阳能电池阵列，太阳能电池阵列输入光伏方阵防雷汇流箱后接入直流配电柜，然后经光伏并网逆变器和交流防雷配电柜并入0.4KV/35KV变压配电装置。 (一)太阳能电池阵列设计 1、太阳能光伏组件选型 (1)单晶硅光伏组件与多晶硅光伏组件的比较 单晶硅太阳能光伏组件具有电池转换效率高，商业化电池的转换效率在15%左右，其稳定性好，同等容量太阳能电池组件所占面积小，但是成本较高，每瓦售价约36-40元。 多晶硅太阳能光伏组件生产效率高，转换效率略低于单晶硅，商业化电池的转换效率在13%-15%，在寿命期内有一定的效率衰减，但成本较低，每瓦售价约34-36元。 两种组件使用寿命均能达到25年，其功率衰减均小于15%。 (2)根据性价比本方案推荐采用165WP太阳能光伏组件。 2、并网光伏系统效率计算 并网光伏发电系统的总效率由光伏阵列的效率、逆变器效率、交流并网等三部分组成。 (1)光伏阵列效率η1：光伏阵列在1000W/㎡太阳辐射强度下，实际的直流输出功率与
标称功率之比。光伏阵列在能量转换过程中的损失包括：组件的匹配损失、表面尘埃遮挡损失、不可利用的太阳辐射损失、温度影响、最大功率点跟踪精度、及直流线路损失等，取效率85%计算。 (2)逆变器转换效率η2：逆变器输出的交流电功率与直流输入功率之比，取逆变器效率95%计算。 (3)交流并网效率η3：从逆变器输出至高压电网的传输效率，其中主要是升压变压器的效率，取变压器效率95%计算。 (4)系统总效率为：η总=η1×η2×η3=85%×95%×95%=77% 3、倾斜面光伏阵列表面的太阳能辐射量计算 从气象站得到的资料，均为水平面上的太阳能辐射量，需要换算成光伏阵列倾斜面的辐射量才能进行发电量的计算。 对于某一倾角固定安装的光伏阵列，所接受的太阳辐射能与倾角有关，较简便的辐射量计算经验公式为： Rβ=S×[sin(α+β)/sinα]+D 式中： Rβ--倾斜光伏阵列面上的太阳能总辐射量 S--水平面上太阳直接辐射量 D--散射辐射量 α--中午时分的太阳高度角 β--光伏阵列倾角 根据当地气象局提供的太阳能辐射数据，按上述公式计算不同倾斜面的太阳辐射量，具体数据见下表：
光伏电站施工方案(专业版) NO TABLE OF CONTENTS ENTRIES FOUND.：检验支架安装合格后，安装光伏板。 1、电池组件倒运布料，准备配件及安装工具 2、先安装最高排光伏版：首先根据图纸位置安装四个已打孔的橡胶垫片，加底部夹片，安装最高排第一个光伏版按设计图纸定位，最高处拉横向、立向基准线，作为光伏版的横向基准；光伏板靠近支架外侧一端穿入顶部盖片，紧固螺栓。内侧盖片在安装第二片光伏板之后安装，并紧固螺栓。依次安装其他光伏板。 3、安装中间一排光伏版，方法同上。 4、安装最下排光伏版，方法同上。 5、复测平整度、边缘高差等，调整至符合质量要求。 6、安装完毕后，安装长、短立柱最后的固定螺栓。 注意事项：轻拿轻放；注意磕碰；光伏版可能已经因日照带电，注意两端线端不要连接，造成触电或者损坏光伏板。 八、接地镀锌扁铁： 九、电器： 1、电池组件安装 1.1安装流程 电池组件安装施工流程框图见图1.1.1。 图1.1.1 电池组件安装施工流程框图 1.2施工方案 （1）电池组件倒运布料及开箱验收
将电池组件倒运至施工子方阵内，并按照事先算好的数量整齐布放在各施工区域内。每个子方阵电池组件安装前要对组件开箱验收。施工队开箱前通知项目部，由项目部通知监理、业主及厂家等进行验收，并做好验收记录。 （2）电池组件安装 电池组件安装前，要对支架进行复查，主要检查横梁的水平等，防止支架水平、高程等变化从而影响组件安装质量。 多晶硅光伏组件的安装宜从下向上安装，具体施工步骤如下： ●根据电池组件安装图纸，用盒尺测量出第一排（最下面一排）电池组件上边缘所在位置，在阵列两端的支架上定点，拉工程线。 ●安装第一块电池组件。以从左向右安装为例，电池板上缘以施工线为基准，左边缘尽量往左侧靠，为右侧所有组件留出一定的调整余量，以防安装右侧最后一块电池组件时因间隔不够导致无法安装。位置调整完毕后，安装四周压块，紧固螺丝。 ●安装第二块及其余电池组件。因压块自身间隙为20mm，所以不需要可以关注电池组件间的间隙大小，只需要紧靠压块安装即可。 ●下方第一排安装完成后，安装第二排。此时可不用施工线，以已安装完成的电池组件上边缘为基准进行安装。安装时注意组件需要对角及边缘平齐。完成后，依次安装剩余两排的电池组件。 每个电池组件背面有一个接线盒及接线盒引出的正负极线，安装时应注意这两条线不要被压在光伏支架与电池组件间。正负极线两端的连接器需要悬空，绝不可以触碰光伏支架或其他金属体。 组件要按照厂家编好的子阵号进行安装，严禁混用。 （3）组件串联及接地 按照设计图纸要求确定串联数量、串联路径。要求光伏组件之间接插件互相连接紧固。接线时应注意勿将正负极接反，保证接线正确。每串电池板连接完毕后，应检查电池板串联开路电压是否正确，连接无误后断开一块电池板的接线，保证后续工序的安全操作。 组件接地通过组件接地孔、导线与接地体良好连接。在需要更多接地孔时候，按照组件生产商要求在相应位置打孔。 （4）电池组件安装验收 组件安装完成，由作业人员自检后，再经各工区施工队技术员复检，最后由项目部质检人员终检。项目部终检合格后报监理验收。
离网光伏系统设计方案 Modified by JACK on the afternoon of December 26, 2020
太 阳 光 伏 系 统 设 计 方 案 南京格瑞能源科技有限公司
一总体方案描述 面对化石燃料的逐渐枯竭和人类生态环境的日益恶化，在能源供应方面必须走可持续发展的道路，逐渐改变能源消费结构，大力开发利用以太阳能为代表的可再生能源，已逐步成为人们的共识。由于太阳能发电具有节能、环保，安装使用方便，一次投资，长期受益等特点，目前广泛应用在别墅群、旅游渡假村、草原牧区、偏远山村、高山海岛等。 采用210W单晶太阳电池组件组成太阳电池阵列，太阳能阵列把光能转换为电能，太阳电池阵列通过防雷汇流箱后，进线通过防雷处理进入光伏控制器,充电控制器作过充、灯控制进入蓄电池组，逆变器把蓄电池逆变为AC220V频率（50Hz±2%）交流电且和市电形成互补，通过AC220V交流配电柜输出配电和后级防雷保护处理后,共462盏LED等照明灯使用。 太阳能电池板总共需安装占地面积约120平方米左右，可分别安装在屋顶相应的朝南位置，电池板支架采用全铝结构，具体方案在图纸深化设计中体现。万泽大厦位于：E（东经）119°58′N（北纬）31°48′光伏组件安装倾角确定为32° 发电系统包括太阳能电池板、组件支架、防雷汇流箱、蓄电池组，控制器，逆变器及配电箱其附件。 二系统介绍 本系统的主要目的是给照明设备供电，采用LED灯后地下车库照明负载总功率为5544W，车道、车位共采用462盏 12W的LED灯管，负载需要电压为交流220V，负载每天工作8小时。根据电量平衡原理，需要太阳电池方阵功率为：11340Wp，方阵支架的倾角为32°，组件排列方式为6行9列。太阳能电池方阵占地面积：120㎡。系统设计2个阴雨能正常工作，蓄电池配置容量为：180Ah/DC220V。蓄电池，控制器，逆变器，以及输出控制柜安装在空置房内。
太阳能光伏照明控制系统的硬件电路项 目设计方案 1.1概述 传统的化石能源资源日益枯竭，严重的环境污染制约了世界经济的可持续发展。能 源的需求有增无减，能源资源已成为重要的战略物资，化石能源储量的有限性是发展可 再生能源的主要因素之一。根据世界能源权威机构的分析，按照目前已经探明的化石能 源储量以及开采速度来计算，全球石油剩余可采年限仅有 41年，其年占世界能源总消 耗量的40.5%,国内剩余可开采年限为15年；天然气剩余可采年限61.9年，其年占世 界能源总消耗量的24.1%，国内剩余可开采年限30年；煤炭剩余可采年限230年，其 年占世界能源总消耗量的25.2%，国内剩余可开采年限81年；铀剩余可采年限71年, 其年占世界能源总消耗量的 7.6%，国内剩余可开采年限为50年。 太阳能利用和光伏发电是最有发展前景的可再生能源，因此，世界各国都把太阳能 光伏发电的商业化开发和利用作为重要的发展方向，制定了相应的导向政策。在光伏发 电的历史上，最早规模化推广的是日本，而后是德国，再发展到现在大力推广的包括美 国、西班牙、意大利、挪威、澳大利亚、韩国、印度等超过 40个国家与地区，如日本 “新阳光计划”、欧盟“可再生能源白皮书”，以及美国国家光伏发展计划、百万太阳能 屋顶计划、光伏先锋计划等的相继推出，成为近年来推动太阳能光伏发电产业的主要动 力。根据欧盟的预测：到2030年太阳能发电将占总能耗10%以上，到2050年太阳能发 电将占总能耗20% 1.2光伏照明系统的结构 光伏照明系统主要由五大部分组成，即太阳能电池、蓄电池、控制器、照明电路、 负载，如下图1-1所示。 在系统中，控制器是整个系统的核心。它控制蓄电池的充电及蓄电池对负载的供电, 对蓄电池性能、使用寿命有非常大的影响。目前，光伏系统主要由于控制器控制蓄电池 充电方式不合理，降低了蓄电池寿命而导致整个系统可靠性不高，因此，在控制器的设 计中采用什么样的充电 图1- 1光伏系统组成框图
光伏电站施工方案NO TABLE OF CONTENTS ENTRIES FOUND.：检验支架安装合格后，安装光伏板。 1、电池组件倒运布料，准备配件及安装工具 2、先安装最高排光伏版：首先根据图纸位置安装四个已打孔的橡胶垫片，加底部夹片，安装最高排第一个光伏版按设计图纸定位，最高处拉横向、立向基准线，作为光伏版的横向基准；光伏板靠近支架外侧一端穿入顶部盖片，紧固螺栓。内侧盖片在安装第二片光伏板之后安装，并紧固螺栓。依次安装其他光伏板。 3、安装中间一排光伏版，方法同上。 4、安装最下排光伏版，方法同上。 5、复测平整度、边缘高差等，调整至符合质量要求。 6、安装完毕后，安装长、短立柱最后的固定螺栓。 注意事项：轻拿轻放；注意磕碰；光伏版可能已经因日照带电，注意两端线端不要连接，造成触电或者损坏光伏板。 八、接地镀锌扁铁： 九、电器： 1、电池组件安装 1.1安装流程 电池组件安装施工流程框图见图1.1.1。
图1.1.1 电池组件安装施工流程框图 1.2施工方案 （1）电池组件倒运布料及开箱验收 将电池组件倒运至施工子方阵内，并按照事先算好的数量整齐布放在各施工区域内。每个子方阵电池组件安装前要对组件开箱验收。施工队开箱前通知项目部，由项目部通知监理、业主及厂家等进行验收，并做好验收记录。 （2）电池组件安装 电池组件安装前，要对支架进行复查，主要检查横梁的水平等，防止支架水平、高程等变化从而影响组件安装质量。 多晶硅光伏组件的安装宜从下向上安装，具体施工步骤如下： ●根据电池组件安装图纸，用盒尺测量出第一排（最下面一排）电池组件上边缘所在位置，在阵列两端的支架上定点，拉工程线。 ●安装第一块电池组件。以从左向右安装为例，电池板上缘以施工线为基准，左边缘尽量往左侧靠，为右侧所有组件留出一定的调整余量，以防安装右侧最后一块电池组件时因间隔不够导致无法安装。位置调整完毕后，安装四周压块，紧固螺丝。 ●安装第二块及其余电池组件。因压块自身间隙为20mm，所以不需要可以关注电池组件间的间隙大小，只需要紧靠压块安装即可。 ●下方第一排安装完成后，安装第二排。此时可不用施工线，以已安装完成的电池组件上边缘为基准进行安装。安装时注意组件需要对角及边缘平齐。完成后，依次安装剩余两排的电池组件。 每个电池组件背面有一个接线盒及接线盒引出的正负极线，安装时应注意这两条线不要被压在光伏支架与电池组件间。正负极线两端的连接器需要悬空，绝不可以触碰光伏支架或其他金属体。 组件要按照厂家编好的子阵号进行安装，严禁混用。 （3）组件串联及接地
离网光伏发电系统容量设计 一．任务目标 1.掌握容量设计的步骤和思路。 2.掌握光伏发电系统的容量设计方法。 3.了解光伏发电系统容量设计考虑的相关因素。 二．任务描述 光伏发电系统容量设计主要涉及蓄电池容量、蓄电池串并联数、光伏发电系统的发电量、光伏组件串并联数的计算。本实验报告主要以两种常见的计算方法为主。计算过程中需要注意不同容量单位之间的换算。 三．任务实施 1.容量设计的步骤及思路： 光伏发电系统容量设计的主要目的是计算出系统在全年内能够可靠工作所需的太阳能电池组件和蓄电池的数量。主要步骤: 2.蓄电池容量和蓄电池组的设计： （1）基本计算方法及步骤 ①将负载需要的用电量乘以根据实际情况确定的连续阴雨天数得到初步的蓄电池容量。阴雨天数的选择可参照如下：一般负载，如太阳能路灯等，可根据经验或需要在3-7内选取，重要
的负载。如通信、导航、医院救治等，在7-15内选取。 ②蓄电池容量除以蓄电池的允许最大放电深度。一般情况下，浅循环型蓄电池选用50%的放电深度，深循环型蓄电池选用75%的放电深度。 ③综合①②得电池容量的基本公式为 最大放电深度 连续阴雨天数 负载日平均用电量蓄电池容量?= 式中，电量的单位是h A ?，如果电量的单位是h W ?，先将h W ?折算为h A ?，折算关系如下： 系统工作电压 ） 负载日平均用电量（负载平均用电量h W ?= （2）相关因素的考虑 上 ①放电率对蓄电池容量的影响。 蓄电池的容量随着放电率的改变而改变，这样会对容量设计产生影响。计算光伏发电系统的实际平均放电率。 最大放电深度 连续阴雨天数 负载工作时间）平均放电率（?= h 负载工作功率 负载工作时间负载工作功率负载工作时间∑∑?= ②温度对蓄电池容量的影响。 蓄电池的实际容量会随着温度的变化而变化，当温度下降时，蓄电池的实际容量下降；温度升高时，蓄电池的实际容量略有升高。蓄电池的实际容量与温度的关系如图4-3所示曲线所示。
太阳光伏系统设计方案
南京格瑞能源科技有限公司． 总体方案描述一 在能源供应方面必须走可持续发面对化石燃料的逐渐枯竭和人类生态环境的日益恶化， 展的道路，逐渐改变能源消费结构，大力开发利用以太阳能为代表的可再生能源，已逐步成为人们的共识。由于太阳能发电具有节能、环保，安装使用方便，一次投资，长期受益等特点，目前广泛应用在别墅群、旅游渡假村、草原牧区、偏远山村、高山海岛等。太阳太阳能阵列把光能转换为电能，210W单晶太阳电池组件组成太阳电池阵列，采用充电控制器作过充、灯控电池阵列通过防雷汇流箱后，进线通过防雷处理进入光伏控制器,交流电且和市电形成互2%）AC220V频率（50Hz±制进入蓄电池组，逆变器把蓄电池逆变为LED等照明灯使用。共462盏,补，通过AC220V交流配电柜输出配电和后级防雷保护处理后可分别安装在屋顶相应的朝南位120平方米左右，太阳能电池板总共需安装占地面积约（东经）置，电池板支架采用全铝结构，具体方案在图纸深化设计中体现。万泽大厦位于：E °48′光伏组件安装倾角确定为3258°′N（北纬）31°119发电系统包括太阳能电池板、组件支架、防雷汇流箱、蓄电池组，控制器，逆变器及配电箱其附件。系统介绍二 灯后地下车库照明负载总功率采用LED本系统的主要目的是给照明设备供 电， 灯管的LED462盏 12W车道、为5544W，车位共采用，220V，负载需要电压为交流11340，方阵支8小时。根据电量平衡原理，需要太阳电池方阵功率为：Wp负载每天工作㎡。系统设计列。太阳能电池方阵占地面积：9120架的倾角为32°，组件排列方式为6行。蓄电池，控制器，逆变器，以180Ah/DC220V2个阴雨能正常工作，蓄电池配置容量为：及输出控制柜安装在空置房内。 本图供示意参考系统核心配置2.1 名称型号参数备注 单晶210Wp/DC96V 太阳电池组件． 180Ah/DC220V 蓄电池 智能自动控制GESM60/220 控制器DC220V/60A 汇流箱汇流箱6进一出GEHL10-S6 带市DC220V/10KW 逆变器GEII10K/220 正弦波逆变器() 电互补太阳电池组件支架 负载用电（2.2 AC220V）数量工作时间用电功率项目名称总功率
方案报审表 工程名称：山东省高青县20MWp“渔光结合”光伏发电项目编号：
山东高青县20MWp“渔光结合”光伏发电项目 光 伏 系 统 施 工 方 案 编制： 审核： 审批： 日期： 湖南省工业设备安装有限公司
目录第一章、编制说明 第二章、施工组织设计 1、编制依据 2、工程概况 3、主要施工办法 4、主要分项工程施工方案 4.1 桩基施工方案 4.2支架安装施工方案 4.3 太阳能电池板施工方案 4.4电气工程施工方案
第一章编制说明 一、编制目的 本施工组织设计是对淄博汇祥新能源有限公司赵店镇20MWp“渔光结合”光伏发电项目20MWp EPC项目施工的总体构思和部署，各分部分项工程的具体实施方案将依据公司技术管理程序，在图纸会审之后，按照本施工组织设计确定的基本原则，进一步完善细化，用以具体指导施工，确保工程顺利完成。 二、编制依据 1.相关法律、法规、规章和技术标准。 2.光伏发电工程主体设计方案。 3.主要工程量和工程投资概算。 4.主要设备及材料清单。 5.主体设备技术文件及新产品的工艺性试验资料。 6.工程施工合同及招、投标文件和已签约的与工程有关的协议。 7.施工机械清单。 8.现场情况调查资料。 三、编制原则 1.严格遵守国家、地方的技术规范、施工规程和质量评定与验收标准。 2.坚持技术先进性、科学合理性、经济适用性与实事求是相结合。 四、编制内容 1. 山东省高青县20MWp“渔光结合”光伏发电项目20MWp EPC项目。 第二章施工组织设计
一、编制依据及引用标准 《建筑设计防火规范》 GB50016 《钢结构设计规范》 GB50017 《冷弯薄壁型钢结构技术规范》 GB50018 《工程测量规范》 GB50026 《混凝土强度检验评定标准》 GB/T50107 《混凝土外加剂应用技术规范》 GB50119 《给水排水构筑物工程施工及验收规范》 GB50141 《电气装置安装工程高压电器施工及验收规范》 GB50254 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90 《电气装置安装工程母线装置施工及验收规范》 GBJ149-90 《电气装置安装工程电气设备交接试验标准》 GB50150 《火灾自动报警系统施工及验收规范》 GB50166 《电气装置安装工程电缆线路施工及验收规范》 GB50168 《电气装置安装工程接地装置施工及验收规范》 GB50169 《电气装置安装工程盘、柜及二次线路施工及验收规范》 GB50171 《电气装置安装工程蓄电池施工及验收规范》 GB50172 《电气装置安装工程 35kV及以下架空线路施工及验收规范》 GB50173 《土方与爆破工程施工及验收规范》 GB50201 《建筑地基基础工程施工质量验收规范》 GB50202 《砌体结构工程施工质量验收规范》 GB50203 《混凝土结构工程施工质量验收规范》 GB50204 《钢结构工程施工质量验收规范》 GB50205 《屋面工程质量验收规范》 GB50207 《建筑地面工程施工质量验收规范》 GB50209 《建筑装饰装修工程质量验收规范》 GB50210 《110-500kV架空线路施工及验收规范》 GB50233 《建筑给水排水及采暖工程施工质量验收规范》 GB50242 《通风与空调工程施工质量验收规范》 GB50243 《电气装置安装工程低压电器施工及验收规范》 GB50254 《自动喷水灭火系统施工及验收规范》 GB50261 《气体灭火系统施工及验收规范》 GB50263 《给水排水管道工程施工及验收规范》 GB50268 《泡沫灭火系统施工及验收规范》 GB50281 《建筑工程施工质量验收统一标准》 GB50300 《安全防范工程技术规范》 GB50348 《通用硅酸盐水泥》 GB175 《钢筋混凝土用钢》 GB1499 《安全标志及其使用导则》 GB2894 《火灾报警控制器》 GB4717 《混凝土外加剂》 GB50119 《建筑施工场界噪音排放标准》 GB12523 《电力建设安全工作规程》 DL5009 《电力建设施工质量验收及评定规程》 DLT5210.1 《继电保护和电网安全自动装置检验规程》 DLT995
太 阳 光 伏 系 统 设 计 方 案 南京格瑞能源科技有限公司
一总体方案描述 面对化石燃料的逐渐枯竭和人类生态环境的日益恶化，在能源供应方面必须走可持续发展的道路，逐渐改变能源消费结构，大力开发利用以太阳能为代表的可再生能源，已逐步成为人们的共识。由于太阳能发电具有节能、环保，安装使用方便，一次投资，长期受益等特点，目前广泛应用在别墅群、旅游渡假村、草原牧区、偏远山村、高山海岛等。 采用210W单晶太阳电池组件组成太阳电池阵列，太阳能阵列把光能转换为电能，太阳电池阵列通过防雷汇流箱后，进线通过防雷处理进入光伏控制器,充电控制器作过充、灯控制进入蓄电池组，逆变器把蓄电池逆变为AC220V频率（50Hz±2%）交流电且和市电形成互补，通过AC220V交流配电柜输出配电和后级防雷保护处理后,共462盏LED等照明灯使用。 太阳能电池板总共需安装占地面积约120平方米左右，可分别安装在屋顶相应的朝南位置，电池板支架采用全铝结构，具体方案在图纸深化设计中体现。万泽大厦位于：E（东经）119°58′N（北纬）31°48′光伏组件安装倾角确定为32° 发电系统包括太阳能电池板、组件支架、防雷汇流箱、蓄电池组，控制器，逆变器及配电箱其附件。 二系统介绍 本系统的主要目的是给照明设备供电，采用LED灯后地下车库照明负载总功率为5544W，车道、车位共采用462盏 12W的LED灯管，负载需要电压为交流220V，负载每天工作8小时。根据电量平衡原理，需要太阳电池方阵功率为：11340Wp，方阵支 架的倾角为32°，组件排列方式为6行9列。太阳能电池方阵占地面积：120㎡。系统设计2个阴雨能正常工作，蓄电池配置容量为：180Ah/DC220V。蓄电池，控制器，逆变器，以及输出控制柜安装在空置房内。 本图供示意参考 2.1系统核心配置 名称型号参数备注
