机床夹具设计 第二章 第1节 工件定位的基本原理1、2

机床夹具设计 第二章 第1节 工件定位的基本原理1、2
机床夹具设计 第二章 第1节 工件定位的基本原理1、2

图 2.2 工件自由

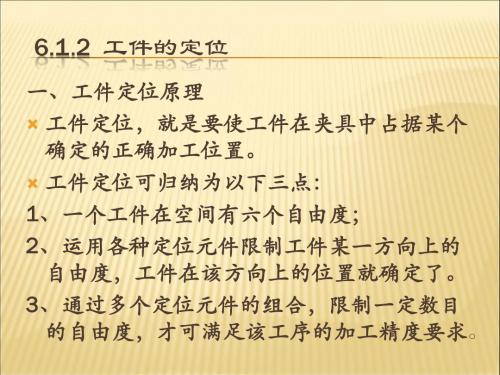

工件定位的实质就是限制工件的自由度

两个自由度,限制了

六个

用定位支承钉与工件端面接触限制

用定位销与工件槽面接触限制;

综合结果:限制了。

注意问题:

1) 定位元件限制自由度的作用表示它与工件定位面接触,

去限制自由度的作用。

六点定则1.六点定则是工件定位的基本法则,用于实际生产时,起支承作用的是一定形状的几何体,这些用来限制工件自由度的几何体就是定位元件。

化定位装置,因此不完全定位在实际生产中也广泛应用。

机床夹具设计 第二章 第2节 定位元件设计1、2

粗基准平面通常 是指经过清理的锻、铸 毛坯工件的平面。其表 面较粗糙,且有较大的 平面度误差。粗基准平 面定位的特点如右图 所示。图a所示为粗基 准平面定位点的随机 性分布特点。一个较大的粗基准平面与定位支承平面接触时,必为随机分布的三个点,定位不稳定。为了控制这三个定位点的位置,通常要采用呈点接触的定位元件,如支承钉(见图b),以获得较满意的固定定位点。 粗基准平面定位常用的定位元件有支承钉、可调支承和浮动支承。 1)支承钉 a)B型(球头)支承钉 b)C型(齿纹)支承钉 c)A型(平头)支承钉 2)可换支承钉 a)具有两种定位面的可换支承钉 b)磨损后可更换支承钉

用于批量较大的生产中,可以降低夹具成本 3)可调支承可调支承的定位点是可调整的。 a)调节支承 (JB/T8026.4-1999 ) b) 圆柱头调节承 (JB/T8026.3-1999) c) 六角头支承 (JB/T8026.1-1999) 4)可调支承 浮动支承的特点是增加与定位工件的接触点,而不发生过定位。使用浮动支承可提高工件的定位刚度。 a)摆动式浮动支承 b)移动式浮动支承 c)球形浮动支承

3、工件以精基准平面定位 工件的基准平面经切削加工后,可直接放在平面上定位。经过刮削、精铣、磨削的平面具有较小的表面粗糙度值和平面度误差,可获得较精确的定位。常用的定位元件有支承板和平头支承钉等,这类是呈面接触的定位元件。 1)支承板 a)A型光面支承板:用于垂直布置的定位场合 b)B型带斜槽支承板:用于水平布置的定位场合 2)支承钉 图所示为平头(A型)支承钉,其定位面经过磨削。A型支承钉主要规格与B型、C型支承钉相同。
