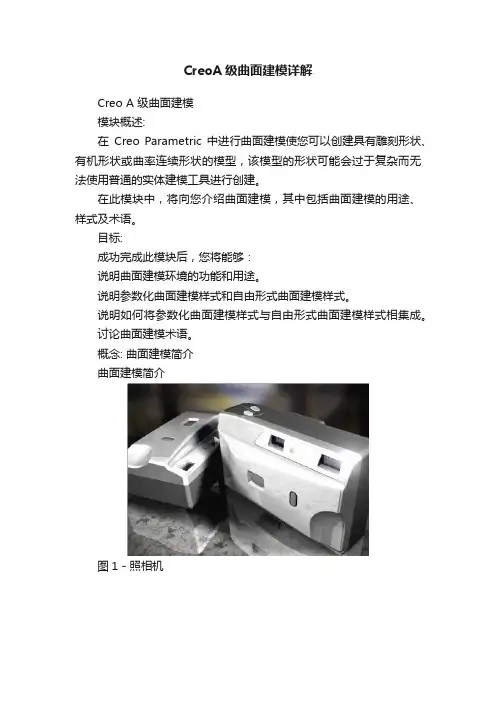

CreoA级曲面建模详解Creo A 级曲面建模模块概述:在Creo Parametric 中进行曲面建模使您可以创建具有雕刻形状、有机形状或曲率连续形状的模型，该模型的形状可能会过于复杂而无法使用普通的实体建模工具进行创建。
在此模块中，将向您介绍曲面建模，其中包括曲面建模的用途、样式及术语。
目标:成功完成此模块后，您将能够：说明曲面建模环境的功能和用途。
说明参数化曲面建模样式和自由形式曲面建模样式。
说明如何将参数化曲面建模样式与自由形式曲面建模样式相集成。
讨论曲面建模术语。
概念: 曲面建模简介曲面建模简介图1 - 照相机图2 - 水龙头图3 - 头盔图4 - 树篱修剪机这些图形展示了使用Creo Parametric 曲面建模工具开发的模型示例。
使用曲面建模可设计具有以下特性的模型：具有大曲率或双向曲率的几何形状。
流体、雕刻或有机形状。
无法使用实体特征设计的形状。
一阶或二阶连续的光滑形状。
曲面建模假定背景以下是一些需要您用到曲面建模技术的假定情形：您的同事已开发出具有产品形状的泡沫塑料模型。
您将创建与实物模型相匹配的模型。
您的公司必须创建一个发动机缸盖的数字模型。
没有可用的绘图。
所以必须创建实际铸件的一个粗略扫描。
?您收到一封电子邮件，附件中具有铸造成型手提箱的概念草绘。
开发Creo Parametric 模型。
使用具有视图和剖面的汽车后视镜绘图，创建后视镜的数字模型。
使用掌上电脑(个人数字助理) 的内部元件，您以直观的方式创建主体设计。
根据IGES 形式的可用数据设计一个玩具。
您将使用方程形式定义的剖面设计涡轮叶片。
您将设计一个产品，其外部形状已使用另一软件程序粗略概念化。
首先要在Creo Parametric 中重新创建曲面模型以定义形状，然后生成零件设计。
您要为模型制作公司设计一个掌上电脑(个人数字助理) 的Creo Parametric 模型。
该公司将使用快速成型的方法设计模型的实体原型。

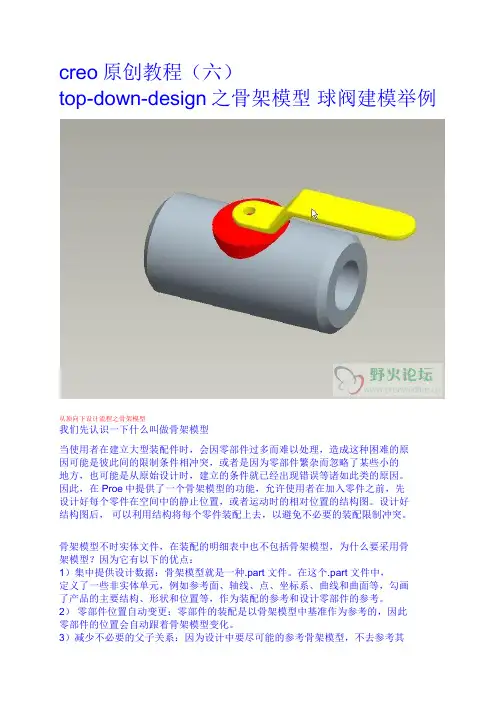

creo原创教程（六）top-down-design之骨架模型球阀建模举例从顶向下设计流程之骨架模型我们先认识一下什么叫做骨架模型当使用者在建立大型装配件时，会因零部件过多而难以处理，造成这种困难的原因可能是彼此间的限制条件相冲突，或者是因为零部件繁杂而忽略了某些小的地方，也可能是从原始设计时，建立的条件就已经出现错误等诸如此类的原因。
因此，在 Proe中提供了一个骨架模型的功能，允许使用者在加入零件之前，先设计好每个零件在空间中的静止位置，或者运动时的相对位置的结构图。
设计好结构图后，可以利用结构将每个零件装配上去，以避免不必要的装配限制冲突。
骨架模型不时实体文件，在装配的明细表中也不包括骨架模型，为什么要采用骨架模型？因为它有以下的优点：1）集中提供设计数据：骨架模型就是一种.part 文件。
在这个.part 文件中，定义了一些非实体单元，例如参考面、轴线、点、坐标系、曲线和曲面等，勾画了产品的主要结构、形状和位置等，作为装配的参考和设计零部件的参考。
2）零部件位置自动变更：零部件的装配是以骨架模型中基准作为参考的，因此零部件的位置会自动跟着骨架模型变化。
3）减少不必要的父子关系：因为设计中要尽可能的参考骨架模型，不去参考其他的零部件，所以可以减少父子关系。
4）可以任意确定零部件的装配顺序：零部件的装配是以骨架模型作为基准装配的，而不是依赖其它的零部件为装配基准的，因此可以方便的更改装配顺序。
5）改变参考控制：通过设计信息集中在骨架模型中，零部件设计以骨架作为参考，可以减少对外部参考的依赖。
骨架模型文件是一种特殊的.part 文件1）是装配中的第一个文件，并且排在默认参考基准面的前面。
2）自动被排除在工程图之外，工程图不显示骨架模型的内容。
3）可以被排除在BOM表之外。
4）没有重量属性。
默认状态下，每个装配件只能由一格骨架模型，当产品比较复杂时，一个骨架模型需要包括的信息太多，可以采用多个骨架模型相互配合分工，完成设计信息的提供和参考。

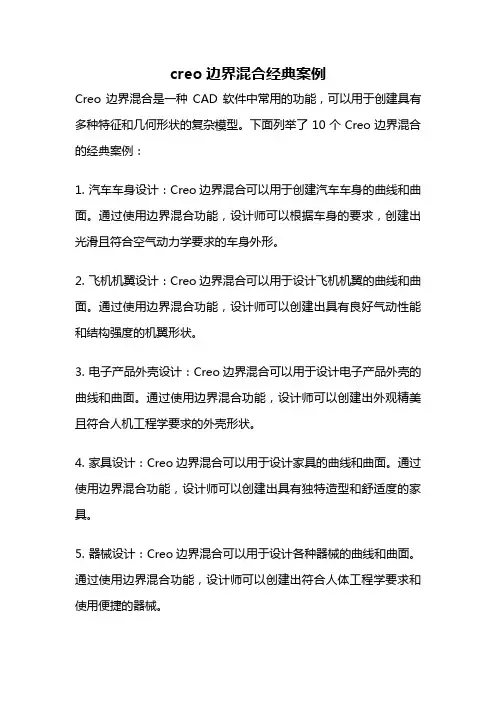

creo边界混合经典案例Creo边界混合是一种CAD软件中常用的功能，可以用于创建具有多种特征和几何形状的复杂模型。
下面列举了10个Creo边界混合的经典案例：1. 汽车车身设计：Creo边界混合可以用于创建汽车车身的曲线和曲面。
通过使用边界混合功能，设计师可以根据车身的要求，创建出光滑且符合空气动力学要求的车身外形。
2. 飞机机翼设计：Creo边界混合可以用于设计飞机机翼的曲线和曲面。
通过使用边界混合功能，设计师可以创建出具有良好气动性能和结构强度的机翼形状。
3. 电子产品外壳设计：Creo边界混合可以用于设计电子产品外壳的曲线和曲面。
通过使用边界混合功能，设计师可以创建出外观精美且符合人机工程学要求的外壳形状。
4. 家具设计：Creo边界混合可以用于设计家具的曲线和曲面。
通过使用边界混合功能，设计师可以创建出具有独特造型和舒适度的家具。
5. 器械设计：Creo边界混合可以用于设计各种器械的曲线和曲面。
通过使用边界混合功能，设计师可以创建出符合人体工程学要求和使用便捷的器械。
6. 工业设备设计：Creo边界混合可以用于设计各种工业设备的曲线和曲面。
通过使用边界混合功能，设计师可以创建出符合工艺要求和结构强度要求的设备外形。
7. 医疗器械设计：Creo边界混合可以用于设计各种医疗器械的曲线和曲面。
通过使用边界混合功能，设计师可以创建出符合人体解剖结构和操作要求的医疗器械。
8. 建筑设计：Creo边界混合可以用于设计建筑物的曲线和曲面。
通过使用边界混合功能，设计师可以创建出独特的建筑形态和美观的外观。
9. 船舶设计：Creo边界混合可以用于设计船舶的曲线和曲面。
通过使用边界混合功能，设计师可以创建出具有优良航行性能和结构强度的船舶外形。
10. 机械零件设计：Creo边界混合可以用于设计各种机械零件的曲线和曲面。
通过使用边界混合功能，设计师可以创建出符合工艺要求和机械性能要求的零件形状。
通过以上案例可以看出，Creo边界混合在各个领域的应用非常广泛，可以满足设计师对于复杂模型形状的要求，帮助他们更好地完成设计工作。

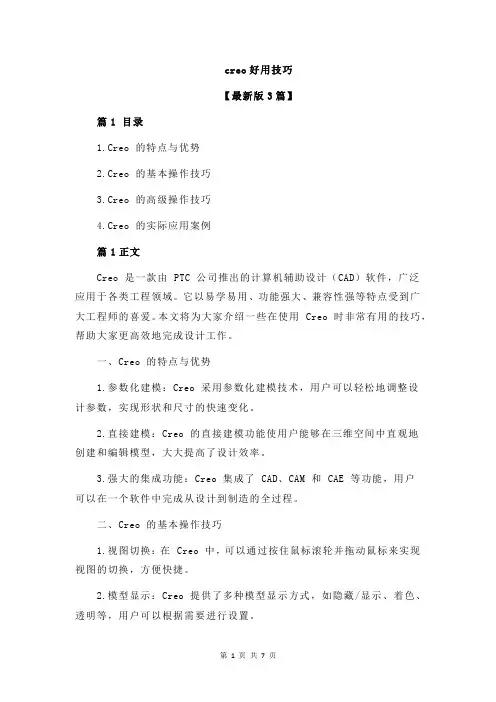

creo好用技巧【最新版3篇】篇1 目录1.Creo 的特点与优势2.Creo 的基本操作技巧3.Creo 的高级操作技巧4.Creo 的实际应用案例篇1正文Creo 是一款由 PTC 公司推出的计算机辅助设计（CAD）软件，广泛应用于各类工程领域。
它以易学易用、功能强大、兼容性强等特点受到广大工程师的喜爱。
本文将为大家介绍一些在使用 Creo 时非常有用的技巧，帮助大家更高效地完成设计工作。
一、Creo 的特点与优势1.参数化建模：Creo 采用参数化建模技术，用户可以轻松地调整设计参数，实现形状和尺寸的快速变化。
2.直接建模：Creo 的直接建模功能使用户能够在三维空间中直观地创建和编辑模型，大大提高了设计效率。
3.强大的集成功能：Creo 集成了 CAD、CAM 和 CAE 等功能，用户可以在一个软件中完成从设计到制造的全过程。
二、Creo 的基本操作技巧1.视图切换：在 Creo 中，可以通过按住鼠标滚轮并拖动鼠标来实现视图的切换，方便快捷。
2.模型显示：Creo 提供了多种模型显示方式，如隐藏/显示、着色、透明等，用户可以根据需要进行设置。
3.特征建模：Creo 的特征建模功能包括拉伸、旋转、扫描等，用户可以利用这些功能轻松创建复杂的三维模型。
三、Creo 的高级操作技巧1.曲面建模：Creo 提供了丰富的曲面建模工具，如自由曲面、扫描混合等，用户可以利用这些工具创建出优美的曲面形状。
2.零件装配：Creo 的零件装配功能使用户可以将多个零件组合成一个完整的产品模型，方便进行总体设计和分析。
3.动画制作：Creo 可以创建各种动画，如爆炸图、旋转动画等，为用户提供丰富的展示手段。
四、Creo 的实际应用案例1.机械设计：在机械设计领域，Creo 可以帮助工程师快速创建和修改三维模型，提高设计效率。
2.电子产品设计：在电子产品设计领域，Creo 可以用于绘制电路板、布局元器件等，实现从概念到产品的全过程设计。

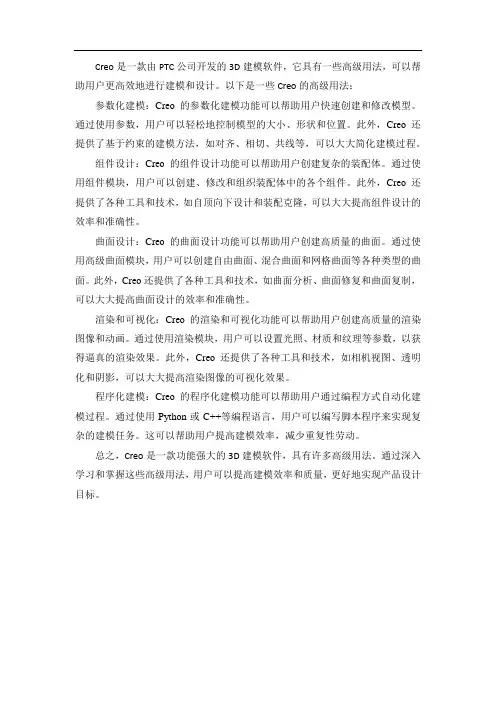

Creo是一款由PTC公司开发的3D建模软件，它具有一些高级用法，可以帮助用户更高效地进行建模和设计。
以下是一些Creo的高级用法：参数化建模：Creo的参数化建模功能可以帮助用户快速创建和修改模型。
通过使用参数，用户可以轻松地控制模型的大小、形状和位置。
此外，Creo还提供了基于约束的建模方法，如对齐、相切、共线等，可以大大简化建模过程。
组件设计：Creo的组件设计功能可以帮助用户创建复杂的装配体。
通过使用组件模块，用户可以创建、修改和组织装配体中的各个组件。
此外，Creo还提供了各种工具和技术，如自顶向下设计和装配克隆，可以大大提高组件设计的效率和准确性。
曲面设计：Creo的曲面设计功能可以帮助用户创建高质量的曲面。
通过使用高级曲面模块，用户可以创建自由曲面、混合曲面和网格曲面等各种类型的曲面。
此外，Creo还提供了各种工具和技术，如曲面分析、曲面修复和曲面复制，可以大大提高曲面设计的效率和准确性。
渲染和可视化：Creo的渲染和可视化功能可以帮助用户创建高质量的渲染图像和动画。
通过使用渲染模块，用户可以设置光照、材质和纹理等参数，以获得逼真的渲染效果。
此外，Creo还提供了各种工具和技术，如相机视图、透明化和阴影，可以大大提高渲染图像的可视化效果。
程序化建模：Creo的程序化建模功能可以帮助用户通过编程方式自动化建模过程。
通过使用Python或C++等编程语言，用户可以编写脚本程序来实现复杂的建模任务。
这可以帮助用户提高建模效率，减少重复性劳动。
总之，Creo是一款功能强大的3D建模软件，具有许多高级用法。
通过深入学习和掌握这些高级用法，用户可以提高建模效率和质量，更好地实现产品设计目标。
