A101项目整车线束布置概览图A101项目整车的线束布置概览如下图：
线束名称为：
1、发动机舱电线束总成
2、右前门电线束总成
3、右后门电线束总成
4、地板电线束总成
5、后背门电线束总成
6、左后门电线束总成
7、左前门电线束总成
8、顶棚电线束总成
9、仪表台板电线束总成
10、发动机电线束总成
11、安全气囊电线束总成
12、蓄电池负极电线束总成
13、蓄电池正极电线束总成
第十章全车电路图及线束图 1．电路图符号说明(图10-0-1、图10-0-2) 2．总成电气原理示意图/插接件图(图10-0-3、图10-0-4) 3．起动和充电系统电路图及线束图(图10-0-5、图10-0-6) 4．发动机控制系统电路图及线束图(图10-0-7～图10-0-16) 5．冷却系统电路图及线束图(图10-0-17、图10-0-18) 6．组合仪表、警告灯电路图及线束图(图10-0-19～图10-0-24) 7．雨刷、洗涤总成电路图及线束图(图10-0-25、图10-0-26) 8．前照灯电路图及线束图(图10-0-27、图10-0-28) 9．尾灯、牌照灯、示廓灯电路图及线束图(图10-0-29、图10-0-30) 10．前雾灯、后雾灯电路图及线束图(图10-0-31、图10-0-32) 11．转向警告闪光灯单元电路图及线束图(图10-0-33、图10-0-34) 12．喇叭、制动灯、倒车灯电路图及线束图(图10-0-35、图10-0-36) 13．暖风、空调系统电路图及线束图(图10-0-37～图10-0-40) 14．自动变速器控制系统电路图及线束图(图10-0-41～图10-0-44) 15．室内灯、行李箱灯、数字电子钟、点烟器电路图及线束图(图10-0-45、图10-0-46) 16．照明灯电路及线束图(图10-0-47、图10-0-48) 17．后除霜器电路图及线束图(图10-0-49、图10-0-50) 18．音响电路图及线束图(图10-0-51、图10-0-52) 19．电动门窗系统电路图及线束图(图10-0-53、图10-0-54) 20．中央门锁系统电路图及线束图(图10-0-55、图10-0-56) 21．电控镜系统电路图及线束图(图10-0-57、图10-0-58) 22．ABS系统电路图及线束图(图10-0-59、图10-0-60) 23．安全气囊控制单元电路图及线束图(图10-0-61、图10-0-62) 24．诊断插接件示意图(图10-0-63) 25．通用插接件示意图(图10-0-64～图10-0-67)
1.1 总布置图绘制 1.1.1 意义 根据新产品规划和概念设计确定车身总布置方案，然后再绘制总布置草图，然后开始进一步的造型设计。其中整车总布置草图的绘制对后期的开发设计起到依据和指导作用。 1.1.2 总布置草图的绘制 1.1. 2.1 第一版总布置图-概念草图 1.1. 2.1.1 相关输入及流程 为了给造型提供工程依据和下一步设计提供指导，绘制出总布置概念草图。总布置草图的绘制开始于项目预研阶段，根据新产品的规划，对竞品车进行扫描分析，根据发动机舱初步布置数据得出初步的整车限制尺寸和人机工程目标；依照相应的法律法规要求，并根据现有产品尽可能的考虑通用化的前提下确定车身总布置方案。 总布置概念草图的绘制时间及相关流程见图1-1所示。 图1-1 总布置草图绘制时间及流程 1.1. 2.1.2 总布置草图内容 草图阶段的总布置图，主要是对造型的输入，体现总布置的基本硬点参数，其中最重要的是H 点的位置，H点是整车的设计参考点，必须在早期准确地确定，一旦更改将对整个前期的布置设计及项目进度产生重大的影响。 在草图阶段的总布置图中，主要体现如下内容： 1、H点坐标，人机内部空间等相关参数；
2、整车外廓尺寸，包括长、宽、高、轮距、轴距、前悬、后悬； 3、法规要求及设计目标； 4 、COP零件的状态； 5.三种载荷状态的地面线； 6、各种限制面； 7、其他，如车门形式、玻璃曲率等。 1.1. 2.1.3 绘制概念草图步骤 在绘制概念草图之前，是在已经了解项目定位、对项目有了初步策划方案，并且对竞品车或对标车进行了大量分析的前提下开始绘制。 通常，概念草图的绘制需要如下步骤： （1）首先建立车身坐标系，“国标”定义的“整车坐标系”。通过空载或设计载荷时车轮中 心（左、右前轮和左、右后轮）及地板门槛纵平面来确定整车坐标系。然后摆放车姿，如图1-2 所示。 图1-2 （2）确定踏板和踵点位置，如图1-3所示。 图1-3 （3）先确定前排H点位置，再确定后排H点位置，如图1-4所示。后踵点 前踵点踏板组
上海同济同捷科技有限公司企业标准 TJI/YJY?03?111-2005整车总布置二维图绘制规范 2005-09-28 发布2005-09-30 实施 上海同济同捷科技有限公司发布
TJI/YJY?03?111-2005 前言 在新车型的开发、研制的初始阶段，经过调查研究与初始决策，提出整车设想并 对汽车的主要参数以及发动机和车轮进行选择后，应进行汽车总布置图的绘制。侧视 图和俯视图是总布置草图及总布置尺寸控制图的主要视图，当然还应辅以汽车的前视 （外形）图以及必要的横向剖面图和剖视图。在侧视图上，应将汽车置于面向左方的 位置。 本标准于2005年9月30日起实施。 本标准由上海同济同捷科技有限公司提出。 本标准由上海同济同捷科技有限公司质量与项目管理中心负责归口管理。 本标准主要起草人：吴恒德
TJI/YJY?03?111-2005 整车总布置二维图绘制规范 1范围 本标准是对M1类车型，总布置二维图的规定。 本标准适用于M1类车，其他各种汽车和汽车列车可以参照执行。 2规范性引用文件 GB 11562 汽车驾驶员前方视野要求及测量方法 GB 11565 轿车风窗玻璃刮水器刮刷面积 GB 14167 汽车安全带安装固定点 GB/T15759 人体模板设计和使用要求 GB/T 17346 轿车脚踏板的测向间距 GB/T 19234 乘用车尺寸代码 QC/T 490 汽车车身制图 3术语和定义 3.1X基准平面（X0基准平面线） 在车头部位通过某基准孔位或平面并垂直于Y基准平面的铅垂平面定义为X0基 准平面，在整车侧视图和俯视图上的投影线定义为X0基准平面线，它是标注汽车各 纵向尺寸的基准线或零线。 3.2Y基准平面（Y0基准平面线） 汽车纵向垂直对称平面定义为Y0基准平面，在俯视图和前视图上的投影线定义 为汽车的中心线。它是标注汽车各向尺寸的基准线。 3.3Z基准平面（Z0基准平面线---车架上平面线） 车架前纵梁较长的一段上平面并垂直于X基准平面和Y基准平面的水平面定义 为Z0基准平面，在汽车侧视图和前视图上的投影线定义为Z0基准平面线。它是作为 标注汽车各垂向尺寸的基准线或零线。而对于具有从承载式车身的汽车，则以车身中 部底板下表面或中部边梁的下翼面在侧视图或前视图上的投影线作为标注垂向尺寸 的基准线或零线。
第一章整车集成 1.1总布置图绘制 1.1.1意义 根据新产品规划和概念设计确定车身总布置方案，然后再绘制总布置草图，然后开始进一步的 造型设计。其中整车总布置草图的绘制对后期的开发设计起到依据和指导作用。 1.1.2总布置草图的绘制 1.1. 2.1第一版总布置图-概念草图 1.1. 2.1.1相关输入及流程 为了给造型提供工程依据和下一步设计提供指导，绘制出总布置概念草图。总布置草图的绘制 开始于项目预研阶段，根据新产品的规划，对竞品车进行扫描分析，根据发动机舱初步布置数据得 出初步的整车限制尺寸和人机工程目标；依照相应的法律法规要求，并根据现有产品尽可能的考虑 通用化的前提下确定车身总布置方案。 总布置概念草图的绘制时间及相关流程见图1-1所示。 图1-1总布置草图绘制时间及流程 1.1. 2.1.2总布置草图内容 草图阶段的总布置图，主要是对造型的输入，体现总布置的基本硬点参数，其中最重要的是H 点的位置，Ｈ点是整车的设计参考点，必须在早期准确地确定，一旦更改将对整个前期的布置设计 及项目进度产生重大的影响。
在草图阶段的总布置图中，主要体现如下内容： 1、Ｈ点坐标，人机内部空间等相关参数； 2、整车外廓尺寸，包括长、宽、高、轮距、轴距、前悬、后悬； 3、法规要求及设计目标； 4、COP零件的状态； 5.三种载荷状态的地面线； 6、各种限制面； 7、其他，如车门形式、玻璃曲率等。 1.1. 2.1.3绘制概念草图步骤 在绘制概念草图之前，是在已经了解项目定位、对项目有了初步策划方案，并且对竞品车或对 标车进行了大量分析的前提下开始绘制。 通常，概念草图的绘制需要如下步骤： （1）首先建立车身坐标系，“国标”定义的“整车坐标系”。通过空载或设计载荷时车轮中心（左、右前轮和左、右后轮）及地板门槛纵平面来确定整车坐标系。然后摆放车姿，如图1-2所示。 图1-2 （2）确定踏板和踵点位置，如图1-3所示。 踏板组 后踵点 前踵点 图1-3
--汽车线束电路原理
————————————————————————————————作者：————————————————————————————————日期：
汽车线束电路 原理 汽车线束设计综述 汽车上的电源和各种电气零件通过线束来实现电路物理连接，线束分布遍布全车。如果把发动机比作汽车心脏的话，那么线束就是汽车的神经网络系统它负责整车各个电器零件之间的信息传递工作。随着人们对舒适性、经济性、安全性要求的不断提高，汽车上的电子产品种类也在不断增加，汽车线束越来越复杂线束的故障率也相应增加。这就要求提高线束的可靠性和耐久性等性能，在这里笔者就汽车线束设计、工艺、生产及检验方面的知识同各位同仁探讨一 下。 1、电气原理图的设计、计算 汽车线束是全车汽车电气原理的物理表现形式，因此应先有电气原理图再有线束图进而根据线束图生产线束，在设计电气原理图前应具备以下条件： 1.1掌握《电气设计任务书》的技术要求和全车电气配置情况； 1.2根据电气负载功率消耗确定熔断器容量大小、计算导线线径并根据负载工作原理和功能要求进行载荷分配，确定电路的保护方式及确定总保险的容量。 《电气设计任务书》的技术要求和全车电气配置情况是由各个汽车制造厂自己制定的，不再多说。下面重点介绍一下1.2的相关内容： 1.2.1如何确定熔断器容量大小 熔断器按保护形式分，可分为：过电流保护与过热保护。用于过电流保护的熔断器就是平常所说的保险丝。采用熔断器保护电路时，用电设备的最大持续电流应小于熔断器额定电流的80％。根据每一路的最大工作电流来选定熔断器的额定电流，其关系式为：熔断器的额定电流=每一路的最大工作电流÷0.8。例如：众泰2008右前照灯远光灯功率60w，稳态最大工作电流5A，按此关系式得出熔断器的额定容量为6.25A，考虑到安全系数熔断器容量确定为10A。对于一些感性原件比如点火线圈、怠速步进电机其瞬时自感电动势产生的峰值电流远远超过正常工作时的最大电流，熔断器可以在短时间内通过很大的峰值电流，因此对于带有感性原件的电路一般不考虑自感电动势产生的电流。 1.2.2导线线径的确定 在确定导线截面积时要考虑电压降和导线的发热 （1）用电设备的电流强度为： I=P/UＮ（P—负载功率; UＮ—额定电压） （2）导线截面积计算公式为： A=IρL/UＶＬ（I--电流，安培；P---功率，瓦；A—导线截面积，平方

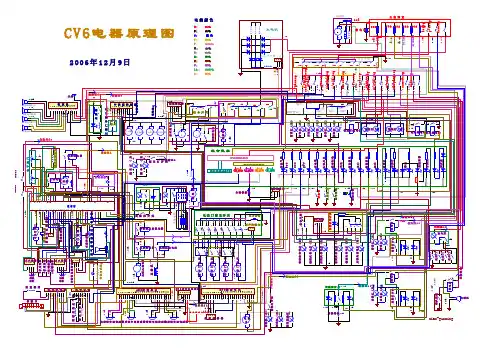

1、整车电路原理图： 为了生产与教学的需要，常常需要尽快找到某条电路的始末，以便确定故障分析的路线。在分析故障原因时，不能孤立地仅局限于某一部分，而要将这一部分电路在整车电路中的位置及与相关电路的联系都表达出来。整车电路图的优点在于： （1）对全车电路有完整的概念，它既是一幅完整的全车电路图，又是一幅互相联系的局部电路图。重点难点突出、繁简适当。 （2）在此图上建立起电位高、低的概念：其负极“－”接地（俗称搭铁），电位最低， 可用图中的最下面一条线表示；正极“＋”电位最高，用最上面的那条线表示。电流的方向基本都是由上而下，路径是：电源正极“＋”→开关→用电器→搭铁→电源负极“－”。 （3）大可能减少电线的曲折与交叉，布局合理，图面简洁、清晰，图形符号考虑到元器件的外形与内部结构，便于读者联想、分析，易读、易画。 （4）各局部电路（或称子系统）相互并联且关系清楚，发电机与蓄电池间、各个子系统之间的连接点尽量保持原位，熔断器、开关及仪表等的接法基本上与原图吻合。 2、局部电路原理图： 为了弄清汽车电器的内部结构，各个部件之间相互连接的关系，弄懂某个局部电路的工作原理，常从整车电路图中抽出某个需要研究的局部电路，参照其他翔实的资料，必要时根据实地测绘、检查和试验记录，将重点部位进行放大、绘制并加以说明。这种电路图的用电器少、幅面小，看起来简单明了，易读易绘；其缺点是只能了解电路的局部。 线束图 整车电路线束图常用于汽车厂总装线和修理厂的连接、检修与配线。线束图主要表明电线束各用电器的连接部位、接线柱的标记、线头、插接器（连接器）的形状及位置等，它是人们在汽车上能够实际接触到的汽车电路图。这种图一般不去详细描绘线束内部的电线走向，只将露在线束外面的线头与插接器详细编号或用字母标记。它是一种突出装配记号的电路表现形式，非常便于安装、配线、检测与维修。如果再将此图各线端都用序号、颜色准确无误地标注出来，并与电路原理图和布线图结合起来使用，则会起到更大的作用且能收到更好的效果
汽车线束设计综述 汽车上的电源和各种电气零件通过线束来实现电路物理连接，线束分布遍布全车。如果把发动机比作汽车心脏的话，那么线束就是汽车的神经网络系统它负责整车各个电器零件之间的信息传递工作。随着人们对舒适性、经济性、安全性要求的不断提高，汽车上的电子产品种类也在不断增加，汽车线束越来越复杂线束的故障率也相应增加。这就要求提高线束的可靠性和耐久性等性能，在这里笔者就汽车线束设计、工艺、生产及检验方面的知识同各位探讨一下。 1、电气原理图的设计、计算 汽车线束是全车汽车电气原理的物理表现形式，因此应先有电气原理图再有线束图进而根据线束图生产线束，在设计电气原理图前应具备以下条件： 1.1掌握《电气设计任务书》的技术要求和全车电气配置情况； 1.2根据电气负载功率消耗确定熔断器容量大小、计算导线线径并根据负载工作原理和功能要求进行载荷分配，确定电路的保护方式及确定总保险的容量。《电气设计任务书》的技术要求和全车电气配置情况是由各个汽车制造厂自己制定的，不再多说。下面重点介绍一下1.2的相关容： 1.2.1如何确定熔断器容量大小 熔断器按保护形式分，可分为：过电流保护与过热保护。用于过电流保护的熔断器就是平常所说的保险丝。采用熔断器保护电路时，用电设备的最大持续电流应小于熔断器额定电流的80％。根据每一路的最大工作电流来选定熔断器的额定电流，其关系式为：熔断器的额定电流=每一路的最大工作电流÷0.8。例如：众泰2008右前照灯远光灯功率60w，稳态最大工作电流5A，按此关系式得出熔断器的额定容量为6.25A，考虑到安全系数熔断器容量确定为10A。对于一些感
性原件比如点火线圈、怠速步进电机其瞬时自感电动势产生的峰值电流远远超过正常工作时的最大电流，熔断器可以在短时间通过很大的峰值电流，因此对于带有感性原件的电路一般不考虑自感电动势产生的电流。 1.2.2导线线径的确定 在确定导线截面积时要考虑电压降和导线的发热 （1）用电设备的电流强度为： I=P/UＮ（P—负载功率; UＮ—额定电压） （2）导线截面积计算公式为： A=IρL/UＶＬ（I--电流，安培；P---功率，瓦；A—导线截面积，平方毫米;ρ—铜导线电阻率，一般取值0.0185Ω.mm2/m；L--导线长度，米；UＶＬ--导线允许的电压降，伏特） （3）为避免导线过渡发热，应该检查电流密度其公式为： S=I/A 各种电路允许的电压降UＶＬ及导线的电流密度如表1、表2所示 表1（额定电压12V） 电路导线电压降UＶＬ（V）整个电路 电压降（V）备注 发电机B+至蓄电池0.4 -- 在额定电压和额定功率时的电流 起动机主电缆0.5 -- 在+20℃时的起动机短路电流 照明电路0.1 0.1 功率小于15W 照明电路0.3 0.3 功率大于15W 吸引线圈和保持线圈 1.5 1.9
汽车线束要点
————————————————————————————————作者: ————————————————————————————————日期： ?
汽车线束 汽车线束是汽车电路的网络主体,没有线束也就不存在汽车电路。在目前，不管是高级豪华汽车还是经济型普通汽车，线束编成的形式基本上是一样的,都是由电线、联插件和包裹胶带组成。汽车电线又称低压电线，它与普通家用电线是不一样的。普通家用电线是铜质单蕊电线，有一定硬度。而汽车电线都是铜质多蕊软线,有些软线细如毛发,几条乃至几十条软铜线包裹在塑料绝缘管(聚氯乙烯）内，柔软而不容易折断。汽车线束内的电线常用规格有标称截面积０.５、0.75、1.0、1.５、2.0、2.５、4.0、6．0 等平方毫米的电线,它们各自都有允许负载电流值,配用于不同功率用电设备的导线。以整车线束为例： １、0．5 规格线适用于仪表灯、指示灯、门灯、顶灯等; 2、0.７５规格线适用于牌照灯，前后小灯、制动灯等; ３、1.0 规格线适用于转向灯、雾灯等; ４、1.５规格线适用于前大灯、喇叭等; ５、主电源线如发电机电枢线、搭铁线等要求 2.5 至４平方毫米电线。 这只是指一般汽车而言，关键要看负载的最大电流值,例如蓄电池的搭铁线、正极电源线则是专门的汽车电线单独使用,它们的线径都比较大，起码有十几平方毫米以上,这些“巨无霸”电线就不会编入主线束内。在排列线束前要事先绘制线束图，线束图与电路原理图是不一样的。电路原理图是表述各个电气部分之间关系的图像，它不反映电气件彼此之间怎样连接，不受各个电气元件的尺寸形状和它们之间距离的影响。而线束图则必须要顾及各个电气元件的尺寸形状和它们之间的距离，也要反映出电气件彼此之间是如何连接的。线束厂的技术员根据线束图做成线束排线板后，工人就按照排线板的规定来截线排线了。整车主线束一般分成发动机（点火、电喷、发电、起动）、仪表、照明、空调、辅助电器等部分，有主线束及分支线束。一条整车主线束有多条分支线束，就好象树杆与树支一样。整车主线束往往以仪表板为核心部分，前后延伸。由于长度关系或装配方便等原因,一些汽车的线束分成车头线束（包括仪表、发动机、前灯光总成、空调、蓄电池)、车尾线束（尾灯总成、牌照灯、行李箱灯）、篷顶线束（车门、顶灯、音响喇叭）等。线束上各端头都会打上标志数字和字母，以标明导线的连接对象,操作者看到标志能正确连接到对应的电线和电气装置上，这在修理或更换线束时特别有用。同时,电线的颜色分为单色线和双色线，颜色的用途也有规定,一般是车厂自订的标准。我国行业标准只是规定主色，例如规定单黑色专用于搭铁线,红单色用于电源线，不可混淆。线束用机织线或塑料粘带包裹,出于安全、加工和维修方便，机织线包裹已经淘汰，现在是用粘性塑料胶带包裹。线束与线束之间、线束与电气件之间的连接,采用联插件或线耳。联插件用塑料制成，分有插头和插座。线束与线束之间用联插件相接，线束与电气件之间的连接用联插件或线耳。随着汽车功能的增加,电子控制技术的普遍应用，电气件越来越多,电线也会越来越多,线束也就变得越粗越重。因此先进的汽车就引入了ＣAN 总线配置，采用多路传输系统。与传统线束比较,多路传输装置大大减少了导线及联插件数目,使布线更为简易。 一、汽车线束研发中的线束图纸画法研究 汽车线束图是汽车线束设计的具体体现，无论对汽车生产厂家还是对汽车的使用维修单位,它都是一种实用性很强的技术资料。一辆汽车也许只有一张电路图,一张接线图,而线束图则可能有数张。近几年来汽车新产品开发速度很快,尤其是客车，为了改变轻少重的状况,新型客车开发速度更快。以常州客车厂为例，１988年以来,每年推出一个系列新型客车,因此,汽车电线束设计的工作量很大,线束图的绘制占了相当大的比例。此外，为中小型汽车厂配套线柬的电线束专业生产厂家不断出现，这些厂家迫切要求规范化的线束图，以便于加工制造,对汽车使用、维修单位来说,规范化的线束图无疑也会为他们提供方便。目前，许多汽车电气设计人员在绘制线束图时,采用：
整车线束设计开发流程 本设计指南制定了公司乘用车一般整车线束设计开发流程 该系统综述 汽车整车线束，就是将汽车的电源和各用电器按照它们各自的工作原理特性及相互间的内在联系，用导线连接起来所构成的一个整体。汽车整车线束由于各车型的结构型式，电器设备的数量，安装位置、接线方法不同而有差异，但有基本的规定 A、单线制 B、各用电器并联 C、有保险装置以保护线路 D、采用单色或双色导线、多色线 适用范围 本指南适用于公司整车线束的开发。 系统基本组成 整车线束是分布在车体内，根据它所处位置的不同可分成各种线束。 线束的基本组成主要由导线、插接器、胶带、波纹管、固定卡、电器盒和固定支架等组成，如下图： 2.设计构想 设计原则 1、完整正确地体现整车电器系统的功能 2、根据车型的需要设计成整体或分组分段的电线束 3、根据汽车电线束所处的工作环境及在汽车内的空间布置合理选择保护层 和固定方式 4、选择线束内部的电线时要针对用电设备的负载合理选择电线截面积和颜 色 5、在设计过程中尽量减少连接点和过渡接头以提高线束质量、改善制造工 艺
6、为降低电线电阻和降低电线成本，设计时应避免重复布线，使线的长度 最短 7、对汽车上一些电器信号应增加防干扰措施 1、满足整车装配要求和布置要求 2、为用电器提供电源和搭铁 3、同汽车上某些开关及继电器结合起来实现对电器设备的功能控制 4、把某些传感器和开关信号输送给汽车上的相应控制单元，并把控制单元 的控制信号传递给相应的执行机构 5、电器内部的通讯(如CAN—BUS) 顾客要求 1、线束走向整洁、合理，安装牢固 2、方便维修 3、价格低，使用寿命长 4、标识清楚 性能要求 使用寿命：用户正常使用不得少于50万公里或10年（以先到为限） 连接可靠性：线束与线束之间、线束与用电器之间的连接可靠，满足Q/中所规定 工作温度：在-40℃~130℃中的不同温度能正常工作,高低温实验后，线束包扎紧密不松散，可弯曲，端子无退位。 工作环境：耐油、防尘、防腐蚀、防水，线束经耐油实验(耐机油、汽油、玻璃清洗剂)和盐雾实验后，线束外包扎紧密不松开，线束导通率100％。 导线拉拔力：拉拔力满足Q/中所规定 电压降：电压降应符合Q/中所规定 导通率：100％ 包扎：线束波纹管的直径以能完全包住导线且保证导线的直径不小于线束波纹管内径的3/4；胶带不得散开
在总成进行方案布置和设计计算的同时，要进行整车总体布置的有关计算(参数确定和性能计算)工作，并要在整车方案布置草图及各总成匹配布置的基础上正式绘制和布置整车总布置图。 整车总布置图包括侧视图、俯视图、前视图和必要的断面布置图、局部布置图。 在绘制整车总布置图的过程中，要随时配合、调整和确认其各总成的外廓尺寸、结构、布置型式、连接方式、各总成之间的相互关系、操纵机构的布置要求，悬置的结构与布置要求、管线路的布置与固定、装调的方便性等。 整车布置应从车型系列化角度出发，减少基础布置的变动，并可变型出多种车型，以适应大量生产和用户不同的使用要求，从而可以降低成本，提高可靠性。 在布置某一新车型时，在图面上同时考虑短轴距的4×2、6×4的自卸和牵引车的底盘布置要求，同时还考虑轴距加长后的几种变型车的布置关系，如油箱、备胎、贮气筒、电瓶、取力位置及方式、排气系统、进气系统、传动轴夹角的变化、悬架和车箱的系列化设计等。这虽然增加了不少工作量，但对车型的系列化发展及生产组织、管理会带来巨大的好处。 5.1整车布置的基准线——零线的确定 汽车在满载状态下，确定整车的零线(三维坐标面的交线)、正负方向及标注方式。 (1)整车在满载状态、车头向左来确定整车的坐标线。 X 坐标线：通过左右前轮中心的铅垂面，在侧视和俯视图上的投影线即为X 坐标线，前为、后为“+”，该线标记为0 X 。 Z 坐标线：取车架纵梁上翼面上较长的一段平面，或承载式车身中部底板的下表面，并与水平面平行时，该面在前视和侧视图上的投影线即为Z 坐标线，上为“+”、下为“-”，标记为0 Z 。 y 坐标线：通过汽车纵向中心线的铅垂面，在前视和俯视图上的投影线为了坐标线，前视图中右侧为“+”、右侧为“-”，标记为 0Y 。 (2)在新车设计时，整车的坐标线确定后，车身(车头、驾驶室)、车架的坐
汽车线束 汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。在目前，不管是高级豪华汽车还是经济型普通汽车，线束编成的形式基本上是一样的，都是由电线、联插件和包裹胶带组成。 汽车电线又称低压电线，它与普通家用电线是不一样的。普通家用电线是铜质单蕊电线，有一定硬度。而汽车电线都是铜质多蕊软线，有些软线细如毛发，几条乃至几十条软铜线包裹在塑料绝缘管（聚氯乙烯）内，柔软而不容易折断。 汽车线束内的电线常用规格有标称截面积0.5、0.75、1.0、1.5、2.0、2.5、4.0、6.0等平方毫米的电线，它们各自都有允许负载电流值，配用于不同功率用电设备的导线。以整车线束为例，0.5规格线适用于仪表灯、指示灯、门灯、顶灯等；0.75规格线适用于牌照灯，前后小灯、制动灯等；1.0规格线适用于转向灯、雾灯等；1.5规格线适用于前大灯、喇叭等；主电源线例如发电机电枢线、搭铁线等要求2.5至4平方毫米电线。这只是指一般汽车而言，关键要看负载的最大电流值，例如蓄电池的搭铁线、正极电源线则是专门的汽车电线单独使用，它们的线径都比较大，起码有十几平方毫米以上，这些“巨无霸”电线就不会编入主线束内。 在排列线束前要事先绘制线束图，线束图与电路原理图是不一样的。电路原理图是表述各个电气部分之间关系的图像，它不反映电气件彼此之间怎样连接，不受各个电气元件的尺寸形状和它们之间距离的影响。而线束图则必须要顾及各个电气元件的尺寸形状和它们之间的距离，也要反映出电气件彼此之间是如何连接的。 线束厂的技术员根据线束图做成线束排线板后，工人就按照排线板的规定来截线排线了。整车主线束一般分成发动机（点火、电喷、发电、起动）、仪表、照明、空调、辅助电器等部分，有主线束及分支线束。一条整车主线束有多条分支线束，就好象树杆与树支一样。整车主线束往往以仪表板为核心部分，前后延伸。由于长度关系或装配方便等原因，一些汽车的线束分成车头线束（包括仪表、发动机、前灯光总成、空调、蓄电池）、车尾线束（尾灯总成、牌照灯、行李箱灯）、篷顶线束（车门、顶灯、音响喇叭）等。线束上各端头都会打上标志数字和字母，以标明导线的连接对象，操作者看到标志能正确连接到对应的电线和电气装置上，这在修理或更换线束时特别有用。同时，电线的颜色分为单色线和双色线，颜色的用途也有规定，一般是车厂自订的标准。我国行业标准只是规定主色，例如规定单黑色专用于搭铁线，红单色用于电源线，不可混淆。
线束 线束是电路中连接各电器设备的接线部件,由绝缘护套、接线端子、导线及绝缘包扎材料等组成。 线束 1 一、电线束的组成 1.电线束 为了便于安装、维修,确保电气设备能在最恶劣的条件下工作,将全车各电气设备所用的不同规格、不同颜色的电线通过合理的安排,将其合为一体,并用绝缘材料把电线捆扎成束,这样既完整,又可靠。 2.电线截面积与色标的正常选择 1)电线截面积的正确选择 车上的电气设备根据负载电流的大小选择所用电线的截面积。长时间工作的电气设备可选用电 线实际载流量的60%；短时间工作的电气设备可用电线实际载流量的60%-100%。 2)电线色标的选择 为了便于识别和维修,电线束中的电线采用了不同的颜色。 为了在电路图中标注方便,导线的颜色均用字母表示,其代表的颜色在各线路图中均有附注。 二、电线束线路故障产生的主要原因 汽车线路常见的故障有：插接件接触不良、导线之间的短路、断路、搭铁等。 产生原因有以下几个方面： 1)自然损坏 电线束使用超过了使用期,使电线老化,绝缘层破裂,机械强度显著下降,引起电线之间短路、断路、搭铁等,造成电线束烧坏。线束端子氧化、变形,造成接触不良等,会引起电气设备不能正常工作。 2)由于电气设备的故障造成电线束的损坏 当电气设备发生过载、短路、搭铁等故障,都可能引起电线束损坏。 3)人为故障
装配或检修汽车零部件时,金属物体将电线束压伤,使电线束绝缘层破裂；电线束位置不当；电气设备的引线位置接错；蓄电池正负极引线接反；检修电路故障时,乱接、乱剪电线束电线等,都可以引起电气设备的不正常工作,甚至烧坏电线束。 三、电线束线路故障的检测与判断 1)电线束烧坏故障的检测与判断 电线束烧坏,都是突然发生的,而且燃烧速度很快,烧坏的线路中,一般无保险装置。电线束烧坏的规律是：在电源系统的电路中,哪点搭铁,电线束就烧到哪里,其烧坏与完好部位的交接处,可认为该处电线搭铁；若电线束烧坏至某电气设备的接线部位时,则表明该电气设备故障。 2)线路之间的短路、断路、接触不良故障的检测与判断 -电线束受到外部挤压、冲击,引起电线束内电线绝缘层损坏,导致电线之间的短路,使某些电气设备失控、保险丝熔断。 判断时,可拆开电气设备与控制开关两端的电线束插接器,用电表或试灯检测线路的短路之处。 -导线断路故障,除明显的断裂现象外,常见故障多发生在导线与导线端子之间。有的导线断路后,外绝缘层与导线端子完好,但导线内芯线与导线端子已断路。判断时,可对怀疑断路的导电线与导线端子做拉力试验,在拉力试验过程中,如导线绝缘层逐渐变细时,可确认该导线已断路。 -线路接触不良,故障多发生在插接器内。当故障出现时,会引起电气设备不能正常工作。判断时,接通该电气设备电源,碰触或拉动该电气设备的有关插接器,当碰触某个插接器时,该电气设备的工作忽正常,忽不正常,表明该插接器有故障。 四、电线束总成的更换 1.外观的检查 1)新的电线束型号应与原车型一致,导线端子与导线连接可靠,可用手拉一拉各插接器与导线有无松动、脱落现象。 2)将新的电线束与原电线束对比一下,如：电线束的尺寸、导线端子接头、导线颜色等应基本一致。对有疑问之处,可用万用表进行测试,确认该电线束完好后,方可更换。 2.电线束的安装 各电气设备的插接器、插头、插座须与电线束上的插座、插头相对应。各连接导线与电气设备连接后,要留有一定的余量,导线不可拉得太紧或放的太松。 3.线路的检查与接通试验 1)线路的检查 电线束更换完毕后,首先检查电线束插接器与电气设备的连接是否正确,蓄电池正、负极是否连接正确。 2)通电试验 蓄电池的搭铁线可暂时不接,用一只12V,20W左右的灯泡做试灯,将试灯串接在蓄电池负极与车架搭铁端之间,关闭车上所有用电设备开关。正常时试灯应不亮,否则表明电路有故障。当电路正常后,取下灯泡,用一只容量为30A的保险丝,串接在蓄电池负极与车架搭铁端之间,不启动发动机,逐个接通车上各用电设备电源,对电气设备及线路检查,在确认电气设备及线路无故障后,取下保险丝,连接好蓄电池搭铁线。
汽车整车开发流程
目录
本文主要向大家介绍汽车研发中的核心流程，也就是专业的汽车设计开发流程，这一流程的起点为项目立项，终点为量产启动，主要包括5个阶段： 一、方案策划阶段 一个全新车型的开发需要几亿甚至十几亿的大量资金投入，投资风险非常大，如果不经过周密调查研究与论证，就草率上马新项目，轻则会造成产品先天不足，投产后问题成堆；重则造成产品不符合消费者需求，没有市场竞争力。因此市场调研和项目可行性分析就成为了新项目至关重要的部分。通过市场调研对相关的市场信息进行系统的收集、整理、纪录和分析，可以了解和掌握消费者的汽车消费趋势、消费偏好和消费要求的变化，确定顾客对新的汽车产品是否有需求，或者是否有潜在的需求等待开发，然后根据调研数据进行分析研究，总结出科学可靠的市场调研报告，为企业决策者的新车型研发项目计划，提供科学合理的参考与建议。 汽车市场调研包括市场细分、目标市场选择、产品定位等几个方面。项目可行性分析是在市场调研的基础上进行的，根据市场调研报告生成项目建议书，进一步明确汽车形式（也就是车型确定是微型车还是中高级车）以及市场目标。可行性分析包括外部的政策法规分析、以及内部的自身资源和研发能力的分析，包括设计、工艺、生产以及成本等方面的内容。在完成可行性分析后，就可以对新车型的设计目标进行初步的设定，设定的内容包括车辆形式、动力参数、底盘各个总成要求、车身形式及强度要求等。 将初步设定的要求发放给相应的设计部门，各部门确认各个总成部件要求的可行性以后，确认项目设计目标，编制最初版本的产品技术描述说明书，将新车型的一些重要参数和使用性能确定下来。在方案策划阶段还有确定新车型是否开发相应的变形车，确定变形车的形式以及种类。项目策划阶段的最终成果是一份符合市场要求，开发可行性能够保证得到研发各个部门确认的新车型设计目标大纲。该大纲明确了新车型的形式、功能以及技术特点，描述了产品车型的最终定位，是后续研发各个过程的依据和要求，是一份指导性文件。 二、概念设计阶段 概念设计阶段开始后就要制定详细的研发计划，确定各个设计阶段的时间节点；评估研发工作量，合理分配工作任务；进行成本预算，及时控制开发成本；制作零部件清单表
全车电路图及线束图
————————————————————————————————作者：————————————————————————————————日期：
第十章全车电路图及线束图 1．电路图符号说明(图10-0-1、图10-0-2) 2．总成电气原理示意图/插接件图(图10-0-3、图10-0-4) 3．起动和充电系统电路图及线束图(图10-0-5、图10-0-6) 4．发动机控制系统电路图及线束图(图10-0-7～图10-0-16) 5．冷却系统电路图及线束图(图10-0-17、图10-0-18) 6．组合仪表、警告灯电路图及线束图(图10-0-19～图10-0-24) 7．雨刷、洗涤总成电路图及线束图(图10-0-25、图10-0-26) 8．前照灯电路图及线束图(图10-0-27、图10-0-28) 9．尾灯、牌照灯、示廓灯电路图及线束图(图10-0-29、图10-0-30) 10．前雾灯、后雾灯电路图及线束图(图10-0-31、图10-0-32) 11．转向警告闪光灯单元电路图及线束图(图10-0-33、图10-0-34) 12．喇叭、制动灯、倒车灯电路图及线束图(图10-0-35、图10-0-36) 13．暖风、空调系统电路图及线束图(图10-0-37～图10-0-40) 14．自动变速器控制系统电路图及线束图(图10-0-41～图10-0-44) 15．室内灯、行李箱灯、数字电子钟、点烟器电路图及线束图(图10-0-45、图10-0-46) 16．照明灯电路及线束图(图10-0-47、图10-0-48) 17．后除霜器电路图及线束图(图10-0-49、图10-0-50) 18．音响电路图及线束图(图10-0-51、图10-0-52) 19．电动门窗系统电路图及线束图(图10-0-53、图10-0-54) 20．中央门锁系统电路图及线束图(图10-0-55、图10-0-56) 21．电控镜系统电路图及线束图(图10-0-57、图10-0-58) 22．ABS系统电路图及线束图(图10-0-59、图10-0-60) 23．安全气囊控制单元电路图及线束图(图10-0-61、图10-0-62) 24．诊断插接件示意图(图10-0-63) 25．通用插接件示意图(图10-0-64～图10-0-67)
汽车线束图绘制 在汽车电路设计过程中，工程师为了详细地了解汽车电器的实际情况，便于汽车电路的布置和连接，需要借助原理框图、汽车电路图以及敷线图。敷线图虽然反映了电气设备在汽车上的实际安装位置，但是图上导线纵横交错，增加了读图的难度，为了使电路图更接近于实际，常需要绘制线束安装图。 线束图就是根据电气设备在汽车上的实际安装部位绘制的全车电路图，主要是以线束的形成出现的，图面的线条较少，各部件之间连接的表达就成为其主要的内容，为表达清楚导线的颜色，接头的端子代号，常需辅以线束分组和端子编号表及线束端子接线表。 线束的内容 一，线束的组成 汽车线束图由多个线束组成，有主线束，分线束。在图上应表现出各线束的组成，每个线束上有几个分支，每个分支上有多少根线，导线的颜色及条纹是什么。二，线束的长度 线束的长度包括线束的总长、每个分支的长度和两个线端间隔的长度。 三，接线代号和接线标志 汽车上的电器数量多而复杂，为使连线正确，各个连接点都应标注接线代号和接线标志，以便于连接。 四，插接器 由于线束有多条，线束与线束、分支与线束、或分支与电器之间都是通过插接器进行连接的，应表示出每个插接器上有几条导线，每条导线位于插接器接线孔的什么位置，插接器的形状是什么样的，相邻的几个插接器是否容易混淆。导线的颜色 为了让大家更明白导线的颜色在汽车线束图上的划分，先介绍几个名词术语。主色：双色导线中面积比例大的颜色。 辅助色：双色导线中面积比例小的颜色。 单色导线：绝缘表面为一种颜色的导线。 双色导线：绝缘表面为两种颜色的导线。 在绘制汽车线束图中，导线的颜色和代号标注，应该符合下表规定： 这样在汽车线束图中，单色导线的颜色由上表规定的一种颜色组成，双色导线的颜色由上表规定的两种颜色配合组成，导线颜色的选用应优先选用单色，再选用双色。其颜色标注也有规则，都采用颜色代号，如果单色导线，颜色为红色，标注为“ R'如果双色导线，第一色为主色，第二色为辅助色，主色为红色，辅助色为白色，标注为“ RW。这样汽车线束导线颜色在线束图上表达清晰，便于设计人员查阅。 此外，各种汽车电器的搭铁线应选用黑色导线，黑色导线除作搭铁外，没有其他用途。 线束设计过程中所应注意的事项
整车线束设计开发流程
整车线束设计开发流程 本设计指南制定了公司乘用车一般整车线束设计开发流程 1.1 该系统综述 汽车整车线束，就是将汽车的电源和各用电器按照它们各自的工作原理特性及相互间的内在联系，用导线连接起来所构成的一个整体。汽车整车线束由于各车型的结构型式，电器设备的数量，安装位置、接线方法不同而有差异，但有基本的规定 A、单线制 B、各用电器并联 C、有保险装置以保护线路 D、采用单色或双色导线、多色线 1.2 适用范围 本指南适用于公司整车线束的开发。 1.3 系统基本组成 整车线束是分布在车体内，根据它所处位置的不同可分成各种线束。 线束的基本组成主要由导线、插接器、胶带、
波纹管、固定卡、电器盒和固定支架等组成，如下图： 支线 固定卡 主线 接插件 覆盖件 分支点 右后组合尾灯 左后组合尾灯 车身对接 接地 2.设计构想 2.1 设计原则 1、完整正确地体现整车电器系统的功能 2、根据车型的需要设计成整体或分组分段 的电线束 3、根据汽车电线束所处的工作环境及在汽 车内的空间布置合理选择保护层和固定方式 4、选择线束内部的电线时要针对用电设备 的负载合理选择电线截面积和颜色 5、在设计过程中尽量减少连接点和过渡接
头以提高线束质量、改善制造工艺 6、为降低电线电阻和降低电线成本，设计 时应避免重复布线，使线的长度最短 7、对汽车上一些电器信号应增加防干扰措 施 2.1.1功能要求 1、满足整车装配要求和布置要求 2、为用电器提供电源和搭铁 3、同汽车上某些开关及继电器结合起来实现对电器设备的功能控制 4、把某些传感器和开关信号输送给汽车 上的相应控制单元，并把控制单元的 控制信号传递给相应的执行机构 5、电器内部的通讯(如CAN—BUS) 2.1.2 顾客要求 1、线束走向整洁、合理，安装牢固 2、方便维修 3、价格低，使用寿命长 4、标识清楚 2.1.3 性能要求
线束设计思路及选型 摘要：在进行汽车线束设计时，最基本的思路是要根据汽车实际用电需求，从 而确定线路回路。并根据此进行汽车回路中大功率设备所需要的电压电流，再根 据计算出来的电压电流，选择适合的连接器。通过这种方式，可以快速的确定线 束截面积，从而完成科学合理的汽车线束设计。 关键词：汽车线束设计；设计思路；零件选型 汽车线束连接着汽车内的各个用电器件，通俗来讲可以称为汽车中的血管系统。随着我国科学技术水平的不断进步，汽车行业也在飞速发展。并且随着人们 对于汽车质量要求的逐步提升，汽车线束的设计理念也应不断完善与优化。本文 介绍了目前汽车线束的设计流程以及具体设计方案，并且对于汽车线束的具体零 件选型进行了距离说明。希望通过本文，可以使汽车线束工作人员不断进步，不 断创新出新的线束设计方案，从而适应社会的高速发展，推动汽车行业创新与进步。 一、汽车线束设计方案 （一）线束原理设计 由于汽车线束连接汽车内的各个用电功能部件，因此首先需要向整车厂需求 整车电器功能，电流要求，电压要求以及其他特殊要求。同时要确认用电器件的 安装位置有无要求，以及电器件和线束的装配方式是否冲突，工作环境，所需功 率等所有信息。随后要根据客户需求，制定出简要的电气原理图以及线路布置图。在征得客户同意后，则可进行具体的线束设计[2]。在进行设计时要保证所有电气 部件都能够得到合理的能源分配，包括电源，接地线，保险丝盒的安装位置等。 最后要进行导线线径的确定，在进行这一工序时，首先需要根据用电器件的实际 功率确定导线所需要的电流。随后可以根据详细数据，进行导线路径的确定。并 且注意根据工作部件的使用时间布置不同载流量的导线，例如长期工作的部件使 用60%左右实际载流量的导线，而调角器，车窗升降机等这些短期工作的导线则 使用实际载流量为60%以上的导线。 （二）3D布线设计及要求 3D布线设计是根据整车的电气安装要求，设计出线束的三维走向。在进行 3D布线设计时，需要根据车身的钣金布局以及开孔开槽设计，进行整体的线束设计布局。同时要注意线束分段设计的竹竿定位以及整体布局。 在进行汽车3D布线设计时，需要注意以下几点要求。首先线束三维布线设 计需要满足便于安装，工序简单的前提[3]。在进行设计时，如发现有不宜安装的 部件，可以进行内置对手件设计，使不宜安装的部分单独安装后，再和整体组合 在一起。通过这种方式，虽然会提升一定成本，但是可以保证工艺的简单便捷。 除了要保证3D布线设计满足要求以外，还需要考虑到保养以及维修方面的 问题。因此需要保证便于拆卸，也就是常说的DFD设计。在维修时只需要拆除一 段线即可使工作正常进行，节约成本的同时降低了维修的风险隐患。并且在进行 线束设计时，需要注意以下细节点。第一，需要注意预留一定的余量。在进行线 束设计时，难免会由于误差出现一些问题，因此一定要留出一定的余量，保证以 后可以进行距离或者设计上的调整工作[4]。第二，线束设计要注意线束强度，不 能使线束长时间都保持在紧绷状态，否则由于长期通电，会使线束长期形成内压 力的情况，降低使用寿命。第三，线束需要在一段距离内用卡扣或者卡槽进行隔断，虽然不能使线束过于紧绷，但也不能处于太长距离的过于自由状态，也会产
