高压缸胀差及低压缸胀差探头接线问题
高压缸胀差及低压缸胀差的前置器
厂家为：PROVIBTECH
型号为：TM0122。
前置器与TM0120探头连接接线无问题，但前置器与TSI机柜连接存在问题：
前置器输出接线端子为SIG与COM端；电源输入接线端子为24V+与GND端。见下图：
而TSI机柜机柜内接线图如下：（南汽厂图Z784.36.91-1）
机柜内接收端子为PWR、COM、SIG、SHD四个端子，其中SHD端子为电缆的屏蔽层，只能在机柜内接线。
这样的话，实际从机柜到前置器只有3根线芯连接：机柜内SIG、COM端子与前置器的SIG、COM端子对接；机柜内PWR端子与前置器的24V+对接。但是这样一来，前置器需要的GND端空余没有接线，24V电源无法构成回路。
机组启动时胀差的分析与控制 汽轮机胀差就是指汽轮机转子与汽缸膨胀的差值。它是反映汽轮机动静部分之间的间隙，是汽轮机启动、运行及变工况运行时的最重要监视和控制的参数之一。如果胀差控制的好，机组就能按规定启动时间顺利启动，我厂两台N-100-535/8.81汽轮机的胀差控制经历了一个摸索、探讨阶段，目前已基本上得到解决。汽轮机胀差的出现，发生在以下几个阶段。 一、冷态启动时的成因和控制 机组冷态启动时，汽缸、转子及其附件温度与环境温度相同，冲转时，高温蒸汽进入汽轮机冲动转子做功，大量的热能大部分消耗在汽轮机的高压转子上，使汽轮机转子温升较快，在冲转过程中，为了控制其升速，汽轮机进汽量较少，汽缸基本得不到加热，导致汽轮机高压正胀差出现。在定速成后，为了维持汽轮机空转，低压转子也有部分蒸汽进入做功，3000rpm转速下，低压转子鼓风摩擦发热，而排汽温度较低，低压正胀差也同时出现，控制不好往往会造成启动失败。 2000年5月9日，在#1机冷态启动过程中，由于启动控制参数控制不当和启动方式存在问题，在并网后导致低压胀差+3.02mm，后经采取措施得以顺利启动。具体地说，在冷态启动过程中，应采取以下措施。
1．严格控制启动初参数，汽温控制在230℃左右，汽压控制在 1.0—1.2Mpa，初参数控制低，有利于增加进入汽轮机的蒸汽流量，便于汽轮机暖缸，同时，主蒸汽温度控制低，也会限制汽轮机转子的温升速度，减小正胀差的出现。 2．冲转至低负荷（10MW以下）时，凝汽器真空控制在70Kpa左右，低真空下，在相同转速和负荷情况时，蒸汽流量增加，有利于暖缸，使高压缸绝对热膨胀加快，高胀得以控制。同时低真空时，低压缸排汽温度上升，有利于减小低胀的发生。大量蒸汽带走低压转子因鼓风摩擦而产生的热量，使低压转子温升减小，更进一步减小了低压胀差。 3．低加随机启动。胀差产生的主要原因就是因为转子温升快，而汽缸温升慢，采用低加随机启动时，使下汽缸分汽流动充分，疏水彻底，加快了下缸均匀受热，提高了汽缸绝对膨胀上升速度，从而减小了正胀差。 4．在冲转过程中提前在1200rpm时暖法加，根据上、下法兰、螺栓温差情况，分步投入法加装置，使法兰、螺栓温度均匀上升。 5．严格控制锅炉升温速度，在冲转初期，控制主汽温度在230℃--280℃之间缓慢上升，当汽缸温度上升到100℃时，严格控制主汽温度上升速度与汽缸温度上升速度之差在80--100℃范围内。 6．并列后，全开调速汽门，采用全圆周进汽，充分暖

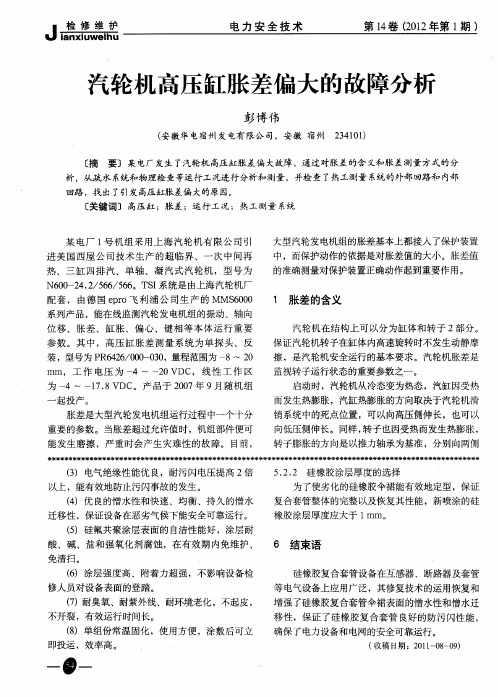

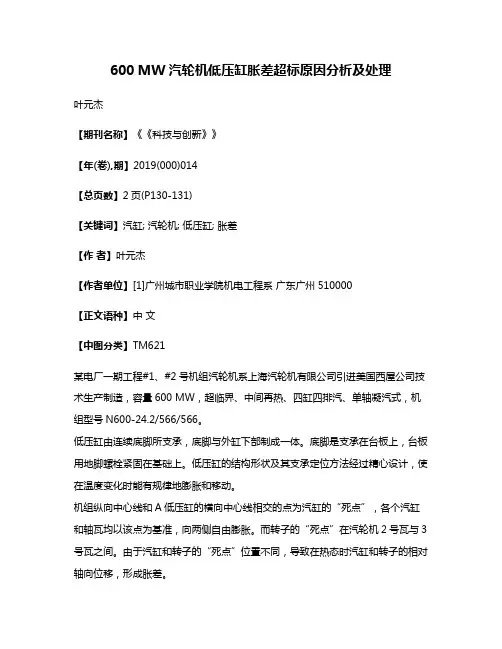

低压缸差胀大的原因分析 皖马发电有限公司“上大压小”两台机组1、2号660MW超临界机组主汽轮机由上海汽轮机有限公司生产，型式为超临界、一次中间再热、单轴、三缸四排汽、凝汽式，型号为N600-24.2/566/566，其中2号机组于2012年5月8日完成168小时试运转。2号机组自投产以后，低压缸差胀（测点安装在6号与7号瓦之间）一直正向偏大，特别是每年入冬以后，低压缸差胀长期在+15.0 mm 左右，曾有冬季开机因低压缸差胀大而跳机事件，而同等情况下同型号的1号机组低压缸差胀值只有+13.0 mm左右，尤其在夜间低负荷情况下2号汽轮机的低压缸差胀值有时会超过报警值+15 mm，曾一度接近跳闸限值16mm，严重影响了机组的安全运行。所谓的差胀，即转子与汽缸的膨差胀值。当汽轮机启动加热或停止运行冷却时以及负荷发生变化时，汽缸和转子都会产生受热膨胀或冷却收缩。由于转子受热表面积比汽缸大，且转子的质量比相对应的汽缸小，蒸汽对转子表面的放热系数较大。因此，在相同条件下，转子的温度变化比汽缸快，转子与汽缸之间存在膨差胀，转子的膨胀值大于汽缸，其相对膨差胀值称为正差胀，反之，则为负差胀。该厂2号机组低压缸差胀的保护定值是+16mm 和-1.02mm。差胀正向限值大于负向限值，主要是因为汽轮机同一级的静叶和动叶的间距小于该级动叶与下一级静叶之间的距离，如果差胀正向增长则说明该级动叶与下一级静叶间的距离在减小，负向增长说明本级内动静间隙在减小，因此，差胀的正向限值要大于负向限值。我们知道如汽轮机差胀过大，易引起动静部分碰磨，从而导致机组振动上升，危及转子及其叶片的安全，严重影响汽轮机组的安全运行。所以当发生低压缸差胀过大时要谨慎对待，及时分析查找原因并出台《低压缸差胀大的执行措施》。 原因分析我们知道影响汽轮机差胀的因素通常有以下： （1）启动时暖机时间太短，升速太快或升负荷太快。 （2）汽缸夹层、法兰加热装置的加热汽温太低或流量较低，引起汽加热的作用较弱。 （3）滑销系统或轴承台板的滑动性能差，滑销系统发生了卡涩。（4）轴封
一、前言 我们都知道使用示波器，就必须使用探针 由于半导体组件的速度愈来愈快，受测电路的讯号自然愈来愈高速化。今天要正确地从受测电路检出讯号，并传送到示波器的输入端。而又不影响受测电路的正常运转，绝对不是一件容易的事情。使用正确的探棒是一个关键。若探针选用不当，即使购买再昂贵的示波器，也无济于事。现在市面上有许多种类的探棒可以帮助使用者在各种不同条件下完成电路检测的工作，差动探棒就是其中一类。 差动探针早期主要是用来量测电力系统，电力转换器及转换式电源供应器。所量测的讯号通常都是相当大的浮动讯号，从数十伏到数仟伏。近年来由于数字电路的高速化，数字设计及数字传输中大量使用差动讯号，因而出现新型的低压高速差动探针。它的量测范围很小。只有几伏甚至零点几伏，但频宽很宽，可高达数 GHz 。在现代的示波器量测中，不管是高压型差动探针，或是高速型差动探针，在他们各自的领域中，都是不可或缺的。 二、示波器探棒的选择 - 电力差动讯号在电力电子电路中，通常有许多相当大的浮动讯号，图二是一个典型的交换式电源供应器 (Switching Power) 的电力电路，我们可以将它以Vd( 差动讯号 ) ， VCM( 共模讯号 ) 及 VLINE ( 电源讯号 ) 来表示。
当我们用示波器观测电力电子电路讯号时，如果使用单端探棒，将造成短路，损坏待测物及测试设备，甚至造成测量人员触电等 ( 图三 ) 。 电路与示波器的接地端形成短路回路，所以有些量测人员便将示波器的电源接地拆掉，浮接示波器，来避免短路回路的形成 ( 图四 ) ，但是，这样就可以解决我们在电力电子电路的量测问题了吗让我们就这样的方式来讨论：
汽轮机轴向位移与胀差 汽轮机轴向位移与胀差 (1) 一、汽轮机轴向位移增大的原因 (1) 二、汽轮机轴向位移增大的处理 (1) 三、汽机轴向位移测量失灵的运行对策 (1) 汽轮机的热膨胀和胀差 (2) 相關提問： (2) 1、轴向位移和胀差的概念 (3) 2、轴向位移和胀差产生的原因（影响机组胀差的因素） (3) 使胀差向正值增大的主要因素简述如下： (3) 使胀差向负值增大的主要原因： (4) 正胀差 - 影响因素主要有： (4) 3、轴向位移和胀差的危害 (6) 4、机组启动时胀差变化的分析与控制 (6) 1、汽封供汽抽真空阶段。 (7) 2、暖机升速阶段。 (7) 3、定速和并列带负荷阶段。 (7) 5、汽轮机推力瓦温度的防控热转贴 (9) 1 润滑油系统异常 (9) 2 轴向位移增大 (9) 3 汽轮机单缸进汽 (10) 4 推力轴承损坏 (10) 5 任意调速汽门门头脱落 (10) 6 旁路系统误动作 (10) 7 结束语 (10)
汽轮机轴向位移与胀差 轴向位移增大原因及处理 一、汽轮机轴向位移增大的原因 1）负荷或蒸汽流量突变； 2）叶片严重结垢； 3）叶片断裂； 4）主、再热蒸汽温度和压力急剧下降； 5）轴封磨损严重，漏汽量增加； 6）发电机转子串动； 7）系统周波变化幅度大； 8）凝汽器真空下降； 9）汽轮机发生水冲击； 10）推力轴承磨损或断油。 二、汽轮机轴向位移增大的处理 1）当轴向位移增大时，应严密监视推力轴承的进、出口油温、推力瓦金属温度、胀差及机组振动情况； 2）当轴向位移增大至报警值时，应报告值长、运行经理，要求降低机组负荷； 3）若主、再热蒸汽参数异常，应恢复正常； 4）若系统周波变化大、发电机转子串动，应与PLN调度联系，以便尽快恢复正常； 5）当轴向位移达－1.0mm或+1.2mm时保护动作机组自动停机。否则手动打闸紧急停机； 6）轴向位移增大虽未达跳机值，但机组有明显的摩擦声及振动增加或轴承回油温度明显升高应紧急停机； 7）若轴向位移增大而停机后，必须立即检查推力轴承金属温度及轴承进、回油温度，并手动盘车检查无卡涩，方可投入连续盘车，否则进行定期盘车。必须经检查推力轴承、汽轮机通流部分无损坏后方可重新启动。 三、汽机轴向位移测量失灵的运行对策 1）严密监视推力轴承的进、出口油温、推力瓦金属温度，当有超过两块推力瓦金属温度均异常升高，应立即汇报值长，按规程要求采取相应的措施。 2）当判定汽机轴向位移确实增大时，应按上述汽轮机轴向位移增大的处理措施进行处理。
浅谈汽轮机的热膨胀和胀差 一、轴向位移和胀差的概念 轴位移指的是轴的位移量而胀差则指的是轴相对于汽缸的相对膨胀量,一般轴向位移变化时其数值较小。轴向位移为正值时，大轴向发电机方向移，若此时汽缸膨胀远小于轴的膨胀，胀差不一定向正值方向变化；如果机组参数不变，负荷稳定，胀差与轴向位移不发生变化。机组启停过程中及蒸汽参数变化时，胀差将会发生变化，由于负荷的变化而轴向位移也一定发生变化。运行中轴向位移变化，必然引起胀差的变化。 汽轮机的转子膨胀大于汽缸膨胀的胀差值称为正胀差，当汽缸膨胀大于转子膨胀时的胀差值称为负胀差。 胀差数值是很重要的运行参数，若胀差超限，则热工保护动作使主机脱扣，避免动静部分发生碰撞，损坏设备。启动时，一般应用加热装置来控制汽缸的膨胀量，而转子主要依靠汽轮机的进汽温度和流量以及轴封汽的汽温和流量来控制转子的膨胀量。启动时胀差一般向正方向发展。汽轮机在停用时，随着负荷、转速的降低，转子冷却比汽缸快，所以胀差一般向负方向发展，特别是滑参数停机时尤其严重，必须采用汽加热装置向汽缸夹层和法兰通以冷却蒸汽，以免胀差保护动作。 汽轮发电机中，由于蒸汽在动叶中做功，以及隔板汽封间隙中的漏汽等原因，使动叶前后的蒸汽压力有一个压降。这个压降使汽轮机转子顺着蒸汽流动方向形成一个轴向的推力，从而产生轴向位移。如
果轴向位移大于汽轮机动静部分的最小间隙就会使汽轮机静、转子相碰而损坏。轴向位移增大，会使推力瓦温度开高，乌金烧毁，机组还会出现剧烈振动，故必须紧急停机，否则将带来严重后果。 差胀保护是指汽轮机转子和汽缺之间的相对膨胀差。在机组启、停过程中，由于转子相对汽缸来说很小，热容量小，温度变化快，膨胀速度快。若不采取措施加以控制升温速度，将使机组转子与汽缸摩擦造成损坏。故运行中差胀不能超过允许值。 汽轮机转子停止转动后，负胀差有可能会更加发展，因此应当维持一定温度的轴封蒸汽，以免造成恶果。 二、轴向位移和胀差产生的原因（影响机组胀差的因素） 使胀差向正值增大的主要因素简述如下： 1）启动时暖机时间太短，升速太快或升负荷太快。 2）汽缸夹层、法兰加热装置的加热汽温太低或流量较低，引起汽加热的作用较弱。 3）滑销系统或轴承台板的滑动性能差，易卡涩，汽缸胀不出。4）轴封汽温度过高或轴封供汽量过大，引起轴颈过份伸长。 5）机组启动时，进汽压力、温度、流量等参数过高。 6）推力轴承工作面、非工作面受力增大并磨损，轴向位移增大。7）汽缸保温层的保温效果不佳或保温层脱落，在严禁季节里，汽机房室温太低或有穿堂冷风。 8）双层缸的夹层中流入冷汽（或冷水）。 9）胀差指示器零点不准或触点磨损，引起数字偏差。
