毕业设计附件题目：智能充电器的设计
姓名：王研
学号：2007080303316 学院：信息学院
专业：电子信息工程
指导教师：杨萍
协助指导教师：
2011年5月23日
目录
开题报告 (1)
翻译外文资料及译文 (2)
程序清单和图纸 (3)
北京联合大学毕业设计（论文）开题报告
题目：智能充电器的设计
专业：电子信息工程指导教师：杨萍
学院：信息学院学号：2007080303316
班级：0708030303 姓名：王研
一、课题任务与目的
任务：
针对电动车常用的动力电池的特点，以单片机作为控制芯片，结合国内外现行的各种充电技术和充电器设计方案，设计一款基于单片机控制的智能充电器，以达到最佳的充电效果，使智能充电器具有良好的性能指标，电路简单可靠。
研究目的：
随着能源的日益紧缺和大气污染的加剧，作为新型交通工具的电动车的研究日益受到重视，从我国国情和人们的消费水平出发，电动车具有广阔的发展前景。作为电动车核心部件的电池及其充电器，其性能的优劣，直接影响电动车的质量状况。针对电动车充电技术的要求，为了使电动车充电器获得良好的性能指标，必须寻找最佳的充电模式，我要设计一款基于单片机控制的智能充电器，涓流充电、大电流充电、过充电和浮充电组合起来的充电方式，这种充电方式经理论和实践表明，可达到最佳的效果，使得蓄电池具有较高的使用容量和较长的循环寿命，可满足不同电动车动力电池的复杂充电要求，为提高蓄电池的性能和可靠性提供有效的途径，对环保、节能型电动车和充电器的设计和开发具有重要的意义，同时，研制性能良好的智能充电器，会带来显著的经济效益和良好的社会效益。
二、调研资料情况
1 电动车用电池的现状和发展趋势
电池作为电动车动力来源，目前应用于电动车的可充式二次电池主要有:铅酸(Lead Acid)电池、镍福(Nickel Cadmium)电池、镍氢(Nickel Metal Hydride)电池和锂(Lithium)电池[1]。
（1）镍一氢电池(Ni-MH )
此类蓄电池的比能量高，寿命长，有较高的比功率，污染轻等优点，被认为
是较好的电动车用蓄电池。但是由于Ni-MH蓄电池的技术未臻成熟，价格贵，单体电池电压低，使用时串联电池个数多，而且均匀一致性较差，限制了蓄电池组实际可使用的寿命。尤其是镍氢电池在高温时自放电率会增高，造成电容量下降的缺点。因此认为Ni-MH蓄电池在电动车上应用的地位是暂短的、过渡性的，将来的市场份额是有限的。
（2）锂离子蓄电池和聚合物铿离子蓄电池
锂离子蓄电池和聚合物锂离子蓄电的比能量更高，有较高的比功率，寿命长，污染轻等优点，被认为是有希望的电动车用电池。但因内含锂活性物质，易产生化学作用，遇火、氮、酸或氧化剂时，可能会有爆炸或着火危险等安全性问题成为影响锂离子蓄电池和聚合物锂离子蓄电池在电动自行车上应用的主要制约因素。它们将成为用于高端电动车的电池，将是继铅酸蓄电池之后所占比例较大的电池。但受价格限制，暂时所占比例不会很大。
（3）锌空电池
锌空电池是金属一空气电池的一种，属于半燃料电池范畴。它有比能量高，原材料丰富，价格不高，污染轻等优点，被认为是电动车用电池的有竞争力的候选者。但目前还没能真正投入使用。
（4）其他电池(如Ni-Zn蓄电池、锌镍蓄电池和燃料电池)
虽然它们各有特点，但都几乎没有在商业化的轻型电动车上使用。这主要是由于价格贵、综合性能不理想、或技术不成熟、或受资源、服务配套系统制约因素影响。氢氧燃料电池虽然在大力发展中，可望成为最理想的电动车电池之一，但在电动车上的应用可能还要等待很长时间(至少15年)
（5）铅酸蓄电池
铅酸蓄电池[2]在100多年的历史中一直不断地在改进提高，有的是革命性的提高，生产技术最为成熟。特别是密封免维护铅酸蓄电池因其有着成本低、价格便宜、材料来源丰富、适用性宽、可逆性好、单体电池电压高、技术和制造工艺较成熟、安全可靠、具有瞬间放电力强、大电流放电性能良好、使用温度范围广等综合因素，已成为商业化轻型电动车主要采用的电池，目前所占市场份额在95%以上。
2 充电器的发展
充电器的发展经历了三个阶段:
（1）限流限压式充电器[3]
最原始的就是限压式充电，然后过渡到限流限压式充电，它使用的方式就是浅充浅放，其寿命表述就是时间，没有次数，比如10年。这种充电模式的效果
较差。
（2）恒流/限压式充电器
这是充电器发展的第二阶段，这种模式的充电器占据了充电器市场近半个世纪。首先，以恒电流充电至预定的电压值，然后，改为恒电压完成剩余的充电。一般两阶段之间的转换电压就是第二阶段的恒电压。这种充电器充电电流总是低于电池的可接受能力，造成充电效率低，大大降低了电池的寿命。
（3）自适应智能充电器
随着大规模集成IC的出现，充电设备进入了一个全新的自适应、智能阶段，即称为第三代充电器。自适应充电器遵循各类电池的充、放电规律进行充、放电。并且具有温度补偿功能。充电系统由具有特殊功能的单片机控制，不断检测系统参数，按模糊推理算法不断调整充电参数，同一充电器可适应不同种类电池的充电，充电器自适应调整自己的输出电流，无需人工选择，避免操作失误。
3 充电方法的研究
（1）常规充电
常规充电制度是依据1940年前国际公认的经验法则设计的。实际上，常规充电的速度被蓄电池在充电过程中的温升和气体的产生所限制。这个现象对蓄电池充电所必须的最短时间具有重要意义。一般来说，常规充电有恒流充电法、阶段充电法（包括二阶段法和三阶段充电法）、恒压充电法。
（2）快速充电技术
为了能够最大限度地加快蓄电池的化学反应速度，缩短蓄电池达到满充状态的时间，同时，保证蓄电池正负极板的极化现象尽量地减少或轻，提高蓄电池使用效率，国内外一直都在不断地研究和开发快速充电方法和技术，快速充电技术近年来得到了迅速发展，主要有：脉冲式充电法、ReflexTM快速充电法、变电流间歇充电法、变电压变电流波浪式间歇正负零脉冲快速充电法。
（3）新型多模式充电技术
随着各种蓄电池技术的发展，国内外电池充电技术也不断更新，目前多模式智能充电技术被认为是最佳充电技术。它综合了常规充电法和快速充电技术的优点，使蓄电池保持较高的容量和较长的使用寿命。多模式智能电池充电器的四种充电状态分别为：涓流充电、大电流充电、过充电和浮充电。
这种多模式充电法综合了恒流充电快速而安全、及时补偿蓄电池电量的优点，和恒压充电能够控制过充电以及在浮充状态保持电池100%电量的优点。多
模式智能电池充电器在满足这些要求的同时可提供尽可能多的功能和设计的灵活性，使之具有更多优点：适时检测充电情况并按预定的充电方案对电池充电；使用四种状态的充电规则使电池获得最好的特性；充满电进行光报警并自动转入浮充电状态，最大限度地保证电池的容量。更能适应电压范围宽、适于恶劣环境的应用。
三、初步设计方法与实施方案
通过对蓄电池的内部结构、工作原理和充电特性的了解和学习，分析各种常规充电法、快速充电法的优缺点之后，探讨一种新充电技术——新型多模式充电技术，即根据电池容量的多少及电池端电压的大小，使充电过程按照涓流充电、大电流充电、过充电和浮充电四个模式进行。为保证电池充足电又不受到损坏，采用具有温度控制和电池电压控制功能的综合控制法来终止充电过程。
当电池电量基本用完时，若直接采用大电流恒流充电，电流过大会损坏电池，电流过小使充电时间过长，因此这一段时间要根据电池电压的具体情况控制充电电流，使充电过程按理想的充电模式变化，以达到最佳充电效果。当检测到充电电流下降到足够小时，说明电池充电已满，此时若立即停止充电过程，电池会自放电。为了防止自放电现象，必须对电池进行浮充维护，即用1/20C(C为电池的额定容量)左右的电流进行浮充充电。电池充满电后，如果不能及时停止充电，电池的温度会迅速上升，采用具有温度控制和电池电压控制功能的综合控制法来终止充电过程。
系统在充电过程中即时检测有无电压负增量（△V）出现，作为判断电池是否已经充满的标准，当电池电压超过检测门限时，系统会检测到有负增量（△V）出现，则认为电池正常充满，控制充电器进入浮充维护状态，同时判断电池温度及电池端电压，是否已超过预定的阈值或保护值作为电池充满的辅助检测手段，若发现温度和端电压已达到或超过了充电保护条件，系统会立即终止所进行的充电过程，同时进行声光报警。若系统未检测到任何满足终止充电的条件，则会随着充电的继续，重新开始充电终止控制法的判断。
以下为智能充电器结构框图:
电动车智能充电器电路主要包括电源部分、采集部分、主控电路部分、人机交互部分。
电源部分：由电源变压器、桥式整流电路、滤波电路和稳压电路组成。电源部分为单片机提供电压以及电池充电工作时需要的各种电压；
采集部分：由电压采样、电流采样、温度检测模块组成。
主控电路部分：由电压检测取样电路将电池端电压的大小反馈回单片机系统内部，由单片机判断后确定应采用何种充电状态，PWM脉宽调制作为占空比调节输出电流，来控制和完成四个充电过程。
人机交互部分：由显示模块、声光报警和按键部分组成。主要功能是接收来自系统的电压、温度、电流大小、电池充满百分比以及故障信息，并按要求给予实时显示。当故障出现和充满电时要发出声光报警，该部分信息交换以中断方式进行。
软件设计部分：基于MPLAB集成开发环境（IDE），适用于使用Microchip 的PICmicro系列单片机进行嵌入式设计的应用开发。是综合的编辑器、项目管理器和设计平台。该程序分为主程序和显示部分程序，它们之间用串口通信。
四、预期结果
主要内容：
以铅酸蓄电池作为研究对象，进行电动车动力电池智能充电器的设计和实现。设计基于Microchip（微芯）公司的PIC16F73单片机控制的智能充电器的硬件电路，对所设计电路的工作原理进行必要的分析，详细地讨论各部分元器件参数的计算方法和选择原则，介绍充电器电源部分、采集部分、主控电路部分、人机交互部分的设计原理和设计方法。电路中包括充电声光报警和超温声光报警装置。
用protel设计电路原理图。
基于MPLAB集成开发环境（IDE），进行软件设计。软件编程调试。
预期结果：
（1）完成智能充电器硬件电路的设计（包括：硬件原理图、硬件电路图）和软件设计。
（2）完成软件编程调试。
五、进度计划
2011.1月下——2011.2月上：研究毕设所要解决的问题，查阅资料，完成3000
字的翻译。
2011.2月上——2011.2月中：进行整体方案的设计，完成开题答辩准备。2011.2月中——2011.3月上：完成各模块的选型，完成总体方案的设计。2011.3月上——2011.3月中：完成硬件原理图、硬件电路图的设计。2011.3月中——2011.4月上：完成系统软件的设计编程，准备中期答辩。2011.4月上——2011.4月下：软件编程调试。
2011.4月下——2011.5月中：论文撰写，答辩准备。
六、调研资料参考文献
[1] 孙逢春，张承宁等.电动汽车.北京:北京理工大学出版社，1999.
[2] 朱松然.铅酸蓄电池技术.第二版.北京.机械工业出版社，2004.
[4] AjmalGodil.能够选择快充或慢充的充电器[J].电子设计技术，2001.
[5] 胡燕燕,杨代华. 基于单片机的智能充电器设计[J]. 电子元器件应用,
2007,(05) .
北京联合大学毕业设计（论文）外文原文及译文
题目：智能充电器的设计
专业：电子信息工程指导教师：杨萍
学院：信息学院学号：2007080303316
班级：0708030303 姓名：王研
一、外文原文
The meaning of computer switching power supply Switching Power Supply is the use of modern power electronics, control transistors switch on and off the opening time rate, to maintain a stable output voltage power supplies, switching power supply from the general pulse width modulation (PWM) control IC and MOSFET pose. Linear power supply and switching power supply compared with the two costs are increasing output growth, but with different growth rate. Power costs in a linear output power point, but higher than the switching power supply, known as the cost of this reversal point. With the development of power electronics technology and innovation, making switching power supply technology has constantly innovative, cost reverse this point to the increasing output of low-power mobile, switching power supply to provide a broad space for development.
High-frequency switching power supply is the direction of their development, so that high-frequency switching power supply of small, and switching power supply into a wider range of applications, particularly in the application of high-tech fields, and promote the high-tech products of small, lightweight Of. Also switching power supply in the development and application of energy conservation, resource conservation and environmental protection are of great significance. Switching Power Supply CategoryPeople in
switching power supply side is the development of technology-related power electronic devices, while the development of frequency switching technology, the two promote each other to promote the switch power annually to more than two-digit growth in a light, small, lightweight, low noise, high reliability, Anti-jamming direction. Switching Power Supply can be divided into AC / DC and DC / DC two categories, DC / DC converter which is now modular, design and technology and production technology at home and abroad have been mature and standardized, and have been authorized users, but AC / DC modular, makes its own characteristics in the process of modular, encountered a more complex technology and manufacturing process problems. Following were the two types of switching power supply for the structure and characteristics to set out.
1 DC/DC transform
DC / DC is to transform the fixed DC voltage transformation into a variable DC voltage, also known as DC chopper. Chopper's work in two ways, first PWM Ts the same way, change ton (GM) and the second is the frequency modulation, ton unchanged, change Ts (easily interference). Their specific circuit from the following categories: (1) Buck circuit - buck chopper, the average output voltage U0 less than the input voltage Ui, the same polarity. (2) Boost circuit - Boost chopper, the average output voltage U0 greater than the input voltage Ui, the same polarity. (3) Buck-Boost circuit - buck or boost chopper, U0 average output voltage greater than or less than the input voltage Ui, polar opposite, inductance transmission.
(4) Cuk circuit - buck or boost chopper, its average output power U0 pressure greater than or less than the input voltage Ui, polar opposite, capacitance transmission. Today's technology allows soft switching DC / DC has undergone a qualitative leap forward, the United States VICOR companies
design and manufacture of a variety of ECI soft-switching DC / DC converters, the largest of its power output is 300 W, 600W, 800W, the power density of the corresponding (6.2 , 10,17) W/cm3, efficiency (80 to 90)%. Japan's latest NemicLambda launched a soft-switch technology using high-frequency switching power supply module RM Series, the switches at (200 ~ 300) kHz, the power density has reached 27 W/cm3, using synchronous rectifier (MOS FET replace SCHOTT - Diode), the efficiency of the entire circuit to 90 percent.
2 AC/DC transform
AC / DC transformation is to transform exchange for DC, its power can be a two-way flow, the flow of power flow from the power load known as the "rectification", the power flow from the load to return to power as "active inverter." AC / DC converter for the importation of AC 50/60 Hz, due to the rectification, filtering, the relatively large size of the filter capacitor is essential, because encountered safety standards (such as UL, CCEE) and EMC Directive Restrictions (such as IEC,, FCC, CSA), AC input side and EMC filter must meet safety standards and the use of the components, such restrictions on the AC / DC power of the small size of the addition, since the internal high-frequency, high-pressure, big Current switching action, made the resolution of EMC difficult to electromagnetic compatibility problems, will install the internal high-density circuit design to the high demand for the same reason, high-voltage, high current power switches make greater loss of work, limiting the AC / DC converter modular process, it must be in power system design methods to optimize the efficiency of its work reaches a certain level of satisfaction.
AC / DC transform the circuit can be divided into the connection mode, half-wave circuit, full-wave circuit. By the power of a few can be divided into, single-phase, three-phase, multi-phase. Circuit work on a quadrant can be divided into
quadrants, the quadrant, the three-quadrant, the four quadrants. Selection of switching power supply.
3 Switching power supply
In the importation of anti-jamming performance, as its own circuit of the characteristics of (multi-level series), the general importation of interference such as a surge through the difficult, in the output voltage stability of the technology indicators compared with the linear power Have greater advantages, its output voltage stability up (0.5 to 1)%. Switching power modules as a power electronic device integration, the choice should note the following: Because of the high efficiency switching power supply, can usually more than 80 percent, it was their choice of output current, accurate measurement of electrical equipment or calculating the maximum absorption current, so that was the choice of switching power supply has a high cost performance, Output is usually calculated as follows:
Is = KIf
Type in: Is-switching power supply is rated output current; If-the largest electrical equipment absorb current; K-margin coefficient, from 1.5 to 1.8 in general;
4 grounding
Linear power than the power switch will generate more interference, the common mode interference sensitive electrical equipment, grounding and shielding should take measures, according to ICE1000, EN61000, FCC restrictions, such as EMC, switching power supply are taking measures EMC EMC, Switching power supply should normally with EMC EMC filter. If lied Huafu technology HA series switching power supply, its FG terminal users access to the land or the case in order to meet the electromagnetic compatibility requirements.
protection circuit In switching power supply design must have a flow of overheating, such as short-circuit protection, it should be preferred in the design of the protection of the full-featured switch power modules, and its protection circuit with the technical parameters of the work of electrical equipment matched to Avoid damage to electrical equipment or switching power supply. Switching power supply technology development trends Switching Power Supply is the direction of development of high-frequency, high reliability, low consumption, low noise, interference and modular. Since switching power supply light, small, thin is the key technology of high-frequency, switching power supply major foreign manufacturers are committed to synchronize the development of new high-intelligent devices, particularly in the second rectifier of the loss and iron in power Oxygen-(Mn Zn) materials to increase the scientific and technological innovation, to enhance the high-frequency and larger magnetic flux density (Bs) under high magnetic properties, and the small capacitor is also a key technology. SMT technology applications makes switching power supply has made considerable progress, both sides of the circuit board layout components, to ensure that the light switch power, small, thin. The high-frequency switching power supply is bound to the tradition of the PWM switching technology innovation and achieve ZVS, ZCS the soft-switch technology has become the mainstream of switching power supply technology and a substantial increase in the switching power supply efficiency. For high-reliability indicators, the U.S. switching power supply manufacturers by reducing operating current, lower junction temperature devices, and other measures to reduce the stress, increased reliability greatly improved. Modular Switching Power Supply is the general trend of development, can be used modular power components distributed power systems, designed to N +1 redundant power systems, and parallel way
to achieve the capacity expansion. Power switching operation for this big noise shortcomings, if the individual pursuit of its high-frequency noise will also increase with, and the use of the resonance conversion circuit technology, in theory, can achieve the high-frequency noise can be reduced, but some Resonant conversion of the practical application of technology there are still technical problems in this area is still a great deal of work to make the technology to practical use.Power electronics technology innovation, switching power supply industry has broad development prospects. China's switch to accelerate the pace of development of power industry, we must walk the road of technological innovation, out of production, study and research with Chinese characteristics, the joint development, for the rapid development of China's national economy to contribute.
二、译文
微机开关电源的含义
开关电源是利用现代电力电子技术，控制开关晶体管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IC和MOSFET构成。开关电源和线性电源相比，二者的成本都随着输出功率的增加而增长，但二者增长速率各异。线性电源成本在某一输出功率点上，反而高于开关电源，这一点称为成本反转点。随着电力电子技术的发展和创新，使得开关电源技术也在不断地创新，这一成本反转点日益向低输出电力端移动，这为开关电源提供了广阔的发展空间。
开关电源高频化是其发展的方向，高频化使开关电源小型化，并使开关电源进入更广泛的应用领域，特别是在高新技术领域的应用，推动了高新技术产品的小型化、轻便化。另外开关电源的发展与应用在节约能源、节约资源及保护环境方面都具有重要的意义。开关电源的分类人们在开关电源技术领域是边开发相关电力电子器件，边开发开关变频技术，两者相互促进推动着开关电源每年以超过两位数字的增长率向着轻、小、薄、低噪声、高可靠、抗干扰的方向发展。开关电源可分为AC/DC和DC/DC两大类，DC/DC变换器现已实现模块化，且设计
技术及生产工艺在国内外均已成熟和标准化，并已得到用户的认可，但AC/DC 的模块化，因其自身的特性使得在模块化的进程中，遇到较为复杂的技术和工艺制造问题。以下分别对两类开关电源的结构和特性作以阐述。
1.DC/DC变换
变换DC/DC变换是将固定的直流电压变换成可变的直流电压，也称为直流斩波。斩波器的工作方式有两种，一是脉宽调制方式Ts不变，改变ton(通用)，二是频率调制方式，ton不变，改变Ts（易产生干扰）。其具体的电路由以下几类：（1）Buck电路——降压斩波器，其输出平均电压U0小于输入电压Ui，极性相同。（2）Boost电路——升压斩波器，其输出平均电压U0大于输入电压Ui，极性相同。（3）Buck－Boost电路——降压或升压斩波器，其输出平均电压U0大于或小于输入电压Ui，极性相反，电感传输。（4）Cuk电路——降压或升压斩波器，其输出平均电压U0大于或小于输入电压Ui，极性相反，电容传输。当今软开关技术使得DC/DC发生了质的飞跃，美国VICOR公司设计制造的多种ECI软开关DC/DC变换器，其最大输出功率有300W、600W、800W等，相应的功率密度为(6.2、10、17)W/cm3，效率为（80～90）％。日本NemicLambda公司最新推出的一种采用软开关技术的高频开关电源模块RM系列，其开关频率为（200～300)kHz，功率密度已达到27W/cm3，采用同步整流器（MOS FET代替肖特基二极管），使整个电路效率提高到90％。
2.AC/DC变换
AC/DC变换是将交流变换为直流，其功率流向可以是双向的，功率流由电源流向负载的称为“整流”，功率流由负载返回电源的称为“有源逆变”。AC/DC 变换器输入为50/60Hz的交流电，因必须经整流、滤波，因此体积相对较大的滤波电容器是必不可少的，同时因遇到安全标准（如UL、CCEE等）及EMC指令的限制（如IEC、、FCC、CSA），交流输入侧必须加EMC滤波及使用符合安全标准的元件，这样就限制AC/DC电源体积的小型化，另外，由于内部的高频、高压、大电流开关动作，使得解决EMC电磁兼容问题难度加大，也就对内部高密度安装电路设计提出了很高的要求，由于同样的原因，高电压、大电流开关使得电源工作损耗增大，限制了AC/DC变换器模块化的进程，因此必须采用电源系统优化设计方法才能使其工作效率达到一定的满意程度。AC/DC变换按电路的接线方式可分为，半波电路、全波电路。按电源相数可分为，单相、三相、多相。按电路工作象限又可分为一象限、二象限、三象限、四象限。开关电源的选用开关电源在输入抗干扰性能上，由于其自身电路结构的特点（多级串联），一
般的输入干扰如浪涌电压很难通过，在输出电压稳定度这一技术指标上与线性电源相比具有较大的优势，其输出电压稳定度可达(0.5～1）％。开关电源模块作为一种电力电子集成器件，在选用中应注意以下几点：
3.输出电流的选择
因开关电源工作效率高，一般可达到80％以上，故在其输出电流的选择上，应准确测量或计算用电设备的最大吸收电流，以使被选用的开关电源具有高的性能价格比，通常输出计算公式为：Is=KIf式中：Is—开关电源的额定输出电流；If—用电设备的最大吸收电流；K—裕量系数，一般取1.5～1.8；
4.接地
开关电源比线性电源会产生更多的干扰，对共模干扰敏感的用电设备，应采取接地和屏蔽措施，按ICE1000、EN61000、FCC等EMC限制，开关电源均采取EMC电磁兼容措施，因此开关电源一般应带有EMC电磁兼容滤波器。如利德华福技术的HA系列开关电源，将其FG端子接大地或接用户机壳，方能满足上述电磁兼容的要求。3.3保护电路开关电源在设计中必须具有过流、过热、短路等保护功能，故在设计时应首选保护功能齐备的开关电源模块，并且其保护电路的技术参数应与用电设备的工作特性相匹配，以避免损坏用电设备或开关电源。开关电源技术的发展动向开关电源的发展方向是高频、高可靠、低耗、低噪声、抗干扰和模块化。由于开关电源轻、小、薄的关键技术是高频化，因此国外各大开关电源制造商都致力于同步开发新型高智能化的元器件，特别是改善二次整流器件的损耗，并在功率铁氧体（Mn Zn)材料上加大科技创新，以提高在高频率和较大磁通密度（Bs)下获得高的磁性能，而电容器的小型化也是一项关键技术。SMT技术的应用使得开关电源取得了长足的进展，在电路板两面布置元器件，以确保开关电源的轻、小、薄。开关电源的高频化就必然对传统的PWM 开关技术进行创新，实现ZVS、ZCS的软开关技术已成为开关电源的主流技术，并大幅提高了开关电源的工作效率。对于高可靠性指标，美国的开关电源生产商通过降低运行电流，降低结温等措施以减少器件的应力，使得产品的可靠性大大提高。模块化是开关电源发展的总体趋势，可以采用模块化电源组成分布式电源系统，可以设计成N＋1冗余电源系统，并实现并联方式的容量扩展。针对开关电源运行噪声大这一缺点，若单独追求高频化其噪声也必将随着增大，而采用部分谐振转换电路技术，在理论上即可实现高频化又可降低噪声，但部分谐振转换技术的实际应用仍存在着技术问题，故仍需在这一领域开展大量的工作，以使得该项技术得以实用化。电力电子技术的不断创新，使开关电源产业有着广阔的发
展前景。要加快我国开关电源产业的发展速度，就必须走技术创新之路，走出有中国特色的产学研联合发展之路，为我国国民经济的高速发展做出贡献。
北京联合大学毕业设计（论文）程序清单和图纸题目：智能充电器的设计
专业：电子信息工程指导教师：杨萍
学院：信息学院学号：2007080303316
班级：0708030303 姓名：王研
一、程序清单
（1）以下为部分主程序清单
void code(){
if(128>ch2_result) //正常充电.
{
output_high(PIN_A4);
if(ddl=0){
output_low(PIN_C7);
if((150<=chl_result)&(chl_result<=170)){
CCP_1= 96; //涓流充电.PWM输出4%.
led[1] = 11;
led[0] = 4;
}
if((255>chl_result)&(chl_result>170)){
switch(Mode){
case l: CCP_1 = 75;
led[1] = 0;
led[0] = 1;
break;
case 2: CCP_1 = 50:
led[1] = 0;
led[0] = 3;
break;
case 3: CCP_l = 25:
led[1] = 0;
led[0] = 5;
break;
case 4: CCP_l = 0;
led[1] = 0;
led[0] = 7;
break;
} //大电流充电.PWM输出100%.
}
if(ch1_result==255)
{
//进入过充，PWM输出20%
ddl = l;
}
else{
if(ddl ==1){
switch(Mode){
case l: CCP_l = 98;
led[1] = 11;
led[0] = 2;
break;
case 2: CCP_l = 94:
led[l] = 11;
led[0] = 6;
break;
case 3: CCP_l = 90;
led[1] = 0;
led[0] = 1;
break;
case 4: CCP_l = 86;
led[1] = 0;
led[0] = 1;
break;
}
基于单片机的智能充电器设计毕业 论文 目录 1 绪论 (1) 1.1课题研究的背景、目的及意义 (1) 1.2国外研究现状 (2) 1.2.1国外研究现状 (2) 1.2.2国研究现状 (2) 1.3研究容与章节安排 (5) 2 方案比较和选择 (6) 2.1总体设计框图 (6) 2.2电源模块 (7) 2.2.1电源方案的选择 (7) 2.3充电方法 (8) 2.3.1锂电池的充电特性 (8) 2.3.2充电方案的选择 (9) 2.4 SOC估算方法 (10) 2.4.1 SOC估算方法的选择 (10) 2.5通信方式 (11)
2.5.1 通信方式的选择 (11) 2.6本章小结 (12) 3 硬件设计与实现 (13) 3.1单片机电路 (13) 3.2充电电源电路 (16) 3.2.1变压电路 (16) 3.2.2整流、滤波电路 (17) 3.2.3 TL494脉宽调制电路 (17) 3.2.4 DC-DC电路 (19) 3.3电压采集电路 (19)
3.4温度采集电路 (21) 3.5报警电路 (21) 3.6本章小结 (22) 4 软件设计与实现 (23) 4.1软件开发环境 (23) 4.1.1 Qt5.4集成开发环境 (23) 4.2单片机程序设计 (23) 4.2.1 整体设计逻辑概述 (23) 4.2.2 电压、温度数据采集 (24) 4.3上位机软件程序设计 (25) 4.3.1 整体设计概述 (25) 4.3.2 程序逻辑流程图 (25) 4.3.3 UI界面 (25) 4.4 上下位机的通信设计 (27) 4.4.1 通信协议概述 (27) 4.4.2 上下位机通信流程图 (27) 4.5 本章小结 (28) 5 调试与分析 (29) 5.1充电电路检测 (29) 5.2温度电路检测 (30) 5.3电压电路检测 (31) 5.4充电器运行检测 (32)
无线网络设计方案 班级：计算机网络技术11-1班 姓名：黄华 学号：
一、概述 近年来，随着计算机技术及网络通信技术的发展，在家庭中实现生活的现代化、安全化，提高居住环境等要求。使家庭设备智能化成为未来生活发展的趋势。随着计算机技术和电子信息技术的日渐成熟，电子产品以前所未有的速度迅速进入千家万户。而网络的普及，家庭用户对Internet的需求也越来越多。我们如果能将繁杂的电子产品有机的进行连接，组成一个家庭局域网，就可以实现软硬件资源共享，合理利用网络资源，满足各家庭成员的使用需求。 该方案具有多业务支持、安全、稳定、兼容性高、可靠性高、部署容易的特点，能实现小区内部的无线移动需求，还能支持小区内部的各项无线应用的可靠运行。针对小区内部的用户的不同需求，可为不同的用户提供不同的服务，安全接入属于自己的网络中，保证整个小区内部网络的安全接入。整体的解决方案包含了无线覆盖的所有软硬件设备，提供一个高安全、可管理、兼容性高的无线网络。 无线局域网是计算机网络和无线通信技术相结合的产物。具体地说就是在组建局域网时不再使用传统的电缆线而通过无线的方式以红外线、无线电波等作为传输介质来进行连接，提供有线局域网的所有功能。无线局域网的基础还是传统的有线局域网，是有线局域网的扩展和替换，它是在有线局域网的基础上通过无线集线器、无线访问节点、无线网桥、无线网卡等设备来实现无线通信的。目前无线局域网使用的频段主要是S频段。 无线局域网的组网模式大致上可以分为两种，一种是Ad－hoc模式，即点对点无线网络；另一种是Infrastructure模式，即集中控制式网络。 二、对建成的网络系统的基本要求 1.采用先进成熟技术，保证系统性能稳定可靠、风险系数小； 2.系统开放性好，可与多厂家产品联网，支持多种网络协议；不影响原有系统的运行，并可与原有系统连接； 3.系统安全保密性好，对人为的攻击、侵害具有极强的抵抗能力； 系统可维护性好，维护费用低； 4.系统兼容性好，能与原有网络设施兼容； 5.系统可用性好，能满足今后较长时期内各种应用的需求； 网络系统建设原则 实用性：
石嘴山科技园办公楼智能化系统 设计方案 宁夏鹏声科技有限公司编制
1、前言 智能化建筑是以科学技术为基础，依据先进的设备和科学的管理，利用计算机及相关的最新技术，将自然生态环境、建筑技术与计算机技术、自动控制技术、通讯与信息处理技术等先进技术相结合的高度综合复杂系统，它为用户提供更加安全、更加舒适、更加方便、更加快捷、更加开放的商务办公、娱乐休闲环境、实现建筑物基础物业管理、安全防范管理以及信息服务等方面的高度自动化，实现节约能源、降低运行成本、保护环境和提高服务质量等目标。 针对科技办公楼项目的具体情况，我们公司融汇多年来的智能化建设的成功经验和智慧，紧紧把握智能化的发展趋势，集成国内外先进的监测、控制和布线产品设备，融合多年来的工程建设经验，推出适合项目具体情况和特点的设计方案。 2、总体规划 2.1综合网络管理设备 2.2设计范围和内容 本次设计包括的建筑为：科技办公楼。 本次设计将提供以上范围的智能与信息设计，包括网络信息化，语音程控系列，综合布线、安全技术防范、等方面，为企业搭建通讯与信息传输平台、建立完善的视频监控系统管理系统。 3、综合布线系统 3.1系统概述 综合布线系统作为网络连接的物理基础和信息传输的通道。而楼层现状每户都是光纤入户后续无法进行综合管理，使用成本高。
3.2系统设计 此次设计采用主干分网，末端自由配置的原则，具体末端网络的分离在管理子系统(配线间)来实现。本次设计的综合布线系统铜缆采用非屏蔽超五类类布线方式。 3.3系统组成 4、视频监控系统 4.1系统概述 监控系统通过安装在主要通道等区域的前端摄像机，将图像传送到管理中心，进行严密的二十四小时电视监控，不仅能在第一时间对违法事件作出快速反应，还能提供事件发生前后一定时间内的查证资料。 本项目系统设计采用全数字方式，图像质量要求不低于四级。 4.2系统组成 系统由前端监控摄像机、网络平台、监视器、存储设备、及线缆组成，电梯专用摄像机采用模拟摄像机方式接入网络。 4.2.1监控点位分布 功能。
目录摘要 III ABSTRACT IV 1前言 6 1.1选题背景和意义 6 1.2课题关键问题及难点 7 1.3调研综述 7 1.3.1目前国内、国外该项目的研究状况 7 1.3.2目前项目的发展趋势 8 1.4主要研究内容 8 2 基于CAN总线的系统结构 9 2.1 CAN技术简介 9 2.2基于CAN总线的控制系统网络拓扑结构 10 2.3 CAN总线系统的通信方式 11 2.4 CAN总线的分层结构 11 2.5 CAN总线报文格式与类型 12 2.5.1 数据帧 12 2.5.2.远程帧 13 2.5.3 出错帧 13 2.5.4超载帧 14 2.5.5 错误检测 14 2.6 本系统结构及特点 15 3．智能照明系统的硬件设计 17 3.1 系统简介 17
3.2 CAN通信接口模块的设计 17 3.2.1 芯片介绍 17 3.2.2 SJA1000工作原理 19 3.2.3 基于SJA1000的CAN总线硬件接口电路设计 20 3.2.4采用MAX232芯片接口ＰＣ机与单片机的连接 21 3.3控制面板模块的设计 22 3.3.1 74HC164芯片说明 22 3.3.2显示部分设计 24 3.3.3键盘部分设计 25 3.3.4基于74HC164的中断串行键盘硬件设计 26 3.3.5矩阵式键盘的按键识别方法 27 3.4智能继电器模块 27 3.4.1电压-频率变换器LM331的介绍 28 3.4.2继电器模块基本原理结构 29 3.4.3整流模块设计 29 3.4.4 V/F转换器LM331模块 30 3.4.5光电耦合器6N137 31 3.4.6单片机AT89C51模块 31 3.5传感器模块 33 3.5.1热释电传感器的工作原理 33 3.5.2芯片介绍 35 3.5.3热释电传感器原理 36 3.5.4照度传感器的设计 37 3.5.5 A/D转换部分 38 3.6调光模块 40 3.6.1电子镇流器调光功能的主要实现方法 41 3.6.2基于IR2159的荧光灯可调光电子镇流器的电路设计 42 3.6.3基于IR21592的调光电子镇流器 43 3.7远程控制模块 45
“十方会”无线覆盖方案 客户需求 1、达到整个别墅的全区域无线覆盖。保证信号没有死掉！ 2、方便用户对整个网络系统的管理、维护。 3、客户系统后期升级、扩展性好。 4、无线局域网实现无间断漫游功能（瘦AP+AC可以实现）。 5、2个别墅之间的草坪的露天场所也需要做无线覆盖 6、用户要分开2个独立的网络，一个是公司内部的办公网络（不允许外来客户访问），一个是免费给用户提供的无线网络，供用户免费使用。 无WIFI不酒店 吃饭上菜后第一个动作是神马？拿起筷子？NO你OUT啦！环顾四周，吃饭第一大事是牌子！旅游的意义是在于放松和休闲吗？当微博朋友圈充满了好友们游山玩水，观海酒店，舌尖上的美食、、、终于了解这个一个爱“显摆“的世界啦。 然而对于一些有特色的酒店来讲，这是时下最流行的微博营销。 如果今天你出差OR旅行，入住了一个没有WIFI的酒店，然后会发生什么？、、、哦，大概是没有然后了、、、 酒店行业迎来了春天，团购也好，神秘房，LASTMINUTE也罢，因为要满足手机、PAD的广泛普及和无线技术的飞速发展，住客除了对酒店硬件设施、服务水平的要求之外，对无线网络的需求从可选到必备----出差的商务人群需要第一时间利用无线网络首发邮件，处理公事；旅游的人们需要利用无线网络上传照片，同时查询旅游咨询等。酒店是否能为客人提供安全、稳定、高效的无线网络，成为了目前我们大家选择酒店的重要因素。 越来越被认可的WIFI观念、驱动着酒店无线网络的发展。然而。追逐无线浪潮并非盲目跟风，在为酒店搭建无线网络之前，酒店经营者应该先搞清楚以下几点问题，从而选择真正是和自己酒店的无线网络。 一：无线网络，能为酒店做什么？ 酒店的无线网络，不仅为客户提供了上网的WIFI信号，还能为酒店实现以下几点功能：1，无线点餐;点餐员在点菜同时完成输单过程，避免点餐人员的来回跑动，工作效率极大提高；无线点餐和厨房出品自动打印功能，使服务人员从人工跑单中解脱出来；传统的点餐管理要求服务人员开据3联单或多单，成本较高。使用无线点餐系统，无需手工开单，节约开单成本。 2，无线POS 3，无线语音服务 4，无线视频监控： 5，无线视频巡更： 6，行李服务 7，智能客房。

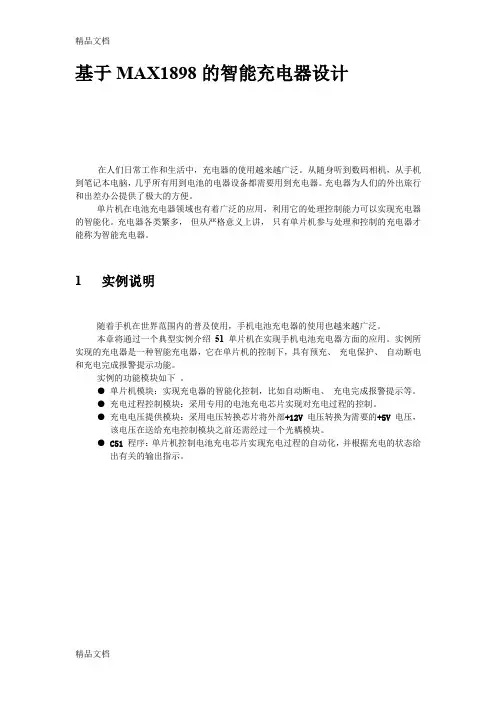

基于MAX1898的智能充电器设计 在人们日常工作和生活中，充电器的使用越来越广泛。从随身听到数码相机，从手机到笔记本电脑，几乎所有用到电池的电器设备都需要用到充电器。充电器为人们的外出旅行和出差办公提供了极大的方便。 单片机在电池充电器领域也有着广泛的应用，利用它的处理控制能力可以实现充电器的智能化。充电器各类繁多，但从严格意义上讲，只有单片机参与处理和控制的充电器才能称为智能充电器。 1 实例说明 随着手机在世界范围内的普及使用，手机电池充电器的使用也越来越广泛。 本章将通过一个典型实例介绍51单片机在实现手机电池充电器方面的应用。实例所实现的充电器是一种智能充电器，它在单片机的控制下，具有预充、充电保护、自动断电和充电完成报警提示功能。 实例的功能模块如下。 ●单片机模块：实现充电器的智能化控制，比如自动断电、充电完成报警提示等。 ●充电过程控制模块：采用专用的电池充电芯片实现对充电过程的控制。 ●充电电压提供模块：采用电压转换芯片将外部+12V 电压转换为需要的+5V电压， 该电压在送给充电控制模块之前还需经过一个光耦模块。 ●C51程序：单片机控制电池充电芯片实现充电过程的自动化，并根据充电的状态给 出有关的输出指示。
