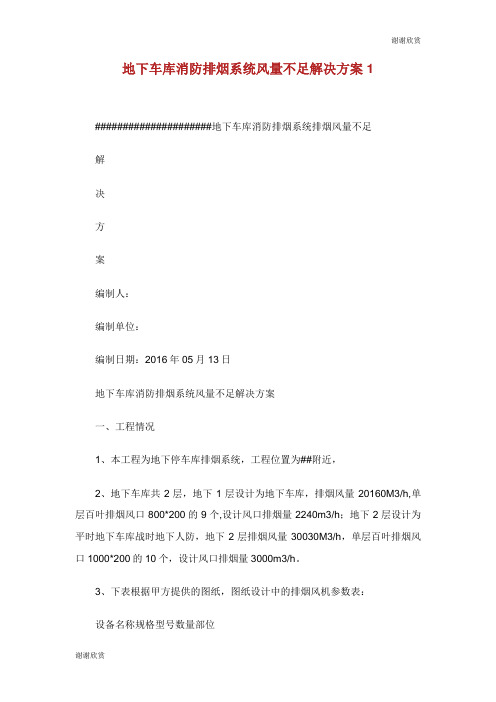

地下车库消防排烟系统风量不足解决方案1
#####################地下车库消防排烟系统排烟风量不足
解
决
方
案
编制人：
编制单位：
编制日期：2016年05月13日
地下车库消防排烟系统风量不足解决方案
一、工程情况
1、本工程为地下停车库排烟系统，工程位置为##附近，
2、地下车库共2层，地下1层设计为地下车库，排烟风量20160M3/h,单层百叶排烟风口800*200的9个,设计风口排烟量2240m3/h；地下2层设计为平时地下车库战时地下人防，地下2层排烟风量30030M3/h，单层百叶排烟风口1000*200的10个，设计风口排烟量3000m3/h。
3、下表根据甲方提供的图纸，图纸设计中的排烟风机参数表：
设备名称规格型号数量部位
消防排烟风机GYF-5.5I型，L=12710m3/h
N=4KW
2台地下1层
消防排烟风机GYF-7I型，L=21918m3/h
N=5.5KW，R=1450rpm
H=571Pa
2台地下2层
二、现有问题
1、排烟系统现场测量数据：风口排烟风速1-2m/s（业主告知）。
2、排烟系统排烟风量太低，不满足消防验收。
三、问题分析
1、根据现有规范《汽车库、修车库、停车场设计防火设计规范》GB 50067-2014规定：汽车库的净高小于等于5m大于4m的排烟量按33000m3/h 计算。
2、两台型号相同且转速相等的风机并联后,风量最高时是两台风机风量的90%左右,风压等于单台风机的压力
.
3、原有地下1层风机GYF-5.5I型风机风量小于规范要求，因而达不到消防排烟验收要求；
4、原有地下2层风机GYF-7I型风机风量可以达到规范要求，但风机出口管路较长，而且竖井风道为土建风道，土建风道沿程阻力较大，因而风机风压损失比较大，因此达不到消防排烟验收要求。
四、解决方案
根据上述问题分析，本着为业主节约成本考虑，现提出下列解决方案：
1、地下2层GYF-7I型两台风机放置在地下一层风机房，代替原有地下
1层GYF-5.5I型两台风机（包含原有地下2层排烟风机的控制及动力电箱和电缆等一并放置在地下1层）；
2、地下二层从新采购、安装两台HYF-9型风机（其中包含排烟风机的控制及动力电箱和电缆等），HYF-9型风机参数：风量：25319m3/h、全压884Pa、转数1450r/min、功率11kw。
五、编制依据
1.《汽车库、修车库、停车场设计防火设计规范》GB 50067-2014
2.《建筑设计防火规范》GB 50016-2014
3.《使用供热空调设计手册》（第二版）
4.《民用建筑供暖通风与空气调节设计规范》GB50736-2012
5.《通风与空调工程施工质量验收规范》（GB50243－2002）
6.《民用建筑供暖通风与空气调节设计规范》GB50736-2012；
7.《建筑设计防火规范》GB50016-2006；
8.《环境空气质量标准》GB3095-2001；
9.《简明通风设计手册》；
10.《声环境质量标准》GB3096-2008
11.《全国民用建筑工程设计技术措施暖通空调.动力》2009
12.《绿色建筑评价标准》GB-T50378-2014
13.《室内空气质量标准》GB/T18883-2002
14.《民用建筑绿色设计规范》JBJ/T229-2010
15.《绿色建筑评价标准-山东省建设工程标准》DBJ/T14-2012
16.《民用建筑供暖通风与空气调节设计规范》GB50736-2012
17.《公共建筑节能设计标准》GB50189-2005
18.《公共建筑节能设计标准》DBJ14-036-2006
19.《通风与空调工程施工规范》GB50738-2011
20.《建筑节能工程施工质量验收规范》GB50411-2007
21.《机械设备安装工程施工及验收通用规范》GB50231-98。2016年05月13日
