第一类属低合金型，代表牌号UNS S32304（23Cr-4Ni-0.1N），钢中不含钼，PREN值为24-25，在耐应力腐蚀方面可代替AISI304或316使用。
第二类属中合金型，代表牌号是UNS S31803（22Cr-5Ni-3Mo-0.15N）,PREN值为32-33，其耐蚀性能介于AISI 316L和6%Mo+N奥氏体不锈钢之间。
第三类属高合金型，一般含25%Cr，还含有钼和氮，有的还含有铜和钨，标准牌号UNSS32550（25Cr-6Ni-3Mo-2Cu-0.2N），PREN值为38-39，这类钢的耐蚀性能高于22%Cr的双相不锈钢。
第四类属超级双相不锈钢型，含高钼和氮，标准牌号UNS S32750（25Cr-7Ni-3.7Mo-0.3N）,有的也含钨和铜,PREN值大于40,可适用于苛刻的介质条件,具有良好的耐蚀与力学综合性能，可与超级奥氏体不锈钢相媲美。国内外主要双相不锈钢牌号的近似对照见表2。
表1 双相不锈钢（DSS）代表牌号的主要化学成分和孔蚀抗力当量值
Representative Duplex Stainless Steel Types,Main
Chemical Analysis and Pitting Resistance Equivalent Number
专业知识分享
专业知识分享
专业知识分享
表2 各国主要双相不锈钢牌号的近似对照
Comparison of Main Duplex Stainless Steels Of Different Countries 专业知识分享
专业知识分享
工业事业部五分厂
2008年8月5日
专业知识分享
专业知识分享
专业知识分享
专业知识分享
专业知识分享
专业知识分享
专业知识分享
专业知识分享
专业知识分享

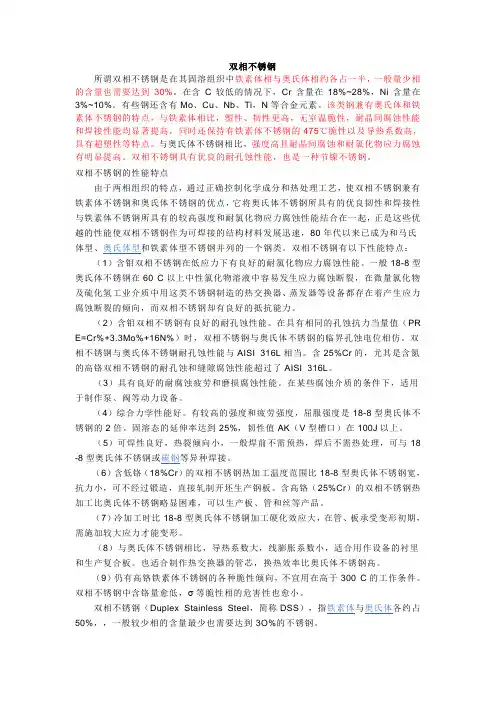

双相不锈钢是指不锈钢中同时具有奥氏体和铁素体两种金相组织结构的不锈钢。
不锈钢一般是不锈钢和耐酸钢的总称。不锈钢是指耐大气、蒸汽和水等弱介质腐蚀的钢，而耐酸钢则是指耐酸、碱、盐等化学浸蚀性介质腐蚀的钢。不锈钢自本世纪初问世，到现在已有90多年的历史。不锈钢的发明是世界冶金史上的重大成就，不锈钢的发展为现代工业的发展和科技进步奠定了重要的物质技术基础。不锈钢钢种很多，性能各异，它在发展过程中逐步形成了几大类。按组织结构分，分为马氏不锈钢（包括沉淀硬化不锈钢）、铁素体不锈钢、奥氏体不锈钢和奥氏体加铁素体双相不锈钢等四大类；按钢中的主要化学成分或钢中的一些特征元素来分类，分为铬不锈钢、铬镍不锈钢、铬镍钼不锈钢以及低碳不锈钢、高钼不锈钢、高纯不锈钢等；按钢的性能特点和用途分类，分为耐硝酸不锈钢、耐硫酸不锈钢、耐点蚀不锈钢、耐应力腐蚀不锈钢、高强不锈钢等；按钢的功能特点分类，分为低温不锈钢、无磁不锈钢、易切削不锈钢、超塑性不锈钢等。目前常用的分类方法是按钢的组织结构特点和钢的化学成分特点以及两者相结合的方法分类。一般分为马氏体不锈钢、铁素体不锈钢、
专业知识分享
奥氏体不锈钢、双相不锈钢和沉淀硬化型不锈钢等，或分为铬不锈钢和镍不锈钢两大类。
奥氏体+铁素体双相不锈钢是指不锈钢中既有奥氏体又有铁素体组织结构的钢种，而且此二相组织要独立存在，含量都较大，一般认为最少相的含量应大于15%。而实际工程中应用的奥氏体+铁素双相不锈钢（习惯称α+γ双相不锈钢或双相不锈钢）多以奥氏体为基并含有不小于30%的铁素体，最常见的是两相各约占50%的双相不锈钢。双相不锈钢英文简写是DSS(Duplex Stainless Steel)。
由于具有α+γ双相组织结构，双相不锈钢兼有奥氏体不锈钢和铁素体不锈钢的特点。与铁素体不锈钢相比，α+γ双相不锈钢的韧性高，脆性转变温度低。耐晶间腐蚀性能和焊接性能均显著提高；同时又保留了铁素体不锈钢的一些特点，如4750C脆性、导热系数高、线膨胀系数小、具有超塑性、有磁性等。与奥氏体不锈钢相比，α+γ双相不锈钢的强度高，特别是屈服强度显著提高，且耐晶间腐蚀、耐应力腐蚀、耐腐蚀疲劳等性能有明显的改善。
双相不锈钢这类不锈钢的典型钢种为2205，即22%铬和5%镍。这类钢种的特性是：强度佳［远优于304］耐蚀性亦佳，因此常用于石化业管线、压力容器及心轴等。SAF是瑞典双相不锈钢标准代号,SAF
专业知识分享
是指山特维克公司的专利牌号。同是2205：如美国冶联AL2205,
61 S.S. 新加坡
62 SFS 芬兰标准
63 S.I 以色列标准
64 SIS 瑞典标准
65 SLS 斯里兰卡标准
66 SNIMA 摩洛哥标准
67 SNV 瑞士标准协会标准
专业知识分享
专业知识分享
双相不锈钢2205的用途：用于炼油, 化肥,造纸,石油,化工等耐海水耐高温浓硝酸等的热交换器和冷淋器及器件。
双相不锈钢的主要代表牌号
DSS一般可分为四类:
低合金型--代表牌号是UNS S32304（23Cr-4Ni-0.1N）
PREN值24～25
中合金型--代表牌号是UNS S31803（22Cr-5Ni-3Mo-0.15N）,
PREN 值32～ 33
高合金型--标准牌号有UNS S32550（25Cr-6Ni-3Mo-2Cu-0.2N）,
PREN 值38～39
专业知识分享
超级双相不锈钢型--标准牌号有UNS S32750（25Cr-7Ni-3.7Mo-0.3N）,
PREN值＞40
(※ PREN 耐孔蚀指数PREN=Cr%+3.3×Mo%+16×N%)
低合金型UNS S32304不含钼, 在耐应力腐蚀方面可代替AISI304或316使用.
中合金型UNS S31803的耐蚀性能介于AISI 316L和6%Mo+N奥氏体不锈钢之间.
高合金型,一般含25%Cr,还含有钼和氮,有的还含有铜和钨,这类钢的耐蚀性能高于22%Cr的双相不锈钢.
超级双相不锈钢型,含高钼和氮,有的也含钨和铜 , 可适用于苛刻的介质条件,具有良好的耐腐蚀与力学综合性能,可与超级奥氏体不锈钢相比美.
代表牌号的主要化学成分
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
专业知识分享
与不锈钢中其他四类相比，由于双相不锈钢具有α+γ双相组织结构，因此，其性能特点兼有奥氏体不锈钢和铁素体不锈钢的特性，是一类高强度与高耐蚀性最佳匹配的不锈钢。 与铁素体不锈钢相比，α+γ双相不锈钢的脆性转变温度低，室温韧性高，耐晶间腐蚀和焊接性能显著改善，同时仍保留铁素体不锈钢的一些特点，如457℃脆性，中温脆性和高温脆性及热导率高、线胀系数小何具有超塑性等。 与奥氏体不锈钢相比，双相不锈钢的强度，特别是屈服强度显著提高，耐晶间腐蚀、应力腐蚀、疲劳腐蚀及磨蚀等性能明显改善，但有磁性。 上述双相不锈钢的特性，随两相比例的不同而有所改变。例如，当铁素体相的比例较大时，则更易显示铁素体不锈钢的性能特点；反之，则更易显示奥氏体不锈钢的性能特点。
1.力学性能 高强度，存在脆性转变温度和三个脆性区。 由于双相不锈钢具有微细的显微组织以及钼、氮等的强化作用，双相不锈钢的强度远远高于铁素体不锈钢和奥氏体不锈钢，一些试验结果见表1和图2。 表1.铁素体（430）、奥氏体（304）和双相不锈钢代表性牌号室温力学性能的对比 图2.分别为超级铁素体不锈钢、超级双相不锈钢、超级奥氏体不锈钢的力学性能对比 但是，双相不锈钢中含高铬、钼的大量铁素体相的存在，使得铁素体不锈钢中所具有的脆性 转变温度和457℃脆性、中温脆性以及高温脆性三个脆性区的特征，在双相不锈钢中先也显 现了出来（图3~5）。但是由于双相不锈钢的晶粒细化且又存在大量奥氏体，所以双相不锈 钢的脆性转变温度明显低于普通铁素体不锈钢，一般均在-40℃或-50℃以下，而且室温冲击 韧性也足够高（表1），因此不影响双相不锈钢的工程应用。至于457℃脆性和中温脆性只 要不高于260℃，长期使用就不会有任何危险。
双相钢的一些知识 2007-12-10 15:17 双相不锈钢分类、牌号及标准 双相不锈钢一般可分为低合金型、中合金型、高合金型和超级双相不锈钢型四类。常用双相不锈钢牌号和各国牌号的近似值对照如下表： 型号\国家中国美国瑞典德国法国日本 低合金型 00Cr23Ni4N UN23 (SAF2304） SS232 （SAF2304） W．Nr.1.4362 UR35N DP11 中合金型 00Cr18Ni5Mo3Si2 00Cr22Ni5Mo3N UNS S31500 UNS S31803 SS2376(3RE60) SS2377(SAF2205) W.Nr.1.4417 W.Nr.1.4462 UR45N DP1 DP8 高合金型 0Cr25Ni5Mo2 00Cr25Ni7Mo3WCuN UNS S32900 UNS S31260 SS2324(10RE51) W.Nr.1.4460 W.Nr.1.4501 329J1 329J2L 超级双相钢 00Cr25Ni7Mo4N 00Cr25Ni6Mo3CuN UNS S32750 UNS S32550 SS2328(SAF2507) W.Nr.1.4410 W.Nr.1.4507 UR47N+ UR52N+ 常用双相不锈钢的性能： 1．化学成分（%） 钢号C≤ Mn≤ Si≤ S≤ P≤ Cr Ni Mo Cu≤ N S32750((SAF2507) 00Cr22Ni7Mo4N 0.03 1.20 0.80 0.020 0.035 24.0/ 26.0 6.0/ 8.0 3.0/ 5.0 0.50 0.24/ 0.32 S31803（SAF2205） 00Cr22Ni5Mo3N 0.03 2.00 1.0 0.02 0.030 21.0/ 23.0 4.50/ 6.50 2.50/ 3.50 0.08/ 0.20 S31500（3RE60）
双相不锈钢奥氏体铁素体不锈钢之比较 所谓双相不锈钢是在其固淬组织中铁素体相与奥氏体相各占一半，一般最少相的含量也许要达到30%。 由于两相组织的特点，通过正确控制化学成分和热处理工艺，使DSS兼有铁素体不锈钢和奥氏体不锈钢的优点。 与奥氏体不锈钢相比，双相不锈钢的优势如下： （1）屈服强度比普通奥氏体不锈钢高一倍多，且具有成型需要的足够的塑韧性。采用双相不锈钢制造储罐或压力容器的壁厚要比常用的奥氏体减少30-50%，有利于降低成本。 （2）具有优异的耐应力腐蚀破裂的能力，即使是含合金量最低的双相不锈钢也有比奥氏体不锈钢更高的耐应力腐蚀破裂的能力，尤其在含氯离子的环境中。应力腐蚀是普通奥氏体不锈钢难以解决的突出问题。 （3）在许多介质中应用最普遍的2205双相不锈钢的耐腐蚀性优于普通的316L奥氏体不锈钢，而超级双相不锈钢具有极高的耐腐蚀性，再一些介质中，如醋酸，甲酸等甚至可以取代高合金奥氏体不锈钢，乃至耐蚀合金。
（4）具有良好的耐局部腐蚀性能，与合金含量相当的奥氏体不锈钢相比，它的耐磨损腐蚀和疲劳腐蚀性能都优于奥氏体不锈钢。 （5）比奥氏体不锈钢的线膨胀系数低，和碳钢接近，适合与碳钢连接，具有重要的工程意义，如生产复合板或衬里等。 （6）不论在动载或静载条件下，比奥氏体不锈钢具有更高的能量吸收能力，这对结构件应付突发事故如冲撞，爆炸等，双相不锈钢优势明显，有实际应用价值。 与奥氏体不锈钢相比，双相不锈钢的弱势如下： （1）应用的普遍性与多面性不如奥氏体不锈钢，例如其使用温度必须控制在250摄氏度以下。 （2）其塑韧性较奥氏体不锈钢低，冷，热加工工艺和成型性能不如奥氏体不锈钢。 （3）存在中温脆性区，需要严格控制热处理和焊接的工艺制度，以避免有害相的出现，损害性能。 与铁素体不锈钢相比，双相不锈钢的优势如下：
双相不锈钢的分析 班级学号姓名 摘要双相不锈钢是在18-8奥氏体不锈钢的基础上，提高C r含量或者加入其他铁素体元素形成的，使钢具有奥氏体加铁素体双向组织，又节约了Ni合金。由于双向不锈钢两相组织的特点，通过正确控制化学成分和热处理工艺，使双相不锈钢兼有铁素体不锈钢和奥氏体不锈钢的优点。文章主要介绍双相不锈钢的性能、双相不锈钢的类型以及双相不锈铜的应用领域。 关键词双相不锈钢；性能；加工；热处理工艺；铁素体不锈钢；奥氏体不锈钢 双相不锈钢的基本优点如下： (1)含铬量为18％—22％的双相不锈钢在低应力下有良好的耐中性氯化物应力腐蚀性能。一般应用在70Y以上中性氯化物溶液中的18—8型奥氏体不锈钢容易发生应力腐蚀破裂，在微量氯化物及硫化氢的工业介质中用这类不锈钢制造的热交换器、蒸发器等设备都存在着产生应力腐蚀破裂的倾向，而双相不锈钢却有良好的抵抗能力。 (2)含钥双相不锈钢有良好的耐孔蚀性能。在具有相同的孔蚀当量值(PR5＝cr％*3．3％Moll6％N)时，双相不锈钢与奥氏体不锈钢的临界孔蚀电位相近。含18％cr的双相不 锈钢耐孔蚀性能与AIsl316L相当。含25％Cr的尤其是含氮的高铬双相不锈钢的耐孔蚀和缝隙腐蚀性能超过了AISI 316L。 (3)有良好的耐腐蚀疲劳和磨损腐蚀性能，在某些腐蚀介质条件下被用于泵、阀等设 备中。 (4)综合力学性能好，有较高的强度和疲劳强度，屈服强度是18—8型奥氏体不锈钢的2倍。双相不锈钢由于具有奥氏体+铁素体双相组织，且两个相组织的含量基本相当，故兼有奥氏体不锈钢和铁素体不锈钢的特点。屈服强度可达400Mpa ~ 550MPa，是普通奥氏体不锈钢的2倍。与铁素体不锈钢相比，双相不锈钢的韧性高，脆性转变温度低，耐晶间腐蚀性能和焊接性能均显著提高；同时又保留了铁素体不锈钢的一些特点，如475℃脆性、热导率高、线膨胀系数小，具有超塑性及磁性等。与奥氏体不锈钢相比，双相不锈钢的强度高，特别是屈服强度显著提高，且耐孔蚀性、耐应力腐蚀、耐腐蚀疲劳等性能也有明显的改善。 (5)可焊性良好，热裂倾向小。一般焊前不需预热，焊后不需热处理，可与18—8型奥氏体不锈钢或碳钢等异种钢焊接。 (6)台低铬(18％cr)的双相不锈钢热加工温度范围比18—8型奥氏体不锈钢宽，抗力小，可不经过锻造，直接轧制开坯生产钢板”肯高铬(25％c?)的钢则比奥氏休不锈钢热加r 困难。 (7)与奥氏体不锈钢相比，导热系数大，线膨胀系数小板，也适用丁制造热交换器的管芯。与奥氏体不锈钢相比，双相不锈钢(DSS)的强度和耐局部腐蚀性能结合良好， DSS的金相组织通常为50％的铁素体和50％的奥氏体，但二者的比例也可以在35％／65％到55％／45％之间变化。由于其高强度及长期使用中的高可靠性，目前国外开始考虑把它作为“基体材料”，以代替碳钢应用到大型储罐及设备制造方面。在炼油行业中经常使用的DSS有22％cr和25％Cr两个级别，后者与前者相比包含更多的钼和氮，具有更高的耐蚀性能双相不锈钥处存在如下缺点： (1)与奥氏休不锈钢比较，耐热性较低，一般控制在300Y以下的工作环境中使用。 (2)冷加r比18—8型奥氏体不锈钢的加丁硬化效应大，在管、板承受变形初期，需施
常用不锈钢基础知识
不锈钢定义 在空气中或化学腐蚀介质中能够抵抗腐蚀的一种高合金钢，不锈钢是具有美观的表面和耐腐蚀性能好，不必经过镀色等表面处理，而发挥不锈钢所固有的表面性能,使用于多方面的钢铁的一种，通常称为不锈钢。代表性能的有13铬钢，18-铬镍钢等高合金钢。 从金相学角度分析，因为不锈钢含有铬而使表面形成很薄的铬膜，这个膜隔离开与钢内侵入的氧气起耐腐蚀的作用。 为了保持不锈钢所固有的耐腐蚀性，钢必须含有12%以上的铬。 不锈钢种类： 不锈钢可以按用途、化学成分及金相组织来大体分类。 以奥氏体系类的钢由18%铬-8%镍为基本组成，各元素的加入量变化的不同，而开发各种用途的钢种。 以化学成分分类： ①． CR系列：铁素体系列、马氏体系列 ②． CR-NI系列：奥氏体系列，异常系列，析出硬化系列。 以金相组织的分类： ①．奥氏体不锈钢 ②．铁素体不锈钢 ③．马氏体不锈钢 ④．双相不锈钢 ⑤．沉淀硬化不锈钢 不锈钢的标识方法
钢的编号和表示方法 ①用国际化学元素符号和本国的符号来表示化学成份，用阿拉 伯字母来表示成份含量，如：中国、俄国 12CrNi3A ②用固定位数数字来表示钢类系列或数字；如：美国、日本、 300系、400系、200系； ③用拉丁字母和顺序组成序号，只表示用途。 我国的编号规则 ①采用元素符号 ②用途、汉语拼音，平炉钢：P、沸腾钢：F、镇静钢：B、甲 类钢：A、T8：特8、GCr15：滚珠 ◆合结钢、弹簧钢，如：20CrMnTi 60SiMn、（用万分之几表示C含量） ◆不锈钢、合金工具钢（用千分之几表示C含量），如：1Cr18Ni9 千分之一（即0.1%C）,不锈 C≤0.08% 如0Cr18Ni9,超低碳C≤0.03% 如 0Cr17Ni13Mo 国际不锈钢标示方法 美国钢铁学会是用三位数字来标示各种标准级的可锻不锈钢的。其中： ①奥氏体型不锈钢用200和300系列的数字标示， ②铁素体和马氏体型不锈钢用400系列的数字表示。例如，某 些较普通的奥氏体不锈钢是以201、 304、 316以及310为 标记， ③铁素体不锈钢是以430和446为标记，马氏体不锈钢是以 410、420以及440C为标记，双相（奥氏体－铁素体），
双相钢介绍 双相不锈钢(Duplex stainless steel) 双相不锈钢是一种铁素体相和奥氏体相共存的不锈钢，同时也是集优良的耐蚀性能、高强度和易于加工制造等诸多优异性能于一身的钢种。 双相不锈钢已经有60多年的历史，世界上第一批双相不锈钢于1930年在瑞典生产出来并用于亚硫酸盐造纸工业。 1968年不锈钢精炼工艺——氩氧脱碳工艺(AOD)的发明，使一系列新的不锈钢的产生成为可能。AOD工艺带来的诸多进步之一就是合金元素N的添加。双相不锈钢添加N元素可以使焊接状态下热影响区的韧性和耐蚀性能接近于基体金属的性能，还可以降低有害金属间相的形成速率。 双相不锈钢同奥氏体不锈钢一样，是一种按腐蚀性能排序的钢种，腐蚀性能取决于它们的合金成分。双相不锈钢一直在不断发展，现代的双相不锈钢可以分为四种类型： 1、不含Mo的低级双相不锈钢2304； 2、标准双相不锈钢2205（德标），占双相钢总量的80%以上； 3、25%Cr的双相不锈钢，典型代表合金255，可归为超级双相不锈钢； 4、超级双相不锈钢，含25-26%Cr,与255合金相比Mo和N的含量增加。典型代表钢种2507。
双相不锈钢中的合金元素主要是Cr铬、Mo钼、N氮、Ni镍，它们在双相钢中的作用如下： 1、Cr铬 钢中最少含有%的Cr才能形成保护钢不受大气腐蚀的稳定的钝化膜。不锈钢的耐蚀性能随Cr的含量提高而增强。Cr是铁素体元素，它可以使具有体心立方晶格的铁组织稳定，也可以提高钢在高温下的抗氧化能力。 2、Mo钼 Mo与Cr协同作用能提高不锈钢的抗氯化物腐蚀的能力。Mo在氯化物环境下的抗点蚀和缝隙腐蚀的能力是Cr的3倍(参见CPT公式)。Mo是铁素体形成元素，同样能促进形成金属间相。因此，通常奥氏体不锈钢中Mo含量小于%，双相钢中小于4%。 3、N氮 N元素可增加奥氏体和双相不锈钢的抗点蚀和缝隙腐蚀的能力，并可以显着地提高钢的强度，它是固溶强化最有效的一个元素。在提高钢强度的同时，N元素还可以增加奥氏体不锈钢和双相不锈钢的韧性，延缓金属间相的形成，使双相不锈钢有足够的时间进行加工和制造，还可以抵消因高Cr、Mo所带来的易于形成σ相的倾向，N是强烈的奥氏体元素，在奥氏体不锈钢中能部分取代Ni。双相不锈钢中一般加入几乎接近溶解度极限的N和用以调整达到相平衡的Ni。铁素体元素Cr和Ni与奥氏体形成元素Ni和N需要达到平衡，才能获得期望的双相组织。
双相不锈钢分类、牌号及标准
双相不锈钢一般可分为四类：第一类低合金型，代表牌号UNSS32304，钢中不含钼，PREN：24-25，耐应力腐蚀方面可代替AISI 304或是316使用。第二类中合金型，代表牌号UNSS31803，PREN：32-33耐蚀性能介于AISI316L和6%MO+N奥氏体不锈钢之间。第三类高合金型，一般含25%Cr，还含有钼和氮，有的还含有铜和钨，标准牌号有UNSS32550，PREN：38-39耐蚀性能高于22%Cr双相不锈钢。第四类超级双相不锈钢型，含高钼和氮，标准牌号有UNSS32750，有的也含钨和铜，PREN>40可使用于苛刻的介质条件，具有良好的耐蚀与力学综合性能，可与超级奥氏体不锈钢相媲美。（注：PREN：孔蚀抗力当量值） 化学成分双相钢的最主要合金元素是Cr、Ni、Mo和N。其中Cr、Mo为增加铁素体含量，而Ni、N为奥氏体稳定元素。有些钢种还有Mn、Cu、W等元素。Cr、Ni、Mo能改进抗腐蚀性。在含氯化物的环境中其抗点蚀及裂缝腐蚀的性能特别好。 1．化学成分（％） 表1 牌号 C Cr Ni Mo N P S SAF2205 0.030 21.0-23 4.5-6.5 2.5-3.5 0.08-0.2 0.030 0.030 SA2507 0.030 24.0-26 6.0-8.0 3.0-5.0 0.32 0.035 0.020 2．机械性能双相钢机械性能取决于产品形式及最终热处理，下表列出了规定的极限 表2 项目牌号试验温度℃RP0.2N/mm2RM0.2N/mm2A5% SAF2205 室温450 620 25 100 360 150 335 200 310 250 295 300 285 SA2507 室温550 800 1000 46 100 450 200 400 在-50℃-280℃温度范围同，双相不锈钢具有很好的机械性能，当双相钢长期承受300℃以上高温时，其微观组织会发生变化并导致韧性下降，然而，韧性的降低并不一定对处于工作温度的材料性能产生影响。腐蚀性能跟类似合金含量的奥氏体钢种相比，双相钢和超级双相钢基体材料具有类心抗点蚀和裂纹腐蚀性能，但一般具有极好的抗应力腐蚀有机酸腐蚀的能力。在工业界按照孔蚀抗力当量值PREN来表示抗点蚀等级是众所周知的。 物理性能：双相钢热传导率列于下表中，并与316L相比较。热传导率W/M摄氏率 表3 温度 牌号 SAF2205 SAF2507 AISI316L 20 19 16 15 100 19 17 16 200 21 19 17.5 300 23 20 19 双相不锈钢的热膨胀与碳钢接近，这使双相钢与奥氏体不锈钢相比，具有明显的优势。金相组织我公司使用于西气东输的UNSS31803双相不锈钢的微观组织图如下，其铁素体含量54% 双相不锈钢优势 1、与奥氏体不锈钢相比 1）屈服强度比普通奥氏体不锈钢高一倍多，且具有成型需要的足够的塑韧性。采用双相不锈钢制造储罐或压力容器的厚度要比常用奥氏体不锈钢减少30-50%，有利于降低成本。 双丰不锈钢各种产品形式：板材和带材管---焊管和无缝管锻材管件和法兰棒和丝
不锈钢基础知识培训材料 不锈钢大市场
不锈钢基础知识 一、不锈钢的简介： 所有金属都和大气中的氧气进行反应，在表面形成氧化膜。不幸的是，在普通碳钢上形成的氧化铁继续进行氧化，使锈蚀不断扩大，最终形成孔洞。可以利用油漆或耐氧化的金属（例如，锌，镍和铬）进行电镀来保证碳钢表面，但是，正如人们所知道的那样，这种保护仅是一种薄膜。如果保护层被破坏，下面的钢便开始锈蚀 耐空气、蒸汽、水等弱腐蚀介质和酸、碱、盐等化学浸蚀性介质腐蚀的钢。又称不锈耐酸钢。实际应用中，常将耐弱腐蚀介质腐蚀的钢称为不锈钢，而将耐化学介质腐蚀的钢称为耐酸钢。由于两者在化学成分上的差异，前者不一定耐化学介质腐蚀，而后者则一般均具有不锈性。不锈钢2的耐蚀性取决于钢中所含的合金元素。铬是使不锈钢获得耐蚀性的基本元素，当钢中含铬量达到12％左右时，铬与腐蚀介质中的氧作用，在钢表面形成一层很薄的氧化膜（自钝化膜），可阻止钢的基体进一步腐蚀。除铬外，常用的合金元素还有镍、钼、钛、铌、铜、氮等，以满足各种用途对不锈钢组织和性能的要求。 二、不锈钢的分类不锈钢通常按基体组织分为： 1、铁素体不锈钢。含铬12％～30％。其耐蚀性、韧性和可焊性随含铬量的增加而提高，耐氯化物应力腐蚀性能优于其他种类不锈钢。 2、奥氏体不锈钢。含铬大于18％，还含有8％左右的镍及少量钼、钛、氮等元素。综合性能好，可耐多种介质腐蚀。 3、奥氏体- 铁素体双相不锈钢。兼有奥氏体和铁素体不锈钢的优点，并具有超塑性。 4、马氏体不锈钢。强度高，但塑性和可焊性较差。 三、不锈钢的特性和用途： 系列 美标 （ASTM ） 国标（GB）日表（SUS）性质用途 200 201 1Cr17Mn6Ni5N SUS201 具有耐酸、耐碱,密度高、抛光无气泡、 无针孔等特点,是生产各种表壳、表带 底盖优质材料等。 主要用于做装饰管,工 业管,一些浅拉伸制品. 202 1Cr18Mn8Ni5N SUS202 用Mn和N 代替了部分镍，从而获得 了良好的力学性能和耐蚀性能，是一种 节镍的新型不锈钢，他的室温强度比 304高，在800度以下有较好的抗氧化 性和中温强度 主要用于做装饰管,工 业管,一些浅拉伸制品. 2205 00Cr22Ni5Mo3N SUS2205 它的Cr、Mo和N元素的区间都比较 窄,容易达到相的平衡(即两相约各占一 半) , 改善了钢的强度,耐腐蚀性和焊接 性能,多用于性能要求较高和需要焊接 的材料,如油气管线等. 用于炼油, 化肥,造纸, 石油,化工等耐海水 耐高温浓硝酸等的热 交换器和冷淋器及器 件。
201不锈钢基础知识 不锈钢材质，有着接近镜面的光亮度，触感硬朗冰冷，属于比较前卫的装饰材料，符合金属时 代的酷感审美。不锈钢材质通常按基体组织分为：1、铁素体不锈钢。含铬12%～30%。其耐蚀性、韧性和可焊性随含铬量的增加而提高，耐氯化物应力腐蚀性能优于其他种类不锈钢。2、奥氏体不锈钢。含铬大于18%，还含有8%左右的镍及少量钼、钛、氮等元素。综合性能好，可耐多种介质腐蚀。3、奥氏体- 铁素体双相不锈钢。兼有奥氏体和铁素体不锈钢的优点，并具有超塑性。4、马氏体不锈钢。强度高，但塑性和可焊性较差。 通俗地说，不锈钢就是不容易生锈的钢，实际上一部分不锈钢，既有不锈性，又有耐酸性（耐蚀性）。 不锈钢的不锈性和耐蚀性是由于其表面上富铬氧化膜（钝化膜）的形成。这种不锈性和耐蚀性是相对的。试验表明，钢在大气、水等弱介质中和硝酸等氧化性介质中，其耐蚀性随钢中铬含量的增加而提高，当铬含量达到一定的百分比时，钢的耐蚀性发生突变，即从易生锈到不易生锈，从不耐蚀到耐腐蚀。不锈钢的分类方法很多。按室温下的组织结构分类，有马氏体型、奥氏体型、铁素体和双相不锈钢；按主要化学成分分类，基本上可分为铬不锈钢和铬镍不锈钢两大系统；按用途分则有耐硝酸不锈钢、耐硫酸不锈钢、耐海水不锈钢等等，按耐蚀类型分可分为耐点蚀不锈钢、耐应力腐蚀不锈钢、耐晶间腐蚀不锈钢等；按功能特点分类又可分为无磁不锈钢、易切削不锈钢、低温不锈钢、高强度不锈钢等等。由于不锈钢材具有优异的耐蚀性、成型性、相容性以及在很宽温度范围内的强韧性等系列特点，所以在重工业、轻工业、生活用品行业以及建筑装饰等行业中获取得广泛的 应用。 奥氏体不锈钢：在常温下具有奥氏体组织的不锈钢。钢中含Cr约18%、Ni 8%~10%、C约0.1%时，具有稳定的奥氏体组织。奥氏体铬镍不锈钢包括著名的18Cr-8Ni钢和在此基础上增加Cr、Ni含量并加入Mo、Cu、Si、Nb、Ti等元素发展起来的高Cr-Ni系列钢。奥氏体不锈钢无磁性而且具有高韧性和塑性，但强度较低，不可能通过相变使之强化，仅能通过冷加工进行强化。如加入S，Ca，Se，Te等元素，则具有良好的易切削性。此类钢除耐氧化性酸介质腐蚀外，如果含有Mo、Cu等元素还能耐硫酸、磷酸以及甲酸、醋酸、尿素等的腐蚀。此类钢中的含碳量若低于0.03%或含Ti、Ni，就可显著提高其耐晶间腐蚀性能。高硅的奥氏体不锈钢浓硝酸肯有良好的耐蚀性。由于奥氏体不锈钢具有全面的和良好的综合性能，在各行各业中获得了广泛的应用。 铁素体不锈钢：在使用状态下以铁素体组织为主的不锈钢。含铬量在11%~30%，具有体心立方晶体结构。这类钢一般不含镍，有时还含有少量的Mo、Ti、Nb等到元素，这类钢具导热系数大，膨胀系数小、抗氧化性好、抗应力腐蚀优良等特点，多用于制造耐大气、水蒸气、水及氧化性酸腐蚀的零部件。这类钢存在塑性差、焊后塑性和耐蚀性明显降低等缺点，因而限制了它的应用。炉外精炼技术（AOD或VOD）的应用可使碳、氮等间隙元素大大降低，因此使这类钢获得广泛应用。 奥氏体--铁素体双相不锈钢：是奥氏体和铁素体组织各约占一半的不锈钢。在含C较低的情况下，Cr含量在18%~28%，Ni含量在3%~10%。有些钢还含有Mo、Cu、Si、Nb、Ti，N等合金元素。该类钢兼有奥氏体和铁素体不锈钢的特点，与铁素体相比，塑性、韧性更高，无室温脆性，耐晶间腐蚀性能和焊接性能均显著提高，同时还保持有铁素体不锈钢的475℃脆
双相不锈钢分类、牌号及标准 双相不锈钢一般可分为低合金型、中合金型、高合金型和超级双相不锈钢型四类。 常用双相不锈钢牌号和各国牌号的近似值对照如下表： 型号\国家中国美国瑞典德国法国日本 低合金型00Cr23Ni4N UN23 (SAF2304） SS232 （SAF2304） W．Nr.1.4362 UR35N DP11 中合金型00Cr18Ni5Mo3Si2 00Cr22Ni5Mo3N UNS S31500 UNS S31803 SS2376(3RE60) SS2377(SAF2205) W.Nr.1.4417 W.Nr.1.4462 UR45N DP1 DP8 高合金型 0Cr25Ni5Mo2 00Cr25Ni7Mo3WCuN UNS S32900 UNS S31260 SS2324(10RE51) W.Nr.1.4460 W.Nr.1.4501 329J1 329J2L 超级双相 钢 00Cr25Ni7Mo4N 00Cr25Ni6Mo3CuN UNS S32750 UNS S32550 SS2328(SAF2507) W.Nr.1.4410 W.Nr.1.4507 UR47N+ UR52N+ 常用双相不锈钢的性能： 1．化学成分（%） 钢号C≤Mn≤Si≤S≤P≤Cr Ni Mo Cu≤N S32750((SAF2507) 00Cr22Ni7Mo4N 0.03 1.20 0.80 0.020 0.035 24.0/ 26.0 6.0/ 8.0 3.0/ 5.0 0.50 0.24/ 0.32 S31803（SAF2205）00Cr22Ni5Mo3N 0.03 2.00 1.0 0.02 0.030 21.0/ 23.0 4.50/ 6.50 2.50/ 3.50 0.08/ 0.20 S31500（3RE60）00Cr18Ni5Mo3Si2 0.03 1.2/ 2.00 1. 4/ 2.00 0.030 0.030 18.0/ 19.0 4.25/ 5.25 2.50/ 2.00 0.05/ 0.10 2．机械性能： 热处理温度℃Ab（MPa）≥As（MPa）≥∮≥布氏洛氏 S32750（SAF2507）00Cr22Ni5Mo3N 1025-1125 水 800 550 15 310 32 S31803（SAF2205） 00Cr22Ni5Mo3N 1020-1100 620 450 25 290 30.5 S31500（3RE60） 00Cr18Ni5Mo3Si2 980-1040 630 440 30 290 30.5 3．双相不锈钢的连续使用温度范围为-50℃-60℃。热加工温度应不低于950℃。 双相不锈钢简介 双相不锈钢是指它的微观组织是由铁素体相和奥氏体相二组成的材料，二相各约占50%。在实际使用中其中一相约在40-60%之间较为合适。 根据两相组织的特点，通过正确控制化学成分和热处理工艺，将奥氏体不锈钢所具有的优良韧性和焊接性与铁素体不锈钢所具有的较高强度和耐氯化物应力腐蚀性能结合在一起，使双相不锈钢成为一类集优良的耐腐蚀、高强度和易于加工制造等诸多优异性能于一身的钢种。它们的物理性能介于奥氏体不锈钢和铁素体不锈钢之间，但更接近于铁素体不锈钢和碳钢。双相不锈钢的耐氯化物孔蚀和缝隙腐蚀能力与铬、钼和氮含量有关，其耐孔蚀和缝隙腐蚀能力可以类似于316不锈钢，或者高于海水用不锈钢如6%MO奥氏体不锈钢。所有的双相不锈钢耐氯化物应力腐蚀断裂的能力均明显强于300系列奥氏体不锈钢，而且其强度也大大高于奥氏体不锈钢，同时表现出良好的塑性和韧性。 双丰不锈钢各种产品形式：板材和带材管---焊管和无缝管锻材管件和法兰棒和丝
第一类属低合金型，代表牌号UNS S32304（23Cr-4Ni-0.1N），钢中不含钼，PREN值为24-25，在耐应力腐蚀面可代替AISI304或316使用。 第二类属中合金型，代表牌号是UNS S31803（22Cr-5Ni-3Mo-0.15N）,PREN值为32-33，其耐蚀性能介于AISI 316L和6%Mo+N奥氏体不锈钢之间。 第三类属高合金型，一般含25%Cr，还含有钼和氮，有的还含有铜和钨，标准牌号UNSS32550（25Cr-6Ni-3Mo-2Cu-0.2N），PREN值为38-39，这类钢的耐蚀性能高于22%Cr的双相不锈钢。 第四类属超级双相不锈钢型，含高钼和氮，标准牌号UNS S32750（25Cr-7Ni-3.7Mo-0.3N）,有的也含钨和铜,PREN值大于40,可适用于苛刻的介质条件,具有良好的耐蚀与力学综合性能，可与超级奥氏体不锈钢相媲美。国外主要双相不锈钢牌号的近似对照见表2。 表1 双相不锈钢（DSS）代表牌号的主要化学成分和蚀抗力当量值 Representative Duplex Stainless Steel Types,Main Chemical Analysis and Pitting Resistance Equivalent Number - . -考试文档-
- . -考试文档-
- . -考试文档-
表2 各国主要双相不锈钢牌号的近似对照 Comparison of Main Duplex Stainless Steels Of Different Countries - . -考试文档-
1.4462 双相钢介绍 双相不锈钢(Duplex stainless steel) 双相不锈钢是一种铁素体相和奥氏体相共存的不锈钢，同时也是集优良的耐蚀性能、高强度和易于加工制造等诸多优异性能于一身的钢种。 双相不锈钢已经有60 多年的历史，世界上第一批双相不锈钢于1930 年在瑞典生产出来并用于亚硫酸盐造纸工业。 1968 年不锈钢精炼工艺——氩氧脱碳工艺(AOD) 的发明，使一系列新的不锈钢的产生成为可能。AOD 工艺带来的诸多进步之一就是合金元素N 的添加。双相不锈钢添加N 元素可以使焊接状态下热影响区的韧性和耐蚀性能接近于基体金属的性能，还可以降低有害金属间相的形成速率。 双相不锈钢同奥氏体不锈钢一样，是一种按腐蚀性能排序的钢种，腐蚀性能取决于它们的合金成分。双相不锈钢一直在不断发展，现代的双相不锈钢可以分为四种类型： 1、不含Mo 的低级双相不锈钢2304 ； 2、标准双相不锈钢2205(德标1.4462 )，占双相钢总量的80% 以上； 3、25%Cr 的双相不锈钢，典型代表合金255 ，可归为超级双相不锈钢； 4、超级双相不锈钢，含25-26%Cr, 与255 合金相比Mo 和N 的含量增加。典型代表钢种2507 。 双相不锈钢中的合金元素主要是Cr铬、Mo钼、N氮、Ni镍，它们在双相钢中的作用如下：
1、Cr 铬 钢中最少含有10.5%的Cr才能形成保护钢不受大气腐蚀的稳定的钝化膜。不锈钢的耐蚀性能随Cr 的含量提高而增强。Cr 是铁素体元素，它可以使具有体心立方晶格的铁组织稳定，也可以提高钢在高温下的抗氧化能力。 2、Mo 钼 Mo 与Cr 协同作用能提高不锈钢的抗氯化物腐蚀的能力。Mo 在氯化物环境下的抗点蚀和缝隙腐蚀的能力是Cr的3倍（参见CPT公式）。Mo是铁素体形成元素，同样能促进形成金属间相。因此，通常奥氏体不锈钢中Mo 含量小于7.5%，双相钢中小于4%。 3、N 氮 N 元素可增加奥氏体和双相不锈钢的抗点蚀和缝隙腐蚀的能力，并可以显著地提高钢的强度，它是固溶强化最有效的一个元素。在提高钢强度的同时，N 元素还可以增加奥氏体不锈钢和双相不锈钢的韧性，延缓金属间相的形成，使双相不锈钢有足够的时间进行加工和制造，还可以抵消因高Cr、Mo所带来的易于形成彷相的倾向， N是强烈的奥氏体元素，在奥氏体不锈钢中能部分取代Ni。双相不锈钢中一般加入几乎接近溶解度极限的N和用以调整达到相平衡的Ni。铁素体元素Cr 和Ni 与奥氏体形成元素Ni 和N 需要达到平衡，才能获得期望的双相组织。 4、Ni 镍 Ni 是稳定奥氏体组织的元素。铁基合金中添加Ni 可促使不锈钢从体心立方晶 体结构（铁素体）转化为面心立方晶体结构（奥氏体） Ni 可以延缓金属间相的形成，但效果远不如N 有效
2205不锈钢 2205不锈钢 双相不锈钢2205合金是由21％铬,2.5％钼及4.5％镍氮合金构成的复式不锈钢。它具有高强度、良好的冲击韧性以及良好的整体和局部的抗应力腐蚀能力。 特点： 1.双相不锈钢2205合金与316L和317L奥氏体不锈钢相比,2205合金在抗斑蚀及裂隙腐蚀方面的性能更优越,它具有很高的抗腐蚀能力,与奥氏体相比,它的热膨胀系数更低,导热性更高。 2.双相不锈钢2205合金与奥氏体不锈钢相比,它的耐压强度是其两倍,与316L和317L相比,设计者可以减轻其重量。2205合金特别适用于—50°F/+600°F温度范围内,在严格限制的情况下(尤其对于焊接结构),也可以用于更低的温度。 化学成分：C≤0.030 Mn≤2.00 Si≤1.00 p≤0.030 S≤0.020 Cr 22.0～23.0 Ni 4.5～6.5 Mo3.0～3.5 N0.14～0.20(奥氏体-铁素体型） 性能补充：[1]主要成分：22Cr-5.3Ni-3.2Mo-0.16N；各国标准：NAS 329J3L、UN S S32205/S31803、DIN/EN 1.4462、ASTM A240、ASME SA-240；机械性能：抗拉强度：σb≥640Mpa；延伸率：δ≥25%；典型工况：20%稀硫酸，60℃以下，年腐蚀率＜0.1 mm；配套焊丝：ER2209。 2205双相不锈钢焊接和焊后热处理工艺研究 资料 2009-04-05 15:53:32 阅读648 评论0 字号：大中小 摘要：采用了等离子弧焊（PAW）打底+钨极氩弧焊（TIG）盖面和等离子弧焊（PAW）打底+熔化极氩弧焊（MIG）盖面两种焊接工艺焊接2205双相不锈钢，并对焊接接头进行了固溶处理，对采用两种焊接工艺的焊件进行金相组织、铁素体-奥氏体两相比例、力学性能以及耐点腐蚀性检测。结果表明，两种焊接工艺都可以保证焊接接头的各项性能均能满足技术要求，TIG焊盖面的焊接接头铁素体含量低于MIG焊盖面，且冲击韧性也于优于MIG焊盖面，而MIG焊盖面的焊接接头的耐点腐蚀性能优于TIG焊盖面。 关键词：2205双相不锈钢 TIG焊 MIG焊力学性能点腐蚀 一、引言 双相不锈钢是由奥氏体和铁素体两相组成，当两相比例约为50％时，双相不锈钢将奥氏体不锈钢所具有的优良韧性和焊接性与铁素体不锈钢所有的较高强度和耐氯化物应力腐蚀性能结合在一起，使 其兼具奥氏体不锈钢和铁素体不锈钢的优点。 2205双相不锈钢是20世纪70年代首先由瑞典研制成功，材料牌号为SAF2205，属于第二代双相不锈钢。中国在80年代初开始研究相当SAF2205的00Cr22Ni5Mo3N双相不锈钢，它是一种典型的含N、超低碳、双相铁素体—奥氏体不锈钢，它具有较高的屈服强度（为奥氏体不锈钢的二倍）及良好的塑性，有
不锈钢基础知识介绍(一) 在空气中或化学腐蚀介质中能够抵抗腐蚀的一种高合金钢，不锈钢是具有美观的表面和耐腐蚀性能好，不必经过镀色等表面处理，而发挥不锈钢所固有的表面性能,使用于多方面的钢铁的一种，通常称为不锈钢。代表性能的有13铬钢，18-铬镍钢等高合金钢。 从金相学角度分析，因为不锈钢含有铬而使表面形成很薄的铬膜，这个膜隔离开与钢内侵入的氧气起耐腐蚀的作用。 为了保持不锈钢所固有的耐腐蚀性，钢必须含有12%以上的铬。 不锈钢种类： 不锈钢可以按用途、化学成分及金相组织来大体分类。 以奥氏体系类的钢由18%铬-8%镍为基本组成，各元素的加入量变化的不同，而开发各种用途的钢种。 以化学成分分类： ①．CR系列：铁素体系列、马氏体系列 ②．CR-NI系列：奥氏体系列，异常系列，析出硬化系列。 以金相组织的分类： ①．奥氏体不锈钢 ②．铁素体不锈钢 ③．马氏体不锈钢 ④．双相不锈钢 ⑤．沉淀硬化不锈钢 不锈钢基础知识介绍(二) 不锈钢的定义是在空气中或化学腐蚀介质中能够抵抗腐蚀的一种高合金钢，不锈钢是具有美观的表面和良好的耐腐蚀性能，不必经过镀色等表面处理，而发挥不锈钢所固有的表面性能,使用于多方面的钢铁的一种，通常称为不锈钢。代表性能的有13铬钢，18-铬镍钢等高合金钢。
从金相学角度分析，因为不锈钢含有铬而使表面形成很薄的铬膜，这个膜隔离开与钢内侵入的氧气起耐腐蚀的作用。 为了保持不锈钢所固有的耐腐蚀性，钢必须含有12%以上的铬。 特性和用途： 一般特性 ◆ 表面美观以及使用可能性多样化 ◆ 耐腐蚀性能好，比普通钢长久耐用 ◆ 强度高，因而薄板使用的可能性大 ◆ 耐高温氧化及强度高，因此能够抗火灾 ◆ 常温加工，即容易塑性加工 ◆ 因为不必表面处理，所以简便、维护简单 ◆ 清洁，光洁度高 ◆ 焊接性能好 各种不锈钢的特性和用途
双相不锈钢、奥氏体、铁素体不锈钢之比较 所谓双相不锈钢是在其固淬组织中铁素体相与奥氏体相各占一半，一般最少相的含量也许要达到30%。 由于两相组织的特点，通过正确控制化学成分和热处理工艺，使DSS兼有铁素体不锈钢和奥氏体不锈钢的优点。 与奥氏体不锈钢相比，双相不锈钢的优势如下： （1）屈服强度比普通奥氏体不锈钢高一倍多，且具有成型需要的足够的塑韧性。采用双相不锈钢制造储罐或压力容器的壁厚要比常用的奥氏体减少30-50%，有利于降低成本。 （2）具有优异的耐应力腐蚀破裂的能力，即使是含合金量最低的双相不锈钢也有比奥氏体不锈钢更高的耐应力腐蚀破裂的能力，尤其在含氯离子的环境中。应力腐蚀是普通奥氏体不锈钢难以解决的突出问题。 （3）在许多介质中应用最普遍的2205双相不锈钢的耐腐蚀性优于普通的316L奥氏体不锈钢，而超级双相不锈钢具有极高的耐腐蚀性，再一些介质中，如醋酸，甲酸等甚至可以取代高合金奥氏体不锈钢，乃至耐蚀合金。 （4）具有良好的耐局部腐蚀性能，与合金含量相当的奥氏体不锈钢相比，它的耐磨损腐蚀和疲劳腐蚀性能都优于奥氏体不锈钢。 （5）比奥氏体不锈钢的线膨胀系数低，和碳钢接近，适合与碳钢连接，具有重要的工程意义，如生产复合板或衬里等。 （6）不论在动载或静载条件下，比奥氏体不锈钢具有更高的能量吸收能力，这对结构件应付突发事故如冲撞，爆炸等，双相不锈钢优势明显，有实际应用价值。 与奥氏体不锈钢相比，双相不锈钢的弱势如下： （1）应用的普遍性与多面性不如奥氏体不锈钢，例如其使用温度必须控制在250摄氏度以下。 （2）其塑韧性较奥氏体不锈钢低，冷，热加工工艺和成型性能不如奥氏体不锈钢。 （3）存在中温脆性区，需要严格控制热处理和焊接的工艺制度，以避免有害相的出现，损害性能。 与铁素体不锈钢相比，双相不锈钢的优势如下： （1）综合力学性能比铁素体不锈钢好，尤其是塑韧性，不象铁素体不锈钢那样对脆性敏感。 （2）除耐应力腐蚀性能外，其他耐局部腐蚀性能都优于铁素体不锈钢。 （3）冷加工工艺性能和冷成型性能远优于铁素体不锈钢。
经济型双相不锈钢S32101的组织\性能与应用 摘要：为降低双相不锈钢的成本，并改善其热加工性能和焊接性，增加相对于其他类型不锈钢材料的竞争优势，自2000年以来，开发低镍量且不含钼或仅含少量钼的经济型双相不锈钢成为双相不 锈钢材料研发的重要发展趋势。2006年奥托昆普公司（outokupmu）率先开发出经济型双相不锈钢s32101，并获得显著成功，该材料制成的卷板、中厚板和棒材产品已在储罐、桥梁、沿海建筑、核电等领域得到广泛应用。目前s32101等经济型双相不锈钢已被纳入美国astm标准，标准牌号为s32101。本文重点介绍了经济型双相不锈钢s32101的组织、性能及应用，尤其是力学性能、腐蚀性能和焊接性能，并将其与奥氏体不锈钢304l进行了相应的对比。结果显示双相不锈钢s32101成本低于奥氏体不锈钢304l，力学性能和耐点蚀性能则优于奥氏体不锈钢304l，是一种经济的替代材料，有望获得更广泛应用。 关键词：经济型双相不锈钢；s32101；力学性能；腐蚀性能；焊接性能; abstract: in order to reduce the cost of the duplex stainless steel, and improve its hot-working character and weldability to increase the relative competitive advantages,since 2000, it has become the important development trend of the study of duplex stainless steel
第一类属低合金型,代表牌号ＵNS Ｓ32３04（23Cr－4Nｉ—0.1N）,钢中不含钼,PREN值为24-２５,在耐应力腐蚀方面可代替AIＳＩ304或３16使用。 第二类属中合金型，代表牌号是UＮS Ｓ31803(２2Cｒ—５Ｎi—3Mo-０.１5N),ＰREN值为３2－３3，其耐蚀性能介于AISI 3１6L和６%Ｍo+N奥氏体不锈钢之间。 第三类属高合金型，一般含25%Cr，还含有钼和氮,有的还含有铜和钨，标准牌号UN ＳS3255０（25Ｃr—6Nｉ—3Mo－２Cｕ－０．2N），PREN值为３8—39，这类钢的耐蚀性能高于22%C ｒ的双相不锈钢。 第四类属超级双相不锈钢型,含高钼和氮,标准牌号UNＳＳ３2750（25Cr—7Ni—3．7Mo—0.3Ｎ)，有的也含钨和铜,PREN值大于4０，可适用于苛刻的介质条件,具有良好的耐蚀与力学综合性能,可与超级奥氏体不锈钢相媲美。国内外主要双相不锈钢牌号的近似对照见表2。 表 1 双相不锈钢(DSＳ)代表牌号的主要化学成分和孔蚀抗力当量值?Rｅpresｅ 1 / 28
ntative Ｄｕplex Stainlｅss SｔeeｌTｙpes，Maiｎ?Chemicaｌ Anaｌysis anｄPｉtting Resiｓｔance Ｅquivalent Number 2 / 28
3０5 Middle a ｌｌｏｙ W.Nr1。４ 462 UＲ 4５ N SS ２３77 UＲ45N+０．0322.863．３0。1８35/36 UNS S3150０3RE600.０3 1８。 5 ５２.70。１29 WNr１。44１ 7 A9０３ UＮS Ｓ 3290０ 10RＥ５ 1 ０.08２5 4.5 1.530 W。Nｒ １.4460 3 / 28
1.4462双相钢介绍 双相不锈钢(Duplex stainless steel) 双相不锈钢是一种铁素体相和奥氏体相共存的不锈钢，同时也是集优良的耐蚀性能、高强度和易于加工制造等诸多优异性能于一身的钢种。 双相不锈钢已经有60多年的历史，世界上第一批双相不锈钢于1930年在瑞典生产出来并用于亚硫酸盐造纸工业。 1968年不锈钢精炼工艺——氩氧脱碳工艺(AOD)的发明，使一系列新的不锈钢的产生成为可能。AOD工艺带来的诸多进步之一 就是合金元素N的添加。双相不锈钢添加N元素可以使焊接状 态下热影响区的韧性和耐蚀性能接近于基体金属的性能，还可以降低有害金属间相的形成速率。 双相不锈钢同奥氏体不锈钢一样，是一种按腐蚀性能排序的钢种，腐蚀性能取决于它们的合金成分。双相不锈钢一直在不断发展，现代的双相不锈钢可以分为四种类型： 1、不含Mo的低级双相不锈钢2304； 2、标准双相不锈钢2205（德标1.4462），占双相钢总量的80% 以上； 3、25%Cr的双相不锈钢，典型代表合金255，可归为超级双相不锈钢；
4、超级双相不锈钢，含25-26%Cr,与255合金相比Mo和N的含量增加。典型代表钢种2507。 双相不锈钢中的合金元素主要是Cr铬、Mo钼、N氮、Ni镍，它们在双相钢中的作用如下： 铬Cr、1． . 钢中最少含有10.5%的Cr才能形成保护钢不受大气腐蚀的稳定的钝化膜。不锈钢的耐蚀性能随Cr的含量提高而增强。Cr是铁素体元素，它可以使具有体心立方晶格的铁组织稳定，也可以提高钢在高温下的抗氧化能力。 2、Mo钼 Mo与Cr协同作用能提高不锈钢的抗氯化物腐蚀的能力。Mo在氯化物环境下的抗点蚀和缝隙腐蚀的能力是Cr的3倍(参见CPT 公式)。Mo是铁素体形成元素，同样能促进形成金属间相。因此，通常奥氏体不锈钢中Mo含量小于7.5%，双相钢中小于4%。 3、N氮 N元素可增加奥氏体和双相不锈钢的抗点蚀和缝隙腐蚀的能力，并可以显著地提高钢的强度，它是固溶强化最有效的一个元素。在提高钢强度的同时，N元素还可以增加奥氏体不锈钢和双相不锈钢的韧性，延缓金属间相的形成，使双相不锈钢有足够的时间进行加工和制造，还可以抵消因高Cr、Mo所带来的易于形成σ相的倾向， N是强烈的奥氏体元素，在奥氏体不锈钢中能部分取代Ni。双相
