南京林业大学
本科毕业设计（论文）
题目：学生公寓钻孔灌注桩
施工组织设计
学院：南方学院
专业：建筑工程
学号： n080607117
学生姓名：
指导教师：
职称：高级工程师
二O一二年五月二十五日
[摘要] 钻孔灌注桩是施工中最常见的施工工艺，也是建筑结构中最重要的组成结构，它的施工直接影响到整个工程的工期与成本，结构的安全与稳定。由于桩的施工有高度的隐蔽性，而影响桩基工程的因素又多，特别是钻孔桩的施工质量具有很多的不确定性因素，故在施工过程中容易出现施工故障与质量隐患。桩基的工程质量问题将直接危及主体结构的正常使用与安全，因此，加强桩基-施工过程中的质量控制，对确保整个工程的质量与安全具有重要意义。
本毕业设计将许多专业知识运用到实际工程施工中，使大学所学的专业知识有了一个融会贯通的过程，可以说是四年学习的总结。
[关键词]钻孔灌注桩岩土工程勘察施工技术施工难点分析
[Abstract]Bored pile is the most common construction craft in the construction. It also is the most important composition structure in the building structure. It is construction directly affect the construction period and cost of the whole project, the safety and stability of the structure. Due to the pile construction has a high degree of concealment, and there are many factors influence project of the pile, especially the construction quality of bored pile has a lot of uncertainty factors. So it is easy to appear construction fault and Quality problems in the construction process. The engineering quality problems of pile foundation will directly endanger the normal use and safety of the main structure. Therefore，strengthen the quality control in the pile foundation construction process will has great significance in ensuring the engineering quality and safety.
The graduation design will apply many professional knowledge to the actual engineering construction，it is the conclusion of the major knowledge we learn in the university.
[Keywords] Bored pile Investigation of geotechnical engineering Construction technology Analysis on construction difficulties
目录
前言 (1)
1、工程概况 (2)
1.1工程概况 (2)
1.2编制说明 (2)
1.3编制依据 (2)
1.4场地工程地质条件及水文地质条件 (3)
1.4.1地质条件 (3)
1.4.2水文条件 (4)
1.5编制目的 (4)
2、施工部署 (5)
2.1施工总体安排 (5)
2.2现场施工平面布置 (6)
3、施工准备 (8)
3.1施工技术准备 (8)
3.2施工人员准备 (8)
3.3施工机械设备准备 (9)
3.4主要施工材料进场计划 (10)
4、主要施工技术 (11)
4.1支护桩、工程桩、立柱桩施工方案与技术措施 (11)
4.2破除桩头施工方案及技术措施 (20)
5、本工程重点、难点及处理措施 (21)
5.1钻进中坍孔 (21)
5.2钻孔偏斜 (21)
5.3缩孔 (22)
5.4掉钻、卡钻和埋钻 (22)
5.5护筒冒水、钻孔漏浆 (23)
5.6清孔后孔底沉淀超厚 (24)
5.7砼灌注过程异常 (25)
6、质量管理体系与措施 (26)
6.1质量管理体系 (26)
6.2质量管理组织机构及组织保证措施 (28)
6.2.1质量管理组织机构 (28)
6.2.2组织保证措施 (31)
6.2.3工程的质量保证措施 (31)
6.2.4供货商的质量管理措施 (32)
6.2.5工地试验室 (33)
6.2.6工程检验、试验 (33)
6.3.各个阶段的质量保证措施 (33)
6.3.1、施工准备过程阶段的质量保证措施 (33)
6.3.2、生产过程阶段的质量保证措施 (34)
6.3.3、竣工交接过程阶段的质保措施 (34)
6.4.质量验收程序及验收方法 (34)
7、施工进度计划和各阶段进度的保证措施 (36)
7.1施工进度计划 (36)
7.2各阶段进度的保证措施 (36)
7.2.1.组织措施 (36)
7.2.2.技术保证措施 (37)
8、施工安全管理、文明施工措施、环保施工措施 (39)
8.1安全施工管理体系与措施 (39)
8.2文明施工管理措施 (43)
8.3环境保护管理体系与措施 (44)
8.3.1.环境保护管理体系 (44)
8.3.2.环境保护措施 (46)
8.3.3.保护周边道路及公共设施措施 (47)
9、与监理部门协调配合措施 (48)
9.1质量控制配合 (48)
9.2进度控制配合 (48)
9.3投资控制配合 (48)
10、结论 (49)
致谢 (50)
参考文献 (51)
附录一重大危险源风险评价及控制措施结果一览表 (52)
附录二施工总平面图 (55)
前言
毕业设计（论文）作为一种理论与实践相结合的教学环节，是对学生综合运用所学知识解决本专业实际问题能力的检验，是学习深化和提高的重要过程；也反映了高校的教学质量。
本人毕业论文的题目是《学生公寓钻孔灌注桩施工组织设计》。经过近三个月时间的努力，本次毕业论文终于圆满结束。本次毕业设计大体包括四部分：一、工程概况；二、施工工作范围、内容、质量目标和依据；三、施工工作程序、制度、方法和措施。四、工程难点分析及控制对策。在实践过程中，参照了大量的施工规范，最后通过实践熟悉灌注桩采用机械，施工操作方法。熟悉工勘报告以及测量、定位方法。在实践过程中，我发现自己还不能把四年所学的专业知识很好的融会贯通，以及很好的运用到实际工程施工组织设计中去。今后我仍不能放松专业知识的学习，并要多积累实际工程施工的经验。
本次毕业论文将许多专业知识运用到实际工程施工中，可以说是大学学习的一个总结。虽然经过长时间的酝酿和认真的编写，并得到了指导老师李京高级工程师和相关工程师的指导与帮助，但由于水平和条件所限，还有不少的缺点和错误，恳请各位老师批评指正。
最后再次对曾给予我帮助的那些人们表示诚挚的谢意，谢谢大家！
N080607117
2 2012年5月5日
1、工程概况
1.1工程概况
南京林业大学学生公寓桩基工程位于南林大东北部，临近玄武大道与花园路交叉口处。其桩基采用钻孔灌注桩，钻孔灌注桩桩径φ800，φ600，桩长19-23m，桩数606根，桩身混凝土强度为C35；支护形式为钻孔灌注桩加砼支撑:支护桩桩径φ700@1000，桩数约468根，混凝土强度等级C30。
本次施工范围：钻孔灌注桩桩基施工。计划投入28台钻孔桩机，投入施工人员约200人。
施工合同工期：60天
建设单位：南京林业大学
设计单位：南京建筑工程学院建筑设计研究院（主楼桩基）；江苏华东设计有限公司（基坑支护）
监理单位：江苏建科建设监理有限公司
施工单位：江苏省岩土工程公司
1.2编制说明
1、钻孔灌注桩的施工方针是“精心施工，竭诚服务，科学管理，诚信守约”，以此表达对施工管理的愿望、承诺、诚意和质量目标。
2、根据各种资源的供应情况，保证确保施工工期与工程质量符合国家质量验收标准两不误。
3、现行江苏省地区有关建设标准、规程、安全管理、质量要求和现场文明施工管理
文件。
4、施工中合理考虑工期要求和现场条件，尽量减少施工机械和施工人员对环境的影响。
1.3编制依据
1、设计文件。
2、施工蓝图。
3、国家及行业颁发的施工质量验收规范，工程质量检验评定标准：
GB 50202-2002 建筑地基基础工程施工质量验收规范
GB 50204-2002 混凝土结构工程施工质量验收规范
GB 50026-2007 工程测量规范
GB/T28001-2001 职业安全健康管理体系规范
GB50194-2002 建筑工程施工现场供用电安全规范
JGJ146-2004 建筑施工现场环境与卫生标准
JGJ/T77-2003 施工企业安全生产评价标准
JGJ 80-91 建筑施工高处作业安全技术规范
JGJ160-2008 施工现场机械设备检查技术规范
JGJ164-2004 建筑施工现场环境内外与卫生标准
JGJ 94-2008 建筑桩基技术规范
JGJ 59－99 建筑施工安全检查标准
JGJ 46-2005 施工现场临时用电安全技术规范
JGJ 33－2001 建筑机械使用安全技术规程
JGJ 18-2003 钢筋焊接及验收规程
1.4场地工程地质条件及水文地质条件
1.4.1地质条件
①-1层杂填土：松散，土质极不均匀，其工程性质差，未经处理不应直接利用；
①-2层素填土：软~可塑状态，土质不均匀，工程性质差，未经处理不宜直接利用；
②-1层粉质粘土：可塑状态局部软塑，中高压缩性，为中低强度地基土，工程性质较差，不宜以此层作为拟建裙房天然地基基础的持力层；
③层粉质粘土：可塑状态局部硬塑，中等压缩性，中高强度地基土，工程性质好。
④层残积土：中密状态为主，工程性质较好，但遇水易软化；
⑤-1层强风化闪长岩：N实测＞50击，密实状态，其工程性质良好，是建筑物的良好桩基持力层，但遇水易软化；
⑤-2A、⑤-2B层中风化闪长岩：工程性质良好，是建筑物的良好桩基持力层。
1.4.2水文条件
场地地表水主要为场地东北角和西南角的塘水，水体主要受大气降水和居民生活用水的补给，水位动态受季节性影响明显。
拟建场地下水主要为孔隙潜水及孔隙微承压水。孔隙潜水主要赋存于②-2层以浅土体中，主要接受大气降水入渗补给及地表水的侧向补给，以蒸发排泄为主，水位动态受季节性变化影响明显。勘察期间测得孔隙潜水初见水位（标高）为6.50～6.70m，稳定水位（标高）为6.23～6.55m。据区域水文地质资料表明，该地区潜水水位年变幅在1.0m左右，根据场地周边条件，年最高水位埋深可按地表下0.5m考虑。
1.5编制目的
为确保工期、质量及安全、文明工地，节约成本等条件，编制出针对性的施工组织设计，以指导施工顺利地完成本工程项目的建设。大力推广应用新技术、新工艺、控制工程成本，缩短工期，创建优质工程为目的。
2、施工部署
2.1施工总体安排
2.1.1、施工组织机构设置：本工程设立一个项目经理部，下设管理层和作业层。项目部管理机构设置见下表。
表2-1 项目部管理机构表
2.1.2
业人员在内的200人左右的施工队伍，能够高效有序地进行各项工程的施工和管理。
2.1.3、机械配备配置： 28台套钻孔桩机及钢筋加工机械、挖土机械等参加本工程施工。
2.1.4
、施工顺序，考虑本工程有工程桩和支护桩，工程桩由场地南侧向北顺序施工支护桩由北侧分别向东、南与向西、南施工形成合围。
2.1.5、施工场地布置全面兼顾，加强对环境保护设施的安排及措施的落实，减少对周围环境的影响。
2.2现场施工平面布置
根据项目部施工总体部署，结合施工现场的实际情况，合理地布置施工场地，对工程进度和现场文明施工十分有利，目前施工现场平面布置见附录二，如后期设备基础及配套设施位置与临时设施冲突根据情况进行调整。
2.2.1、施工设施
工地设置现场办公室，职工休息区及钢筋成型场地，现场设厕所一座，污水排入市政排污管道。
施工区域内钢筋加工场设在施工场地的西侧、废浆池设在施工场地的北侧。（详见施工现场平面布置图）
2.2.2、施工道路
施工道路尽量利用场地原有道路，且重新铺设施工便道，使之与场地东门、西北侧大门连通并保持通畅，以满足人员、施工设备及材料的运输要求。
2.2.3、施工用水
施工生产用水主要用于钻孔灌注桩施工，施工用水由业主提供的接口，并采用Φ100水管接入施工场地，在主水管上每隔15米设置1个三通水阀接至各施工机台。生活用水安装水表Φ25水管从业主提供的接水口接入。
2.2.4、施工用电
⑴现场施工用电主要用于钻孔桩施工、电焊以及照明，施工前向业主提出申请，施工临时用电电源需从业主提供的一台箱变（容量为630KVA）接至施工现场2个一级配电箱分接至4个二级配电箱，再分别接入6台桩机及钢筋笼焊接设备，配电箱均设漏电保护器。剩余施工机械经业主同意使用柴油发电机组
(2) 本项目施工供电配电箱设置为三级配电两级漏电保护。设备实行“一机、一闸、一漏、一箱。”
1)施工供电系统采用保护接零方式；
2) 重复接地：根据临电规范要求，在配电室总配电柜及中间分配电箱、末端分配电箱均做一组重复接地，R地≤4Ω；
⑶系统配置要求
1) 施工现场配电箱均设漏电保护装置。
2) 所有设备用电及照明用电均从配电柜引到漏电保护配电箱。
3) 施工时严格按照规范进行，经安全检查合格后方可投入使用。
4) 所有用电设备的保护接地线均采用接地线。
5) 施工用电量需求量见《施工现场临时用电方案》。
3、施工准备
3.1施工技术准备
1、施工方案的编制。施工前应编制施工方案，明确成桩机械、成桩方法、施工顺序、邻近建筑物或地下管线的保护措施等。
2、施工进度计划。根据工程总进度计划确定桩基施工计划，该计划应包括进度计划，劳动力需求计划及材料、设备需求计划。
3、制定质量保证、安全技术及文明施工等措施。
4、进行工艺试桩。为确定合理的施工工艺，在施工前应进行工艺试桩，由此确定工艺参数。
5、熟悉和审查施工图纸。拿到设计图纸后，及时进行图纸自审、会审并尽快请设计院进行设计交底，熟悉工程的所有环节。
3.2施工人员准备
表3-1劳动力投入计划表
单位：人
3.3施工机械设备准备
表3-2 拟投入的主要施工设备表
3.4 主要施工材料进场计划
表3-3 本工程主要材料进场计划表
4、主要施工技术
本工程施工顺序为：平整场地→工程桩（含试桩）、支护桩、立柱桩→破桩头
施工前，将采用1台挖掘机将场地平整，以利于施工。
4.1 支护桩、工程桩、立柱桩施工方案与技术措施
4.1.1工程桩（含试桩）、支护桩、立柱桩施工工艺流程图
工程桩（含试桩）、支护桩、立柱桩施工工艺流程图见图4.1。
4.1.2工程桩（含试桩）、支护桩、立柱桩主要施工和技术措施
4.1.2.1桩位测放
⑴测量员在工程勘察放样的基础上测放桩位，所有桩位均用Φ12钢筋头打入地下20cm 且顶部涂以红油漆，以利检查核对。
①定桩位。定桩位时必须按照施工方格网实地定出控制线，再根据设计的桩位图，将桩逐一编号，依桩号所对应的轴线、尺寸施放桩位，并设置样桩，以供桩机就位定位。定出的桩位必须再经一次复核，以防定位差错。
②水准点。桩基施工的标高控制，应遵照设计要求进行，每根桩的桩顶、桩端均须做标高记录，为此，施工区附近应设置不受沉桩影响的水准点，一般要求不少于2 个。该水准点应在整个施工过程中予以保护，不使其受损坏。桩基施工中的水准点，可利用建筑高程控制网的水准基点，也可另行设置。
⑵桩位放样完毕后，测量员先将放样结果交项目项目工程师验收。
⑶项目项目工程师验收合格后，再报请业主工地代表或监理验收；验收合格后，经双方负责人在桩位放样单上签字认可，将放样结果形成资料性文件，方可进行下道工序的施工；否则，重新放样。
⑷桩位放样误差20mm。
4.1.2.2护筒埋设
⑴沿桩位0.7m外钉四根Φ16钢筋头，使其两根连线交于桩位中心。
⑵、以钉入的桩位钢筋头为中心，挖一比护筒大10cm的圆坑，且底部要进入原状土≥20cm。
⑶、埋设护筒时，其中心线与桩位中心线的允许偏差≤20mm，并保持护筒垂直。
⑷、护筒内径要比桩径大10cm。
⑸、埋设护筒时，其四周应用粘土分层回填夯实，确保孔口不坍塌，否则，护筒松动，倾斜而失去护筒护壁的作用。
⑹、埋设好护筒后，逐个测量护筒上口标高，以正确控制桩深，如遇松散填土，护筒易下沉时，应用铁丝将护筒与钻机机座固定。
⑺、埋设好护筒后，由技术人员进行检测，并请建设方或监理复核验收。
图4-1 工程桩（含试桩）、支护桩、立柱桩施工工艺流程图
4.1.2.3钻孔
4.1.2.3.1钻机就位
⑴钻机移至桩位上后，将桩位四周的十字线拉起，钻机转盘中心与桩位中心（即十字线交点中心）偏差≤20mm。
⑵钻机底部垫设枕木要稳固平整，以保护钻机水平稳固。
⑶机班长用水平尺前后左右校正钻机水平，主动钻杆用铅锤检测，班长自检，质检员复检，合格后报请业主代表或监理验收；业主代表或监理验收合格并签字认可后方可开钻。
⑷对于桩中心距<4D的桩位须间隔桩位施工或24小时后施工,以防穿孔事故发生。
4.1.2.3.2钻孔垂直度
⑴钻孔垂直度：工程桩（含试桩）、支护桩、立柱桩要求<0.3/100。
⑵采取措施：
①钻头采用腰箍型，保证钻头方向竖直向下。
②检查所有钻杆是否垂直，成孔过程中要检查钻机水平情况，不少于3次，注意减少晃动。发现偏斜及时调整。
③在钻头上部加配重钻杆，钻进中使钻杆重心在底部，以确保垂直度。
4.1.2.3.3钻孔直径
⑴桩身截面要求：桩径误差小于50mm。
⑵选用不小于设计桩径的钻头。每孔结束提钻后质检员均要检测钻头外径，随时补焊确保钻头直径。
⑶在典型特殊地质剖面段，针对不同地层采用不同转速、泵量。
⑷开孔采用轻压慢转，穿过护筒底下1.0m左右，采用正常钻进规程进行，对难于穿过的土层采用加配重钻进的措施，以提高钻进速度。在钻至中风化闪长岩石中时，更换牙轮钻钻进，以提高钻进效率。
⑸准确计量各桩混凝土灌注量,计算充盈系数,以便调整钻头直径。
4.1.2.3.4钻孔护壁
本次施工中，采用正循环法施工，以确保孔底沉渣能被清出。
⑴钻孔中要求孔壁稳定，不发生坍塌。
⑵成孔过程中孔内泥浆液面应保持稳定。
⑶为防止在钻进砂层中塌孔，在此地层施工中应加大泥浆比重至1.3。
⑷本次施工采用原土造浆，其比重、粘度由质检员经常检查，不符合要求时，及时采取措施,勤杂班要及时清理泥浆池和沉淀池，循环沟槽等，废浆及时外运。
⑸若坍孔严重，向孔内回填粘性土放置一段时间后重新钻孔。
4.1.2.3.5钻孔深度
⑴保证桩长满足设计要求为控制条件，桩孔完成后，须经业主代表、设计院代表、监理验槽，确定桩身实际长度。
⑵准确丈量钻具：钻头锥体1／2处为计算孔深的起点，和计算孔底沉渣的起点。每台钻机所用的钻杆不得混放。每根钻杆下放时必须丈量，计量工具必须经过校验。
⑶钻孔至设计标高后，机班长自检，质检员复检后，请业主或监理到现场检查验收，合格后签字认可，方可终孔。
⑷钻孔深度允许偏差：+300mm。
4.1.2.4成孔方法
①成孔准备
A、埋设护筒要求与桩位垂直并同心，误差小于50mm，护筒厚度5mm～8mm，护筒高度
1.2m。开挖埋设护筒要用粘土分层回填夯实。
B、泥浆池：每个机台设置一个泥浆池分二个小泥浆池，一个为循环池，一个为沉淀池。勤捞砂以降低泥浆含砂率，提高泥浆护壁性能，确保孔壁稳定。设专人进行泥浆质量管理，经常测定有关泥浆指标。
C、钻机就位做到场地平整，虚土填实，钻具对准孔位中心，机台转盘用水平尺测量水平度，主动钻杆用线垂测量垂直度,钻机主轴倾斜度小于0.5%。
D、测量机台标高，计算吊筋长度，确定预估钻孔深度，配置钻杆，导管。填写钻进报表。
②成孔工艺
钻孔灌注桩排桩宜采取隔桩施工，并应在灌注砼24h后进行邻桩成孔施工。
成孔施工中钻具的垂直度、钻头的大小是钻孔桩成桩质量的重要环节，开、工前首先应对钻杆、钻头进行丈量验收并机台记录在案归口使用：垂直度可采用在砼地坪上弹线校核；钻具的长度、直径可采用钢尽丈量。外观不合格及质地质量不合的产品杜绝使用。具体工艺如下：
A、开孔时轻压慢钻，防止孔斜。成孔钻进时，采用导向性能好的宽腰带三翼笼式全间钻头钻进，保证钻孔垂直度。
B、在钻进较差地层时，由于易缩径或塌孔，应加大泥浆比重，使比重在 1.2～1.25左右，粘度在28秒左右，钻进速度不宜太快，控制在2.5m/h左右，加钻杆时，要进行扫孔，达到保证孔径的目的。
钻孔灌注桩施工质量问题控制与防治措施 一、前言 钻孔灌注桩由于对各种地质条件的适应性、施工简单易操作且设备投入一般不是很大，因此在各类工程中得到广泛应用。但是由于钻孔灌注桩的施工大部分是在地面以下进行，其施工过程无法直接观察，成桩后也不能进行直接开挖验收，它又是最容易出现质量问题的一种基础形式。分析钻孔灌注桩在施工过程中可能发生的事故，进行必要的防范是保证钻孔灌注桩成桩质量，确保基础工程安全的重要措施。以下从几点浅谈在施工过程中遇到的问题处理办法。 二、桥梁钻孔桩施工工艺及方法 1、钻孔桩基础施工工艺 钻孔桩施工工艺流程见图2-1;孔灌注桩施工程序见图2-2。
图2-1 钻孔桩施工工艺流程图
桩端 持力层 （3）钻机就位、泥浆制备（5）钻进完成， 第一次清孔， 检孔（7）插入导管，二次清孔，砼灌注（6）吊放钢 筋笼（8）砼灌注完成，拔出导管，桩完成桩端持力层 （4）钻进 （1）平整场地、测量放样 （2）护筒埋设 图2-2 钻孔灌注桩施工程序示意图 2、施工准备
平整场地，清除坡面危石浮土。施工现场的出土路线应畅通。施工复测后，定出桩孔准确位置，在桩外侧设置桩中心的十字控制桩，设置护桩并固桩；经常检查校核护桩。放出桩孔四周。 现场四周应设置排水沟、集水井和沉淀池；孔口四周挖排水沟，做好排水系统；及时排除地表水，搭好孔口雨棚。 施工现场备足钻孔用水、粘土、碎石、片石等材料，确保意外情况发生时材料齐备，满足处理需要。 3、护筒埋设 钢护筒采用δ=8mm的钢板制作，护筒直径大于孔径0.4m。护筒顶宜高出施工水位或地下水2.0m，并高出施工地面0.5m，钢护筒四周用粘土夯实。水中护筒在钻孔作业平台上采用导向架导向，振动锤下沉至粘土层。护筒埋设或下沉到位后，顶面位置偏差不大于5cm，倾斜度小于1%。 4、钻机安装 旱地桩施工时应平整、加固处理地面，在钻架下部支点处垫设方木，以扩散对地面应力。水中桩时钻机直接安放于平台上。钻机就位时保持底盘平稳、钻架直立、钻头中心对准桩位中心，并将钻架可靠固定。确保在钻进过程中不发生倾斜和位移。 5、泥浆制备 泥浆选用优质粘土或膨润土造浆，经试验室配比确定。本工程泥浆指标采用：比重为1.1～1.30，粘度16～22秒，PH值大于6.5，含砂率不大于4%，胶体率不小于95%。对不同的地质条件可适当调整泥浆比重。 6、成孔 冲击钻进开孔时主要为造浆护壁，开孔前在孔内多放粘土，并加适量粒径不大于15cm的片石和碎石，顶部抛平，用大比重泥浆、低冲程密击，钻进0.5～1.0m后，再回填粘土，继续用低冲程密击，如此反复二、三次，使孔壁坚实、竖直、圆顺，待冲砸至钻头顶在护筒下3～4m后，方可加大冲程正常钻进。 钻孔过程中根据桩位处详细地质情况采用不同方式钻进。粘土、粉质粘土
第1章组合机床总体设计 1.1攻螺纹组合机床常用的通用部件及选用 1.1通用部件的选用原则 通用部件的选用是组合机床设计的主要内容之一。选用的方法是:根据所需的功率、进给力、进给速度等要求,选用动力部件及其配套部件。 选用原则是: 1) 切削功率应满足加工所需的计算功率(包括切削所需功率、空转功率、传动功率)。 2) 进给部件应满足加工所需的最大计算进给力、工作行程和工作循环的要求。 3) 动力箱与多主轴箱尺寸相适应和匹配。 4) 应满足加工精度的要求。 5) 尽可能按通用部件的配套关系选用有关的通用部件。
1.2攻螺纹组合机床常用的通用部件及其选用 1.2.1 动力滑台 动力滑台是由滑座滑鞍和驱动装置组成实现直线进给运动的动力部件。根据被加工零件即D180N柴油机箱体的工艺要求:底面12-M6攻丝,孔深16mm螺纹深14mm,在滑鞍上安装动力箱,动力箱带动主轴箱完成攻丝工序。 动力滑台根据驱动和控制方式的不同可分为液压滑台机械滑台和数控滑台三种类型。根据需要选用液压动力滑台,型号为1HY040-IA，台面宽400mm，长800mm，行程长400mm，滑台及滑座总高320mm其特点是:采用双矩形导轨结构形式,导向的长度大,导向性好；滑座体为箱形框架结构,滑座底面中间增加了结合面,结构刚度高，导轨寿命长。 1.2.2 攻丝卡头及攻丝靠模装置 1. 攻丝卡头 攻丝卡头用于连接丝锥和攻丝主轴,保证丝锥与被加工的螺纹底孔自动对中,并保证丝锥顺利地引进；补偿丝锥每分钟引进量与攻丝主轴每分钟进给量之差值。 2. 攻丝靠模装置 攻丝装置的进给运动直接由靠模螺杆靠模螺母得到。其优点是:靠模经磨制可以得到较准确的螺距,而且靠模杆带动丝锥进给比较轻,其中攻丝接杆可以补偿靠模系统与丝锥自行引进的进给差,攻丝时可以得到较高的精度。 (1) 通用的TO281型攻丝靠模装置 这种攻丝靠模装置通常由攻丝靠模和攻丝卡头配合组成攻丝装置。这种装置易于调整,只要松开压板,便可方便的将丝锥取出,且在变动被加工螺孔时,易装卸调换，只是整个结构轴向尺寸较大。 (2) 通用的TO282攻丝靠模装置 这种攻丝靠模装置轴向尺寸较小,主要用于活动攻丝模板和钻攻复合模板。 考虑以上因素,选用通用的TO281型攻丝靠模装置。 3. 攻丝靠模实现的方式
桩基础毕业设计摘要 1.桩平面布置原则 （1）力求使各桩桩顶受荷均匀，上部结构的荷载重心与桩的重心相重合，并使群桩在承受水平力和弯矩方向有较大的抵抗矩。 （2）在纵横墙交叉处都应布桩，横墙较多的多层建筑可在横墙两侧的纵墙上布桩，门洞口下面不宜布桩。 （3）同一结构单元不宜同时采用摩擦桩和端承桩。 （4）大直径桩宜采用一柱一桩；筒体采用群桩时，在满足桩的最小中心距要求的前提下，桩宜尽量布置在筒体以内或不超出筒体外缘1倍板厚范围之内。 （5）在伸缩缝或防震缝处可采用两柱共用同一承台的布桩形式。（6）剪力墙下的布桩量要考虑剪力墙两端应力集中的影响，而剪力墙中和轴附近的桩可按受力均匀布置。 2.桩端进入持力层的最小深度 （1）应选择较硬上层或岩层作为桩端持力层。桩端进入持力层深度，对于粘性土、粉土不宜小于2d（d为桩径）；砂土及强风化软质岩不宜小于1.5d；对于碎石土及强风化硬质岩不宜小于1d，且不小于0.5m。（2）桩端进入中、微风化岩的嵌岩桩，桩全断面进入岩层的深度不宜小于0.5m，嵌入灰岩或其他未风化硬质岩时，嵌岩深度可适当减少，但不宜小于0.2m。 （3）当场地有液化土层时，桩身应穿过液化土层进入液化土层以下的
稳定土层，进入深度应由计算确定，对碎石土、砾、粗中砂、坚硬粘性土和密实粉土且不应小于0.5m，对其他非岩石土且不宜小于1.5m。（4）当场地有季节性冻土或膨胀土层时，桩身进入上述土层以下的深度应通过抗拔稳定性验算确定，其深度不应小于4倍桩径，扩大头直径及1.5m。 3.桩型选择原则 桩型的选择应根据建筑物的使用要求，上部结构类型、荷载大小及分布、工程地质情况、施工条件及周围环境等因素综合确定。 （1）预制桩（包括混凝土方形桩及预应力混凝土管桩）适宜用于持力层层面起伏不大的强风化层、风化残积土层、砂层和碎石土层，且桩身穿过的土层主要为高、中压缩性粘性土，穿越层中存在孤石等障碍物的石灰岩地区、从软塑层突变到特别坚硬层的岩层地区均不适用。其施工方法有锤击法和静压法两种。 （2）沉管灌注桩（包括小直径D<5O0mm，中直径D=500～600mm）适用持力层层面起伏较大、且桩身穿越的土层主要为高、中压缩性粘性土；对于桩群密集，且为高灵敏度软土时则不适用。由于该桩型的施工质量很不稳定，故宜限制使用。 （3）在饱和粘性土中采用上述两类挤土桩尚应考虑挤土效应对于环境和质量的影响，必要时采取预钻孔。设置消散超孔隙水压力的砂井、塑料插板、隔离沟等措施。钻孔灌注桩适用范围最广，通常适用于持力层层面起伏较大，桩身穿越各类上层以及夹层多、风化不均、软硬
第一章国标螺纹的一般知识 一.螺纹的分类 1.螺纹分内螺纹和外螺纹两种； 2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹； 3.按线数分单头螺纹和多头螺纹； 4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24*1.5LH； 5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等 二. 米制普通螺纹 1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）； 2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种； 2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。 2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。 3.米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度； 3.1.常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)： 表1 常用米制普通粗牙螺纹的直径/螺距
3.2.米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。 三. 用螺纹密封的管螺纹（GB 7306与ISO7/1相同） 1.用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。压力在5×105Pa以下时，用前一种连接已足够紧密，后一种连接通常只在高温及高压下采用。 2.用螺纹密封的管螺纹内螺纹有圆锥、圆柱两种形式。外螺纹只有圆锥一种形式。牙型如下：锥度1：16，牙形角55°，旧螺纹标准示例：ZG3/8； 3.标记示例： 圆锥内螺纹Rc 3/8 圆柱内螺纹Rp3/8 圆锥外螺纹R3/8 当螺纹为左旋螺纹时Rc 3/8-LH（LH表示左旋螺纹） 常用螺纹(标记：Rc 3/8、Rp3/8、R3/8)的基本尺寸： 表2
目录 1.绪论 (1) 1.1选题的背景和意义 (1) 1.2研究的容 (1) 2.施工前的各项准备工作 (2) 2.1施工准备 (2) 2.2主要机械设备、检测实验仪器选型和配置准备 (2) 2.3劳动力准备 (3) 3.栈桥及施工平台施工 (3) 3.1栈桥施工 (3) 3.2平台施工 (7) 4.钻孔桩基础施工 (10) 4.1钻孔桩施工工艺 (10) 4.2冲击钻成孔 (12) 4.3钢筋骨架的制作与安装 (20) 4.4灌注水下混凝土 (21) 4.5钻孔桩质量检验 (24) 5.施工过程中的质量控制 (24) 5.1质量目标 (24) 5.2西江特大桥质量管理组织机构 (24) 5.3质量保证体系 (24) 5.4质量保证的技术措施 (24) 6.钻孔灌注桩常见施工质量问题及防治措施 (26) 6.1钻进过程中的问题 (26) 6.2钻孔桩断桩常见事故及处理办法 (30) 7.小结 (33) 参考文献 (34) 致 (35) 附录一 (37) 附录二 (38) 附录三 (39) 附录四 (40) 附录五 (41)
中文摘要 灌注桩系是指在工程现场通过机械钻孔、钢管挤土或人力挖掘等手段在地基土中形成桩孔，并在其放置钢筋笼、灌注混凝土而做成的桩。而钻孔灌注桩基础作为深基础的一种，由于它具有适应性强、对邻近建筑物影响较小、抗震性能强、施工噪音小、无振动、所需设备简单、操作方便、施工安全等优点，在世界围得到了广泛的应用。本文以西江特大桥施工时所采用的冲击钻孔灌注桩技术为依据，探讨研究其施工工艺流程、操作要点和相应的工艺标准以及浅谈施工前的各项准备和施工过程中的质量控制。 关键词：钻孔灌注桩施工工艺探讨
试论钻孔灌注桩施工技术的运用 [摘要]钻孔灌注桩基础施工技术能够使工期缩短，并且提升工程的经济、社会的效益。灌注桩能将上部结构荷载传递到深层稳定的土层中，从而大大减少基础沉降，是一种极为有效，安全可靠的基础形式。建筑施工技术水平的提高也越来越明显，现阶段，在我国建筑施工过程中，钻孔灌注桩技术是绝大部分建筑施工单位所采用的技术。 一、钻孔灌注桩施工技术简介 钻孔灌注桩是指在工程建筑施工过程中采用机械钻孔或人力挖掘等方式在地基土中钻成桩孔，在桩孔中间放置由钢筋笼和灌注混凝土制作成的桩，根据制孔方法不同，钻孔灌注桩主要分为沉管灌注桩和挖孔灌注桩等。钻孔灌注桩技术还有一个优点，它对于建筑结构功能改变影响较小，从而减少了对建筑施工经济利益的损害。但是钻孔灌注桩技术在施工质量状况的优劣，严重影响到建筑施工工程的功能和作用，同时对建筑工程中安全也造成一定的影响力。 二、钻孔灌注桩施工技术操作要点 1 建筑钻孔施工技术 首先，在进行钻孔施工场地的清理与测量过程中，应注意对于钻孔施工场地的地表杂物等进行清理干净，并对于钻孔场地进行夯压处理，使建筑钻孔施工场地的密实度达到钻孔施工的要求标准。 其次，在进行钻孔护筒的埋设施工中，通常是使用钢制材料进行钻孔护筒的制作，制作护筒的钢材料多使用 4mm 左右厚度的钢板进行，制作过程中为了避免钢板材料厚度不足造成变形，通常会在制作
成型的护筒上中下端部分，使用加筋进行焊接加固，以保证护筒埋设施工所需要的厚度与刚度要求。进行钻孔护筒的埋设施工时，护筒埋设轴线应与建筑施工桩基桩位中心向对称，并且埋设的钻孔护筒底部应与周围进行紧密的接触。钻孔护筒的埋设深度在 100到 150cm 之间，钻孔护筒顶部高度与地面距离也有明确要求，通常在 30cm 左右，偏差不宜太大。 最后，在进行建筑地基的钻孔施工中，首先应将钻孔钻机按照预先设计准备就位，并且保持钻机与地面钻孔施工面垂直。钻孔施工过程中，一旦发生倾斜、偏移、沉陷等情况，应立即停止纠正，钻孔施工的速度应由慢逐渐加快，钻孔施工力度也应由小到大进行控制变化。钻孔施工过程中，应注意通过冲洗循环方式进行钻进成孔，钻进时注意控制钻孔内泥浆的比重，钻孔施工操作一定要规范化和专业化，防止塌孔问题出现。 2 钢筋笼的制作和安装方法。 在进行建筑钻孔灌注桩施工中应用的钢筋笼制作施工中，首先应对于进行钢筋笼制动的钢筋材料质量进行控制。其次，在进行钢筋笼的制作过程中，应注意按照钢筋笼制作设计图纸与要求进行制作，尤其是钢筋笼制作过程中的钢筋焊接以及调直、弯折、截断处理等，都应按照具体的设计制作要求进行制作。最后，在进行钢筋笼的安装施工之前，首先应使用探孔检测装置对于钻孔进行检测，然后根据检测情况进行安装。在整个过程中应注意以下几点：（1）钢筋笼制作时，主筋连接，桩身纵向受力钢筋的接头应设置在桩身受力较小处；接头
摘要 随着我国经济的发展和建筑设计的多样化，高层建筑的基础设计对保证工程安全和控制工程造价至关重要。在选择基础形式时与建筑物的使用性质、上部结构类型、地质情况、抗震性能、对周围建筑物的影响及施工条件等有密切的关系。为节约投资应该对地基基础多方案比较进行优化设计。 本设计的题目是焦作三维国贸中心4#住宅楼桩基础设计，主要思路是根据地质勘察资料、施工条件和工程要求，确定桩基础的桩型、桩的断面尺寸和长度、单桩容许承载力、桩的数量和平面布置以及承台的尺寸和构造，再根据承受的荷载验算桩基承载力，估算沉降量并验算桩和桩承台的强度。 通过设计桩基础要达到掌握桩基设计计算的具体原理及主要设计步骤，更深入地理解桩基工程特性。通过本次钻孔灌注桩基础设计，使作者对桩的受力特点、制作工艺、设计过程和施工方法有一个更为深入的了解，做到了把作者大学四年所学的力学知识和基础课程与具体工程紧密结合，真正实现了理论应用于实践，增强了动手能力，对今后解决实际问题大有帮助。 关键词：地基；桩基础；钻孔灌注桩；设计；
ABSTRACT with the development of our economy and the diversification of architecturaldesign, foundation design of high-rise building is very important to guaranteeonstruction safety and control the project cost. In choosing base form buildings withhe use of the properties, the upper structure type, geological conditions, seismicperformance and influence on surrounding buildings and the construction conditionshave a close relationship. To save investment should optimize the foundation schemes designed. the main idea of this design is according to the geological exploration data, construction conditions and engineering requirements, determine the pile foundation pile type, pile section size and length, the number of allowable bearing capacity of single pile, pile and plane arrangement and the size and structure of the cofferdam, again according to withstand the load calculation of pile foundation bearing capacity, estimating and calculating the pile settlement and the strength of the pile caps. Through the design to achieve mastery of pile foundation design and calculation of concrete pile foundation principle and main design steps, a deeper understanding of pile foundation engineering characteristics. Through the drill hole filling pile foundation design, the author of pile bearing characteristics, production technology, design process and construction method has a more in-depth understanding, did the author at the university four years learning knowledge of mechanics and basic course and combining concrete engineering, truly achieve the theories into practice, enhance the ability to solve practical problems inthe future. Key words:the foundation; Pile foundation;Bored piles; Design; The construction

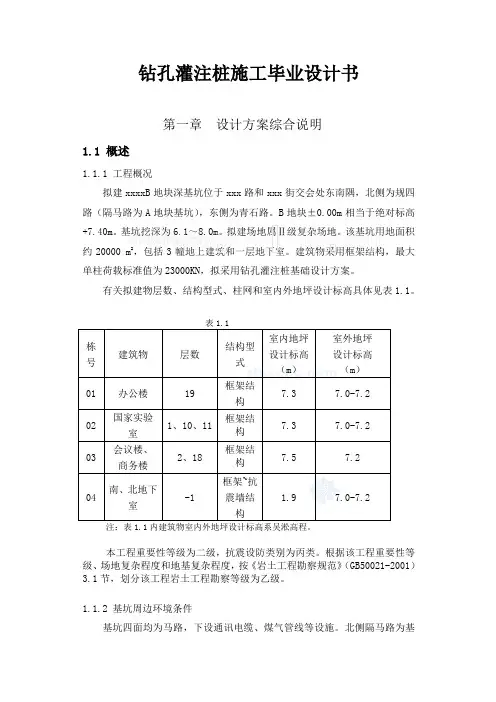

钻孔灌注桩施工毕业设计书 第一章设计方案综合说明 1.1概述 1.1.1工程概况 拟建xxxxB地块深基坑位于XXX路和XXX街交会处东南隅，北侧为规四路（隔马路为A地块基坑），东侧为青石路。B地块土0.00m相当于绝对标高+7.40m。基坑挖深为6.1?8.0m。拟建场地属U级复杂场地。该基坑用地面积约20000 m2,包括3幢地上建筑和一层地下室。建筑物采用框架结构，最大单柱荷载标准值为23000KN拟采用钻孔灌注桩基础设计方案。 有关拟建物层数、结构型式、柱网和室内外地坪设计标高具体见表 1.1 本工程重要性等级为二级，抗震设防类别为丙类。根据该工程重要性等级、场地复杂程度和地基复杂程度，按《岩土工程勘察规范》（GB50021-2001 3.1节，划分该工程岩土工程勘察等级为乙级。 1.1.2基坑周边环境条件 基坑四面均为马路，下设通讯电缆、煤气管线等设施。北侧隔马路为基
