电力系统无功优化的模型及算法综述①
许文超 郭 伟
(东南大学电气工程系 南京 210096)
SUMMARIZE OF REACTIVE POWER OPTIMIZATION MODEL AND ALGORITHM I N ELETRIC POWER SYSTEM
Xu Wenchao Guo Wei
(Dept.of Electrical Engineering,South east Univ ersity,Nanjing,210096)
ABSTRACT In this pape r Reactiv e Pow er Optimiza tio n (R PO)and its histo r y ar e intro duced in brief.Th en the pape r makes a summar y of sev er al cla ssical optima l models and the model in elect ricity mar ke t,and ana ly ses some compar ativ ely ex cellent optima l algo rithm.So me ex istent pro blems ar e also bro ught o ut accor ding to the demand of r ea l-time optima l co ntro l.
Key Words Reactiv e po w er optimizatio n(RPO),Algo-rithm,M o del,Electric po w er system
摘要 本文简要介绍了电力系统无功优化的历史,综合评述了比较经典的优化模型和电力市场下的无功优化模型,分析比较了多种较为优秀的优化算法,并根据全网无功实时优化控制的要求提出了现存的一些有待解决的问题。
关键词 无功优化 算法 模型 电力系统
1 引言
自J.Carpentier在上世纪60年代初首先提出了电力系统最优潮流(OPF)的概念后,电力系统潮流优化问题在理论上和实际应用上已经有了很大发展。而无功优化问题是O PF中一个重要的组成部分,几十年来国内外很多专家学者对此开展了大量的研究工作[1～4]。
随着电力系统的复杂化,除了系统规划、运行要考虑无功优化,高压支流输电及灵活交流输电、电力市场等更多的领域也涉及到无功优化问题,对无功优化方案及控制手段的要求也越来越苛刻[5][6]。本文对其中的无功优化问题及其研究现状进行分析,通过对以往无功优化模型算法的优缺点的比较,希望能够对今后的研究有所帮助。
2 无功优化的数学模型
无功优化问题是指某电力系统在一定运行方式下,满足各种约束条件,达到预定目标的优化问题,它涉及无功补偿装备投入地点的选择、无功补偿装置投入容量的确定、变压器分接头的调节和发电机机端电压的配合等,是一个多约束的非线性规划问题。
2.1 经典的数学模型
电力系统无功优化问题一般可以表示为以下的数学模型:
min f(u,x)
s.t.g(u,x)=0
h(u,x)≤0
(1)
式(1)中涉及到控制变量(u)和状态变量(x)。u是可人为调节的变量,可包括:P Q发电机节点的无功功率、可调变压器的抽头位置、无功补偿设备的容量及PV和平衡节点的电压模值。x可包括除平衡节点外其它所有节点的电压相角、除发电机或具有无功补偿设备的节点的电压模值。
目标函数有多种考虑角度。从经济性角度出发的经典模型是考虑系统的网损最小化,目标函数为[7]:
min f1=min∑
n
l
k=1
G k(i,j)[U2i+U2j-2U i U j cos(W i-W j)](2)式中:n l为网络总支路数;G k(i,j)为支路i-j的电导;U i、U j分别为节点i、j的电压;W i、W j分别为节点i、j的相角。
从系统安全性出发的经典模型是选取节点电压偏离规定值最小为目标函数[7]:
min f2=min∑
n
j=1
|U j-U spec j|
ΔU j(3)
①本文2002年5月17日收到
本文修改稿2002年7月9日收到
式中:n 为除平衡节点外节点总数;U spec j 为节点给定电压值;ΔU spec j 为节点电压给定最大偏移值。
而对系统往往需要同时考虑经济性和安全性,所以出现了同时考虑电压稳定裕度最大和有功网
损最小的多目标函数的无功优化模型[8～10]。
约束条件包括等式约束和不等式约束,等式约束即满足潮流方程;不等式约束可考虑:PV 节点或平衡节点的电压、可调变压器的抽头、发电厂的无功出力、无功补偿装置的容量等控制变量的上下界,PQ 节点的电压幅值、PV 或平衡节点的无功注入、支路电流幅值、支路的视在功率、支路两端电压角度差等运行边界约束。例如针对式(1)模型,可以考虑如下的约束条件:s.t.
P i -U i ∑j =n
j =1U j (G i j cos W i j +B ij sin W ij )=0
Q i -U i ∑j =n
j =1U j (G ij sin W ij +B ij co s W
ij )=0Q G i
min
≤Q Gi ≤Q G i max Q Ci
min
≤Q Ci ≤Q Ci max
U i min ≤U i ≤U i max
W ij min ≤W i j ≤W ij max
T i min ≤T i ≤T i
max
(4)
式中:P i 、Q i 分别表示节点i 注入的有功、无功功率;Q Gi min 、Q Gi max 、Q Ci min 、Q Ci max 分别表示第i 发电机
无功出力下限、上限和第i 无功补偿器无功补偿容量的下限、上限;U i min 、U i max
分别表示节点i 电压幅
值上下限,T i min
、T i max 表示第i 可调变压器分接头
调节范围。
2.2 电力市场下的数学模型
众所周知,传统的无功优化模型里有很多因素尚未考虑,目标函数大多考虑有功网损最小或者电压实际偏差量最小。随着电力市场理论的完善及其推广,专家学者意识到无功合理定价的重要性,倪以信等提出了考虑无功成本的电力市场下的无功优化模型[11][12]
,即在计及电力系统无功电价的基础上提出无功优化补偿的模型,其目标函数为系统发电总成本C 。C =
∑i ∈N
G
[C
g pi
(P Gi )+C gqi (Q G i )]+
∑j ∈N
C
C
cj
(Q C j )
(5)
其中:N G 为发电机节点总数;N C 为具有无功补偿
器的节点总数;C g pi (P Gi )为节点i 有功发电成本函数;C gqi (Q Gi )为节点i 无功发电成本函数;C cj (Q Cj )为节点j 的无功补偿器运行成本函数。此优化模型
考虑了无功发电成本和无功补偿器的成本等,对于无功优化问题的结果有一定修正作用,适应电力市场需求。
3 传统的无功优化算法
60年代后,运筹学上的多种优化方法,几乎都在无功优化计算上作了研究、尝试和应用。其中比较经典的算法有:梯度类算法,牛顿法,二次规划法和线性规划法。
H .W.Domm el 和W.F.Tinney 在1968年提出了简化梯度法[13]
解决有功和无功最优问题,这是国外最早出现的较有影响的无功优化算法,对后来的研究产生了很大的影响。接着David I.Sun 和严正等提出了牛顿优化算法[14][15]
,其中拉格朗日扩展目标函数的稀疏海森矩阵可以较简洁地用来求解最优无功潮流,十分透彻地利用了电力系统导纳矩阵的稀疏结构。针对无功优化目标函数形式为二次函数的电力系统,出现了二次规划(Sequential Quadratic Prog ramming )算法,它要求无功优化目标函数具有二次函数的形式,这是一种特定形式的非线性规划解。现实的电力系统是分布参数的非线性系统,要控制这样的系统,就需要大量的计算空间和时间,为了适应实时控制的需要,产生了线性规划这种模型。由于二次规划目标函数的一阶偏导数是线性的,所以二次规划又可以转化为线性规划问题进行求解。
表1将上述经典算法进行了比较。在它们的基础上又衍生出很多算法,例如文献
[16]
中基于解耦
方法,以各支路无功潮流为规划变量,并考虑了支路无功损耗的影响,构造了适用于35～110kV 的电力系统的无功优化二次规划模型;为了防止目标函数和控制变量的振荡现象,文献[1]中用线性灵敏度法分析无功优化控制问题,提出了修正控制变量搜索方向和对偶线性规划相结合的方法,减少了优化计算时间,但是误差较大;文献[17]中提出用虚拟变量方法解算无功优化问题,从理论上保证了线性规划模型的可解性和最优性。
·
101·2003年第1期 电力系统无功优化的模型及算法综述
表1 经典的无功优化算法比较
经典算法
性能比较
优 点缺 点
梯度类算法原理最基本,最简单在接近最优点时会出现最速下降搜索方法的锯齿现象;对罚函数和梯度步长的选取要求严格,收敛慢;不能有效处理函数不等式约束
牛顿法可以很好地利用电力系统导纳矩阵的稀疏性在处理不等式约束方面不够成熟,尚不能有效处理无功优化中的大量不等式约束
二次规划法优化精度较高;可方便处理各种等式和不等式
约束
计算时间随变量和约束条件数目的增加而急剧增长;在
求临界可行问题时可能导致不收敛
线性规划法数据稳定,计算速度快,收敛可靠,便于处理各
种约束条件;理论上比较完善成熟
将目标函数线性化后误差大,精度不高,需不断进行多
次潮流计算,故计算效率不很高
此外,各种不同类型的内点法[18～20]被不断提出,如仿射尺度法、路径跟随法等。用它们解线性规划或者二次规划问题的主要优点是计算时间对问题的规模不敏感,不会随问题规模的增大而显著增大。仿射变换内点法也多次被应用来解决电压无功优化问题[21～25],但由于采用了线性目标函数,计算效率不高。文献[26]是新近提出的一种原-对偶法内点法内嵌函数的算法,可有效的求解连续变量和离散变量混和的无功优化问题,在计算速度、收敛性能和迭代精度上均较优。目前使用的一些比较成熟的电力系统计算软件中就使用了内点法进行无功优化,例如电科院的PSASP综合程序中的无功优化部分。
4 人工智能在无功优化中的应用
人工智能的出现使无功优化算法有了一个很大的飞跃。它包括现代启发式搜索算法、专家系统和人工神经元网络等。尤其是现代启发式算法,在电力系统无功优化问题方面的应用中取得了大量的研究成果,现代启发式算法的优点在于其所具备的“鲁棒性”(Robustness)对于无功优化问题提供了较为可靠的解。表2列出了各种人工智能算法用于无功优化问题时的优缺点。
表2 人工智能算法在无功优化应用中的比较
人工智能算法
性能比较
优 点缺 点
现代启发式算法模拟退火法
(S A)
无功优化的全局收敛性好
所需CPU时间过长,且随系统规模扩大及复杂性
提高而增加
遗传算法
(G A)[27～29]
能最大概率地找到全局最优解;可避免维数
灾问题,占用内存少
对大型电力系统进行优化需花费较长的时间
禁忌搜索算法
(Tabu搜索
法[30])
需要的迭代次数比SA和G A等少,搜索效率
高;不需要使用随机数,对大规模的复杂优
化问题更有效
易收敛于局部最优;只适于解决配电网无功优化
等纯整数规划问题
蚁群寻优算法
(ACO[31])
可避免过早收敛于局部最优适用范围不广
人工神经元网络算法[32]计算时间大约为线性规划的一半目前尚缺少针对无功优化问题的训练算法,易陷入局部最优
5 无功优化控制目前存在的问题
人们对于无功优化做了很多研究,根据不同的条件,提出各种各样的算法,但是现在的电力系统对实时无功优化控制提出的要求较为苛刻[33][34],它涉及到实时的响应速度、起动点的鲁棒性、不可行性的探测和处理、控制变量的平滑有效调节、数据质量的要求以及外部网络的等值等诸多方面的因素,现有的算法都不能很好的满足这些要求。
由于RPF在线应用困难,虽然已有许多地区
采用了电压-无功优化软件[35],但绝大多数属于离线计算,能够真正实现实时闭环控制的尚无先例。而且目前的无功优化控制还仅仅局限于本地、县的小范围控制,局限于终端的变电站自动控制;省调等高层机构,不能很好地利用SC ADA/EM S 数据对电压无功进行全局在线协调控制;随着国家“西电东送,南北互供”的逐步实施,大区间互联供电对于电压质量也带来了新的问题,出现了诸如阳城电厂向江苏供电,由于感性无功电源不足导致电压偏高的问题。全局的无功实时优化控制问题也成为了急需解决的问题,对此,目前已经进行了初步研究。
例如,湖南省提出了采用经济压差进行全局无功优化的思想[36]。即以每条线路的电压降落纵分量最小为目标求解最优潮流,计算出各发电厂和变电站注入系统的无功功率,而各发电厂和变电站通过安装电力系统型电压无功调整装置自动调节无功出力和变压器的分接头,使其实际输出无功功率为计算出的无功优化值。江苏省泰州市供电局开发的电网无功电压优化集中控制系统[37],是通过采集调度自动化SC ADA系统的实时数据,包括各变电所的节点电压、有功功率、无功功率等,以地区电网网损最小为目标,以各节点电压合格为约束条件,进行综合优化处理后,形成变压器有载分接开关档位调节、无功补偿设备投切集中控制指令,运用调度自动化“四遥”功能,实现整个泰州市电网无功电压优化运行。
另外山东、福建等省也准备进行自动电压控制方面的研究[38],但从总体来看,目前从全局的角度进行无功/电压的自动控制处于初步研究阶段,电压的调控仍主要依赖于管理上的手段和现场运行人员的责任心和自觉性,未能从技术上实现类似于AGC那样的闭环控制,电压质量也难尽人意。
在对江苏电网的无功电压优化控制的初步研究中,碰到这样一些问题:首先,如何在比较全面地考虑整个系统的结构、状态的前提下,得出各中枢节点电压调节的响应曲线,从而比较合理地确定中枢点电压调节的时间间隔;其次,采用何种算法能够保证中枢节点电压的校正控制,较好地满足快速、收敛性好这两个要求;第三,电力系统实际运行中不可避免地存在着某些状态变量的越限,所以在线运行的电压控制软件必须首先满足运行安全要求,保证电压在其合格范围内,再进一步进行优化。
此外,电压无功优化控制作为EM S系统的一个功能,它遇到的问题有的涉及到对EM S其它部分的要求,如状态估计提供数据的质量等,有的涉及到和EM S其它部分的协调,有的涉及到对算法性能的要求。要解决这些问题还需软件上的进一步开发研制和硬件上进一步提高。
6 结束语
随着电力系统自动化程度的提高、电力市场的推广和电网的复杂化,涉及到无功优化的领域逐渐增多,对于无功优化的需求都越来越迫切。本文综合分析了电力系统无功优化的模型和算法,指出了目前无功优化及控制中存在的一些问题。随着对无功优化研究的深入,我们期待着更加完善的模型算法及优化控制方法的出现。
7 参考文献
1 赵尤新,徐国禹.用灵敏度法分析计算电力系统无功和电压最优控制问题.重庆大学学报,1985,8(4):1～11 2 Raymo nd R.Sho ults,D.T.Sun.Optimal Pow er Flo w Based U pon P-Q Deco mposito n.IEEE T rans o n P AS,1982,101(2):397～405
3 K.R.C.Ma mandur,R.D.Cheno weth.O ptional Co ntro l of Reactiv e Po we r Flo w for Improv em ent In V oltag e Profiles a nd fo r Real Po w er L oss M inimizatio n.IEEE Tr ans o n P A S,1981,100(7)
4 董元汉,等.大系统无功最优补偿规划计算的一种简化线性直接法.电力系统自动化,1987,11(5):3～11
5 T.J.E.米勒主编,胡国根译,何仰赞校.电力系统无功功率控制.北京:水利电力出版社,1990.
6 R.C.Burchet t,H.H.H a pp, D.R.V ie rach.Q uadr ati-cally Conv erg ent O ptimal V o ltag e Co ntro l.IEEE T rans on PA S,1984,103(11):3267～3275
7 宋军英,刘涤尘,陈允平.电力系统模糊无功优化的建模及算法.电网技术,2001,25(3):22～25
8 Ying-Tung Hsiao,Chun-Cha ng Liu,Hsiao-Dong Chia ng,Yuan-lin Chen.A New Appro ach fo r O ptimal V A R Sources in La rg e Scale Electric Pow er Systems.
IEEE T ra ns o n PS,1993,8(3):988～994
9 Ying-T ung Hsial,Hsiao-Do ng Chia ng,Chun-Chang Liu,Yuan-lin Chen.A Computer Packa ge fo r O ptimal M ulti O bjectiv e V A R Planning in La rg e Sca le Pow er Systems.IEEE T ra ns o n PS,1994,9(2):668～676
10 熊曼丽.提高电压稳定的多目标优化模型及其神经网络算法.电力系统自动化,1996,20(1):27～31
·
103
·
2003年第1期 电力系统无功优化的模型及算法综述
11 王正风,徐先勇,唐宗全.电力市场下的无功优化规则.
电工技术杂志,2000,19(6):10～12
12 戴彦,倪以信,文福栓,韩祯祥.电力市场下的无功电价研究.电力系统自动化,2000,24(3):9～14
13 H.W.Domm el,W.F.Tinney.Optio n Po we r Flo w So-lution.I EEE T ra ns o n P AS,1968,87(10):1866～1876 14 严正,等.优化潮流牛顿算法的研究及应用.清华大学学报,1989,29(1):69～79
15 Dav id I.Sun,Br ule Ashley,Brian Brew er,B.Art Hughes.Optio na l Po w er Flow by New to n Appr oach.
IEEE Winter M eeting,W M044-4,1984.
16 王主丁,马祈善,黄泽修.电力系统无功规划优化的一种解析方法.重庆大学学报,1995,18(3):47～51
17 赵尤新,李文沅.用虚拟变量法解无功和电压最优控制问题.重庆大学学报,1991,14(1):1～5
18 Po nnam balm,Q uintana V.H,V a nnelli A.A Fast Al-go rithm fo r Po w er System Optimiza tio n Pr oblems Us-ing an Interior Point M ethod.IEEE T rans o n P S, 1992,7(2):892～899
19 王晓东.原-对偶内点法在电压-无功功率优化中的应用研究再探:[学位论文].南京:东南大学,1998.
20 H.W ei.H.Sasaki,R.Yoko yama.An Applicatio n o f In-terio r Point Quadratic Pro g ramming Alg o rithm to Po w er Sy stem Optimiza tio n Problems.IEEE Tr ans o n PS,1996,11(1):260～266
21 刘明波,陈学军.电力系统无功优化的改进内点算法.
电力系统自动化,1998,22(5):33～36
22 M o moh James A,Guo S.X,Og buo biri E.C,Adapa R.
The Quadratic Int erio r Point M ethod Solving Pow er System Optimizatio n Problems.IEEE Tr ans on P S, 1994,9(3):1327～1336
23 Sergio Granv ille.Optima l Reactiv e Dispa tch Thr ough Interior Po int M ethods.IEEE Tra ns o n PS,1994,9
(1):136～142
24 李劲波,周理,陈允平.基于仿射变换内点算法的大电网无功优化.电网技术,1997,21(3):22～24
25 张小平,陈朝辉.基于内点法的安全约束经济调度.电力系统自动化,1997,21(6):27～2926 程莹,刘明波.求解离散无功优化的非线性原-对偶内点算法.电力系统自动化,2001,25(9):23～27
27 鞠平,卫志农,董峰.电力系统混和优化的模拟进化方法.电力系统自动化,1998,22(11):18～20
28 顾洁,陈章潮,张林.基于遗传算法的无功优化模型研究.全国高等学校电力系统及其自动化专业第十六届学术年会,吉林,2000.
29 李亚男,张粒子,舒隽,杨以涵.基于改进遗传算法的无功优化.全国高等学校电力系统及其自动化专业第十六届学术年会,吉林,2000.
30 刘玉田,马莉.基于T abu搜索方法的电力系统无功优化.电力系统自动化,2000,24(2):61～64
31 M.Do rig o,etc.Ant Sy stem:O ptimization by A Colo ny o f Coo per ating Ag ents.IEEE Tra ns o n Systems, M a n,And Cyber netics-Pa r t B:Cy bernetics,1996,26
(1):29～41
32 江辉,彭建春,彭高飞,倪军.基于小波神经元网络模型的网损预测方法研究.湖南大学学报,2001,28(3):64～67
33 M.A.El-ka dy,et al.Assessm ent o f Real-Time O p-tima l V o ltag e Co nt ro l.IEEE Tr ans o n PA S,1986,1
(2):98～107
34 https://www.doczj.com/doc/7f14738975.html,i.A pplica tio n of Evo lutionar y Pr og ra mming to Reactiv e Po we r Planning-Comparisio n With No nlin-ea r Pr og ram ming Appr oach.IEEE T rans on P S, 1997,12(1):198～206
35 谢驰坤,陈陈.配电网无功优化调度中减少调节次数的处理方法.全国高等学校电力系统及其自动化专业第十五届学术年会,武汉,1999.
36 唐寅生,周全仁,周铁强.湖南500kV电网自动电压控制方法研究.中国电力,2001,34(8):31～34
37 丁晓群,陈晟,许杏桃,颜自坚.全网无功电压优化集中控制系统在泰州电网的应用.电网技术,2000,24(12):
41～44
38 唐寅生,李振华.安全约束下的500kV山东电力系统最优无功功率调整控制方法研究.山东电力技术, 2000,19(4):6～8
(上接第66页)
1 贺家李,宋从矩.电力系统继电保护原理.北京:水利电力出版社,1994.
2 陈睿,谢新洲.新一代信息管理系统——面向对象信息管理系统的分析与设计.北京:航空工业出版社,1993.3 候俊杰.深入浅出M FC.华中理工大学学报,1998
4 Dav id J.Krug linski.Inside V isual C++(第四版).北京:清华大学出版社,1998.
·
104
·电力系统及其自动化学报 2003年第1期

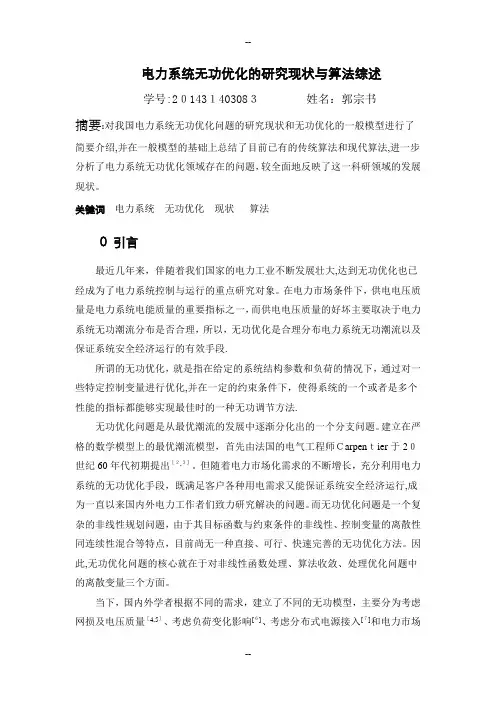

电力系统无功优化的研究现状与算法综述 学号：201431403083 姓名：郭宗书 摘要：对我国电力系统无功优化问题的研究现状和无功优化的一般模型进行了简要介绍，并在一般模型的基础上总结了目前已有的传统算法和现代算法，进一步分析了电力系统无功优化领域存在的问题，较全面地反映了这一科研领域的发展现状。 关键词电力系统无功优化现状算法 0 引言 最近几年来，伴随着我们国家的电力工业不断发展壮大，达到无功优化也已经成为了电力系统控制与运行的重点研究对象。在电力市场条件下，供电电压质量是电力系统电能质量的重要指标之一，而供电电压质量的好坏主要取决于电力系统无功潮流分布是否合理，所以，无功优化是合理分布电力系统无功潮流以及保证系统安全经济运行的有效手段。 所谓的无功优化，就是指在给定的系统结构参数和负荷的情况下，通过对一些特定控制变量进行优化，并在一定的约束条件下，使得系统的一个或者是多个性能的指标都能够实现最佳时的一种无功调节方法。 无功优化问题是从最优潮流的发展中逐渐分化出的一个分支问题。建立在严格的数学模型上的最优潮流模型，首先由法国的电气工程师Carpentier于20世纪60年代初期提出[2,3]。但随着电力市场化需求的不断增长，充分利用电力系统的无功优化手段，既满足客户各种用电需求又能保证系统安全经济运行，成为一直以来国内外电力工作者们致力研究解决的问题。而无功优化问题是一个复杂的非线性规划问题，由于其目标函数与约束条件的非线性、控制变量的离散性同连续性混合等特点，目前尚无一种直接、可行、快速完善的无功优化方法。因此，无功优化问题的核心就在于对非线性函数处理、算法收敛、处理优化问题中的离散变量三个方面。 当下，国内外学者根据不同的需求，建立了不同的无功模型，主要分为考虑网损及电压质量[4,5]、考虑负荷变化影响[6]、考虑分布式电源接入[7]和电力市场环
